电工电子技术基础第四版上海交大课后答案
一、填空题
1.电源和负载的本质区别是:电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。
2.电力系统中的电路，其功能是实现电能的传输、分配和转换。
3.实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。
4.在电器商场买回的电线，每卷电线的电阻值为0.5Q,将2卷这样的电线接长使用，电阻值为1，将2卷这样的电线并接起来使用，电阻值为0.25。
5.电路理论中，理想无源二端元件有电阻元件、电感元件和电容元件理想有源二端元件有电压源和电流源。
6.用指针式万用表测量电阻时，应断开电路使被测电阻不带电。
测量一个阻值在2002左右的电阻时，应选择RX100挡，测量前指针式万用表应先进行调零。
当万用表挡位旋钮置于“RX 100”位置，指针指示数为3.3，则该被测量的电阻的电阻值为330。
7.任何一个完整的电路必须包含电源、负载和中间环节三个基本组成部分。
二、判断正误
1.用万用表测量电阻时，每次调换挡位后都要调零。
(对)
2.温度一定时，导体的长度和横截面积越大，电阻越大。
(错)
3.用万用表测量电阻时，两手应紧捏电阻的两端。
(错)。
电气工程基础习题集(2版)第1章电力系统的基本概念1-1 电力网、电力系统和动力系统的定义是什么？基本构成形式如何？1-2 对电力系统运行的基本要求是什么？1-3 电力系统的电气接线图和地理接线图有何区别？1-4 电力系统的额定电压是如何确定的？系统各元件的额定电压如何确定？1-5 目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？1-6 电力系统的接线方式有哪些？各自的优、缺点有哪些？1-7 联合电力系统的优越性有哪些？1-8 根据发电厂使用一次能源的不同，发电厂主要有哪几种型式？1-9 电力变压器的主要作用是什么？主要类别有哪些？1-10 架空线路与电缆线路各有什么特点？1-11 直流输电与交流输电比较有什么特点？1-12 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。
1-13 为什么要规定电力系统的电压等级？主要的电压等级有哪些？1-14 试述我国电压等级的配置情况。
1-15 电力系统各个元件(设备)的额定电压是如何确定的？1-16 某一60kV电力线路长为100km，每相导线对地电容为0.005 F/km，当电力线路末端发生单相接地故障时，试求接地电容电流值(60kV系统中性点经消弧线圈接地)。
1-17 电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？1-18 升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变化与实际变化有什么区别？1-19 电能生产的主要特点是什么？对电力系统运行有哪些基本要求？1-20 根据供电可靠性的要求，电力系统负荷可以分为那几个等级？各级负荷有何特点？1-21 电能质量的基本指标是什么？1-22 直流输电与交流输电相比较，有什么特点？1-23 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别？1-24 我国电力系统的中性点运行方式主要有哪些？各有什么特点？1-25 电能质量的三个主要指标是什么？各有怎样的要求？1-26 电力系统的主要特点是什么？1-27 电力网的接线方式中，有备用接线和无备用接线，各有什么特点？1-28 什么是开式网络？什么是闭式网络？它们各有什么特点？1-29 你知道各种电压等级单回架空线路的输送功率和输送距离的适宜范围吗？1-30 电力系统的部分接线示于题图1-30，各电压级的额定电压及功率输送方向已标明在图中。

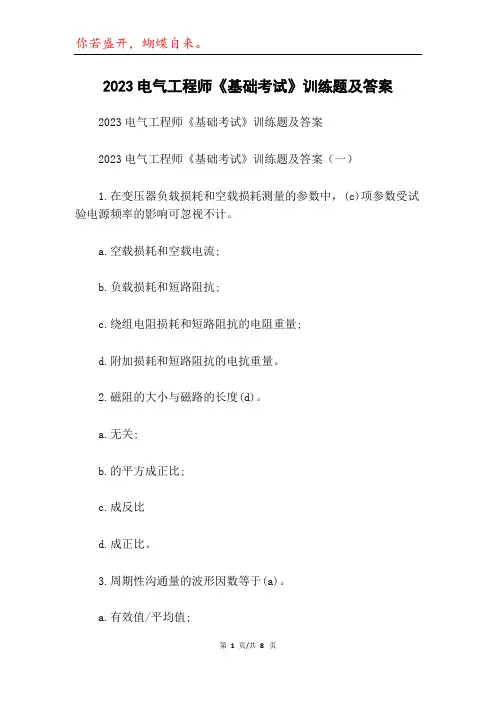

2023电气工程师《基础考试》训练题及答案2023电气工程师《基础考试》训练题及答案2023电气工程师《基础考试》训练题及答案（一）1.在变压器负载损耗和空载损耗测量的参数中，(c)项参数受试验电源频率的影响可忽视不计。
a.空载损耗和空载电流;b.负载损耗和短路阻抗;c.绕组电阻损耗和短路阻抗的电阻重量;d.附加损耗和短路阻抗的电抗重量。
2.磁阻的大小与磁路的长度(d)。
a.无关;b.的平方成正比;c.成反比d.成正比。
3.周期性沟通量的波形因数等于(a)。
a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。
4.周期性沟通量的波顶因数等于(b)。
a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。
5.直流试验电压的脉动是指对电压(a)的周期性波动。
a.算术平均值;b.最大值;c.最小值;d.峰值。
6.直流试验电压的脉动幅值等于(d)。
a.最大值和最小值之差;b.最大值与平均值之差;c.最小值与平均值之差;d.最大值和最小值之差的一半。
7.三相变压器的三相磁路不对称，正常状况下，三相空载励磁电流不相等，三相芯柱中的`磁通量为(c)。
a.两边相相等，并大于中间相;b.两边相相等，并小于中间相;c.三相相等;d.三相不相等，且无规律。
8.经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于(a)绝缘a.a级;b.b级;c.y级;d.f级。
9.电动机的额定功率是指在额定运行状态下(b)。
a.从电源输入的电功率;b.电动机的发热功率;c.电动机轴输出的机械功率;d.电动机所消耗的功率。
10.tyd220/3电容式电压互感器，其额定开路的中间电压为13kv，若运行中发生中间变压器的短路故障，则主电容c1承受的电压将提高约(b)。
a.5%;b.10%;c.15%;d.20%。
2023电气工程师《基础考试》训练题及答案（二）1.对电介质施加直流电压时，由电介质的电导所打算的电流称为(a)。
第1章电力系统的基本概念1-1 电力网、电力系统与动力系统的定义就是什么？基本构成形式如何？1-2 对电力系统运行的基本要求就是什么？1-3 电力系统的电气接线图与地理接线图有何区别？1-4 电力系统的额定电压就是如何确定的？系统各元件的额定电压如何确定？1-5 目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？1-6 电力系统的接线方式有哪些？各自的优、缺点有哪些？1-7 联合电力系统的优越性有哪些？1-8 根据发电厂使用一次能源的不同,发电厂主要有哪几种型式？1-9 电力变压器的主要作用就是什么？主要类别有哪些？1-10 架空线路与电缆线路各有什么特点？1-11 直流输电与交流输电比较有什么特点？1-12 电力系统的结构有何特点？比较有备用与无备用接线形式的主要区别。
1-13 为什么要规定电力系统的电压等级？主要的电压等级有哪些？1-14 试述我国电压等级的配置情况。
1-15 电力系统各个元件(设备)的额定电压就是如何确定的？1-16 某一60kV电力线路长为100km,每相导线对地电容为0、005 F/km,当电力线路末端发生单相接地故障时,试求接地电容电流值(60kV系统中性点经消弧线圈接地)。
1-17 电力网的额定电压就是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？1-18 升压变压器与降压变压器的分接头就是怎样规定的？变压器的额定变化与实际变化有什么区别？1-19 电能生产的主要特点就是什么？对电力系统运行有哪些基本要求？1-20 根据供电可靠性的要求,电力系统负荷可以分为那几个等级？各级负荷有何特点？1-21 电能质量的基本指标就是什么？1-22 直流输电与交流输电相比较,有什么特点？1-23 电力系统的结构有何特点？比较有备用与无备用接线形式的主要区别？1-24 我国电力系统的中性点运行方式主要有哪些？各有什么特点？1-25 电能质量的三个主要指标就是什么？各有怎样的要求？1-26 电力系统的主要特点就是什么？1-27 电力网的接线方式中,有备用接线与无备用接线,各有什么特点？1-28 什么就是开式网络？什么就是闭式网络？它们各有什么特点？ 1-29 您知道各种电压等级单回架空线路的输送功率与输送距离的适宜范围不？1-30 电力系统的部分接线示于题图1-30,各电压级的额定电压及功率输送方向已标明在图中。
[键入公司名称]《电气工程基础》习题教材配套《电能系统基础》高文2010/4/21[在此处键入文档的摘要。
摘要通常是对文档内容的简短总结。
在此处键入文档的摘要。
摘要通常是对文档内容的简短总结。
]第1章电能系统概论1.1 思考题：1、电能系统与电力系统的定义？2、电力系统元件中的用电设备，发电机，变压器，线路的额定电压怎样确定？它们之间具有什么关系？3、若将升压变压器和降压变压器互换使用，对系统的运行电压有何影响？4、电压等级标准的确定原则怎样？5、输电线路由哪几部分组成？各部分作用怎样？6、负荷曲线分为哪几类？它们有什么用途？什么是负荷特性？它与负荷曲线有什么区别？7、切断交流电弧和直流电弧有什么区别？8、比较断路器，隔离开关，负荷开关的异同？9、电流互感器，电压互感器的误差各与什么有关？10、电能系统的接线方式分为哪两类？各有什么特点？11、电力系统中性点运行方式有什么特点？什么是有效接地，非有效接地？12、电能系统运行有什么特点？对电能系统运行有什么要求？13、现代电能系统的监控自动化系统有哪些功能？14、电力系统继电保护有哪几类？继电保护的基本特性有哪些？15、导线的截面大小对其电阻、电抗、电导和电纳的影响如何？16、输电线路的等效电路有几种？已知始端电压，始端电流用不同的等值电路求得的末端电压和末端电流是否一样？17、电晕损耗是什么损耗？它在线路等值电路中用什么参数表示？1.2 作业题1．某电力系统的部分结线如图所示。
各线路的额定电压等级已示于图中。
试求：1）发电机G-1，G-2，G-3的额定电压。
2）变压器T-1到T-7的各绕组的额定电压。
2． 某系统的日负荷曲线如下所示，求此系统的max T 、av P 及全系统一年内的电能消耗。
（夏天152天日负荷曲线） （冬季213天负荷曲线）3． 某电力系统的部分结线如图所示。
各线路的额定电压等级已示于图中。
试求：1）发电机G-1，G-2，G-3的额定电压。
电气工程专业基础：电气工程基础考试题库真题及答案1、单选中间继电器的固有动作时间，一般应不（）。
A.大于20msB.大于10msC.大于0.2sD.大于0.1s正确答案：B2、单选快速切除故障将使得系统的暂（江南博哥）态稳定性得到（）。
A.无变化B.提高C.降低D.微弱的负值变化正确答案：B3、单选某三相变压器的联结组号为：Y／△-11，其含义为（）。
A.一次绕组星接，二次绕组角接，一次、二次线电压差为60°电角B.一次绕组星接，二次绕组角接，一次、二次相电压差为30°电角C.一次绕组星接，二次绕组角接，一次、二次相电压差为60°电角D.一次绕组星接，二次绕组角接，一次、二次线电压差为30°电角正确答案：D4、单选单相短路的序分量电流边界条件是（）。
A.i1+i2+i0=0B.i1=i2=i0C.i1+i2=0D.i1=i2正确答案：B5、单选直流电机空载的特点是（）。
A.电机的电枢绕组中没有电流或电流很小B.主电源的开关没有闭合C.电机轴上没有带任何负荷D.电机没有励磁正确答案：A6、单选异步电动机等效电路中的电阻r与等效归算前的电阻r2的关系为（）。
A.=kikEr2B.=（kE／ki）r2C.r2=kikED.=（ki／kE.r2正确答案：A7、单选冲击电流指的是短路后（）s瞬间的值。
A.0.01B.0.1C.0.02D.0.2正确答案：A8、单选配电装置的选择，通常要进行技术经济比较确定。
一般（）电压等级宜采用屋内配电装置。
A.35kV及以下B.35kV及以上C.10kV及以上D.110kV及以下正确答案：A9、单选零序电压的特性是（）。
A.接地故障点最高B.变压器中性点零序电压最高C.接地电阻大的地方零序电压高D.电源处最高正确答案：A10、单选衡量电压质量的指标有（）。
A.电压偏移B.电压波动C.电压闪变D.A、B和C正确答案：D11、单选采取无功补偿装置调整系统电压时，对系统来说（）。
第1章电力系统的基本概念1-1 电力网、电力系统和动力系统的定义是什么？基本构成形式如何？1-2 对电力系统运行的基本要求是什么？1-3 电力系统的电气接线图和地理接线图有何区别？1-4 电力系统的额定电压是如何确定的？系统各元件的额定电压如何确定？1-5 目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？1-6 电力系统的接线方式有哪些？各自的优、缺点有哪些？1-7 联合电力系统的优越性有哪些？1-8 根据发电厂使用一次能源的不同，发电厂主要有哪几种型式？1-9 电力变压器的主要作用是什么？主要类别有哪些？1-10 架空线路与电缆线路各有什么特点？1-11 直流输电与交流输电比较有什么特点？1-12 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。
1-13 为什么要规定电力系统的电压等级？主要的电压等级有哪些？1-14 试述我国电压等级的配置情况。
1-15 电力系统各个元件(设备)的额定电压是如何确定的？1-16 某一60kV电力线路长为100km，每相导线对地电容为0.005 F/km，当电力线路末端发生单相接地故障时，试求接地电容电流值(60kV系统中性点经消弧线圈接地)。
1-17 电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？1-18 升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变化与实际变化有什么区别？1-19 电能生产的主要特点是什么？对电力系统运行有哪些基本要求？1-20 根据供电可靠性的要求，电力系统负荷可以分为那几个等级？各级负荷有何特点？1-21 电能质量的基本指标是什么？1-22 直流输电与交流输电相比较，有什么特点？1-23 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别？1-24 我国电力系统的中性点运行方式主要有哪些？各有什么特点？1-25 电能质量的三个主要指标是什么？各有怎样的要求？1-26 电力系统的主要特点是什么？1-27 电力网的接线方式中，有备用接线和无备用接线，各有什么特点？1-28 什么是开式网络？什么是闭式网络？它们各有什么特点？1-29 你知道各种电压等级单回架空线路的输送功率和输送距离的适宜范围吗？1-30 电力系统的部分接线示于题图1-30，各电压级的额定电压及功率输送方向已标明在图中。
电气工程师《基础知识》练习试题及答案电气工程师《基础知识》练习试题及答案单选题◆层流的沿程水头损失与流速的( )成正比。
(A)一次方;(B)平方;(C)平方根;(D)1.5～2.0次方。
答案(A)解析：由层流沿程水头损失的公式可知：层流的沿程水头损失与流速的一次方成正比◆三根等长并联管，沿程水头损失系数相同。
直径比为d1：d2：d3=1：1.2：1.5，则通过的流量比为：(A)Q1：Q2：Q3=l：1.577：2.756;(B) Q1：Q2：Q3=l：1.44：2.25;(C) Q1：Q2：Q3=l：1.728：3.375;(D) Q1：Q2：Q3=l：2.488：7.594。
答案(A)解析：三根等长并联管，故三根管的沿程水头损失相同。
再根据沿程水头损失公式hf=λ×(l / d)×(v2/2g)，可知，v1：v2：v3=l：1.095：1.225，根据流量公式Q=v×A，根据题意可知，Q1：Q2：Q3=l：1.577：2.756◆梯形明渠恒定均匀流的水力最优断面是指：(A)湿周最大的断面;(B)水力半径最大的断面;(C)边坡系数为0的断面;(D)水力半径为水深一半的`断面。
答案(D)解析：湿周最小的断面，称为水力最优断面。
计算结果表明，对于梯形断面来说，水力半径为水深一半的断面恰好是水力最优断面建设◆为使模型结果能够解决原型的实际问题，需要满足的全部条件为( )。
(1)使模型和原型之间有几何相似(2)使模型和原型之间有运动相似(3)使模型和原型之间有动力相似(4)模型与原型的初始条件和边界条件保持一致(A)(1)(2);(B)(2)(3);(C)(1)(2)(3);(D)(1)(2)(3)(4)。
答案(D)解析：要使模型和原型之间有几何相似、运动相似和动力相似，模型与原型的初始条件和边界条件也应保持一致，才能使模型结果解决原型的实际问题◆空气调节系统的送风量，应按什么确定?A)夏季最大室内冷负荷B)冬季最大室热风荷C)最大新风量D)局部排风量提示：按夏季最大室内冷负荷计算空调送风量，选(A)。
《电气工程基础》题解（第1章）1-1 简述我国电力工业的现状和发展前景？答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。
目前我国电力工业已进入“大机组”、“大电网”、“超高压”、“高自动化”的发展阶段。
截至2000年，全国装机容量已达316GW，年发电量1.3*1012KW•h,均居世界第二位，成为一个电力大国。
不过与发达国家相比仍有较大差距。
主要体现在，我国电力工业的分布和发展还很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有0.25KW。
电力工业还需持续、稳步地发展。
我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电，搞好水电的“西电东送”和火电的“北电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价上网，建立竞争、开放、规范的电力市场。
随着总装机容量为18200MW的三峡水电站的建成，将为我国的电力工业发展注入强大的活力和深远的影响。
2009年三峡电站全部建成投产后，将会通过15回500KV交流输电线路和3回500KV直流双极输电线路，将其巨大的电能向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。
1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？答：电能生产主要有以下特点：⑴电能的生产和使用同时完成。
在任一时刻，系统的发电量只能取决于同一时刻用户的用电量。
因此，在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。
⑵正常输电过程和故障过程都非常迅速。
电能是以电磁波的形式传播的，所以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力系统的正常运行，必须设置完善的自动控制和保护系统。
⑶具有较强的地区性特点。
电力系统的规模越来越大，其覆盖的地区也越来越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规划时必须充分考虑地区特点。
电气工程基础习题答案电气工程基础习题答案在学习电气工程基础的过程中，习题是我们检验自己理解程度的重要方式之一。
下面将为大家提供一些电气工程基础习题的答案，希望能够帮助大家更好地理解和掌握相关知识。
1. 电阻、电容和电感是电路中常见的三种基本元件，请问它们分别有什么特点和作用？电阻是电路中最常见的元件之一，它的作用是限制电流的流动。
电阻的特点是阻碍电流通过，使得电流在电路中产生压降，同时也会产生热量。
电容是一种存储电荷的元件，它的作用是储存电能。
电容的特点是能够通过两个导体之间的电场存储电荷，并且能够在电路中释放电能。
电感是一种储存磁能的元件，它的作用是储存电流。
电感的特点是能够通过线圈中的磁场储存电能，并且能够在电路中释放电流。
2. 请问直流电路和交流电路有什么区别？直流电路是指电流方向始终保持不变的电路。
在直流电路中，电流的方向是恒定的，不会发生改变。
直流电路常用于电池供电的设备中。
交流电路是指电流方向周期性改变的电路。
在交流电路中，电流的方向会随着时间的变化而周期性地改变。
交流电路常用于电网供电的设备中。
3. 请问欧姆定律是什么？它的公式是什么？欧姆定律是描述电路中电流、电压和电阻之间关系的定律。
根据欧姆定律，电流等于电压与电阻之间的比值。
欧姆定律的公式为：I = V/R其中，I表示电流，单位为安培（A）；V表示电压，单位为伏特（V）；R表示电阻，单位为欧姆（Ω）。
4. 请问串联电路和并联电路有什么区别？串联电路是指电路中元件依次连接在一起的电路。
在串联电路中，电流只有一条路径可以流动，而电压会分配到每个元件上。
串联电路中的元件共享相同的电流。
并联电路是指电路中元件同时连接在一起的电路。
在并联电路中，电流可以分流到不同的元件上，而电压在每个元件上保持不变。
并联电路中的元件共享相同的电压。
5. 请问功率的计算公式是什么？功率的单位是什么？功率是描述电路中能量转换速率的物理量。
功率的计算公式为功率等于电流乘以电压。
第一章 引论1-1，电能较之其他形式的能量有许多突出的优点。
电能可以集中生产分散使用、便于传输和分配、便于和其他形式的能量相互转化，可以满足生产及生活多方面的需要。
1-2，由线路中的损耗表达式SU lP P N ⋅Φ⋅=∆222cos ρ 可以看出，在P 、l 、cos Φ及ρ已经确定的情况下，线路损耗就由截面积和线电压决定。
由于线路损耗与电压成反比，因此提高电压能够降低线路损耗。
1-3，各设备的额定电压分别为：(a) G1 10.5KV ；T1 10.5/121KV ； T2 110/38.5KV ；(b) G1 10.5KV ；T1 10.5/121KV ；T2 110/11KV ；T3 110KV/6.6/38.5KV G2 6.3KV ；T4 35/6.6KV ； T5 6.3/38.5KV ；M1 6KV(c) G1 10.5KV ；G2 10.5KV ；T1 10.5/121KV ；T2 10.5/121/38.5KV 1-4，电能质量的三个基本指标是频率、电压和波形。
系统频率主要取决于系统中有功功率的平衡；节点电压主要取决于系统中无功功率的平衡；波形质量问题由谐波污染引起。
1-5，提高电力系统安全可靠性主要从以下几个方面着手：（1）提高电网结构的强壮性；（2）提高系统运行的稳定性；（3）保证一定的备用容量第二章 基本概念2-1，解：只须p ef <p mf ，即电容C 发出的无功要小于电感L 吸收的无功。
2-2，功率方向问题即是节点功率是流出还是流入的问题。
同题2-5类似。
2-3，单相传输系统具有功率的脉动特性。
脉动功率将对电动机产生一脉动转矩，对于工业上的大型感应电动机以及交流发电机，脉动转矩是完全不能接受的。
三相交流电机消除了功率和转矩的脉动，且在经济上是合理的，三相交流电力系统仍是当今具支配性的电力传输与分配的方式。
2-4，对于对称三相系统的稳态运行情况，实际上只要进行其中某一相的计算，而其他两相的电流和电压根据相序关系易于求得。
这种方法就叫单相分析法。
一种单相分析法的计算步骤如下：（1）选择电源的中性点作为电压参考点；（2）如有Δ联接的负载，则将其转化为等效Y 联接；（3）将所有元件的中性线联接起来，计算a 相电路，求解a 相变量；检验相序，b 相和c 相电量与a 相电量大小（有效值或最大值）相等，相位分别落后于a 相120度和240度。
（4）倘使需要，返回原电路去求线间变量或Δ中有关变量。
2-5，假设规定电流I 从电压源E 流出，如教材图2－6（a ），计算*∙∙⋅I E ，若其实部为正，即说明功率流出，处于发电机状态；若实部为负，则说明是功率流入，处于电动机状态。
2-6，电阻支路吸收的有功功率W R V P 36000121==，无功功率Q 1＝0；电阻电感支路吸收的功率：3176152943)(222j jX R VV S +≈+⋅=*∙∙∙VA ，即吸收的有功功率为52943W ，吸收的无功功率为31761Var 。
2-7，解：1）该负荷所吸收的复功率是84.410j jQ P S +=+=∙V A2）负荷上流经的电流84.250267.0017.0024.0)41684.410()(-∠=+=+==**∙∙∙j j US I A3）该负荷的吸收的功率表达式t t t Q t P t p ωωωω2sin 84.4)2cos 1(102sin )2cos 1()(--=--=其中ω＝2πf ，f ＝50HZ第三章 电力系统负荷的运行特性及数学模型3-1，日负荷曲线p(t) 是指电力系统负荷在一日24小时内变化的规律。
一日消耗的总电能为⎰=24)(dt t p A3-2，负荷的静态特性是指电压与频率缓慢变化时（稳态）负荷功率与负荷端母线电压或频率的关系，一般表示为电压和频率的函数：),(),(f U F Q f U F P q p ==负荷的动态特性是指负荷端母线电压或频率在急剧变化过程中负荷功率与电压或频率的关系，是计及电压与频率（U ，f ）从一种状态变化到另外一种状态时负荷急剧变化的中间过程，其表示式如下：......../,/,/,,(........)/,/,/,,(df dU dt df dt dU f U Q df dU dt df dt dU f U P q p ϕϕ==3-3，全年消耗电能hKW dt t p A ⋅=++==⎰5876010*3452760*25003000*32003000*6000)(最大负荷利用小时数h P A T 5750600010*3455max max=== 3-4，异步电动机的等值电路如教材书图3-7无功功率与电压的静态关系：异步电动机的无功功率Q 由无功漏磁功率Q s 和无功励磁功率Q μ组成，功率表示如下：μμσσσσσx U Q x x s R R x x U x I Q r s r s r s s /)()/()(22222=++++==由上述关系式可以得出，无功与电压是成正比的关系。
3-5，负荷综合特性常用以下三种模型描述：a ，恒定阻抗模型；b ，多项式模型⎪⎭⎪⎬⎫++=++=q q q p p p c U b U a Q c U b U a P 22，该式把负荷分成三个部分，第一部分为恒定阻抗，第二部分为恒定电流，最后为恒定功率部分；c ，幂函数模型⎪⎭⎪⎬⎫==ωμωμωωq q p pU Q U P ，p μ(q μ)、p ω(q ω)为特征系数第四章 输电线的参数及模型4-1，当三相输电线排列不对称时，三相电感就不相等，即使负载是对称的，也会引起不平衡，为了解决此问题，工程上采用循环换位方法。
经过换位循环，使三相电感平均起来相等。
4-2，线路电抗大小为Ω==⋅=86.113953.0*30l x X4-3， π型等值电路中，Sj j l y Y j j l z Z 461110*1.3100*10*1.3404100*)4.004.0(--==⋅=Ω+=+=⋅=4-4，z 1、y 1分别为输电线单位长度串联阻抗和并联导纳，11y z Z c =称输电线路特性阻抗或称波阻抗，βαγj y z +==11称为输电线路传播常数，当α＝0，即无损线路时，线路传输的功率或者负载所消耗的功率称为线路自然功率。
4-5，解， a 相某段电压降为]2ln )2ln 4/1[(20b a a I I rD j U ∙∙∙⋅++=∆πμω 同理，b 相某段电压降为b b I rD j U ∙∙⋅+=∆)2ln 4/1(20πμω c 相某段电压降为])2ln 4/1(2[ln 20c b c I rD I j U ∙∙∙⋅++⋅=∆πμω 所以题目得证！4-6，解： 每公里电抗km R D x seq /287.0lg1445.0Ω==每公里电纳km S R D b seq /10*82.3lg 10*58.766--==第五章 电力变压器参数及模型5-1，S U S I B S U P G S U U X S U P R N N T N T N N k T N N K T 52206323202232232210*39.4311015*1005.3*100%10*13.410*1105010*7.8415110*105.0*100%1524.710*15110*13310*------======Ω===Ω==⋅=等值电路5-2，在大型超高压电力系统中，多数采用由自耦变压器来联接两个电压级的电力网，自耦变压器具有消耗材料少、投资低、损耗小等优点，得到广泛的应用。
