电气考试题库及答案解析一、单项选择题1. 电气工程中，以下哪种设备是用于测量电压的？A. 电流表B. 电压表C. 功率表D. 电阻表答案：B解析：电压表是专门用于测量电路中两点间的电压差值的设备，而电流表用于测量电流，功率表用于测量功率，电阻表用于测量电阻。
2. 交流电路中，正弦波形的周期性变化频率称为：A. 频率B. 周期C. 振幅D. 相位答案：A解析：频率是指交流电路中正弦波形每秒内周期性变化的次数，单位是赫兹（Hz）。
周期是指完成一个完整的正弦波形所需的时间，振幅是指波形的最大值，相位是指波形相对于参考点的偏移。
3. 在三相电路中，星形接法的三个相电压之间的关系是：A. 相等B. 互为120度相位差C. 互为180度相位差D. 互为90度相位差答案：B解析：在星形接法的三相电路中，三个相电压之间互为120度相位差。
这是因为星形接法中，每个相电压都是从星点引出的，而星点是三个相电压的公共点。
4. 以下哪种材料不适合用作绝缘材料？A. 橡胶B. 玻璃C. 木材D. 铜答案：D解析：铜是一种导电材料，不适合用作绝缘材料。
橡胶、玻璃和木材都是良好的绝缘材料，可以用于电气设备的绝缘。
5. 电气设备中，过载保护通常使用的保护元件是：A. 熔断器B. 继电器C. 接触器D. 断路器答案：A解析：熔断器是一种过载保护元件，当电流超过其额定值时，熔断器内部的金属丝会熔断，从而切断电路，保护电气设备不受损害。
二、多项选择题6. 以下哪些因素会影响电气设备的绝缘性能？A. 温度B. 湿度C. 电压D. 材料答案：A, B, C, D解析：温度、湿度、电压和材料都会影响电气设备的绝缘性能。
高温会降低绝缘材料的绝缘性能，湿度会增加导电性，电压过高可能导致绝缘击穿，不同材料的绝缘性能也不同。
7. 在电气工程中，以下哪些设备属于保护装置？A. 熔断器B. 过载继电器C. 漏电保护器D. 接触器答案：A, B, C解析：熔断器、过载继电器和漏电保护器都是电气工程中的保护装置，用于保护电路和设备。
电气工程基础考试试题一、选择题1.电流的单位是（）。
A.伏特B.欧姆C.安培D.瓦特2.以下哪个是电气工程中常用的传输介质（）。
A.水B.空气C.光D.电线3.电感的单位是（）。
A.安培B.伏特C.欧姆D.亨利4.下列哪种电源可以提供连续不间断的电能（）。
A.干电池B.太阳能电池C.原子能电池D.交流电源5.电流的方向是指（）。
A.电子的移动方向B.正电荷的移动方向C.负电荷的移动方向D.电流的流动方向6.电路中的导线一般采用什么材质（）。
A.聚乙烯B.铜C.铝D.铁7.电能的单位是（）。
A.伏特B.安培C.焦耳D.欧姆8.以下哪种器件可以实现电流的放大（）。
A.电源B.电阻C.电感D.晶体管9.以下哪个元件常用于将交流电转化为直流电（）。
A.电容B.电感C.整流器D.变压器10.根据欧姆定律，如果电阻R不变，电压U增大，则电流I（）。
A.增大B.减小C.不变D.无法确定二、填空题11.根据欧姆定律，电流等于（）除以电阻。
12.电流表的连接方式为（）连接。
13.电路中，电容器的作用是储存（）。
14.电路中，电感器的作用是储存（）。
15.电路中，恒流源的输出电流（）随负载变化。
三、简答题16.请简要解释半导体物质的导电特性。
17.简述“电力三要素”。
18.什么是直流电和交流电？它们有何区别？19.简要介绍一下潜动现象及其在电路中的应用。
四、计算题20.一个电阻为30欧姆的电路中，电源提供的电压为120伏特。
请计算通过该电路的电流大小。
21.一个电阻为40欧姆的电路中，电流为2安培。
请计算该电路中的电压大小。
22.一个电容器的电容为10毫法拉，所接电压为50伏特。
请计算电容器所储存的电荷量。
23.一个电感器的电感为0.5亨利，所接电流为4安培。
请计算该电感器中储存的磁能量。
五、解答题24.请解释电阻对电路中电流大小的影响。
25.请解释并计算并联电阻的总电阻大小。
26.请解释并计算串联电容器的总电容大小。

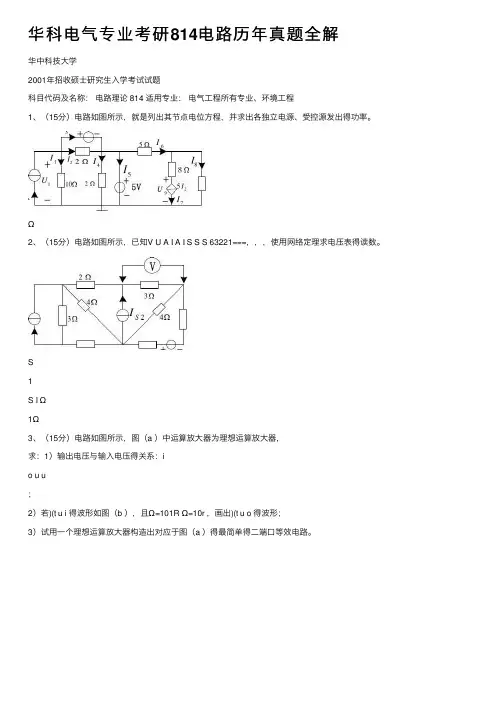

华科电⽓专业考研814电路历年真题全解华中科技⼤学2001年招收硕⼠研究⽣⼊学考试试题科⽬代码及名称：电路理论 814 适⽤专业：电⽓⼯程所有专业、环境⼯程1、（15分）电路如图所⽰，就是列出其节点电位⽅程，并求出各独⽴电源、受控源发出得功率。
Ω2、（15分）电路如图所⽰，已知V U A I A I S S S 63221===，，，使⽤⽹络定理求电压表得读数。
S1S I Ω1Ω3、（15分）电路如图所⽰，图（a ）中运算放⼤器为理想运算放⼤器，求：1）输出电压与输⼊电压得关系：io u u；2）若)(t u i 得波形如图（b ），且Ω=101R Ω=10r ，画出)(t u o 得波形；3）试⽤⼀个理想运算放⼤器构造出对应于图（a ）得最简单得⼆端⼝等效电路。
+-i u o)4、（15分）如图所⽰电路，在开关K 闭合前电路已达到稳态，试求：t ≥0时得相应)(t u c c18V5、（15分）电路如图所⽰，若在双⼝⽹络左端⼝加⼀电压源)(t u s 。
求：（1）⽹络函数) ()(s U s U H i o =；（2）冲激响应)(t u o ；（3）当t tus sin 3)(=伏时，电路得正弦稳态响应)(t u o 。
(t u S )(t u o6、（15分）如图所⽰为以正序对称三相电路，图中三相负载铭牌上标出：额定线电压为V 3220，额定有功功率为23、232kW ，额定功率因数为0、8（感性）。
当电源得交频率s rad 100=ω，电源得相电压V E A ο0220∠=?，线路阻抗为Ω+=)21(j Z L ，电源端对地电容为F C µ20000=，电源得中性点接得电感为mH L N )350(=。
求：（1）三相负载得参数；（2）线路上得电流A I ?，B I ?及C I ?（3）求当开关K 点闭合后，线路上得稳定电流A I ?，B I ?，C I ?以及接地电感N L 得电流LN I ?O7、（10分）如图所⽰电路，当V t u s 100)(=为直流电压源时，功率表得读数为400W ；将直流电压源)(t u s 换为⾮正弦电压源V t t u s )sin 290100()(ω+=时，安培表得读数为5A ，功率表得读数为670W ；此时若将电感L 断开，电压表读数为V 61618000，求参数1R ，2R ，L X 及1C X 。

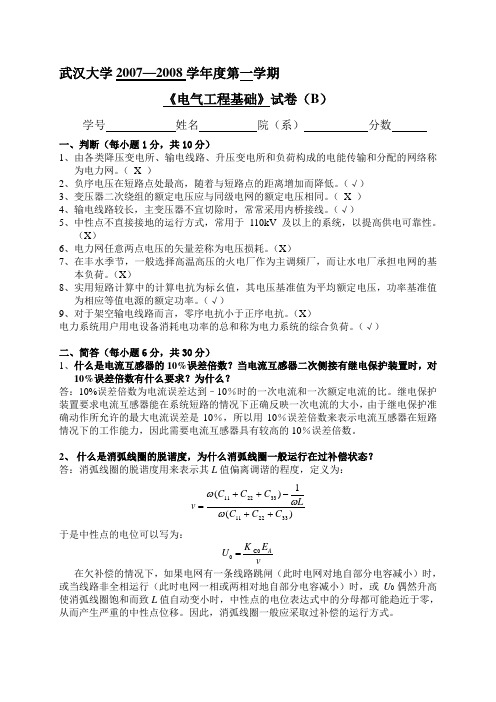

武汉大学2007—2008学年度第一学期《电气工程基础》试卷（B ）学号 姓名 院（系） 分数一、判断（每小题1分，共10分）1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。
（ X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。
（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。
（ X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。
（√）5、中性点不直接接地的运行方式，常用于110kV 及以上的系统，以提高供电可靠性。
（X ）6、电力网任意两点电压的矢量差称为电压损耗。
（X ）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（X ）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。
（√）9、对于架空输电线路而言，零序电抗小于正序电抗。
（X ）电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）二、简答（每小题6分，共30分）1、什么是电流互感器的10%误差倍数？当电流互感器二次侧接有继电保护装置时，对10%误差倍数有什么要求？为什么？答：10%误差倍数为电流误差达到–10％时的一次电流和一次额定电流的比。
继电保护装置要求电流互感器能在系统短路的情况下正确反映一次电流的大小，由于继电保护准确动作所允许的最大电流误差是10％，所以用10％误差倍数来表示电流互感器在短路情况下的工作能力，因此需要电流互感器具有较高的10％误差倍数。
2、 什么是消弧线圈的脱谐度，为什么消弧线圈一般运行在过补偿状态？ 答：消弧线圈的脱谐度用来表示其L 值偏离调谐的程度，定义为：)(1)(332211332211C C C L C C C v ++-++=ωωω 于是中性点的电位可以写为：C00A K E U v=在欠补偿的情况下，如果电网有一条线路跳闸（此时电网对地自部分电容减小）时，或当线路非全相运行（此时电网一相或两相对地自部分电容减小）时，或U 0偶然升高使消弧线圈饱和而致L 值自动变小时，中性点的电位表达式中的分母都可能趋近于零，从而产生严重的中性点位移。
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.纯电容电路的功率是( )。
A.视在功率B.无功功率C.有功功率D.额定功率答案:B2. 建筑电气施工中使用的灯具应符合( )的规范。
A.GB7000B.GB5000C.GB6000D.GB8000答案:A3. 在建筑物.电气设备和构筑物上能产生电效应.热效应和机械效应，具有较大的破坏作用的雷属于( )A.球形雷B.感应雷C.直击雷答案:C4. 不能用于带电灭火的灭火器材是( )。
A.泡沫灭火器B.二氧化碳灭火器C.卤代烷灭火器D.干粉灭火器答案:A5. 直流电机的换向极绕组必须与电枢绕组( )的。
A.串联B.并联C.垂直D.磁通方向相反答案:A6. 晶体管工作在放大状态时，发射结正偏，对于硅管约为( )，锗管约为0.3V。
A.0.2VB.0.3VC.0.5VD.0.7V答案:D7. 经设备运行管理单位考核合格.批准的本单位的检修人员，可进行( )及以下的电气设备由热备用至检修或由检修至热备用的监护操作。
A.10kVB.35kVC.110kVD.220kV答案:D8. 特种作业人员在操作证有效期内，连续从事本工种10年以上，无违法行为，经考核发证机关同意，操作证复审时间可延长至( )年。
A. 4B. 6C.10答案:B9. 笼形异步电动机降压启动能减少启动电流,但由于电机的转矩与电压的平方成( ),因此降压启动时转矩减少较多。
A.反比B.正比C.对应答案:B10. 配电变压器的分接开关装设在一次侧绕组，是因为( )。
A.一次绕组电流大B.一次绕组匝数少C.一次绕组电流小答案:C11. 绝缘站台用干燥的木板或木条制成，木条间距不大于( )，以免鞋跟陷入。
A. 2.5Cm;B. 3.0Cm;C. 3.5CmD. 4.0Cm.答案:A12. 当二极管外加电压时，反向电流很小，且不随( )变化。
电气基础知识试题及答案一、选择题1、电荷的基本单位是（）A 安秒B 安培C 库仑D 千克答案：C解析：库仑是电荷的基本单位。
安秒是电量的单位；安培是电流的单位；千克是质量的单位。
2、 1 安培等于（）微安。
A 10³B 10⁶C 10⁹D 10¹²答案：B解析：因为 1 安培＝ 1000000 微安，所以 1 安培等于 10⁶微安。
3、将一根导线均匀拉长为原长的 2 倍，则它的阻值为原阻值的（）倍。
A 2B 4C 1/2D 1/4答案：B解析：电阻值与导线长度成正比，与导线横截面积成反比。
当导线均匀拉长为原长的 2 倍时，长度变为原来的 2 倍，横截面积变为原来的 1/2，所以电阻值变为原来的 4 倍。
4、产生串联谐振的条件是（）A XL ＞ XCB XL ＜ XC C XL ＝ XCD XL ＋ XC ＝ R答案：C解析：串联谐振时，电路中的感抗 XL 等于容抗 XC，即 XL ＝ XC 。
5、三个阻值相等的电阻串联时的总电阻是并联时总电阻的（）倍。
A 6B 9C 3D 12答案：B解析：三个阻值相等的电阻串联时，总电阻为 3R；并联时，总电阻为 R/3 。
所以串联时的总电阻是并联时总电阻的 9 倍。
6、当电源内阻为零时，电源端电压（）电源电动势。
A 大于B 等于C 小于D 不确定答案：B解析：当电源内阻为零时，电源端电压等于电源电动势。
7、两只额定电压相同的电阻串联接在电路中，其阻值较大的电阻发热（）A 较大B 较小C 相同D 不确定答案：A解析：在串联电路中，电流处处相等。
根据焦耳定律 Q ＝ I²Rt ，电阻越大，发热越多。
8、电路主要由电源、（）、导线和开关四部分组成。
A 电器B 电机C 负载D 电阻答案：C解析：电路主要由电源、负载、导线和开关四部分组成。
负载是消耗电能的设备。
9、正弦交流电的有效值等于最大值的（）A 1/3B 1/2C 2D 0707答案：D解析：正弦交流电的有效值等于最大值的 0707 倍。

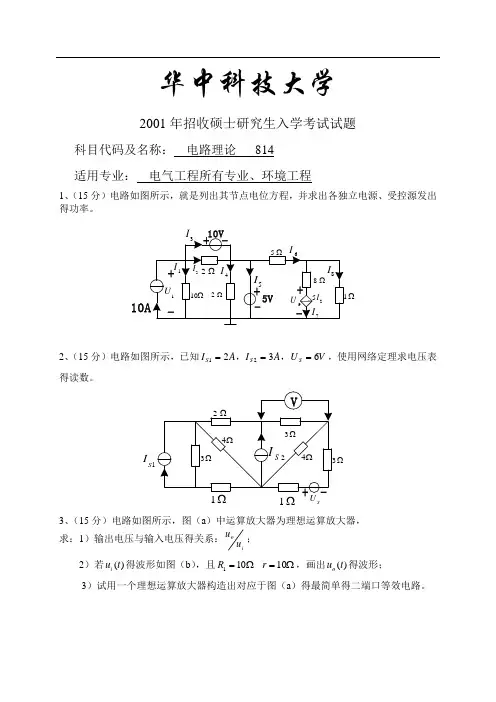

华中科技大学2001年招收硕士研究生入学考试试题科目代码及名称： 电路理论 814 适用专业： 电气工程所有专业、环境工程1、（15分）电路如图所示，就是列出其节点电位方程，并求出各独立电源、受控源发出得功率。
Ω2、（15分）电路如图所示，已知V U A I A I S S S 63221===，，，使用网络定理求电压表得读数。
S1S I Ω1Ω3、（15分）电路如图所示，图（a ）中运算放大器为理想运算放大器，求：1）输出电压与输入电压得关系：io u u；2）若)(t u i 得波形如图（b ），且Ω=101R Ω=10r ，画出)(t u o 得波形；3）试用一个理想运算放大器构造出对应于图（a ）得最简单得二端口等效电路。
+-i u o)4、（15分）如图所示电路，在开关K 闭合前电路已达到稳态，试求：t ≥0时得相应)(t u cc18V5、（15分）电路如图所示，若在双口网络左端口加一电压源)(t u s 。
求：（1）网络函数)()(s U s U H i o =； （2）冲激响应)(t u o ；（3）当t tus sin 3)(=伏时，电路得正弦稳态响应)(t u o 。
(t u S )(t u o6、（15分）如图所示为以正序对称三相电路，图中三相负载铭牌上标出：额定线电压为V 3220，额定有功功率为23、232kW ，额定功率因数为0、8（感性）。
当电源得交频率s rad 100=ω，电源得相电压V E A 0220∠=•，线路阻抗为Ω+=)21(j Z L ，电源端对地电容为F C μ20000=，电源得中性点接得电感为mH L N )350(=。
求：（1）三相负载得参数； （2）线路上得电流A I •，B I •及C I •（3）求当开关K 点闭合后，线路上得稳定电流A I •，B I •，C I •以及接地电感N L 得电流LN I •••O7、（10分）如图所示电路，当V t u s 100)(=为直流电压源时，功率表得读数为400W ；将直流电压源)(t u s 换为非正弦电压源V t t u s )sin 290100()(ω+=时，安培表得读数为5A ，功率表得读数为670W ；此时若将电感L 断开，电压表读数为V 61618000，求参数1R ，2R ，L X 及1C X 。
电气考试题库及答案详解电气工程是一门涉及电力系统、电子技术、自动控制等多个领域的综合性学科。
随着科技的发展，电气工程在各个行业中的应用越来越广泛。
为了帮助学生和从业人员更好地掌握电气工程的相关知识，本文提供了一份电气考试题库及答案详解。
一、单选题1. 电流的基本单位是（）。
A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 一个电阻为10Ω的电路，通过它的电流为2A，根据欧姆定律，该电路两端的电压是（）。
A. 20VB. 10VC. 5VD. 15V答案：A3. 三相交流电的相位差是（）。
A. 30°B. 60°C. 90°D. 120°答案：D二、多选题1. 以下哪些是电力系统的基本组成部件？（）A. 发电机B. 变压器C. 电动机D. 导线答案：A, B, D2. 电气设备的安全操作包括（）。
A. 断电操作B. 带电操作C. 使用合适的工具D. 遵守操作规程答案：A, C, D三、判断题1. 所有的电气设备在操作前都必须进行断电处理。
（）答案：正确2. 电气设备在运行中可以进行维修。
（）答案：错误四、简答题1. 简述三相交流电的特点。
答：三相交流电具有以下特点：首先，三相交流电由三个频率相同、幅值相等、相位差120°的正弦波组成；其次，三相交流电可以提供连续的旋转磁场，适用于电动机等设备；最后，三相交流电在传输过程中损耗较小，效率较高。
2. 什么是欧姆定律？并说明其应用。
答：欧姆定律是描述电阻、电流和电压之间关系的物理定律，其数学表达式为V = IR，其中V代表电压，I代表电流，R代表电阻。
欧姆定律在电路分析和设计中有着广泛的应用，可以用来计算电路中的电流或电压，以及设计电路的功率和电阻。
五、计算题1. 已知一个电路的总电阻为20Ω，电源电压为120V，求电路中的电流。
解：根据欧姆定律，电流I = V/R = 120V / 20Ω = 6A。
第一章第一章26、电气一次接线：发电厂和变电站中的一次设备（1分），按其功能和输配电流程，连接而成的电路称为电气主接线，也称电气一次接线或一次系统（2分）。
2727、正序等效定则：在简单不对称短路的情况下，短路点的正序分量电流，、正序等效定则：在简单不对称短路的情况下，短路点的正序分量电流，、正序等效定则：在简单不对称短路的情况下，短路点的正序分量电流，与在短路点每一相中接入与在短路点每一相中接入附加电抗而发生三相短路的电流相等。
28、近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。
、近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。
29、工频电压升高：电力系统在正常运行或故障时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频电压升高。
为工频或接近工频的电压升高，称为工频电压升高。
3030、、落雷密度：每平方千米每雷暴日的地面受到的平均落雷次数。
落雷密度：每平方千米每雷暴日的地面受到的平均落雷次数。
3131、某变电站采用双母线接线，有、某变电站采用双母线接线，有2条进线，条进线，44条出线，画出其电气主接线，并说明不停电检修工作母线的操作步骤？（正常运行时，一组母线工作，另一组母线备用）31答：（1）图（2.5分）。
（2）闭合母联两侧的隔离开关、，合QF 向备用母线充电（0.5）；若备用母线带电后一切正常，电后一切正常，下一步则先接通下一步则先接通下一步则先接通（一条或全部）（一条或全部）（一条或全部）回路接于备用母线侧的隔离开关，回路接于备用母线侧的隔离开关，回路接于备用母线侧的隔离开关，然后断开然后断开（该条或全部）回路接于工作母线上的隔离开关，（1分）；待全部回路操作完成后，断开母联断路器及其两侧的隔离开关。
（1分）分）3232、简述降低电网电能损耗的措施。
、简述降低电网电能损耗的措施。
32答：（1）提高电力网负荷的功率因数，降低电网的电能损耗：①合理选择异步电动机的容量及运行方式；②实现无功功率就地补偿，限制无功功率在电网中传送。
华中科技大学2001年招收硕士研究生入学考试试题科目代码及名称： 电路理论 814 适用专业： 电气工程所有专业、环境工程1.（15分）电路如图所示，是列出其节点电位方程，并求出各独立电源、受控源发出的功率。
Ω2.（15分）电路如图所示，已知V U A I A I S S S 63221===，，，使用网络定理求电压表的读数。
S1S I Ω1Ω3.（15分）电路如图所示，图（a ）中运算放大器为理想运算放大器，求：1）输出电压与输入电压的关系：io u u ； 2）若)(t u i 的波形如图（b ），且Ω=101R Ω=10r ，画出)(t u o 的波形；3）试用一个理想运算放大器构造出对应于图（a ）的最简单的二端口等效电路。
+-i u o)4.（15分）如图所示电路，在开关K 闭合前电路已达到稳态，试求：t ≥0时的相应)(t u cc18V5.（15分）电路如图所示，若在双口网络左端口加一电压源)(t u s 。
求：（1）网络函数)()(s U s U H i o =； （2）冲激响应)(t u o ；（3）当t t u s sin 3)(=伏时，电路的正弦稳态响应)(t u o 。
(t u S )(t u o6.（15分）如图所示为以正序对称三相电路，图中三相负载铭牌上标出：额定线电压为V 3220，额定有功功率为23.232kW ，额定功率因数为0.8（感性）。
当电源的交频率s rad 100=ω，电源的相电压V E A 0220∠=∙，线路阻抗为Ω+=)21(j Z L ，电源端对地电容为F C μ20000=，电源的中性点接的电感为mH L N )350(=。
求：（1）三相负载的参数； （2）线路上的电流A I ∙，B I ∙及C I ∙（3）求当开关K 点闭合后，线路上的稳定电流A I ∙，B I ∙，C I ∙以及接地电感N L 的电流LN I ∙∙∙O7.（10分）如图所示电路，当V t u s 100)(=为直流电压源时，功率表的读数为400W ；将直流电压源)(t u s 换为非正弦电压源V t t u s )sin 290100()(ω+=时，安培表的读数为5A ，功率表的读数为670W ；此时若将电感L 断开，电压表读数为V 61618000，求参数1R ，2R ，L X 及1C X 。
第一章26、电气一次接线：发电厂和变电站中的一次设备（1分），按其功能和输配电流程，连接而成的电路称为电气主接线，也称电气一次接线或一次系统（2分）。
27、正序等效定则：在简单不对称短路的情况下，短路点的正序分量电流，与在短路点每一相中接入附加电抗而发生三相短路的电流相等。
28、近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。
29、工频电压升高：电力系统在正常运行或故障时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频电压升高。
30、落雷密度：每平方千米每雷暴日的地面受到的平均落雷次数。
31、某变电站采用双母线接线，有2条进线，4条出线，画出其电气主接线，并说明不停电检修工作母线的操作步骤？（正常运行时，一组母线工作，另一组母线备用）31答：（1）图（2.5分）。
（2）闭合母联两侧的隔离开关、，合QF向备用母线充电（0.5）；若备用母线带电后一切正常，下一步则先接通（一条或全部）回路接于备用母线侧的隔离开关，然后断开（该条或全部）回路接于工作母线上的隔离开关，（1分）；待全部回路操作完成后，断开母联断路器及其两侧的隔离开关。
（1分）32、简述降低电网电能损耗的措施。
32答：（1）提高电力网负荷的功率因数，降低电网的电能损耗：①合理选择异步电动机的容量及运行方式；②实现无功功率就地补偿，限制无功功率在电网中传送。
（2.5分）（2）合理组织电力网的运行方式：①电力网运行于重负荷状态时，应尽量提高运行电压水平，以降低功率损耗和电能损耗；②合理组织并联变压器的运行，减少功率损耗和电能损耗。
（2.5分）33、以三段式电流保护为例，说明保护配置时应该如何保证动作的选择性。
33答：以各级线路动作值和动作时间相互配合来保证选择性（2分）电流I段按躲开本线路末端最大短路电流整定，动作时间为0s；（1分）电流II段整定值与下一条线路的I段（或II段）整定值配合，动作时间相应提高Dt；（1分）电流III段整定电流躲开正常工作电流，定值较小，因此采用动作时间来保证选择性。
电流III段动作时间按照阶梯原则整定，即前一级线路比后一级线路动作时间相应提高Dt；并且电流III段动作时间长于电流I、II段动作时间。
（1分）34、如图所示回路是如何区分手动跳闸与自动跳闸的？34答：①手动或自动跳闸前，断路器处于合闸状态（QF1断开，QF2接通），控制开关SA的16-13接点接通，红灯RD发出平光；（1分）②当值班人员手动操作使断路器跳闸后（QF1接通，QF2断开），控制开关处在“跳闸后”位置，SA的10-11接点接通，绿灯GN发出平光，指示断路器在分闸状态。
（2分）③当断路器由继电保护动作自动跳闸后，控制开关仍处在原来的“合闸后”位置，而断路器已经跳开，两者的分合闸位置不一致，此时绿灯GN经SA的9-12接点接至闪光电源小母线+WF上，所以绿灯闪光，以引起值班人员的注意。
（2分）35、含有铁芯元件的回路中为什么会出现铁磁谐振过电压？35答：电力系统正常运行时呈感性。
（1分）当外界扰动使电流增大时，铁芯元件磁饱和，L下降。
当L下降到感抗与容抗接近或相等时就出现铁磁谐振过电压。
（3分）即使外界扰动消除，铁磁谐振过电压仍会存在。
（1分）36、变电站的雷害来源有哪些？说明其防雷的基本措施。
36答：变电站的雷害来源主要有直击雷及沿导线入侵波过电压。
（2分）对于直击雷采用避雷针（线）保护，但在选择安装地点时要注意安全距离，对于入侵波过电压，采用避雷器保护，但要注意避雷器安装地点与被保护设备间的距离不能超过允许值并加进线保护段。
（3分）37、如图所示网络，变压器参数为=16000kV×A，D=21kW，%=0.85，D=85kW，%=10.5，变比K=110kV/11kV；10kV线路参数为r0=0.65W/km，x0=0.33W/km；变压器高压侧电压为115kV；负荷=（11+j4.8）MV×A，=（0.7+j0.5）MV×A。
试求c点电压。
37解：（1）各元件参数（2分）变压器：KT＝110/11＝1010kV线路：（2）等值电路（2分）（3）功率分布计算（3分）10kV线路：变压器支路：（4）电压计算（3分）38、如图所示电力系统，各元件参数标么值如下：发电机：＝50MV×A，E=1.1，=0.2，=0.3；变压器：＝60MV×A，%=10.5；=20W；变压器：＝30MV×A，%=10.5；每回线路：100km，=0.4W/km，=0.8W/km。
取=60MV×A，求：（1）k点短路的冲击电流；（2）通过计算说明，k点发生何种类型的短路时流经变压器中性点的电流最大？38、解：（1）参数计算（2分）发电机：变压器：变压器：输电线路：（2）求k点短路的冲击电流（4分）等值电路如图（3）负序和零序等值电路如图（4分）流经变压器中性点的电流即为零序电流。
三相短路、两相短路的零序电流为0，因此只计算单相接地短路、两相接地短路。
单相接地短路：两相接地短路：可见，当k点发生两相接地短路时流经变压器中性点的电流最大。
39、某升压变电所有一台变比＝（121±2×2.5%）kV/10.5kV的变压器，归算到高压侧的变压器阻抗为=（2.44+j40）Ω，变压器的最大负荷为=（28+j14）MV×A，最小负荷为=（10+j6）MV×A。
高压母线要求为顺调压，当低压母线电压保持为11kV时，试选择变压器分接头。
39、解：（1）由题意，作出等值电路如图所示，且有（2分）＝110×102.5%＝112.75kV，＝11kV＝110×107.5%＝118.25kV，＝11kV（2）最大负荷及最小负荷时变压器的电压损耗为（2分）（kV）（kV）（3）按最大和最小负荷情况选变压器的分接头电压（2分）（kV）（kV）（4）取平均值（2分）（kV）选择最接近的分接头电压114.95kV，即121－5%的分接头，KT＝114.95/10.5＝10.948 （5）按所选分接头校验高压母线的实际电压（2分）＝KT－△＝11×10.948－5.573＝114.855kV＞112.75kV＝KT－△＝11×10.948－2.236＝118.192kV＜118.25kV所选分接头能满足调压要求。
返回第二章26、电力网：由输电线路和变压器构成的网络，完成电力输送和分配功能。
27、短路功率：短路电流有效值乘以短路处的正常工作电压（一般采用平均额定电压）。
即：28、展开接线图：展开接线图是将每套装置的有关设备部件解体，（1分）按供电电源的不同分别画出的电气回路接线图，如交流电流回路、交流电压回路和直流回路分开表示等。
（1分）用来说明二次回路的动作原理。
（1分）29、操作过电压：由于断路器正常操作或发生故障，使系统运行状态发生突然变化，导致系统内部电容元件和电感元件之间电磁能量的相互转换，由此而产生的过电压称为操作过电压。
30、耐雷水平：雷击时绝缘不发生闪络的最大雷电流幅值，以kA为单位。
31、什么叫做接地？接地方式包括哪几种？31答：（1）为了保证电力网或电气设备的正常运行和工作人员的人身安全，人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接，称作接地。
（2.5分）（2）这种接地包括：工作接地、保护接地、保护接零、防雷接地和防静电接地等。
（2.5分）32、在电气主接线中，加装旁路母线有何作用？如果某变电站有2条进线、4条出线，采用双母线带旁路接线，试画出该变电站的主接线图。
32 答：1）加装旁路母线的目的，是检修进出线断路器时，可以不中断该回路的供电（2分）。
（2）图（3分）。
33、提高导体最大允许载流量的措施有哪些？33 答：采用电阻率小，散热面积、散热系数大的材料（3分）和散热效果好的布置方式。
（2分）34、电力系统发生三相短路后0.01s的短路电流I k0.01s和0.1s的短路电流I k0.1s相比，哪个电流大？为什么？34 答：I k0.01s³I k0.1s（2分）若不存在短路电流的非周期分量，则I k0.01s＝I k0.1s；（1分）若存在短路电流的非周期分量，在0.01s时短路电流的非周期分量衰减小，而在0.01s时短路电流的非周期分量衰减大，因此I k0.01s>I k0.1s。
（2分）35、什么叫电流继电器的动作电流？调节电磁型电流继电器的动作电流有哪些方法？35 答：（1）能使继电器动作的最小电流称为继电器的动作电流，用Iop表示（2分）。
（2）动作电流公式为，由此式可知，动作电流可以用下面几种办法调节：改变线圈匝数，改变弹簧的反作用力矩，改变磁阻（一般通过改变磁路的气隙改变磁阻）。
（3分）注：不写公式不扣分36、切除带负载的变压器时会产生过电压吗？为什么？36 答：不会。
（2分）切除带负载的变压器时，断路器通常在工频电流自然过零时切断电弧，此时变压器励磁电感中的储能很小，因此不会产生过电压。
（3分）37、一条额定电压为500kV的输电线路，长250km，，，，线路首端电压为520kV。
若线路末端空载，试求线路末端的电压和电压偏移。
37解：线路参数R=250×0.026=6.5WX=250×0.28=70WB=250×3.91×10-6=9.775×10-4s作出p型等值电路。
（4分）⑴若线路末端空载线路末端电压（4分）⑵线路末端电压偏移（2分）注：不计算电压损耗，作近似计算不扣分。
38、如图所示电力系统，当取基准值=60MV×A，时，各元件参数标么值如下：发电机G：＝1，＝0.06，=0.07，=0.02；变压器：=0.105；变压器：=0.105，=0.2；线路L：==0.18，=0.54。
若k点发生a相接地故障。
求：（1）k点a相短路电流的有名值。
（2）k点b相电压有名值300238解：⑴ k点发生a相短路时的各序网络如下图所示（4分）a相接地时（3分）⑵ 各序电压（3分）39、图示降压变电所有两台同型号的变压器，变比为110×(1±2´2.5%)kV/11kV，归算到高压侧单台变压器的阻抗为＝6＋j120Ω。
变电所的最大负荷＝(40＋j30)MV×A，最小负荷＝(30＋j22)MV×A，低压10kV母线电压要求为逆调压。
若变电所高压侧保持为115kV不变，试配合变压器分接头选择，确定用电力电容器作无功补偿装置时的无功补偿容量。
39解：1）根据题意，有：（2分）两台变压器并联运行时的总阻抗：Z＝Z T/2＝3＋j60Ω逆调压：U1max＝115kV，U2max＝10×105%＝10.5 kVU1min＝115kV，U2min＝10×100%＝10 kV2）未补偿时变电所低压母线归算到高压侧的电压（2分）（kV）（kV）3）最小负荷时，将电容器全部切除，选择分接头电压（2分）（kV）选最接近的分接头112.75kV，即110（1＋2.5%）的分接头，则K T＝10.254）按最大负荷时的调压要求，确定电力电容器的容量（2分）（Mvar）5）取补偿容量为17Mvar，验算低压母线实际电压（2分）（kV）＜10.5（kV）（kV）＞10（kV）所选电力电容器补偿容量满足调压要求。
