干式变压器基础知识

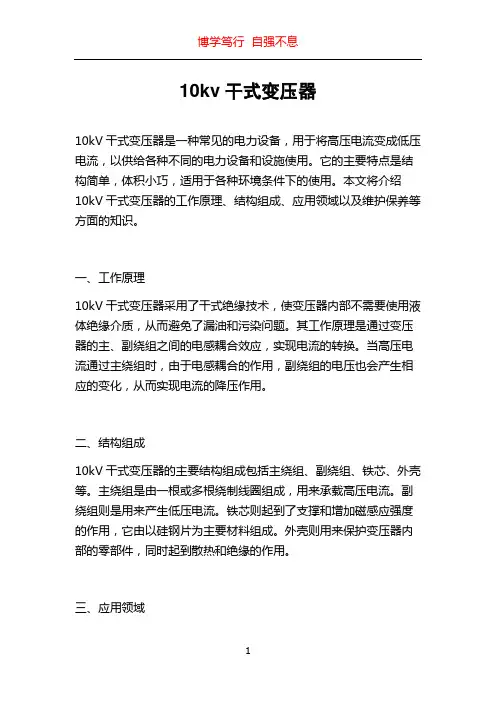

10kv干式变压器10kV干式变压器是一种常见的电力设备，用于将高压电流变成低压电流，以供给各种不同的电力设备和设施使用。

它的主要特点是结构简单，体积小巧，适用于各种环境条件下的使用。

本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。

一、工作原理10kV干式变压器采用了干式绝缘技术，使变压器内部不需要使用液体绝缘介质，从而避免了漏油和污染问题。

其工作原理是通过变压器的主、副绕组之间的电感耦合效应，实现电流的转换。

当高压电流通过主绕组时，由于电感耦合的作用，副绕组的电压也会产生相应的变化，从而实现电流的降压作用。

二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。

主绕组是由一根或多根绕制线圈组成，用来承载高压电流。

副绕组则是用来产生低压电流。

铁芯则起到了支撑和增加磁感应强度的作用，它由以硅钢片为主要材料组成。

外壳则用来保护变压器内部的零部件，同时起到散热和绝缘的作用。

三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。

其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。

由于其结构简单、维护方便等特点，使得10kV干式变压器成为可靠、安全、节能的电力供应装置。

四、维护保养10kV干式变压器的维护保养非常重要，可以有效延长其使用寿命，并确保其安全可靠运行。

以下是一些常见的维护保养措施：1. 清洁：定期对变压器外壳进行清洁，保持其表面干净，并避免进入杂质。

2. 温度监测：定期对变压器的温度进行监测，确保其工作温度在正常范围内。

3. 绝缘测试：定期进行绝缘测试，检测绝缘是否完好，如有发现问题应及时处理。

4. 检查接线：定期检查变压器的接线是否松动或腐蚀，确保接触良好。

5. 检查冷却系统：定期检查冷却系统的工作情况，确保正常冷却。

6. 防雷保护：对于暴雨天气，应加强对变压器的防雷保护。

以上是一些基本的维护保养措施，具体的维护保养应按照变压器的实际情况和相关标准进行操作。

35kv干式变压器手册前言35kV干式变压器是一种常见的电力配电设备，广泛应用于各类电力系统中。

本手册旨在为使用者提供关于35kV干式变压器的相关信息和操作指南，以帮助用户正确使用和维护该设备，确保其工作正常、高效、安全。

1. 概述1.1 35kV干式变压器的基本原理35kV干式变压器是一种采用干式绝缘材料的变压器，其主要由高压绕组、低压绕组、铁芯和外壳组成。

其工作原理是通过电磁感应将高压侧的交流电能转换为低压侧的交流电能。

1.2 35kV干式变压器的特点35kV干式变压器相比于油浸式变压器具有许多优点：- 干式绝缘材料，无需维护和更换绝缘油。

- 防火性能好，适用于大型建筑、地铁及核电站等特殊场所。

- 环保无污染，不会产生有害物质，符合现代环保要求。

- 体积小、重量轻，便于安装和运输。

2. 设备规范2.1 35kV干式变压器的技术参数- 额定容量：35kV干式变压器的额定容量通常以千伏安（kVA）为单位，表示该变压器所能承载的最大负荷；- 额定电压：高压侧和低压侧的额定电压分别表示变压器的输入和输出电压；- 短路阻抗：表示变压器短路条件下的阻抗值，决定了变压器的运行稳定性和负载能力。

2.2 安全操作注意事项- 使用者在操作35kV干式变压器之前，应了解并遵守相关的安全操作规程和操作手册；- 变压器所处的安装场所应符合相关的安全标准，确保通风良好、温度适宜；- 使用者在进行检修和维护工作时，必须使用合适的个人防护装备，并断开电源；- 遇到突发情况或异常现象时，应立即停止使用并寻求专业人士的帮助。

3. 运行与维护3.1 变压器的启动与停运- 启动：在启动35kV干式变压器之前，应先检查设备的连接是否可靠，再逐步启动高压侧和低压侧电源；- 停运：停运变压器前，应先切断输入电源，并等待设备冷却后再进行维护和检修。

3.2 变压器的日常维护- 温度检测：定期检测变压器的温度，确保其正常运行，并注意温升是否过高；- 绝缘检测：定期进行绝缘电阻测试，检查绝缘是否完好；- 清洁保养：保持变压器的外表清洁，防止灰尘和杂物堆积。

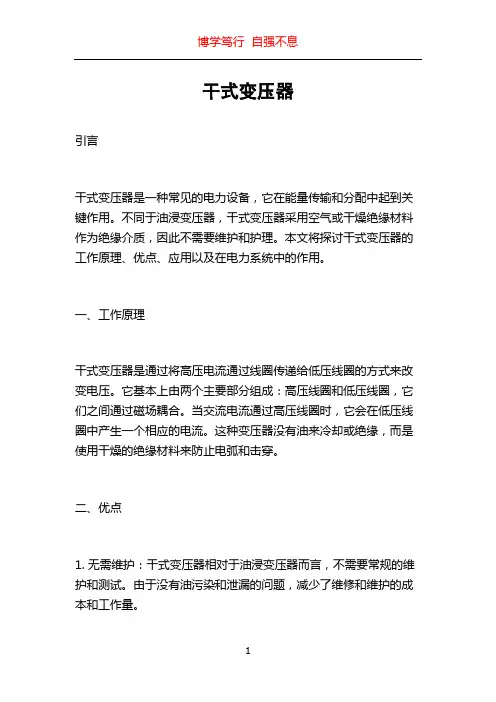

干式变压器引言干式变压器是一种常见的电力设备，它在能量传输和分配中起到关键作用。

不同于油浸变压器，干式变压器采用空气或干燥绝缘材料作为绝缘介质，因此不需要维护和护理。

本文将探讨干式变压器的工作原理、优点、应用以及在电力系统中的作用。

一、工作原理干式变压器是通过将高压电流通过线圈传递给低压线圈的方式来改变电压。

它基本上由两个主要部分组成：高压线圈和低压线圈，它们之间通过磁场耦合。

当交流电流通过高压线圈时，它会在低压线圈中产生一个相应的电流。

这种变压器没有油来冷却或绝缘，而是使用干燥的绝缘材料来防止电弧和击穿。

二、优点1. 无需维护：干式变压器相对于油浸变压器而言，不需要常规的维护和测试。

由于没有油污染和泄漏的问题，减少了维修和维护的成本和工作量。

2. 火灾安全：干式变压器无需使用可燃的油来冷却和绝缘，使其在火灾安全性方面具有明显优势。

这种变压器可以在易燃区域使用，因为没有油污染的风险。

3. 环境友好：由于干式变压器不需要使用油，因此对环境的影响较小。

没有油泄漏或污染问题，也不需要处理废弃的油和绝缘材料。

4. 节省空间：干式变压器相对更为紧凑，占地面积较小。

这使得它们适用于空间有限的场所，例如商业建筑、地下设施等。

5. 提供稳定的电压：干式变压器能够提供稳定的电压输出，保证电力系统的正常运行。

它们具有良好的电气性能和良好的电压控制能力。

三、应用干式变压器广泛应用于各个领域，包括工业、商业和住宅等。

以下是一些常见的应用领域：1. 工业领域：干式变压器在工业领域中起着至关重要的作用，用于为大型机械和设备提供所需的电能。

由于其占地面积较小，可以方便地安装在工厂或机房中。

2. 商业领域：干式变压器被广泛应用于商业建筑、购物中心、酒店等场所。

它们能够为建筑物提供稳定的电能，同时由于其火灾安全性能和环境友好性能，使得其在商业建筑中更受欢迎。

3. 住宅领域：干式变压器也可以在住宅建筑中发挥重要作用，用于为住宅区提供电力。

干式变压器基础知识干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 1504.2干式变压器热点温度限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220绕组热点温度（℃）额定值95 110 120 145 175 210最高允许值140 155 165 190 220 2505、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。

•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。

当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。

7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。

•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。

•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。

干式变压器基础知识大集合！干式变压器广泛用于局部照明、高层建筑、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷时，变压器可在额定容量下长期连续运行。

强迫风冷时，变压器输出容量可提高50%。

适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

1、结构类型构造性能⑴固体绝缘包封绕组⑵不包封绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

2、结构特点1.安全，防火，无污染，可直接运行于负荷中心;2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长;3.低损耗，低噪音，节能效果明显，免维护;4.散热性能好，过负载能力强，强迫风冷时可提高容量运行;5.防潮性能好，适应高湿度和其他恶劣环境中运行;6.干式变压器可配备完善的温度检测和保护系统。

采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置;7.体积小，重量轻，占地空间少，安装费用低。

铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

绕组形式⑴缠绕;⑵环氧树脂加石英砂填充浇注;⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。

高压绕组一般采用多层圆筒式或多层分段式结构。

3、形式⒈开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，(环境温度20度时，相对湿度不应超过85%)，一般有空气自冷和风冷两种冷却方式。

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。

干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值4.2干式变压器热点温度限值5、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。

•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。

当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。

7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。

•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。

•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。

•干式变温控仪显示正常，参数设置正确。

•检查变压器箱体和铁芯是否已永久性接地，箱体门闭锁正常。

•变压器投入运行前，根据变压器铭牌和分接指示牌已将分接片调到合适位置。

•变压器试验合格。

8、干式变压器投运前试验•测量绕组在所有分接位置下的直流电阻。

•按《交接试验标准》规定进行极性的判定和测量绕组在所有分接下的电压比，并进行联结组标号的判定。

•线圈绝缘电阻的测试，一般情况下（温度20～30℃，湿度≤90%），测量时用2500V兆欧表，线圈对地绝缘电阻符合下表要求：•一般情况绝缘电阻值不小于2MΩ/1KV额定电压（一分钟25℃时的读数）•外施工频耐压试验，试验电压为出厂试验电压的85%。
