干式变压器培训讲义

干式变培训教材干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路、机械设备等变压器，在电厂中，一般汽机变压器、锅炉变压器、除灰变压器、脱硫变压器等都是干式变压器，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

一、干式变压器结构特点1.铁芯：采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过。

2.绕组：有以下几种:(1)缠绕式；(2)环氧树脂加石英砂填充浇注； (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)； (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用（3）,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)。

3.高压绕组：一般采用多层圆筒式或多层分段式结构。

4.低压绕组：一般采用层式或箔式结构。

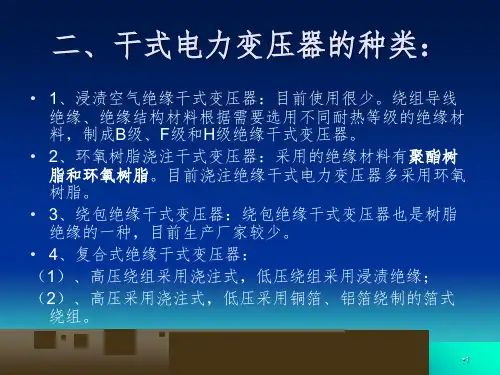

二、干式变压器形式1.开启式：是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的环境内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。

2.封闭式：器身处在封闭的外壳内,与大气不直接接触。

(由于密封.散热条件差.主要用于矿用它属于是防爆型的)。

3.浇注式：用环氧树脂或其它树脂浇注作为主绝缘,它结构简单。

体积小。

适用于较小容量的变压器。

三、干式变压器特点及结构1.干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

2.干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷时，变压器可在额定容量下长期连续运行。

强迫风冷时，变压器输出容量可提高50%。

适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

干式变压器培训资料（doc 14 页）干式变压器培训1. 干式变压器发展历程简述1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。

当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。

但限于当时的绝缘材料的水平，那时的干变难于实现高电压与大容量。

到20 世纪初发现了变压器油,它具有高绝缘强度，高导热能力,用于变压器是再好不过的绝缘和;令却介质。

而干变因受限于绝缘使电压上不去,受限于散热使容量上不去,造成它的发展几乎停滞不前。

二战以后,世界经济呈现前所未有迅猛増长,城市面积.人口. 高层建筑、地下建筑.地铁等重要中心场所不断増多。

而由于油浸式变压器以下缺点::L变压器油具有可燃性，当遇到火焰时可能会燃烧、爆炸;2.变压器油对人体有害;3.变压器油需定期检查;4.油浸式变压器抗短路能力差;5.油浸式变压器密封性能不良且宜老化•在运行场所渗漏油严重■影响设备安全运行周时影响环境;氐油浸式变压器绝缘等级低，按A级绝缘设计、制造。

油浸式变压器现场常见故障:h由于绝缘受潮■绝缘老化和变压器油劣化等将导致变压器绝缘降低;2.由于表面潮湿加之尘埃■盐分等致使变压器套管脏污引起套管闪络，同时由于赃物吸水后导电性能提高使泄漏増加，引起表面放电后导致击穿;3.由于油标管■呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4■当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5.由于运行中存在渗漏油.缺油等现象,导致运行中必需采取补油措施。

由于油浸式变压器上面种种的缺点.因而人们迫切需要一种既能深入负荷中心.又能防火・防爆并且环保性能好的变压器。

自〔964年德国AEG公司研制出第_台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段•与此同时.美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类.一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。

干式变压器基础知识干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 1504.2干式变压器热点温度限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220绕组热点温度（℃）额定值95 110 120 145 175 210最高允许值140 155 165 190 220 2505、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。

•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。

当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。

7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。

•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。

•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。

干式变压器运行维护及故障处理一、运行前的检查1.1检查所有紧固件、连接件是否松动，并重新紧固一次。

1.2检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有异物存在，特别是变压器高低压风道内及下垫块上。

1. 3检查风机、温度控制器、温度显示仪及有载开关等附件能否正常运行工作。

二、运行前的试验2.1测量三相所有分接位置下的直流电阻，三相相电阻不平衡率应小于4％，三相线电阻不平衡率应小于2％。

对于容量800kVA以上变压器低压由于引线结构原因超过标准时，与出厂数据比较，波动范围应小于2％，但线圈电阻平衡率应小于2％。

2.2测量所有分接下的电压比，以及联结组别。

最大电压比误差应小于0.5%。

2.3线圈绝缘电阻的测试一般情况下（温度20～40℃，湿度90％）高压对低压及地≥300MΩ，低压对高压及地≥100MΩ但是：如变压器遭受异常潮湿发生凝露现象，则无论其绝缘电阻如何，在其进行耐压试验或投入运行前必须进行干燥处理，如用大碘钨灯进行照射。

2.4铁心绝缘电阻的测试一般情况下（温度20～40℃，湿度90％）用2500V兆欧表测量铁心－夹件及地≥1MΩ穿心螺杆－铁心及地≥1MΩ同样，在比较潮湿的环境下，此值会下降，只要其阻值≥0.1MΩ即可运行。

2.5对于有载调压变压器，应根据有载调压分接开关使用说明书作投入运行前的必要检查和通电试验。

2.6外施工频耐压试验，试验电压为出厂试验电压的85％。

三、投网运行3.1变压器投入运行前，应根据变压器铭牌和分接指示牌将分接片或有载开关调到合适的位置。

无载调压变压器如输出电压偏高，在确保高压断电情况下，将分接头的连接片往上接（1档方向），如输出电压偏低，在确保高压断电情况下，将分接头的连接片往下接（5档方向）。

3.2变压器应在空载时合闸投运，合闸涌流峰值最高可达10倍额定电流左右。

对变压器的电流速动保护设定值应大于涌流峰值。

3.3变压器投入运行后，所带负载应由轻到重，并检查产品有无异响，切忌盲目一次大负载投入。
