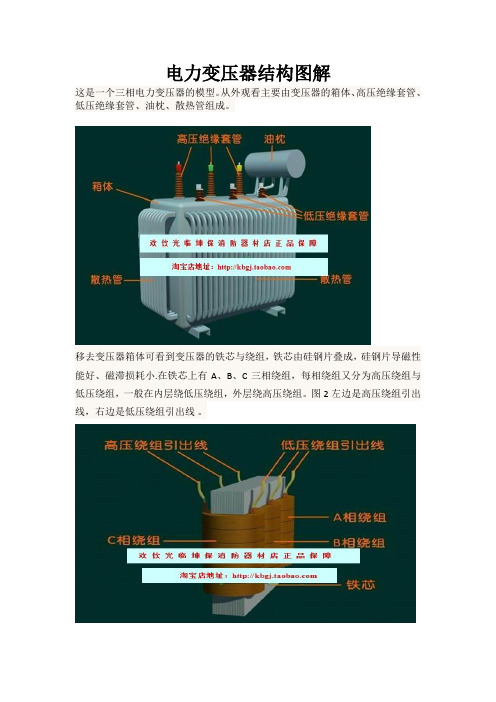

电力变压器结构图解这是一个三相电力变压器的模型。
从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。
移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能好、磁滞损耗小.在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。
图2左边是高压绕组引出线，右边是低压绕组引出线。
把铁芯与绕组放入箱体,绕组引出线通过绝缘套管内的导电杆连到箱体外，导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。
为减小因灰尘与雨水引起的漏电,瓷绝缘套管外型为多级伞形。
右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高,高压绝缘套管比较长.变压器箱体(即油箱）里灌满变压器油，铁芯与绕组浸在油里。
变压器油比空气绝缘强度大,可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。
在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油,防止空气中的潮气侵入.油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高,温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱,铁芯与绕组的热量通过油的自然循环散发出去。
一些大型变压器为保证散热，装有专门的变压器油冷却器。
冷却器通过上下油管与油箱连接,油通过冷却器内密集的铜管簇,由风扇的冷风使其迅速降温.油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA的特大型电力变压器模型,其低压端电压为20KV，高压端电压为220KV。
采用油冷却的变压器结构较复杂，由于油是可燃物,也就存在安全性问题。
目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器,变压器没有油箱,铁芯与绕组安装在普通箱体内.干式变压器绕组用环氧树脂浇注等方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压器并配有风机强制通风散热。
变压器结构简介与工作原理引言：变压器是电力系统中常见的重要设备，它通过改变交流电的电压大小，实现电能的传输和分配。
本文将介绍变压器的结构和工作原理。
一、变压器的结构1.1 主要组成部分- 核心：变压器的核心由铁芯和绕组构成。
铁芯通常由硅钢片叠压而成，以减小磁滞损耗和铁损耗。
绕组则由两个或多个绕组线圈组成，分别称为初级绕组和次级绕组。
- 外壳：变压器的外壳通常由绝缘材料制成，用于保护内部的绕组和核心，同时也提供绝缘和安全防护。
- 冷却系统：变压器通常需要冷却系统来控制温度，以确保其正常运行。
常见的冷却系统包括自然冷却和强制冷却。
1.2 结构类型- 干式变压器：干式变压器的绕组和铁芯都是在干燥的环境中运行，不需要油作为绝缘介质。
它具有结构简单、维护方便等优点，广泛应用于城市建筑、商业中心等场所。
- 油浸式变压器：油浸式变压器的绕组和铁芯都被浸泡在绝缘油中，以提供更好的绝缘性能和散热效果。
它通常用于大型电力系统和工业领域。
二、变压器的工作原理2.1 电磁感应原理- 变压器的工作基于电磁感应原理。
当交流电通过初级绕组时，产生的磁场会穿过铁芯并感应次级绕组中的电流，从而实现能量的传输。
2.2 变压器的变比- 变压器的变比是指初级绕组和次级绕组的匝数比。
根据变比的不同，变压器可以实现升压、降压或维持电压不变。
2.3 能量传输和损耗- 变压器通过电磁感应将电能从初级绕组传输到次级绕组，实现电压的变换。
在能量传输过程中，会有一定的电阻损耗和磁滞损耗，需要通过冷却系统来控制温度并确保变压器的安全运行。
三、变压器的应用领域3.1 电力系统- 变压器在电力系统中起到关键作用，用于输电和配电。
它将发电厂产生的高电压电能升压后输送到输电线路，再经过变电站降压分配给用户。
3.2 工业领域- 变压器在工业领域中广泛应用，用于供电、电机启动、电炉加热等。
它可以根据不同设备的电压要求，提供合适的电能供应。
3.3 交通运输- 变压器也被用于交通运输领域，如电动列车、电动汽车等，用于变换电能的电压和频率，以满足不同设备的需求。
干式变压器的构造及原理咱今儿就来聊聊干式变压器呀！这玩意儿就像是电力世界里的一位默默奉献的“老黄牛”。
你看啊，干式变压器主要是由铁芯和绕组这两大核心部分组成的。
铁芯呢，就好比是人的骨架，撑起了整个变压器的结构。
它得足够结实、可靠，才能让变压器稳稳地工作。
而绕组呢，就像是身体里的血管，电流就通过这些“血管”来传输。
这铁芯一般是用硅钢片叠成的，那一片片的硅钢片可重要了，它们能让磁通顺利地通过，减少能量的损耗。
这就好像是一条通畅的道路，让电流能快速、顺畅地跑起来。
再说绕组，它可是变压器的关键部位。
就跟咱家里的电线似的，但可比电线复杂多了。
它要能承受住高电压、大电流的冲击，还得保证电能的高效传输。
这绕组就像是一个勤劳的快递员，把电能源源不断地送到需要的地方去。
那干式变压器是咋工作的呢？简单来说，就是通过电磁感应原理。
当交流电通过绕组时，就会产生变化的磁场，然后在铁芯中引起磁通的变化，这样电能就从输入端传到了输出端。
这就好像是一场神奇的魔术，把电变来变去的。
咱生活中很多地方都离不开干式变压器呀！比如那些高楼大厦，没有它，电怎么能稳定地供给呢？工厂里的机器设备，没有它，生产还不得乱套呀！它就这么默默地在那里工作着，保障着我们的生活和生产。
你说这干式变压器是不是很了不起？它虽然不像那些高科技产品那么耀眼，但却是电力系统中不可或缺的一部分。
就像我们身边那些默默付出的人，也许平时不怎么起眼，但真的很重要呢！它不挑环境，不怕辛苦，总是坚守着自己的岗位。
所以啊，我们得好好珍惜和爱护这些干式变压器。
别随便去破坏它们，要让它们能一直好好地为我们服务。
让我们一起为这些默默奉献的“老黄牛”点个赞吧！它们真的很棒！。
干式变压器的结构及主要部件干式变压器是一种常见的电力变压器，它与油浸式变压器相比，具有更好的环保性能和更高的安全性能。
干式变压器的结构和主要部件如下：一、结构干式变压器的结构主要由铁芯、绕组、外壳和附件组成。
1. 铁芯：铁芯是干式变压器的主要部件之一，它由多个硅钢片叠压而成。
铁芯的作用是提供磁通路径，使变压器能够将电能从一个电压等级转换到另一个电压等级。
2. 绕组：绕组是干式变压器的另一个主要部件，它由导线绕制而成。
绕组的作用是将电能从一个电压等级传递到另一个电压等级。
绕组通常分为高压绕组和低压绕组两部分。
3. 外壳：外壳是干式变压器的保护部件，它由钢板焊接而成。
外壳的作用是保护变压器内部的部件不受外界环境的影响。
4. 附件：附件是干式变压器的辅助部件，它包括温度控制器、保护装置、接地装置等。
附件的作用是保证变压器的安全运行。
二、主要部件1. 铁芯铁芯是干式变压器的主要部件之一，它由多个硅钢片叠压而成。
铁芯的作用是提供磁通路径，使变压器能够将电能从一个电压等级转换到另一个电压等级。
铁芯的质量直接影响变压器的性能和效率。
2. 绕组绕组是干式变压器的另一个主要部件，它由导线绕制而成。
绕组的作用是将电能从一个电压等级传递到另一个电压等级。
绕组通常分为高压绕组和低压绕组两部分。
高压绕组通常由细导线绕制而成，低压绕组通常由粗导线绕制而成。
3. 外壳外壳是干式变压器的保护部件，它由钢板焊接而成。
外壳的作用是保护变压器内部的部件不受外界环境的影响。
外壳通常具有良好的防腐蚀性能和防水性能。
4. 附件附件是干式变压器的辅助部件，它包括温度控制器、保护装置、接地装置等。
附件的作用是保证变压器的安全运行。
温度控制器可以监测变压器的温度，当温度超过一定值时，会自动切断电源，以保护变压器不受过热的影响。
保护装置可以监测变压器的电流和电压，当电流或电压超过一定值时，会自动切断电源，以保护变压器不受过载的影响。
接地装置可以将变压器的金属外壳接地，以保证变压器的安全运行。
变压器内部结构及拆解变压器的内部结构变压器由以下主要部件组成：铁芯：变压器铁芯由叠片状的矽钢片制成，形状通常为矩形或圆形。
它负责提供磁路，使磁通量在初级线圈和次级线圈之间传输。
绕组：变压器有两种绕组：初级绕组和次级绕组。
初级绕组连接到交流电源，次级绕组则连接到负载。
绝缘材料：为了防止绕组和铁芯之间发生短路，变压器采用各种绝缘材料，如漆包线、云母纸和绝缘油。
油箱：油箱的作用是容纳变压器内部部件，并提供绝缘和冷却。
它通常由金属制成，内装绝缘油。
变压器拆解步骤准备工作：切断变压器的电源。
确认变压器已冷却至室温。
穿戴适当的个人防护装备（PPE），如手套、护目镜和绝缘鞋。
拆解步骤：1. 拆除油箱：- 小心拆除油箱盖。
- 使用虹吸泵或抽油机将绝缘油排出油箱。
- 移除油箱上的螺栓或螺母，将其与铁芯组件分离。
2. 解除绕组端子连接：- 找出连接到初级和次级绕组端子的电线或端子板。
- 使用绝缘工具小心地松开连接。
3. 拆除铁芯组件：- 移除固定铁芯组件的螺栓或螺母。
- 小心提起铁芯组件，将其与绕组分离。
4. 拆卸初级和次级绕组：- 移除固定绕组的夹具或扎带。
- 小心解开绕组，避免损坏绝缘材料。
5. 检查和清洁部件：- 检查绕组和铁芯是否有损坏或烧焦迹象。
- 用干净的溶剂或空气吹扫器清除灰尘和碎屑。
重新组装变压器：根据拆解的逆序重新组装变压器。
确保所有连接紧固，绝缘材料完好无损。
重新填充绝缘油并密封油箱。
注意：变压器拆解涉及高电压和电流。
因此，只有经过适当培训且经验丰富的人员才能进行拆解操作。
在开始任何拆解工作之前，请务必遵守相关安全规定。
干式变压器结构原理及检修维护范文干式变压器是一种常见的变压器类型，其结构原理及检修维护十分重要。
本文将深入探讨干式变压器的结构原理以及常见的检修维护方法。
本文分为四个部分，首先介绍干式变压器的结构组成，然后具体阐述其工作原理，接着探讨常见的检修维护方法，最后总结全文。
一、干式变压器的结构组成干式变压器由多个部件组成，其中包括：1. 铁芯：铁芯是干式变压器的核心部件，由硅钢片叠压而成。
铁芯的作用是提供磁通路径，增强磁场的作用。
铁芯还起到了支撑线圈的作用，确保其稳定性和可靠性。
2. 绕组：绕组是干式变压器的关键部件之一，分为高压绕组和低压绕组。
高压绕组和低压绕组之间通过绝缘层隔离，以避免电流短路。
绕组通常由绝缘线圈等材料制成，以确保电流的正常传输。
3. 绝缘材料：干式变压器中绝缘材料的选择十分重要。
常见的绝缘材料有油漆、纸板、纸板格栅、绝缘胶等。
这些绝缘材料可以有效隔离绕组和外部环境，防止漏电和电弧产生。
4. 散热系统：干式变压器的散热系统非常重要，它能够有效地降低变压器的温度，保证其正常运行。
散热系统通常由散热器和风扇组成，通过风力传导和对流来散发热量。
二、干式变压器的工作原理干式变压器的工作原理与液体浸泡式变压器相似，主要分为电磁感应原理和能量传递原理两个方面。
1. 电磁感应原理：当高压绕组通入交流电时，产生的电流通过绕组产生磁场。
这个磁场会引起低压绕组中的电流发生变化，根据电磁感应原理，电流变化会产生电动势。
通过绕组之间的电磁感应，电流能够在高压绕组和低压绕组之间进行能量传递。
2. 能量传递原理：高压绕组中的电流通过电磁感应原理，在低压绕组中产生相应的电流。
这个过程中，能量从高压绕组传递到低压绕组，完成电压的变换。
变压器的工作主要依赖于这个能量传递原理，以满足电力系统中不同电压的需求。
三、干式变压器的检修维护方法干式变压器在运行过程中需要定期进行检修维护，以保证其正常运行和延长使用寿命。
以下是常见的检修维护方法：1. 清洁：定期对变压器进行清洁工作，尤其是散热系统。
干式变压器的结构及主要部件干式变压器是一种常见的电力设备，它主要用于变换电力的电压。
相比于油浸式变压器，干式变压器不需要使用绝缘油，因此更加环保，适用于室内环境。
本文将介绍干式变压器的结构及其主要部件。
一、结构干式变压器的结构相对简单，通常由以下几个部分组成：1. 铁心：铁心是干式变压器的主要构件之一，它由硅钢片叠压而成。
铁心的作用是提供低磁阻路径，使磁通能够顺利通过。
2. 绕组：干式变压器的绕组是由导线绕制而成，通常分为高压绕组和低压绕组。
绕组的作用是通过电流产生磁场，并将电能从一侧传输到另一侧。
3. 绝缘材料：干式变压器的绝缘材料主要用于隔离绕组和铁心，防止电能泄漏。
常见的绝缘材料有玻璃纤维布、环氧树脂等。
4. 外壳：干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。
二、主要部件1. 铁心铁心是干式变压器的核心部件，它由多个硅钢片叠压而成。
硅钢片具有较低的磁导率和电阻率，能够有效减小磁通的损耗和涡流损耗。
铁心的形状通常为矩形或环形，以减小磁阻和磁通的泄漏。
2. 绕组绕组是干式变压器的另一个重要部件，它由高压绕组和低压绕组组成。
高压绕组通常由绝缘铜线绕制而成，低压绕组则由绝缘铜箔绕制而成。
绕组的形状和层数根据变压器的容量和电压等级确定。
3. 绝缘材料绝缘材料是干式变压器的关键部件之一，它主要用于隔离绕组和铁心，防止电能泄漏。
常见的绝缘材料有玻璃纤维布、环氧树脂等。
这些材料具有良好的绝缘性能和耐高温性能。
4. 外壳干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。
外壳通常具有良好的绝缘性能和防火性能，以确保变压器的安全运行。
三、总结干式变压器是一种常见的电力设备，它具有简单的结构和重要的部件。
铁心、绕组、绝缘材料和外壳是干式变压器的主要部件，它们共同作用，实现电能的变换和传输。
干式变压器无需绝缘油，更加环保，适用于室内环境。
通过合理设计和制造，干式变压器能够稳定可靠地工作，满足电力系统对电能变换的需求。

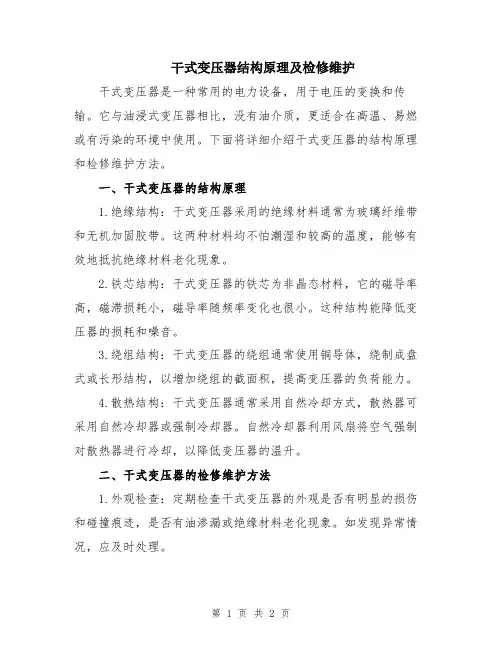

干式变压器结构原理及检修维护干式变压器是一种常用的电力设备，用于电压的变换和传输。
它与油浸式变压器相比，没有油介质，更适合在高温、易燃或有污染的环境中使用。
下面将详细介绍干式变压器的结构原理和检修维护方法。
一、干式变压器的结构原理1.绝缘结构：干式变压器采用的绝缘材料通常为玻璃纤维带和无机加固胶带。
这两种材料均不怕潮湿和较高的温度，能够有效地抵抗绝缘材料老化现象。
2.铁芯结构：干式变压器的铁芯为非晶态材料，它的磁导率高，磁滞损耗小，磁导率随频率变化也很小。
这种结构能降低变压器的损耗和噪音。
3.绕组结构：干式变压器的绕组通常使用铜导体，绕制成盘式或长形结构，以增加绕组的截面积，提高变压器的负荷能力。
4.散热结构：干式变压器通常采用自然冷却方式，散热器可采用自然冷却器或强制冷却器。
自然冷却器利用风扇将空气强制对散热器进行冷却，以降低变压器的温升。
二、干式变压器的检修维护方法1.外观检查：定期检查干式变压器的外观是否有明显的损伤和碰撞痕迹，是否有油渗漏或绝缘材料老化现象。
如发现异常情况，应及时处理。
2.绝缘检查：定期检查干式变压器的绝缘电阻和介质损耗，确保绝缘系统的正常工作。
如有异常情况，应找专业人员进行处理。
3.冷却系统检查：定期检查干式变压器的冷却系统是否正常工作，如散热器和风扇是否有堵塞或损坏。
如发现问题，应及时进行清理和维修。
4.电气系统检查：定期检查干式变压器的电气系统是否正常工作，如继电器、断路器和保护装置是否灵活可靠。
如有问题，应及时维修或更换。
5.维护保养：定期对干式变压器进行清洁，保持其工作环境干燥清洁。
定期更换绝缘材料，定期检查和更换油封、密封圈等易磨损部件，延长变压器的使用寿命。
总之，干式变压器具有简单、可靠、无环境污染等优点，在电力系统的应用中起着重要的作用。
为了确保其正常工作和延长使用寿命，对干式变压器进行定期的检修维护非常重要。
