干式变压器

干式变压器使用条件及温升限值干式变压器是一种在变压器内部绝缘材料中没有液体绝缘介质的变压器。

它采用高温固体绝缘材料，如聚酰亚胺等，来替代常规的液体介质。

干式变压器具有安全可靠、环保无污染、维护方便等优点，因此被广泛应用于电力系统和工业领域中。

为了确保干式变压器的正常运行和延长其使用寿命，必须满足一定的使用条件和温升限值。

1.温度条件干式变压器的运行温度应处于设定的温度范围内，一般为-25℃~40℃。

如果环境温度超过此范围，就需要采取相应的措施来降低温度，例如增加通风，提高散热效果等。

此外，干式变压器的运行温度还受到负载率、环境湿度等因素的影响，因此需要根据具体情况进行调整。

2.温升限值干式变压器的温升限值是指变压器在运行过程中所能承受的温升程度，超过该限值可能会对变压器的正常运行产生影响，甚至损坏变压器。

一般情况下，国际电工委员会（IEC）规定了干式变压器的温升限值为最高温升的限制。

根据标准，干式变压器的温升限值可分为两种类型：绝热温升和温度限制。

-绝热温升：绝热温升是指变压器内部不产生超过绝缘材料耐受能力的温度变化。

根据IEC标准，干式变压器的绝热温升限值一般为100℃。

这意味着变压器运行时，温度变化不应超过100℃，否则可能会对绝缘材料造成损坏。

-温度限制：温度限制是指变压器外部表面的温度限制。

根据IEC标准，干式变压器外壳的最高温度限制一般为100℃。

这意味着变压器外部表面的温度不应超过100℃，否则可能会对周围环境产生热辐射，造成安全隐患。

为了保证干式变压器在使用过程中不超过温升限值，需要注意以下几点：1.定期检查变压器的冷却系统，确保其正常运行。

如果冷却系统发生故障，如风扇不转或风道堵塞等，会导致变压器内部温度升高，超过限值。

2.控制变压器的负载率，避免超负荷运行。

当变压器运行时电流负载过大时，会引起变压器内部的电阻发热，从而导致温度升高。

3.对变压器进行合理的布局和通风设计。

保证变压器周围空间留有足够的通风空间，以提高散热效果。

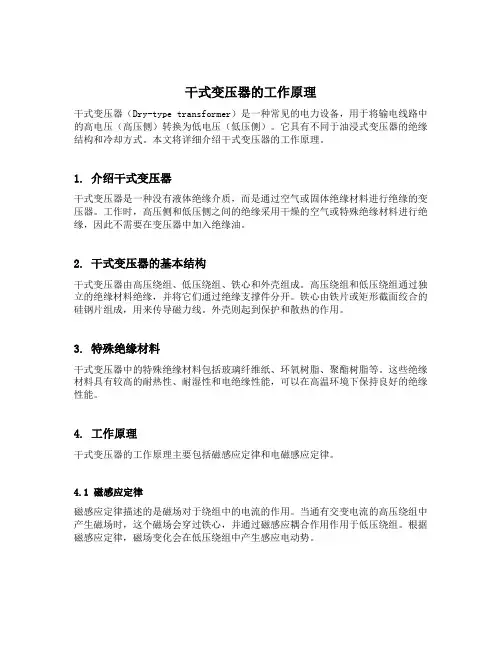

干式变压器的工作原理干式变压器（Dry-type transformer）是一种常见的电力设备，用于将输电线路中的高电压（高压侧）转换为低电压（低压侧）。

它具有不同于油浸式变压器的绝缘结构和冷却方式。

本文将详细介绍干式变压器的工作原理。

1. 介绍干式变压器干式变压器是一种没有液体绝缘介质，而是通过空气或固体绝缘材料进行绝缘的变压器。

工作时，高压侧和低压侧之间的绝缘采用干燥的空气或特殊绝缘材料进行绝缘，因此不需要在变压器中加入绝缘油。

2. 干式变压器的基本结构干式变压器由高压绕组、低压绕组、铁心和外壳组成。

高压绕组和低压绕组通过独立的绝缘材料绝缘，并将它们通过绝缘支撑件分开。

铁心由铁片或矩形截面绞合的硅钢片组成，用来传导磁力线。

外壳则起到保护和散热的作用。

3. 特殊绝缘材料干式变压器中的特殊绝缘材料包括玻璃纤维纸、环氧树脂、聚酯树脂等。

这些绝缘材料具有较高的耐热性、耐湿性和电绝缘性能，可以在高温环境下保持良好的绝缘性能。

4. 工作原理干式变压器的工作原理主要包括磁感应定律和电磁感应定律。

4.1 磁感应定律磁感应定律描述的是磁场对于绕组中的电流的作用。

当通有交变电流的高压绕组中产生磁场时，这个磁场会穿过铁心，并通过磁感应耦合作用作用于低压绕组。

根据磁感应定律，磁场变化会在低压绕组中产生感应电动势。

4.2 电磁感应定律根据电磁感应定律，当低压绕组中的电流改变时，它会产生一个磁场。

这个磁场也会经过铁心，并通过磁感应耦合作用作用于高压绕组。

由于高压绕组中的电流也改变，因此会在高压绕组中产生感应电动势。

4.3 变压器原理干式变压器是根据变压器原理工作的。

根据变压器原理，当高压绕组和低压绕组之间的互感系数不等于1时，变压器将能够实现从高电压到低电压的电压变换。

在干式变压器中，高压绕组和低压绕组的匝数比决定了变压器的输出电压。

5. 工作过程和应用在干式变压器工作的过程中，高压侧的电压经过变压器的绝缘结构降压到低压侧。

什么是干式变压器？干式变电器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V负载。

干式变电器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变电器冷却横. 流式风机。

其主要部件有：专用单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。

干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，对变压器运行温度监测及其报警控制是十分重要的，今对GTB系列温控系统作一简介。

(1)风机自动控制：通过预埋在低压绕组最热处Pt100热敏测温电阻测取温度信号。

变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。

(2)超温报警、跳闸：通过预埋的低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。

当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。

(3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。

系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。

干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同外壳。

通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。

干式变压器工作原理干式变压器是一种常见的电力设备，它能够将高电压变成低电压，并且可以在不使用液体绝缘剂的情况下工作。

干式变压器具有安全可靠、环保节能等优点，因此在各个领域得到了广泛的应用。

那么，干式变压器是如何工作的呢？下面将从以下几个方面进行详细介绍。

一、干式变压器的基本构造干式变压器由高压侧和低压侧两部分组成，其中高压侧包括高压线圈和铁芯，低压侧包括低压线圈和铁芯。

铁芯由多个薄片叠加而成，并且在叠加时需要采取交错排列的方式，以减小磁滞损耗和涡流损耗。

线圈则由导线绕制而成，并且需要经过严格计算和设计才能保证其符合规定的电气参数。

二、干式变压器的工作原理1. 磁通产生当高压侧通电时，会在高压线圈中产生磁通。

这些磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。

这个过程可以用法拉第电磁感应定律来描述。

2. 磁通变化当高压侧的电流发生变化时，会引起高压线圈中的磁通发生变化。

这些变化的磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。

这个过程可以用楞次定律来描述。

3. 电流传输当低压线圈中产生电动势时，如果有负载接入，就会产生电流。

这些电流会通过导线传输到负载上，并且完成功率转换的过程。

三、干式变压器的优点1. 安全可靠干式变压器不需要使用液体绝缘剂，因此不存在漏油、爆炸等安全隐患。

同时，干式变压器还具有较高的绝缘强度和耐热性能，能够在恶劣环境下正常工作。

2. 环保节能由于不需要使用液体绝缘剂，因此干式变压器不会对环境造成污染。

同时，由于其高效节能的特点，能够有效降低电网的能耗和排放。

3. 维护简便干式变压器不需要定期更换绝缘油，因此维护成本较低。

同时，由于其结构简单，也方便进行日常检修和维护。

四、干式变压器的应用领域干式变压器广泛应用于各个领域，包括电力、工业、建筑等。

其中，在一些对环境要求较高的场所，如医院、学校等公共场所中，更是得到了广泛的应用。

五、干式变压器的发展趋势1. 高效节能随着社会经济的发展和环保意识的提高，人们对于能源利用效率和节能减排方面提出了更高要求。

干式变压器引言干式变压器是一种常见的电力设备，它在能量传输和分配中起到关键作用。

不同于油浸变压器，干式变压器采用空气或干燥绝缘材料作为绝缘介质，因此不需要维护和护理。

本文将探讨干式变压器的工作原理、优点、应用以及在电力系统中的作用。

一、工作原理干式变压器是通过将高压电流通过线圈传递给低压线圈的方式来改变电压。

它基本上由两个主要部分组成：高压线圈和低压线圈，它们之间通过磁场耦合。

当交流电流通过高压线圈时，它会在低压线圈中产生一个相应的电流。

这种变压器没有油来冷却或绝缘，而是使用干燥的绝缘材料来防止电弧和击穿。

二、优点1. 无需维护：干式变压器相对于油浸变压器而言，不需要常规的维护和测试。

由于没有油污染和泄漏的问题，减少了维修和维护的成本和工作量。

2. 火灾安全：干式变压器无需使用可燃的油来冷却和绝缘，使其在火灾安全性方面具有明显优势。

这种变压器可以在易燃区域使用，因为没有油污染的风险。

3. 环境友好：由于干式变压器不需要使用油，因此对环境的影响较小。

没有油泄漏或污染问题，也不需要处理废弃的油和绝缘材料。

4. 节省空间：干式变压器相对更为紧凑，占地面积较小。

这使得它们适用于空间有限的场所，例如商业建筑、地下设施等。

5. 提供稳定的电压：干式变压器能够提供稳定的电压输出，保证电力系统的正常运行。

它们具有良好的电气性能和良好的电压控制能力。

三、应用干式变压器广泛应用于各个领域，包括工业、商业和住宅等。

以下是一些常见的应用领域：1. 工业领域：干式变压器在工业领域中起着至关重要的作用，用于为大型机械和设备提供所需的电能。

由于其占地面积较小，可以方便地安装在工厂或机房中。

2. 商业领域：干式变压器被广泛应用于商业建筑、购物中心、酒店等场所。

它们能够为建筑物提供稳定的电能，同时由于其火灾安全性能和环境友好性能，使得其在商业建筑中更受欢迎。

3. 住宅领域：干式变压器也可以在住宅建筑中发挥重要作用，用于为住宅区提供电力。

干式变压器的工作原理
干式变压器是一种没有液体绝缘介质的变压器。

它的工作原理基本上和传统的油浸式变压器相同，只是使用了干燥的固体绝缘材料来代替油作为绝缘介质。

干式变压器的主要工作原理如下：
1. 主要部件：干式变压器由主变压器、绝缘材料、冷却系统和保护系统等组成。

主变压器由高压线圈和低压线圈组成，它们之间通过磁耦合实现能量传递。

2. 绝缘材料：干式变压器使用干燥的固体绝缘材料，通常是特殊的绝缘纸或绝缘垫片，来代替油作为绝缘介质。

这些绝缘材料具有良好的电绝缘性能，可以有效防止电弧、击穿和漏电等现象。

3. 冷却系统：干式变压器通常采用自然冷却或强制风冷的方式进行散热。

自然冷却利用空气对变压器进行散热，而强制风冷则通过风扇将空气强制循环，加快冷却速度。

冷却系统的设计和运行状态直接影响变压器的温度和功率损耗。

4. 保护系统：干式变压器通常配备有过载保护、短路保护和温度保护等系统，以确保变压器在工作过程中的安全可靠性。

这些保护系统会监测变压器的电流、温度和电压等参数，并在异常情况下采取相应的措施，如切断电源或触发警报，以保护变压器免受损害。

总体而言，干式变压器通过线圈之间的磁耦合实现电能的传递和转变，并借助绝缘材料、冷却系统和保护系统等辅助设备来保证其正常运行和安全工作。

与油浸式变压器相比，干式变压器具有不易泄漏、维护简便等优点，因此在一些特殊环境和场合下被广泛使用。

干式变压器用途干式变压器是一种常见的电力设备，它主要用于电力系统中的变压器变换和电力传输。

与油浸式变压器相比，干式变压器具有更高的安全性和环保性，因此在现代电力系统中得到了广泛的应用。

本文将介绍干式变压器的用途及其优势。

一、干式变压器的用途1. 电力系统中的变压器变换干式变压器是电力系统中常用的变压器之一，它可以将高电压变换为低电压，或将低电压变换为高电压。

在电力系统中，变压器变换是非常重要的，因为它可以使电能在不同电压下传输，从而满足不同用电设备的需求。

干式变压器可以在电力系统中起到很好的变压作用，从而保证电能的传输和使用。

2. 工业生产中的电力供应干式变压器还可以用于工业生产中的电力供应。

在工业生产中，电力供应是非常重要的，因为它可以保证生产设备的正常运转。

干式变压器可以将电力供应转换为适合工业生产的电压，从而保证生产设备的正常运转。

3. 建筑物中的电力供应干式变压器还可以用于建筑物中的电力供应。

在建筑物中，电力供应是非常重要的，因为它可以保证建筑物内各种设备的正常运转。

干式变压器可以将电力供应转换为适合建筑物内设备的电压，从而保证建筑物内各种设备的正常运转。

4. 其他领域的电力供应除了以上三个领域，干式变压器还可以用于其他领域的电力供应。

例如，它可以用于交通运输领域中的电力供应，从而保证交通设施的正常运转。

它还可以用于医疗领域中的电力供应，从而保证医疗设备的正常运转。

总之，干式变压器在各个领域中都有着广泛的应用。

二、干式变压器的优势1. 安全性高干式变压器与油浸式变压器相比，具有更高的安全性。

因为干式变压器不需要使用油作为绝缘介质，所以在使用过程中不会出现油泄漏的情况。

这样可以避免油泄漏对环境和人体健康造成的危害。

2. 环保性好干式变压器与油浸式变压器相比，具有更好的环保性。

因为干式变压器不需要使用油作为绝缘介质，所以在使用过程中不会产生废弃油的问题。

这样可以避免废弃油对环境造成的污染。

3. 维护成本低干式变压器与油浸式变压器相比，具有更低的维护成本。

干式变压器原理
干式变压器是一种用于输配电的变压器，相比于油浸式变压器具有更好的环保性和安全性。

它在高压绕组和低压绕组之间采用绝缘材料进行绝缘，不需要油作为绝缘介质。

干式变压器的主要原理是通过高压绕组和低压绕组之间的电磁感应来实现电压的变换。

当交流电压通过高压绕组时，会产生一个交变磁场，这个磁场会穿透绝缘材料，感应到低压绕组上。

根据电磁感应定律，当磁场发生变化时，会在低压绕组上产生感应电动势，从而使得低压绕组的电压变化。

为了提高变压器的效率，干式变压器通常采用铁芯结构。

铁芯的主要作用是集中磁力线，增大磁场的强度，从而提高磁感应强度和磁路的传导能力。

铁芯由高导磁性材料制成，通常是硅钢片。

通过铁芯的存在，可以减少磁通漏磁，提高变压器的能效。

另外，干式变压器还采用了冷却系统，以提高变压器的运行效果。

冷却系统通常通过风扇或自然对流来进行散热，将功率损耗转化为热能，保持变压器的正常工作温度。

总的来说，干式变压器通过高压绕组和低压绕组之间的电磁感应来实现电压的变换。

它的工作原理简单清晰，且具有环保和安全的优势，因此在现代电力传输和配电系统中得到广泛应用。
