7章 矿井提升设备的组成

  • 格式：ppt
  • 大小：3.56 MB
  • 文档页数：64

下载文档原格式

  / 64

合集下载

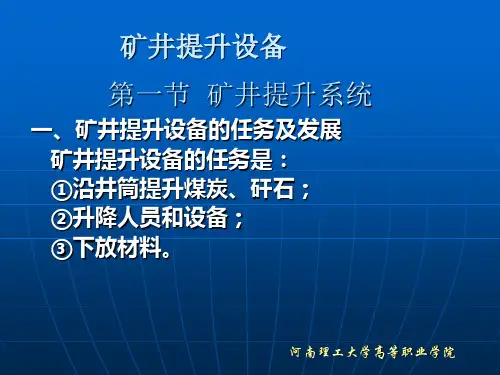

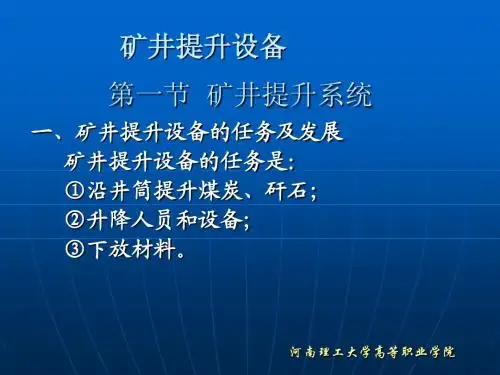

矿井提升设备.

矿井提升设备.
河南理工大学高等职业学院
防坠器抓捕机构示意图 1-弹簧；2-滑楔；3-主拉杆；4-横梁；5-连板；6-拔杆；7-制动绳；8-导向套
河南理工大学高等职业学院
BF一152型制动绳防坠器系统布置图 1—合金绳头；2—天轮平台；3—圆木；4—缓冲 钢丝绳；5—缓冲器；6—连接器；7—制动绳； 8—抓捕器；9—罐笼；10—拉紧装置
河南理工大学高等职业学院
单绳1t单层标准普通罐笼结构示意图
1-提升钢丝绳； 2-双面夹紧楔形绳环； 3-主拉杆；4-防坠器； 5-罐耳；6-淋水棚；7-横梁； 8-立柱；9-钢板；10-罐门；11-轨道； 12-阻车器；13-稳罐罐耳； 14-罐盖；15-套管罐耳 河南理工大学高等职业学院
2）防坠器 防坠器是罐笼的一个重要组成部分， 为了保证人员升降时的安全《煤矿安全规程》 规定:升降人员或升降人员和物料的单绳提升 罐笼(包括带乘人间的箕斗)必须装臵防坠器。 防坠器的作用是，当提升钢丝绳或连接装臵 断裂时,可以使罐笼平稳地支承在井中的罐道 或制动绳上，避免罐笼坠入井底，造成重大 事故。
河南理工大学高等职业学院
2、普通罐笼及其承接装臵 1）普通罐笼 罐笼是一种多用途提 升容器，设计时要考虑满足各种不同要求。 如，满足在规定时间内升降人员的要求； 矿车在罐笼内要稳定；能装载井下使用的 大型设备；升降人员的罐笼要设防坠器； 罐笼的结构要坚固，自重要轻，国内外已 有铝合金、高强度钢材和复合材料制造的 罐笼等。主要类型有立井单绳罐笼和立井 多绳罐笼两大类。
河南理工大学高等职业学院
二）天轮 天轮安装在井架上，起支承、引导钢丝绳转向作用，类型主要有以 下三种：（1）井上固定天轮；（2）凿井及井下固定天轮；（3）游动天 轮。
河南理工大学高等职业学院

(完整版)矿井提升设备选型设计

(完整版)矿井提升设备选型设计

第三章矿井提升设备选型设计第一节提升方式的确定及提升设备选型依据一、矿并提升设备的作用矿井提升设备是矿井重要的大型机电设备之一，它是联系矿井井下与地面时主要生产设备.矿井提升设备的任务是提升有益矿物（煤炭、矿石等）和矸石，升降人员和设备，下放材料等。

矿井提升设备的工作特点是在一定的距离内，以变速和匀速作往复直线运动,而且起动和停止频繁，因此它须具有良好的控制系统和完善的保护装置，以保证安全可靠地运转。

矿井提升设备的合理选型和正确的维护、管理和使用,对确保矿井提升设备的经济与安全运转具有重大的意义.二、矿井提升设备的组成部分矿井提升设备一般包活捉升机、电动机、提升钢丝绳、提升容器、天轮、井架、装卸载设备，以及电控设备与安全保护装置等.矿井提升机主要由缠绕机构(或主导轮)、减速器、联铀器、离合器、制动系统、深度指示器、液压站及操纵台等部分组成。

三、矿井提升系统根据提升方式的不同,矿井提升系统可分为以下几种:(1)竖并普通罐笼提升系统（2）竖井箕斗提升系统（3)斜井箕斗提升系统(4)斜井串车提升系统四、矿井提升设备的分类(一）按用途分类(1）主井提升设备，专供提升煤炭用的提升设备。

在特大、大和中型矿井，提升容器多采用箕斗，小型矿井多采用罐笼或矿车；（2）副井提升设备,专供提升歼石、升降人员、运送材料和设备的提升设备。

提升容器多为普通罐笼或翻转罐笼。

(二)按缠绳机构的型式分类（1）单绳缠绕式提升机，即等直径圆柱形卷筒提升机，多用于井深在350m以下的大、中、小型矿井提升，此外还有变直径圆柱圆锥形卷筒提升机；（2)多绳摩擦式提升机，适用于井筒较深、产量较大的矿井提升.（三）按井筒倾角分类（1）竖并提升设备；（2)斜井提升设备.(四）按提升容器分类（1)罐笼提升设备;（2）箕斗提升设备；（3）串车提升设备；斜井串车提升（5）吊桶提升设备。

（五)按拖动装置分类（1）交流感应电动机施动的提升设备；（2)直流电动机施动的提升设备;（3）液压传动的提升设备。

矿井提升机的组成、分类与操作

矿井提升机的组成、分类与操作

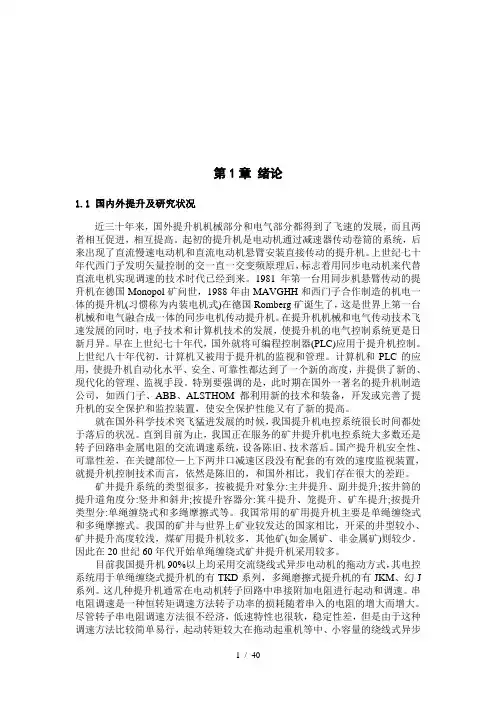

第1章绪论1.1 国内外提升及研究状况近三十年来，国外提升机机械部分和电气部分都得到了飞速的发展，而且两者相互促进，相互提高。

起初的提升机是电动机通过减速器传动卷筒的系统，后来出现了直流慢速电动机和直流电动机悬臂安装直接传动的提升机。

上世纪七十年代西门子发明矢量控制的交一直一交变频原理后，标志着用同步电动机来代替直流电机实现调速的技术时代已经到来。

1981年第一台用同步机悬臂传动的提升机在德国Monopol矿问世，1988年由MAVGHH和西门子合作制造的机电一体的提升机(习惯称为内装电机式)在德国Romberg矿诞生了，这是世界上第一台机械和电气融合成一体的同步电机传动提升机。

在提升机机械和电气传动技术飞速发展的同时，电子技术和计算机技术的发展，使提升机的电气控制系统更是日新月异。

早在上世纪七十年代，国外就将可编程控制器(PLC)应用于提升机控制。

上世纪八十年代初，计算机又被用于提升机的监视和管理。

计算机和PLC的应用，使提升机自动化水平、安全、可靠性都达到了一个新的高度，并提供了新的、现代化的管理、监视手段。

特别要强调的是，此时期在国外一著名的提升机制造公司，如西门子、ABB、ALSTHOM都利用新的技术和装备，开发或完善了提升机的安全保护和监控装置，使安全保护性能又有了新的提高。

就在国外科学技术突飞猛进发展的时候，我国提升机电控系统很长时间都处于落后的状况。

直到目前为止，我国正在服务的矿井提升机电控系统大多数还是转子回路串金属电阻的交流调速系统，设备陈旧、技术落后。

国产提升机安全性、可靠性差，在关键部位—上下两井口减速区段没有配套的有效的速度监视装置，就提升机控制技术而言，依然是陈旧的，和国外相比，我们存在很大的差距。

矿井提升系统的类型很多，按被提升对象分:主井提升、副井提升;按井筒的提升道角度分:竖井和斜井;按提升容器分:箕斗提升、笼提升、矿车提升;按提升类型分:单绳缠绕式和多绳摩擦式等。

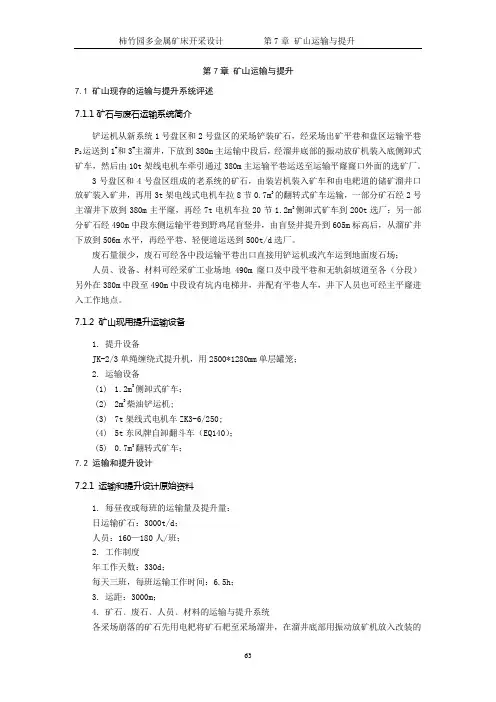

第7章 矿山运输与提升

第7章 矿山运输与提升

第7章矿山运输与提升7.1 矿山现存的运输与提升系统评述7.1.1矿石与废石运输系统简介铲运机从新系统1号盘区和2号盘区的采场铲装矿石，经采场出矿平巷和盘区运输平巷P2运送到1#和3#主溜井，下放到380m主运输中段后，经溜井底部的振动放矿机装入底侧卸式矿车，然后由10t架线电机车牵引通过380m主运输平巷运送至运输平窿窿口外面的选矿厂。

3号盘区和4号盘区组成的老系统的矿石，由装岩机装入矿车和由电耙道的储矿溜井口放矿装入矿井，再用3t架电线式电机车拉8节0.7m3的翻转式矿车运输，一部分矿石经2号主溜井下放到380m主平窿，再经7t电机车拉20节1.2m3侧卸式矿车到200t选厂；另一部分矿石经490m中段东侧运输平巷到野鸡尾盲竖井，由盲竖井提升到605m标高后，从溜矿井下放到506m水平，再经平巷、轻便道运送到500t/d选厂。

废石量很少，废石可经各中段运输平巷出口直接用铲运机或汽车运到地面废石场；人员、设备、材料可经采矿工业场地490m窿口及中段平巷和无轨斜坡道至各（分段）另外在380m中段至490m中段设有坑内电梯井，并配有平巷人车，井下人员也可经主平窿进入工作地点。

7.1.2 矿山现用提升运输设备1. 提升设备JK-2/3单绳缠绕式提升机，用2500*1280mm单层罐笼；2. 运输设备(1) 1.2m3侧卸式矿车；(2)2m3柴油铲运机;(3)7t架线式电机车ZK3-6/250;(4)5t东风牌自卸翻斗车（EQ140）；(5)0.7m3翻转式矿车；7.2 运输和提升设计7.2.1 运输和提升设计原始资料1. 每昼夜或每班的运输量及提升量：日运输矿石：3000t/d；人员：160—180人/班；2. 工作制度年工作天数：330d；每天三班，每班运输工作时间：6.5h；3. 运距：3000m；4. 矿石﹑废石﹑人员﹑材料的运输与提升系统各采场崩落的矿石先用电耙将矿石耙至采场溜井，在溜井底部用振动放矿机放入改装的东风汽车，卸至各中段溜井(或通过架线电机车运至盲竖井提升至上部580m标高的矿仓，再通过外部电机车运至选厂)；然后通过490m中段的五个溜井及其分支溜井组成的溜井系统，将矿石下放至380m主运输中段，经溜井底部的振动放矿机装入侧卸式矿车，然后由架线电机车牵引通过380m主运输平巷运至选矿厂。

7章矿井提升设备的组成

7章矿井提升设备的组成
由于绳股呈螺旋线，钢丝绳受到拉伸载荷时，便会沿松捻方向转 动，因此，在选择钢丝绳结构时应注意其对捻向的要求。
为了保证人员和生产的安全。升降人员的罐笼必须装设可靠的防 坠器。当钢丝绳或连接装置万一断裂时，防坠器可使罐笼支承在井 筒内的罐道或防坠绳上，而不致坠入井底造成重大事故。
防坠器的类型很多，其结构与罐道的类型有关系。我国防坠器主 要有木罐道防坠器、钢轨罐道防坠器及制动绳防坠器三种。
木罐道防坠器与钢轨罐道防坠器，其罐道本身既是罐笼运行的导 向装置，又是断绳时防坠器的支承元件，但二者的制动原理不同， 前者为切割式后者为摩擦式。虽然它们具有结构简单的优点，但很 难控制其制动力达到设计要求，而且维护工作量大，故只在一些老 矿井还有使用。
6×7、西鲁绳6X(19)、瓦林吞绳6W(19)、填充型绳6T(25)都属于线接触钢 丝绳。
线接触钢丝绳往往采用经过选配的不同直径的钢丝捻成，以使股内 各层钢丝相互贴紧呈线接触。
西鲁型绳是股内最外两层钢丝数目相等而直径不等，外粗内细，每根外层 钢丝却紧贴在下层钢丝的沟槽内。
瓦林吞型绳股外层钢丝是由粗细不同的两种直径钢丝交替捻制而成。
罐道可分为刚性及柔性两种类型。
刚性罐道有钢轨罐道、木罐道及方型钢罐道三种。
柔性罐道即钢丝绳罐道。
为了便于矿车进出罐笼，在井口、中间水平及井底车场使用承接装置。 承接装置有承接梁、罐座及摇台三种。
承接梁是最简单的承接装置。仅用于井底车场，且易发生蹾罐事故。 罐座用于井口，当罐笼提升至井口车场位置且稍超过井口时，操纵手柄 可使罐座伸出，罐笼下放落在罐座上后，进行装卸车工作。罐笼下放时， 要先将罐座上的罐笼稍为提起，待罐座靠配重自动收回后，罐笼才能下放。 罐座不允许用于中间水平。 罐座特点：停车准确，便于矿车的出入，承担冲击载荷；提升操作复杂， 容易过卷，井口罐笼提升时对钢丝绳产生冲击载荷，影响使用寿命，容易 产生蹲罐事故。 摇台主要是由能绕转轴转动的两个钢臂组成。摇台的应用范围广，井底、 井口及中间水平都可以使用，特别是多绳摩擦提升必须使用摇台。由于摇 台的调节高度受摇臂长度的限制，因此对停罐准确性要求较高。它是由2个 转轴2，2个钢臂1，1个连杆3，2个重锤4以及一套操作手把5组成。当将手 把5向罐笼方向推动时，通过连杆3使转轴2转动，固定在转轴2上的钢臂t搭 在题笼底上，即将绕内铁轨与车场轨道连接起来，矿车即可进、出罐笼。 松开手把5，钢臂1在重锤4的作用下自动拍起。

矿井提升设备

矿井提升设备
载井下使用的大型设备；升降人员的罐笼要设防坠器；罐笼的结 构要坚固，自重要轻。 • 罐笼类型：竖井单绳罐笼、竖井多绳罐笼
普通罐笼结构：
• 按载荷分：1t、1.5t、3t
四
绳
• 按层数分：单层、双层
双
• 其中：
层 单
• 1t和1.5t双层普通罐笼用于
车
主井提升
罐 笼
• 3t普通罐笼只做为副井提升
• 立井单绳普通罐笼标准参数及型号
三、提升容器的导向装置
• 罐道：刚性罐道、挠性罐道。 • 刚性罐道——钢轨、型钢焊接成的矩形组合罐道 • 挠性罐道——钢丝绳
• 钢轨罐道：侧向刚度小，易造成容器横向摆动， 刚性罐耳磨损太大，所以，一般用于提升速度和 终端载荷都不大的提升容器。
1.刚性组合罐道
•刚性组合罐道的 截面是空心矩形， 由槽钢焊接而成。
不仅能用于钢丝绳罐道，而且同样可以用于刚性罐道。
•制动绳防坠器特点： •采用定点抓捕及用专设的缓冲器进行缓冲
• 缓冲器：
• 依靠缓冲绳在缓冲器中的弯曲变形和摩擦阻力 产生制动力，吸收罐笼下坠的能量，迫使罐笼 停住。
• 每个罐笼有两根制动绳，分别与一根或两根缓 冲绳相连。改变缓冲绳弯曲程度，可改变制动
施工。便于运输和拆装。
二、天轮
• 1. 作用：支承、引导钢丝绳转向 • 三种类型：井上固定天轮、凿井及井下固定天轮、游动天轮
•2. 结构型式： •直径4000mm: 模压铆接 •直径3500mm: 模压焊接 •直径<3000mm: 整体铸钢
• 3. 天轮直径确定：
• 地面：围抱角≥ 90°：Dt≥80d， Dt ≥1200δ
力大小。
二、竖井箕斗及其装载设备
• 1.竖井箕斗： • 卸载方法不同有：底卸式、侧

矿用提升机的组成部分,你知道吗？

矿用提升机的组成部分,你知道吗？

矿用提升机的组成部分,你知道吗？提升提升机部件有主轴装置、电动机、制动器、操纵台（电控装置）、减速机、深度指示器装置、液压站、锁紧装置、弹性联轴器、齿轮联轴器、松绳保护装置、PLC接口装置等。

我公司是国家矿用产品安全标志《KA》《MA》认证企业、质量诚信AAA级企业、质量管理体系认证企业、中国煤炭机械工业协会会员单位、全国煤矿专用设备配件定点生产单位。

主要产品有；JTP-1.2X1.0型矿用提升提升机；2JTP-1.2X0.8型矿用提升提升机；JTP-1.6X1.2型矿用提升提升机；JTP-1.6X1.5型矿用提升提升机；2JTP-1.6X0.9型矿用提升提升机；JK2.0X1.5矿井提升机；JK2.0X1.8矿井提升机；2JK2.0X1.0矿井提升机；2JK2.0X1.25矿井提升机；JK2.5X2.0矿井提升机；JK2.5X2.3矿井提升机；2JK2.5X1.2矿井提升机；2JK2.5X1.5矿井提升机；JK3.0X2.2P矿井提升机；2JK3.0X1.5P矿井提升机；2JK3.0X1.8P矿井提升机；JK3.5X2.5P矿井提升机；2JK3.5X1.7P矿井提升机；2JK3.5X2.1P矿井提升机；防爆型有；JTKB-0.8X0.6W防爆矿用提升机；JTKB-1.0X0.8W防爆矿用提升机；JTPB-1.2X1.0P防爆矿用提升提升机；JTPB-1.2X1.2P防爆矿用提升提升机；2JTPB-1.2X0.8P防爆矿用提升提升机；2JTPB-1.2X1.0防爆矿用提升提升机；JTPB-1.6X1.2P防爆矿用提升提升机；JTPB-1.6X1.5P防爆矿用提升提升机；2JTPB-1.6X0.9P防爆矿用提升提升机；2JTPB-1.6X1.2P防爆矿用提升提升机；JKB2.0X1.5P防爆矿井提升机；JKB2.0X1.8P防爆矿井提升机；2JKB2.0X1.0P防爆矿井提升机；2JKB2.0X1.25P防爆矿井提升机；JKB2.5X2.0P防爆矿井提升机；JKB2.5X2.3P防爆矿井提升机；2JKB2.5X1.2P防爆矿井提升机；2JKB2.5X1.5P防爆矿井提升机吷啊吺斗式提升机。

第一讲 矿井提升系统的组成解析

第一讲 矿井提升系统的组成解析
（一）平衡锤用的钢丝绳须和罐笼用的钢丝绳规 格相同，并须做同样的检查和试验；
（二）专门升降人员的罐笼的平衡锤重量，须等 于罐笼自重加上规定乘载人员数的总重量；
（三）提升人员和物料的罐笼的平衡锤重量，须 等于罐笼自重加矿车自重再加有效载重量的一 半；
（四）平衡锤须沿罐道运行。
导向槽（器）和罐道之间的磨损， 达到下列程度时应予以更换：
罐笼的层高和容许一次载 人数量，应符合下列规定：
（一）单层或多层罐笼最上层的净高不得小于 １．９米，防坠器的拉杆弹簧须有保护套筒;
（二）多层罐笼其他各层的净高不得小于１．８ 米：
（三）应按每人占用０．２平方米底板面积计算 罐笼载人量。 罐笼每层一次载人数量，应明确规定并在井口 公布。
在竖井内用带平衡锤的单罐 笼提升人员和物料时，须 符合下列规定：
• 罐两端设有帘式罐门，为了将矿车推进罐笼，罐 笼底部敷设轨道。
• 为了防止提升过程中发生跑车事故装有阻车器。
1.罐笼的主要结构
• 在罐笼上设有罐耳并使其紧靠在罐道上 保证罐笼平稳的沿着罐道运行。
• 罐道可分为刚性及柔性两种，刚性罐道 有钢轨罐道、木罐道及组合罐道三种； 柔性罐道即钢丝绳罐道。
• 罐笼上部还设有防坠器（又称为断绳保 险器）。
检修、检查井筒时，允许人员 站在空提升容器的顶盖上工作， 但必须有下列安全防护设施：
（一）必须在保护装置下工作；
（二）必须佩带安全带，安全带应挂在提 升钢丝绳上；
（三）检查井筒时，升降速度不得超过 ０．３米；
（四）容器上应设置专用信号；
（五）地表及各中段井口须设人警戒，不 准掉落任何物品。
检修、检查井筒时，允许人员 站在空提升容器的顶盖上工作， 但必须有下列安全防护设施：

矿井提升设备

矿井提升设备

§8-2多绳摩擦式提升机 1、 工作原理及结构 2、提升中的几个问题
多绳摩擦式提升机 （一）概述 1、组成及工作原理 2、种类 可分为井塔式和落地式两种。 3、特点 （二）JKM型多绳摩擦式提升机 1、主轴装置 2、车槽装置 3、减速器 4、深度指示器 5、钢丝绳张力平衡装置
多绳摩擦提升中的几个问题：

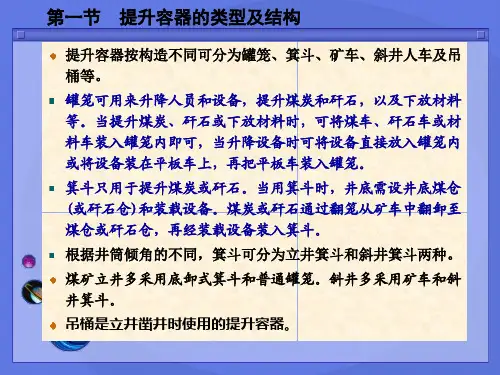

提升容器的种类: 按用途和结构可分为：箕斗、罐笼、矿车、吊桶 等。 箕斗 分为立井箕斗和斜井箕斗，专用于主提； 罐笼 既可用于主提，也可用于副提； 矿车 斜井提升； 吊桶 立井井筒开凿时的提升。
第九章提升容器及钢丝绳
§9-1普通罐笼及其承接装置
一、普通罐笼 罐笼是一种多用途提升容器 。 对于罐笼的要求
1、钢丝绳与衬垫间的摩擦系数 2、钢丝绳的防锈油脂 3、钢丝绳张力平衡 4、提高防滑安全系数 5、钢丝绳的选择 6、多绳摩擦提升的应用范围
§8-3提升机深度指示器 与制动器
一、提升机深度指示器 二、提升机制动系统
一、深度指示器 深度指示器是矿井提升机的一个重要附 属装置。它的作用是： 1、指示提升容器在井筒的位置； 2、容器接近井口停车位置发出减速信号； 3、过卷保护； 4 、减速阶段通过限速装置进行限速保护等 。 目前我国提升机应用较多的是圆盘式深 度指示器和牌坊式深度指示器。
满足在规定时间内升降人员的要求 车在罐笼内要稳定 能装载井下使用的大型设备
升降人员的罐笼要设防坠器
罐笼的结构要坚固，自重要轻
标准普通罐笼载荷按固定车箱式矿车的名义载重确定为 1t、 1.5t和3t三种。每种均设有单层和双层普通罐笼。其中1t和1.5t 双层普通罐笼用于主井提升时，每层可装一辆矿车，当用于副 井提升时，上层罐笼可不装阻车器。3t普通罐笼只考虑作为副 井提升容器。

矿井提升的组成

矿井提升的组成
用于减速和传递力矩。 其中减速箱有平行轴减速
箱和行星轮减速箱；联轴 器有很多种，主轴装置与 减速器主要使用齿轮联轴 器，减速器与电动机主要 使用蛇形弹簧联轴器和弹 性棒销联轴器。
（4）润滑系统润滑站及管 路
当机器工作时不断地向轴 承、减速箱轴承及啮合齿 面压送润滑油。
（5）观测和操纵系统 它包括操纵台、深度指示
（包括滚筒或摩擦轮）， 作用：用于绕或搭放提 升钢丝绳，以承受正常载 荷及非正常载荷。
（2）制动系统 它包括制动器和液压传动
系统，用于机器停止时， 可靠地闸住机器，并能在 正常（工作）制动和紧急 制动时，参与控制机器速 度，使机器迅速停车。现 在主要使用盘形制动系统。
（3）机械传动系统 它包括减速箱和联轴器，
金属非金属矿山
矿井提升机组成
一、矿井提升概述
矿物的地下开采过程中必须有这样一道工序：将采矿工 人、设备、工具和必要的材料运至井下工作场地，并把采 出的矿石、废石以及轮换作业的工人运至地面。这道工序 就是矿井提升。 金属非金属矿山地下开采使用的矿井提升设备主要工作 方式，是沿着井筒（包括斜井、盲斜井及竖井）实现矿井 生产过程中提升人员、矿石、岩石及物料、运送机械设备、 器材等的目的。
器及测速发电机（PLC系 统的编码器）。
（6）拖动、控制和自动保护系 统
拖动有直流和交流两大系统 （7）辅助部分 它包括司机座椅、机座、机架、
护栏、挡板、护罩等。
谢谢大家！
为了保证矿井提升工作 安全高效的运行，则在完 成该项任务时会有多种不 同的设备、多种的保护及 信号装置、可靠的电气控 制及能源供给、多种制度 管理、多种检测检验和检 修以及人员培训和资金保 证等一整套复杂的组成部 分。我们将这些综合在一 起称为矿井提升。

矿井提升设备

矿井提升设备
河南理工大学高等职业学院
立井防坠器的要求是: （1）保证在任何条件下，无论提升速度和终端载荷多大， 都能平稳可靠地制动住下坠的罐笼； （2）在制动下坠的罐笼时，为了保证人身和设备的安全， 在最小终端载荷时(空罐只乘一人)制动减速度不应大于 5Om/s2，延续时间不得超过:0.2～0.5s；在最大终端载荷时 (矸石罐)制动减速度不应小于lOm/s2； （3）结构简单，动作灵活，便于检查和维护，不误动作， 质量要轻； （4）防坠器的空行程时间，即从断绳到防坠器发生作用 的时间不大于0.25s； (5)在防坠器的两组抓捕器发生制动作用的时间差中,应 使罐笼通过的距离(自抓捕器开始工作瞬时算起)不大于0.5m。 （6）防坠器每天要有专人检查，每半年进行一次不脱钩 检查性试验，每年进行一次脱钩性实验，对大修后的防坠器 或新安装的防坠器必须进行脱钩试验，合格后方可使用。
河南理工大学高等职业学院
老的矿井一般井口用罐座，井底用承接梁，中间水Leabharlann 用摇台。 但在新矿井中多采用摇台。
摇 台 1-钢臂；2-手把；3-动力缸；4-配重；5-轴；6-摆杆；7-销子； 8-滑车；9-摆杆套；10-滚子
河南理工大学高等职业学院
二、箕斗及其装载设备 1.竖井箕斗 我国煤矿立井广泛采用固定斗箱底卸式箕斗，其形式 有很多种。
河南理工大学高等职业学院
单绳1t单层标准普通罐笼结构示意图
1-提升钢丝绳； 2-双面夹紧楔形绳环； 3-主拉杆；4-防坠器； 5-罐耳；6-淋水棚；7-横梁； 8-立柱；9-钢板；10-罐门；11-轨道； 12-阻车器；13-稳罐罐耳；14-罐盖；15-套管罐耳 河南理工大学高等职业学院
2）防坠器 防坠器是罐笼的一个重要组成部分， 为了保证人员升降时的安全《煤矿安全规程》 规定:升降人员或升降人员和物料的单绳提升 罐笼(包括带乘人间的箕斗)必须装臵防坠器。 防坠器的作用是，当提升钢丝绳或连接装臵 断裂时,可以使罐笼平稳地支承在井中的罐道 或制动绳上，避免罐笼坠入井底，造成重大 事故。

矿井提升机的组成

矿井提升机的组成

矿井提升机的组成
矿井提升机是在矿井内用于垂直运输人员、设备和矿石等物料的设备。

它通常由以下几个主要组成部分构成：
1.提升装置：提升装置是矿井提升机的核心组成部分，用于
提升和降低载荷。

它包括提升机轮、卷筒、电机、齿轮传动装置或液压装置等。

提升装置的设计和配置取决于具体的矿井要求和运输能力。

2.提升钢丝绳或钢索：矿井提升机通常使用高强度的钢丝绳
或钢索作为提升装置的牵引元素。

这些绳索通过提升机的卷筒和轮组来驱动提升过程。

钢丝绳或钢索需要具备足够的强度和耐磨性，以承受重载和持久使用。

3.导轨系统：矿井提升机通常在矿井中沿着导轨运行。

导轨
系统包括水平导轨和垂直导轨，用于提供提升机的运行轨道和引导。

导轨系统的设计和布置可以根据具体的矿井结构和地质条件进行调整。

4.安全设备：矿井提升机需要配备多种安全设备以确保人员
和设备的安全。

这些设备包括过载保护装置、速度监测装置、紧急制动装置、防坠装置等，以应对意外情况和紧急情况。

5.控制系统：提升机的控制系统用于控制提升装置的操作和
运行。

它通常包括控制面板、电气控制箱、传感器、开关等。

控制系统允许操作员控制提升机的启停、速度调节、
运行方向等参数，以满足运输需求和安全要求。

除了上述主要组成部分外，矿井提升机还可能包括限速器、张紧装置、润滑系统、防尘装置等其他辅助设备和保护装置，以确保提升机的正常运行和安全性能。

各个组成部分的设计和配置会根据具体的矿井要求和提升机的规格进行调整。

矿井提升设备

矿井提升设备

f2
c os )
安全规程规定值
式中 Qp—钢丝破断拉力总和，N。
§6—4 矿井提升机
矿井提升机是矿井提升设备中的动力部分，由 电动机、减速器、主轴装置、制动装置、深度指示 器、电控系统和操纵台等组成。
我国目前广泛使用的提升机可分为两大类：单 绳缠绕式提升机（分为小绞车（滚筒直径2m以下） 和提升机）和多绳摩擦式提升机。
1、钢丝 为优质炭素结构钢，一般直径为0.4～4㎜。 矿井提升抗拉强度一般采用1700Mpa以下的。
2、钢丝绳表面 光面和镀锌（常用于摩擦提升）两种。 钢丝的表面状态标记代号为：光面钢丝，NAT；A级镀 锌钢丝，ZAA；AB级镀锌钢丝，ZAB；B级镀锌钢丝， ZBB。
3、绳芯 分金属芯纤维芯。
纤维绳芯作用：（1）减少股间钢丝的接触应力；
钢丝绳在工作过程中，产生许多复杂的应力，如静 应力、动应力、弯曲应力，扭转应力、挤压应力及接触 应力等，这些应力的反复作用，必将引起钢丝的疲劳、 损坏；另外还受到磨损及腐蚀这也导致钢丝绳的损坏。 如此复杂的各种影响因素，计算时不能一一考虑。因此 ，《煤矿安全规程》规定，计算钢丝绳时按最大静载荷 计算并考虑一定的安全系数。且规定：单绳缠绕式提升 装置的安全系数为专为升降人员的不得小于9；升降人 员和物料用的—升降人员时不得小于9，提升物料时不 得小于7.5；专为升降物料用的不得小于6.5。
平板闸门底卸式箕斗较扇形闸门卸载时井架受 力小，卸载曲轨短，装载时撒煤少，且动作可靠。
三、罐笼
罐笼按其构造不同可分为普通罐笼和翻转罐笼，后 者应用较少。
普通罐笼有单层、多层和单车、双车以及单绳、多 绳之分。标准普通罐笼按固定车厢式矿车名义装载 质量确定为1t、1.5t、3t三种形式。

第一讲 矿井提升系统的组成解析

第一讲 矿井提升系统的组成解析
• 罐笼的优点是：不需设井下及井口矿仓；井架高度小； 便于矿石分类运输；可用于主井或副井提升。
• 缺点是：自重较大，因而使提升机尺寸及电动机功率 增大，效率较低。
• 因此，在大中型矿山中，常把罐笼作为辅助提升容器， 但在小型矿山中，罐笼就常用作矿石提升容器
3.提升容器的选型
• 选箕斗还是罐笼作为矿石提升容器，需 经技术经济比较后确定。
• 1)副井提升用罐笼 • 根据矿车的外形尺寸 • 保证在45分钟内运送完一班人员 • 考虑运送材料设备等
罐笼升降人员和物料， 应符合下列规定：
（一）罐笼须装设能打开的活顶盖； （二）罐笼底板应铺设坚固的无孔钢板。如罐底
装有转动阻车器的连杆时，底板须设检查孔， 检查孔应用钢板可靠地封闭； （三）罐笼侧壁与罐道接触部分，禁止使用带孔 的钢板。罐内要装设扶手； （四）罐笼两端出入口，应装设向里开的罐门 （闩在外面），或其他类型的罐门，其高度 （由罐笼底板算起）不得小于１．２米； （五）罐笼内须设有工作可靠的阻车器。 提升系统用的罐笼的最大载重量，应在井口公 布。
检修、检查井筒时，允许人员 站在空提升容器的顶盖上工作， 但必须有下列安全防护设施：
• 钢筋混凝土井架、钢井架和多绳提升机 井塔每年须检查一次，木质井架每半年 须检查一次，检查结果应写成书面报告， 有严重问题的要报送主管局（公司）， 并及时解决。
二、 提升钢绳
全密封型钢丝绳
三角股钢丝绳
（二）提升容器
1.罐笼的主要结构
• 提升钢丝绳绕过双面夹紧楔形绳环与罐笼的主拉 杆连接。
• 罐笼是由横梁、垂直立柱通过铆接和焊接结合成 的金属框架结构，周围用不同厚度的钢板包围， 罐笼四角为切角型式，这样既有利于井筒布置又 制作方便。
• 罐笼顶部有半圆弧形淋水棚和可以打开的罐盖， 以供运送长材料用。

矿井提升设备-精选文档

矿井提升设备-精选文档
质量，kg a---提升容器的加速度
H---提升高度，m
提升系统运动学
提升机在一次提升过程中，提升系统是一个速度变化的运动 体系。提升系统运动学就是研究和确定提升过程中提升容器 运动速度的变化规律，以求得合理的运转方式。
初加速阶段、主加速阶段、等速阶段、
减速阶段、爬行阶段、刹车阶段
初加速阶段：由于这时井上空箕斗在卸载曲轨内运行， 故加速度不可过高，使箕斗脱离卸载曲轨的速度不超过 vo=1.5 m／s 主加速阶段：加速度较大，一直从vo加速到最大提升速 度vm; 为了使重箕斗上升到井口而进入卸载曲轨运行时，减少 对井架、曲轨的冲击，提高停车的准确性，有一个低速 爬行阶段，爬行速度一般控制在v4≤0.4 m／s。
3. 电动机减速方式
斜井串车提升系统
斜井提升方式有斜井串车提升、斜井箕斗提升及胶 带运输机提升三种。本节主要介绍斜井串车提升系统。 一、斜井串车提升系统 斜井串车提升使用矿车做提升容器，
有单钩串车提升和双钩串车提升之分；
按车场形式分甩车场和 平பைடு நூலகம்场
具有投资小、建井速度快 尤其采用单钩串车提升时，井筒断面小、更能节约初 期投资。但其提升能力小，产量大时，应采用双钩串 车提升。
组 成
矿井提升设备的分类
1. 按用途分：可分为主井提升设备和副井提升设备。主井提 升设备主要用于提升煤炭或矿物；副井提升设备主要于提 升矸石，升降人员、设备，下放材料等。 2. 按提升容器分：可分为箕斗提升设备和罐笼提升设备。箕 斗提升设备用于主井提升；罐笼提升设备，大型矿井用于 副井提升，小型矿井也可兼作主井提升。 3. 按提升机类型分：可分为缠绕式提升设备和摩擦式提升设 备。 4. 按井筒倾角分：可分为立井提升设备和斜井提升设备。

矿井运输提升

矿井运输提升
多绳标准单绳普通罐笼与标准单绳普通罐 笼结构稍有不同，其不同点为：罐笼自重较 大，罐笼中留有添加配重的空间，不装设防 坠器；连接装置增设钢丝绳张力平衡装置， 用来自动调节各绳张力。
二、防坠器
防坠器是罐笼上的一个重要组成部分，为 了保证升降人员的安全。《煤矿安全规程》第 332条规定；“升降人员或升降人员和物料的单 绳提升罐笼(包括带乘人间的箕斗)，必须装置 可靠的防坠器。”
在罐笼上部装有动作可靠的防坠器4，以保 证生产及升降人员的安全。
罐笼通过主拉杆3和双面夹紧楔形环2与提升 钢丝绳l相连。为保证矿车能顺利地进出罐笼， 在井上及井下装卸载位置设承接装置。
类型：标准单绳普通罐笼按固定车箱式矿 车名义载重确定为lt、1.5t、3t三种形式， 每种又有单层和双层之分。
单绳缠绕式箕斗系统示意图
1－提升机；２－天轮；３－井架；４－箕斗；５－卸载曲轨；６－地面煤仓； ７－提升钢丝绳；８－翻车机（也称翻笼）；９－井底煤仓；10－给煤机；11－装载设备
多绳摩擦式罐笼提升系统示意图 •摩擦轮；2—导向轮；3—罐笼；4—矿车；5—翻车机；
•6—尾绳；7—罐笼；8—主绳；9—摇台
(3)结构简单，动作灵活，便于检查和维 护，不误动作，重力要轻，
(4)防坠器的空行程时间，即从断绳到防 坠器发生作用的时间不大于0.25s；
(5)防坠器每天要有专人检查，每半年进 行一次不脱钩检查性试验，每年进行一次脱 钩性试验，对大修后的防坠器或新安装的防 坠器必须进行脱钩试验，合格后方可使用。
❖ 防坠器的作用是：当提升钢丝绳或连接装置 断裂时，可以使罐笼平稳地支承到井筒中的罐道 或制动绳上，避免罐笼坠入井底，造成重大事故。
对于立井防坠器的要求是：
(1)保证在任何条件下，无论提升速度和终 端载荷多大，都能平稳可靠地制动住下坠的 罐笼；

《矿井提升设备》课件

《矿井提升设备》课件

环保绿色的矿井提升设备
环保绿色
随着环保意识的提高，环保绿色的矿 井提升设备成为未来的重要发展方向 。通过采用环保材料和绿色技术，减 少设备的能耗和排放，降低对环境的 影响。
实例
采用低噪音、低振动设计，减少对周 边环境的干扰；采用可再生能源和节 能技术，降低对化石能源的依赖。
谢谢
THANKS
电动机
电动机是提升机的动力源，通 过驱动减速器实现提升容器的 升降。
制动系统
制动系统用于控制提升机的运 行速度和停车位置，确保提升 过程的安全性。
矿井提升设备的工作原理
工作原理
矿井提升设备通过电动机驱动减速器，减速器再驱动主轴装置，使滚筒旋转缠绕钢丝绳，从而实现提升容器的升 降。
工作流程
当需要提升容器时，电动机启动并驱动减速器旋转，减速器将动力传递给主轴装置，主轴装置带动滚筒旋转，滚 筒上的钢丝绳缠绕在滚筒上，通过钢丝绳的拉力将容器提升到所需高度。当需要下放容器时，电动机反转，通过 减速器和主轴装置驱动滚筒旋转，钢丝绳放松，使容器下降到所需高度。
《矿井提升设备》PPT课件
目录
CONTENTS
• 矿井提升设备概述 • 矿井提升设备的组成与工作原理 • 矿井提升设备的选型与配置 • 矿井提升设备的安全运行与维护 • 矿井提升设备的发展趋势与展望
01 矿井提升设备概述
CHAPTER
矿井提升设备的定义与作用
矿井提升设备
指在矿井中用于提升人员、物料 和设备的机械设备。
对操作人员进行定期的安全培训 ，提高他们的安全意识和应对突 发情况常的清洁、润滑、 紧固等保养工作，保持设备的良 好状态。
定期保养
按照规定的周期对设备进行全面 的检查、调整和维修，确保设备 的性能和安全性。

矿井提升机的组成、分类与操作

矿井提升机的组成、分类与操作

矿井提升机的组成、分类与操作概述矿井提升机是矿井中常见的一种设备，用于将矿石、煤炭等物料从井底运送到地面，是矿山提取和运输矿产的重要工具之一。

本文将介绍矿井提升机的组成、分类与操作。

组成矿井提升机主要由以下组成部分构成：1. 提升机井筒提升机井筒是提升机的主体结构，一般由混凝土或钢材构建而成。

井筒内部通常由提升机轿厢和导轨构成。

2. 提升机轿厢提升机轿厢是运输物料的部分，一般由钢材焊接而成。

轿厢内部设有载货舱或挂篮，用于装载物料。

3. 起重机构起重机构是提升机的核心部分，负责提升和下降轿厢及物料。

典型的起重机构包括驱动装置、制动装置、卷筒、钢丝绳等。

4. 驱动装置驱动装置提供动力，使提升机能够正常运行。

驱动装置通常为电动机，通过传动装置将动力传递给卷筒。

5. 制动装置制动装置用于控制提升机的运行速度和停止。

常用的制动装置有电磁制动器、摩擦制动器等，能够实现安全的提升和下降过程。

6. 引导装置引导装置主要用于引导轿厢沿着井筒的导轨上下运行，保证提升机的稳定和安全。

分类根据不同的使用场景和工作原理，矿井提升机可以分为以下几类：1. 单绞绳提升机单绞绳提升机是最常见的一种矿井提升机，其特点是驱动装置位于提升井口，通过卷筒和钢丝绳将动力传递给轿厢，实现上下运行。

2. 双绞绳提升机双绞绳提升机在结构上与单绞绳提升机类似，但是其起重机构采用双绞绳布置方式。

相比单绞绳提升机，双绞绳提升机具有更高的运行速度和更大的提升能力。

3. 摆式提升机摆式提升机通过支杆和连接杆将驱动装置安装在井筒下部，通过摆杆将动力传递给轿厢，实现上下运行。

摆式提升机适用于较小深度的矿井或矿山。

4. 斜井提升机斜井提升机是一种特殊的提升机，其井筒倾斜，同时兼具提升和下降功能。

斜井提升机广泛应用于斜井矿山，可以节约能源和减少投资成本。

操作正确的操作矿井提升机是保证工作安全和提升效率的重要环节。

下面是矿井提升机的基本操作步骤：1.在使用前，检查提升机的各个部件是否正常，包括驱动装置、制动装置、钢丝绳等。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

平板闸门特点：
① 闸门结构简单、严密，关闭闸门时冲击小；卸载时撒煤少； ② 由于闸门是向上关闭，对箕斗存煤有向上捞回的趋势，故当煤未卸 完(煤仓已满)产生卡箕斗而造成断绳坠落事故的可能性小；
箕斗卸载时，闸门开启主要借助煤的压力，因而传递到卸载曲轨上 的力较小，改善了井架受力状态等。 ③ 过卷时闸门打开后，即使脱离了卸载曲轨也不会自动关闭，因此可 以缩短卸载曲轨的长度。
第七章 矿井提升设备的组成
煤矿提升设备是由机械设备和电气设备组成的大型综合设备。其主 要组成部分包括提升容器、提升钢丝绳、矿井提升机、电气控制装置、 天轮及井架等。
第一节 提升容器的类型及结构 第二节 提升钢丝绳的结构及其作用 第三节 矿井提升机的组成部分及其作用 第四节 提升机制动系统的作用及其类型
线接触钢丝绳的股内各层钢丝是等捻距编捻，从而使股内各层钢丝 互相平行而呈线接触。
线接触钢丝绳在承受拉伸载荷时，内层钢丝虽会承受较外层钢丝稍 大的应力，但它避免点接触的应力集中和钢丝挤压凹陷变形，消除钢 丝在接触点处的二次弯曲现象，减少了钢丝绳摩擦阻力，使钢丝绳在 弯曲上有较大的自由度，抗疲劳性能显著增加。因此，线接触钢丝绳 的寿命高于点接触钢丝绳。
制动绳防坠器是以井筒中专门设置的制动钢丝绳为支承元件的防 坠器，它不仅能用于钢丝强罐道，而且同样可以用于刚性罐道。其 特点是采用定点抓捕及用专设的缓冲器进行缓冲。
与单绳罐笼相比，多绳罐笼稍有不同。 不同点为： 罐笼质量较大； 罐笼中留有添加配重的空间； 罐笼内部常设有可以升降的自动框架，使轨道与矿车可同时升降， 以保证与运输水平轨道良好相接； 不设防坠器； 设钢丝绳张力平来自装置，用来自动调节各绳的张力差等。
点接触钢丝绳的股内各层钢丝捻成等捻角(不等捻距)，所以各层 钢丝间呈点接触，这样当钢丝绳受到拉伸载荷时，绳内各层钢丝 的受力在理论上相等。
矿井常用的6×19，6×37钢丝 绳就属于点接触钢丝绳。这种 钢丝绳的缺点是当受拉伸、尤 其是受弯曲时，由于钢丝间的 点接触处应力集中而产生严重 压痕，往往由此而导致钢丝疲 劳断裂而早期损坏。
装载设备主要有扇形闸门1，其上安有滚轮4和重物2。进行装载时， 下行空箕斗5推动滚轮4将闸门1开启，煤即可装入箕斗中；待箕斗装满 上升后，闸门1在重物2的作用下关闭。
箕斗实际货载质量用下式计算：
Q V ', N
式中 V —— 箕斗斗箱有效容积(m3)可从表7-6中查出； γ' —— 货载的散集密度，t/m3。
河北工程大学机电学院
第一节 提升容器的类型及结构
提升容器按构造不同可分为罐笼、箕斗、矿车、斜井人车及吊 桶等。 罐笼可用来升降人员和设备，提升煤炭和矸石，以及下放材料 等。当提升煤炭、矸石或下放材料时，可将煤车、矸石车或材 料车装入罐笼内即可，当升降设备时可将设备直接放入罐笼内 或将设备装在平板车上，再把平板车装入罐笼。 箕斗只用于提升煤炭或矸石。当用箕斗时，井底需设井底煤仓 (或矸石仓)和装载设备。煤炭或矸石通过翻笼从矿车中翻卸至 煤仓或矸石仓，再经装载设备装入箕斗。 根据井筒倾角的不同，箕斗可分为立井箕斗和斜井箕斗两种。 煤矿立井多采用底卸式箕斗和普通罐笼。斜井多采用矿车和斜 井箕斗。 吊桶是立井凿井时使用的提升容器。
为了增加钢丝绳的抗腐蚀能力，钢丝表面可以镀锌加以保护。 钢丝韧性可分为特号、Ⅰ号及Ⅱ号。专为升降人员用的以及升降人员 和物料用的，不得低于特号，专为升降物料和平衡用的，不得低于Ⅰ号。
绳芯有金属绳芯和纤维绳芯两种，前者由钢丝组成，后者可用剑麻、 黄麻或有机纤维制成。
绳芯的作用是：
①支持绳股,减少股间钢丝的接触应力,从而减少钢丝的挤压和变形； ②钢丝绳弯曲时,允许股间或钢丝间相对移动,借以缓和其弯曲应力， 并且起弹性垫层作用，使钢丝绳富有弹性； ③贮存润滑油，防止绳内钢丝锈蚀。
在利用上式计算箕斗实际货载质量时，如果用箕斗斗箱 几何容积Vs来计算，还应乘以装满系数φ（一般取0.9）， 这一点在自制箕斗时应注意。
第二节 提升钢丝绳的结构及其作用
提升钢丝绳是矿井提升设备的一个重要组成部分，它直接关系到矿井 正常生产、人员生命安全及经济运转，因此应给予特别重视。
一、矿用钢丝绳的机构及其分类
箕斗的结构是由斗箱4，框架2， 闸门5及连接装置12等基本部件组 成。此外，还有连杆6，卸载滚轮7 及闭锁装置(2个防止闸门自动打开 的扭转弹簧10)等。
当箕斗提升至地面煤仓时，卸 载滚轮7进入固定在井架上的卸载 曲轨内。箕斗继续向上提升时，固 定在箕斗框架上的曲轨赡同时向上 运动。在井架上的曲轨作用下，迫 使滚轮7沿箕斗框架上的13向下运 动，并转动连杆6，便闸门5借助煤 的压力打开，开始卸载，如图中点 画线位置所示。箕斗下放时，以相 反的顺序关闭闸门。
当前国内外广泛采用的预先定量装载 设备，有定量斗箱式和定量运输机2种。
当箕斗到达井底装煤位置时，通过一 定的控制元件开动控制缸2，将定量斗 箱闸门4打开，斗箱1中的煤便沿溜槽5 全部装入箕斗；利用压磁测重装置6， 来控制箕箱中的装煤量。
(二)斜井箕斗及其装载设备
当斜井倾角大于25°，使用矿车提升煤炭，煤将洒出，因此采用 斜井箕斗。箕斗提升的优点较多，即使倾角较小，但产量较大时仍应 采用其斗提升。根据卸载方法不同，斜井其斗有前倾卸载式和后壁卸 载式2种。
斗箱1与主框2在箕斗中部以铰链连接，通过连接装置与提升钢丝 绳相连。斗箱后部有与之铰连的扇形闸门6。闸门6上安有一对卸载滚 轮7。斗箱1上安有前后两轮轴，前轮4的轮缘宽，后轮5的轮缘窄。
箕斗卸载过程：进行卸载时，轨道3弯曲，且在其外侧附加一轨距 较宽的附加轨道8，因后轮轮缘窄，必随轨道3运动，而前轮轮缘宽可 沿附加轨道8运动，因此，斗箱后部下落，而被附加轨道8拾起，自动 进行卸载。
我国单绳箕斗系列有4、6、8t三种规格。
2．立井箕斗的装载设备
过去采用鼓形自动定量方式的其斗装 载设备洒煤量很大，一般达提煤量的10 ％，有时竞高达40％。目前已普遍采用 新型箕斗装载设备采用预先定量装载方 式，其洒煤量可以大大降低，一般仅为 提升量的1％，最大不超过3％。还能保 证提升工作的正常化。
• 提升钢丝绳是由一定数量的钢丝(直径为0.4~4mm)捻成股，再由若 干个股围绕绳芯捻成绳。
矿用钢丝绳的钢丝为优质碳素结构钢，直径小于0.4mm的钢丝易于 磨损和腐蚀，直径超过4mm的钢丝在生产中难以保证理想的抗拉强度和 疲劳性能。
钢丝的公称抗拉强度有五级：1400、1550、1700、1850及2000MPa。在 承受相同终端载荷的情况下，抗拉强度大的钢丝绳，其绳径可以选小，但 是，抗拉强度过高的钢丝绳弯曲疲劳性能差。通常矿井提升用钢丝绳选用 1550及1700MPa为宜。
普通罐笼罐体采用混合式结构，由两个垂直的侧盘体用横粱7连接 而成，两侧盘体各由四根立柱8包钢板9组成，罐体的节点采用铆焊结 合型式，罐体的四角为切角型式，这样既有利于井筒布置又制造方便， 罐笼顶部设有半圆弧形的淋水棚6和可以打开的罐盖14，以供运送长材 料之用。罐笼两端设有帘式罐门l0。
罐笼通过主拉杆3(不设保险链)和双面夹紧楔形绳环2与提升钢丝绳 1相连。为了将矿车推进罐笼，罐笼底部设有轨道11。为了防止提升过 程中矿车在罐笼内移动，罐笼底部还装有阻车器12及其自动开闭装置。 为了防止罐笼在井筒运动过程中任意摆动，罐笼用罐耳5或15沿着安装 在井筒内的罐道运行。
6×7、西鲁绳6X(19)、瓦林吞绳6W(19)、填充型绳6T(25)都属于线接触钢 丝绳。
线接触钢丝绳往往采用经过选配的不同直径的钢丝捻成，以使股内 各层钢丝相互贴紧呈线接触。
西鲁型绳是股内最外两层钢丝数目相等而直径不等，外粗内细，每根外层 钢丝却紧贴在下层钢丝的沟槽内。
瓦林吞型绳股外层钢丝是由粗细不同的两种直径钢丝交替捻制而成。
二、箕斗及其装载设备
箕斗是提升矿石的单一容器，仅用于提升煤炭、矿石或部分提升矸 石。 根据井筒倾角不同可分为立井用箕斗和斜井箕斗。
（一）立井箕斗及其装载设备
1.立井箕斗
根据卸载方式可分为翻转式，侧卸式及底卸式。 根据提升钢丝绳的数目有单绳和多绳箕斗。 立井提煤采用底卸式箕斗，其型式有多种。 其它地区一些矿井多采用曲轨连杆下开折页平板闸门底卸式箕斗。 标准箕斗可用于刚性罐道或钢丝绳罐道，在采用绳罐道时，除箕斗 本身应考虑平衡外，还要求装煤后仍保持平衡，故在斗箱上部装载 口处增设了可调节的溜煤板3，以便调节煤堆顶部中心位置。
缺点：
箕斗运行过程中，由于煤和重力作用使闸门被迫打开。因此，箕斗 必须装设可靠的闭锁装置(两个防止闸门自动打开的扭转弹簧)。闭锁 装置一旦失灵，闸门就会在井筒中自行打开，同时打开的箕斗闸门， 超出箕斗平面投影尺寸，因此将撞坏罐道、罐道梁及其它设备；并污 染风流，增加井筒清理工作量；也有砸坏管道、电线等设备的危险。
填充型钢丝绳是股的外层钢丝嵌在一根细的填充钢丝和一根粗钢丝之间的 沟槽中，因而外层钢丝数目为填充钢丝的两倍。
面接触钢丝绳是由线接触钢丝绳发展而来。它是将线接触钢丝绳股进 行特殊碾压加工，使钢丝产生塑性变形而最后捻制成绳，股内各层钢 丝呈面接触。 所有线接触钢丝绳均可加工成面接触钢丝绳。 面接触钢丝绳的特点是：
为了保证人员和生产的安全。升降人员的罐笼必须装设可靠的防 坠器。当钢丝绳或连接装置万一断裂时，防坠器可使罐笼支承在井 筒内的罐道或防坠绳上，而不致坠入井底造成重大事故。
防坠器的类型很多，其结构与罐道的类型有关系。我国防坠器主 要有木罐道防坠器、钢轨罐道防坠器及制动绳防坠器三种。
木罐道防坠器与钢轨罐道防坠器，其罐道本身既是罐笼运行的导 向装置，又是断绳时防坠器的支承元件，但二者的制动原理不同， 前者为切割式后者为摩擦式。虽然它们具有结构简单的优点，但很 难控制其制动力达到设计要求，而且维护工作量大，故只在一些老 矿井还有使用。
结构紧密，表面光滑，与绳槽的接触面积大，耐磨，抗挤压性能好； 股内钢丝接触应力极小，从疲劳观点看，钢丝绳寿命较长； 钢丝绳有效断面积大，抗拉强度高； 钢丝间相互紧贴，耐腐蚀 能力强； 钢丝绳伸长变形较小。
