9、提升、运输、空气压缩设备9.1主井提升设备9.1.1提升装置矿井设计生产能力15万t/a，主井为混合提升井，担负矿井煤炭、矸石、材料、人员等的提升任务。

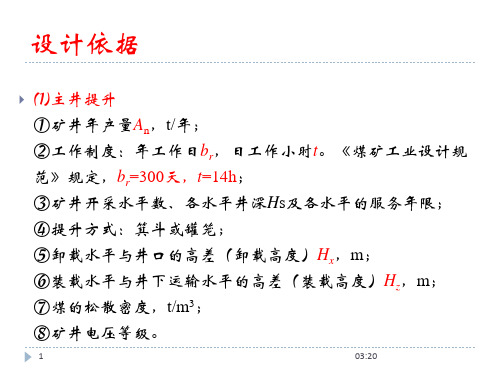

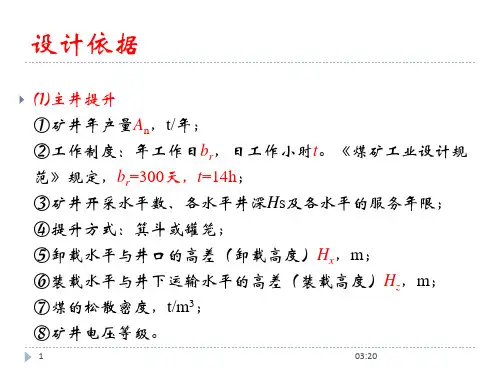

1、设计依据（1）井筒参数：倾角α＝11°，井筒斜长L=797m（+658.1m~+506m）。
（2）车场形式：上、下部均为甩车场。
（3）提升斜长：L=L+上、下车场=797+50=847m。
t（4）工作制度：每年工作330d，每天工作16h/d，三班提升。
（5）最大班提升量：提煤量152t/班，矸石34.1t/班，升降人员50人，坑木1次，火药1次，设备及其他3次。
（6）最大件重量考虑：8t。
（7）提升容量：U型1t矿车，自重Q=600kg、人车：c选择XRC-15型人车3辆，一头二尾，头车自重：1767kg，尾车自重：1908kg。
（8）提升方式：单钩串车提升。
2、选型计算主井现实际安装了1台JK-2×1.8/20型提升机，滚筒直径D=2000mm，滚筒宽B=1800mm（加宽型）。
该绞车最大g静拉力F=6000kg，提升速度V=3.8m/s，最大容绳量为1280m。
z本设计按15万t/a对该提升机进行选型验算。
（1）选择钢丝绳每次可提煤车7个,、矸石车5个、人车3辆，则绳端荷载：提煤时：（式中f=0.01、f=0.2）Qd=n（Qc+Qk）×（sin11°+f1cos11°）=7（600+1000）×0.201=2251kg提矸时：Qd=n（Qc+Qk）×（sin11°+f1cos11°）=5（600+1700）×0.201=2312kg提人时：Qd=（Qc+Qw+Qk）×（sin11°+f1cos11°）=（1767+1908×2+75×45）×0.201=1801kg提升最大件时：由于每次可提5个矸石车，5×1700=8500kg大于最大件重量8000kg，满足要求，不予计算。
摘要随着国内外的发展，为了提高设备能力、自动化程度和安全可靠性；对现有的提升设备不断的进行技术改造，从而由单绳缠绕式提升机发展到多绳摩擦式提升机，提升速度加快，一次提升量也日益增大。
为了节省大量电能，降低运行费用和减少厂房面积的建设，因此我矿选用了落地式多绳摩擦式提升机。
多绳摩擦式提升机在一定程度上解决了单绳缠绕式提升机在深井条件下所出现的问题，提升机采用了尾绳平衡，以减少容器两端张力差，提高运行的可靠性。
而且采用了油缸后置式盘形制动器、操纵台采用了集成信号灯和数字式深度指示器，从而更有力的提高了安全性能。
矿井提升机的发展，都在采用最新的技术、最新的工艺、最新的材料，使提升设备向大型化、高效率、安全可靠、运行准确和高度集中化、自动化方向发展。
关键词：提升机；安全；可靠；制动；目录1绪论.............................................................1.1前言......................................................................1.2设计要求.................................................................. 2矿井提升设备的选型...............................................2.1主井提升设备的选型的计算..................................................2.2开采煤时主井提升能力校核..................................................2.3副井提升设备的选型计算....................................................2.4开采煤时副井提升能力校核..................................................3 矿井提升设备的安全管理..........................................3.1对提升司机的要求..........................................................3.2操作前的准备和检查........................................................3.3对提升机的有关规定........................................................3.4提升机的检查和维护........................................................结束语............................................................ 参考文献..........................................................致谢..............................................................1 绪论前言矿井基本资料：矿井七2煤与二1煤采用分期开拓开采的方式，初期开采七2煤，后期经技术改造后开采二1煤。

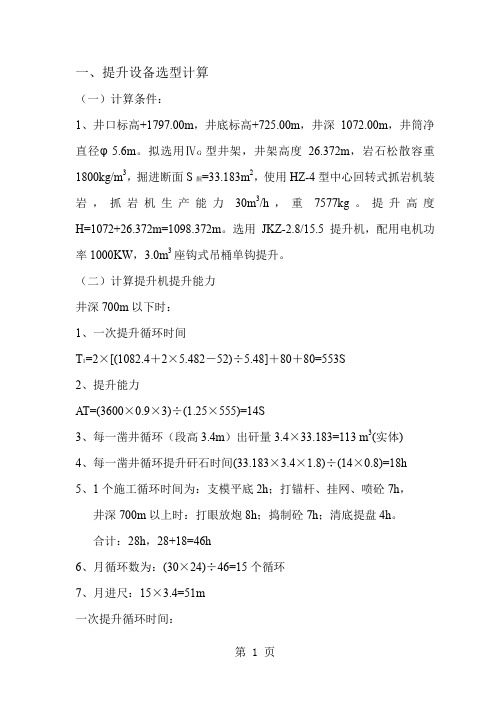

一、提升设备选型计算（一）计算条件：1、井口标高+1797.00m，井底标高+725.00m，井深1072.00m，井筒净直径φ5.6m。
拟选用ⅣG型井架，井架高度26.372m，岩石松散容重1800kg/m3，掘进断面S掘=33.183m2，使用HZ-4型中心回转式抓岩机装岩，抓岩机生产能力30m3/h，重7577kg。
提升高度H=1072+26.372m=1098.372m。
选用JKZ-2.8/15.5提升机，配用电机功率1000KW，3.0m3座钩式吊桶单钩提升。
（二）计算提升机提升能力井深700m以下时：1、一次提升循环时间T1=2×[(1082.4＋2×5.482－52)÷5.48]＋80＋80=553S2、提升能力AT=(3600×0.9×3)÷(1.25×555)=14S3、每一凿井循环（段高3.4m）出矸量3.4×33.183=113 m3(实体)4、每一凿井循环提升矸石时间(33.183×3.4×1.8)÷(14×0.8)=18h5、1个施工循环时间为：支模平底2h；打锚杆、挂网、喷砼7h，井深700m以上时：打眼放炮8h；捣制砼7h；清底提盘4h。
合计：28h，28+18=46h6、月循环数为：(30×24)÷46=15个循环7、月进尺：15×3.4=51m一次提升循环时间：1、T1=2×(700+2×5.482－52)÷5.48+160=418S2、提升能力：A T=(3600×0.9×3)÷(1.25×418)=18.6 m3/h3、每一凿井循环提升矸石时间：(33.183×3.4×1.8)÷(18.6×0.8) =13.65h4、一个施工循环时间：28+13.65=41.65h5、施工循环数为：(30×24)÷41.65=176、月进尺：17×3.4=57.8m（三）选择提升钢丝绳1、提升物料重：Q=0.9×3×1800+0.9×(1－0.5)×3×1000=6210kg2、提升钢丝绳终端荷重：Q0=6210+1050=7260kg3、钢丝绳单位长度重量：P S={7260×9.81÷[(110×1870)÷(9.81×9)－1098.372]}÷9.81=5.9kg/m4、选用35×7-38-1870钢丝绳、长度1300m。
矿井提升设备的选型和设计矿井提升设备的选型和设计矿井提升设备是指在矿井或矿山生产中用于提升、运输物料的机械设备，具有重要的作用。
在矿山生产中，常常需要大量的机械设备来完成采矿、运输、挖掘等工作，其中矿井提升设备的重要性不言而喻。
在选择和设计矿井提升设备时，必须考虑到一系列因素，来实现设备的高效、稳定、安全运行。
本文将从矿井提升设备选型和设计的角度，探讨如何实现设备的高效、稳定、安全运行。
一、矿井提升设备选型1.1 设备的工作环境矿井提升设备的工作环境通常很恶劣，必须选择符合矿井环境的设备。
矿井深度、矿井温度、湿度、通风等因素都会影响设备的运行，因此我们需要选择具有高温、抗潮、耐磨、防爆、防腐等特性的设备。
例如，蒸汽起重机和手摇起重机通常不适用于矿井环境，可以考虑选用电动起重机或电液起重机，这些设备可靠性高，操作方便。
1.2 负荷情况负荷是指设备在工作过程中，所需承受的最大荷载。
在选型的过程中，需要考虑设备的负荷情况，来确定最适合负荷的设备。
在矿井提升设备中，钢丝绳和制动器是设备的主要受力部件，受力条件是影响设备负荷情况的重要因素。
因此，在选型和设计钢丝绳和制动器时，必须考虑设备的负荷情况，来确保设备的安全和可靠性。
1.3 运输距离运输距离是指矿井提升设备在工作过程中，需要运输物料的距离。
在选型的过程中，需要根据实际情况确定设备的运输距离，以便选择适当的提升高度和起重量。
例如，如果运输距离较短，可以选择起重量小、提升高度低的起重机，可以满足工程的需求；如果运输距离较长，需要选择起重量大、提升高度高的起重机，以满足工程的需求。
1.4 工作效率工作效率是指设备在工作过程中，完成单位工作量所需的时间。
在选型时，需要考虑设备的工作效率，来确定最适合该工程的设备。
提高设备的工作效率对于提升生产效率至关重要，在实际工程中，可以通过选用高速、高效的设备和优化设备的工作流程等方法来提高设备的工作效率。
二、矿井提升设备设计2.1 设备的结构设计矿井提升设备的结构设计对设备的运行安全和可靠性有着重要的影响。

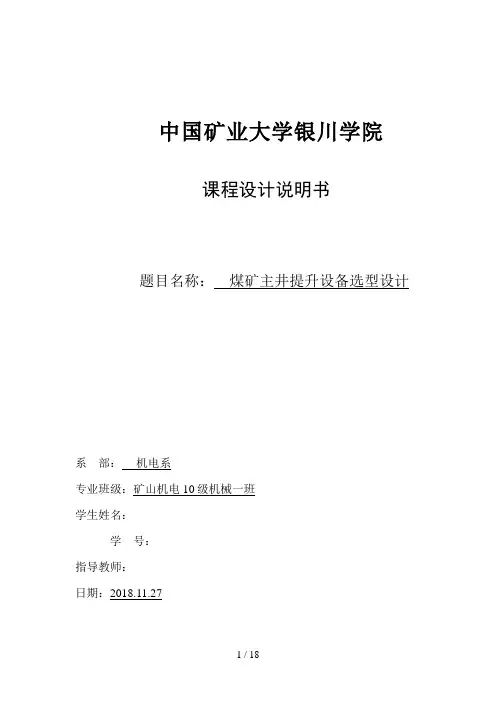

中国矿业大学银川学院课程设计说明书题目名称：煤矿主井提升设备选型设计系部：机电系专业班级：矿山机电10级机械一班学生姓名：学号：指导教师：日期：2018.11.27目录一设计任务书 (2)二提升容器的确定 (3)三钢丝绳计算 (4)四选择提升机和天轮 (5)五计算提升机与井筒相对位置 (6)六初选提升电动机 (7)七计算提升系统的变位质量 (8)八提升运动学与动力学计算 (9)<一）、运动学计算 (9)<二）、动力学计算 (11)九电动机功率验算 (12)十电耗及效率计算 (13)十一总结 (14)十二参考文献 (15)十三附录 (16)矿山系课程设计任务书一、煤矿主井提升设备选型设计题目=22M，卸载高度某矿矿井年产量为105<万吨>，矿井深度150(M>，装载高度HZH=23M，试选择该矿主井双箕斗提升设备。
(散煤容重可取γ =0.9吨/M3或X0./M3，单水平开采>。
二、设计要求根据所给已知参数，分别进行以下部分选型设计，并按要求绘图:1.矿井提升设备选型设计，并绘出提升机房设备布置示意图。
2.按要求写出选型设计说明书。
2）说明书顺序如下:封面一目录一说明书正文。
图纸折叠好装入课程设计袋内。
3）严禁图纸、说明书等复印或抄袭他人成果，发现雷同设计成绩一律不及格。
4）图纸一律用3号图纸绘制，。
说明书用16开纸，内容应在20-30P。
三、示意图图1-1 单绳缠绕式提升机箕斗提升系统1-提升机；2-天轮；3-井架；4-箕斗；5-卸载曲轨；6-煤仓；7-钢丝绳； 8-翻笼； 9-煤仓；10-给煤机；11-装载设备一、选择提升容器（1）提升高度H：H=H z+H s+H x=22+150+23=195m<2）经济提升速度Vm:V m=0.4=0.6=5.6m/s式中H —为提升高度<m）；Hs —为矿井深度；Hx —卸载高度；HZ—装载高度；<3> 一次提升循环估算时间T x:初估加速度 a=0.8m/s。
提升设备选型设计一、提升设备选型设计原始资料：已知某矿矿井年产量为An=60万吨，矿井深度Hs=300米，装载高度Hz=18米。
散煤容重γ=0.9吨/m3或0.92吨/m3，单水平开采。
选择该矿主井采用双箕斗提升。
（一）、提升容器的选型1、最大提升速度的确定最大提升速度按下式确定：Vm=0.3～0.5H1/2式中 Vm——最大提升速度，m/s；3～0.5——系数，一般取其平均值，即0.4；H——提升高度，m；H=Hs+ Hx+Hz，式中Hs——矿井深度，m；Hx——卸载高度，箕斗提升Hx=15～25m；Hz——装载高度，m；带入数据得出Vm=0.4×（300+18+18）1/2=7.33m/s2、一次循环提升时间的确定一次循环提升时间按下式确定：T/=Vm/a1+H/Vm+μ+θ式中 T/——一次循环提升时间，s；a1——假定加速度，一般可取0.7～0.8m/s2；μ——箕斗在曲轨减速或爬行需要的附加时间，可取10s；θ——装卸载或换车时间，取10s；带入数据得出T/=7.33/6.8+336/7.33+10+10=75s3、一次提升量的计算一次提升量按下式计算：Q/=(af·C·A·T/)/(3600·br·t)式中 Q/——一次提升量，t/次；af——提升能力富裕系数，可取1.2；C——提升不均匀系数，可取1.15；A——矿井年产量，万t；br——300a；t——14h；带入数据得出：Q/=（1.2×1.15×600000×75）/（3600×300×14）=4.11 t/次4、选择箕斗及其规格根据计算出的数据，选择型号JL-4型箕斗，其主要技术参数如下：箕斗名义载重量4t,箕斗斗箱有效容积4.4m3，箕斗自重4400Kg，箕斗总高8560mm，箕斗中心距1830mm，提升钢丝绳直径￠37mm。
第七章矿井提升设备选型计算矿井提升设备选型计算是矿井工程中非常重要的一项工作，其结果直接影响到矿井的生产效率和安全性。
本章将以一些实际矿井为例，介绍矿井提升设备选型计算的方法和步骤。
首先，我们需要了解该矿井的具体情况。
假设该矿井为井下采矿矿井，井口高程为500m，井口直径为5m，井下工作面所在位置距离井底100m，井底高程为600m。
煤层厚度为2.5m，采高为0.8m。
现需要选型一台合适的提升设备。
其次，我们需要计算矿井的生产能力和提升物料的特征。
生产能力的计算：井下工作面的生产能力由人工掘进和提升设备的运输能力两部分组成。
人工掘进的生产能力可以根据工人的劳动强度，挖掘速度等进行估算。
假设一个工人每小时可挖掘10m³的煤炭，则该工作面的人工掘进能力为10m³/小时。
提升设备的运输能力需要通过计算来得出。
我们可以假设提升设备每分钟运送的煤炭数量为X吨，然后根据井下工作面的生产能力和提升设备的工作时间进行计算。
假设提升设备的工作时间为10小时，则该设备每分钟可运送的煤炭数量为：每小时煤炭产量=10m³/小时+60X吨/分钟根据实际情况进行调整，可以得到提升设备每分钟可运送的煤炭数量。
提升物料的特征的计算：提升物料的密度是影响提升设备选型的重要因素。
在这个案例中，我们假设煤炭的密度为1.2吨/m³。
然后，我们需要根据矿井的情况和提升设备的特性来选择合适的设备。
根据井口直径和井口高程，我们可以估算出提升设备的工作尺寸。
假设井口直径为5m，井口高程为500m，则可选择的提升设备最大工作尺寸为5m×500m。
根据提升物料的特性和所需的生产能力，我们可以选择合适的提升设备类型。
根据其中一工作面的生产能力和提升设备每分钟的运输能力，可以计算出每小时煤炭的产量。
根据产量和提升物料的密度，我们可以估算出每小时的提升物料重量。
根据提升物料的重量和提升设备的工作尺寸，可以选择合适的提升设备类型。
矿井提升及运输设备选型设计1. 引言矿井提升及运输设备是矿山生产过程中不可或缺的重要设备。
选择合适的设备对于提高矿山生产效率、确保矿工安全至关重要。
本文将就矿井提升及运输设备的选型设计进行探讨。
2. 矿井提升设备选型设计矿井提升设备主要包括升降机、蓄电机车等。
在选型设计中，需要考虑以下几个因素：2.1. 提升能力提升能力是评估矿井提升设备性能的重要指标。
根据矿井的实际情况，包括井口尺寸、提升高度、提升速度等因素，选择合适的提升设备。
2.2. 安全性能矿井提升设备在工作中需要保证矿工的安全。
选型时应考虑设备的防爆性能、防尘性能等，以确保设备在恶劣环境下的安全可靠性。
2.3. 维护和保养成本矿井提升设备的维护和保养成本直接影响矿山的运营成本。
在选型时，应考虑设备的易维修性、零部件的可替换性等因素，以降低维护和保养的成本。
2.4. 环境适应性矿井提升设备在工作中常会遇到恶劣环境，例如高温、高湿度等。
选型时应考虑设备的环境适应性，包括散热性能、防腐性能等因素。
2.5. 技术创新与可持续发展随着科技的进步，矿井提升设备的技术也在不断更新。
在选型时，应关注技术创新，选择具备可持续发展潜力的设备，以适应未来的矿山发展需求。
3. 矿井运输设备选型设计矿井运输设备主要包括运输车辆、输送带等。
在选型设计中，需要考虑以下几个因素：3.1. 运输能力运输设备的运输能力是评估设备性能的重要指标。
根据矿井的实际情况，包括运输距离、运输量等因素，选择合适的运输设备。
3.2. 安全性能矿井运输设备在工作中需要保证矿工的安全。
选型时应考虑设备的刹车性能、防溜性能等，以确保设备在运输过程中的安全可靠性。
3.3. 维护和保养成本矿井运输设备的维护和保养成本也是选型的重要考虑因素。
应选择易于维修的设备，同时考虑零部件的可替换性等因素，以降低维护和保养的成本。
3.4. 环境适应性矿井运输设备常常需要在恶劣环境下工作，例如高温、高湿度等。
