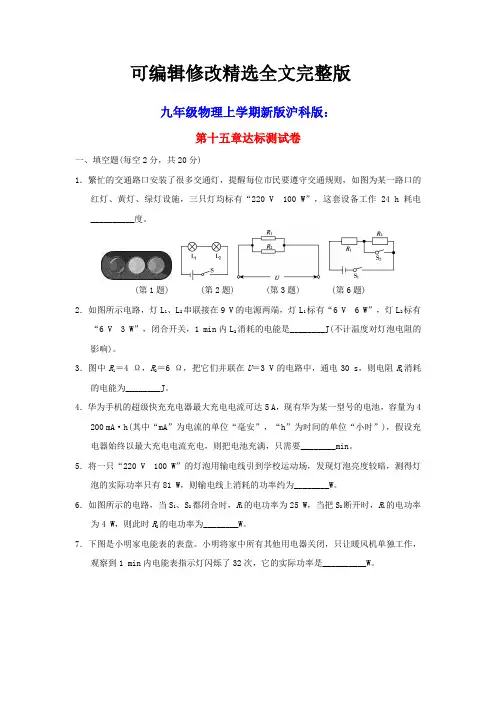

可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。

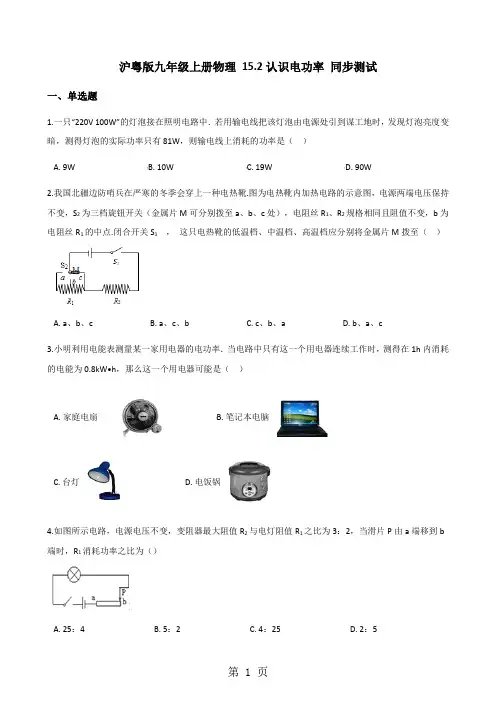

沪粤版九年级上册物理15.2认识电功率同步测试一、单选题1.一只“220V100W”的灯泡接在照明电路中．若用输电线把该灯泡由电源处引到谋工地时，发现灯泡亮度变暗，测得灯泡的实际功率只有81W，则输电线上消耗的功率是（）A. 9WB. 10WC. 19WD. 90W2.我国北疆边防哨兵在严寒的冬季会穿上一种电热靴.图为电热靴内加热电路的示意图，电源两端电压保持不变，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点.闭合开关S1，这只电热靴的低温档、中温档、高温档应分别将金属片M拨至（）A. a、b、cB. a、c、bC. c、b、aD. b、a、c3.小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW•h，那么这一个用电器可能是（）A. 家庭电扇B. 笔记本电脑C. 台灯D. 电饭锅4.如图所示电路，电源电压不变，变阻器最大阻值R2与电灯阻值R1之比为3：2，当滑片P由a端移到b 端时，R1消耗功率之比为（）A. 25：4B. 5：2C. 4：25D. 2：55.如图所示，一个标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是（）A. 当滑片P从a滑向b时，灯L的电功率一直减小B. 移动滑片P能使L和R的电功率相等C. 移动滑片P，电路中总功率最小值是0.6WD. 无论如何移动滑片P，电路中总功率不会超过2W6.甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V 时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W7.下列几种用电器的额定功率最接近1000W的是（）A. 电饭锅B. 笔记本电脑C. 电风扇D. 电视机8.下列用电器额定功率最大的是（）A. 电视机B. 手电筒C. 电饭锅D. 电冰箱9.如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了A. 0.4WB. 4.0WC. 1.6WD. 3.4W二、填空题10.图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是________，若该车载空气净化器的额定电压为12V，正常工作电流为0.4A，则它的额定功率为________ W．11.家庭中测量所用电能多少的仪器是________ 表，当标有“220V 11W”字样的节能灯正常工作时，两端的电压为________ 伏，通过的电流为________ 安．12.夏天，我国很多地方遭雷击，造成了重大的安全事故，如果某次闪电的能量为8×109J，则这次闪电释放的电能可供100W的灯泡持续工作________．（设灯泡寿命足够长）；若这次闪电持续的时间为0.1s，则它的功率为________W．13.如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是________A，小灯泡L的实际电功率是________W．三、解答题14.低碳环保、绿色出行已成为当下都市人的新时尚，如图甲、乙所示是一款倍受青年人喜爱的自平衡智能电动独轮代步车．表列出了该电动独轮代步车的部分技术参数．求：（1）该款代步车每次充满电需消耗多少焦耳的电能．（2）该款代步车充电时电路中的电流I．（结果请保留两位小数）四、实验探究题15.小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）．（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱________ 间（填接线柱的数字编号）出现了________ （选填“短路”或“断路”）（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I图象如图3所示，则小灯泡的额定功率是________ W，所用滑动变阻器的规格是下列四个选项中的________ （选填选项前字母）A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”（4）在每次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1________ △R2，（选填“＞”、“＜”或“=”），你的理由是：________ ．16.（2019•攀枝花）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用．A. “10Ω0.4A”的滑动变阻器B. “20Ω0.4A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整．（3）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障的原因是________．（4）排出故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是________V，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________端移动（选填“A”或“B”）（5）通过灯泡的电流随它两端电压变化如图丙所示，分析图象可知，该灯泡正常发光时的电阻是________Ω，额定功率为________W．五、综合题17.如图是我们家长常用的电水壶，它的额定电压为220V，如果把它单独接入家庭电路中，正常工作10min，电能表的示数增加0.3kW•h．求：（1）该电水壶的电功率；（2）这只电水壶的电阻．答案解析部分一、单选题1.【答案】A【解析】【解答】解：由“220V、100W”知灯泡的额定电压U=220V，额定功率是P=100W，由P= 可知，灯泡的电阻：R= = =484Ω，灯泡功率为81W时，灯泡两端的实际电压：U实= = =198V；由p=UI可得，流过灯泡的实际电流：I实= = = A；灯泡与导线是串联的，所以灯泡分得电压：U线=U﹣U实=220V﹣198V=22V，输电导线上消耗的功率：P损=U损I实=22V× A=9W．故选A．【分析】由灯泡的铭牌可知额定电压和额定功率，由P= 的变形公式可求出灯泡的电阻；根据由P=的变形公式求出灯泡的实际电压及实际电流；灯泡与导线电阻串联，由串联电路特点求出导线的电压，由P=UI求出导线消耗的功率．2.【答案】A【解析】【解答】S2接a时，两电阻串联，总电阻最大，由可知电功率最小，处于低温档；S2接b时，R2和R1右半部分接入电路，由可知电热靴处于中温档；S2接c时，只有R2接入电路，总电阻最小，由可知电功率最大，处于高温档；故M应该分别拨到a、b、c三处.A符合题意. 故答案为：A.【分析】理解电热器无论处于哪个档位，电源电压保持不变；电阻最小时，功率最大，处于高档位；电阻最大时，功率最小，处于低档位.3.【答案】D【解析】【解答】解；由P=得：P==0.8kW．以上四种家用电器中功率接近800W的只有电饭锅．故选D【分析】由1h内消耗的电能可求得电器的功率，则由家电的功率知识可判断为哪种用电器．4.【答案】A【解析】【解答】（1)滑片在a端时，灯的功率P=UI=；（2)滑片在b端时，灯的功率P′=I′2R1=()2R1=R1=；则=；故选A．【分析】（1)当滑片P在a端时，只有灯泡接入电路，由电功率公式求出灯泡功率；（2)当滑片P在b端时，灯泡与滑动变阻器串联接入电路，由欧姆定律及电功率公式求出灯泡功率；最后求出功率之比．本题考查了求灯泡功率之比，分析清楚电路结构、熟练应用串联电路特点、欧姆定律及电功率公式即可正确解题．5.【答案】D【解析】【解答】解：A、在滑片P由a滑向b的过程中，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，由P=I2R可知，灯L的电功率变小，故A正确；B、因串联电路中各处的电流相等，所以由P=I2R可知，当滑动变阻器接入电路中的电阻与灯泡的电阻相等时，两者消耗的电功率相等，故B正确；C、由P= 可得，灯泡的电阻R L= = =10Ω，当滑动变阻器接入电路的阻值最大时，总电阻增大，由P= 可知，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以电路的最小总功率：P总小= = =0.6W，故C正确；D、当滑动变阻器接入电路中的电阻为零时，灯泡两端的电压和额定电压相等，灯泡的实际功率为3.6W，则此时电路中总功率为3.6W，故D错误；故选D．【分析】（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知灯泡实际功率的变化；（2）串联电路中各处的电流相等，根据P=I2R可知，滑动变阻器接入电路中的电阻与灯泡的电阻相等时两者消耗的电功率相等；（3）知道灯泡的额定电压和额定功率，根据P=求出灯泡的电阻，当灯泡的电阻与滑动变阻器的最大阻值串联时电路中的电流最小，电路的总功率最小，根据电阻的串联和P= 求出电路中总功率最小值；（4）当滑动变阻器接入电路中的电阻为零时，灯泡两端的电压和额定电压相等，灯泡的实际功率和额定功率相等，此时灯泡的实际功率即为电路消耗的功率．6.【答案】A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．7.【答案】A【解析】【解答】解：A、电饭锅的额定功率约为1000W，故A符合题意；B、笔记本电脑的功率约为100W左右，故B不合题意；C、电风扇的额定功率在60W左右，故C不符合题意；D、电视机的额定功率在150W左右，故D不符合题意．故选A．【分析】根据我们对生活中常用用电器额定功率的了解去选择即可．8.【答案】C【解析】【解答】解：A、电视机的额定功率约为120W～200W；不符合题意；B、手电筒的功率非常小，一般在几瓦左右，不符合题意；C、电饭锅属于大功率用电器，一般额定功率在800W以上，符合题意；D、电冰箱的额定功率一般在100W～150W左右，不符合题意．故选C．【分析】结合生活经验，根据对常见家庭用电器的额定功率的了解进行解答．9.【答案】C【解析】【分析】电阻两端的电压变化，电阻保持不变，当电阻两端的电压为6V时，通过电阻的电流为,该电阻的电功率为，当电阻两端的电压为10V时，通过电阻的电流为,该电阻的电功率为电流变化所以R=40Ω所以该电阻的电功率变化了所以选C【点评】本题考查电功率和电流以及电阻的计算，关键是公式及其变形的灵活运用，重点是求电阻的阻值，这也是本题的难点．二、填空题10.【答案】异种电荷相互吸引；4.8．【解析】【解答】解：颗粒物所带电荷与集尘器带电金属网所带电荷电性相反，异种电荷相互吸引，因此颗粒物被电网捕获；空气净化器的额定功率：P=UI=12V×0.4A=4.8W；故答案为：异种电荷相互吸引；4.8．【分析】同种电荷相互排斥，异种电荷相互吸引；已知电压与电流，由P=UI可以求出功率．11.【答案】电能；220；0.05【解析】【解答】解：家庭中测量所用电能多少的仪器是电能表；由灯泡的铭牌可知，灯泡的额定电压电压为220V，额定功率为11W，由P=UI可得，正常工作时的电流：I===0.05A．故答案为：电能；220；0.05【分析】电能表是用来测量电功的仪表，由灯泡的铭牌可知额定电压和额定功率，正常工作时的功率和额定功率相等，根据P=UI求出正常工作时的电流．12.【答案】8×107s；8×1010【解析】【解答】由P= 可得，灯泡持续工作j时间：t= =8×107s，若这次闪电持续的时间为0.1s，闪电的功率：P1= =8×1010W．故答案为：8×107s；8×1010．【分析】已知闪电产生的能量和灯泡的功率，根据公式可求灯泡工作时间，若这次闪电持续的时间为0.1s，根据公式可求闪电的功率．13.【答案】0.8；1.2【解析】【解答】将灯泡和定值电阻并联在2V电路中时，因并联电路中各支路两端的电压相等，所以，U R=U L=2V，由图象可知，通过的电流为I R=0.2A，I L=0.6A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=I L+I R=0.6A+0.2A=0.8A；小灯泡L的实际电功率为：P L=UI L=2V×0.6A=1.2W。

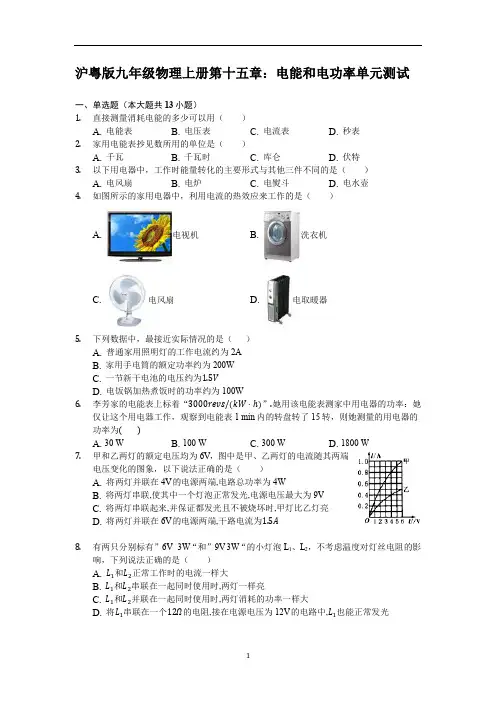

沪粤版九年级物理上册第十五章：电能和电功率单元测试一、单选题（本大题共13小题）1.直接测量消耗电能的多少可以用（）A. 电能表B. 电压表C. 电流表D. 秒表2.家用电能表抄见数所用的单位是（）A. 千瓦B. 千瓦时C. 库仑D. 伏特3.以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A. 电风扇B. 电炉C. 电熨斗D. 电水壶4.如图所示的家用电器中，利用电流的热效应来工作的是（）A. 电视机B. 洗衣机C. 电风扇D. 电取暖器5.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒的额定功率约为200WC. 一节新干电池的电压约为D. 电饭锅加热煮饭时的功率约为100W6.李芳家的电能表上标着“”她用该电能表测家中用电器的功率：她仅让这个用电器工作，观察到电能表1 min内的转盘转了15转，则她测量的用电器的功率为( )A. 30 WB. 100 WC. 300 WD. 1800 W7.甲和乙两灯的额定电压均为6V，图中是甲、乙两灯的电流随其两端电压变化的图象，以下说法正确的是（）A. 将两灯并联在4V的电源两端,电路总功率为4WB. 将两灯串联,使其中一个灯泡正常发光,电源电压最大为9VC. 将两灯串联起来,并保证都发光且不被烧坏时,甲灯比乙灯亮D. 将两灯并联在6V的电源两端,干路电流为8.有两只分别标有”6V3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. 和正常工作时的电流一样大B. 和串联在一起同时使用时,两灯一样亮C. 和并联在一起同时使用时,两灯消耗的功率一样大D. 将串联在一个的电阻,接在电源电压为12V的电路中,也能正常发光9.小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。

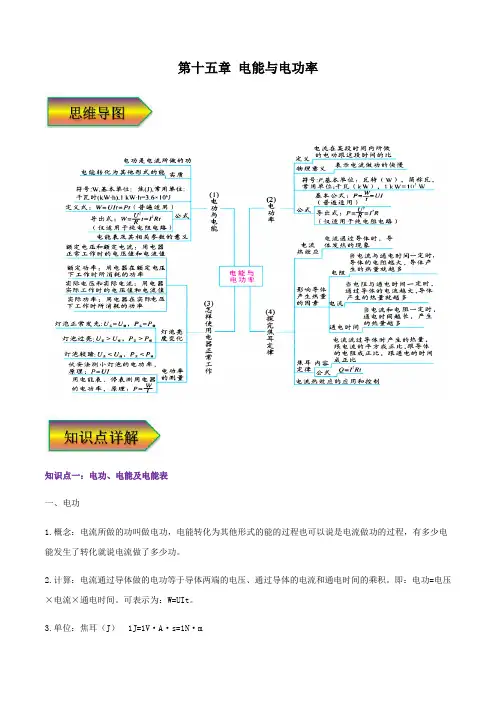

第十五章电能与电功率知识点一：电功、电能及电能表一、电功1.概念：电流所做的功叫做电功，电能转化为其他形式的能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功。

2.计算：电流通过导体做的电功等于导体两端的电压、通过导体的电流和通电时间的乘积。

即：电功=电压×电流×通电时间。

可表示为：W=UIt。

3.单位：焦耳（J） 1J=1V·A·s=1N·m二、电能表1.作用：测量用电器在一段时间内消耗的电能。

2.计算方法：电能表的示数由四位整数和一位小数组成。

电能表的计量器上前后两次读数之差，就是这段时间内用电的度数。

但要注意电能表的示数的最后一位是小数。

3.重要参数的意义：（1）“220V ”—表示电能表应该在220V 的电路中使用；（2）“10（20A ）”—表示这个电能表的标定电流为10A ，在短时间应用时电流可超过10A ，但不能超 过20A ；（3）“50Hz ”—表示它在50赫的交流电路中使用；（4）“600revs/kW ·h ”—表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转。

根据电能表转盘转动的转数进行计算.如果电能表标有“600revs/kW ·h ”，当转盘转过n 圈时，消耗的电能为J n h kW r nr W 6106.36001600⨯⨯=⋅⨯= （5）新型电能表：IC 卡电能表；没有铝盘，靠内部的电子电路计算电能。

典例1．（2022甘肃金昌·中考真题）如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V ，R 1和R 2均为电烤箱中的加热元件，R 2的阻值为70Ω。

当只闭合S 1时为低温挡，低温挡电烤箱的电功率为440W 。

(1)低温挡工作时，电路中的电流是多少？（______）(2)发热电阻R 1的阻值是多少？（______）(3)高温挡时应该闭合的开关是______，高温挡的电功率是多少？（______）(4)小余发现傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。

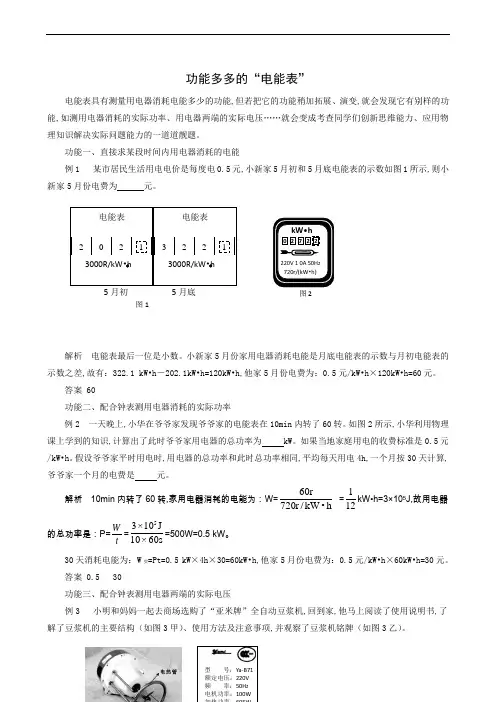

功能多多的“电能表”电能表具有测量用电器消耗电能多少的功能,但若把它的功能稍加拓展、演变,就会发现它有别样的功能,如测用电器消耗的实际功率、用电器两端的实际电压……就会变成考查同学们创新思维能力、应用物理知识解决实际问题能力的一道道靓题。

功能一、直接求某段时间内用电器消耗的电能例1 某市居民生活用电电价是每度电0.5元,小新家5月初和5月底电能表的示数如图1所示,则小新家5月份电费为 元。

解析 电能表最后一位是小数。

小新家5月份家用电器消耗电能是月底电能表的示数与月初电能表的示数之差,故有：322.1 kW•h－202.1kW•h=120kW•h ,他家5月份电费为：0.5元/kW•h×120kW•h=60元。

答案 60功能二、配合钟表测用电器消耗的实际功率例2 一天晚上,小华在爷爷家发现爷爷家的电能表在10min 内转了60转。

如图2所示,小华利用物理课上学到的知识,计算出了此时爷爷家用电器的总功率为 kW 。

如果当地家庭用电的收费标准是0.5元/kW •h 。

假设爷爷家平时用电时,用电器的总功率和此时总功率相同,平均每天用电4h,一个月按30天计算,爷爷家一个月的电费是 元。

解析 10min 内转了60转,家用电器消耗的电能为：W=h •kW r 72060r / =121kW•h=3×105J,故用电器的总功率是：P=tW =60s ×10J10×35=500W=0.5 kW 。

30天消耗电能为：W 实=Pt=0.5 kW×4h ×30=60kW•h ,他家5月份电费为：0.5元/kW•h×60kW•h=30元。

答案 0.5 30功能三、配合钟表测用电器两端的实际电压例3 小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机,回到家,他马上阅读了使用说明书,了解了豆浆机的主要结构（如图3甲）、使用方法及注意事项,并观察了豆浆机铭牌（如图3乙）。

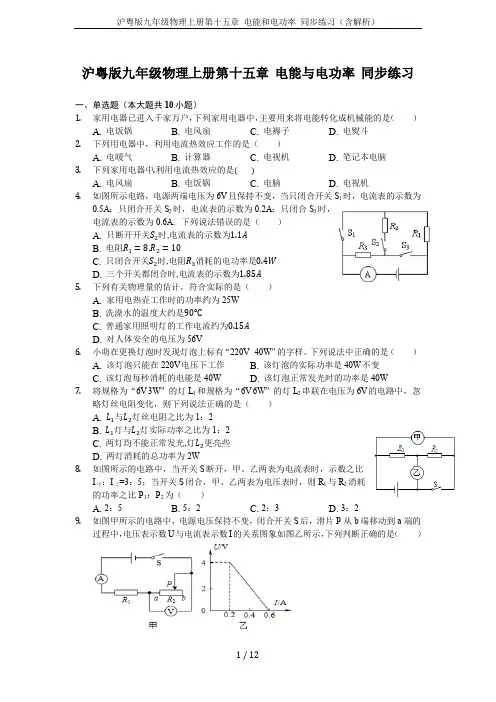

沪粤版九年级物理上册第十五章 电能与电功率 同步练习一、单选题（本大题共10小题） 1. 家用电器已进入千家万户，下列家用电器中，主要用来将电能转化成机械能的是（ ）A. 电饭锅B. 电风扇C. 电褥子D. 电熨斗 2. 下列用电器中，利用电流热效应工作的是（ ）A. 电暖气B. 计算器C. 电视机D. 笔记本电脑3. 下列家用电器中 利用电流热效应的是A. 电风扇B. 电饭锅C. 电脑D. 电视机4. 如图所示电路，电源两端电压为6V 且保持不变，当只闭合开关S 1时，电流表的示数为0.5A ；只闭合开关S 2时，电流表的示数为0.2A ；只闭合S 3时，电流表的示数为0.6A ．下列说法错误的是（ ） A. 只断开开关 时,电流表的示数为 B. 电阻 ,C. 只闭合开关 时,电阻 消耗的电功率是D. 三个开关都闭合时,电流表的示数为 5. 下列有关物理量的估计，符合实际的是（ ）A. 家用电热壶工作时的功率约为25WB. 洗澡水的温度大约是C. 普通家用照明灯的工作电流约为D. 对人体安全的电压为56V6. 小萌在更换灯泡时发现灯泡上标有“220V 40W ”的字样。

下列说法中正确的是（ ）A. 该灯泡只能在220V 电压下工作B. 该灯泡的实际功率是40W 不变C. 该灯泡每秒消耗的电能是40WD. 该灯泡正常发光时的功率是40W7. 将规格为“6V 3W ”的灯L 1和规格为“6V 6W ”的灯L 2串联在电压为6V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ） A. 与 灯丝电阻之比为1：2 B.灯与 灯实际功率之比为1：2 C. 两灯均不能正常发光,灯 更亮些 D. 两灯消耗的总功率为2W8. 如图所示的电路中，当开关S 断开，甲、乙两表为电流表时，示数之比I 甲：I 乙=3：5；当开关S 闭合，甲、乙两表为电压表时，则R 1与R 2消耗的功率之比P 1：P 2为（ ） A. 2：5 B. 5：2 C. 2：3 D. 3：29. 如图甲所示的电路中，电源电压保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程中，电压表示数U 与电流表示数I 的关系图象如图乙所示，下列判断正确的是（ ）A. 电源电压为4VB. 电路总功率的最大值为C. 电功率的最小值为D. 的最大阻值为10.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为（）A. 4：1B. 5：1C. 1：4D. 1：5二、填空题（本大题共5小题）11.一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为______Ω；当其两端电压为110V时，该电炉的实际功率为______W．（不计温度对电阻的影响）12.有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个______Ω的电阻．若通电10s，整个电路电流所做的功为______J．13.标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现______灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则______灯泡更亮一些（以上两空选填“甲”或“乙”）。

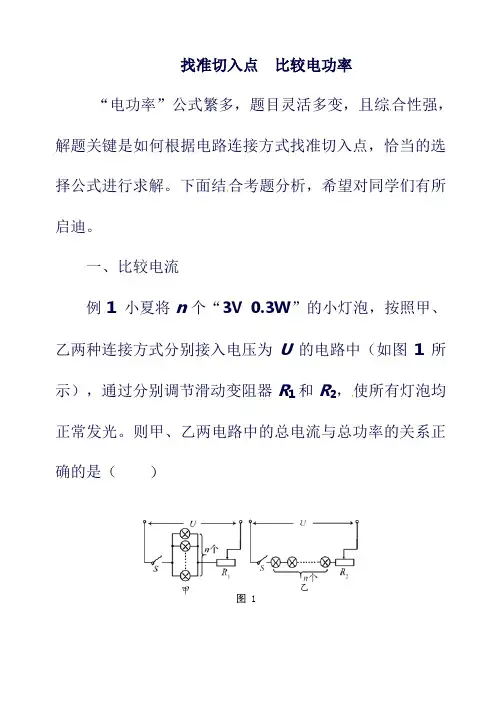

找准切入点比较电功率“电功率”公式繁多，题目灵活多变，且综合性强，解题关键是如何根据电路连接方式找准切入点，恰当的选择公式进行求解。

下面结合考题分析，希望对同学们有所启迪。

一、比较电流例1 小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图1所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光。

则甲、乙两电路中的总电流与总功率的关系正确的是（甲乙图1A.I甲=I 乙 B.I 甲=n 1I 乙 C.P 甲=nP 乙 D.P 甲=n 2P 乙解析 n 盏完全相同的小灯泡，正常发光时通过每盏灯的电流相等甲图中灯泡并联，乙图中灯泡串联因为并联电路中干路电流等于各支路电流之和 所以甲、乙电路中电流的关系是乙甲nI I =甲、乙电路中电源电压U 相等根据公式UI P =可知，两电路的总功率之比等于电流之比，即乙甲nPP =答案 C二、比较电压例2 如图2所示，电源电压12V ，滑动变阻器标有“10Ω 1 A ”字样，灯L 1、L 2分别标有“6 V 6W ”和“3V 3W ”字样。

只闭合S 1、S 3时，滑动变阻器滑片P 位于某位置，灯L 1、L 2均正常发光，滑动变阻器消耗的电功率为P 1；此时只闭合S 1、S 2时，为保证灯L 1正常发光，滑片P 应向______移动（选填“左”或“右”），滑动变阻器消耗的电功率为P 2，则P 1∶P 2=_______。

解析 只闭合S 1，S 3时，滑片P 左侧电阻丝进入电路，灯L 1、L 2和滑动变阻器R 串联，由于L 1、L 2均正常发光，电路中电流A 1=I ，滑动变阻器R 两端的电压V 3V 3V 6V 1221=--=--=U U U U 滑图 2电路总电阻：Ω===12A1V 12I U R 总 其中滑动变阻器连入电路的电阻：Ω===3A1V 3I U R 滑只闭合S 1，S 2时，滑片P 右侧电阻丝进入电路，灯L 1和滑动变阻器R 串联此时电路总电阻变为：Ω=Ω+Ω=+'='13671R R R 总总电阻变大，电路中电流减小，灯泡L 1两端电压降低不能正常发光，要使灯泡L 1正常发光，滑动变阻器分去的电压要变小，应减小滑动变阻器进入电路的电阻，所以滑片向右移动，灯泡L 1才能正常发光。

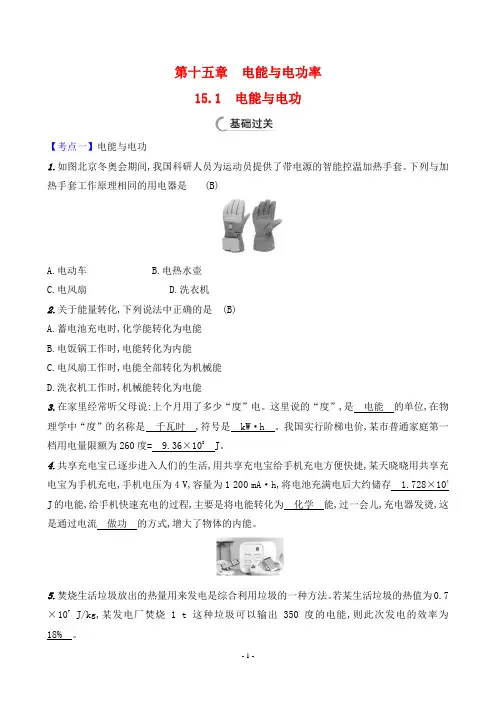

第十五章电能与电功率15.1 电能与电功【考点一】电能与电功1.如图北京冬奥会期间,我国科研人员为运动员提供了带电源的智能控温加热手套。

下列与加热手套工作原理相同的用电器是(B)A.电动车B.电热水壶C.电风扇D.洗衣机2.关于能量转化,下列说法中正确的是(B)A.蓄电池充电时,化学能转化为电能B.电饭锅工作时,电能转化为内能C.电风扇工作时,电能全部转化为机械能D.洗衣机工作时,机械能转化为电能3.在家里经常听父母说:上个月用了多少“度”电。

这里说的“度”,是电能的单位,在物理学中“度”的名称是千瓦时,符号是kW·h 。

我国实行阶梯电价,某市普通家庭第一档用电量限额为260度= 9.36×108J。

4.共享充电宝已逐步进入人们的生活,用共享充电宝给手机充电方便快捷,某天晓晓用共享充电宝为手机充电,手机电压为4 V,容量为1 200 mA·h,将电池充满电后大约储存 1.728×104 J的电能,给手机快速充电的过程,主要是将电能转化为化学能,过一会儿,充电器发烫,这是通过电流做功的方式,增大了物体的内能。

5.焚烧生活垃圾放出的热量用来发电是综合利用垃圾的一种方法。

若某生活垃圾的热值为0.7×107 J/kg,某发电厂焚烧 1 t这种垃圾可以输出350度的电能,则此次发电的效率为18% 。

6.生活垃圾的热值为3×106J/kg,某地的垃圾焚烧发电厂每天完全燃烧400 t生活垃圾,放出热量 1.2×1012J,放出热量的30%用来发电,每天可发电1×105kW·h。

【考点二】用电能表测量电功7.(多选)如图所示为小乐同学老家用的机械式电能表的示意图,下列说法正确的是(C、D )A.如图中时刻所示,电能表的读数为86 335 kW·hB.家中干路中的总电流为20 A时,该电能表可以工作C.每消耗1 kW·h的电能,电能表的转盘转3 600圈D.这种电能表,读数数字的单位是kW·h8.(2024·南宁期末)小明观察记录了家里本月末电能表的读数如图所示,示数为314.5 kW·h;如果上月末他家电能表的读数为224.5 kW·h ,按0.5元/度计算,小明家本月应付电费45 元。

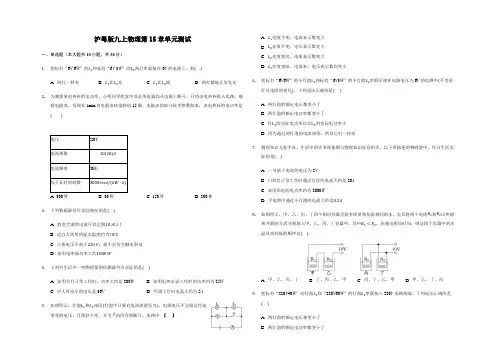

沪粤版九上物理第15章单元测试一、单选题（本大题共10小题，共30分）1.把标有“6V 6W”的L1和标有“6V 3W”的L2两灯串联接在6V的电源上，则()A. 两灯一样亮B. L1比L2亮C. L1比L2暗D. 两灯都能正常发光2.为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min内电能表转盘转动15圈．电能表的部分技术参数如表，该电热杯的电功率是( )电压220V电流规格10(20)A电流频率50Hz每千瓦时的转数3000revs/(kW⋅ℎ)A. 300 WB. 30 WC. 150 WD. 200 W3.下列数据最符合实际情况的是()A. 教室空调的电流可以达到10A以上B. 适宜人饮用的温水温度约为70℃C. 只要电压不高于220V，就不会发生触电事故D. 家用电冰箱功率大约1000W4.下列对生活中一些物理量的估测最符合实际的是()A. 家用台灯正常工作时，功率大约是200WB. 家用电热水壶工作时的功率约为25WC. 对人体安全的电压是36VD. 空调工作时电流大约为5A5.如图所示，灯泡L1和L2相同(灯泡中只要有电流就能发光)，电源电压不会超过灯能承受的电压，且保持不变．开关S由闭合到断开，电路中【】A. L1亮度不变，电流表示数变大B. L2亮度不变，电压表示数变小C. L2亮度变亮，电流表示数变大D. L1亮度变暗，电流表、电压表示数均变小6.把标有“6V6W”的小灯泡L1和标有“6V3W”的小灯泡L2串联后接在电源电压为6V的电路中(不考虑灯丝电阻的变化)，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯L1的实际电功率比灯L2的实际电功率小D. 因为通过两灯泡的电流相等，所以它们一样亮7.物理知识无处不在，生活中的许多现象都与物理知识息息相关，以下所描述的物理量中，符合生活实际的是()A. 一节新干电池的电压为2VB. 白炽灯正常工作时通过灯丝的电流大约是20AC. 家用彩电的电功率约为2000WD. 手电筒中通过小灯泡的电流大约是0.2A8.如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，先后将两个电阻R1和R2以串联和并联的方式分别放入甲、乙、丙、丁容器中，其中R1<R2，若通电相同时间，则这四个容器中的水温从高到低的顺序是()A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丙、丁、乙、甲D. 甲、乙、丁、丙9.把标有“220V40W”的灯泡L1和“220V60W”的灯泡L2串联接入220V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大10.一发电站向远处输送一定功率的电能，当输电电压为U时，输电线路上的损耗功率为P；若输出电压提高到3U时，输电线上损耗的功率为()A. 13P B. 16P C. 19P D. 3P二、填空题（本大题共5小题，共10.0分）11.把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中。

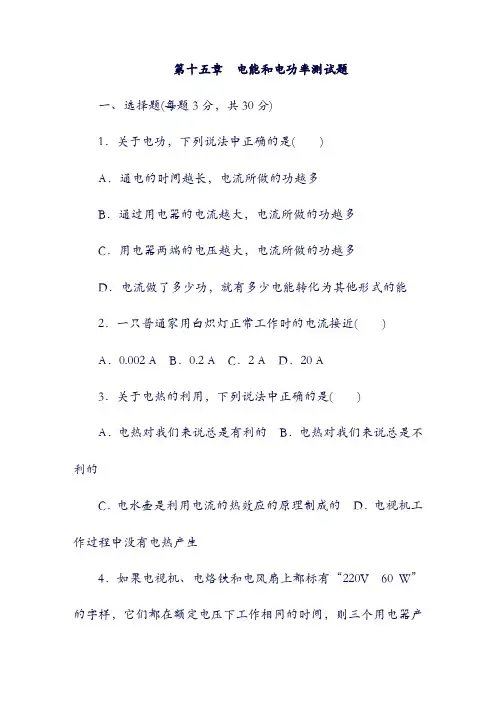

第十五章电能和电功率测试题一、选择题(每题3分，共30分)1．关于电功，下列说法中正确的是( )A．通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做了多少功，就有多少电能转化为其他形式的能2．一只普通家用白炽灯正常工作时的电流接近( )A．0.002 A B．0.2 A C．2 A D．20 A3．关于电热的利用，下列说法中正确的是( )A．电热对我们来说总是有利的B．电热对我们来说总是不利的C．电水壶是利用电流的热效应的原理制成的D．电视机工作过程中没有电热产生4．如果电视机、电烙铁和电风扇上都标有“220V 60 W”的字样，它们都在额定电压下工作相同的时间，则三个用电器产生的热量( )A．电烙铁最多B．电视机最多C．电风扇最多D．一样多5．如图1所示为某一电能表的表盘，对该表盘上的一些参数的理解，下列说法错误的是( )A．此时电能表的读数为120.7度B．“220 V”是指这个电能表应该在220 V的电路中使用C．“10(20) A”是指这个电能表使用时正常工作电流为10 A 或20 AD．“600 revs/(kW·h)”是指用电器每消耗1 kW·h的电能，电能表的转盘转过600转图1图26．小张同学在家发现客厅白炽灯发的光比卧室白炽灯发的光亮，对这种现象判断正确的是( )A ．客厅白炽灯灯丝的电流大B ．客厅白炽灯灯丝的电阻大C ．客厅白炽灯两端的电压大D ．以上判断都有可能7．如图2所示电路中，电源电压保持不变，开关S 由断开到闭合，下列表述中正确的是( )A ．电路总电阻变大B ．电路总功率变小C ．电压表示数变小D ．电流表示数变大8．现有一个标有“3 V 0.5 A ”字样的小灯泡，欲使它接在9 V 的电源两端后能正常发光，应该给它( )A ．串联一个3 Ω的电阻B ．并联一个6 Ω的电阻C ．串联一个12 Ω的电阻D ．并联一个9 Ω的电阻9．将额定电压相同的两个灯泡L 1、L 2串联后接入电路中，如图3所示，接通电路后发现L1要亮一些，则下列判断正确的是( )A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些图3图410．某同学利用如图4所示的电路，测量额定电压为2.5 V 小灯泡的额定功率，下列说法错误的是( )A．闭合开关前，滑片应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡的灯丝断了C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮二、填空题(每空2分，共36分)11．一个标有“220 V 100 W”字样的灯泡正常发光时，1 min 产生__________J的热量，1度电可供它正常工作________h.12．某型号摄像机的随机蓄电池的容量是“2 A·h”(“2 A·h”的含义是该蓄电池若以2 A的电流放电，可放电1 h)．若输出电压为12 V，这样的蓄电池充好电后，能释放的最大电能为____________J.13．两个电阻的阻值之比R1∶R2＝3∶1，把它们串联后接入某电路中，这时它们之中的电流之比是I1∶I2＝________，电功率之比P1∶P2＝________，在相等的时间内产生的热量之比Q1∶Q＝________.214．如图5所示是现在家庭常用的电子式电能表表盘，表盘上标有“3200 imp/(kW·h)”的字样，表示每消耗1 kW·h的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6 min，电能表指示灯闪烁了320次．该家用电器的额定功率是________W，则这个家用电器可能是________(选填“电热水壶”“台灯”或“电视机”)．图5图6.图6甲是通过灯泡L的电流跟其两端电压关系的图像．现将L与阻值为10 Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8 W．则电源电压是________V，此时通过R的电流是________A.16．现有“220 V 100 W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为________A；若将它接在电压为“110 V”的电路中，该灯泡的电阻为________Ω(不考虑温度对电阻的影响)，实际功率为________W，消耗1 kW·h的电能可供它连续工作________h.17．如图7所示，标有“12 V 24 W”字样的灯泡L和电阻R连接在电路中，灯泡正常发光，电流表的示数为3 A，则R的阻值为______Ω，它的电功率为________W.图7图8.如图8所示，电源电压不变，当开关S 1、S 2同时闭合时，电流表的示数是0.3 A ，电压表的示数是6 V ，R 1的阻值为________Ω.若两表互换位置，当开关S 2闭合、S 1断开时，电流表示数是0.2 A ，R 2消耗的电功率为________W.三、实验探究题(共22分)19．(10分)为了探究“电流产生的热量与电阻大小的关系”，小明采用了如图9所示的实验装置，其中R 1＜R 2.图9(1)实验中，R 1、R 2采用________的连接方法，通过它们的电流相等．(2)在通电时间相同时，两个烧瓶中煤油温度上升较高的是________(选填“甲”或“乙”)瓶．由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越____________(选填“多”或“少”)．(3)该实验中主要采用的研究方法为____________，在研究以下两个问题时，方法与此相同的是________．A．探究电流与电压的关系时，要保持电阻一定B．在研究光的传播情况时，用光线来表示光的传播情况20．(12分)如图10甲所示是“测定小灯泡的电功率”实验的电路图，图丙是即将连接完成的实验电路，其中电源为三节新干电池，灯泡的额定电压为3.8 V，灯丝的电阻约为10 Ω，滑动变阻器标有“10 Ω 1 A”的字样．甲乙丙图10(1)对照电路图，用笔画线代替导线，将如图丙所示的实验电路中未连接部分连接好．(2)闭合电路的开关后，若出现以下不正常现象(见下表)，请你从下列选项中选择可能的原因填入表中(填选项代号)．A．电路中a、b间断路B．电路中a、b间短路C．滑动变阻器连入电路中的电阻太小顺序电路中出现的不正常现象可能的原因灯泡的亮暗电流表示数I/A电压表示数U/V1 不亮0.54 02很亮，以致烧坏0.42 4.2 3 不亮 0 4.5(3)为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为________V ，若此时电流表的示数如图乙所示，则通过灯泡的电流为________A ，该灯泡的额定功率是________W.四、计算题(共12分)21．(6分)如图11所示，电源电压不变，小灯泡标有“6 V 3 W ”字样，滑动变阻器最大阻值为24 Ω.(1)小灯泡正常工作10 min 将消耗多少电能？(2)当滑片P 在中点时，小灯泡恰好正常发光，则电源电压为多少？图1122．(6分)图12甲是某种压力秤的电路原理示意图，电压表(量程为0～3 V)可对应显示压力的大小．已知R0＝100 Ω，电源电压U＝4.5 V保持不变，压力传感器R的阻值随所受的压力变化的图像如图乙所示．(设踏板的重力忽略不计)(1)当一个重力大小为600 N的中学生站在压力秤上时，电压表的示数为多少？(2)此时电路所消耗的总功率为多少？图12答案1．D 2．B 3．C 4．A 5.C 6.A 7.D 8．C 9．C 10．B 11．6×10310 12.8640013．1∶1 3∶1 3∶114．1000 电热水壶15．6 0.616．0.45 484 25 4017．12 1218．20 0.419．(1)串联(2)乙多(3)控制变量法 A20．(1)如图所示(2)B C A (3)3.8 0.38 1.44421．(1)小灯泡正常工作10 min 消耗的电能W ＝Pt ＝3 W ×10×60 s ＝1800 J.(2)当滑片P 在中点时，滑动变阻器接入电路的电阻值为R 滑＝12 Ω；电路中的电流：I ＝P U L ＝3 W 6 V＝0.5 A ， 滑动变阻器两端的电压：U 滑＝IR 滑＝0.5 A ×12 Ω＝6 V ，根据串联电路中电压规律可得，电源电压：U ＝U 滑＋U L ＝6 V ＋6 V ＝12 V.22．(1)当压力F ＝600 N 时，由图乙可知此时压力传感器的电阻R ＝150 Ω，电路中的电流：I ＝UR 0＋R ＝ 4.5 V 100 Ω＋150 Ω＝0.018 A ， 电压表示数U 0＝IR 0＝0.018 A ×100 Ω＝1.8 V.(2)总功率P 总＝UI ＝4.5 V ×0.018 A ＝0.081 W.。

九年级物理上册第十五章《电能与电功率》单元测试卷（粤教沪版含答案）《电能与电功率》题号一二三四五总分得分说明：1.本卷共有五大题，24小题.全卷满分100分，考试时间为100分钟.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.一、填空题一只标有“ＰＺ220－40”的灯泡，接在照明电路中正常发光，通过它的电流是________A，灯的电阻是________Ω。

一只电烙铁，正常工作时的电阻值为484Ω，它的额定电压为220V，那么，它的额定功是_________，通电10分钟，产生的热量是_________j。

家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。

小林家4月底电能表读数为2708.7?h，5月底电能表读数如图1所示，那么5月份他家消耗了?h的电能。

4.如图闭合，甲、乙两表是电压表时，两表示数之比S所示，当2．U甲:U乙=5:3；当S断开，甲，乙两表为电流表时，两表示数之比I甲:I乙=_________，此时R1与R2消耗的功率之比P1:P2=__________。

如图3是测定小灯泡电功率的实验电路。

闭合开关S，使滑片P向左不断移动，则电流表的示数_______。

电炉工作时电能转化成____________能，蓄电池充电时电能转化成____________能1度电是可供“220V100”的灯泡正常工作_______h，如果电压变为110V，那么该灯泡的实际功率是________.某校共有40个教室，每个教室都安装了100的白炽灯4盏，40的电教双控终端一台，每天这些用电器都正常工作3h，则这些用电器同时工作时的总电流是______A，如果把白炽灯都换为40的日光灯，则一个月可节约_______度电。

如图4是探究电流产生热量与电阻关系的电路，R1=5，R2=10，闭合开关后，电流表示数为1A．通过电阻R1的电流是A，通过电阻R2的电流在10s内产生的热量是____________j．10.如图5所示，在探究电流产生的热量与哪些因素有关的实验中通过观察____________________来判断电流产生的热量的多少。
