19.1 家庭电路 同步练习1(1)

19.1家庭电路1．图中，电灯、开关和插座的连接方式都符合安全用电要求的是（）A．B．C．D．2．某同学把台灯插头插入书桌边的插座上，闭合台灯开关，台灯不亮。

为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，台灯发光；用试电笔插入桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光。

关于台灯不亮的原因，下列说法正确的是（）A．进户线的火线断了B．进户线的零线断了C．书桌边的插座与火线断开D．书桌边的插座与零线断开3．下列说法中正确的是（）A．影响电阻大小的因素只有导体的材料、横截面积、长度B．家庭电路组成的正确顺序是进户输电线、总开关、电能表、保险装置、用电器C．滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻D．在并联电路中，当两灯都发光时，取下其中一盏，另一盏会熄灭4．学习了生活用电有关知识后，小明同学设计的在电路中接入插座、灯泡和开关的电路图如图所示，其中接法错误的元件是（）A．电灯L B．插座1C．插座2D．开关S 5．在家庭电路中，与电灯串联连接的是；（）A．电键B．电脑C．电话D．电炉6．如图家庭电路连接正确，各元件均正常，现将洗衣机接入三孔插座，有关说法正确的是（）A．若接地线断了，则人碰到洗衣机金属外壳一定会触电B．闭合开关时人接触B点或C点都可能引起触电C．电灯与洗衣机是并联的，开关与电灯是串联的D．把开关接在CD之间比接在AB之间更安全7．关于下列几个图形，说法正确的是（）A．图甲中装置内的空气被压缩时内能减小B．图乙中家用电能表是一种测量电功率的仪表C．图丙中试电笔当氖管发光时有微弱电流通过人体D．图丁中内燃机在做功冲程中将机械能转化为内能8．如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（）A．洗衣机工作时其金属外壳需要接地B．电能表是测量家庭电路中用电器总功率的仪表C．台灯与电视机均接人电路正常工作时它们是串联关系D．如果总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的9．关于家庭电路和安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的电冰箱和空调是串联的C．使用测电笔时手指不能接触笔上的金属体D．插线板上指示灯发出的红光是红外线10．小明在科技馆参观“1度电的作用”展品后，绘制了1度电可供他家中的一些家用电器在额定功率下持续工作的时间图，如图所示．关于图中家用电器的比较，下列说法中正确的是（）A．节能灯正常工作的电流最大B．电脑每月用电一定比白炽灯多C．电扇的额定功率比白炽灯的额定功率大D．白炽灯正常工作时电压最大11．如图所示是小明常用的一个插线板。

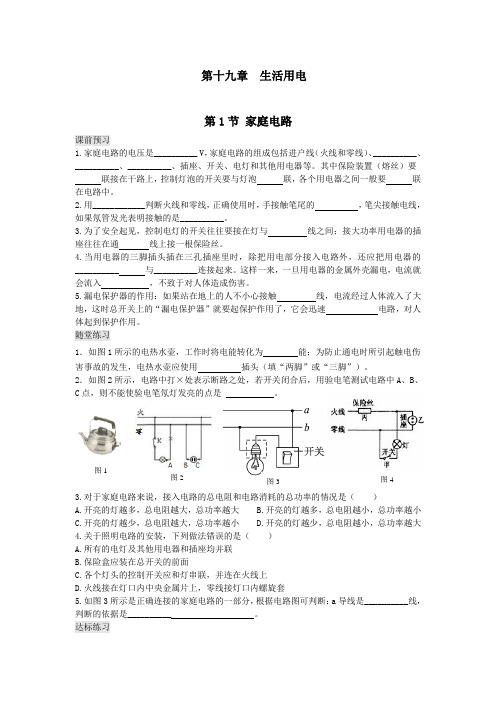

第十九章生活用电第1节家庭电路课前预习1.家庭电路的电压是__________ V，家庭电路的组成包括进户线（火线和零线）、__________、__________、__________、插座、开关、电灯和其他用电器等。

其中保险装置（熔丝）要联接在干路上，控制灯泡的开关要与灯泡联，各个用电器之间一般要联在电路中。

2.用____________判断火线和零线，正确使用时，手接触笔尾的，笔尖接触电线，如果氖管发光表明接触的是__________。

3.为了安全起见，控制电灯的开关往往要接在灯与线之间；接大功率用电器的插座往往在通线上接一根保险丝。

4.当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________ 与__________连接起来。

这样一来，一旦用电器的金属外壳漏电，电流就会流入，不致于对人体造成伤害。

5.漏电保护器的作用：如果站在地上的人不小心接触线，电流经过人体流入了大地，这时总开关上的“漏电保护器”就要起保护作用了，它会迅速电路，对人体起到保护作用。

随堂练习1．如图1所示的电热水壶，工作时将电能转化为能；为防止通电时所引起触电伤害事故的发生，电热水壶应使用插头（填“两脚”或“三脚”）。

2．如图2所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是。

3.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越多，总电阻越小，总功率越小C.开亮的灯越少，总电阻越大，总功率越小D.开亮的灯越少，总电阻越小，总功率越大4.关于照明电路的安装，下列做法错误的是（）A.所有的电灯及其他用电器和插座均并联B.保险盒应装在总开关的前面C.各个灯头的控制开关应和灯串联，并连在火线上D.火线接在灯口内中央金属片上，零线接灯口内螺旋套5.如图3所示是正确连接的家庭电路的一部分，根据电路图可判断：a导线是__________线，判断的依据是__________ 。

人教版物理九年级第十九章第1节家庭电路同步练习一、选择题1、家庭电路中，能使测电笔氖管发光的电线是（）A、火线B、零线C、地线D、以上三根线都能2、家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（）A、会浪费电B、这些电器不能正常工作C、会缩短这些电器的使用寿命D、人接触这些电器会有触电的可能3、如图所示的家庭电路中，闭合开关后灯泡不亮。

用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。

用试电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A、灯泡短路B、灯丝断了C、开关接触不良D、插座短路4、下列数据不符合实际的是（）A、家庭电路的电压是220VB、动力电路的电压是380VC、一节蓄电池的电压是2VD、人体的安全电压是36V5、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A、开亮的灯越多，总电阻越大，总功率越大B、开亮的灯越多，总电阻越小，总功率越小C、开亮的灯越少，总电阻越大，总功率越小D、开亮的灯越少，总电阻越小，总功率越大6、关于家庭电路和安全用电，下列说法中不正确的是（）A、人站在绝缘物上不会触电B、开关要接在火线上C、家用电器的金属外壳要接地D、熔丝烧断是电路中电流过大7、如图所示的家庭电路中，有两个器件连接错误，它们是（）A、闸刀开关和带开关的灯泡B、带开关的灯泡和带熔丝的二线插座C、带开关的灯泡和三线插座D、闸刀开关和三线插座8、某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A、火线上的保险丝应该改装到零线上B、甲处应装用电器，乙处应装开关C、当用电器功率增大时，通过保险丝的电流就增大D、当保险丝熔断后，可以用铜丝代替9、下列各种情况容易发生触电事故的是（）A、火线断路B、用电器金属外壳接地C、使用大功率家用电器D、发现高压输电线掉落地面时，快步赶去用木棍挑开10、某家庭电路的部分组成如图所示，下列说法正确的是（）A、图中三个插座是串联的B、控制灯泡的开关S要接在火线上C、三脚插头的用电器也可插入两孔插座D、闭合开关S时，灯泡不亮，一定是零线某处断路11、如图所示的四个家庭电路中在连接正确的是（）A、B、C、D、12、在家庭电路中，如图5所示的电灯、开关和插座的连线正确的是（）A、A处B、B处C、C处D、D处13、家庭里照明用的电灯是并联的，下列情况可作判断依据的是（）A、闭合开关，电灯会发光B、熄灭任何一只电灯，都不会影响其它电灯亮与灭C、断开开关，电灯会熄灭D、只有把接线情况整理清楚，才能进行判断14、用测电笔辨别火线与零线时，下列图中正确的操作方法是（）A、①②B、①③C、②④D、①④15、学校电工要给教室安装一个三孔插座（如图所示），其中接地的孔是（）A、aB、bC、cD、a和b二、填空题16、家庭电路的电压为________V，家庭电路中，开关与其所控制的用电器是________的，插座与插座之间是________的。

人教版物理九年级全册 19.1 家庭电路同步练习（1）姓名:________ 班级:________ 成绩:________考试须知：1、请首先按要求在本卷的指定位置填写您的姓名、班级等信息。

2、请仔细阅读各种题目的回答要求，在指定区域内答题，否则不予评分。

一、单选题 (共14题；共14分)1. （1分） (2018九上·青岛期末) 下列做法符合安全用电原则的是（）A . 用铜线代替熔断的保险丝B . 有人触电时，用手将其拉开C . 控制灯泡的开关接在火线上D . 洗衣机不使用三孔插座2. （1分）关于家庭电路和安全用电，下列说法正确的是（）A . 家庭电路中开关接在火线或零线上都可以B . 雷雨天，可以在大树下避雨C . 低于220V的电压对人体都是安全的D . 发现有人触电时不能直接用手拉开触电者3. （1分） (2016九·桂阳月考) 关于家庭电路和安全用电，下列选项中正确的是（）A . 家庭电路中必须安装保险丝或空气开关B . 在未断开电源开关的情况下更换灯泡C . 我国家庭电路的电压值为380VD . 用湿布擦拭正在工作的台灯4. （1分）(2018·威海) 下列关于家庭电路和安全用电常识的说法，错误的是（）A . 开关应该接在火线与灯泡之间B . 若空气开关“跳闸”，一定是使用了大功率用电器C . 使用试电笔判断火线、零线时，手要按住笔尾金属体D . 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连5. （1分）(2016·高阳模拟) 关于下面四幅图说法正确的是（）A . 甲图金属箔张开说明绝缘棒带正电B . 乙图弹簧秤示数等于左边钩码重力的一半C . 丙图说明液体压强跟液体密度有关D . 丁图中人手不应该接触测电笔笔尾金属体6. （1分）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A . 插座发生短路了B . 进户的零线断了C . 进户的火线断了D . 某盏电灯的灯丝断了7. （1分）关于如图所示的四幅图片，下列说法正确的是（）A . 使用三孔插座是为了使用方便B . 三脚插头内有一根导线与用电器的外壳相连C . 保险丝烧断一定是发生了短路D . 高压警示牌提醒我们安全电压为220V8. （1分）(2018·阜新) 下列有关家庭电路的说法正确的是（）A . 空气开关“跳闸”后,立即重新合上B . 选用插座时,所有家用电器都使用两孔插座C . 家庭电路中各个用电器应该是并联的D . 控制用电器的开关要连接在零线和用电器之间9. （1分）(2018·宝安模拟) 应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为（）A . 手接触火线时，手不会发光，无法辨别火线B . 手接触零线时，通过人体的电流很大，人体会触电C . 氖管发光时，一定不会有电流通过人体D . 氖管发光时，通过人体的电流很小，人体不会触电10. （1分）(2018·成都) 关于家庭电路和安全用电，下列说法准确的是（）A . 控制各灯具的开关都应该安装在零线上B . 有金属外壳的用电器都使用两脚插头C . 应该定期对漏电保护器进行例行试验D . 不接触高压设备就不会引起触电事故11. （1分） (2018九上·宜春期末) 某家庭电路的组成如图所示，下列说法正确的是（）A . 控制灯泡的开关可以接在零线上B . 图中的四个插座中有三个是并联的C . 有金属外壳的家用电器必须使用三孔插座，以确保安全D . 彩灯接入电路后都不亮，可能是其中的一个小彩灯短路12. （1分）(2011·朝阳) 下列四种情况（如图所示）中，符合安全用电原则的是（）A . 使用试电笔B . 用湿抹布在发光的灯泡周围擦拭C . 雷雨天站在大树下避雨D . 接线盒中开关和三孔插座的接线13. （1分）(2016·自贡) 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A . 火线上的保险丝应该改装到零线上B . 甲处应装用电器，乙处应装开关C . 当用电器功率增大时，通过保险丝的电流就增大D . 当保险丝熔断后，可以用铜丝代替14. （1分）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A . 灯泡L1所在支路正常B . 灯泡L2所在支路断路C . 灯泡L3所在支路短路D . 装好保险丝，合上所有开关后，灯泡都能正常发光二、填空题 (共10题；共10分)15. （1分）我国家用照明电路的电压为________伏，各用电器之间是________连接的（选填“串联”或“并联”）．家用电饭煲工作时是________ 转化为内能．16. （1分） (2019九上·昭平期末) 家庭电路的电压是________V：对人体安全的电压不高于________V．17. （1分）家庭电路的火线与零线之间的电压为________V，考虑到用电安全，家庭电路中一般还接有________线，防止发生人员触电事故．照明电灯与控制开关之间应该________（选填“串联”或“并联”），同时还要让控制开关接在________．18. （1分）写出与下列现象相关的物理知识：家庭电路中零线．火线相接触引起火灾：________；新交通法规定汽车司机驾车时要系好安全带：________．19. （1分） (2017九上·东台月考) 家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1 ，若L正常发光，说明L1________；只闭合S、S2 ，若L发出暗红色的光(发光不正常)，说明L2________(填“正常”“短路”或“断路”)．通常人体安全电压不高于________V，生活中要注意用电安全．20. （1分）(2017·成都模拟) 在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．21. （1分）(2012·苏州) 家庭照明电路中的用电器间是________（串联/并联）连接的；使用测电笔检测电路时，若氖管发光，表明测电笔的笔尖接触的是________（火/零）线．22. （1分）(2017·兰州) 用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器________（选填“得到”或“失去”）电子，所带的________（选填“正”或“负”）电荷增多的缘故．23. （1分）(2018·都江堰模拟) 生活经验告诉我们，家庭中的电灯、冰箱等电器之间的连接方式是________（选填“并”或“串”）联；冰箱的电源插座都用三孔插座，三脚插头的________（选填“火线”、“零线”或“地线”）脚应与冰箱的金属外壳相连。

19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。

请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。

6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。

给我一个支点，可以撬起整个地球。

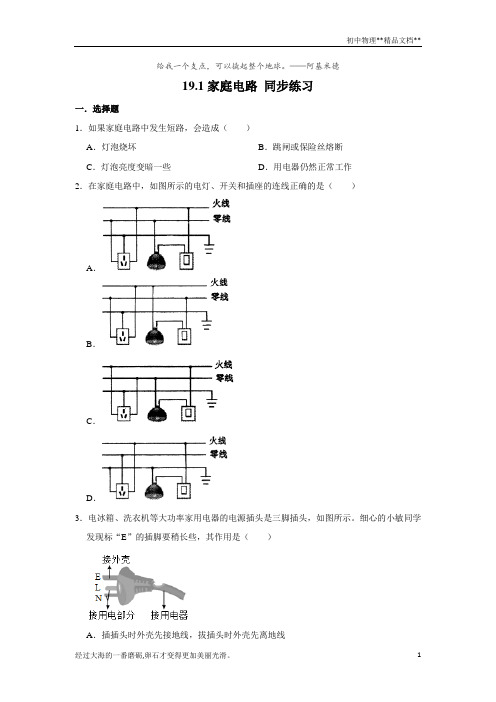

——阿基米德19.1家庭电路同步练习一．选择题1．如果家庭电路中发生短路，会造成（）A．灯泡烧坏B．跳闸或保险丝熔断C．灯泡亮度变暗一些D．用电器仍然正常工作2．在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（）A．B．C．D．3．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。

细心的小敏同学发现标“E”的插脚要稍长些，其作用是（）A．插插头时外壳先接地线，拔插头时外壳先离地线B．插插头时外壳先接地线，拔插头时外壳后离地线C．插插头时外壳后接地线，拔插头时外壳先离地线D．插插头时外壳后接地线，拔插头时外壳后离地线4．如图所示，关于家庭电路和安全用电，下列说法正确的是（）A．电冰箱接入三孔插座后，灯和电冰箱是串联的B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C．闭合开关后，用试电笔接触A点时，氖管发光D．若空气开关“跳闸”，一定是电路的总功率过大5．将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．6．某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36V B．灯泡L1和L2串联C．开关S1的位置正确D．开关S2只控制灯泡L27．如图所示的家庭电路中，下列说法正确的是（）A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常8．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。

学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。

小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（）A．1、2B．1、4C．2、4D．3、59．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。

19.01生活用电-家庭电路同步练习01BY LEX导航：01、家庭电路的组成：（1）家庭电路的组成：进户线(火线、零线)、电能表、总开关、保险装置、用电器、插座、灯座、开关。

（2）家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

02、组成家庭电路各部分的作用：（1）火线和零线：进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线。

火线和零线之间有220 V的电压，火线和地线之间也有220 V的电压，正常情况下，零线和地线之间的电压为0 V.（2）电能表：安装在家庭电路的干路上，原因是：这样才能测出全部家用电器消耗的电能。

（3）保险盒：保险盒（常用的有：保险丝、空气开关）与所保险的电路串联，且只接在火线上。

（4）三脚插头和漏电保护器A、三脚插头其中的一条接火线（通常标有L字样），一条接零线（标有N），第三条接用电器的金属外壳，插座上相应的导线和大地相连（标着E）。

B、三脚插头肿与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，这样设计是为了：插头插入插座时，用电器外壳先接地；拔出时，电器外壳后离开地线。

C、正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路。

如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器就会迅速切断电流，对人身起到保护作用。

（5）用电器（电灯）、开关A、白炽灯是利用电流的热效应进行工作的。

小功率的灯泡灯丝细而长；大功率的灯泡灯丝粗而短。

B、灯泡的种类：螺丝口和卡口；螺丝口灯泡的螺旋接零线，灯泡尾部的金属柱通过开关后接火线。

03、测电笔A、用试电笔可以判断哪条是火线。

使用时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光；如果笔尖接触的是零线，不能形成闭合电路，氖管中不会有电流，也就不会发光。

B、测电笔的使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

19.1家庭电路【基础练习】知识点1家庭电路的组成1.图1中的家庭电路元件,连接顺序正确的是()图12.家庭电路中安装是为了测量和记录用户消耗的电能,安装是为了在电流过大时切断电路,对用电器起到保护作用。

在家庭电路的连接中,插座与灯泡是(选填“串联”或“并联”)的;开关要与直接相连;熔丝要串联在(后两空均选填“火线”或“零线”)上。

3.如图2所示,下列四种关于螺口灯泡和开关的连接中正确的是()图2知识点2火线和零线4.试电笔的用途是以及检查电气设备的外壳是否带电。

如图3所示,将试电笔插入两孔插座的右孔中,氖管发光,表明右孔内接的是线;如果电路连接正确,将试电笔插入左孔中,氖管(选填“会”或“不会”)发光。

图35.如图4所示,甲、乙两种使用试电笔的方法中正确的是(选填“甲”或“乙”)。

图46.如图5所示家庭电路的示意图中,火线是,零线是。

图5知识点3三线插头和漏电保护器7.如图6所示是家庭电路中的三孔插座和三脚插头示意图。

下列说法正确的是 ()图6A.三脚插头的三个脚一样长B.插孔E是用来接零线的C.插孔L是用来接零线的D.标有“E”的插脚能确保插入插座时,用电器外壳先接地8.如果站在地上的人不小心接触了线,电流经过人体流入大地,这时总开关上的(选填“漏电保护器”或“空气开关”)会迅速切断电路,对人体起到保护作用。

【能力提升】9.如图7所示的家庭电路中,有两个器件连接错误,它们是()图7A.带开关的灯泡和三孔插座B.带开关的灯泡和带熔丝的两孔插座C.闸刀开关和带开关的灯泡D.闸刀开关和三孔插座10.试电笔是电工必备的检测设备,其结构如图8所示。

关于它的使用,以下说法错误的是()图8A.试电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入试电笔中B.当笔尖接触导线时,绝不允许用手或身体的其他部位再去接触笔尾C.使用试电笔时,要保证导线、试电笔、人体与大地构成回路D.笔尖、电阻、氖管、弹簧和笔尾是导体,外壳是绝缘体11.[2019·绵阳]正确使用插线板是安全用电的要求。

给我一个支点，可以撬起整个地球。

——阿基米德19.1家庭电路同步练习一．选择题1．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q 点时氖管均不发光。

若仅有一处发生断路，则该处可能是（）A．熔丝处B．P、M 间某处C．M、N 间某处D．N、Q 间某处2．如图所示，当开关S闭合时，灯L正常发光。

把一开关断开的台灯插头插在图中的插座里，发现台灯不亮，灯L也熄灭。

用测电笔分别接触插座两孔及A，B两点时，氖管都不发光。

造成这种现象的原因可能是（）A．台灯插头短路B．台灯灯头短路C．台灯开关短路D．进户线零线断路3．小明家空气开关自动跳闸了，原因可能是（）A．灯泡灯丝断了B．开关内两根线相碰C．电线的绝缘皮破损D．用电器的金属外壳没有接地4．关于家庭电路和安全用电，下列说法中正确的是（）A．控制电灯的开关连接在零线和电灯之间B．家庭电路中可以不安装保险丝或空气开关C．我国家庭电路使用的交流电，其电压是220V，频率是50HzD．使用试电笔时，可以用手指接触试电笔笔尖的金属部分5．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路6．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。

用试电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．入户零线断路B．灯泡短路C．开关接触不良D．灯丝断了7．图为试电笔的结构及使用方法，下列说法正确的是（）A．若氖管发光，说明人体成为了电流的通路B．试电笔可以判断物体是带正电还是带负电C．笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲乙都可以8．小金将手提电脑的电源线插头插入墙上一个三孔插座时，听到一声巨响，同时室内电灯全部熄灭。

⼈教版九年级全⼀册19.1家庭电路同步练习（带答案）家庭电路同步练习⼀、单选题1.在家庭电路中：从进户开始要顺次安装下列元器件再接⽤电器，其先后次序正确的是()A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置2.下列关于家庭电路的说法正确的是()A. 家庭电路中各⽤电器都是串联在电路中的B. 发⽣触电事故时，不能⽤⼿去拉触电者，⽽应先切断电源C. 控制⽤电器的开关应接在该⽤电器和零线之间D. 当⼲路中电流过⼤时，漏电保护器就会⾃动切断电路3.下列估测数据中，最接近实际的是()A. 家电空调的额定电功率为100WB. 节能灯正常⼯作时的电流为1AC. 家庭电路两孔插座间电压为220VD. 长1m，截⾯积1mm2的纯铜导线电阻为0Ω4.⼩椿同学设计了⼀种照明电路，其设计要求是：⽤两个开关控制⼀盏灯，两个开关同时闭合灯才能发光，只闭合其中任意⼀个开关，灯都不能发光。

下⾯四幅电路图中，既符合上述要求，⼜符合安全⽤电要求的是()A. B.C. D.5.婷婷对某些家⽤电器的⼯作参数进⾏了估计，其中正确的是()A. 普通电吹风机的⼯作电流近似于0.3AB. 微波炉连续⼯作1h，消耗的电能约为0.1度C. 21英⼨电视机的电功率约为120WD. 普通电炉正常⼯作时的电阻⼤约为1000Ω6.如图所⽰为家⽤电饭锅，与它有关的下列数据最符合实际的是()A. 正常⼯作时的电流是0.01AB. 正常⼯作时的电压为12 VC. 正常⼯作时的功率为700 WD. 正常⼯作1⼩时消耗的电能约为360 J7.某家庭电路的部分电路如图所⽰，其中甲、⼄两处分别装⽤电器和开关．对此电路，下列说法正确的是A. 甲处应装⽤电器，⼄处应装开关B. 当保险丝熔断后，可以⽤铜丝代替C. ⽕线上的保险丝应该改装到零线上D. 当⽤电器功率增⼤时，通过保险丝的电流就增⼤8.如图所⽰是家庭电路中的三孔插座和三脚插头⽰意图。
