家庭组成顺序：、、、、，各自作用：、、
家电路电路中两条线叫：、开关与灯泡间、用电器间连接方法：、，开关必须接在：
庭试电笔构造：、、、、作用：使用注意：、内部电阻作用：，电三孔插座的接线方法：三线插头分别接在用电器的位置：金属外壳必须原因：
路原因：①因为：，②因为：，用电器过多，灯变暗因为：过大保险丝特点材料：作用：选择要求：注意：保险丝工作原理：接线方法：漏电保护器作用：
触电：对人体造成伤害的关键因素有：、，触电分为：①（、）指在、间，通过形成，线触电：指在、间，通过形成，②（、）
安全用电基本原则：、，发生触电意外应：、闸刀开关连接时，电源线连接在_____上，而且应装在____。
四生活用电

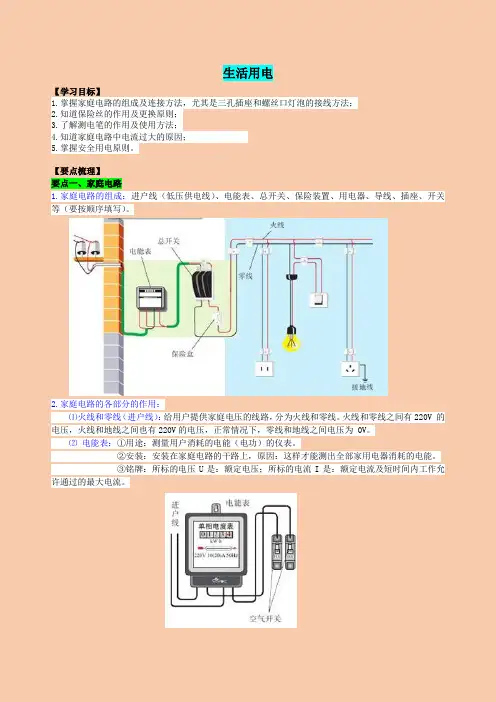

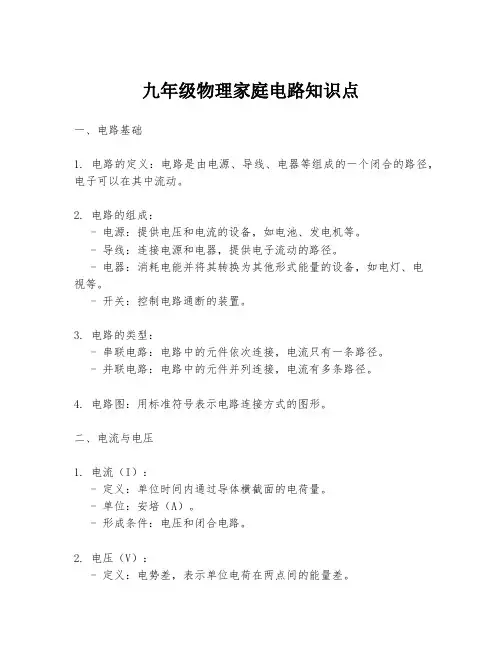

(一)、家庭电路：1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：
⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V
②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。举例：☆测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因是：（至少填两种可能原因）测电笔氖管已坏；手没有接触笔尾金属体；火线断路。☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段零线通过用电器和火线构成通路。
⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏
⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。②安装：家庭电路的干路上，空气开关的静触点接电源线
⑷保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到
熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：④连接：与所保护的电路串联，且一般只接在火线上
⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
应用举例：☆某家庭需要使用10A保险丝，可只有5A 和15A 保险丝。如何分别来代替使用：①可用两根5A保险丝并起来代用；②可将15A 保险丝用刀轻切一小口使剩余部分截面积和10A保险丝截面积相同。
⑸插座：①作用：连接家用电器，给可移动家用电器供电。②种类：固定插座、可移动插座二孔插座、三孔插座
③安装：并联在家庭电路中，具体接线情况：1接火线
2
把三脚插头插在三孔插座里，在把用电部分连入电路
的同时，
⑹用电器（电灯）、开关：①白炽灯是利用
电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力,
并阻止灯丝升华。灯泡长期使用会变暗，原因是：
灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
②灯泡的种类：螺丝口卡口。螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接
火线：原因：防止维修触电③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯
(二)、家庭电路电流过大的原因：
1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝
(三)、安全用电：1、触电事故：①定义：一定强度的电流通过人体所引起的伤害
②危险性：与电流的大小、通电时间的长短等因素有关。
③安全电压：不高于36V，动力电路电压380V，家庭电路电压220V都超出了安全电压。
2、触电形式：单线触电
家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
高压触电高压电弧触电
跨步电压触电 3、安全用电原则：不接触低压带电，不靠近高压
3
火
零
动态电路 1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”） 2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”） 3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”） 4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”） 5．在如图所示的电路中，电源电压保 持不变。闭合电键S，当滑动变阻器的滑片P向右 移动时，电压表V的示数将_______，电流表A1与 电流表A示数的比值将_______（选填“变小”、“不变”或“变大”） 6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。 7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”）

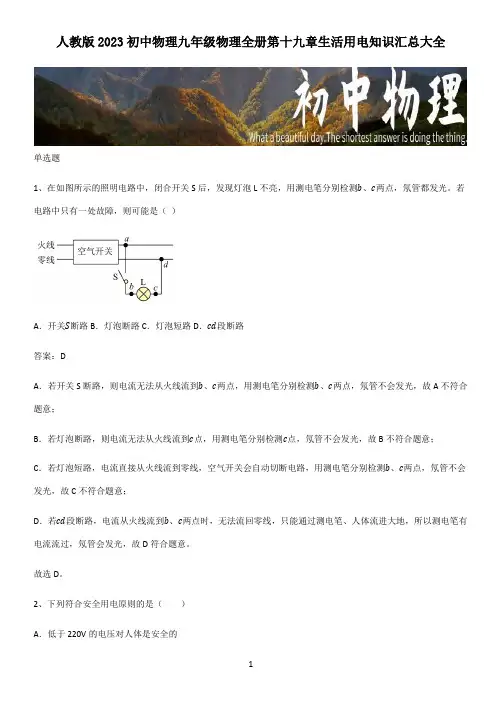

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。” 6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。 初中物理家庭电路专题练习 一．选择题（共18小题） 1．（2015?十堰一模）人们生活水平逐渐提高，家用电器不断增多，在家庭电路中，下列说法正确的是（）A ． 家中用电器与插座是串联的 B ． 使用测电笔时，不能用手接触到笔尾金属体 C ． 在更换灯泡之前应首先断开开关 D ． 家庭电路电压是安全电压 2．（2015?郑州二模）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电 路，下列说法正确的是（） A ． 火线上的保险丝应该改装到零线上 B ． 甲处应装开关，乙处应装用电器 C ． 使用试电笔辨别火线和零线时，手指不可以碰到笔尾金属体 D ． 当保险丝熔断后，可以用铜丝代替 3．（2015?四川校级模拟）下晚自习回家后，刻苦努力的小俊同学想用台灯照明继续看书学习．当他把台灯的插头插入插座后，闭合开关时，室内所有用电器全部停止工作，再用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（） A ．插座短路B ． 灯座短路C ． 干路零线断 路 D ． 台灯灯丝熔 断 4．（2015?鄂州模拟）某家庭电路的电度表标有“220V 10A”字样，家中正在使用的电器有一台100W的电冰箱，两个40W的日光灯．此时需要再用一个20W的台灯，可每当台灯的插头插进插座时，空气开关就“跳闸”，发生这种现象的原因可能是（） A．用电器的总功率过大B．日光灯管断路 C．插头或台灯短路D．电冰箱的功率突然增大
九年级物理电路图与实物图 一．选择题（共3小题） 1．（2014?宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D． 2．（2013?岳阳）与所示实物图相对应的电路图是下图中的（） A．B．C．D． 3．（2013?成都）在图中的四幅电路图中，与如图所示实物图对应的是（） A ． B．C．D． 二．解答题（共27小题） 4．（2014?菏泽）根据图1所示的实物连接图，在图2的框中画出电路图． 5．（2014?贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
6．（2014?徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”． 7．（2014?金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作． 8．（2014?江津区模拟）根据图1的电路在图2的方框内画出电路图． 9．（2014?甘谷县模拟）根据实物图画出电路图 10．（2014?临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图． 11．（2014?资阳模拟）根据实物图，画出相应的电路图．
12．（2014?海城市模拟）画出如图对应的电路图． 13．（2014?澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观） 14．（2014?番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流． 15．（2014?静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流． 16．（2014?黄浦区三模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．
中考物理必考家庭电路知识点总结，中考题型讲解，寒假复习必备!家庭电路 一、知识点梳理 (一)、家庭电路: 1、家庭电路的组成部分:低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。 2、家庭电路的连接:各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。 3、家庭电路的各部分的作用: ⑴低压供电线:给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V ⑵电能表:
①用途:测量用户消耗的电能(电功)的仪表。 ②安装:安装在家庭电路的干路上，原因:这样才能测出全部家用电器消耗的电能。 ③铭牌:所标的电压U是:额定电压所标的电流I是:允许通过的最大电流 UI是:电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏 ⑶闸刀(空气开关): ①作用:控制整个电路的通断，以便检测电路更换设备。 ②安装:家庭电路的干路上，空气开关的静触点接电线 ⑷保险盒: ①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成 ②保险原理:当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用
③电路符号: ④连接:与所保护的电路串联，且一般只接在火线上 ⑤选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。[学#科#网] ⑥规格:越粗额定电流越大。 注意:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生 的热量少，铜的熔点高，不易熔断。 ⑸插座:[ZXXK] ①作用:连接家用电器，给可移动家用电器供电。 ②种类: 固定插座、可移动插座 二孔插座、三孔插座
九年级物理专题练习--动态电路1．上海市第二十七届“大同中学杯”物理竞赛设计一个如图3所示的电路，a表示定值电阻，b表示滑动变阻器，电源电压保持不变。其中，a有阻值分别为R1、R2的两个定值电阻可供选择，b有最大阻值分别为R3、R4的两个滑动变阻器可供选择，且R1＜R2＜R3＜R4。要求：闭合开关，在移动变阻器滑片P的过程中，电流表示数的变化量最大。则正确的选择是() 图3 A．a选R1，b选R4B．a选R1，b选R3 C．a选R2，b选R3D．a选R2，b选R4 2．上海市第二十八届“大同中学杯”物理竞赛某同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，根据数据分析，连接的电路可能是图4中的() 图4 3．上海市第三十届“大同中学杯”物理竞赛在如图5所示的电路中，电源电压保持不变，R0为定值电阻，L1、L2为两个小灯泡，闭合开关，将滑动变阻器的滑片由左向右滑动时，下列说法中正确的是()
图5 A．小灯泡L2变暗，电压表V1的示数变小，电压表V2的示数变大 B．小灯泡L1变暗，电压表V1的示数变小，电压表V2的示数变大 C．小灯泡L2变亮，电压表V1的示数变大，电压表V2的示数变小 D．小灯泡L1变亮，电压表V1的示数变大，电压表V2的示数变小 4．上海市第二十九届“大同中学杯”物理竞赛在如图6所示的电路中，电阻R1标有“6 Ω1 A”字样，R2标有“3 Ω 1.2 A”字样，电流表A1、A2的量程均为0～3 A，电压表量程为0～15 V，在a、b间接入电压可调的电源。闭合开关S后，为保证R1、R2均不损坏，则允许的最大电源电压和此时通过电流表A1的电流分别为() 图6 A．9 V，1 A B．3.6 V，1.8 A C．9.6 V，1 A D．3.6 V，2.2 A 5．上海市第二十八届“大同中学杯”物理竞赛(多选)如图7所示，电流表A1和A2的示数分别为3 A和2 A，若将R2、R3、R4中的某两个电阻互换，其他条件不变，发现两电表的示数不变。则通过R1的电流为() 图7 A．3.5 A B．4.0 A C．4.5 A D．5.0 A 6．如图8所示，滑动变阻器M的总电阻为10 Ω，滑动变阻器N的总电阻为200 Ω，电阻R的阻值约为20 Ω。为了使电压表的示数略微增大，应该()

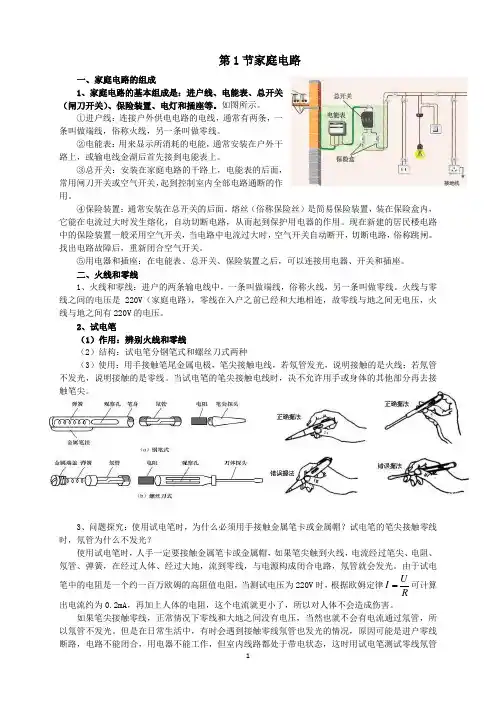

第1节家庭电路 【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。 （1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。 （2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。（4）保险装置：通常安装在总开关的后面。常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。 （5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。 【知识点二】火线和零线 （1）火线和零线之间的电压是220V。火线与地面间的电压为220V。正常情况下，零线之间和地线之间的电压为0V。 （2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。 （3）测电笔： ①作用：辨别火线和零线，检查电器设备的外壳是否带电。 ②结构：试电笔分钢笔式和螺丝刀式两种。 ③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。 ④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。 【知识点三】三脚插头和漏电保护器 （1）插座 ①作用：连接家用电器，给可移动的家用电器供电 ②种类：两孔插座、三孔插座 ③安装：并联在家庭电路中 ④接线： 两孔插座：左零右火 三孔插座：左零右火上接地 （2）三脚插头
