教案：人教版九年级物理19.1《家庭电路》一、教学内容本节课的教学内容选自人教版九年级物理教材第19.1节《家庭电路》。
本节课的主要内容包括：家庭电路的组成、电路的连接方式、电路的状态、电路中的电流、电压和电阻等。
二、教学目标1. 让学生了解家庭电路的基本组成和电路的连接方式。
2. 使学生掌握电路的状态，电流、电压和电阻的概念。
3. 培养学生动手操作能力和团队协作能力。
三、教学难点与重点重点：家庭电路的组成、电路的连接方式、电路的状态。
难点：电流、电压和电阻的概念及其关系。
四、教具与学具准备教具：多媒体课件、电路图、实物电路、电流表、电压表、电阻表。
学具：笔记本、笔、电路图、实验器材。
五、教学过程1. 实践情景引入：通过展示一个家庭电路的实物图，让学生观察并描述家庭电路的组成和电路的连接方式。
2. 知识讲解：讲解电路的状态，电流、电压和电阻的概念。
以生活中的实例为例，解释电流、电压和电阻的关系。
3. 例题讲解：出示一些关于家庭电路的例题，引导学生运用所学知识解决问题。
如：一个家庭电路中，有两个灯泡，一个电流表，一个电压表，如何测量电路中的电流和电压？4. 随堂练习：让学生分组进行实验，利用电流表、电压表、电阻表测量电路中的电流、电压和电阻，并填写实验报告。
5. 课堂小结：六、板书设计板书内容主要包括：1. 家庭电路的组成2. 电路的连接方式3. 电路的状态4. 电流、电压和电阻的概念及其关系七、作业设计1. 请用所学知识，绘制一个简单的家庭电路图。
2. 解释电流、电压和电阻的关系，并举例说明。
3. 请列举生活中常见的家庭电路故障，并说明故障原因。
八、课后反思及拓展延伸1. 课后反思：本节课通过实物电路、例题讲解和实验操作，使学生掌握了家庭电路的组成、电路的连接方式、电路的状态以及电流、电压和电阻的概念。
但在教学过程中，对于电流、电压和电阻的关系的讲解，部分学生仍存在理解困难。
在今后的教学中，应更加注重引导学生通过实验观察和分析，加深对这三个物理量的理解。
家庭电路授课目的：一、知识目标:1.知道家庭电路的组成及各部分电路元件的作用以及连接序次。
2.认识火线、零线 , 试电笔的构造及使用。
3.认识使用三线插头为什么安全及漏电保护器的原理。
二、过程与方法:1.经过观察和实验 , 学习家庭电路的组成及各部分的作用 , 从而培养学生主动参加研究问题的能力。
2.经过联系生活本质 , 培养学生利用物理知识解决简单问题的能力。
三、感情、态度与价值观 :揭开“电学”奇特的面纱，激发学生研究电的欲望，领悟电对人类的贡献，培养学生的安全用电的意识，提高学生安全用电的涵养。
重点难点重点 : 知道家庭电路的组成, 认识家庭电路的连接。
难点 : 经过视频、网络、实验认识家庭电路及各部分的作用，使学生成立安全用电意识。
授课方法：解说法，实验法，小组谈论法、启示式授课教具学具：多媒体课件、自制家庭电路板、闸刀开关、试电笔、插座、插排、导线、保险丝、酒精灯等学情解析《家庭电路》是九年级第十九章生活用电的第一节。
学生已经具备必然的电学基础已经能认识简单的串、并联电路；认识电流、电压、电阻、电功率等知识。
但对于家庭电路，学生是既熟悉又陌生，即好奇 , 又害怕。
由于家用电器已经深入到我们生活的各个方面，所以熟悉；又由于现代家庭住所的电路多数使用暗线，不能够从外面看到墙内的布线，所以陌生；别的，学生用电的安全意识不强，触电又不能够实验也不能够够去体验，所以害怕。
所以在授课中采用家庭电路模拟板、视频、实验、图片等资源，引导学生认识家庭电路的组成及连接方法以及安全用电的解析，但没有过多商议，最后目的是揭开家庭电路的奇特面纱，激发学生研究电的欲望，培养学生的安全用电意识，提高学生的科学涵养。
授课流程一、新课引入师：播放视频《美丽的营口夜景》，问：你们知道这是什么地方吗？生：观看视频, 猜是营口沿海产业基地的明湖广场。
师：对，这样美丽的夜景，你们知道这是谁的伟绩吗？生：电。
设计妄图及多媒体运用：播放视频引出电的伟绩大，由此过渡到家庭用电。
教案：人教版九年级物理全一册第十九章19.1家庭电路一、教学内容1. 了解家庭电路的基本组成部分，如电源、用电器、导线和开关等。
2. 掌握家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。
3. 学会使用测电笔，并能判断家庭电路中的火线和零线。
4. 掌握家庭电路的连接方法，如串联和并联。
5. 了解家庭电路中常见的故障及其原因，如短路、断路等。
二、教学目标1. 让学生掌握家庭电路的基本组成部分、电压和电流的特点。
2. 培养学生使用测电笔的能力，并能正确判断家庭电路中的火线和零线。
3. 使学生了解家庭电路的连接方法，并能分析常见故障的原因。
三、教学难点与重点1. 教学难点：家庭电路中电压和电流的特点，测电笔的使用方法，家庭电路的连接方法。
2. 教学重点：家庭电路的基本组成部分，家庭电路的故障分析。
四、教具与学具准备1. 教具：电源、用电器、导线、开关、测电笔等。
2. 学具：笔记本、尺子、铅笔等。
五、教学过程1. 实践情景引入：让学生观察家里的电路，并描述其基本组成部分。
2. 讲解教材内容：介绍家庭电路的基本组成部分，如电源、用电器、导线和开关等。
讲解家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。
3. 示范测电笔使用方法：教师示范如何使用测电笔，并让学生亲自动手操作，学会正确判断家庭电路中的火线和零线。
4. 讲解家庭电路的连接方法：介绍家庭电路的串联和并联连接方法，并让学生举例说明。
5. 分析家庭电路中的常见故障：讲解短路、断路等家庭电路故障的原因。
6. 随堂练习：让学生用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。
六、板书设计板书设计如下：家庭电路1. 基本组成部分：电源、用电器、导线、开关2. 电压和电流特点：电压220V，电流交流电3. 测电笔使用方法：正确判断火线和零线4. 连接方法：串联、并联5. 常见故障：短路、断路七、作业设计1. 题目：用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。

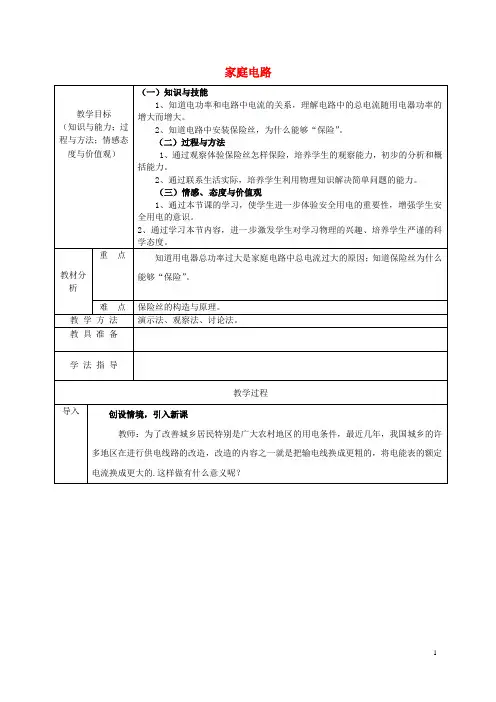

家庭电路
（三）情感、态度与价值观
步激发学生对学习物理的兴趣、培养学生严谨的科
新课教学
解释：在家庭电路中，这些用电器都是并联的，根据并联电路的特点，用电器两端电压
可得，引起电热功率过大的因素有两个，一是电流
失去作用而引起短路。
倍（即
闭合后，能使小灯泡L1
，组成电路总离不开
电池和蓄电池都是利用
持续的电流，必须满足两个条件；第一，
图1
本节课我们通过演示和分析，了解了电路中电流过大的原因是用电器电功率太大，以及
任务分配到小组，学生主体作用充分
如何认识、对待和开展综合实践活动课程，直接关系到新课程的。

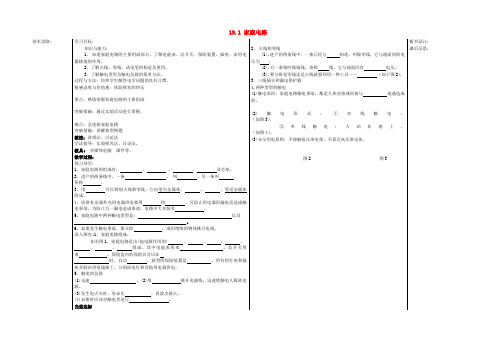

19.1 家庭电路基本思路：学习目标：知识与能力：1、知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用.2、了解火线、零线，试电笔的构造及使用。
3、了解触电类型及触电急救的简单方法。
过程与方法：培养学生解答电学问题的良好习惯。
情感态度与价值观：体验探究的快乐重点：熟练掌握家庭电路的主要组成突破措施：通过实验活动进行掌握。
难点：会连接家庭电路突破措施：讲解典型例题教法：讲授法、讨论法学法指导：实验探究法、讨论法.教具: 多媒体电脑课件等。
教学过程：预习导学：1、家庭电路的组成有：、、、及灯座。
2、进户的两条线中，一条，叫。
另一条叫，俗称。
3、用可以辨别火线和零线。
它由笔尖金属体、、、笔尾金属体组成。
4、给带有金属外壳用电器供电要用和。
可防止用电器因漏电而造成触电事故。
为防止万一漏电造成事故，电路中大多装有。
5、家庭电路中两种触电类型是：以及。
6、如果发生触电事故，要立即，或用绝缘的物体挑开电线。
深入探究:1、家庭电路组成：如右图1，家庭电路是由(起电源作用的) 、、、、、、组成。
其中电能表用来。
总开关用来。
保险盒内的保险丝可以在时，自动，新型的保险装置是。
所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。
5．触电的急救(1)迅速。
(2)用挑开电源线，迅速使触电人脱离电源。
(3)发生电火灾时，务必先，再泼水救火。
(4)必要时应该对触电者进行。
当堂达标2、火线和零线(1).进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；(2).另一条线叫做端线，俗称线，它与地面间有电压。
(3).要分辨是零线还是火线就要利用一种工具——（如下图2），3、三线插头和漏电保护器4.两种类型的触电(1)触电原因：家庭电路触电事故，都是人体直接或间接与连通造成的。
(2)触电形式：①双线触电：（如图3）．②单线触电：人站在地上，（如图4）。
(3)安全用电原则：不接触低压带电体，不靠近高压带电体。
家庭电路教学设计一、教材分析本节课主要阐述家庭电路的组成，各个组成部分是什么，起什么作用，它们是怎样连接在一起的.教材介绍了家庭电路的组成及各部分的作用.教材首先运用学生已有的串、并联电路的知识，根据家庭电路的特点.指出在家庭电路中，所有的用电器都是并联接入电路的.然后给出家庭电路图和各组成部分的实物图，介绍了什么是零线和火线，使学生认识家庭电路.再分别介绍电能表、保险丝、插座的作用、连接方法和使用注意事项.关于电能表，说明了其作用和规格.保险丝与生活用电联系很密切，对其原理教材作了说明.教材详细说明了三孔插座和三脚插头的作用，以及家用电器的金属外壳为什么要接地的道理，使得教材与生活的联系更为密切.教材最后介绍了用测电笔辨别火线与零线的方法，符合生活实际需要，也为第三节安全用电知识做了必要的知识准备.二、教学目标知识与技能：1.知道家庭电路的组成和插座、家用电器等电路的连接方法。
2.知道什么是火线和零线，知道试电笔的构造。
3.会通过试电笔辨别火线和零线。
4.知道插座、家用电器接地的作用，了解三线插头和漏电保护器和安全用电的关系。
过程与方法：1.通过试电笔辨别火线和零线，掌握试电笔的使用方法。
2.在观察家庭实际电路组成的过程中，归纳概括出家庭电路的主要组成部分。
情感·态度·价值观：1.通过对家庭电路各组成部分的学习活动，激发学生学习热情，提高学生热爱科学，热爱生活的品质。
2.树立理论联系实际的思想。
三、教学重难点重点：家庭电路的组成及各部分的作用。
难点：试电笔的使用和家用电器金属外壳接地。
四、教学手段教师：多媒体课件、家庭电路示教板、试电笔、三脚插头、两脚插头、漏电保护器、复读机、电热水壶。
学生：试电笔、插座、螺丝刀、搜集家用电器插头的相关资料。
五、板书设计家庭电路的组成（1）进户线：火线与零线（2）测电笔：（3）保险丝空气开关：（4）三线插头、三孔插座和漏电保护器：六、教学过程。

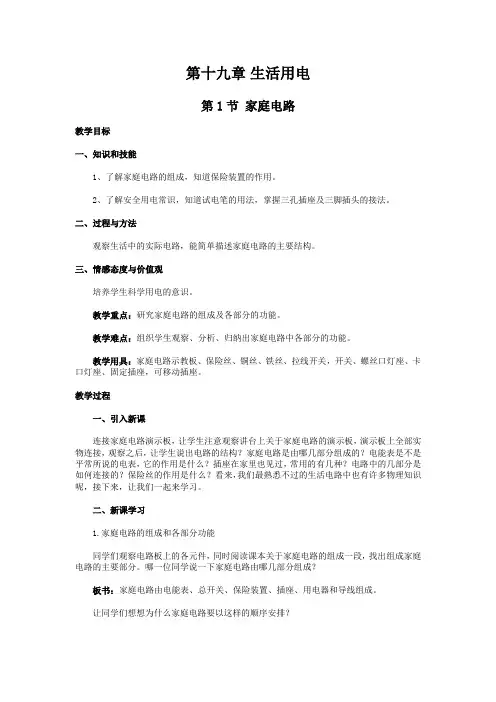

第十九章生活用电第1节家庭电路教学目标一、知识和技能1、了解家庭电路的组成，知道保险装置的作用。
2、了解安全用电常识，知道试电笔的用法，掌握三孔插座及三脚插头的接法。
二、过程与方法观察生活中的实际电路，能简单描述家庭电路的主要结构。
三、情感态度与价值观培养学生科学用电的意识。
教学重点：研究家庭电路的组成及各部分的功能。
教学难点：组织学生观察、分析、归纳出家庭电路中各部分的功能。
教学用具：家庭电路示教板、保险丝、铜丝、铁丝、拉线开关，开关、螺丝口灯座、卡口灯座、固定插座，可移动插座。
教学过程一、引入新课连接家庭电路演示板，让学生注意观察讲台上关于家庭电路的演示板，演示板上全部实物连接，观察之后，让学生说出电路的结构？家庭电路是由哪几部分组成的？电能表是不是平常所说的电表，它的作用是什么？插座在家里也见过，常用的有几种？电路中的几部分是如何连接的？保险丝的作用是什么？看来，我们最熟悉不过的生活电路中也有许多物理知识呢，接下来，让我们一起来学习。
二、新课学习1.家庭电路的组成和各部分功能同学们观察电路板上的各元件，同时阅读课本关于家庭电路的组成一段，找出组成家庭电路的主要部分。
哪一位同学说一下家庭电路由哪几部分组成？板书：家庭电路由电能表、总开关、保险装置、插座、用电器和导线组成。
让同学们想想为什么家庭电路要以这样的顺序安排？电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上，接下来是全户用电的总开关。
当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。
总开关的后面是保险装置，它对所有的用电器起保护作用。
由此可知：电能表、总开关、保险装置都是对整个电路起作用的，应放在用电器的前面逐次连接比较好。
家庭电路图一般情况下如图所示。
电能表实际上在生活中叫电表。
关于保险丝的问题，我们一起来做个实验.想想做做我们一起做一个小实验；把保险丝、铜丝、铁丝分别放到火焰上，看看哪个能熔化。
19.1 家庭电路
教学目标
一、知识和技能
1、了解家庭电路的组成，知道保险装置的作用。
2、了解安全用电常识，知道试电笔的用法，掌握三孔插座及三脚插头的接法。
二、过程与方法
观察生活中的实际电路，能简单描述家庭电路的主要结构。
三、情感态度与价值观
培养学生科学用电的意识。
教学重点：研究家庭电路的组成及各部分的功能。
教学难点：组织学生观察、分析、归纳出家庭电路中各部分的功能。
教学用具：家庭电路示教板、保险丝、铜丝、铁丝、拉线开关，开关、螺丝口灯座、卡口灯座、固定插座，可移动插座。
教学过程
一、引入新课
连接家庭电路演示板，让学生注意观察讲台上关于家庭电路的演示板，演示板上全部实物连接，观察之后，让学生说出电路的结构？家庭电路是由哪几部分组成的？电能表是不是平常所说的电表，它的作用是什么？插座在家里也见过，常用的有几种？电路中的几部分是如何连接的？保险丝的作用是什么？看来，我们最熟悉不过的生活电路中也有许多物理知识呢，接下来，让我们一起来学习。
二、新课学习
1.家庭电路的组成和各部分功能
同学们观察电路板上的各元件，同时阅读课本关于家庭电路的组成一段，找出组成家庭电路的主要部分。
哪一位同学说一下家庭电路由哪几部分组成？
板书：家庭电路由电能表、总开关、保险装置、插座、用电器和导线组成。
让同学们想想为什么家庭电路要以这样的顺序安排？
电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上，接下来是全户用电的总开关。
当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。
总开关的后面是保险装置，它对所有的用电器起
保护作用。
由此可知：电能表、总开关、保险装置都是对整个电路起作用的，应放在用电器的前面逐次连接比较好。
电能表实际上在生活中叫电表。
关于保险丝的问题，我们一起来做个实验.
想想做做
我们一起做一个小实验；把保险丝、铜丝、铁丝分别放到火焰上，看看哪个能熔化。
现象：保险丝熔断了。
结论：家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的。
当电流过大时保险丝会熔化，自动切断电路，起到保护电器的作用。
铁丝、铜丝在电流过大时不熔断，起不到保险的作用，所以千万不要用铁丝、铜丝代替保险丝。
保险丝在我们生活中是英雄，它的献身精神非常可贵。
不过，目前还有一种空气开关普遍使用，它同样可以切断电路，对用电器及用电线路起到保护的作用。
同学们可以观察到电能表、灯座、开关及用电器上都标有电流值，它们都是按照一定的工作电流设计生产的，因此要根据电路设计安全电流，选择合适的保险丝。
2.火线和零线
在电路板上或在家观察一下进户的两条输电线是否一样？有一条在户外就已经和大地相连，叫零线；另一条叫端线，俗称火线。
如何区别火线和零线呢？可以用一支试电笔判断哪条是火线，下面我们来了解试电笔的结构及正确使用方法。
试电笔有氖管，充有氖气，两端是两个金属电极，当电流从一个电极通过氖气流到另一个电极时氖气会发出红光。
使用时，手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。
如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
如果笔尖接触的是零线，氖管中不会有电流，也就不会发光。
3. 三孔插座、三脚插头的接法和漏电保护器
下面，大家仔细观察桌上的几种插座，插头和灯座，说说它们用在什么地方。
固定插座在家里用处很多，一般固定在墙上；可移动插座用起来比固定插座灵活一些。
插座有两孔和三孔的。
你知道什么时候用三孔的插座呢？三孔插座对应的应用三线插头，前面我们刚知道火线和零线，第三条线是什么线？第三条线是是地线。
地线是把用电器的金属外壳与大地相连。
万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
同学们回到家后，再观察家中的插头、插座、灯座，然后集中讨论一下，那样，我们得到的知识就更全面了。
随着科技的进步，生活用电会越来越安全。
如在新建的楼房里，连接各户的总开关上大多数有漏电保护器。
正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
但是，如果站在地上不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就要起作用了，它会迅速切断电流，对人身起到保护作用。
三、小结
本节课我们主要学习了以下内容：
1.家庭电路由电能表、总开关、保险装置、插座和用电器组成，以及它们的主要功能。
2.什么是火线、零线，试电笔的功用和用法。
3. 三孔插座、三脚插头的接法和漏电保护器的作用。
