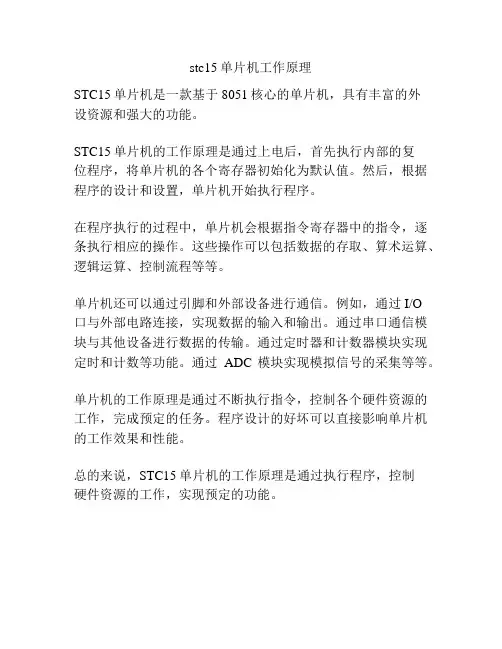

stc15单片机工作原理
STC15单片机是一款基于8051核心的单片机，具有丰富的外
设资源和强大的功能。
STC15单片机的工作原理是通过上电后，首先执行内部的复
位程序，将单片机的各个寄存器初始化为默认值。
然后，根据程序的设计和设置，单片机开始执行程序。
在程序执行的过程中，单片机会根据指令寄存器中的指令，逐条执行相应的操作。
这些操作可以包括数据的存取、算术运算、逻辑运算、控制流程等等。
单片机还可以通过引脚和外部设备进行通信。
例如，通过I/O
口与外部电路连接，实现数据的输入和输出。
通过串口通信模块与其他设备进行数据的传输。
通过定时器和计数器模块实现定时和计数等功能。
通过ADC模块实现模拟信号的采集等等。
单片机的工作原理是通过不断执行指令，控制各个硬件资源的工作，完成预定的任务。
程序设计的好坏可以直接影响单片机的工作效果和性能。
总的来说，STC15单片机的工作原理是通过执行程序，控制
硬件资源的工作，实现预定的功能。
因学习需要，本人从网上整理了一些STC单片机不断电程序下载的方法，拿出来分享一下。
stc单片机isp实现原理如下：stc单片机每次上电复位后首先执行isp引导程序，如果串口检测到合法的数据流，则进行isp程序下载；串口没有检测的合法的数据流，则跳出isp程序，执行用户程序。
正常情况下，stc单片机只有在上电复位时才执行isp引导程序，其它复位（看门狗复位、rst引脚复位）则直接执行用户程序。
通过阅读stc单片机手册发现，在用户程序运行时，利用软件复位方式，可以让stc单片机复位后从isp引导程序处运行，利用该特性，可以模拟stc单片机上电复位状态，实现不断电程序下载。
STC单片机有热启动和冷启动两种复位形式。
两种复位方式区别如下：用户应用程序在运行过程中，有时会有特殊需求，需要实现单片机系统复位(热启动之一)，传统的8051单片机由于硬件上未支持此功能，用户必须用软件模拟实现，实现起来较麻烦。
STC单片机增加了相应的硬件功能，内部的ISP/IAP控制寄存器ISP_CONTR便可以实现此功能。
用户只需简单的控制ISP_CONTR特殊功能寄存器的其中两位SWBS和SWRST就可以实现系统复位。
ISP/IAP控制寄存器(ISP_CONTR)STC单片机ISP/IAP控制寄存器在特殊功能寄存器中的字节地址为E7H，不能位寻址，该寄存器用来管理和ISP/IAP相关的功能设定及是否软件复位等。
单片机复位时该寄存器全部被清0。
其各位的定义如表4.3.1所示。
表1 ISP/IAP控制寄存器(ISP_CONTR)ISPEN：ISP/IAP 功能允许位。
0：禁止ISP/IAP编程改变Flash。
1：允许编程改变Flash。
SWBS：软件选择从用户应用程序区启动(0)，还是从ISP程序区启动(1)。
要与SWRST直接配合才可以实现。
SWRST：0:不操作；1:产生软件系统复位，硬件自动清零。
WT2、WT1、WT0：ISP/IAP编程时设定CPU等待的最长时间。
单片机复位电路原理以及复位后各寄存器的状态
单片机复位电路原理以及复位后各寄存器的状态
关于单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚rst 上外接电阻和电容，实现上电复位，而复位时间是(时钟周期=12×振荡周期,振荡周期=1/f)，这个时间只能大不能小，具体数值可以由rc电路计算出时间常数。
单片机复位后各寄存器的状态
A＝00H，表明累加器已被清零；PSW＝00H，表明选寄存器0组为工作寄存器组；SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；IP＝×××00000B，表明各个中断源处于低优先级；IE＝0××00000B，表明各个中断均被关断；。
电子时钟［摘要] 本设计是基于STC单片机的电子时钟技术，由STC12C5A16S2芯片和LCD1602液晶显示屏,DS18B20进行温度测量，辅以必要的的电路，构成一个单片机定时闹钟。
电子钟可采用数字电路实现，也可以采用单片机来完成.LCD显示“时”，“分”，LED闪动来做秒计数,定时时间到能发出警报声或者启动继电器，从而控制电器的启停。
现在是自动化高度发达的时代，特别是电子类产品都是靠内部的控制电路来实现对产品的控制，达到自动运行的目的，这就需要我们这里要做的设计中的电器元件及电路的支持。
在这次设计中主要是用STC12C5A16S2来进行定时，也结合着其他辅助电路实施控制，在定时的时候，按一下控制小时的键对小时加一;按一下控制分钟的键对分钟加一；到达预设的时间,此电路就会发出报警声音提示已经到点。
[关键词] 定时闹钟STC12C5A16S2 LCD1602Time clock［Abstract］ The regular alarm clock designers design， by the microcontroller STC12C5A16S2 chip and LCD1602 display、 DS18B20 , combined with the necessary circuitry to form a single—chip timer alarm clock. Clock can be digital circuit，the microcontroller can also be used to complete。
LCD display "when”, "sub”，LED flash to do the second count， regular time to be able to sound an alarm or start relay to control the electrical start and stop. Now is the era of highly developed automation, especially electronic products are relying on the internal control circuitry to achieve control of the product to achieve the purpose of automatic operation， which requires us to do the design of electrical components and circuits to support 。
第6章STC15F2K60S2单片机定时器及可编程时钟输出《单片机原理及应用》本文介绍了STC15F2K60S2单片机的定时器和可编程时钟输出功能。
单片机定时器是单片机中常用的功能模块之一，可以用于定时、计时、延时等应用。
STC15F2K60S2单片机具有多个定时器，包括定时/计时器的选择，工作模式的设置，定时器中断的配置等。
另外，该单片机还具备可编程时钟输出功能，可以用于生成各种频率的时钟信号。
一、STC15F2K60S2单片机定时器概述STC15F2K60S2是一款杰出的8051内核单片机，它具有多种功能和丰富的接口资源，适用于各种应用场景。
定时器是其中一个重要的功能模块，可以用于实现各种定时任务，例如周期性的数据采集、定时触发等。
STC15F2K60S2单片机具有4个定时器，分别为T0、T1、T2和T3。
每个定时器又分为两个独立的计时/定时模块，通常称之为T0高速定时器和T0低速定时器等。
这些定时器的工作频率由系统时钟频率决定，可以通过定时器控制寄存器来设置时钟来源和分频系数。
二、STC15F2K60S2单片机定时器的工作模式定时器有多种工作模式可供选择，常用的有定时器模式和计数器模式。
定时器模式主要用于实现定时功能，可以根据需求设置定时时长和触发条件。
计数器模式主要用于计数功能，可以将外部事件转换为内部计数脉冲，用于测量时间间隔或者脉冲频率。
STC15F2K60S2单片机定时器的工作模式可以通过相关的寄存器位进行配置。
例如，可以通过T2CON寄存器的T2M0和T2M1位来选择定时器2的工作模式，可以选择定时器模式、16位自动重载模式、13位同步计数器模式，或者外部事件计数器模式。
三、STC15F2K60S2单片机定时器中断的配置定时器中断是使用定时器功能的常用方法之一，可以在定时达到设定值时触发中断，执行相应的中断服务程序。
STC15F2K60S2单片机的定时器可以设置使能定时器中断，并通过相关的中断使能寄存器来控制定时器中断的使能和优先级。
单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC 值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R 取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。
单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。
单片机复位电路如下图：二、复位电路的工作原理在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。
所以可以通过按键的断开和闭合在运行的系统中控制其复位。
STC89C52复位电路工作原理解析STC89C52是一款常用的单片机芯片，广泛应用于各种嵌入式系统中。
在嵌入式系统设计中，复位电路是其中一个重要组成部分。
本文将对STC89C52的复位电路工作原理进行解析。
复位电路是用于将系统恢复到初始状态的电路。
STC89C52的复位电路主要由复位电源、复位输入端和复位延时电路组成。
当复位电源施加于芯片上时，芯片内部的复位电源开始工作，向芯片提供复位电压。
复位输入端用于接收外部复位信号，当外部复位信号被激活时，芯片开始复位。
复位延时电路用于延时芯片复位的持续时间，确保系统在复位过程中稳定。
STC89C52的复位电源是由内部复位电源电路提供的。
当芯片上电后，内部复位电源开始工作，向芯片提供稳定的复位电压。
复位电源的作用是将芯片内部的逻辑电路恢复到初始状态，确保芯片在正常运行之前完成初始化操作。
复位电源电路通常由电容、电阻和二极管等元器件组成，通过合理的电路设计，可以实现复位电压的稳定输出。
STC89C52的复位输入端用于接收外部复位信号。
当外部复位信号被激活时，复位输入端的电平会发生变化，芯片开始复位操作。
复位输入端通常与外部的复位按钮、复位开关或其他复位触发器相连，当外部触发器被操作时，外部复位信号被激活，芯片进入复位状态。
STC89C52的复位延时电路用于延时芯片的复位时间。
复位延时电路通常由电容和电阻组成，通过合理的电路设计，可以实现芯片复位时间的控制。
复位延时的作用是确保芯片在复位过程中逐渐稳定，避免因复位产生的电压波动对芯片内部电路产生干扰。
综上所述，STC89C52的复位电路工作原理主要包括复位电源、复位输入端和复位延时电路。
复位电源提供稳定的复位电压，复位输入端接收外部复位信号，复位延时电路用于延时芯片复位的持续时间。
这些组成部分协同工作，确保芯片在复位过程中完成初始化操作，并在复位结束后稳定运行。
需要注意的是，对于嵌入式系统设计中的复位电路，应根据具体应用需求进行合理的电路设计，确保复位过程的稳定性和可靠性。
很给力的STC单片机复位方法总结单片机软复位有什么好的方法？如从机收到复位命令（软件命令），程序怎么使机器复位？虽然要使软件始终处于可控状态,最好不要用”复位”,因为复位是纯硬件过程,软件是不可控的.但是我们还是要讨论方法，一般流传的方法如下：1、放狗；2、((void(code *)(void))0x0000)()；3、用单片机一个引脚控制点一下RSTRST；4、用单片机一个引脚控制重新加电；5、用单片机自带的软件复位指令或内狗指令；6、goto 大法；方法1：放狗是单片机软复位的最好办法，也基本上是唯一的一个办法。
但并不是所有单片机都具备看门狗的功能，也不是一个万全之策。
办法2：这不是复位，只是把程序转到地址0 去执行，不如用一个JMP 更直接。
目前可能极少数单片机或者用户已经自行添加Boot load 时用户程序的程序开始地址并不为0x0000，所以需要查找这些特定单片机的启动地址。
在keil C51 下面可以这样实现：void soft_reset(void){((void (code *) (void)) 0x0000) ();}在需要软件复位的地方使用语句：soft_reset（）；一般可实现软件复位。
办法3：用软件实现的硬复位。
需要牺牲一个单片机引脚，且增加了单片机外部电路构造的复杂性，很不可??r办法4：类似办法3，同样需要牺牲一个单片机引脚，且增加了单片机外部电路构造的复杂性.办法5：Atmel 89C 不带内狗，S 的有内狗，只是一条指令就行。
如STC 的单片机有软件复位指令，即ISP_CONTR，地址在0E7H 单元(即str ISP_CONTR=0xE7)，MOV ISP_CONTR,#00100000B（C 语言为。
9创新实践实训报告学籍号姓名指导教师蒋野单片机控制秒表电路一、电路工作原理1.工作原理用STC89C52设计一个2位的LED数码显示作为“秒表”：显示时间为00—99秒，每秒本系统采用STC89C51单片机为中心器件，利用其定时器/计数器定时计数的原理，结合硬件电路如电源电路，晶振电路，复位电路和显示电路，以及一些按键电路等来设计计数器，将软硬件有机结合起来，其中软件系统采用汇编语言编写程序，包括显示程序，计数程序，中断，硬件系统利用Protues强大的功能来实现，简单易于观察，在仿真中就可以观察到实际的工作状态。
2.元器件作用（1)STC89C52单片机在电子行业中有着广泛的应用。
AT89C52有40个引脚，32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线，STC89C52可以按照常规方法进行编程，也可以在线编程。
其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降主程序流程图三、检测安装与调试1.元件检测3.调试（1）安装好后，接通电源，电路没有反应，数码管不亮。
二、问题与解决如图可以看出利用两个数码管，首次焊接没有检测数码管器件为共阴极数码管，与设计程序不符，导致乱码，而后改接电路，重新安装共阳极数码管。
单片机与排座接触不良，解决方法：利用废弃的二极管的管脚，插入排座排孔，增大接触面积。
附件1.利用单片机完成一定的任务，你的创意（创新）是什么？for(j=0;j<255;j++);}void To_INT(void) interrupt 1{TH0=0x3c;TL0=0xb0;msec++;if(msec==20){msec=0;TL0=0xb0;EA=1;ET0=1;TR0=1;while(1){if(W==0){TR0=1;} if(H==0){TR0=0;}。
