单片机系统复位电路

51 单片机复位电路工作原理、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

二、复位电路的工作原理在书本上有介绍， 51 单片机要复位只需要在第 9 引脚接个高电平持续 2US 就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位在电路图中，电容的的大小是10uF，电阻的大小是10k。

所以根据公式，可以算出电容充电到电源电压的0.7倍（单片机的电源是5V，所以充电到0.7倍即为3.5V），需要的时间是10K*10UF=0.1S 。

也就是说在电脑启动的 0.1S 内，电容两端的电压时在 0~3.5V 增加。

这个时候 10K 电阻两端的电压为从 5~1.5V 减少（串联电路各处电压之和为总电压）。

所以在 0.1S 内， RST 引脚所接收到的电压是 5V~1.5V 。

在 5V 正常工作的 51 单片机中小于 1.5V 的电压信号为低电平信号，而大于 1.5V 的电压信号为高电平信号。

所以在开机 0.1S 内，单片机系统自动复位（ RST 引脚接收到的高电平信号时间为 0.1S 左右）。

按键按下的时候为什么会复位在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于 0V， RST 处于低电平所以系统正常工作。

当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。

随着时间的推移，电容的电压在 0.1S 内，从5V释放到变为了 1.5V，甚至更小。

根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。

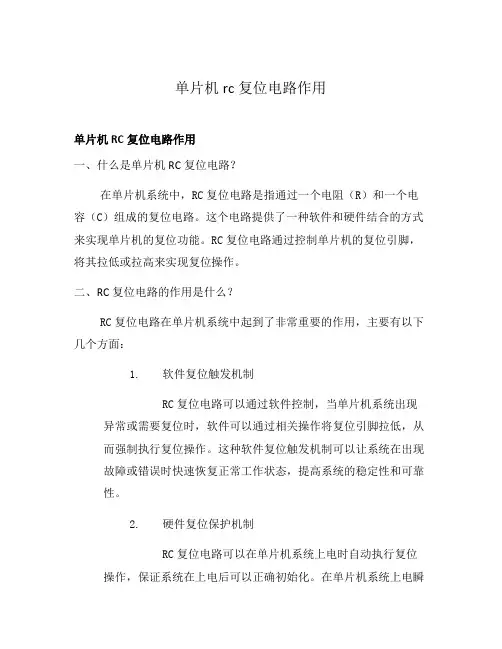

单片机rc复位电路作用单片机RC复位电路作用一、什么是单片机RC复位电路？在单片机系统中，RC复位电路是指通过一个电阻（R）和一个电容（C）组成的复位电路。

这个电路提供了一种软件和硬件结合的方式来实现单片机的复位功能。

RC复位电路通过控制单片机的复位引脚，将其拉低或拉高来实现复位操作。

二、RC复位电路的作用是什么？RC复位电路在单片机系统中起到了非常重要的作用，主要有以下几个方面：1.软件复位触发机制RC复位电路可以通过软件控制，当单片机系统出现异常或需要复位时，软件可以通过相关操作将复位引脚拉低，从而强制执行复位操作。

这种软件复位触发机制可以让系统在出现故障或错误时快速恢复正常工作状态，提高系统的稳定性和可靠性。

2.硬件复位保护机制RC复位电路可以在单片机系统上电时自动执行复位操作，保证系统在上电后可以正确初始化。

在单片机系统上电瞬间，各个器件可能会出现不稳定的电压和电流情况，而这些不稳定因素有可能导致单片机系统无法正常启动。

RC复位电路可以通过控制复位引脚，确保系统在上电瞬间能够恢复到预定的初始状态，避免不稳定因素对系统正常工作的影响。

3.电源干扰屏蔽单片机系统中往往存在着各种电子器件，这些器件可能会受到电源线路中的电磁干扰影响，导致系统工作不稳定或出现错误。

RC复位电路的存在可以通过复位引脚将这些电磁干扰屏蔽在外，确保系统的稳定性和可靠性。

三、RC复位电路的设计考虑在设计单片机系统的RC复位电路时，需要考虑以下几个方面：1.计算合适的RC时间常数RC时间常数决定了RC复位电路的响应速度，一般需要根据实际需求来计算合适的值。

过小的时间常数会导致系统对干扰过于敏感，容易误触发复位；过大的时间常数则会导致复位响应时间过长，影响系统的反应速度。

因此，在设计RC复位电路时需要仔细选择合适的RC时间常数。

2.选择合适的复位电平和电源电压RC复位电路需要根据单片机的复位引脚输入电平要求和系统的电源电压来选择相应的电阻和电容数值。

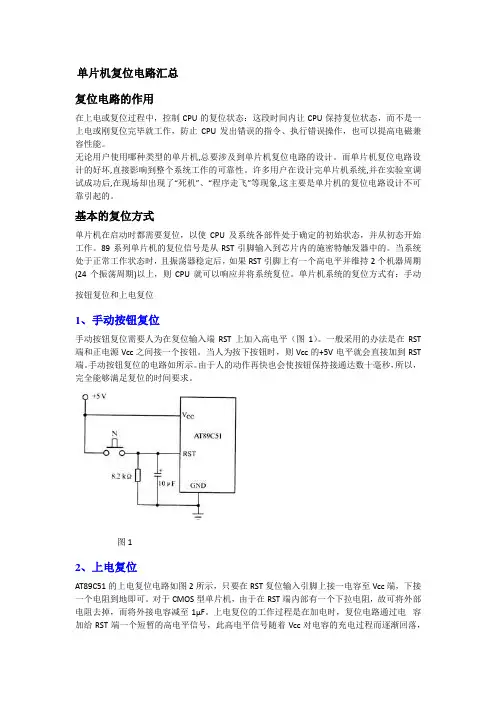

单片机复位电路汇总复位电路的作用在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。

无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。

而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。

许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。

基本的复位方式单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。

89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。

当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。

单片机系统的复位方式有：手动按钮复位和上电复位1、手动按钮复位手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。

一般采用的办法是在RST 端和正电源Vcc之间接一个按钮。

当人为按下按钮时，则Vcc的+5V电平就会直接加到RST 端。

手动按钮复位的电路如所示。

由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。

图12、上电复位AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。

对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1µF。

上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。

为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。

上电时，Vcc的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。

单片机的复位电路
单片机的复位电路通常包括以下几个部分：
1.外部复位电路：外部复位电路一般采用复位电路芯片，例如
MAX809、MCP100等。

在电源上电和复位信号有效期间，复位电路芯片输
出一个低电平信号给单片机的复位引脚，将单片机强制复位。

2.电源监测电路：电源监测电路检测电源电压，当电源电压低于一定
范围时，会自动将单片机复位。

电源监测电路一般包括电源电压检测电路
和比较器电路。

3.内部复位电路：内部复位电路是单片机内部自带的复位电路，在单
片机上电后，内部复位电路自动将单片机复位。

内部复位电路一般由复位
电路逻辑电路和RC延迟电路组成。

4.手动复位电路：手动复位电路是用来人工复位单片机的，通常由一
个按键和一个电容组成。

当按键按下时，电容放电，产生一个低电平信号，给单片机的复位引脚，将单片机复位。

以上是单片机复位电路的主要组成部分，不同的单片机型号和应用场景，可能会有不同的复位电路设计。

51单片机复位电路工作原理
51单片机复位电路是用来保证单片机系统在通电或者复位操作后能够正常工作的电路。

其工作原理如下：
1. 在通电或复位时，复位电路会将单片机的复位端（RST）拉低，强制单片机进入复位状态。

2. 复位电路通常由一个电源电压检测电路（电源复位）和一个外部复位电路（手动复位）组成。

3. 电源复位电路用来检测电源电压是否稳定，一旦电源电压达到稳定值，复位电路会解除对单片机复位端的拉低。

4. 外部复位电路可以由用户手动按下复位按钮来实现，按下复位按钮会使复位电路将单片机的复位端拉低。

5. 在单片机复位状态下，单片机的所有寄存器被清零，并且程序从复位向量地址处重新开始执行。

6. 当复位电路将复位端解除拉低后，单片机开始执行复位之后的程序。

综上所述，51单片机复位电路的工作原理是通过控制复位端的状态来实现单片机的复位和正常工作。

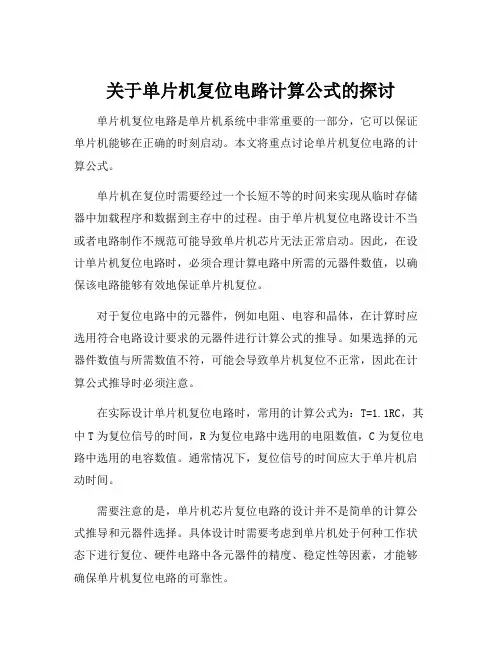

关于单片机复位电路计算公式的探讨
单片机复位电路是单片机系统中非常重要的一部分，它可以保证单片机能够在正确的时刻启动。

本文将重点讨论单片机复位电路的计算公式。

单片机在复位时需要经过一个长短不等的时间来实现从临时存储器中加载程序和数据到主存中的过程。

由于单片机复位电路设计不当或者电路制作不规范可能导致单片机芯片无法正常启动。

因此，在设计单片机复位电路时，必须合理计算电路中所需的元器件数值，以确保该电路能够有效地保证单片机复位。

对于复位电路中的元器件，例如电阻、电容和晶体，在计算时应选用符合电路设计要求的元器件进行计算公式的推导。

如果选择的元器件数值与所需数值不符，可能会导致单片机复位不正常，因此在计算公式推导时必须注意。

在实际设计单片机复位电路时，常用的计算公式为：T=1.1RC，其中T为复位信号的时间，R为复位电路中选用的电阻数值，C为复位电路中选用的电容数值。

通常情况下，复位信号的时间应大于单片机启动时间。

需要注意的是，单片机芯片复位电路的设计并不是简单的计算公式推导和元器件选择。

具体设计时需要考虑到单片机处于何种工作状态下进行复位、硬件电路中各元器件的精度、稳定性等因素，才能够确保单片机复位电路的可靠性。

综上所述，单片机复位电路中计算公式的推导非常关键，而正确选择元器件也是保证电路正常工作的重要环节。

我们需要根据实际情况综合考虑并进行适当调整，以确保单片机复位电路工作的可靠性和稳定性。

单片机复位电路分析单片机是一种高度集成的电子器件，具有处理和控制电子信号的能力。

在单片机工作中，复位电路是非常重要的一部分，它确保单片机启动和工作的可靠性。

本文将分析单片机复位电路的原理、设计和应用。

一、复位电路的原理复位电路是单片机系统中的一个重要电路，其主要功能是在单片机上电时将其内部各个逻辑单元置于初始状态，使单片机能够从设计好的程序的第一步开始执行。

复位电路主要用于以下几个方面：1.启动时复位：当单片机上电时，由于各个逻辑单元的初始状态不确定，复位电路将所有逻辑单元复位到初始状态，确保单片机从正确的程序入口开始执行。

2.系统异常复位：当系统出现异常情况，例如主频异常、IO端口错误等情况时，复位电路可以将单片机复位到初始状态，以恢复系统的正常工作。

3.软件复位：单片机内部通常有一些特殊指令可以触发软件复位，使单片机从程序的第一步开始执行。

复位电路通常由复位源、复位信号检测和复位控制三个基本部分组成。

复位源是指导致单片机复位的异常电子信号，常见的复位源有电源电压异常、晶振频率异常等。

复位信号检测是判断复位源信号的有效性，通常采用复位信号检测电路和复位信号延时电路。

复位控制是根据复位源和复位信号检测的结果，控制单片机逻辑单元的复位。

二、复位电路的设计复位电路的设计需要考虑以下几个因素：1.复位源的选择：根据具体应用需求选择复位源，常见的复位源有电源电压、晶振频率等。

复位电源通常采用稳压电源，并通过滤波电路和限流电路保证稳定的复位电压。

2.复位信号检测：复位信号检测电路用于检测复位源信号的有效性，并产生复位信号。

常见的复位信号检测电路有电压比较电路、门电路等。

复位信号延时电路用于保证在复位信号稳定后再进行复位操作，通常采用RC延时电路或者门延时电路。

3.复位控制：复位控制电路根据复位信号检测的结果，控制单片机各个逻辑单元的复位。

通常采用门电路实现复位控制，可以通过AND门或者OR门的连接实现复位控制逻辑。

单片机上电复位电路
在单片机的运行中，如果出现异常状况，为了确保系统能够正常运行，就需要有一种称为“上电复位电路”的机制。

简言之，上电复位电路是一种用来重置单片机的电路，它可以在单片机上电时自动将其复位，确保系统在异常情况下能够恢复正常。

上电复位电路主要由电容和电阻构成。

当单片机上电时，电容会通过电阻形成一个RC电路，从而产生一个电压降。

当电容充电到一定程度时，它的电压将达到单片机的复位电压，并使复位引脚拉低，从而复位单片机。

此时，复位引脚将由低电平变为高电平，单片机开始重新运行。

需要注意的是，上电复位电路只能复位单片机，而不能解决其他异常问题。

例如，当系统出现软件故障时，只有重启程序才能恢复正常运行。

因此，在设计电路时，我们应该综合考虑各种可能的错误情况，并采取相应的措施，以确保系统能够稳定工作。

除了上电复位电路，还有一种称为“外部复位电路”的机制。

这种电路将复位引脚连接到一个外部触发源，例如手动按钮或传感器。

当外部触发源被触发时，复位引脚将被拉低，从而复位单片机。

这种机制可以在硬件故障或软件故障时提供一种紧急复位的手段，从而帮助我们及时恢复系统的正常工作。

通过上述讲解，我们可以看出，上电复位电路是保障单片机正常运行的重要组成部分之一。

只有在设计电路时充分考虑一切可能的异
常情况，并采取相应的预防措施和应急措施，才能确保系统的稳定运行。

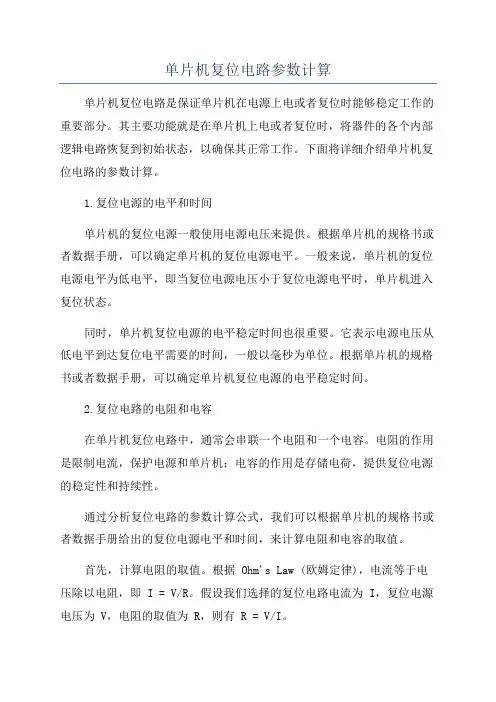

单片机复位电路参数计算单片机复位电路是保证单片机在电源上电或者复位时能够稳定工作的重要部分。

其主要功能就是在单片机上电或者复位时，将器件的各个内部逻辑电路恢复到初始状态，以确保其正常工作。

下面将详细介绍单片机复位电路的参数计算。

1.复位电源的电平和时间单片机的复位电源一般使用电源电压来提供。

根据单片机的规格书或者数据手册，可以确定单片机的复位电源电平。

一般来说，单片机的复位电源电平为低电平，即当复位电源电压小于复位电源电平时，单片机进入复位状态。

同时，单片机复位电源的电平稳定时间也很重要。

它表示电源电压从低电平到达复位电平需要的时间，一般以毫秒为单位。

根据单片机的规格书或者数据手册，可以确定单片机复位电源的电平稳定时间。

2.复位电路的电阻和电容在单片机复位电路中，通常会串联一个电阻和一个电容。

电阻的作用是限制电流，保护电源和单片机；电容的作用是存储电荷，提供复位电源的稳定性和持续性。

通过分析复位电路的参数计算公式，我们可以根据单片机的规格书或者数据手册给出的复位电源电平和时间，来计算电阻和电容的取值。

首先，计算电阻的取值。

根据 Ohm's Law (欧姆定律)，电流等于电压除以电阻，即 I = V/R。

假设我们选择的复位电路电流为 I，复位电源电压为 V，电阻的取值为 R，则有 R = V/I。

其次，计算电容的取值。

根据RC时间常数公式，时间常数等于电容乘以电阻，即τ=R*C。

根据复位电源电平稳定时间的要求，我们可以计算出电容的取值。

3.复位电路的外部连接在设计单片机复位电路时，还需要考虑到复位引脚和其他引脚的连接。

复位引脚一般需要与复位电源、开关电源等连接，以实现复位功能。

此外，还需要考虑复位引脚和其他引脚的布线和布局，以保证信号传输的稳定性和可靠性。

总结起来，单片机复位电路参数的计算主要涉及复位电源的电平和时间、电阻和电容的取值以及复位电路的外部连接。

根据单片机的规格书或者数据手册给出的参数要求，我们可以通过公式计算出合适的电阻和电容取值，从而设计出稳定可靠的单片机复位电路。

单片机最小系统复位电路工作原理
单片机最小系统的复位电路主要包含一个上电自动复位和手动复位的机制。

上电自动复位的工作原理是：当VCC上电时，电容C充电，在10K电阻上产生高电位电压，这个电压使单片机复位。

当电容C充满电后，10K电阻上的电流降为0，电压也为0，单片机进入工作状态。

手动复位的工作原理是：在工作期间，如果按下S22，电容C放电，在10K 电阻上又出现电压，使得单片机复位。

复位是指让程序、电路等回到初始状态重新开始运行的过程。

以上内容仅供参考，如需更全面准确的信息，可以咨询专业的电子技术人员或者查看电路相关的书籍。

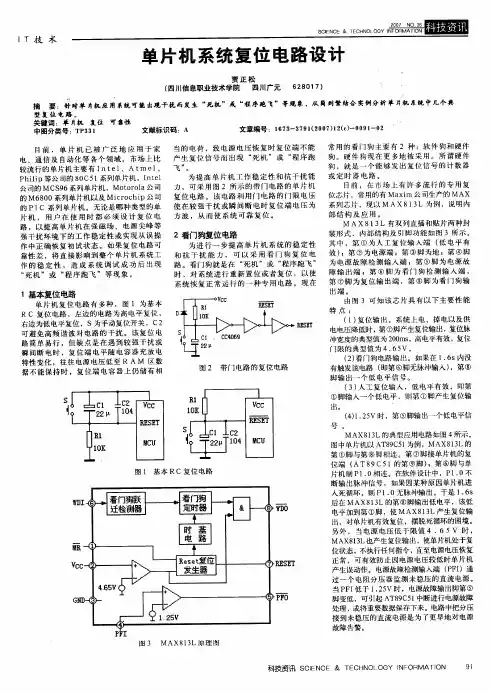

单片机复位电路设计一、概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。

2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。

起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。

二、复位电路的可靠性设计1、基本复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。

为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。

图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。

但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。

左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关Ch 可避免高频谐波对电路的干扰。

图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。

图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。

图4 是一个实例当 VCC x (R1/(R1+R2) ) = 0.7V时，Q1截止使系统复位。

Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。

见图5，当VCC低于Vt(Vz+0.7V)时电路令系统复位。

图3 RC复位电路输入-输出特性图4 带电压监控功能的复位电路图5 稳定门槛电压图6 实用的复位监控电路在此基础上,增加延时电容和放电二极管构成性能优良的复位电路,如图6所示。

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC 值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R 取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

单片机复位电路如下图：二、复位电路的工作原理在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

单片机及复位电路模块原理
单片机是一种集成了微处理器核心、存储器和各种输入/输出设
备的微型计算机系统。

它通常用于控制和执行特定任务，如嵌入式
系统、传感器控制、家用电器等。

单片机的工作原理是通过微处理
器核心执行存储在存储器中的程序指令，控制输入/输出设备的操作，从而完成特定的任务。

复位电路模块是单片机系统中的一个重要组成部分，用于在系
统启动时将单片机置于初始状态。

复位电路模块通常包括复位电路
芯片和相关的外围电路。

当系统上电或者按下复位按钮时，复位电
路模块会向单片机的复位引脚发送一个复位信号，使单片机中的各
个部件回到初始状态，确保系统能够正常启动。

单片机的工作原理涉及到微处理器的指令执行、存储器的读写
操作以及输入/输出设备的控制，而复位电路模块则是保证系统在启
动时能够正常初始化的关键部分。

在设计单片机系统时，合理设计
和使用复位电路模块能够确保系统的稳定性和可靠性，从而提高系
统的性能和可维护性。

总的来说，单片机通过执行存储在存储器中的程序指令来完成
特定任务，而复位电路模块则是保证系统在启动时能够正常初始化的关键部分。

这两者在单片机系统中起着至关重要的作用，需要在系统设计和实际应用中予以充分重视。

单片机系统复位电路允许最大电流单片机系统的复位电路是整个系统中非常重要的组成部分之一，它的作用是在系统上电或异常情况下将系统恢复到初始状态，以确保系统的正常运行。

复位电路是一种特殊的电路设计，它以一个零电平信号为输入，通过控制逻辑电路实现系统的复位或重新启动。

在设计复位电路时，需要考虑各种因素，其中最关键的是电流的限制。

复位电路允许通过的最大电流是指在复位过程中可以承受的最大电流值。

这个值的确定对于系统的稳定性和可靠性至关重要。

首先，复位电路的设计需要考虑系统中的环境条件和功耗。

如果系统运行在恶劣的环境条件下，如高温或湿度较大的环境中，复位电路应该能够承受更高的电流。

此外，系统的功耗也会影响复位电路的设计，如果系统功耗较大，那么复位电路应该能够提供足够大的电流以确保系统能够正常复位。

其次，复位电路的设计还需要考虑系统的复位速度和复位过程中的电流波动情况。

当系统复位时，由于各个模块的电源供电状态可能不同，会导致系统内部的电流波动。

复位电路需要能够在复位过程中稳定地提供所需的电流，以确保各个模块能够同时完成复位操作，避免出现电流波动过大的情况。

另外，在确定复位电路允许的最大电流时，还需考虑到系统中各个模块的电源供电能力。

如果某个模块的电源供电能力较弱，无法提供足够大的电流，那么复位电路应该能够提供相应的电流支持。

最后，为了确保系统的稳定性和可靠性，复位电路还应该考虑保护措施。

例如，可以在复位电路中加入过流保护电路，当复位电路中的电流超出允许范围时，及时切断电源供应，以避免对系统造成损坏。

综上所述，单片机系统复位电路允许的最大电流的确定对于系统的正常运行至关重要。

在设计复位电路时，需要考虑环境条件、功耗、复位速度和复位过程中的电流波动情况，并充分考虑系统中各个模块的电源供电能力，同时加入必要的保护措施。

只有在合理确定最大电流的基础上设计复位电路，才能保证系统的稳定性和可靠性。
