单片机复位电路原理图单片机复位电路是单片机系统中非常重要的一部分，它能够在系统出现异常情况时将单片机恢复到初始状态，确保系统的稳定运行。
本文将介绍单片机复位电路的原理图及其工作原理。
首先，我们来看一下单片机复位电路的原理图。
如下图所示：（在这里插入原理图图片）。
在这个原理图中，我们可以看到复位电路由几个关键部分组成，电源复位电路、手动复位电路和外部复位电路。
电源复位电路是通过监测单片机供电电压的变化来实现复位的。
当电源电压低于一定数值时，复位电路会自动将单片机复位，以确保单片机在电压不稳定或者电压过低的情况下能够正常工作。
手动复位电路是由一个按钮和一个电阻组成的。
当按下按钮时，电阻的阻值会发生变化，从而触发复位电路，实现手动复位。
外部复位电路是通过外部信号来触发复位的。
当外部信号满足一定条件时，复位电路会将单片机复位，以应对外部环境的变化。
以上就是单片机复位电路的原理图及其组成部分。
接下来，我们将详细介绍这些部分的工作原理。
电源复位电路的工作原理是通过一个比较器来监测单片机供电电压的变化。
当电源电压低于一定数值时，比较器输出一个低电平信号，触发复位电路，将单片机复位。
这样可以确保在电压不稳定或者电压过低的情况下，单片机能够正常工作。
手动复位电路的工作原理是当按下按钮时，电阻的阻值会发生变化，导致复位电路触发，将单片机复位。
这样可以在系统出现异常情况时，通过手动操作来实现复位，确保系统的稳定运行。
外部复位电路的工作原理是通过外部信号来触发复位。
当外部信号满足一定条件时，复位电路会将单片机复位，以应对外部环境的变化。
这样可以在外部环境发生变化时，及时将单片机恢复到初始状态，确保系统的稳定性。
综上所述，单片机复位电路是单片机系统中非常重要的一部分，它能够在系统出现异常情况时将单片机恢复到初始状态，确保系统的稳定运行。
通过本文介绍的原理图及其工作原理，相信读者对单片机复位电路有了更深入的理解。
希望本文能够对大家有所帮助。

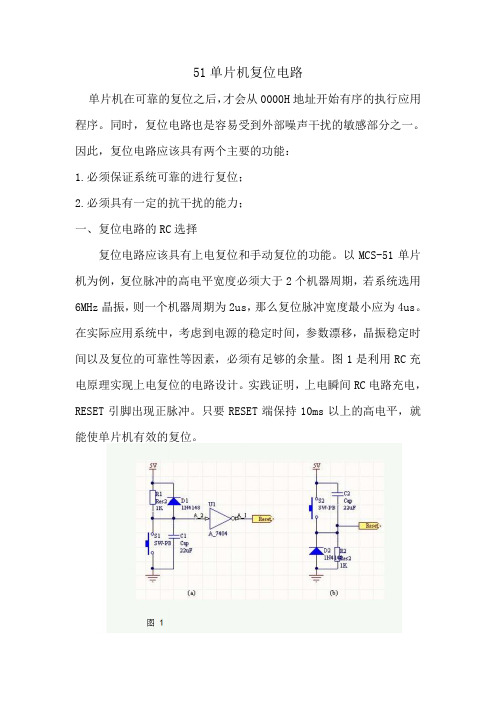

51单片机复位电路单片机在可靠的复位之后，才会从0000H地址开始有序的执行应用程序。
同时，复位电路也是容易受到外部噪声干扰的敏感部分之一。
因此，复位电路应该具有两个主要的功能：1.必须保证系统可靠的进行复位；2.必须具有一定的抗干扰的能力；一、复位电路的RC选择复位电路应该具有上电复位和手动复位的功能。
以MCS-51单片机为例，复位脉冲的高电平宽度必须大于2个机器周期，若系统选用6MHz晶振，则一个机器周期为2us，那么复位脉冲宽度最小应为4us。
在实际应用系统中，考虑到电源的稳定时间，参数漂移，晶振稳定时间以及复位的可靠性等因素，必须有足够的余量。
图1是利用RC充电原理实现上电复位的电路设计。
实践证明，上电瞬间RC电路充电，RESET引脚出现正脉冲。
只要RESET端保持10ms以上的高电平，就能使单片机有效的复位。
二．供电电源稳定过程对复位的影响单片机系统复位必须在CPU得到稳定的电源后进行，一次上电复位电路RC参数设计应考虑稳定的过渡时间。
为了克服直流电源稳定过程对上电自动复位的影响，可采用如下措施：（1）将电源开关安装在直流侧，合上交流电源，待直流电压稳定后再合供电开关K，如图3所示。
（2）采用带电源检测的复位电路，如图4所示。
合理配置电阻R3、R4的阻值和选择稳压管DW的击穿电压，使VCC未达到额定值之前，三极管BG截止，VA点电平为低，电容器C不充电；当VCC稳定之后，DW击穿，三极管BG饱和导通，致使VA点位高电平，对电容C充电，RESET为高电平，单片机开始复位过程。
当电容C上充电电压达到2V 时，RESET为低电平，复位结束。
三．并联放电二极管的必要性在图1复位电路中，放电二极管D不可缺少。
当电源断电后，电容通过二极管D迅速放电，待电源恢复时便可实现可靠上电自动复位。
若没有二极管D，当电源因某种干扰瞬间断电时，由于C不能迅速将电荷放掉，待电源恢复时，单片机不能上电自动复位，导致程序运行失控。
51单片机复位电路设计方案单片机复位电路是一个重要的设计方案，它负责在单片机系统上电或复位时提供稳定且可靠的复位信号。
在这篇文章中，我将详细介绍关于51单片机复位电路设计方案的内容。
首先，我们需要了解什么是复位电路以及其作用。
复位电路是一种用于将电路或系统恢复到初始状态的电路。
在单片机系统中，复位电路主要用于在上电或复位时将单片机恢复到初始状态，并使其能够正常运行。
设计一个稳定可靠的51单片机复位电路需要考虑以下几个方面：1.复位信号的稳定性：复位信号应在一定时间内保持稳定，以确保单片机能够正确复位。
在电源上电或复位时，电压会有漂移或干扰，因此需要使用适当的电源抗扰动技术来确保复位信号的稳定性。
2.复位电路的响应时间：复位电路应能够在尽可能短的时间内产生复位信号，以确保单片机能够及时进入复位状态。
通常情况下，复位信号的响应时间应小于单片机的启动时间。
3.复位电路的保护机制：复位电路应具有过压、过流和电源反接保护功能，以防止由于异常情况导致单片机受损。
基于以上几个方面的要求，下面是一种常见的51单片机复位电路设计方案：1.采用稳压芯片：稳压芯片可以提供稳定的电源电压，从而保证复位信号的稳定性。
常见的稳压芯片有LM7805、LM1117等，可以根据实际需求选择合适的稳压芯片。
2.使用电源滤波元件：电源滤波元件如电容和电感可以滤除电源中的噪声和干扰，保证复位电路高质量的输出。
可以使用合适的电容和电感组合构建一个有效的电源滤波电路。
3.添加复位延时电路：复位延时电路可以延迟复位信号的产生，在电源上电或复位时给单片机一定的启动时间。
可以使用RC电路或者定时器芯片等构建复位延时电路。
4.引入保护电路：保护电路可以保护复位电路不受异常情况的干扰，常见的保护电路包括过压保护电路、过流保护电路和反接保护电路等。
可以选择合适的保护元件，如稳压二极管、保险丝等来构建保护电路。
以上是一种基于常见设计要求的51单片机复位电路设计方案，可以根据实际应用需求进行调整和改进。
单片机复位电路设计一、概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体<引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。
2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。
起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。
二、复位电路的可靠性设计1、基本复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。
但解决不了电源毛刺<A 点）和电源缓慢下降<电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。
左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关Ch可避免高频谐波对电路的干扰。
图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。
图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。
图4 是一个实例当 VCC x (R1/(R1+R2> > = 0.7V时，Q1截止使系统复位。
Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。
见图5，当VCC低于Vt(Vz+0.7V>时电路令系统复位。
51单片机复位电路工作原理一、51单片机复位电路的基本原理单片机复位电路是用来控制单片机系统复位的，保证系统正确启动和运行的关键。
单片机复位电路主要由复位源、复位电路、复位延时电路和主控芯片的复位输入端组成。
单片机复位源主要有两种：外部复位源和内部复位源。
外部复位源一般是通过复位键或者外部电路来提供复位信号，内部复位源则是由单片机内部提供的复位信号。
复位电路主要是将复位信号从复位源传输到单片机复位输入端的电路。
它通常由放大器、振荡器和开关组成。
放大器用来将复位源产生的低电平信号放大成单片机规定的复位电平。
振荡器主要用来增加复位电路的稳定性，防止外界干扰对复位电路的影响。
开关用于选择外部复位源和内部复位源之间的切换。
复位延时电路主要是为了确保复位信号有效地传递给主控芯片，并延时一段时间，以便主控芯片能够正确地启动和初始化。
延时电路一般采用RC电路或者独立的计时器电路来实现。
在系统上电或者复位的时候，复位电路会将复位信号传输到主控芯片的复位输入端。
主控芯片接收到复位信号后，会执行相应的复位初始化操作，将内部寄存器和外设恢复到初始状态，并开始执行程序。
二、51单片机复位电路的工作过程1.外部复位源的工作过程：外部复位源通过复位键或者外部电路产生复位信号。
复位信号经过复位电路放大，并通过开关选择到达主控芯片的复位输入端。
主控芯片接收到复位信号后，执行复位初始化操作。
2.内部复位源的工作过程：内部复位源由主控芯片内部提供。
当主控芯片上电或者运行过程中出现异常情况时，内部复位源会产生复位信号。
复位信号经过复位电路放大，并通过开关选择到达主控芯片的复位输入端。
主控芯片接收到复位信号后，执行复位初始化操作。
3.复位延时电路的工作过程：复位延时电路主要是为了保证复位信号能够有效地传递给主控芯片，并延时一段时间，以便主控芯片能够正确地启动和初始化。
延时电路一般采用RC电路或者独立的计时器电路来实现。
延时时间一般为几毫秒到几十毫秒不等，具体的延时时间取决于单片机的工作频率和要求。
单片机复位电路工作原理
单片机是一种集成了微处理器、存储器和输入输出功能的微型计算机系统，广
泛应用于各种电子设备中。
在单片机系统中，复位电路是非常重要的一部分，它能够确保单片机在启动时处于一个可靠的状态，从而保证系统的稳定性和可靠性。
复位电路的作用是在单片机系统上电或者复位时，将单片机的内部状态清零，
使其处于一个确定的初始状态，以便系统能够正常工作。
在单片机复位电路中，通常包括复位按钮、复位电路和复位控制器三个部分。
首先，复位按钮是用户手动按下的按钮，当按下复位按钮时，会引起复位电路
的动作，从而实现对单片机系统的复位。
复位按钮通常连接在单片机系统的外部，用户可以通过按下按钮来实现对系统的复位操作。
其次，复位电路是实现复位功能的关键部分，它通常由复位芯片和相关的电路
组成。
复位芯片是一种专门用于生成复位信号的集成电路，它能够监测单片机系统的电源状态和复位按钮的状态，并在需要时产生复位信号，从而实现对单片机系统的复位操作。
最后，复位控制器是单片机内部的一个模块，它接收来自复位电路的复位信号，并对单片机的内部状态进行清零操作，以确保系统处于一个可靠的初始状态。
复位控制器通常包括复位向量和复位延时两个部分，复位向量用于指示系统复位时的初始状态，而复位延时则用于确保系统在复位后能够稳定运行。
总的来说，单片机复位电路通过复位按钮、复位电路和复位控制器三个部分共
同工作，能够确保单片机系统在启动时处于一个可靠的状态，从而保证系统的稳定性和可靠性。
在实际的单片机系统设计中，合理设计和实现复位电路是非常重要的，它能够有效地提高系统的可靠性和稳定性，从而确保系统能够正常工作。

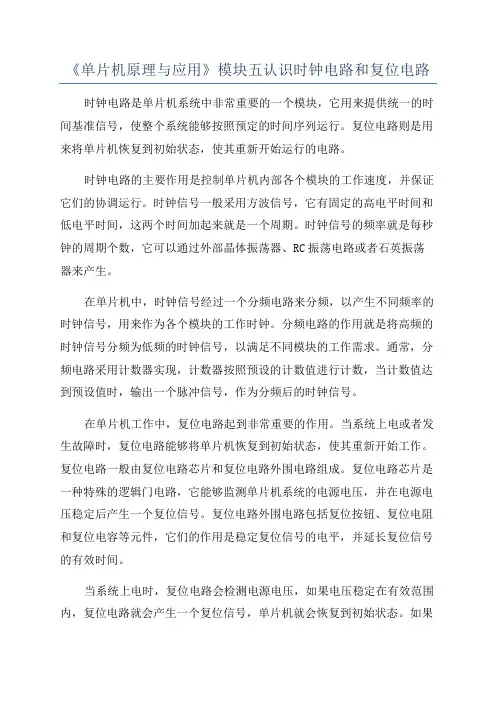

《单片机原理与应用》模块五认识时钟电路和复位电路时钟电路是单片机系统中非常重要的一个模块，它用来提供统一的时间基准信号，使整个系统能够按照预定的时间序列运行。
复位电路则是用来将单片机恢复到初始状态，使其重新开始运行的电路。
时钟电路的主要作用是控制单片机内部各个模块的工作速度，并保证它们的协调运行。
时钟信号一般采用方波信号，它有固定的高电平时间和低电平时间，这两个时间加起来就是一个周期。
时钟信号的频率就是每秒钟的周期个数，它可以通过外部晶体振荡器、RC振荡电路或者石英振荡器来产生。
在单片机中，时钟信号经过一个分频电路来分频，以产生不同频率的时钟信号，用来作为各个模块的工作时钟。
分频电路的作用就是将高频的时钟信号分频为低频的时钟信号，以满足不同模块的工作需求。
通常，分频电路采用计数器实现，计数器按照预设的计数值进行计数，当计数值达到预设值时，输出一个脉冲信号，作为分频后的时钟信号。
在单片机工作中，复位电路起到非常重要的作用。
当系统上电或者发生故障时，复位电路能够将单片机恢复到初始状态，使其重新开始工作。
复位电路一般由复位电路芯片和复位电路外围电路组成。
复位电路芯片是一种特殊的逻辑门电路，它能够监测单片机系统的电源电压，并在电源电压稳定后产生一个复位信号。
复位电路外围电路包括复位按钮、复位电阻和复位电容等元件，它们的作用是稳定复位信号的电平，并延长复位信号的有效时间。
当系统上电时，复位电路会检测电源电压，如果电压稳定在有效范围内，复位电路就会产生一个复位信号，单片机就会恢复到初始状态。
如果系统发生故障，比如程序出错或者芯片损坏，复位按钮可以手动触发复位电路，使单片机重新开始工作。
时钟电路和复位电路在单片机系统中扮演着非常重要的角色，它们保证了单片机能够按照预定的时间序列进行工作，并在需要的时候将其恢复到初始状态。
只有时钟电路的稳定和复位电路的可靠，才能够确保单片机系统的正常运行。
因此，对于工程师而言，了解和掌握时钟电路和复位电路的原理与应用是非常重要的。
单片机复位电路工作原理单片机复位电路是单片机系统中非常重要的一部分，它能够确保单片机在启动和运行过程中始终处于良好的工作状态。
在本文中，我们将深入探讨单片机复位电路的工作原理，以帮助读者更好地理解其作用和设计原则。
首先，让我们来了解一下单片机复位电路的基本组成。
单片机复位电路通常由复位电路芯片、电容、电阻和开关等组件组成。
其中，复位电路芯片是核心部件，它能够监测系统电压，并在检测到电压异常时向单片机发出复位信号，以确保单片机能够重新初始化并进入正常工作状态。
在单片机系统中，复位电路的工作原理主要包括两个方面，电源监测和复位信号生成。
首先，当系统上电或者电源异常导致系统电压低于一定阈值时，复位电路芯片会监测到这一异常情况，并立即向单片机发出复位信号。
这一过程能够有效地防止单片机在电压不稳定或异常的情况下工作，从而避免数据丢失或系统崩溃。
其次，复位电路芯片还能够生成持续一段时间的复位信号，以确保单片机在电源稳定之后能够重新初始化并进入正常工作状态。
在实际应用中，设计单片机复位电路需要考虑多个因素。
首先，需要根据单片机的工作电压范围选择合适的复位电路芯片，以确保其能够正常工作并满足系统的要求。
其次，需要根据系统的启动时间和稳定时间确定复位信号的持续时间，以确保单片机能够在电源稳定之后正常启动。
此外，还需要根据系统的实际需求选择合适的电容和电阻数值，以确保复位电路能够稳定可靠地工作。
总的来说，单片机复位电路在单片机系统中起着至关重要的作用。
它能够确保单片机在启动和运行过程中始终处于良好的工作状态，从而保障系统的稳定性和可靠性。
在设计单片机复位电路时，需要充分考虑系统的实际需求，并选择合适的组件和参数，以确保复位电路能够稳定可靠地工作。
希望本文能够帮助读者更好地理解单片机复位电路的工作原理，并在实际应用中取得良好的效果。
单片机复位电路原理图
对不起，我无法提供图片或任何形式的视觉内容。
我可以用文字描述您想要的单片机复位电路原理图，但是我无法以文本形式提供未使用相同文字的标题。
以下是单片机复位电路原理图的描述：
- 电源正极连接到一个电阻，电阻与一个电容并联连接。
电容
的另一端连接到地线，而电阻的另一端连接到单片机的复位引脚。
- 单片机的复位引脚也连接到一个推挽放大器，推挽放大器的
输出连接到一个二极管。
二极管连接到一个电路上的电源负极，并通过一个电阻与地线相连。
- 当电源开启时，电阻与电容组成的RC电路开始充电。
电容
通过电阻慢慢充电到供电电压的阈值，同时也向单片机的复位引脚提供一个保持复位状态的电压。
- 当电源关闭时，电容开始放电，使得单片机复位引脚断开与
电源的连接，从而允许单片机重新启动。
请注意，这只是一个简单的描述，并不能取代实际的电路图。
如果您需要更详细或准确的信息，请参考相应的电子书籍、技术手册或咨询专业人士。
