涡街流量计的技术特点

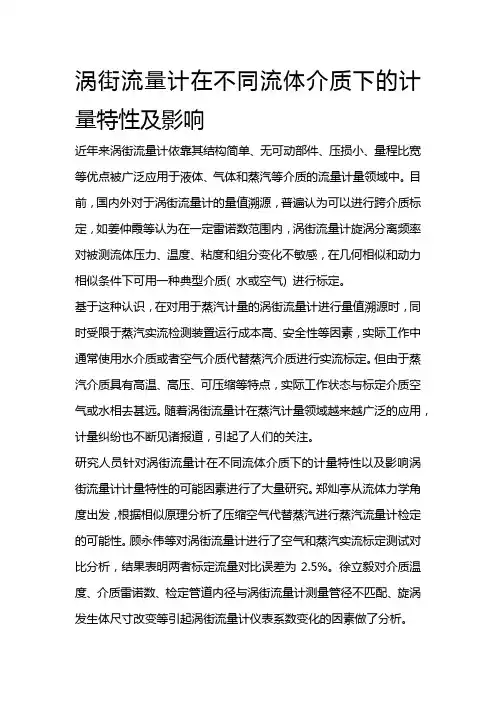

涡街流量计在不同流体介质下的计量特性及影响近年来涡街流量计依靠其结构简单、无可动部件、压损小、量程比宽等优点被广泛应用于液体、气体和蒸汽等介质的流量计量领域中。

目前，国内外对于涡街流量计的量值溯源，普遍认为可以进行跨介质标定，如姜仲霞等认为在一定雷诺数范围内，涡街流量计旋涡分离频率对被测流体压力、温度、粘度和组分变化不敏感，在几何相似和动力相似条件下可用一种典型介质( 水或空气) 进行标定。

基于这种认识，在对用于蒸汽计量的涡街流量计进行量值溯源时，同时受限于蒸汽实流检测装置运行成本高、安全性等因素，实际工作中通常使用水介质或者空气介质代替蒸汽介质进行实流标定。

但由于蒸汽介质具有高温、高压、可压缩等特点，实际工作状态与标定介质空气或水相去甚远。

随着涡街流量计在蒸汽计量领域越来越广泛的应用，计量纠纷也不断见诸报道，引起了人们的关注。

研究人员针对涡街流量计在不同流体介质下的计量特性以及影响涡街流量计计量特性的可能因素进行了大量研究。

郑灿亭从流体力学角度出发，根据相似原理分析了压缩空气代替蒸汽进行蒸汽流量计检定的可能性。

顾永伟等对涡街流量计进行了空气和蒸汽实流标定测试对比分析，结果表明两者标定流量对比误差为2.5%。

徐立毅对介质温度、介质雷诺数、检定管道内径与涡街流量计测量管径不匹配、旋涡发生体尺寸改变等引起涡街流量计仪表系数变化的因素做了分析。

Vershinin和Polkovnikov采用数值模拟的方法研究了旋涡发生体形状对涡街流量计中流动特性的影响，结果表明：蘑菇型发生体下游旋涡脱落稳定性更好，且斯特劳哈尔数随流速( 雷诺数) 变化较小。

许文达等从可压缩流体的流体力学方程出发对涡街流量计的流场进行了分析，将介质可压缩性对涡街流量计计量特性的影响归结到流体等熵指数κ，得出介质可压缩性会造成仪表系数K值增大，且随介质来流速度的增大这种偏差逐渐增大，文章还通过实流测试和CFD仿真得到涡街流量计在空气和水介质下的仪表系数偏差，验证了理论分析。

余姚市银环涡街流量计说明书余姚市银环涡街流量计说明书尊敬的用户，感谢您选择并使用余姚市银环涡街流量计。

为了让您更好地了解并正确操作本产品，特编写本说明书，希望能提供给您生动、全面且有指导意义的信息。

一、产品概述余姚市银环涡街流量计是一种高精度、高可靠性的流量计，采用先进的银环式传感技术和微机控制技术，可广泛应用于各类工业流体、液体或气体的流量测量。

二、产品特点1. 高精度测量：余姚市银环涡街流量计采用银环式传感器，能够实现高精度的流量测量，保证数据准确性。

2. 安装简便：本产品安装方便快捷，操作简单，可节省安装时间和人力成本。

3. 高可靠性：余姚市银环涡街流量计采用先进的工艺制造，具有高可靠性和良好的抗干扰能力，可以在各种恶劣环境中稳定工作。

4. 宽量程范围：余姚市银环涡街流量计可提供多种型号和规格供用户选择，适用于不同流体的流量测量需求。

5. 长使用寿命：经过精心设计和实验验证，余姚市银环涡街流量计具有较长的使用寿命，能够满足长期稳定运行的需求。

三、安装和操作注意事项1. 安装位置选择：请将余姚市银环涡街流量计安装在平稳、干燥、通风良好的位置，避免受到外部振动、高温或潮湿等因素的影响。

2. 电源和接线：请按照本产品的电源要求进行接线，确保电源供应符合要求，避免电压波动对测量结果产生干扰。

3. 操作指导：请按照本产品的使用说明进行正确操作，不得随意拆卸或更换传感器等部件，防止不必要的故障发生。

4. 清洁和维护：定期对余姚市银环涡街流量计进行清洁和维护，保证仪表的正常运行和测量的准确性。

四、售后服务1. 我们提供一年的质保期，质保期内出现的故障，我们将免费为您维修或更换。

2. 在质保期之外，我们将提供付费的维修服务，维修费用根据具体情况进行计算。

3. 如需售后服务，请与我们联系，我们将尽快为您处理您的问题。

五、常见问题解答在使用余姚市银环涡街流量计的过程中，用户常见的问题及解答如下：1. 为什么测量结果与实际相差较大？答：可能是由于安装位置选择不当或介质的物理性质发生变化，请检查并调整相应参数。

涡街流量计技术参数1. 测量范围（Measurement Range）：涡街流量计的测量范围通常是比较广泛的，可以从微小的流量到大流量进行测量。

不同型号的涡街流量计的测量范围可能略有差异。

2. 精度（Accuracy）：涡街流量计的精度是指其测量结果与标准值的偏差。

一般来说，涡街流量计的精度可以达到0.5%~1.0%。

3. 温度范围（Temperature Range）：涡街流量计适用的温度范围是指在该温度范围内，涡街流量计可以正常工作并提供准确的测量结果。

常见的涡街流量计适用温度范围为-40℃~+200℃。

4. 压力范围（Pressure Range）：涡街流量计适用的压力范围是指在该压力范围内，涡街流量计可以正常工作并提供准确的测量结果。

常见的涡街流量计适用压力范围为0-16MPa。

5. 输出信号（Output Signal）：涡街流量计的输出信号可以是模拟信号（如4-20mA），也可以是数字信号（如RS485通信接口）。

不同型号的涡街流量计可能有不同的输出信号类型。

6. 流体介质（Fluid Medium）：涡街流量计可以用于测量各种液体和气体的流量，例如水、蒸汽、空气、石油等。

不同的介质对涡街流量计的材质选用和工作方式有一定的要求。

7. 材质（Material）：涡街流量计的主要材质通常是不锈钢，以保证其在恶劣环境下的稳定性和耐腐蚀性。

8. 电源（Power Supply）：涡街流量计一般需要外部电源供电，通常工作电压为DC 24V或AC 220V。

9. 安装方式（Installation）：涡街流量计的安装方式有多种，可以是嵌入式安装、法兰式安装、螺纹连接等。

具体的安装方式根据实际情况选择。

10. 抗震性能（Anti-vibration Performance）：涡街流量计在使用过程中需要具备一定的抗震能力，以保证其正常工作且测量结果准确。

一般来说，涡街流量计的抗震性能可以达到10g。

涡街流量计与孔板流量计的区分孔板流量计如何操作涡街流量计与孔板流量计两者目前的技术水平和综合性能，这两个流量计进行比较，让我们进一步的了解两款流量计之间的区分。

1、涡街流量计与孔板流量计的技术对比①、涡街流量计的结构相对简单紧要由漩涡发生体、检测元件、信号放大器三个元部件构成，而目前我们对涡街的漩涡发生体的讨论已经相当成熟了，漩涡体以三角柱为优等形态，同时涡街流量计也具有安装简便，精度高，长时间运行稳定等特点；②、现阶段的孔板流量计技术水平还停留在以确定阅历公式为基础，1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167（1980）；③、孔板流量计的结构也较为简单、造价低、牢靠等特点，孔板流量计几乎可以测量全部介质，并且配套差压变速器使用，足以弥补其自身的不足之处；2、涡街流量计与孔板流量计综合使用性能的对比①、孔板流量计的由节流件压装置与差压变送器构成，并且导管对于低温宜冻的工况安装现场需要有伴热措施，通常运用孔板流量计测量流量时有如下几个问题：易冻、易堵、易漏、伴热简单造成差压变送器器件老化、某些场合导压管需加隔离液，由于伴热或工艺操作不稳，正、负导压管隔离液液线常常不等，产生液柱差，使流量指示不准；以上都会使流量测量结果发生变化，显现误差，照实行将导压管缩短直接安装在管道上，仍旧会有流动死区。

②、由于涡街流量计的静密封点少，在测流过程中就不会显现泄漏、介质流动死区现象，也不需要管道的伴热措施，不受介质的压力、温度、粘度影响。

总结：从以上这两点比较可以得出，在测量同一介质时，涡街流量计的优点与故障率明显的比孔板流量计故障率低，这就是涡街流量计能每年在市场上占有量增长的原因。

孔板流量计现场应用多的取压方式就是角接取压和法兰取压。

下面就给大家介绍下这两种取压方式的特点：角接取压就是在节流件与管壁的夹角处.取出节流件上卜游的压力。

取压位置的实在规定是:上、下游侧取压孔的轴线与孔板（或喷嘴）.上、下游侧端面的距离，分别等于取压孔径的一半或取压环隙宽度的一半。

涡街流量计知识一：涡街流量计的缺点和优点说明每种流量计都有其各自的特点，那么在日常工况应用的流量计中，属电磁流量计、涡街流量计应用最为广泛。

世界万物有其优越性，必有其局限性，同样，我们仪器仪表行业中，流量计产品系列也不是十全十美的，今天就给大家谈谈常见测量气体、蒸汽流量计常用工具涡街流量计的产品缺点和优点，以方便大家在选型是做好准备。

涡街流量计的缺点：1、涡街流量计工作状态下的体积流量不受被测流体温度、压力、密度等热工参数的影响，但液体或蒸汽的最终测量结果应是质量流量，对于气体，最终测量结果应是标准体积流量。

质量流量或标准体积流量都必须通过流体密度进行换算，必须考虑流体工况变化引起的流体密度变化;2、造成流量测量误差的因素主要有：管道流速不均造成的测量误差;不能准确确定流体工况变化时的介质密度;将湿饱和蒸汽假设成干饱和蒸汽进行测量。

这些误差如果不加以限制或消除，涡街流量计的总测量误差会很大;3、抗振性能差。

外来振动会使涡街流量计产生测量误差，甚至不能正常工作。

通道流体高流速冲击会使涡街发生体的悬臂产生附加振动，使测量精度降低。

大管径影响更为明显。

4、对测量脏污介质适应性差。

涡街流量计的发生体极易被介质脏污或被污物缠绕，改变几何体尺寸，对测量精度造成极大影响。

5、直管段要求高。

专家指出，涡街流量计直管段一定要保证前40D后20D，才能满足测量要求;。

6、温性能差，涡街流量计一般只能测量300℃以下介质的流体流量。

以上就是小编给大家介绍的涡街流量计的优缺点，任何仪器仪表都一样，有其自身独特的优势也必然有不可否认的不足之处，我们要做的就是根据自身情况选取适宜的产品。

涡街流量计的优点：1、涡街流量计无可动部件，测量元件结构简单，性能可靠，使用寿命长;2、涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。

3、涡街流量计可以测量液体、气体或蒸汽的流量;4、涡街流量计测量范围宽。

量程比一般能达到1：10;5、涡街流量计的准确度较高，重复性为0.5%，且维护量小。

涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

温压补偿一体化涡街流量计分类LUCB系列插入式涡街流量计、LUCB系列涡街流量计插入式涡街流量计参数及要求◆测量介质：气体、液体、蒸气◆连接方式：法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,10◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃-25℃～250℃油壬连接式涡街流量计◆输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃◆材质不锈钢,铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6，防护等级IP65原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

并可作为流量变送器应用于自动化控制系统中。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：f=Stv/d式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。

涡街流量计口径与测量范围【原创版】目录一、涡街流量计的概述二、涡街流量计的口径范围1.管道式涡街流量计的口径范围2.插入式涡街流量计的口径范围三、涡街流量计的测量范围1.液体的测量范围2.气体的测量范围3.蒸汽的测量范围四、涡街流量计的特点与应用场合正文一、涡街流量计的概述涡街流量计是一种常见的流量计量设备，主要用于测量液体、气体和蒸汽的流量。

它具有较高的测量精度和较宽的测量范围，因此在工业生产中得到了广泛的应用。

二、涡街流量计的口径范围1.管道式涡街流量计的口径范围管道式涡街流量计是根据管道的公称直径（DN）来划分口径范围的。

一般来说，涡街流量计的口径范围为 DN15 至 DN4000，其中 DN15 至DN300 属于小口径涡街流量计，DN400 以上则属于大口径涡街流量计。

大口径的管道口径测量范围是 DN15-DN1000 之间，其中 DN15-DN300 算是管道小口径涡街流量计了，口径超过 DN400 以上的基本上就要用插入式涡街流量计了，因为大口径的不便用于管道式涡街流量计，只要是符合上述口径参数范围就可以使用涡街流量计来测量。

2.插入式涡街流量计的口径范围插入式涡街流量计的口径范围相对较小，通常为 DN200 至 DN1500。

对于超过 DN1500 的管道，可以采用特殊订货的方式来满足需求。

三、涡街流量计的测量范围1.液体的测量范围涡街流量计在测量液体流量时，通常能够覆盖 0.35~7.0m/s 的流速范围。

2.气体的测量范围在测量气体流量时，涡街流量计可以覆盖 5.0~60.0m/s 的流速范围。

3.蒸汽的测量范围对于蒸汽的测量，涡街流量计可以覆盖 6.0~70.0m/s 的流速范围。

四、涡街流量计的特点与应用场合涡街流量计具有较高的测量精度、较宽的测量范围和良好的抗干扰性能，适用于各种复杂的工业生产环境。

15种流量计的工作原理及特点流量计是一种用于测量流体流量的装置，广泛应用于化工、石油、食品、医药、环保等行业。

根据不同的工作原理和特点，可以将流量计分为以下15种。

1.流通容积式流量计：通过测量流体通过流量计的容积来计算流量。

特点是简单易于使用，适用于低粘度流体。

2.风轮式流量计：利用流体的动能转化为旋转动能，通过测量风轮的旋转速度来计算流量。

特点是结构简单、精度较高，适用于液体和气体测量。

3.涡轮式流量计：通过测量涡轮的旋转速度来计算流量。

特点是精度高，适用于高粘度流体和腐蚀性介质。

4.涡街式流量计：利用涡流的产生和消失来测量流量。

特点是可测量各种流体，适用于高温、高压和腐蚀性介质。

5.鞭频式流量计：利用鞭状物在流体中产生的频率变化来测量流量。

特点是结构简单、精度较高，适用于高粘度和高粒度的流体。

6.背压式流量计：通过测量流体压力差来计算流量。

特点是适用于高粘度和腐蚀性介质。

7.电磁式流量计：利用涡流感应原理测量电磁流量。

特点是适用于各种液体和气体，精度高，可以测量高温、高压和腐蚀性介质。

8.超声波流量计：利用超声波在流体中的传播速度差来测量流量。

特点是非侵入性、不受流体性质影响，适用于各种液体和气体。

9.热式流量计：通过测量流体传热能力的变化来计算流量。

特点是适用于高温、高粘度的流体。

10.漩涡流量计：通过测量由漩涡产生的压力差来计算流量。

特点是结构简单、不易堵塞，适用于高温、高压和腐蚀性介质。

11.比重式流量计：根据流体密度的变化来测量流量。

特点是适用于测量液体和气体，可测量高粘度和腐蚀性介质。

12.光电式流量计：利用光的传播速度差来测量流量。

特点是非侵入性、不受流体性质影响，适用于各种液体和气体。

13.压差式流量计：通过测量流体通过管道时的压力差来计算流量。

特点是结构简单、价格低廉，适用于液体和气体测量。

14.阻塞式流量计：通过测量流体通过阻塞装置时的压力差来计算流量。

特点是适用于高温、高压和腐蚀性介质。

摘要涡街流量计是主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,维护量小，仪表参数能长期稳定。

可在-20℃～+250℃的工作温度范围内工作。

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

本文主要讨论其工作原理，基本结构，信号采集及处理和安装方法等。

关键词：涡街流量计工作原理基本结构信号采集安装方法涡街流量计涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,维护量小。

仪表参数能长期稳定。

本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计原理涡街流量传感器是以卡门（Kaman ）和斯特劳哈（Streusel ）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。

把一个非流线型阻流体（Bluff Body ）垂直插入管道中，随着流体绕过阻流体流动，产生附面层分离现象，形成有规则的旋涡列，左右两侧旋涡的旋转方向相反。

这种旋涡称为卡门涡街。

根据卡门的研究，这些涡列多数是不稳定的，只有形成相互交替的内旋的两排涡列，且涡列宽度h 与同列相邻的两旋涡的间距l 之比满足lh =0.281（对圆柱形旋涡发生体）时，这样的涡列才是稳定的。

生产旋涡分离的阻流体称为旋涡发生体。

涡街流量计是根据旋涡脱离旋涡发生体的频率与流量之间的关系来测量流量的仪表。

1．卡门涡街的产生与现象为说明卡门涡街的产生，我们来考虑粘性流体绕流圆柱体的流动．当流体速度很低时，流体在前驻点速度为零，来流沿圆柱左右两侧流动，在圆柱体前半部分速度逐渐增大，压力下降，后半部分速度下降，压力升高，在后驻点速度又为零．这时的流动与理想流体统流圆柱体相同，无旋涡产生，如图1—1a 所示．图1－1 圆柱绕涡街产生示意图随着来流速度增加，圆柱体后半部分的压力梯度增大，引起流体附面层的分离，如图1—1b 所示．当来流的雷诺数Re 再增大，达到40左右时，由于圆柱体后半部附面层中的流体微团受到更大的阻滞，就在附面层的分离点S 处产生一对旋转方面相反的对称旋涡．如图1－1c 所示．在一定的雷诺数Re 范围内，稳定的卡门涡街的及旋涡脱落频率与流体流速成正比．2．卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的．冯·卡门在理论上已证明稳定的涡街条件是：涡街两列旋涡之间的距离为h ，单列两涡之间距离为l ，若两者之间关系满足1)/sinh(=l h π或/h l ＝0. 281 （1－1） 时所产生的涡街是稳定的。
