涡街流量计说明书

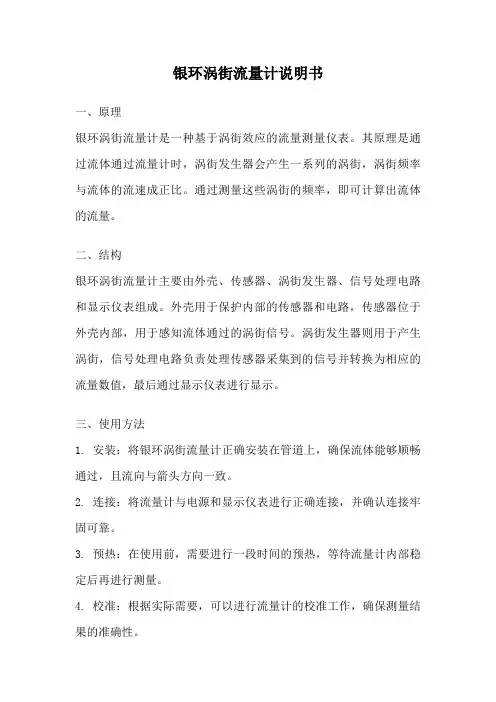

银环涡街流量计说明书一、原理银环涡街流量计是一种基于涡街效应的流量测量仪表。

其原理是通过流体通过流量计时，涡街发生器会产生一系列的涡街，涡街频率与流体的流速成正比。

通过测量这些涡街的频率，即可计算出流体的流量。

二、结构银环涡街流量计主要由外壳、传感器、涡街发生器、信号处理电路和显示仪表组成。

外壳用于保护内部的传感器和电路，传感器位于外壳内部，用于感知流体通过的涡街信号。

涡街发生器则用于产生涡街，信号处理电路负责处理传感器采集到的信号并转换为相应的流量数值，最后通过显示仪表进行显示。

三、使用方法1. 安装：将银环涡街流量计正确安装在管道上，确保流体能够顺畅通过，且流向与箭头方向一致。

2. 连接：将流量计与电源和显示仪表进行正确连接，并确认连接牢固可靠。

3. 预热：在使用前，需要进行一段时间的预热，等待流量计内部稳定后再进行测量。

4. 校准：根据实际需要，可以进行流量计的校准工作，确保测量结果的准确性。

5. 测量：打开流体流过的阀门，待流量计稳定后，即可读取显示仪表上的流量数值。

6. 维护：定期对流量计进行检查和维护，保持其正常工作状态。

四、注意事项1. 在安装和使用过程中，应避免对流量计造成机械碰撞或振动，以免影响测量结果。

2. 使用时应确保流体的温度、压力等参数在流量计的允许范围内，避免超过其额定工作条件。

3. 使用前应检查流量计的密封性能，确保无泄漏现象发生，以免影响测量的准确性。

4. 需要定期对流量计进行校准，校准频率根据具体情况而定，以确保测量结果的准确性。

5. 在维护和更换流量计时，应按照相关要求进行操作，避免误操作导致损坏或不准确。

银环涡街流量计是一种基于涡街效应的流量测量仪表，通过测量涡街的频率来计算流体的流量。

其结构简单，使用方便，准确度高，广泛应用于工业生产和实验室等领域。

在安装和使用过程中，需要注意一些事项，以确保测量结果的准确性和仪表的正常工作。

希望本说明书能为大家提供参考和指导，使大家能够正确、有效地使用银环涡街流量计。

智能涡街流量计使用说明书昆山恒思博自动化科技有限公司1、简介本仪表发货之前已经根据技术规格进行过精确标定。

本使用说明书的内容包括涡街流量计的标准技术规格、型号和安装。

注意本手册不涉及特殊的技术规范。

同时注意本手册在仪表略有改变时并不是每次都修订。

如果仪表不能正常工作，请与本仪表制造厂家或者授权代理商联系。

如果没有本仪表的制造厂家或者授权代理商的技术人员在场，用户自行修理或者更换零部件而导致仪表性能破坏，本仪表的制造厂家将不负任何责任。

2、开箱验收所有涡街流量计在发货前都在工厂进行过彻底的检查和测试。

流量计到货时，请检查其外观，确认运输过程中没有损坏，若损坏严重,请立即与运输部门交涉,并请致电供货方。

请仔细阅读本使用手册,并完全理解其内容,若有不明白的地方请致电本仪表的授权代理商或制造厂技术服务部释疑。

2．1检查型号及技术规格仪表的型号和技术规格可以从流量仪表的铭牌上找到，检查一下该技术规格是否与本手册3.3节的型号规格和技术规格一致。

与制造厂联系时，请说明型号和序号。

2．2附件仪表到货时，请确认下列附件是否装箱：序号品名备注1 装箱清单2 智能涡街流量计3 智能涡街流量计使用说明书4 产品合格证5 配套附件配套法兰、垫片、长螺栓、螺冒、内陆角扳手2．3储存需知如果本仪表需要储存一段时间，特别要注意以下几点：（1） 用原包装箱装好仪表，尽可能与发运出厂前状态一样，（2） 根据以下条件选择储存位置：不要放置在风雨中；不要置于有振动冲击的地方；温度和湿度应为：温度：-30～60℃湿度：5～80% RH （避免结露）2．4安装位置需知根据以下各项选择安装位置，确保仪表长期稳定工作。

（1） 环境温度：避免大的温度变化。

如果仪表安装位置受到工厂热源的热辐射，请采取热隔离或通风设施。

（2） 天气环境：避免有强烈腐蚀的大气环境。

这些位置应有足够的通风，并且防止雨水流进导线管。

3、仪表性能概要本涡街流量计是一种应力式涡街流量计，其设计融合了长期的经验，具有优越的性能。

LUGB型涡街流量传感器使用说明书北京中元瑞得科技目录一、概述···············错误!未定义书签。

二、技术参数·············错误!未定义书签。

三、工作原理 (6)四、结构尺寸 (8)五、安装 (11)六、接线 (14)七、系数设定 (17)八、设置和调整 (19)一、脉冲输出型（不带液晶显示表头） (19)二、4~20mA输出型（不带液晶显示表头） (20)3、智能型（带单排液晶显示表头） (25)4、智能型 (带双排液晶显示表头内部供电锂电池) (27)五、智能型 (带双排液晶显示表头外部供电 4～mA输出) (31)九、故障排除 (33)十、定货须知 (34)一、概述LUGB涡街流量传感器是一种采纳压电晶体作为检测元件的新型应力式流量测量仪表，适用于各类气体、蒸汽、液体和水的流量计量。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、结构简单、稳固性高等优势。

传感器的型号规格代码说明见表1。

二、技术参数1、利用条件环境温度：-40 ～55℃相对湿度：5% ～90%大气压力：86 ～106kPa2、技术参数公称通径：15 ～1000mm测量介质：液体、气体、蒸汽介质温度：-40 ～+320℃连接方式：法兰卡装式，法兰式，插入式公称压力：精度品级：级，级，级重复性：≤%，%, %本体材质：1Cr18Ni9Ti负载电阻：＜750Ω供电电源：, 锂电池输出信号：脉冲, 4 ～20mA. DC, RS-485流速范围：液体～6m/s, 气体5 ～60m/s流量范围：见表2防爆品级：iaIICT 1-6本安型(与齐纳平安栅配套利用)防护品级：IP65结构型式：一般型智能型(带显示表头)-1-表1 涡街流量传感器型号规格代码说明-2-表2 LUGB涡街流量传感器流量范围图表说明:一、表2中所列流量范围的介质状态如下：液体—是密度为1000kg/m3的水气体—是工况状态下的空气蒸汽—是表压为的干饱和蒸汽-3-传感器的流量范围受介质密度和粘度的阻碍，当介质状态不同或为其它介质时，流量范围按以下方式确信：下限流量：Qminρ=Qmin·(m3/h)Qmin v= 6×104v·D (m3/h)式中：v =μ/ρ(m2/s)式中：Qminρ—依照介质密度计算得出的下限流量(m3/h)Qmin v—依照介质粘度计算得出的下限流量(m3/h)Qmin —表2 给出的下限流量(m3/h)v —运动粘度(m2/s)D —管道内径(mm)μ—动力粘度(Pa·S)ρ—工况密度（kg/m3）ρ1—密度（水：1000 空气：蒸汽：）（kg/m3）比较Qminρ和Qmin v，取其中数值较大的一个作为此工况下的该口径传感器的下限流量。

LUGB系列涡街流量计之阳早格格创做使用道明书籍目录一. 概括处事本理 - - - - - - - - - - - - - - - (3)二. 技能参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量范畴- - - - - - - - - - - - - - - - - - - (4)四. 拆置结构图- - - - - - - - - - - - - - - - - - (5)五. 拆置及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计旗号检测、安排战校验要领 - - - - - - - - - (10)八. 维护及障碍排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计支配道明 - - - - - - - - - - - - - - (12)一概括LUGB系列涡街流量计是一种采与压电晶体动做检测元件，输出与流量成正比的尺度旗号的流量仪容.该仪容不妨间接与ＤＤＺ－Ⅲ型仪容系统配套，也不妨与估计机及集集系统配套使用，对于分歧介量的流量参数举止丈量.该仪容根据流体涡街的检测本理，其检测涡街的压电晶体没有与介量交战，仪容具备结构简朴、通用性佳战宁静性下的特性.LUGB系列涡街流量计可用于百般气体、液体战蒸汽的流量检测及计量.LUGB 系列涡街流量计不妨与本公司死产的智能流量积算仪配套使用,也不妨战其余仪容厂商死产的智能仪容配套使用,具备通用性强的特性.二处事本理涡街流量计的基根源基本理是卡门涡街本理,•即“涡街旋涡分散频次与流速成正比”.流量计流利本量曲径与仪容的公称心径基本相共.如图一所示,•流利本量内拔出有一个近似为等腰三角形的柱体,柱体的轴线与被测介量振动目标笔曲,底里迎背流体.当被测介量流过柱体时,正在柱体二侧接替爆收旋涡,旋涡,•正在柱体下游便产死了接错排列的二列.表里分解战真验已道明,•旋涡分散的频次与柱侧介量流速成正比.式中:ｆ──柱体侧旋涡分散的频次(Ｈｚ);Ｖ──柱侧流速(ｍ/ｓ);ｄ──柱体迎流里宽度(ｍ);Ｓr ──斯特劳哈我数.是一个与决于柱体断里形状而与流体本量战流速大小基础无闭的常数.图一圆管内的涡街三产品特性传感器丈量探头采与特殊工艺启拆，耐下温可达350℃敏感元件启状正在探头体内，检测元件没有交战丈量介量，使用寿命少传感器采与补偿安排，普及仪容抗震性结构简朴、无可动件，耐用性下正在确定雷诺数范畴内，丈量没有受介量温度、压力、粘度效率流量计可应用于防爆场合，仄安性佳量程比宽，可达10:1 15:1通用性强，可丈量没有净净的气体、液体四技能参数环境温度: (-40～55)℃ ;相对于干度: (5～90)% ;大气压力: (86—106)Kpa公称通径: (15～1500)ｍｍ（大于200mm为拔出式结构）；丈量介量: 液体、气体、蒸汽;公称压力: 1.6Mpa 2.5Mpa 4.0Mpa介量温度: (-40～+350)℃;粗度等第: 0.5级,1.0级1.5级,2.5级;线性度: ≤±1.5％;沉复性: ≤0.5％,≤1.0% ;输出旗号: 电压脉冲;(4～20)mA DC（二线制）;;供电电源: 电压脉冲 12V DC或者24V DC;电流型 24V DC智能电流型 24V DC智能电池型 3.6V DC背载电阻: 最大背载电阻没有超出350Ω.本量材量: 304没有锈钢对接办法: (15～300)mm 法兰卡拆式结构;(200～1500)mm 为拔出式结构;呵护等第: IP65, IP67 ;电缆接心: PG10防爆典型: 本安型; 隔爆型防爆标记: iaⅡCT6; dIIBT4,Exia11CT5五工况流量范畴（m3/h）(一)法兰卡拆式流量计拆置结构图图二. 法兰夹拆式结构图(二)拔出式流量计拆置结构图图三. 拔出式结构图图四流量计结构尺寸(三)流量计结构尺寸七拆置及接线(一) 拆置(1) 拆置天面的采用a. 环境温度: 流量计的处事环境温度没有矮于-40℃,没有下于+55℃,如受到死产设备的热幅射时,应采与隔热战透气步伐.b.环境气氛: 预防将流量计拆置正在含腐蚀性气体的环境中，如只可拆置正在含腐蚀性气体的环境中,则需提供充分的排风步伐.c. 板滞振荡战冲打: 流量计的结构是脆固的,没有会果振荡而益伤,但是振荡会爆收搞扰旗号,若管讲上的振荡战冲打热烈,而介量流速又矮，则大概引导搞扰旗号大于流量旗号,制成示值缺面.果此,流量计应当尽大概拆置正在振荡战冲打小的场合,•拆置位子正在5～20Ｈｚ的振荡频次下,央供振荡加速度没有大于1ｇ,可则应采与减振步伐.比圆,正在流量计拆置处振源去背的管讲上加拆牢固支撑,并拆置防振垫等步伐.特天注意:正在空压机出心处振荡较强,没有克没有及拆置流量计,应拆置正在储气罐之后.d.流量计拆置天面周围应有富裕的空间，拆置正在下处的流量计应尽管有处事仄台,以便于拆置战维建.别的,为了维建查看便当,•附近应有可供丈量仪器用的接流220Ｖ电源插座.e. 流量计最佳拆置正在室内,必须拆置正在室中时,应有防晒战防潮步伐.f. 流量计拆置天面应近离大功率电机,变频器,大功率变压器战无线电支收机,可则,有大概制成仪容没有克没有及仄常处事.(2) 对于拆置管讲的央供a.流量计上游侧战下游侧必须要有脚够少的共径曲管段.少度应切合下表的央供.●法兰卡拆式(法兰对接式)流量计曲管段●拔出式流量计曲管段b. 正在确定的曲管段少度内,管讲进流段与出流段目测应是笔曲的.为包管被测介量谦管,流量计应尽管预防拆置正在安排阀、半启闸阀的下游.普遍情况下没有正在夸大管后拆置流量变支器.c. 流量计可笔曲、火仄或者其余所有角度举止拆置,将流量计拆置正在笔曲斜管讲上时,流体流背应是自下而上的.d. 需要正在流量计附近拆设与压或者测温面时,与压面应正在流量计后3Ｄ以中,•测温面应正在流量计5Ｄ以中.e.为便当检建流量计,热烈提议拆置旁通管.正在需荡涤的管讲上或者所拆置流量计的管讲没有克没有及断流的情况下,便必须拆置旁通管讲.(3)涡街流量计的拆置正在拆置时必须注意下列事项:a. 被测介量流背必须与流量计上的流背箭头标记普遍.b. 拆置卡拆式流量计时,可通过博用凸里法兰的凸里包管管讲战流量计流利本量共心.并注意稀启垫没有克没有及深进管中.(4).拔出式涡街流量计拆置正在管讲上,需要正在拆置处启一个φ87圆孔.正在圆孔处焊上随流量计提供的对接法兰，央供启心法兰短管必须笔曲管讲而且短管的轴线与管讲核心线沉合.如图五所示.对接法兰的短管上有加工的凸台，凸台战管讲中壁对于齐，而后举止焊接.图五拔出式涡街流量计启心法兰与管讲的焊接a.根据需要决定是可拆置球阀.正在维建时拆拆流量计时允许中断流量，则没有需要拆球阀；如果没有允许中断流量，则需要拆球阀.球阀由我公司配套供应，型号为：Q41F16（DN80），若需要拆置球阀，订货时必须证明.b.如果需要拆置球阀，先将球阀拆正在启心法兰上，而后挨启球阀，再将拔出式涡街流量计拆正在球阀上，睹图三.如果没有需要拆置球阀，则间接将拔出式涡街流量计拆正在启心法兰上，拆置时请注意测速本量应正在管讲核心处.(二) 接线道明: a. 拆置流量计的管讲及搁大器壳体应有良佳的接天(接天电阻没有大于10Ω)•.b. 流量计采与二线制接线，推荐采与ＡＶＰＶ2×0.5单芯屏蔽线.(1)LUGB-Ⅰ型(脉冲输出)接线图(2)LUGB-Ⅱ型(电流输出)(3)LUGB-Ⅲ型(智能型)接线拜睹后里智能涡街流量计支配道明八流量计参数的整定1. 闭于流量计的仪容常数流量计正在出厂前已通过调试战检测,•每台流量计的仪容常数Ｋ均已正在铭牌战出厂合格证上证明，它的物理意思是正在标定状态下（Ｐ＝101.3ｋＰａ，ｔ＝20•℃）每流过流量计１降体积流量，流量计输出的脉冲个数，单位是１／Ｌ.由于丈量介量温度变更,丈量管讲及旋涡爆收体几许尺寸爆收变更(热胀热缩),•需对于流量仪容常数举止建正,建正系数ＫＴ的表白式为：ＫＴ×10-5×(ｔ-20)式中:ｔ──丈量介量的温度,℃.2. 流量单位换算要领(1). 根据工艺设定的流量范畴估计出本量管讲处事状态下的体积流量：工艺设定的流量不妨是品量流量（kg/h）、处事状态下的体积流量（m3/h）或者尺度状态的体积流量（N m3/h），将品量流量或者尺度状态的体积流量换算成处事状态下的体积流量的要领如下：a．将品量流量的最大流量（量程上限）Gmax（kg/h）换算成处事状态下的体积流量Qmax（m3/h），估计公式为：×─ (m3/h）式中: ρ──仪容处事条件下介量的稀度(ｋｇ/ｍ3)b．将气体尺度状态的最大流量（量程上限）Q0max （Nm3/h）换算成处事状态下的体积流量Qmax（m3/h），估计公式为：Qmax= Q(m3/h）式中: Ｐ──仪容处事条件下气体的表压（ＭＰａ）；ｔ──仪容处事条件下气体的温度（℃）.(2). 根据处事状态下的最大概积流量Qmax（m3/h）估计涡街的最大频次fmax：Qmax×Ｋ×ＫＴ (Hz）式中: Ｋ──仪容系数（１／Ｌ），K值标明正在仪容铭牌上；ＫＴ──温度建正系数.九流量计的旗号检测、安排战校验要领1. 固态检测丈量固态电流,正在24V上串联尺度电阻，用数字电压表丈量，或者用现场指示表检测.正在无流量旗号条件下，固态电流为4mA，现场指示表正在0%的位子.如有偏偏好，可调电位器W1，但是调之前一定要用示波器或者频次计瞅察,决定无频次旗号（圆波），包管频次电流变更器无输进的条件下，调整才蓄意思.正在系数板没有接的条件下，可间接调W1，真止调整.2. 动背检测：动背检测是指变支器有旗号输进的条件下举止检测.输进上限流量旗号，TP4有1000Hz输出频次，此时频次电流变更电路应有谦量程输出，变支器输出电流应为20mA DC，如有偏偏好，可安排量程电位器W2，使输出为20mA DC.普遍正在使用中改变量程，只需估计K B值，正在编码启闭上相映调佳K B值便可改变变支器流量量程，无需调W2电位器.3. 模拟检测要领：正在校验室举止电路尝试时，可用模拟检测要领举止.用频次爆收器旗号代替探头旗号，频次爆收器的输出中壳屏蔽端没有接进端子，而应接到（大众天）端，旗号输出端接到搁大板输进端子的任一端子即可.频次爆收器输出旗号频次安排正在变支器出厂合格证所定的频次范畴内，旗号幅度正在频次下时稍为删大，普遍可统制正在1～2V PP值范畴内，以能触收搁大电路有输出反应为准.4. 阻僧安排：搁大电路板上有二个拔动启闭，分别用以安排电路输出旗号的阻僧时小输出旗号的动摇.安排时可用小螺丝刀拔动启闭举止.s；当阻僧启闭“1”挨背ON时，电路响当令间约为1s；当阻僧启闭“2”挨背ON时，电路响当令间约为5s；当阻僧启闭“1”，“2”均挨背ON时，电路响当令间约为6s；如流量计输出电流值变更较大，可通过采用阻僧启闭位子，将输出电流宁静下去.安排阻僧启闭位子没灵验率流量计的整位战量程.5 敏捷度安排当现场振动搞扰过大，已经效率仄常的丈量时，通过搁大线路板上K1战K2举止安排.K1是电路板搁大倍数，K2是电路板敏捷度.由于采与量化的安排要领，通过拨动启闭的位子即可.普遍情况下，K1没有必安排，只安排K2便能办理，特殊情况下，K1、K2不妨协共举止安排.十维护及障碍排除1．流量计隐现没有仄常时，应查看工艺情景是可谦脚仪容央供，工艺流量是可降正在流量计所能丈量的范畴内，如没有谦脚该央供，流量计隐现会没有仄常的.2．流量计所能检测的介量应为单相流体，如有气液二相局里的介量，流量计隐现将没有仄常.3．流量计有障碍时，应粗确区别是可隐现仪容，或者其余二次仪容有障碍.如流量计有输出，而隐现仪容无隐现，那类障碍应正在隐现仪容.4．确认障碍根源于流量计，可按下表举止排除处理.十一订货须知用户订货时请提供以下条件,以便助闲粗确采用流量计的规格战系数.1. 管讲尺寸:中径×壁薄(ｍｍ);2. 丈量介量称呼，介量稀度〔ｋｇ／ｍ3〕;3.设定的最大流量即流量计的量程上限值〔ｋｇ／ｈ,或者ｍ3/ｈ〕;4.工艺的最小流量〔ｋｇ／ｈ,或者ｍ3/ｈ〕;5.处事压力,（ＭＰａ）;6.处事温度，（℃）7.如配我公司智能流量积算仪,请一齐提供：压力变更范畴，或者压力变支器型号、量程；温度变更范畴，或者温度变支器型号、量程.智能涡街流量计（支配部分）1、概括LUGB系列智能涡街流量计是我公司多年调研，正在LUGB涡街流量传感器的前提上研制而成的又一种新式仪容，该仪容具备LUGB涡街流量传感器的所有便宜，并减少了以下便宜：无中接线—无须中接电缆提供电源，拆置便当.矮功耗—电池可使用一年以上.断电呵护—断电后呵护数据时间大于40年.现场隐现—乏积流量、瞬时流量、频次等.线性函数—有四段非线性建正可树立，可普及粗度.阻僧采用—有0—16秒阻僧时间采用，使仪容输出更宁静.自诊断—仪容堕落、设定过得等皆不妨被诊疗而且隐现出去.通用性佳—分歧心径线路板通用，正在现场调换没有需沉新标定.2、主要技能参数环境温度 -15℃～ +60℃电源电压电流输出： 24V ± 10% ；DC脉冲输出： 12V ～ 24V ；DC电池供电：输出旗号电流输出：4～20mADC，背载电阻0～500Ω脉冲输出：矮电仄小于1V；下电仄大于电源电压的80%；防爆等第 dⅡBT2～T43、隐现仪容有二种状态：隐现状态战设定状态.正在隐现状态，通过按键不妨隐现乏积量、瞬时量战自检截止.正在设定状态，可设定百般参数.那二种状态可通过按SET键大于3秒释搁后变更.按键支配应0.5秒以上，可则仪容无反应.里板上有三个键：SET、SHIFT战INC.正在隐现状态下：按SHIFT键：乏积量→瞬时量→自检截止→乏积量按INC 键：乏积量←瞬时量←自检截止←乏积量按SET 键没有搁8秒安排隐现OFF 后仪容处于闭机状态.按任性键自动启机.4、设定 设定状态下：SET 键为读写键，SHIFT 为光标移位键，INC 为数字减少键（或者小数面移位）.隐现道明:（11处于闪烁隐现状态.（2）当隐现的数字为“1”：表示数字1处于背去隐现状态.按键道明:（1）短按SET 键：表示按SET 键大于0.5秒但是小于3秒.（2）少按SET 键：表示按SET 键大于3秒后释搁. （3）按住SET 键：表示按SET 键没有释搁. 简曲支配如下：2、气体拔出式涡街流量计 DN = 053、下温气体拔出式涡街流量计 DN = 094、建改参数没有退出设定状态，参数将没有被真止战保存.5、接线1）、模拟电流输出接线（OU = 00）2）、电压脉冲输出接线（OU = 01）3)、无源智能涡街流量计无须中接电线（OU = 02 07）.里里接电池组（一节3.6V 锂电池或者三节5号碱性电池）OU 数值越大电池使用寿命越少； 6、过得代码仄常情况下自检截止隐现：GOOD 正在出现过得时正在自检截止如下：仪容隐现过得称呼 堕落大概的本果 积算输出ERR 3矮压报警1、电源电压偏偏矮2、电池电压偏偏矮3、电源有障碍脆持处事,电流输出偏偏矮7、拆置详睹LUGB涡街流量计道明书籍.当仪容笔曲拆置时，可将表头内的隐现板转动90度（四颗螺丝牢固），以便当读数战支配.。

一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。

1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。

1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。

1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。

1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。

1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。

1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。

1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。

二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。

由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。

防爆型涡街流量传感器，采用的是本安防爆技术。

电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。

2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。

当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。

余姚市银环涡街流量计说明书余姚市银环涡街流量计说明书尊敬的用户，感谢您选择并使用余姚市银环涡街流量计。

为了让您更好地了解并正确操作本产品，特编写本说明书，希望能提供给您生动、全面且有指导意义的信息。

一、产品概述余姚市银环涡街流量计是一种高精度、高可靠性的流量计，采用先进的银环式传感技术和微机控制技术，可广泛应用于各类工业流体、液体或气体的流量测量。

二、产品特点1. 高精度测量：余姚市银环涡街流量计采用银环式传感器，能够实现高精度的流量测量，保证数据准确性。

2. 安装简便：本产品安装方便快捷，操作简单，可节省安装时间和人力成本。

3. 高可靠性：余姚市银环涡街流量计采用先进的工艺制造，具有高可靠性和良好的抗干扰能力，可以在各种恶劣环境中稳定工作。

4. 宽量程范围：余姚市银环涡街流量计可提供多种型号和规格供用户选择，适用于不同流体的流量测量需求。

5. 长使用寿命：经过精心设计和实验验证，余姚市银环涡街流量计具有较长的使用寿命，能够满足长期稳定运行的需求。

三、安装和操作注意事项1. 安装位置选择：请将余姚市银环涡街流量计安装在平稳、干燥、通风良好的位置，避免受到外部振动、高温或潮湿等因素的影响。

2. 电源和接线：请按照本产品的电源要求进行接线，确保电源供应符合要求，避免电压波动对测量结果产生干扰。

3. 操作指导：请按照本产品的使用说明进行正确操作，不得随意拆卸或更换传感器等部件，防止不必要的故障发生。

4. 清洁和维护：定期对余姚市银环涡街流量计进行清洁和维护，保证仪表的正常运行和测量的准确性。

四、售后服务1. 我们提供一年的质保期，质保期内出现的故障，我们将免费为您维修或更换。

2. 在质保期之外，我们将提供付费的维修服务，维修费用根据具体情况进行计算。

3. 如需售后服务，请与我们联系，我们将尽快为您处理您的问题。

五、常见问题解答在使用余姚市银环涡街流量计的过程中，用户常见的问题及解答如下：1. 为什么测量结果与实际相差较大？答：可能是由于安装位置选择不当或介质的物理性质发生变化，请检查并调整相应参数。

涡街流量计说明书1. 简介涡街流量计是一种常用的流量测量设备，其原理是通过流体的涡街现象来测量流体的流量。

涡街流量计具有结构简单、精度高、可靠性强等优点，广泛应用于工业自动化领域。

本说明书旨在介绍涡街流量计的结构、工作原理、安装、使用和维护等相关内容，以便用户能够正确地使用涡街流量计并确保其正常工作。

2. 结构涡街流量计主要由以下几个部分组成：•流体传感器：用于感知流体的流速，并将流速转换为电信号，在涡街流量计中起到核心作用。

•信号转换器：将流体传感器输出的信号进行放大、滤波和转换，得到可用于显示和记录的标准电信号。

•显示和记录设备：用于显示涡街流量计的测量结果，并将测量数据记录下来，可实现实时监测和历史数据查询等功能。

•输送线路：将信号转换器输出的电信号传输至显示和记录设备。

3. 工作原理涡街流量计的工作原理基于涡街现象，即流体通过内部特殊形状的涡街体时会产生涡流。

当流体经过涡街体时，涡街体会引起压力变化，产生周期性的涡街脉动。

涡街流量计通过感知涡街脉动的频率来测量流体的流速。

涡街流量计的流速测量范围一般为0.1 m/s到25 m/s，精度可达到±1%。

4. 安装涡街流量计的安装位置要选择在管道直段充分发展的地方，避免安装在有明显波动和涡流的区域。

具体的安装步骤如下：1.关闭管道上的阀门，确保安装区域的工作环境干净。

2.清理管道内部，确保无杂物或污物。

3.根据涡街流量计的尺寸选择合适的安装位置，并使用螺栓和螺母等固定涡街流量计。

4.连接涡街流量计的输送线路，并确保连接牢固可靠。

5.检查整个安装过程，确保涡街流量计已正确安装并无松动的现象。

6.打开管道阀门，开始涡街流量计的使用。

5. 使用注意事项在使用涡街流量计时，需要注意以下几点：•避免涡街流量计暴露在高温、高压或腐蚀性介质的环境中，以免对其产生损害。

•定期清理涡街流量计，避免杂物或污物堵塞流体通道，影响测量精度。

•定期校准涡街流量计，以确保其测量精度符合要求。

1. 概述助式涡街流盘计是速度式流量计的一种t 它以卡门涡街理论为基础，采用圧电晶体检测就 体通过管道内三角柱时所产生的撬涡额率，从rat 出流休的流量「艇街流量计广泛应用于石油、 代工、轻工、动力供热等行业。

祸街旋量计具有以下恃点： VjWlffiO,量租宽：、側蜃介质广眨，可测量裁体、弐怵和泰汽; 、工作温度高，介质温度可达350七； 、无运动部件，无磨损.可靠性高； 、表体采用不锈钢材料，耐腐tiq2,测量原理当管道中流体介质通过旋闵发生体（三角柱）时*由于局部就速加速而产生能満现象锲图一h 此徙樹分成两列交替地出现.这种症坍列殺称为卡门闵街。

錠沥交错分离.在枢休后面的尾流中 产生脉动的压力，设在柱体后面（或内部）的检潰操头受到这种微小的眛动压力的作用+使埋在 探头内的压电晶体元件受到交变应力作用而产生交变电荷信号。

检側放大器将这种宿号进行变 换、放大、旌波和宿号整形处理后，输出频率与谨涡分离频率相同的电压（或电流）脉冲信号, 或疑变换处理输出与徒満分离频率感比例的模拟电浹信号。

仪表输出的每一个脉冲或一定的电流 将代表一定休积的被昭流｛札一段时间内的输出总脉冲数或模拟电流址的稅分，將代表这段时间 为淒过的施体总和卩卡门涡街的释敲频率与三:甬柱宽度尺寸和淀休的流动速度有芙，而与介质的蹶、压力等特 性藝数无关。

可用下式裘示：f=SV/d ........... ⑴式中：f-卡门涡狷的释放频率d-三角柱的宽度5-斯特罗哈尔（Strauld ）数斯轻罗哈尔数是涡街滚灵计的重要參歌.它只与介质的雷ORe 有关*只要管道内介眞的 雷诺数保持在"1厅至7灯『也围内+斯特罗哈尔数St 便保持为一个常数⑹S.1M 这样’便 可通过测量礎涡魏率信号检蘭出流体介质的流連，再通过介质的流速计算出介质的3.技术参数♦公称口径；DN15、DN20. DN25、DN32、DN40、DN50、DN65、DN80. DNIOO. DN125、 DN150. DN 加0、DN25O.DM300. DN 站0、DN400s DN450, DN500;•适用范朋：气休（空气、氣气、氮气、煤气、天燃弋、比学吒体等）、粧体（水、高温水、 油、住品嶽、化学液等）、蒸克（飽和蒸耗、过热慕克）；谎动方向 "®$膨 °*廈湃览生体\\\\\\\\\\\\M\\\\W\♦可测介廊B度：WtTSOT* -401-3501：;♦公称压力；^LfiMPa ^2JMPa W4Mp跃♦精度等级：液休0.5级、气体、^1.0级；♦流速范嗣：0.27-9 m/s t气休：3-gOm風蒸汽：3-90m/s；♦側量范围：见表三；♦輸出信号：电压脉冲：低电平＜1V,高电平M6Y,脉冲宽0.4ms.负栽电阻＞1501;标推电流：4-20mA,转換蒂度±0.5%満度值*负載电阻24V-500fl,J®场液晶显示：瞬时流宦5位显示（m爪k弧Vh）,转换精度±0J漏累积畑位显示（汛駆、t）f转歸度±0.1溶♦供电电源：电压脉冲输出时：+12VDC; 4-20mA输出时：+24VDC;现场液晶显示：3.6V 5号I节理电池供电*使用寿命大于2年；♦环境温度：电用脉冲输出：-30七一+650 4-20mA输出：-I0T T55心现场靈晶显示：-25七一+彗七；•表悴材料：1G1翻舸（其也桝劭迪供货）。

杭州美仪自动化有限公司杭州美仪自动化有限公司第6版涡街流量计使用说明书U-SUP-LUGB-YHCN6前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-SUP-LUGB-YHCN6第六版2020年12月I确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单产品包装内容II目录第一章产品概述 (1)1.1产品简介 (1)1.2工作原理 (1)1.3技术参数 (2)1.4功能与特点 (5)第二章外形结构尺寸与安装 (7)2.1外形结构与尺寸 (7)2.2安装指南 (8)2.3接线及调试 (10)第三章可测工况流量范围 (12)第四章界面显示 (15)第五章菜单设置 (18)5.1各键功能 (18)5.2主菜单 (18)5.3参数设置菜单 (18)第六章输出形式的设置方法（仅E3使用） (25)第七章线性修正系数的设置方法 (26)第八章维护与检修 (28)8.1故障及排除 (28)第九章质保及售后服务 (29)第十章通讯协议 (30)10.1相关参数 (30)10.2数据格式 (30)10.3数据地址 (30)III10.4特殊传输数据 (31)附录1放大器线路连接图 (32)附录2仪表标定方法 (34)附录3基本公式 (35)IV第一章产品概述-1-第一章产品概述1.1产品简介涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。

杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-YWJLUGBB -LCCN 5第5版涡街流量计使用说明书前言●感谢您购买本公司产品，本手册详细地介绍了本产品的安装、接线及操作说明等。

为了确保正确使用本产品，请在使用之前先阅读本手册。

注意●因本产品的性能和功能不断改进，本手册内容如有更改，恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏，请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-YWJLUGBB-LCCN5第五版2020年5月III安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。

关于本手册●请将本手册交于操作者阅读。

●在操作之前，请熟读本手册，并对产品有深入了解。

●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。

本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。

如果违反操作规程，则有可能会损坏本仪表所提供的保护功能。

对由以上情况产生的质量，性能，功能和产品的安全问题，我公司不承担任何责任。

●为本仪表及其控制系统安装防雷装置，或为本仪表及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。

●如果需要更换产品的零部件，请使用本公司指定的型号规格。

●本产品不适用于直接关系到人身安全的系统。

如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。

如果应用，用户有责任使用额外的设备或系统确保人身安全。

●请勿改造本产品。

在本手册中使用以下几种安全标志：III危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。

警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。

●在接通本仪表的电源之前，请先确认仪表的电源电压是否与●供给电源电压一致。

涡街流量计使用说明书目录一、安装前的注意事项 (1)二、概述及技术参数 (1)1、概述 (1)2、主要功能及特点 (1)3、主要技术参数 (1)三、安装环境的要求 (2)四、流量计的外形尺寸及安装方式 (3)1、流量计的外形尺寸 (3)2、安装使用注意事项 (4)3、仪表管道安装要求 (4)4、安装示意简介 (6)五、仪表配线设计及参数设置 (7)1、仪表接线分类 (7)2、按键定义及参数设置 (8)3、现场温度和压力微调整使用说明 (10)4、放大板使用 (11)六、保修及常见系统故障排除 (13)1、保修 (13)2、常见系统故障及处理 (13)3、日常维护 (14)附录一.工况体积测量范围表 (15)附录二.饱和水蒸气密度及铂电阻-温度对照表 (16)附录三.过热蒸汽密度表 (18)一、安装前的注意事项1、在您拿到本产品时，请确认运输途中无磕碰划伤等。

2、根据产品的标牌及合格证标注，请确认与您要买的型号是否相符。

3、运送到现场安装的过程中不要强烈碰撞，也不要让雨水淋湿。

4、如订购的流量计暂时不使用，保管时请尽量原包装进行保管，保管的环境应保持干燥，温度及湿度请参照以下涡街流量计的技术参数。

5、使用过的流量计保管时，请将本体内部的残留液体及粘附物完全清洗干净，另外，注意在电源接口处要密封，以防潮湿。

二、概述及技术参数1、概述LUGB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

2、主要功能及特点1、具有较宽的测量量程范围、精确度高、压损小，具有高可靠性和长期稳定性。

2、结构简单，安装维护方便，无可动部件、无机械磨损。

3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。

4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。

3、主要技术参数1、测量介质：液体、一般气体、蒸汽2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（超高温）4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)5、精度：±1%R，±1.5%R（满管式）±1.5%R，±2.5%R（插入式）6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电7、本体材质：304(其它材料协议供货)8、防护等级：IP65(其它防护等级协议供货)9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。

涡街流量计使用说明书目录智能涡街流量计概述一、工作原理 (1)二、主要参数及技术指标 (2)三、结构图 (4)四、配套安装 (5)五、电气接线及显示屏显示内容 (8)六、流量计的显示及设置 (9)七、拆卸和重新装配 (11)八、维护及故障排除 (12)九、订货须知 (12)附录一、饱和蒸汽密度表 (13)附录二、过热蒸汽密度表 (13)附录三、常用气体密度表……………………………………………14 涡街流量计使用说明书附录二、常用气体密度表气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3)气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3) 干空气氮氢氧氯氨一氧化碳二氧化碳1.29281.25060.089881.42893.2140.7711.25041.9771.2051.1650.0841.3313.000.7191.1651.842乙炔甲烷乙烷丙烷乙稀丙稀天然气煤气1.17170.71671.35672.0051.26041.914根据组份确定根据组份确定1.0910.6681.2631.8671.1741.784根据组份确定根据组份确定- 17 -智能涡街流量计概述一、用途与特点：智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。

压电晶体作为检测元件的新型应力检测式智能涡街流量计。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485通讯输出、便于和计算机联用等优点。

由于流量计采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点，分别为有源、无源二种，无源式不需外供电内置3.6V电池,电池使用寿命三年以上。

现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。

一. 工作原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。

图(一)旋涡列在旋涡发生体下游非对称地排列。

设旋涡的发生频率为f ，被测介质来流的平均速度为V ，旋涡发生体迎流面宽度为d ，表体通径为D ，根据卡曼涡街原理，有如下关系式: f=St.V/〔（1-1.25d/D ）d 〕式中：f －发生体一侧产生的卡门旋涡频率St －斯特罗哈尔数 V －流体的平均流速 d －柱体流面宽度 D-管道径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。

图（二）在曲线表中St ＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量围度。

只要检测出频率f 就可以求得管流体的流速，由流速V 求出体积流量。

Q ＝3600f/K 或M=ρ3600 f/K 式中：K ＝仪表常数（1/m ³）。

M=质量流量Q ＝体积流量（m ³/h ）St 0．20．150．1ρ=介质密度（kg/m³）F=频率Hz二. 主要技术指标三、传感器的选型3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。

2．认真核对被测介质的使用流量围，特别是最小流量值以最终确定使用仪表的口径及配管参数。

3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。

3.2．涡街流量仪表选型表（符合JB/T9249-1999标准）3.3.选型要点与提示为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：⑴．流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量围。

⑵．流量计应使用在介质工作压力和温度围的技术参数。

不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。

横河涡街流量计DY说明书一、概述横河涡街流量计 DY 是一款高精度、高可靠性的流量测量仪表，广泛应用于工业生产中的液体、气体和蒸汽流量测量。

它基于涡街原理，能够准确地测量各种工况下的流量，并提供稳定可靠的测量数据。

二、工作原理横河涡街流量计 DY 的工作原理基于卡门涡街现象。

当流体流经一个非流线型阻挡体时，在阻挡体下游两侧会交替产生漩涡，漩涡的频率与流体的流速成正比。

通过检测漩涡的频率，就可以计算出流体的流速，进而得出流量。

该流量计内部的传感器能够精确地检测漩涡的频率，并将其转换为电信号输出。

这些电信号经过处理和计算，最终以流量值的形式显示在仪表的显示屏上。

三、产品特点1、高精度测量采用先进的传感器技术和信号处理算法，能够实现高精度的流量测量，测量误差通常在±05%以内。

2、宽量程比具有很宽的量程比，可在较大的流量范围内保持准确测量，满足不同工况下的流量测量需求。

3、多种测量介质适用于测量液体、气体和蒸汽等多种介质，具有广泛的应用领域。

4、稳定性好采用高品质的材料和先进的制造工艺，确保仪表在长期使用过程中保持稳定的性能。

5、易于安装和维护结构紧凑，安装方便，无需复杂的安装调试过程。

同时，维护成本低，易于日常维护和保养。

四、技术参数1、测量范围根据不同的型号和规格，测量范围有所不同。

一般液体测量范围为01 1000 m³/h，气体测量范围为 1 100000 m³/h。

2、精度等级通常为 05 级或 10 级。

3、工作压力根据型号不同，工作压力可达 16 MPa 10 MPa。

4、工作温度适应范围广，一般为－20℃ 250℃。

5、输出信号常见的输出信号有 4 20 mA 电流信号、脉冲信号、Hart 协议等。

五、安装要求1、安装位置选择应选择在直管段较长的位置，上游直管段长度一般不小于 10 倍管径，下游直管段长度不小于 5 倍管径。

避免安装在弯头、阀门等阻力件附近，以保证测量精度。
