LUGB系列涡街流量计使用说明书(新版)

LUGB型涡街流量传感器使用说明书北京中元瑞得科技目录一、概述···············错误!未定义书签。

二、技术参数·············错误!未定义书签。

三、工作原理 (6)四、结构尺寸 (8)五、安装 (11)六、接线 (14)七、系数设定 (17)八、设置和调整 (19)一、脉冲输出型（不带液晶显示表头） (19)二、4~20mA输出型（不带液晶显示表头） (20)3、智能型（带单排液晶显示表头） (25)4、智能型 (带双排液晶显示表头内部供电锂电池) (27)五、智能型 (带双排液晶显示表头外部供电 4～mA输出) (31)九、故障排除 (33)十、定货须知 (34)一、概述LUGB涡街流量传感器是一种采纳压电晶体作为检测元件的新型应力式流量测量仪表，适用于各类气体、蒸汽、液体和水的流量计量。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、结构简单、稳固性高等优势。

传感器的型号规格代码说明见表1。

二、技术参数1、利用条件环境温度：-40 ～55℃相对湿度：5% ～90%大气压力：86 ～106kPa2、技术参数公称通径：15 ～1000mm测量介质：液体、气体、蒸汽介质温度：-40 ～+320℃连接方式：法兰卡装式，法兰式，插入式公称压力：精度品级：级，级，级重复性：≤%，%, %本体材质：1Cr18Ni9Ti负载电阻：＜750Ω供电电源：, 锂电池输出信号：脉冲, 4 ～20mA. DC, RS-485流速范围：液体～6m/s, 气体5 ～60m/s流量范围：见表2防爆品级：iaIICT 1-6本安型(与齐纳平安栅配套利用)防护品级：IP65结构型式：一般型智能型(带显示表头)-1-表1 涡街流量传感器型号规格代码说明-2-表2 LUGB涡街流量传感器流量范围图表说明:一、表2中所列流量范围的介质状态如下：液体—是密度为1000kg/m3的水气体—是工况状态下的空气蒸汽—是表压为的干饱和蒸汽-3-传感器的流量范围受介质密度和粘度的阻碍，当介质状态不同或为其它介质时，流量范围按以下方式确信：下限流量：Qminρ=Qmin·(m3/h)Qmin v= 6×104v·D (m3/h)式中：v =μ/ρ(m2/s)式中：Qminρ—依照介质密度计算得出的下限流量(m3/h)Qmin v—依照介质粘度计算得出的下限流量(m3/h)Qmin —表2 给出的下限流量(m3/h)v —运动粘度(m2/s)D —管道内径(mm)μ—动力粘度(Pa·S)ρ—工况密度（kg/m3）ρ1—密度（水：1000 空气：蒸汽：）（kg/m3）比较Qminρ和Qmin v，取其中数值较大的一个作为此工况下的该口径传感器的下限流量。

杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-SIN-LUGBAC-YCN5第5版涡街流量计使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-S IN-LUGBAC-YCN5第5版2021年2月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单产品包装内容目录第一章产品概述 (1)1.1产品简介 (1)1.2工作原理 (1)1.3技术参数 (2)第二章外形结构尺寸与安装 (6)2.1外形结构与尺寸 (6)2.2安装指南 (9)第三章电气连接 (12)3.1放大器与转换器连接线缆的选择及注意事项 (12)3.2接线端子 (12)第四章可测工况流量范围 (18)4.1LUGB型满管式涡街流量计可测流量范围 (18)4.2LUCB型插入式涡街流量计可测介质工况流速范围及工况流量范围计算 (22)4.3LUCB型插入式涡街流量计可测介质工况流量范围计算 (22)4.4选型举例 (24)第五章D2/X1调试 (26)5.1流量计的零点调试 (26)5.2X1型放大器参数设置方法 (26)第六章智能放大器调试 (30)6.1界面显示 (30)6.2菜单设置 (32)6.3各键功能 (32)6.4主菜单 (32)6.5参数设置菜单 (33)6.6输出形式的设置方法（仅E3使用） (40)6.7线性修正系数的设置方法 (41)第七章维护与检修 (43)7.1故障及排除 (43)第八章质保及售后服务 (44)第九章通讯协议 (45)9.1相关参数 (45)9.2数据格式 (45)9.3数据地址 (45)9.4特殊传输数据 (46)9.5发送指令 (46)9.6返回指令 (46)9.7通讯示例 (47)附录一E3/E4涡街流量计标定方法 (48)附录二基本公式 (49)第一章产品概述第一章产品概述1.1产品简介涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。

LUGB系列涡街流量计使用说明书目录一. 概述工作原理 - - - - - - - - - - - - - - - (3)二. 技术参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量范围- - - - - - - - - - - - - - - - - - - (4)四. 安装结构图- - - - - - - - - - - - - - - - - - (5)五. 安装及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10)八. 维护及故障排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。

该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

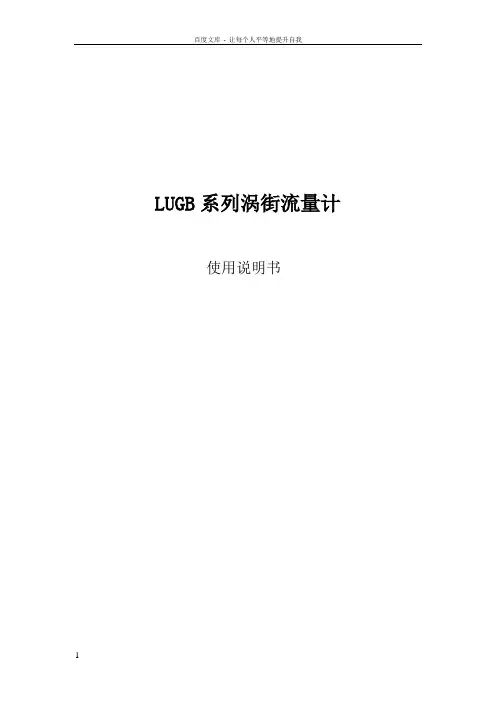

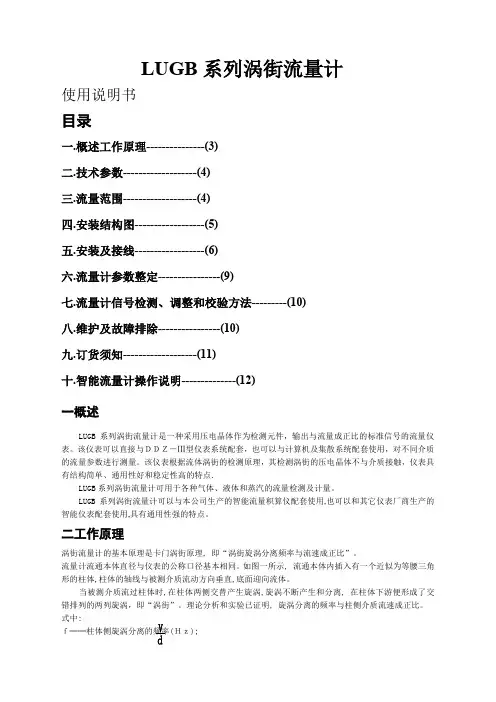

LUGB系列涡街流量计使用说明书目录一.概述工作原理---------------(3)二.技术参数-------------------(4)三.流量范围-------------------(4)四.安装结构图------------------(5)五.安装及接线------------------(6)六.流量计参数整定----------------(9)七.流量计信号检测、调整和校验方法---------(10)八.维护及故障排除----------------(10)九.订货须知-------------------(11)十.智能流量计操作说明--------------(12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。

该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,•在柱体下游便形成了交错排列的两列旋涡，即“涡街”。

理论分析和实验已证明,•旋涡分离的频率与柱侧介质流速成正比。

式中:(Ｈｚ);Ｖ──柱侧流速(ｍ/ｓ);ｄ──柱体迎流面宽度(ｍ);Ｓr──斯特劳哈尔数。

是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

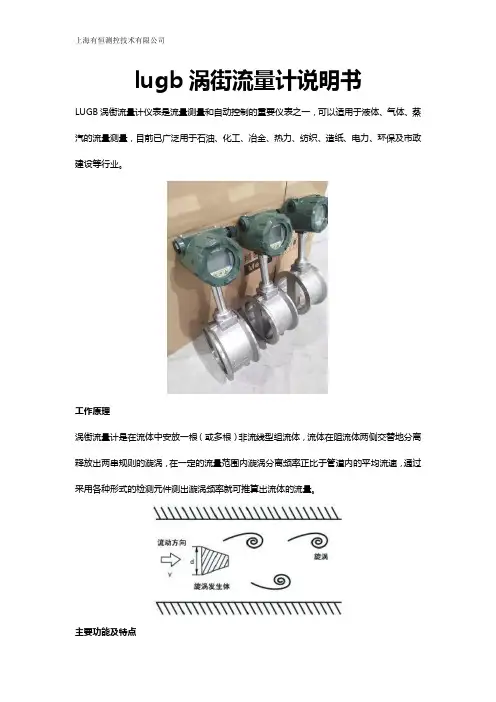

lugb涡街流量计说明书LUGB涡街流量计仪表是流量测量和自动控制的重要仪表之一，可以适用于液体、气体、蒸汽的流量测量，目前已广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

工作原理涡街流量计是在流体中安放一根（或多根）非流线型组流体，流体在阻流体两侧交替地分离释放出两串规则的漩涡，在一定的流量范围内漩涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出漩涡频率就可推算出流体的流量。

主要功能及特点LUGB涡街流量计具有高可靠性及长期稳定性，因它具有较宽的测量量程范围，并且测量精确度较高、压力小。

仪表的安装维护方便，无可动部件、结构简单、无机械磨损。

表体经全新外观设计，本体采用精密工艺铸造，外形精致美观且耐高温、抗腐蚀性强。

LUGB涡街流量计常用信号有脉冲或者模拟信号，抗干扰能力强，信号长期稳定。

主要技术参数如下：测量介质：液体、一般气体、蒸汽公称通径：DN15~DN300（满管式）、DN150~DN2000（插入式）、DN2000以上口径协议供货。

介质温度：-40~1000℃（常温）、-40~250℃（中温）、-40~320℃（高温）、-40~350℃（超高温）公称压力：1.6MPa、2.5MPa、4.0MPa（＞4.0协议供货）精度：±1%R，±1.5R（满管式）、±1.5%R，±2.5%R（插入式）电源供电：﹢12VDC（三线制脉冲输出）、﹢24VDC（三线制脉冲输出型及二线制脉冲输出型）、3.6V锂电池、双供电本体材质：304（其他材料可协议供货）防护等级：IP65（其他防护等级协议供货）环境条件：温度-20℃~55℃，相对温度5%~90%，大气压力86~106kPa。

管道安装法兰卡装式的管道安装①对法兰与管道进行点焊定位。

②将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。

③在法兰的内槽中装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量的流向标应与流体方向相同，然后用螺栓紧固好。

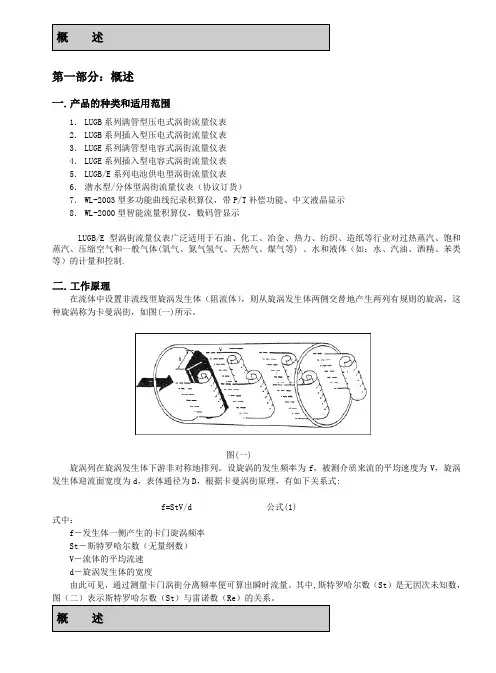

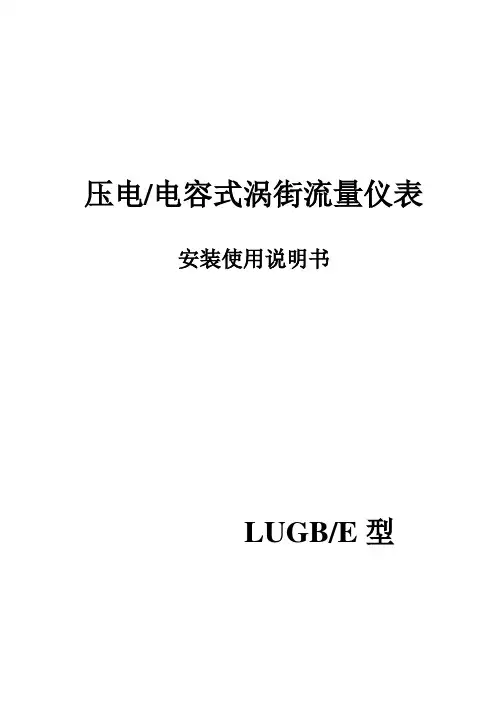

第一部分：概述一. 产品的种类和适用范围1．LUGB系列满管型压电式涡街流量仪表2．LUGB系列插入型压电式涡街流量仪表3．LUGE系列满管型电容式涡街流量仪表4．LUGE系列插入型电容式涡街流量仪表5．LUGB/E系列电池供电型涡街流量仪表6．潜水型/分体型涡街流量仪表（协议订货）7．WL-2003型多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示8．WL-2000型智能流量积算仪，数码管显示LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.二. 工作原理在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

图(一)旋涡列在旋涡发生体下游非对称地排列。

设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=StV/d 公式(1)式中：f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数（无量纲数）V－流体的平均流速d－旋涡发生体的宽度由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。

其中,斯特罗哈尔数（St）是无因次未知数，图（二）在曲线表中St ＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。

只要检测出频率f 就可以求得管内流体的流速，由流速V 求出体积流量。

所测得的脉冲数与体积量之比，称为仪表常数（K ），见式（2）K ＝N/Q （1/m ³） 公式（2）式中：K ＝仪表常数（1/m ³）。

N ＝脉冲个数Q ＝体积流量（m ³）三. 主要技术指标 表(一)St0．2 0．15 0．1第二部分: 仪表口径的确定和安装设计仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用斯秘特产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系，以确保选型正确。

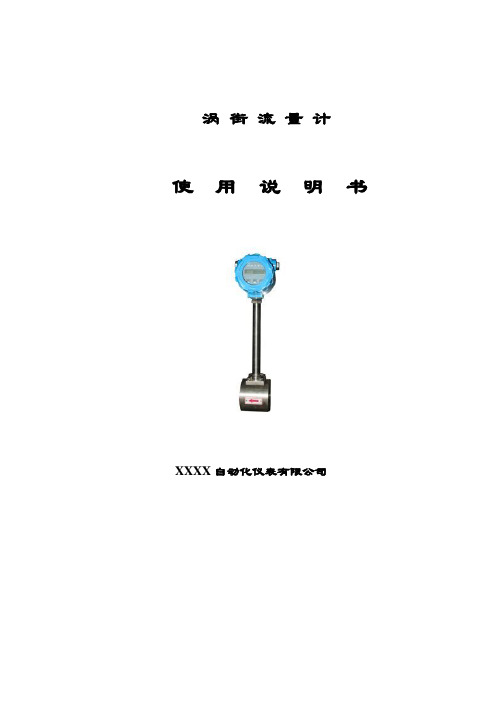

涡街流量计使用说明书XXXX自动化仪表有限公司目录概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 型号说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 传感器的外型尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 仪表的选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 仪表的安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 仪表的接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 维修和故障排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12．．．．．．．．．．．．．．．．．．．．．．．一、概述LUGB型系列涡街流量计是利用流体卡曼原理而研制成的新型流量计。

该系列流量计具有结构简单，可靠性强，准确度高，重复性好，流量范围与温度范围大，压力损失小，抗振动，耐老化等特点。

该系列流量计在规定的雷诺数范围内不受流体温度、压力、粘度及组分的影响，压电原件是该流量计作为信号检测的关键部件，该元件的结构、形状、材料与物理性能对LUGB型流量计性能影响极大。

采用引进德国原件组装成数百台流量计经用户使用证明：本流量计已达到德国同类产品的技术指标。

本压电元件指标：压电数d≥53*10C/N，介电常数ε≈190，居里温度Tc≈380℃，平行度≤5μ。

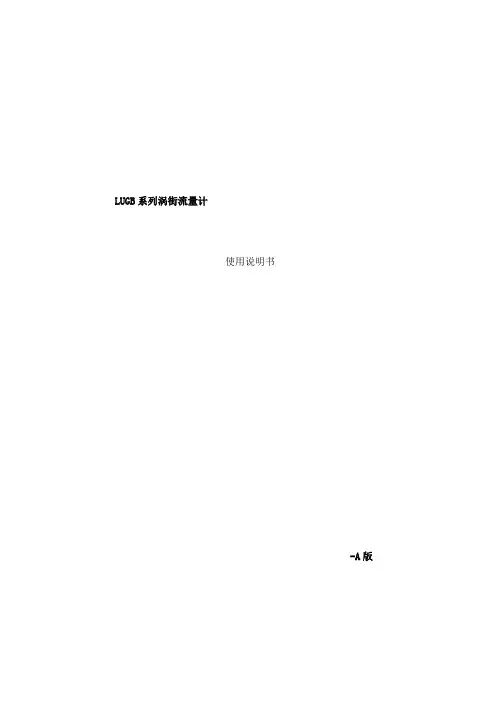

LUGB系列涡街流量计使用说明书-A版目录一. 概述工作原理 - - - - - - - - - - - - - - - (3)二. 技术参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量范围- - - - - - - - - - - - - - - - - - - (4)四. 安装结构图- - - - - - - - - - - - - - - - - - (5)五. 安装及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10)八. 维护及故障排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件, 输出与流量成正比的标准信号的流量仪表。

该仪表能够直接与ＤＤＺ－Ⅲ型仪表系统配套, 也能够与计算机及集散系统配套使用, 对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理, 其检测涡街的压电晶体不与介质接触, 仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB 系列涡街流量计能够与本公司生产的智能流量积算仪配套使用,也能够和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即”涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

本公司对本选型资料保留进一步修改的权利，如有改动恕不通知用户，不便之处，敬请谅解。

一、产品简介 ............................................................2二、特点 ................................................................2三、技术参数 ............................................................2四、测量原理 ............................................................2五、结构图及各种结构尺寸图 ..............................................4六、流量计的正确安装 ....................................................6七、电气接线 ............................................................9八、电流输出负载特性曲线 ................................................ 0九、流量计的显示及设置 .................................................. 0十、拆卸和重新装配 ...................................................... 3十一、维护及故障排除 .................................................... 3十二、流量测量范围表 .................................................... 4十三、选型表 ............................................................ 6十四、订货工况咨询表 .................................................... 7附录一、常用气体密度表................................................... 8附录二、饱和蒸汽密度表................................................... 9附录三、公称直径、外径、壁厚尺寸参考表.. (20)目 录HART总线协议功能● 可同屏显示温度、压力、瞬时流量百分比、瞬时流量值及累积流量，电池供电的可显示电池电量式中：f——柱体侧旋涡分离的频率（Hz） V——柱体流速（m/s） d——柱体迎流面宽度（m）；Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数， Sr：0.17～0.18V/V=1-1.25d/D 故：f=SrV d=Sr=V(1-1.25d/D)dV 1f(1-1.25d/D)d 图 管道内的涡街此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值，因此，流经管内的平均流速V与柱体流速V有固定的比值：由于上式中，d和D都是已知的结构尺寸，而Sr是常数，因此测得旋涡分离频率f，便测得了管内平均流速，从而测得流量Q：Q=3600f• （m 3/h）式中：f——变送器流通本体的流通面积（m2） ——变送器流通本体的平均流速（m/s） 旋涡交错分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用，使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。

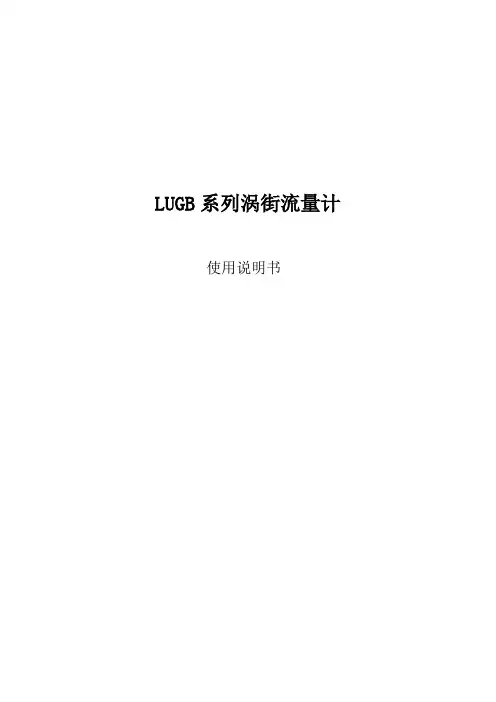

LUGB系列涡街流量计使用说明书目录一. 概述工作原理 - - - - - - - - - - - - - - - (3)二. 技术参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量范围- - - - - - - - - - - - - - - - - - - (4)四. 安装结构图- - - - - - - - - - - - - - - - - - (5)五. 安装及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10)八. 维护及故障排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。

该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

敬告用户：请您在安装使用本流量计之前，认真仔细地阅读本使用说明书，它将提醒您如何去做，能使您减少许多不必要的麻烦，节省您许多宝贵的时间。

谢谢合作！目录1、概述……………………………………………2、主要技术特性…………………………………3、规格型号………………………………………4、结构形式及安装尺寸…………………………5、选型……………………………………………6、安装……………………………………………7、接线与使用……………………………………8、维护……………………………………………9、订货须知………………………………………10、售后服务……………………………………附：涡街流量传感器订货咨询表………………一、概述LUGB型应力式涡街流量传感器有普通型、高温型和就地显示型三种。

LUGB型应力式涡街流量传感器是根据卡门涡街原理，利用应力检测方式，以压电晶体作为敏感元件，并使检测部件与旋涡发生体分离的一种新型流体振荡型流量传感器。

该传感器具有无运动零部件、测量范围度大、介质适用性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。

可广泛地应用于石油化工、冶金机械、供热供电、医药科研等各行业的各种气体、液体、蒸汽等单相流体的工艺计量和节能管理。

涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振动型流量仪表，基本原理是当流体遇到非流线体时，在非流线体两侧会交替产生旋涡。

1、基本原理见图一图一 St与Re的关系旋涡的分离频率，在一定的柱形下与流速成线性比例关系，基本函数关系如下：式中f：旋涡分离频率，H ZSt：斯特劳哈尔数，不同的柱形St不同，在一定柱形下，在一定流量内St基本不变，无量纲V：流体在管道中平均流速，m/sD：管道直径，md：旋涡发生体迎流面宽度，m由上式可见，通过测量旋涡的分离频率，便可知流体的流速和瞬时量，斯特劳哈尔数St是通过试验确定的无量纲的常数，一段时间内输出的频率脉冲数与流体的体积之比称为仪表系数，基本公式演变如下：式中Q：一段时间内体积量，m3S：管道的截面积，m2T：一段时间单位，秒一段时间内旋涡产生的数量N = f · T仪表系数K值由式K=N/Q得出,单位: n/ m3LUGB系列涡街传感器采用高性能的压电晶体检测旋涡分离的频率。

涡街流量计操作手册1．涡街流量计转换器按键布局图：2．主界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：累计总量，总量单位详细见菜单设置（在参数菜单中将Tot ClrEn设置为1后，可通过按下进行总量清零）；第三行：棒图和量程百分比，表示当前流量大小占满量程的百分比值；按下后，显示器将切换到登录界面，如下图：3. 登录界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：密码输入标识符；第三行：密码键入区（默认由五个零组成，第一个零闪烁表示该位数等待输入，按下横向切换输入位置，按下修改数值大小）；仪表密码：04121；密码输入完成后，按下进行确认。

如果密码输入错误，显示器切换回主界面，否则显示器切换到参数修改界面，如下图：4. 参数修改界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：参数标识符，默认显示PV RngHi（量程上限标识）；第三行：当前参数标识符对应的参数值；各参数标识符的位置，请参照后面的“涡街流量计参数表5.”；各参数标识符的定义，请参照第6节“涡街流量计参数定义”；在工作状态下，横向切换参数标识符；在工作状态下，纵向切换参数标识符；在工作状态下，先按住 不放，再按下 显示器切换回主界面；5．涡街流量计参数表：参数标识符横向切换参数标识符纵向切换参数修改：在工作状态下按下，显示器切换到用户参数设置状态（第三行数值或第二行后半部分字符开始闪烁，表示参数进入可修改或可选择状态，即参数设置状态，如密码设置方式）；在参数设置状态下，横向调整参数输入位置或切换选择项（切换选择项的方式一般用于单位的选择）。

在参数设置状态下，调整所选参数大小或切换选择项；在参数设置状态下，确定并结束当前修改。

显示器切换到工作状态。

6. 涡街流量计参数定义：PV RngHi：量程上限；PV RngLo：量程下限；PVU Ltr/S：流量单位（详细内容请参考后面章节中的“流量单位描述”）；PV Rspns1：阻尼（秒）；PV Cutoff：小信号切除（默认：0，单位：m^3/h）；Anlg Fsd：对应于流量输出上限的电流值；Anlg Zero：对应于流量输出下限的电流值；PVmA Value：当前的电流值；PVmA Fsd：电流输出满度修正（该数值每加减1,电流输出加减0.004~0.005mA）；PVmA Zero：电流输出零点修正(该数值每加减1,电流输出加减0.004~0.005mA)；Pls Fact：单位体积的流量所产生的脉冲个数，默认3.6（该值非零时，仪表按频率进行输出；该值为零时，仪表输出4~20mA电流）；Pls Cutoff：50Hz信号切除（Hz）；Pls Max：输出脉冲频率的上限（Hz）默认2000Hz（Pls Idle 0/1模式有效）；Pls Hz：当前的输出频率（Hz）；Pls Idle：频率输出模式（0/1：仪表运算频率输出（可根据需要通过Pls Fact自定义K系数,与标定K系数无关），3（默认）：传感器频率输出（与标定K系数相关））；Pls Size：输出脉冲的宽度ms（0时为方波，暂不能修改）；TotU Ltr：总量单位，默认“升（Ltr）”（详细内容请参考后面章节中的“总量单位描述”）；Tot ClrEn：总量清零使能（默认：0，如果需要清除总量请将其置1，再按第2节“主界面”介绍进行操作）；Tot PassWd：总量修改密码；Tot FwdLng：总量数值整数部分；Tot FwdFlt：总量数值小数部分；DsU SGU：密度单位（暂未使用）；Densty Set：介质密度（Kg/m^3）；Temper Val：标准状态的温度（默认20℃）；Pres Val：当地大气压强（KPa）默认101.3KPa；Temper Val0：测得温度/设定温度（默认0℃）；Pres Val0：测得压力/设定压力（KPa）默认0KPa；Muco Val：介质黏度大小（暂未使用）；Medium Unt：介质运算模块0（默认）：不补偿，输出工况体积流量，可通过查表修改密度输出质量流量；1：理想气体补偿，输出标况体积流量（如果此时流量单位为M^3/h和总量单位为M^3，则显示为标方NM^3/h和NM^3），可通过查表修改密度输出质量流量；2：天然气补偿，输出标况体积流量（如果此时流量单位为M^3/h和总量单位为M^3，则显示为标方NM^3/h和NM^3），可通过查表修改密度输出质量流量；3：饱和蒸汽补偿，输出质量流量；4：过热蒸汽补偿，输出质量流量；5：热水补偿，输出质量流量；6：液氨补偿，输出质量流量；Alm TripHi：流量报警上限；Alm TripLo：流量报警下限；Alm TrHyst：流量报警回滞空间（%）；Snsr No：表号；Snsr Tag：介质信号放大系数；Snsr Size：口径（mm）；Snsr Pls：实际脉冲输出总数（Pls Idle 0模式有效）；Snsr Fact1：仪表K系数/第0点的仪表K系数；Snsr Fact2：零点漂移（M3/h）（暂不使用，保持其为0）/第0点的被校表频率（默认：0）；Snsr Pnt1：第1点的仪表K系数（默认：0）；Snsr PFt1：第1点的被校表频率（默认：0）；Snsr Pnt2：第2点的仪表K系数（默认：0）；Snsr PFt2：第2点的被校表频率（默认：0）；Snsr Pnt3：第3点的仪表K系数（默认：0）；Snsr PFt3：第3点的被校表频率（默认：0）；Snsr Pnt4：第4点的仪表K系数（默认：0）；Snsr PFt4：第4点的被校表频率（默认：0）；Snsr Pnt5：第5点的仪表K系数（默认：0）；Snsr PFt5：第5点的被校表频率（默认：0）；Test Mode：测试模式使能（置1可模拟一个流量对表进行调校）；Test Flow：测试模式流量大小设置；Test Per：测试模式量程百分比显示；Test Hz：测试模式频率输出显示（Hz）；Test mA：测试模式电流输出显示（mA）；Test Pls：（暂未定义）；Test Alm：（暂未定义）；Disp Res：小数位数（默认3）；Wr Protect：写保护；Header Num：响应报文所需前导符数&请求报文所需前导符数；Dev Code：设备识别号；Copy Ref：仪表参数固化（请在完成所有参数设置操作后，将该参数设置为19，确认后其自动回到0）；V ot baseM：截止幅值；V ot baseP：信号幅值（正端mv）；V ot baseN：信号幅值（负端mv）；V ot medium：选择测量介质（液：1，气：0，蒸汽:0，默认为0）；V ot manu 手动选择滤波器（根据附表1选择）；Reset：仪表复位；DB NetTot：历史总量记录；DB TotClr：总量清零；流量单位描述：1．Ltr/S（升/秒）；2．Ltr/M（升/分）；3．Ltr/H（升/小时）；4．MLtr/D（百万升/天）；5．M^3/S（立方米/秒）；6．M^3/M（立方米/分）；7．M^3/H（立方米/小时）；8．M^3/D（立方米/天）；9．Ft^3/S（立方英尺/秒）；10．Ft^3/M（立方英尺/分）；11．Ft^3/H（立方英尺/小时）；12．Ft^3/D（立方英尺/天）；13．Gal/S（加仑/秒）；14．Gal/M（加仑/分）；15．Gal/H（加仑/小时）；16．Gal/D（加仑/天）；17．MGal/D（百万加仑/天）；18．lGal/S（英加仑/秒）；19．lGal/M（英加仑/分）；20．lGal/H（英加仑/小时）；21．lGal/D（英加仑/天）；22．Bbl/S（桶/秒）；23．Bbl/M（桶/分）；24．Bbl/H（桶/小时）；25．Bbl/D（桶/天）；26．g/S（克/秒）；27．g/M（克/分）；28．g/H（克/小时）；29．kg/S（千克/秒）；30．kg/M（千克/分）；31．kg/H（千克/小时）；32．kg/D（千克/天）；33．MT/M（公吨/分）；34．MT/H（公吨/小时）；35．MT/D（公吨/天）；36．ib/S（磅/秒）；37．ib/M（磅/分）；38．ib/H（磅/小时）；39．ib/D（磅/天）；40．ST/M（短吨/分）；41．ST/H（短吨/小时）；42．ST/D（短吨/天）；43．LT/H（长吨/小时）；44．LT/D（长吨/天）；总量单位描述：1．Ltr（升）；2．hLtr（百升）；3．M^3（立方米）；4．Ln^3（立方英寸）；5．Ft^3（立方英尺）；6．Yd^3（立方码）；7．Gal（加仑）；8．lGal（英加仑）；9．Bbl（桶）；10．BblL（液体桶）；11．Bush（蒲尔式）；12．g（克）；13．kg（千克）；14．MT（公吨）；15．ib（磅）；16．ST（短吨）；17．LT（长吨）；18．US（盎司）；密度单位描述：1．SGU（专用重力单位）；2．g/CM^3（克/立方厘米）；3．kg/M^3（千克/立方米）；4．ib/Gal（磅/加仑）；5．ib/Ft3（磅/立方英尺）；6．g/ML（克/毫升）；7．kg/Ltr（千克/升）；8．g/Ltr（克/升）；9．ib/in3（磅/立方英寸）；10．ST/Yd3（短吨/立方码）；特殊参数设置：默认情况下，如果传感器在测量范围内线性较好，可以只使用传感器系数Snsr Fact1对仪表进行修正。

涡街流量计使用说明书目录一、安装前的注意事项 (1)二、概述及技术参数 (1)1、概述 (1)2、主要功能及特点 (1)3、主要技术参数 (1)三、安装环境的要求 (2)四、流量计的外形尺寸及安装方式 (3)1、流量计的外形尺寸 (3)2、安装使用注意事项 (4)3、仪表管道安装要求 (4)4、安装示意简介 (6)五、仪表配线设计及参数设置 (7)1、仪表接线分类 (7)2、按键定义及参数设置 (8)3、现场温度和压力微调整使用说明 (10)4、放大板使用 (11)六、保修及常见系统故障排除 (13)1、保修 (13)2、常见系统故障及处理 (13)3、日常维护 (14)附录一.工况体积测量范围表 (15)附录二.饱和水蒸气密度及铂电阻-温度对照表 (16)附录三.过热蒸汽密度表 (18)一、安装前的注意事项1、在您拿到本产品时，请确认运输途中无磕碰划伤等。

2、根据产品的标牌及合格证标注，请确认与您要买的型号是否相符。

3、运送到现场安装的过程中不要强烈碰撞，也不要让雨水淋湿。

4、如订购的流量计暂时不使用，保管时请尽量原包装进行保管，保管的环境应保持干燥，温度及湿度请参照以下涡街流量计的技术参数。

5、使用过的流量计保管时，请将本体内部的残留液体及粘附物完全清洗干净，另外，注意在电源接口处要密封，以防潮湿。

二、概述及技术参数1、概述LUGB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

2、主要功能及特点1、具有较宽的测量量程范围、精确度高、压损小，具有高可靠性和长期稳定性。

2、结构简单，安装维护方便，无可动部件、无机械磨损。

3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。

4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。

3、主要技术参数1、测量介质：液体、一般气体、蒸汽2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（超高温）4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)5、精度：±1%R，±1.5%R（满管式）±1.5%R，±2.5%R（插入式）6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电7、本体材质：304(其它材料协议供货)8、防护等级：IP65(其它防护等级协议供货)9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。

□可测量蒸汽,气体,液体的体积流量和质量流量□无机械运动部件,测量精度高,结构紧凑维护方便□压力损失小,量程范围宽□采用消扰电路和抗振传感头仪表具有抗环境振动性能□可测介质温度达+350℃（+450℃）概述——————————————LUGB 型涡街流量计是根据卡门（Karman ）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。

产品有基本型和复合型两种形式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。

每种形式都有整体、分体结构，以适应不同的安装环境。

工作原理一——————————————涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。

当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。

斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f =St ×V/d式中:f 涡街发生频率(Hz)V 旋涡发生体两侧的平均流速(m/s )St 斯特罗哈尔系数（常数）这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。

仪表特点和用途一——————————————特点:□无可动部件，长期稳定，结构简单便于安装和维护；□采用消扰电路和抗振动传感头，具有一定抗环境振动性能；□采用超低功耗单片微机技术，1节3.2V10AH 锂电池可使用5年以上；□由软件对仪表系数非线性进行修正，提高测量精度；□压力损失小，量程范围宽；□采用EEPROM 对累积流量进行掉电保护，保护时间大于10年；用途:本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量技术参数一——————————————LUGB 型涡街流量计LUCB vortex flowmeter公称通经（mm）15，20，25，40，50，65，80，100，125，150，200，250，300仪表材质1Cr18Ni9Ti公称压力（Mpa）PN1.6Mpa；PN2.5Mpa；PN4.0Mpa被测介质温度（℃）－40～+250℃；－40～+350℃环境条件温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa精度等级测量液体：示值的±0.5测量气体或蒸汽：示值的±1.0、±1.5量程比1:10；1:15阻力损失系数Cd<2.6输出信号传感器：脉冲频率信号0.1~3000Hz低电平≤1V高电平≥6V变送器：两线制4~20mADC电流信号供电电源传感器：+12VDC、+24VDC（可选）变送器：+24VDC现场显示型：仪表自带3.2V锂电池信号传输线STVPV3×0.3（三线制），2×0.3（二线制）传输距离≤500m信号线接口内螺纹M20×1.5防爆等级ExdIIBT6防护等级IP65允许振动加速度 1.0g仪表选型一——————————————A.一般液体和气体适用流量范围见表2口径液体气体(mm)流量(m3/h)频率(Hz)流量(m3/h)频率(Hz)201~1040~396 5.5~50218~198225 1.6~1632~3258.5~70172~142040 2.5~2513~13022~220115~114750 3.5~359~9336~32096~85465 6.5~688~8250~48061~5838010~1006~6570~64045~41710015~1505~50130~110043~36712527~2755~47200~170033~29015040~4004~40280~224027~22120080~8003~33580~496024~207250120~12003~26970~800020~171300180~18002~221380~1100017~136*表中频率为理论值。
