O型橡胶密封圈用沟槽的尺寸标准

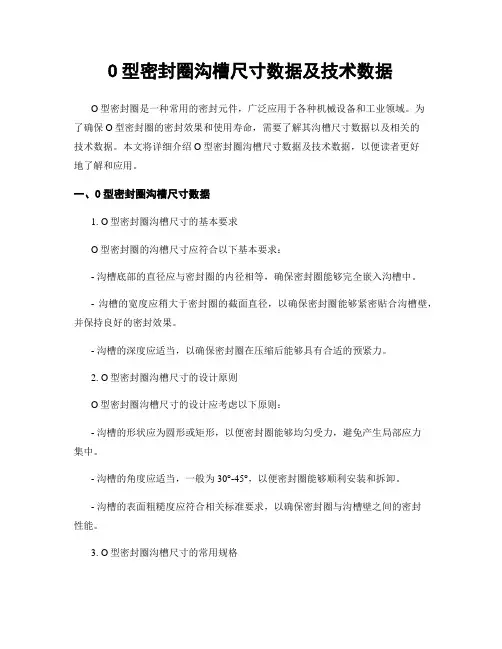

O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工业领域。

为了确保O型密封圈的密封效果和使用寿命，需要了解其沟槽尺寸数据以及相关的技术数据。

本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以便读者更好地了解和应用。

一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽尺寸的基本要求O型密封圈的沟槽尺寸应符合以下基本要求：- 沟槽底部的直径应与密封圈的内径相等，确保密封圈能够完全嵌入沟槽中。

- 沟槽的宽度应稍大于密封圈的截面直径，以确保密封圈能够紧密贴合沟槽壁，并保持良好的密封效果。

- 沟槽的深度应适当，以确保密封圈在压缩后能够具有合适的预紧力。

2. O型密封圈沟槽尺寸的设计原则O型密封圈沟槽尺寸的设计应考虑以下原则：- 沟槽的形状应为圆形或矩形，以便密封圈能够均匀受力，避免产生局部应力集中。

- 沟槽的角度应适当，一般为30°-45°，以便密封圈能够顺利安装和拆卸。

- 沟槽的表面粗糙度应符合相关标准要求，以确保密封圈与沟槽壁之间的密封性能。

3. O型密封圈沟槽尺寸的常用规格根据不同的应用需求，O型密封圈沟槽尺寸有多种规格可供选择。

以下是常用的几种规格：- O型密封圈沟槽尺寸为1.78mm x 2.62mm，适用于小型设备和仪器的密封。

- O型密封圈沟槽尺寸为3.53mm x 5.33mm，适用于一般机械设备的密封。

- O型密封圈沟槽尺寸为5.33mm x 7.00mm，适用于大型设备和工业领域的密封。

二、O型密封圈的技术数据1. O型密封圈的材料选择O型密封圈的材料选择应根据具体的工作环境和使用要求来确定。

常见的材料包括橡胶、硅胶、丁腈橡胶等。

不同材料具有不同的耐温、耐化学品和耐磨性能，需要根据实际情况进行选择。

2. O型密封圈的耐温范围不同材料的O型密封圈具有不同的耐温范围。

一般来说，橡胶密封圈的耐温范围为-40℃至+120℃，硅胶密封圈的耐温范围为-60℃至+230℃，丁腈橡胶密封圈的耐温范围为-30℃至+100℃。

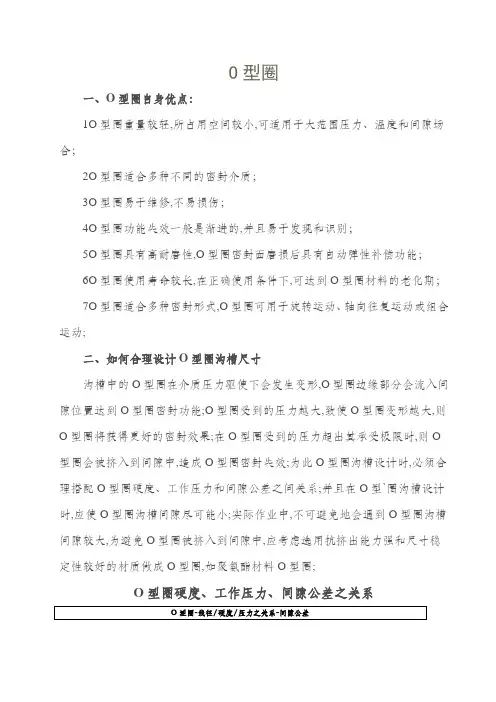

O型圈一、O型圈自身优点：1）O型圈重量较轻，所占用空间较小，可适用于大范围压力、温度和间隙场合；2）O型圈适合多种不同的密封介质；3）O型圈易于维修，不易损伤；4）O型圈功能失效一般是渐进的，并且易于发现和识别；5）O型圈具有高耐磨性，O型圈密封面磨损后具有自动弹性补偿功能；6）O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期；7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。

二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形，O型圈边缘部分会流入间隙位置达到O型圈密封功能。

O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。

在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O型圈密封失效。

为此O型圈沟槽设计时，必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。

并且在O 型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小。

实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈，如聚氨酯材料O型圈。

O型圈硬度、工作压力、间隙公差之关系三、O型圈使用与O型圈保管-注意事项1）O型圈一般不可重复使用；2）O型圈装入沟槽中时，注意不要将O型圈发生扭曲；3）O型圈安装时，可考虑在沟槽及O型圈上涂上密封介质；4）O型圈在不使用的情况下尽量不要打开O型圈原包装，以免O型圈上附着有灰尘或混入异物可能造成O型圈损伤；5）O型圈应尽量避免阳光直射或放置在锅炉等高温热源附近以免促使O型圈老化；6）O型圈应避免捆扎挂在针或金属线上以免O型圈变形及唇口端损伤；7）需要特别说明的是：O型圈在保管时偶尔会出现变色的情况，即O 型圈表面产生白粉，此种情况不会对O型圈的功能产生不良影响。

O型密封圈沟槽尺寸o型密封圈沟槽尺寸（单位：mm）截面直径w径向动态和静态仅限于轴向密封半径沟槽深度E1+0.06沟槽宽度沟槽深度E2+0.2沟槽宽度G+0.2无挡圈R有挡圈R G0+0.2挡圈G1+0.2挡圈G2+0.21.20 1.251.52 1.78 1.801.902.402.623.503.53 5.33 5.707.008.40 0.801.001.201.451.451.652.002.253.103.104.705.006.107.501.401.801.902.202.202.502.903.104.204.206.206.708.209.702.903.603.603.904.304.505.605.607.908.4010.7012.203.905.005.005.305.705.907.007.009.6010.1013.2014.700.651.851.001.201.201.401.701.902.702.704.304.605.806.901.401.802.102.402.402.503.203.604.804.807.107.709.5011.700.200.200.200.400.400.500.500.601.001.001.201.201.502.000.200.200.200.200.300.300.400.400.400.600.600.90如果需要有较大的膨胀，沟槽宽度可增大20%对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

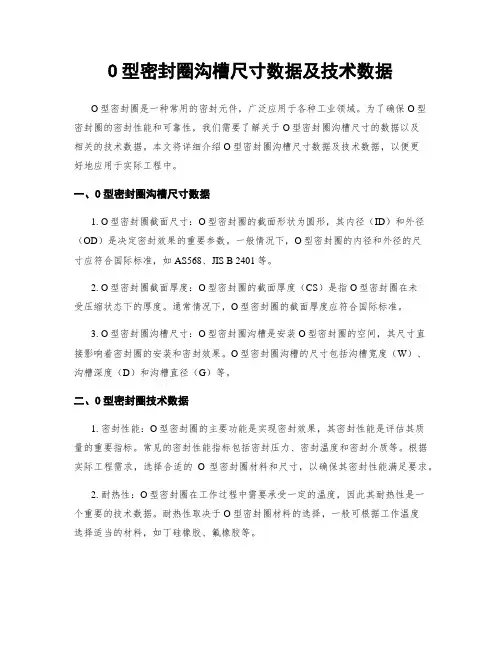

O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种工业领域。

为了确保O型密封圈的密封性能和可靠性，我们需要了解关于O型密封圈沟槽尺寸的数据以及相关的技术数据。

本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以便更好地应用于实际工程中。

一、O型密封圈沟槽尺寸数据1. O型密封圈截面尺寸：O型密封圈的截面形状为圆形，其内径（ID）和外径（OD）是决定密封效果的重要参数。

一般情况下，O型密封圈的内径和外径的尺寸应符合国际标准，如AS568、JIS B 2401等。

2. O型密封圈截面厚度：O型密封圈的截面厚度（CS）是指O型密封圈在未受压缩状态下的厚度。

通常情况下，O型密封圈的截面厚度应符合国际标准。

3. O型密封圈沟槽尺寸：O型密封圈沟槽是安装O型密封圈的空间，其尺寸直接影响着密封圈的安装和密封效果。

O型密封圈沟槽的尺寸包括沟槽宽度（W）、沟槽深度（D）和沟槽直径（G）等。

二、O型密封圈技术数据1. 密封性能：O型密封圈的主要功能是实现密封效果，其密封性能是评估其质量的重要指标。

常见的密封性能指标包括密封压力、密封温度和密封介质等。

根据实际工程需求，选择合适的O型密封圈材料和尺寸，以确保其密封性能满足要求。

2. 耐热性：O型密封圈在工作过程中需要承受一定的温度，因此其耐热性是一个重要的技术数据。

耐热性取决于O型密封圈材料的选择，一般可根据工作温度选择适当的材料，如丁硅橡胶、氟橡胶等。

3. 耐化学性：O型密封圈在不同的工作环境中需要承受各种化学介质的侵蚀，因此其耐化学性也是一个关键的技术数据。

根据不同的介质，选择合适的O型密封圈材料，如氟橡胶具有优异的耐化学性能。

4. 耐磨性：O型密封圈在工作过程中会受到摩擦和磨损，因此其耐磨性也是需要考虑的技术数据。

一般情况下，O型密封圈的耐磨性取决于材料的硬度和强度等特性。

5. 安装和拆卸性：O型密封圈的安装和拆卸性是一个重要的技术数据，直接影响着工程的施工和维护效率。

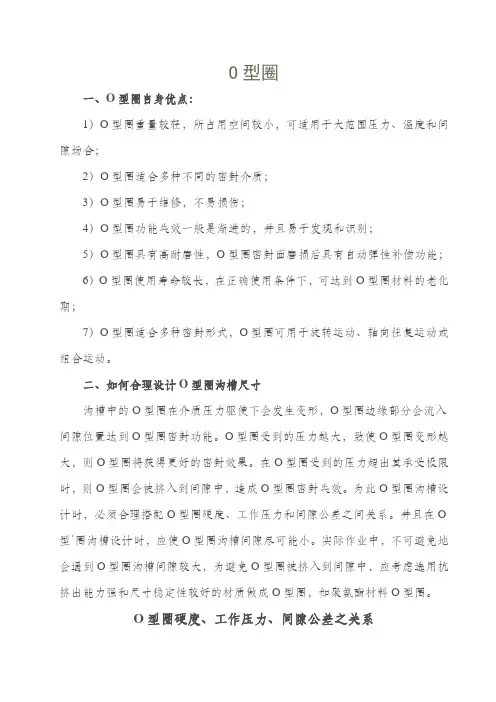

O型圈一、O型圈自身优点：1O型圈重量较轻,所占用空间较小,可适用于大范围压力、温度和间隙场合；2O型圈适合多种不同的密封介质；3O型圈易于维修,不易损伤；4O型圈功能失效一般是渐进的,并且易于发现和识别；5O型圈具有高耐磨性,O型圈密封面磨损后具有自动弹性补偿功能；6O型圈使用寿命较长,在正确使用条件下,可达到O型圈材料的老化期；7O型圈适合多种密封形式,O型圈可用于旋转运动、轴向往复运动或组合运动;二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形,O型圈边缘部分会流入间隙位置达到O型圈密封功能;O型圈受到的压力越大,致使O型圈变形越大,则O型圈将获得更好的密封效果;在O型圈受到的压力超出其承受极限时,则O 型圈会被挤入到间隙中,造成O型圈密封失效;为此O型圈沟槽设计时,必须合理搭配O型圈硬度、工作压力和间隙公差之间关系;并且在O型`圈沟槽设计时,应使O型圈沟槽间隙尽可能小;实际作业中,不可避免地会遇到O型圈沟槽间隙较大,为避免O型圈被挤入到间隙中,应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈,如聚氨酯材料O型圈;O型圈硬度、工作压力、间隙公差之关系三、O型圈使用与O型圈保管-注意事项1O型圈一般不可重复使用；2O型圈装入沟槽中时,注意不要将O型圈发生扭曲；3O型圈安装时,可考虑在沟槽及O型圈上涂上密封介质；4O型圈在不使用的情况下尽量不要打开O型圈原包装,以免O型圈上附着有灰尘或混入异物可能造成O型圈损伤；5O型圈应尽量避免阳光直射或放置在锅炉等高温热源附近以免促使O 型圈老化；6O型圈应避免捆扎挂在针或金属线上以免O型圈变形及唇口端损伤；7需要特别说明的是：O型圈在保管时偶尔会出现变色的情况,即O型圈表面产生白粉,此种情况不会对O型圈的功能产生不良影响;O型密封圈沟槽尺寸o型密封圈沟槽尺寸单位：mm如果需要有较大的膨胀,沟槽宽度可增大20%对不同种类固定密封或动密封应用场合,o型密封圈为设计者提供了一种既有效又经济的密封元件;o型圈是一种双向作用密封元件;安装时径向或轴向方面的初始压缩,赋予o型圈自身的初始密封能力;由系统压力而产生的密封力与初始密封力合成总的密封力,它随系统压力的提高而提高;o型圈在静密封场合,显示了突出的作用;然而,在动态的适当场合中,o型圈也常被应用,但它受到密封处的速度和压力的限制;o型密封圈沟槽尺寸技术数据另外,o型圈的压缩量还与材料的硬度有关,推荐的数据如下表:。

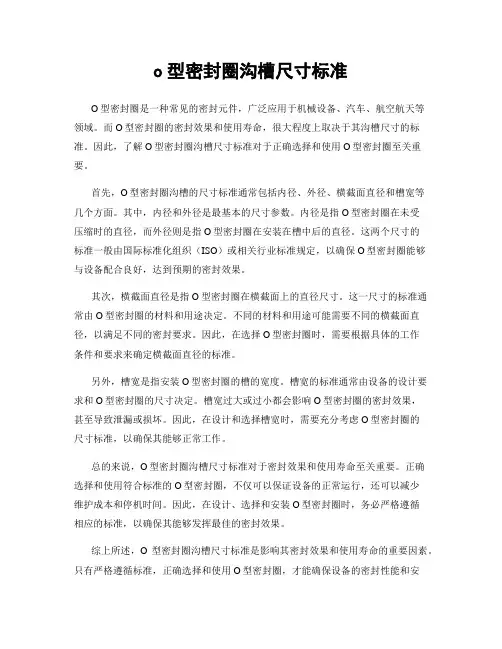

o型密封圈沟槽尺寸标准O型密封圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

而O型密封圈的密封效果和使用寿命，很大程度上取决于其沟槽尺寸的标准。

因此，了解O型密封圈沟槽尺寸标准对于正确选择和使用O型密封圈至关重要。

首先，O型密封圈沟槽的尺寸标准通常包括内径、外径、横截面直径和槽宽等几个方面。

其中，内径和外径是最基本的尺寸参数。

内径是指O型密封圈在未受压缩时的直径，而外径则是指O型密封圈在安装在槽中后的直径。

这两个尺寸的标准一般由国际标准化组织（ISO）或相关行业标准规定，以确保O型密封圈能够与设备配合良好，达到预期的密封效果。

其次，横截面直径是指O型密封圈在横截面上的直径尺寸。

这一尺寸的标准通常由O型密封圈的材料和用途决定。

不同的材料和用途可能需要不同的横截面直径，以满足不同的密封要求。

因此，在选择O型密封圈时，需要根据具体的工作条件和要求来确定横截面直径的标准。

另外，槽宽是指安装O型密封圈的槽的宽度。

槽宽的标准通常由设备的设计要求和O型密封圈的尺寸决定。

槽宽过大或过小都会影响O型密封圈的密封效果，甚至导致泄漏或损坏。

因此，在设计和选择槽宽时，需要充分考虑O型密封圈的尺寸标准，以确保其能够正常工作。

总的来说，O型密封圈沟槽尺寸标准对于密封效果和使用寿命至关重要。

正确选择和使用符合标准的O型密封圈，不仅可以保证设备的正常运行，还可以减少维护成本和停机时间。

因此，在设计、选择和安装O型密封圈时，务必严格遵循相应的标准，以确保其能够发挥最佳的密封效果。

综上所述，O型密封圈沟槽尺寸标准是影响其密封效果和使用寿命的重要因素。

只有严格遵循标准，正确选择和使用O型密封圈，才能确保设备的密封性能和安全可靠性。

希望本文能够帮助读者更好地了解O型密封圈沟槽尺寸标准，为正确选择和使用O型密封圈提供参考和指导。

O型密封圈沟槽尺寸数据及技术数据一、O型密封圈沟槽尺寸数据1. O型密封圈的沟槽尺寸应根据密封圈的直径和截面尺寸来确定。

通常情况下，密封圈的沟槽尺寸应略大于密封圈的截面尺寸，以确保密封圈能够密切地嵌入沟槽中，从而实现良好的密封效果。

2. O型密封圈的沟槽尺寸包括沟槽宽度、沟槽深度和沟槽直径。

沟槽宽度是指密封圈截面尺寸的厚度，沟槽深度是指密封圈截面尺寸的高度，沟槽直径是指密封圈截面尺寸的直径。

3. 根据O型密封圈的直径和截面尺寸，可以使用以下公式计算沟槽尺寸：沟槽宽度 = 密封圈截面尺寸的厚度 + 公差沟槽深度 = 密封圈截面尺寸的高度 + 公差沟槽直径 = 密封圈直径 + 公差4. 公差是指允许的尺寸偏差范围。

根据使用要求和实际情况，可以确定合适的公差值。

5. 密封圈的沟槽尺寸应符合相关标准或者设计要求，以确保密封圈能够正常安装和使用。

二、O型密封圈技术数据1. O型密封圈的材料选择应根据工作环境和介质要求来确定。

常见的材料包括橡胶、硅胶、聚氨酯等。

不同材料具有不同的耐温、耐压和耐腐蚀性能，应根据实际需要选择合适的材料。

2. O型密封圈的工作温度范围取决于材料的耐温性能。

普通而言，橡胶密封圈的工作温度范围为-40℃至+120℃，硅胶密封圈的工作温度范围为-60℃至+230℃，聚氨酯密封圈的工作温度范围为-30℃至+100℃。

3. O型密封圈的耐压能力取决于材料的弹性和抗拉强度。

普通而言，橡胶密封圈的耐压能力为10-20MPa，硅胶密封圈的耐压能力为20-30MPa，聚氨酯密封圈的耐压能力为30-40MPa。

4. O型密封圈的耐腐蚀性能取决于材料的化学稳定性和耐腐蚀性。

不同材料对不同介质的耐腐蚀性能不同，应根据介质的化学性质选择合适的材料。

5. O型密封圈的使用寿命取决于材料的耐磨性和耐老化性能。

普通而言，橡胶密封圈的使用寿命为1-5年，硅胶密封圈的使用寿命为5-10年，聚氨酯密封圈的使用寿命为10-20年。

附录（一）O形密封圈用沟槽型式与尺寸1.往复、螺旋和旋转动运的沟槽型式尺寸参照图1、2、3及表1规定：单位：毫米表10形密封圈断面直径d0往复与螺旋运动旋转运动※R r不同轴度E≤H沟槽宽度H沟槽宽度B B1 B2 允差 B B1 B2 允差1.9 1.52.53.8 5.2 +0.10 1.7 2.1 3.44.8 +0.10 0.2 0.1 0.052.4 23.24.55.9 +0.15 2.2 2.6 4.0 5.4 +0.15 0.2 0.1 0.053.1 2.54.05.6 7.2 +0.15 2.9 3.5 5.16.7 +0.15 0.3 0.1 0.073.5 34.5 6.2 7.7 +0.15 3.3 3.95.5 7.1 +0.15 0.3 0.1 0.07(4.6) 4 6.1 7.7 9.4 +0.2 4.4 5.1 6.7 8.4 +0.20 0.4 0.2 0.15.7 5 7.5 9.6 11.7 +0.2 5.46.4 8.5 10.5 +0.20 0.4 0.2 0.18.6 7.5 11 13.6 16.3 +0.2 8.2 9.6 12.2 14.9 +0.20 0.5 0.2 0.2 ※旋转运动的沟槽H和B，也适用于气缸往复运动。

2.固定用沟槽型式尺寸参照图4、5、6、7、8、9、10及表2规定：注：（1）D、d为0形密封圈公称外径内径，其配合按表1选取。

（2）D′为0形密封圈沟槽外径，公差取（h9）级。

（3）d′为0形密封圈沟槽内径，公差取（H8）级。

固定用沟槽型式尺寸参照图4、5、6、7、8、9、10及表2规定。

表20形密封圈断面直径B h AC F R rd01.92.5+0.10 1.4-0.05 2.6+0.10 2 1.6-0.050.2 0.12.43.2+0.15 1.8-0.05 3.2+0.10 2 2-0.050.2 0.13.1 4+0.15 2.4-0.054.2+0.20 3 2.8-0.050.3 0.13.54.5+0.15 2.7-0.05 4.7+0.25 3 3-0.050.3 0.1(4.6) 6.1+0.20 3.6-0.055+0.30 4 3-0.050.4 0.25.7 7.5+0.20 4.5-0.057.6+0.30 4 5-0.050.4 0.28.6 11+0.20 6.9-0.1011.5+0.40 5 7.5-0.100.5 0.23.装缷0形密封圈金属件端部尺寸参照图11及表3规定：单位：毫米 表34.孔与轴的公差配合（密封间隙C ）：参照表4规定：0形密封圈破坏的重要原因之一是在工作压力作用下被挤入间隙C 内；此间隙的允许值与工作压力，0形密封圈橡胶硬度及断面直径d0大小有关，可按表4选取。

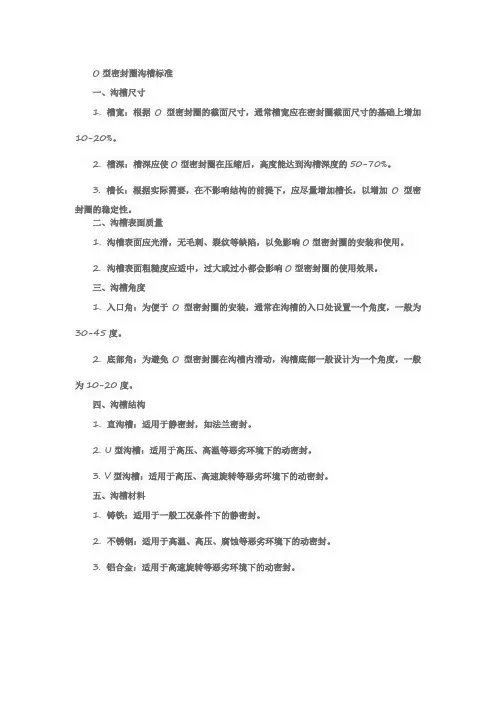

O型密封圈沟槽标准
一、沟槽尺寸
1. 槽宽：根据O型密封圈的截面尺寸，通常槽宽应在密封圈截面尺寸的基础上增加10-20%。

2. 槽深：槽深应使O型密封圈在压缩后，高度能达到沟槽深度的50-70%。

3. 槽长：根据实际需要，在不影响结构的前提下，应尽量增加槽长，以增加O型密
封圈的稳定性。

二、沟槽表面质量
1. 沟槽表面应光滑，无毛刺、裂纹等缺陷，以免影响O型密封圈的安装和使用。

2. 沟槽表面粗糙度应适中，过大或过小都会影响O型密封圈的使用效果。

三、沟槽角度
1. 入口角：为便于O型密封圈的安装，通常在沟槽的入口处设置一个角度，一般为30-45度。

2. 底部角：为避免O型密封圈在沟槽内滑动，沟槽底部一般设计为一个角度，一般为10-20度。

四、沟槽结构
1. 直沟槽：适用于静密封，如法兰密封。

2. U型沟槽：适用于高压、高温等恶劣环境下的动密封。

3. V型沟槽：适用于高压、高速旋转等恶劣环境下的动密封。

五、沟槽材料
1. 铸铁：适用于一般工况条件下的静密封。

2. 不锈钢：适用于高温、高压、腐蚀等恶劣环境下的动密封。

3. 铝合金：适用于高速旋转等恶劣环境下的动密封。

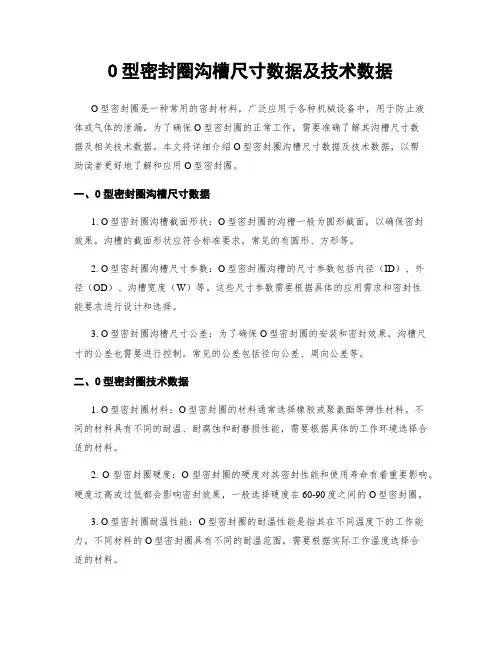

O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封材料，广泛应用于各种机械设备中，用于防止液体或气体的泄漏。

为了确保O型密封圈的正常工作，需要准确了解其沟槽尺寸数据及相关技术数据。

本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以帮助读者更好地了解和应用O型密封圈。

一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽截面形状：O型密封圈的沟槽一般为圆形截面，以确保密封效果。

沟槽的截面形状应符合标准要求，常见的有圆形、方形等。

2. O型密封圈沟槽尺寸参数：O型密封圈沟槽的尺寸参数包括内径（ID）、外径（OD）、沟槽宽度（W）等。

这些尺寸参数需要根据具体的应用需求和密封性能要求进行设计和选择。

3. O型密封圈沟槽尺寸公差：为了确保O型密封圈的安装和密封效果，沟槽尺寸的公差也需要进行控制。

常见的公差包括径向公差、周向公差等。

二、O型密封圈技术数据1. O型密封圈材料：O型密封圈的材料通常选择橡胶或聚氨酯等弹性材料。

不同的材料具有不同的耐温、耐腐蚀和耐磨损性能，需要根据具体的工作环境选择合适的材料。

2. O型密封圈硬度：O型密封圈的硬度对其密封性能和使用寿命有着重要影响。

硬度过高或过低都会影响密封效果，一般选择硬度在60-90度之间的O型密封圈。

3. O型密封圈耐温性能：O型密封圈的耐温性能是指其在不同温度下的工作能力。

不同材料的O型密封圈具有不同的耐温范围，需要根据实际工作温度选择合适的材料。

4. O型密封圈耐腐蚀性能：O型密封圈在某些特殊工作环境下可能会受到腐蚀的影响，因此需要选择具有良好耐腐蚀性能的材料。

5. O型密封圈压缩变形率：O型密封圈在安装时需要经历一定的压缩变形，以确保密封效果。

压缩变形率是指O型密封圈在压缩过程中的变形程度，需要根据具体的密封要求进行选择。

6. O型密封圈使用寿命：O型密封圈的使用寿命与其材料、硬度、工作环境等因素有关。

一般情况下，O型密封圈的使用寿命在数年至数十年之间。

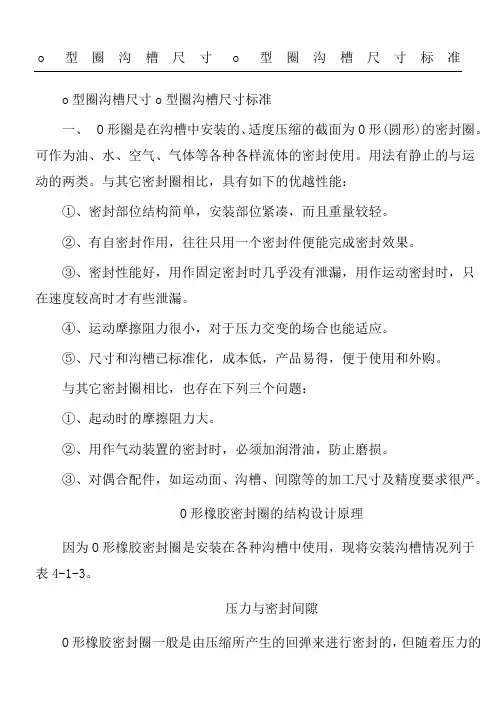

o型圈沟槽尺寸o型圈沟槽尺寸标准o型圈沟槽尺寸o型圈沟槽尺寸标准一、O形圈是在沟槽中安装的、适度压缩的截面为O形(圆形)的密封圈。

可作为油、水、空气、气体等各种各样流体的密封使用。

用法有静止的与运动的两类。

与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O 形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。

当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度；见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4-1-8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。

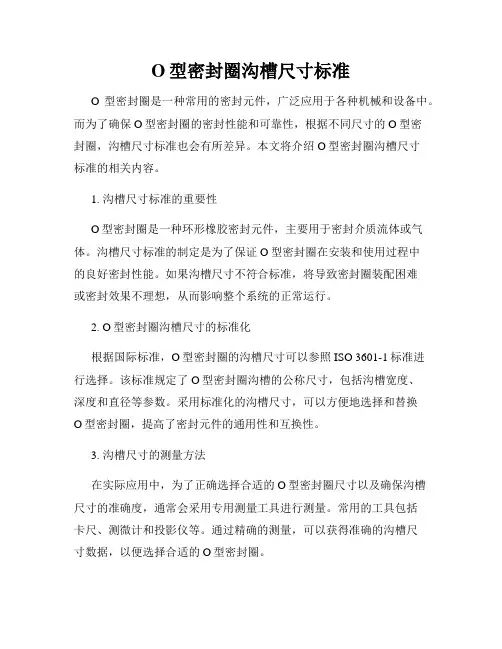

O型密封圈沟槽尺寸标准O型密封圈是一种常用的密封元件，广泛应用于各种机械和设备中。

而为了确保O型密封圈的密封性能和可靠性，根据不同尺寸的O型密封圈，沟槽尺寸标准也会有所差异。

本文将介绍O型密封圈沟槽尺寸标准的相关内容。

1. 沟槽尺寸标准的重要性O型密封圈是一种环形橡胶密封元件，主要用于密封介质流体或气体。

沟槽尺寸标准的制定是为了保证O型密封圈在安装和使用过程中的良好密封性能。

如果沟槽尺寸不符合标准，将导致密封圈装配困难或密封效果不理想，从而影响整个系统的正常运行。

2. O型密封圈沟槽尺寸的标准化根据国际标准，O型密封圈的沟槽尺寸可以参照ISO 3601-1标准进行选择。

该标准规定了O型密封圈沟槽的公称尺寸，包括沟槽宽度、深度和直径等参数。

采用标准化的沟槽尺寸，可以方便地选择和替换O型密封圈，提高了密封元件的通用性和互换性。

3. 沟槽尺寸的测量方法在实际应用中，为了正确选择合适的O型密封圈尺寸以及确保沟槽尺寸的准确度，通常会采用专用测量工具进行测量。

常用的工具包括卡尺、测微计和投影仪等。

通过精确的测量，可以获得准确的沟槽尺寸数据，以便选择合适的O型密封圈。

4. 根据密封要求选择沟槽尺寸在选择O型密封圈的沟槽尺寸时，需要根据具体的密封要求和工作条件进行判断。

首先要确定O型密封圈的材料、工作温度和压力等参数，然后结合沟槽尺寸的标准，选择合适的密封圈尺寸。

同时，还需考虑沟槽尺寸和密封圈尺寸之间的配合性，确保密封圈能够良好地嵌入沟槽中。

5. 沟槽尺寸的标注方法为了方便沟槽尺寸的识别和辨认，通常会在沟槽尺寸显示图纸上进行标注。

标注方法可以采用尺寸标准符号，如沟槽宽度用“W”表示，沟槽深度用“H”表示，直径用“D”表示。

同时，还可以通过具体数值进行标注，如标注沟槽宽度为10mm、深度为5mm、直径为20mm等。

6. 沟槽尺寸的质量要求为确保O型密封圈的密封效果，沟槽尺寸的质量要求也非常重要。

在沟槽加工中，要保证沟槽尺寸的精度和表面质量。

O型密封圈安装设计尺寸数据2009-7-17 8:59:04 O型圈，氟胶O型圈,橡胶O型圈,O型密封圈点击:2010o型密封圈安装尺寸数据o型密封圈沟槽尺寸（单位：mm）如果需要有较大的膨胀，沟槽宽度可增大20%o 型密封圈对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

o型圈是一种双向作用密封元件。

安装时径向或轴向方面的初始压缩，赋予o型圈自身的初始密封能力。

由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。

o型圈在静密封场合，显示了突出的作用。

然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。

技术数据压力：速度：静态场合最大往复速度可达0.5m/s无挡圈时，最大可达到压力20mpa 最大旋转速度可达2.0m/s有挡圈时，最大可达到压力40mpa 介质与温度：有特殊挡圈时，最大可达到压力200mpa 见《橡胶密封件原料特性表》动态压力最大压缩量：无挡圈时，往复运动最大可达5mpa 静密封：o型圈直径的20%有挡圈时，较高压力动密封：o型圈直径的30%另外，o型圈的压缩量还与材料的硬度有关，推荐的数据如下表:硬度70 shore硬度80 shore90 shore硬度沟槽部位尺寸2d3d1对d1,d2允差D1D2D3对d1,d2允差G尺寸H尺寸R尺寸动密封、圆柱面静密封的D1与d1、D2与d2的偏心率(TIR)，最大G+0.25H±0.05最大值JASO F 404 截径φ2.4系列(静密封、动密封用)材料JASO 代号1种A 2种3种4种C 4种D 4种E 5种H☆NOK 代号A305 A122 R189 S503 F201 T767 E116 G6071010.2-0.061413.814.1+0.063.2 1.80.40.0511.211.415.21515.312.512.716.516.316.613.213.417.21717.3 1414.21817.818.1 1515.21918.819.1 1616.22019.820.1 1717.22120.821.1 1818.22221.822.1 1919.22322.823.1 2020.22423.824.1 2121.22524.825.122.422.6-0.0826.426.226.4+0.0823.623.827.627.427.6 2525.22928.829 26.526.730.530.330.5 2828.23231.832 3030.23433.834 31.531.735.535.335.5 33.533.737.537.337.5 35.535.739.539.339.5 37.537.741.541.341.5 4040.24443.844 42.542.746.546.346.5 4545.24948.849 47.547.751.551.351.5 5050.25453.8545353.2-0.105756.857+0.105656.26059.860 6060.26463.864 6363.26766.867 6767.27170.871 7171.27574.875。

o型圈沟槽尺寸o型圈沟槽尺寸标准o型圈沟槽尺寸o型圈沟槽尺寸标准一、O形圈是在沟槽中安装的、适度压缩的截面为O形(圆形)的密封圈。

可作为油、水、空气、气体等各种各样流体的密封使用。

用法有静止的与运动的两类。

与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1 为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。

当工作压力小于时一般不设计挡圈,当压力大于时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度；见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4-1-8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。
