47和48教案-模块4项目二 任务一 燃油滤清器更换.

汽油滤清器更换方法汽油滤清器更换的方法如下：1.准备工作：先确认需要更换的汽油滤清器的位置，这一般在汽车引擎舱附近。

确保车辆处于安全状态，手刹拉上并挂入空挡。

2.松开压力：为了避免汽油喷溅出来，需先松开汽油滤清器上的压力。

可以找到一个名为“燃油加压截断器”（fuel cut-off switch）的按钮，按下它，断开油品供应。

3.释放压力：打开汽车发动机罩，找到汽油滤清器的位置。

找到放气阀，并使用一个适当的大小的扳手或镊子将其打开，以释放压力。

当听到汽油流出的声音时，说明压力已经释放了。

4.移除滤清器：使用专用的滤清器套筒或扳手，解开滤清器上的连接螺母。

一般有两个连接，一个是汽油进口管，一个是汽油出口管。

将这两个管子从滤清器上拧下来，然后将滤清器完全取下。

5.安装新滤清器：将新的滤清器加上更换相关部件如金属垫和O型圈等，并用手拧紧滤清器连接螺母，然后用扳手轻轻将其固定到汽车上。

6.检查连接：确保滤清器连接牢固。

检查滤清器连接点上是否有漏油，如果有，应重新检查并确保连接正确牢固。

7.压力恢复：关闭放气阀，并用螺丝刀按下“燃油加压截断器”按钮，恢复燃油供应。

然后启动汽车发动机，观察是否有任何泄漏。

启动几分钟后，应检查是否仍然有漏油现象。

8.清理工具：完成更换后，注意将所有的工具、材料和旧滤清器清理干净，并将其放置到适当的位置。

总结：更换汽油滤清器的过程大致如上所述，但请注意，不同车型的更换方法可能会有所不同，建议在更换前先参考车辆说明书或向专业的汽车技师咨询。

此外，更换油品滤清器时应谨慎对待，以免发生泄漏或损坏汽车其他零部件。

如果不确定自己的操作能力，请寻求专业人士的帮助。

目录1、任务驱动教学法教案 (2)2、教师教学记录 (14)3、教学办公用品清单 (16)4、教学辅件清单 (17)5、小组学习情况记录单 (18)6、任务作业书 (19)7、任务作业工单 (26)8、任务评价表 (27)任务驱动教学法教案学科班级教师姓名教学组织与过程（理论知识、技术规范、注意事项）第一步：任务引入（情境创设、温故）1、温习“已具备知识”1.1、提问：燃油系统主要由哪些部件组成？回答：燃油泵、燃油滤清器、燃油脉动阻尼器、燃油压力调节器、喷油器、进油管、回油管等组成。

1.2、提问：汽油滤清器的功能？回答：滤除汽油中的杂质、水分教师：我们今天的任务，就是对汽油滤清器进行拆装。

汽油滤清器（简称：汽滤、英文名称：Fuel Filter）汽油滤清器的作用是将汽油中的水分和杂质滤除。

发动机工作时，燃油在汽油泵的作用下，经过进油管进入滤清器的沉淀杯中。

由于此时容积变大，流速变小，比油重的水及杂质颗粒便沉淀于杯的底部，轻的杂质随燃油流向滤芯，而清洁的燃油从滤芯的微孔渗人滤芯的内部，然后经油管流出。

1.3、提问：了解汽油滤清器的类别？回答：按位置分两种、按材料分两种教师：汽油滤清器按安装位置可分为内置式和外置式两种、按材料可分为多孔陶瓷和纸质两种。

1.4、常识普及？教师：发动机有空气、机油、燃油三种滤清器，车内有空调滤清器一般称作“四滤”。

它们分别担负发动机进气系统、润滑系统、燃烧系统冷却系统中介质的过滤。

2、导入任务2.1、教师讲述理论知识：更换汽油滤清器，PPT课件、视频《燃油滤清器的更换》、《汽油滤清器的更换》3、创设情境3.1、学生分组，每组确定组长及副组长各一人（组长临时有事副组长可以代行组长职责）。

3.2、各小组进入工位备注：1、教室布置，最好按工位分组布置，学生学习理论知识和进行实际操作都在工位上完成。

即使是理、实一体化教室，也不建议理、实分开布置。

2、学生分组，最好事先固定分组搭配，不建议每次临时分组。

图2-19
在更换燃油滤清器时，注意燃油滤清器壳体上箭头指向（如 图2-20），一般箭头的指向均为燃油从燃油滤清器的流出。如 果燃油滤清器装反，会导致燃油管路中的油压降低，使发动机无 法正常工作。所以，在安装燃油滤清器时，必须使燃油滤清器上 箭头的方防止燃油渗漏，需要在更换燃油滤清器时必须在发动机冷态下进行，防止 排气管排出的高温尾气把燃油点燃，而引起火灾。在更换燃油滤清器之前，必须遵 照操作规范释放燃油管路的燃油压力。一般采用的操作方法是：启动发动机，取下 电动燃油泵的熔断器或继电器，直到发动机停止转动，然后关闭点火开关，拆卸蓄 电池的负极导线。在作业过程中如果需要使用工作灯，必须使用荧光灯。 现在新改进的燃油滤清器，本身设计有两根橡胶软管的接头，橡胶软管从燃油 滤清器的两侧连接，这样就将燃油滤清器和汽车上的油路连接在一起。在燃油管路 使用的新型接头（如图2-19）经过专业设计，这种接头可以将橡胶软管和燃油滤清 器紧紧的连接在一起，密封效果好，拆卸方便，不会损伤橡胶软管。

情景四 汽车四万公里维 护
4.4 燃油滤清器的更换
步骤
燃油滤清器的分类 燃油滤清器的作用 燃油滤清器的结构 燃油滤清器不及时更换带来的后果 柴油发动机的筒式燃油滤清器更换 柴油发动机的纸质滤芯型燃油滤清器的更换
燃油滤清器的分类：
燃油滤清器(Fuel filter)有柴油滤清器（Diesel filter）、汽油滤清器（Fuel Filter）和天然 气滤清器（Gas filter）三类。其作用是滤除 发动机燃油气系统中的有害颗粒和水分， 以保护油泵油嘴、缸套、活塞环等，减少 磨损，避免堵塞。
柴油发动机的纸质滤芯型燃油滤清器的更换：
1拆卸燃油滤清器总成 2拆卸对中螺栓和燃油滤清器下部主体总成 3从燃油滤清器上部主体拆卸垫片 4从下部主体拆卸2个垫片、滤芯、弹簧片和弹簧 5从对中螺栓上拆卸O形环 6清洗下部主体以及对中螺栓 7 拿出一只新的O形环，垫片和滤芯，按照和步骤1
至步骤5相反的顺序重新装配。确保在O形环和垫 片上涂燃油。
燃油滤清器的作用：
把含在燃油中的氧化铁、粉尘等固体杂 物除去，防止燃油系统堵塞（特别是喷油 嘴）。减少机械磨损，确发动机稳定运 行，提高可靠性。
燃油滤清器的结构：
燃油滤清器不及时更换带来的后果：
滤芯堵塞后，燃油数量减少。然后故 障发生，例如高速，需要大量燃油时，功 率输出降低。
柴油发动机的筒式燃油滤清器更换： A从燃油滤清器排放燃油 B使用专用维修工具，拆卸燃油滤清器及垫片。 C使用专用钳子，拆卸燃油滤清器警告开关及O形环。 D在燃油滤清器警告开关上安装一个新的O形环。 E在燃油滤清器警告开关的O形上涂上燃油。 F使用气动泵加注燃油，并且检查燃油泄漏。 G在新的燃油滤清器的垫片上涂燃油。 H用手将燃油滤清器安装到燃油滤清器托架上。 I用手将燃油滤清器警告开关安装到燃油滤清器上。

燃油滤清器的更换方法及注意事项1. 引言燃油滤清器是汽车发动机燃油系统中非常重要的一个组成部分。

其作用是过滤燃油中的杂质和污染物，防止它们进入燃油系统，保护发动机的正常工作。

然而，随着使用时间的增加，燃油滤清器的滤网会逐渐堵塞，影响燃油的正常流动。

因此，定期更换燃油滤清器是保持燃油系统畅通的必要步骤。

2. 燃油滤清器的更换方法2.1 准备工作在更换燃油滤清器之前，我们需要准备以下工作：1.确定适用的滤清器型号和规格。

2.准备所需的工具：扳手、油桶、防滴漏垫、手套和抹布等。

2.2 更换燃油滤清器的步骤根据燃油滤清器的安装位置，以下是更换燃油滤清器的一般步骤：1.关闭发动机：确保发动机处于完全关闭状态，以防止燃油泄漏。

2.松开燃油管接头：使用扳手松开与滤清器相连的燃油管接头。

注意在松开接头时，用一把抹布包裹住接头，以避免燃油溅出。

3.卸下旧滤清器：使用扳手将旧滤清器从安装位置上卸下，并将其放入油桶中。

注意滤清器内可能还有残留的燃油，要小心处理以防止污染环境。

4.清洁滤清器座：检查滤清器座是否有污垢或脏物，如果有，使用抹布或清洁剂清除。

5.安装新滤清器：拿出新的滤清器并确保其与安装位置匹配。

然后，将滤清器轻轻地旋入滤清器座，但不要过紧。

6.连接燃油管接头：使用扳手将燃油管接头与新的滤清器连接，并确保紧固牢固。

注意不要过度拧紧，以免损坏接头。

7.检查安装状态：仔细检查所有连接处，确保它们无松动并安装正确。

8.清理工作区域：清理工作区域，将使用过的抹布和油桶等处理妥善。

3. 燃油滤清器更换的注意事项在更换燃油滤清器时，需要注意以下几点：1.确保使用正确的型号和规格的滤清器，避免使用不符合要求的滤清器。

2.在更换过程中，避免将燃油泄漏到环境中，以免发生火灾或污染。

3.在松开燃油管接头时，小心处理以防止燃油溅出。

4.注意滤清器内可能还有残留的燃油，在处理旧滤清器时要小心操作。

5.确保滤清器安装正确，并与滤清器座紧密连接。

如何更换燃油滤清器安全提示在修理汽车之前你得总是佩戴护目镜，必要的时候还需要穿戴PPE个人防护装备，例如乳胶手套或封闭式鞋子。

警告时刻记住汽油是高度易燃物品，当你准备处理燃油系统的时候确保附近有一个灭火器，禁止抽烟，确保火源远离汽车或油箱，杜绝在油箱附近使用可见光，因为灯泡的热表面可能点燃泄漏的汽油，另外汽油蒸汽密度比空气高，它能够沿着车库挥发相当远一段距离，任何电气设备都可能引燃这些挥发的汽油，工作时一定要小心。

部件：汽油滤清器工具：螺丝刀、千斤顶操作步骤：1.把车停在一个坚固的平面上。

2.降低燃油系统的气压（喷油系统工作在非常高的压力环境下，需要降低气压），按照下面的步骤进行：（a）.松开气门盖以降低燃油系统气压（b）.拆下燃油泵继电器或保险丝（按照您的用户手册操作）3.开启引擎直到管道中的汽油用完发动机停止。

4.找到燃油滤清器的位置，它一般在引擎下面或油箱下面。

如果必要的话，你可以使用千斤顶抬升汽车，并从燃油滤清器断开输油管。

注意：使用化油器的老式汽车，输油管是带弹簧的软管。

新的喷射式发动机，输油管和夹子连在一起，或者是快速锁定接头，需要特殊的工具来拆除。

5.移除燃油滤清器的安装螺栓，然后就可以拆除燃油滤清器。

6.对比新的燃油滤清器是否和拆下来的型号一致，确认后安装新的燃油滤清器，注意方向确保其指向发动机，确认后就可以安装滤清器固定螺栓。

7.接上输油管并安装燃油泵保险丝。

8.重新连接电池盒，完成后就可以放低汽车。

9.启动引擎并检查燃油泄漏情况。

注意：由于缺乏燃油，发动机可能不会立刻启动，但是随着燃油气压的增长发动机就会启动。

10.实际驾驶汽车，检查发动机工作是否乏力。

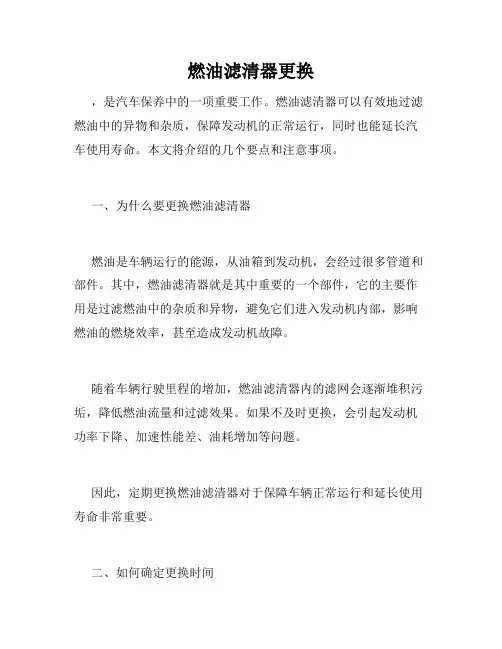

燃油滤清器更换，是汽车保养中的一项重要工作。

燃油滤清器可以有效地过滤燃油中的异物和杂质，保障发动机的正常运行，同时也能延长汽车使用寿命。

本文将介绍的几个要点和注意事项。

一、为什么要更换燃油滤清器燃油是车辆运行的能源，从油箱到发动机，会经过很多管道和部件。

其中，燃油滤清器就是其中重要的一个部件，它的主要作用是过滤燃油中的杂质和异物，避免它们进入发动机内部，影响燃油的燃烧效率，甚至造成发动机故障。

随着车辆行驶里程的增加，燃油滤清器内的滤网会逐渐堆积污垢，降低燃油流量和过滤效果。

如果不及时更换，会引起发动机功率下降、加速性能差、油耗增加等问题。

因此，定期更换燃油滤清器对于保障车辆正常运行和延长使用寿命非常重要。

二、如何确定更换时间一般来说，时间是根据车辆行驶里程来进行的。

不同车型的更换周期也不太相同，一般情况下，每行驶1万公里到2万公里就要更换一次。

如果车辆在行驶过程中出现以下情况，说明需要更换燃油滤清器：1、发动机怠速不稳，抖动明显。

2、发动机动力不足，加速不灵敏。

3、行驶过程中发出异响或异味。

4、油耗明显增加。

如果遇到以上情况，建议尽快到正规维修站更换燃油滤清器，避免发生更大的故障。

三、更换燃油滤清器注意事项需要一定的专业知识和经验，不建议初学者自行更换。

建议选择正规的汽车维修站或修理厂进行。

更换燃油滤清器时，需要注意以下几个要点：1、先找到燃油滤清器的位置，一般位于油箱附近或引擎罩下方。

2、在更换之前，一定要先松开油管、电缆、固定螺丝等连接部件，再拆下燃油滤清器。

3、替换新的燃油滤清器时，要注意选购正规品牌产品，不要选用假冒伪劣产品。

4、更换燃油滤清器后，要注意将油管、电缆、固定螺丝等连接部分紧固好，确保不漏油。

5、更换后，启动发动机，让它自行运转两到三分钟，再逐步加油和加速，测试发动机性能是否正常。

总之，虽然看似简单，但需要一定的专业知识和经验。

建议选择正规的汽车维修站或修理厂进行更换，以确保更换的步骤正确，避免出现更大的故障。

汽车燃油滤清器的更换与维护方法在日常使用汽车的过程中，我们经常会遇到汽车燃油滤清器需要更换的情况。

燃油滤清器的作用是过滤汽油中的杂质，确保发动机燃烧的燃料纯净，提高发动机的效能。

本文将介绍汽车燃油滤清器的更换与维护方法，以保证车辆的正常运行。

一、燃油滤清器的更换时机燃油滤清器的寿命一般为1万公里至2万公里，请务必按照厂家建议时间进行更换，以确保滤清器的工作效果。

如果在燃油滤清器寿命到期之前，出现以下情况，也应及时更换滤清器：发动机运行不稳定、加速不畅、动力下降、怠速不稳、启动困难等。

二、更换燃油滤清器的步骤1. 停车并熄火：首先确认车辆处于安全的环境中，停车并熄火，拉手刹。

如果需要抬升车辆，使用专业的千斤顶将车辆抬升至足够高度，确保安全。

2. 定位燃油滤清器：燃油滤清器通常位于发动机舱内，可以通过车辆的维修手册或向专业人士咨询找到其位置。

确保能够顺利接近并操作燃油滤清器。

3. 释放压力：在更换燃油滤清器之前，需要先释放燃油系统的压力。

找到燃油系统的压力释放阀，在工具的帮助下将压力释放出来，以避免燃油喷溅造成伤害。

4. 拆卸与更换：使用对应的工具，拆卸原有的燃油滤清器。

注意在拆卸过程中，应该将燃油滤清器下方的油杯准备好，以尽量减少漏油情况。

将新的滤清器安装到位，确保连接紧固，无松动。

5. 测试与检查：完成安装后，先测试启动发动机并观察其运行情况是否稳定。

如果发现异常，应及时排除故障。

同时，检查燃油滤清器周围是否有油渍，以确保连接部位无渗漏。

三、燃油滤清器的维护方法除了定期更换燃油滤清器外，适当的维护也能延长滤清器的使用寿命。

1. 勤检查滤清器：定期检查滤清器表面是否有沉积物，如果存在太多的杂质或污垢，就需要及时清理或更换滤清器。

不要等到滤清器无法正常工作才进行更换，以免对发动机造成损害。

2. 注意加油站选择：尽量选择正规的加油站，以确保购买到质量良好的燃料。

低质量的燃料会导致滤清器过早损坏，给发动机带来不必要的负担。

内置式燃油滤清器 外置式燃油滤清器
一、项目认知
3、相关知识——燃油滤清器的安装位置
外置式一般都安装在底盘上（本节主要以外置式更换为主） 以大众为例，大众现在一般首次更换4.5万公里，后每6万公里更换一 次（现在大众汽滤一般用高分子材料)
1.燃油供油管 2.燃油回油管 3.固定螺栓 4.至发动机的供油管
（如无新客户，可陪同客户将结算工作完成并送走。 如有新客户则可交代给收银人员，自己再去接待新客户）
你以为客户掏完银子就行 啦！还要恭送客户，态度 太差，下次谁还来！
课后 小节
1、燃油滤清器更换是汽车保养重要项目，对此技师必须 熟知燃油滤清器脏后导致故障现象和清洗周期；
2、遇到因故障而需要进行燃油滤清器更换的客户，最主 要的是稳定客户情绪，规范/合理/准确的解释和介绍；
作用是过滤杂质和水分，选用时应注意型号和带有限压阀的压力大 小。
二、客户沟通 1、客户心理分析
由于客户的非专业性，通常对“闯车”之类的故障所表现的状态为： 可能是发动机的大毛病（会导致花费高），有一定心理压力 担心社区店维修技术（不仅担心能否修好，更是担心是否搞坏） 抱有来看看的心理状态
热情——但不做作 规范——表示专业 检查——只查不拆
注：此工作并没有复杂之处，但需要细心，切记不能有 任何工具遗留在发动机舱中！！！除非奖金不想要 了！！！
四、验收交付 4、工单填写
按照工单内容进行填写，并签字确认： 项目实施情况（耗材/试车/工时） 所完成的检查项目内容
工单原来长这样呀！！！ 厉害了Word哥！！！
四、验收交付
5、交付与沟通
价格沟通
三 、项目操作
1、准备工 作 ——材料与工具
护具——五件套（前档/翼子板档/方向盘套/脚垫/坐垫套） 工具——诊断电脑/世达120件/油泵拆装工具/ 扭力扳手/油盆 材料——燃油滤清器/清洁软布 工单——维修工单

6
技能点——更换燃油滤清器
更换燃油滤清器
燃油滤清器泄漏试验
插接燃油泵保险丝 。 连接蓄电池负极电缆 。 启动发动机 。 举升车辆 。 检查燃油滤清器连接处有无燃油泄漏 。 降下车辆并恢复原车电器设置 。
7
1．更换燃油滤清器时ቤተ መጻሕፍቲ ባይዱ先
对系统卸压。
8
答案：√
9
汽车维护-技能点
更换燃油滤清器
学习目标
通过本任务学习，应能：
熟悉滤清器安装位置
掌握滤清器更换的具体操作方法
2
学习重难点
学习重点：
熟悉滤清器安装位置
学习难点：
掌握滤清器更换的具体操作方法
技能点——更换燃油滤清器
更换燃油滤清器
燃油滤清器泄漏试验
插接燃油泵保险丝 。 连接蓄电池负极电缆 。 启动发动机 。 举升车辆 。 检查燃油滤清器连接处有无燃油泄漏 。 降下车辆并恢复原车电器设置 。
4
技能点——更换燃油滤清器
更换燃油滤清器
拆卸燃油滤清器
记录原车电器设置 断开蓄电池负极电缆 举升车辆到适合操作位置 拆卸燃油滤清器安装架装配螺栓 拆卸燃油滤清器盖 清洁燃油滤清器进、出油管接口处的污物。 断开进、出油管，拆下燃油滤清器 。 5
技能点——更换燃油滤清器
更换燃油滤清器
安装燃油滤清器
安装燃油滤清器 连接进、出油管，并清洁油污 。 安装燃油滤清器盖 。 安装燃油滤清器安装架装配螺栓。 举升机降下车辆 。

燃油滤清器的更换方法及注意事项燃油滤清器是汽车发动机燃油系统中的重要组成部分，它能够过滤燃油中的杂质和污染物，保证燃油的纯净度，提高发动机的工作效率和寿命。

因此，定期更换燃油滤清器是保证汽车正常运行的重要措施之一。

下面，我们将详细介绍燃油滤清器的更换方法及注意事项。

一、更换燃油滤清器的步骤1.准备工具和材料更换燃油滤清器需要准备的工具和材料有：新的燃油滤清器、扳手、油桶、防滑垫等。

2.找到燃油滤清器的位置燃油滤清器通常位于发动机舱内或车底下，具体位置可以查看汽车的使用说明书或咨询专业技师。

3.排放燃油系统中的压力在更换燃油滤清器之前，需要先排放燃油系统中的压力，以免燃油喷出造成安全事故。

具体操作方法是：找到燃油泵的保险丝或继电器，将其拔掉，然后启动发动机，等待发动机熄火。

4.拆卸旧的燃油滤清器使用扳手拆卸旧的燃油滤清器，注意不要将燃油滤清器中的燃油倒出来，以免污染环境。

5.安装新的燃油滤清器将新的燃油滤清器安装到原来的位置上，并用扳手拧紧。

注意不要过紧或过松，以免造成漏油或燃油泄漏。

6.启动发动机启动发动机，观察燃油滤清器周围是否有漏油现象，如果有，需要及时处理。

二、更换燃油滤清器的注意事项1.定期更换燃油滤清器的使用寿命一般为1-2万公里，因此需要定期更换。

如果发现燃油滤清器出现堵塞或损坏等情况，也需要及时更换。

2.选择合适的燃油滤清器在更换燃油滤清器时，需要选择与汽车品牌、型号和发动机匹配的燃油滤清器，以免影响发动机的正常工作。

3.注意安全更换燃油滤清器时，需要注意安全，避免燃油泄漏或喷出造成火灾等安全事故。

在更换燃油滤清器时，需要先排放燃油系统中的压力，并在更换过程中避免燃油喷出。

4.保持清洁更换燃油滤清器时，需要保持清洁，避免将燃油滤清器中的污垢和杂质带入燃油系统中，影响发动机的正常工作。

总之，更换燃油滤清器是保证汽车正常运行的重要措施之一，需要定期进行，并注意安全和清洁。

只有做好燃油滤清器的更换工作，才能保证汽车的安全、稳定和高效运行。

汽车燃油系统维护：清洁和更换滤清器汽车燃油系统的维护对于汽车的正常运行至关重要。

燃油系统中的滤清器起着过滤有害物质的作用，而清洁和更换滤清器则是保持燃油系统健康的关键。

本文将详细介绍汽车燃油系统维护的步骤，并分点列出。

步骤一：检查滤清器状况1. 停车并熄火后，打开汽车引擎盖。

2. 找到燃油滤清器，它通常位于燃油泵模块旁边。

3. 观察滤清器外观。

如果发现有沉积物、污垢或其他物质，说明滤清器需要清洁或更换。

步骤二：清洁滤清器1. 使用适当的工具，将滤清器从燃油系统中拆下。

2. 将滤清器放入一个容器中，倒入适量的汽油。

3. 等待几分钟让滤清器充分浸泡在汽油中，以溶解沉积物。

4. 用刷子轻轻刷洗滤清器，确保将内外的污垢都清除干净。

5. 冲洗滤清器，直到冲出的水完全干净。

6. 将滤清器晾干，并确保内部和外部都彻底干燥。

步骤三：更换滤清器1. 如果发现滤清器无法清洁或清洁后仍不干净，那么就需要更换滤清器。

2. 参考汽车制造商的建议，购买适合汽车型号的滤清器。

3. 用适当的工具拆下旧滤清器，注意确保安装位置的清洁。

4. 将新滤清器安装到正确的位置，并紧固好连接口。

5. 确保滤清器安装稳固，没有松动。

步骤四：检查其他燃油系统元件1. 检查燃油管道和连接口是否有任何泄漏或损坏。

2. 确保油泵正常运转，没有异常声音或振动。

3. 检查燃油过滤器是否连接正确，没有松动。

4. 注意观察燃油喷嘴，确保喷嘴正常工作，没有堵塞。

步骤五：定期维护燃油系统1. 定期检查滤清器的状况，并根据需要清洁或更换。

2. 每隔一段时间，使用专业的燃油系统清洗液清洗整个系统。

3. 定期检查燃油泵和喷嘴是否需要维修或更换。

通过以上步骤的细致维护，可以保持汽车燃油系统的正常运行，并确保燃油的纯净和供给的稳定。

请注意，在进行任何维护工作之前，确保汽车引擎处于冷却状态并放置在平坦的地面上。

如果您不确定如何进行维护，建议咨询专业的汽车维修技师。

2、免拆清洗
免拆清洗是一种较为方便的办法。操作步骤： 1）在免拆清洗前请查看喷油器清洗检测仪的油 箱内的液体是检测液还是清洗剂，若是检测液须 将其更换为清洗剂。取下主机左侧的液位显示管， 将油箱内检测液排在一个预先准备的容器内，若 排出的检测液含有很多杂质不能继续使用请将此 废液妥善处理；并加注少量新的检测液对油箱进 行清洗。若排出的检测液比较干净请存放好以备 以后使用。
自动清洗检测包括 15 秒常喷喷油量检测、怠 速、中速、高速、变加减速、变脉宽测试。 此项功能能够更真实全面的模拟发动机的各 种工况，能够全面的检测喷油器的各项性能 参数。操作步骤如下：(安装方法同均匀性、 雾化性检测)
1） 在进行自动清洗检测前，如果测试量杯中 有检测液，按[排油]键将测试量杯中检测液排净。
模块二
发动机的维护与保养
项目四
燃油系统的维护保养
一、燃油滤清器的维护保养
1、燃油滤清器的种类和更换间隔 柴油滤清器 种类 汽油滤清器 天然气滤清器 可换式
旋装式
化油器式
电喷式
柴油滤清器承受工作压力和耐油温度 要求比机油滤清器低，但其过滤效率的要求 却比机油滤清器高 ，还有一个重要的功能就 是滤水。水的存在对于柴油机供油系统危害 极大，如锈蚀、磨损、卡死甚至会恶化柴油 的燃烧过程。柴油滤清系统的除水方式主要 是沉淀，或在滤清器的下部设一个沉淀腔， 或采用专门的沉淀器，当水积聚到一定量时 开阀放水。
13-油路三通； 14-滤清器；15油泵；16-回油管； 17-排油电磁阀； 18-油箱开口(便 于清洗)；19-油 箱；
1、超声波清洗操作：
（1）清洗前的准备工作 1）将喷油器从车上拆下，并检查喷油器的 橡胶密封圈是否损坏，如有损坏，应在清洗 测试前及时更换同型号密封圈，以免测试时 发生泄漏。再将喷油器放入清洗剂中，清除 外部油污后，用软布擦拭干净。

目录任务一任务二任务三任务四电子控制系统的构造与工作原理任务五电控燃油喷射系统故障诊断与排除任务一燃油喷射系统组成及工作原理【任务目标】1.掌握电子控制燃油喷射系统的基本组成；2.掌握电控汽油喷射系统的组成及工作原理；3.能够叙述燃油系统组成；4.能够完成喷油器的检查与更换。

【任务描述】据用户描述，自己的雪佛兰科鲁兹汽车，当打开点火开关起动发动机时，点火多次都不能起动，经用户仔细检查油箱中的燃油足够，其他各个系统均工作正常，在次打开点火开关还是不能起动发动机，用户在次检查燃油箱处，发现燃油箱中的燃油泵没有任何反映，根据用户的上述反映判断可能是燃油泵出现了故障。

【知识储备】一、电子控制燃油喷射系统概述燃油喷射指用喷油器在低压下（250～350kPa）将汽油以雾状直接喷射到进气总管、进气歧管或气缸中，与空气混合形成可燃混合气，其目的是为了提高雾化质量，改善燃烧状况。

根据燃油的喷射位置，电控燃油喷射系统分为缸内喷射式和缸外喷射式。

缸内喷射式将高压涡流喷油器安装在气缸盖上，将汽油直接喷入气缸，比缸外喷射更省油且动力更大。

缸外喷射式将喷油器安装在进气总管上（单点喷射）或各缸进气歧管靠近进气门处（多点喷射）。

汽油在气缸燃烧,必须先喷散成雾状并蒸发,与空气按一定比例混合，这样的混合物叫可燃混合气。

可燃混合气中汽油含量叫可燃混合气浓度,用空燃比“R”或过量空气系数“α”表示。

理论上完全燃烧1kg汽油需要14.7kg空气。

可燃混合气中空气与燃油的比值称为空燃比。

R=14.7（α=1）的混合气称为标准混合气；R＜14.7（α＜1）的混合气称为浓混合气；R＞14.7（α＞1）的混合气称为稀混合气。

冷起动工况时，汽油雾化不良， 要求供给的极浓的混合器，混合气成分为α=0.2～0.6。

在暖机、怠速阶段吸入空气量极少，汽油同样雾化蒸发不良， 需要浓混合气，α=0.6～0.8 。

在加速及大负荷时，为改善汽车加速性能，增大功率，也需要较浓混合气，α=0.85～0.95。

教案（课程类型：实习）2、”课程类型”指理论课、实习课。

教学环节教学内容教学方法一、燃油滤清器的作用二、操作的注意事项三、操作步骤把汽油中粉尘等固体杂质或水过滤掉，减少喷油器的堵塞，另一方面可以保证流入燃油系统的汽油油质。

1.汽油为易燃易爆品、工作环境应保持通风。

远离火源，更不能吸烟；2.正确规范的使用举升机，注意安全；3.拆卸燃油系统的部件前应先泄压；4.注意燃油滤清器的安装方向应与滤清器上标注的箭头一致。

1) 寻找燃油滤清器的位置①车型不同，滤清器的安装位置也不同；②桑塔纳采用普通直进直出式燃油滤清器，桑塔纳燃油滤清器安装在底盘上；③在汽车下方寻找，桑塔纳燃油滤清器位于车辆底盘后部靠近裙脚右侧车轮部位内侧附近。

燃油滤清器的位置2) 给系统泄压①拔掉油泵保险，各车辆保险略有不同，应参考维修手册；油泵保险的位置②启动发动机对燃油系统泄压。

泄压完毕，拔下点火钥匙。

3) 举升车辆按照举升机使用规范将车辆举升到合适高度。

将车辆举升到合适高度4) 拆卸旧滤清器①用十字起子松开滤清器出口一头的管码，把燃油滤清器和管路中的残余燃油放入接油容器；拆卸管路②拆下旧燃油滤清器；把新的滤清器的出口端接到油管，拆下旧滤清器并安装新的滤清器③留意卡子的安装位置；5) 安装新滤清器①把新的滤清器的进口端接到油泵出油管，锁紧管码新的滤清器安装完成②注意燃油滤清器的方向，燃油滤清器上箭头的方向由油箱流向发动机；注意滤清器的方向③装回油泵保险，操作点火开关预先建立油压，然后启动发动机，检查有无泄露；④处理旧的燃油滤清器。

说明：1、理论课的教学环节一般有①组织教学②复习导入③讲授新课④归纳小结⑤布置作业（提出复习、练习、预习要求）2、实习课的教学环节一般有①组织教学②讲授新课(讲解本次实习内容要求、注意事项) ③示范操作④巡回指导⑤结束指导。

起动发动机，释放燃油压力，直到将管路内剩余燃油消耗完毕。
2）举升车辆，在燃油滤清器总成的下方，放一个接油盘。
3）拆下护板
4）露出汽油滤清器
5）用专用卡钳拆下油路中燃油滤清器总成，两端的一次性卡箍，拔出软管，将剩余的燃油滴在接油容器中。
6）松开燃油滤清器支架螺栓，取下燃油滤清器总成。
问答法，复习旧知识
演示法，就车查找燃油系统的主要部件（油箱、滤清器、输油管、分配管、喷油器、燃油压力调节器、回油管）
演示法，就车释放燃油压力的步骤和方法
演示法，就车拆卸滤清器的步骤和方法
评价，对小组实操情况进行评价
预习
观看图片
分组，查找主要部件
分组，操作释放燃油压力的步骤
分组，操作拆卸滤清器的步骤
互评，对其他小组进行评价
课 时 教 案
讲 授 人
马蔚
授课时间
课时
2
教学内容
燃油滤清器的拆装
教学目标
知识与技能目标：了解燃油供给系期
掌握燃油滤清器的更换方法
过程与方法目标：通过对燃油滤清器拆装的讲解，使学生掌握燃油滤清器拆装步骤与方法。
教学重、难点
教学重点：燃油滤清器更换步骤。
教学难点：掌握更换滤清器的方法。
教学方法及手段
讲授法、问答法、演示法、讨论法、实操法
教学准备
课件、实训车辆、常用工具
教案附页
教学过程
教学内容
教师活动
学生活动
导入
利用汽车保养当中的“三滤”项目，引出滤清器，进而提出今天的实训模块。
提出问题，激发学生兴趣
讨论，回答问题
新课讲授
1.燃油系统的组成
燃油系统的组成：油箱、燃油泵、输油管、滤清器、燃油分配管、喷油器、燃油压力调节器、回油管等。
