教案模块4项目二任务一燃油滤清器更换
- 格式:doc
- 大小:2.82 MB
- 文档页数:10
授课主要内容或板书设计课堂教学安排(教案设计)教学过程主要教学内容及步骤学生活动课件图文展示教师分析讲解教师演示操作第一课时教案:任务一燃油滤清器更换一、燃油滤清器结构按其安装位置的不同分为内装式(与燃油泵为一整体,直接装在燃油箱内)和外装式(装在车辆底部的燃油管上)。
二、功用听讲思考观看课件图文展示思考回答问题观看教师操作演示听讲思考学生举例说明其重要及危害后果外装式燃油滤清器内装式燃油滤清器1.燃油箱;2.燃油泵;3.压力调节器;234651示教师分析讲解教师演示操作图文展示结合实际案例分析器重(1)实操所需工具,如左图;(2)工具要齐全,摆放要整齐2.车辆安全防护(1)安装车轮挡块;(2)安装排气烟道。
3.安装车内防护(1)安装座椅套;(2)安装转向盘套;(3)铺地板垫。
思考记忆讨论分析填写任务书反思训练问题听取教师实训总结分析要性课件展示图文展示学习内容课件图文展示教师分析讲解4.安装车外防护与预检(1)降下驾驶员侧车窗玻璃;(2)拉发动机舱盖释放杆,打开发动机舱盖;(3)安装翼子板布;(4)安装前格栅布;(5)进行车辆预检5.燃油管路泄压(1)拆除后排座位;(2)撬开油泵维修盖板;(3)拔开燃油泵插头;(4)起动发动机,运行至熄火;(5)再起动发动机2~3次。
听讲思考观看课件图文展示思考回答问题观看教师操作演示听讲思考学生举例说明其重要及危害后果听讲思考教师演示操作图文展示结合实际案例分析器重要性6.拆卸燃油泵总成(1)拆卸燃油泵的燃油管路;(2)从燃油箱上拆下燃油泵总成。
7.拆下油位警告开关(1)将滤清器分总成固定在台钳上;(2)用手钳拆下警告开关和O形圈。
观看课件观看课件思考分析学生讨论分析并回答教师提问学生分组练习思考记忆讨论分析注意:不能用力弯曲油管;拆下后用尼龙袋包裹,防止异物进入。
注意:在台钳爪上垫铝板或布,防止损坏滤清器分总成。
课件展示图文展示学习内容课件图文展示教师分析讲解8.更换燃油滤清器(1)用专用工具(SST)拆下滤清器;(2)检查并清洁滤清器安装表面;(3)把燃油涂在新滤清器密封圈上;(4)用手安装并拧紧滤清器,再拧紧滤清器3/4圈。
目录1、任务驱动教学法教案 (2)2、教师教学记录 (14)3、教学办公用品清单 (16)4、教学辅件清单 (17)5、小组学习情况记录单 (18)6、任务作业书 (19)7、任务作业工单 (26)8、任务评价表 (27)任务驱动教学法教案学科班级教师姓名教学组织与过程(理论知识、技术规范、注意事项)第一步:任务引入(情境创设、温故)1、温习“已具备知识”1.1、提问:燃油系统主要由哪些部件组成?回答:燃油泵、燃油滤清器、燃油脉动阻尼器、燃油压力调节器、喷油器、进油管、回油管等组成。
1.2、提问:汽油滤清器的功能?回答:滤除汽油中的杂质、水分教师:我们今天的任务,就是对汽油滤清器进行拆装。
汽油滤清器(简称:汽滤、英文名称:Fuel Filter)汽油滤清器的作用是将汽油中的水分和杂质滤除。
发动机工作时,燃油在汽油泵的作用下,经过进油管进入滤清器的沉淀杯中。
由于此时容积变大,流速变小,比油重的水及杂质颗粒便沉淀于杯的底部,轻的杂质随燃油流向滤芯,而清洁的燃油从滤芯的微孔渗人滤芯的内部,然后经油管流出。
1.3、提问:了解汽油滤清器的类别?回答:按位置分两种、按材料分两种教师:汽油滤清器按安装位置可分为内置式和外置式两种、按材料可分为多孔陶瓷和纸质两种。
1.4、常识普及?教师:发动机有空气、机油、燃油三种滤清器,车内有空调滤清器一般称作“四滤”。
它们分别担负发动机进气系统、润滑系统、燃烧系统冷却系统中介质的过滤。
2、导入任务2.1、教师讲述理论知识:更换汽油滤清器,PPT课件、视频《燃油滤清器的更换》、《汽油滤清器的更换》3、创设情境3.1、学生分组,每组确定组长及副组长各一人(组长临时有事副组长可以代行组长职责)。
3.2、各小组进入工位备注:1、教室布置,最好按工位分组布置,学生学习理论知识和进行实际操作都在工位上完成。
即使是理、实一体化教室,也不建议理、实分开布置。
2、学生分组,最好事先固定分组搭配,不建议每次临时分组。
燃油滤清器的更换方法及注意事项1. 引言燃油滤清器是汽车发动机燃油系统中非常重要的一个组成部分。
其作用是过滤燃油中的杂质和污染物,防止它们进入燃油系统,保护发动机的正常工作。
然而,随着使用时间的增加,燃油滤清器的滤网会逐渐堵塞,影响燃油的正常流动。
因此,定期更换燃油滤清器是保持燃油系统畅通的必要步骤。
2. 燃油滤清器的更换方法2.1 准备工作在更换燃油滤清器之前,我们需要准备以下工作:1.确定适用的滤清器型号和规格。
2.准备所需的工具:扳手、油桶、防滴漏垫、手套和抹布等。
2.2 更换燃油滤清器的步骤根据燃油滤清器的安装位置,以下是更换燃油滤清器的一般步骤:1.关闭发动机:确保发动机处于完全关闭状态,以防止燃油泄漏。
2.松开燃油管接头:使用扳手松开与滤清器相连的燃油管接头。
注意在松开接头时,用一把抹布包裹住接头,以避免燃油溅出。
3.卸下旧滤清器:使用扳手将旧滤清器从安装位置上卸下,并将其放入油桶中。
注意滤清器内可能还有残留的燃油,要小心处理以防止污染环境。
4.清洁滤清器座:检查滤清器座是否有污垢或脏物,如果有,使用抹布或清洁剂清除。
5.安装新滤清器:拿出新的滤清器并确保其与安装位置匹配。
然后,将滤清器轻轻地旋入滤清器座,但不要过紧。
6.连接燃油管接头:使用扳手将燃油管接头与新的滤清器连接,并确保紧固牢固。
注意不要过度拧紧,以免损坏接头。
7.检查安装状态:仔细检查所有连接处,确保它们无松动并安装正确。
8.清理工作区域:清理工作区域,将使用过的抹布和油桶等处理妥善。
3. 燃油滤清器更换的注意事项在更换燃油滤清器时,需要注意以下几点:1.确保使用正确的型号和规格的滤清器,避免使用不符合要求的滤清器。
2.在更换过程中,避免将燃油泄漏到环境中,以免发生火灾或污染。
3.在松开燃油管接头时,小心处理以防止燃油溅出。
4.注意滤清器内可能还有残留的燃油,在处理旧滤清器时要小心操作。
5.确保滤清器安装正确,并与滤清器座紧密连接。

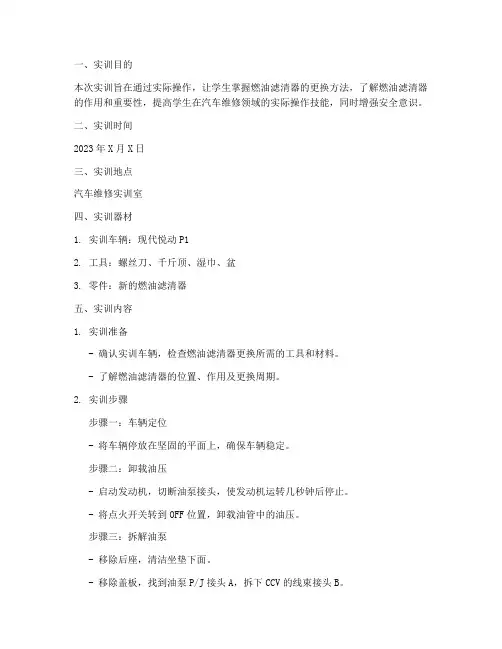

一、实训目的本次实训旨在通过实际操作,让学生掌握燃油滤清器的更换方法,了解燃油滤清器的作用和重要性,提高学生在汽车维修领域的实际操作技能,同时增强安全意识。
二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训器材1. 实训车辆:现代悦动P12. 工具:螺丝刀、千斤顶、湿巾、盆3. 零件:新的燃油滤清器五、实训内容1. 实训准备- 确认实训车辆,检查燃油滤清器更换所需的工具和材料。
- 了解燃油滤清器的位置、作用及更换周期。
2. 实训步骤步骤一:车辆定位- 将车辆停放在坚固的平面上,确保车辆稳定。
步骤二:卸载油压- 启动发动机,切断油泵接头,使发动机运转几秒钟后停止。
- 将点火开关转到OFF位置,卸载油管中的油压。
步骤三:拆解油泵- 移除后座,清洁坐垫下面。
- 移除盖板,找到油泵P/J接头A,拆下CCV的线束接头B。
- 卸载油管里的油压,拆开输油管,垫上湿巾以防油飞溅。
- 拆开真空管接头,拆开油泵挡板的固定螺丝,移除挡板。
- 清洁油泵盖上的灰尘,防止尘土掉入油箱。
步骤四:取出油泵总成- 小心地取出油泵总成,注意油量浮子,让残留在油泵上的油充分滴到油箱里。
- 使用盆承接油泵总成,防止残留油滴落。
步骤五:更换燃油滤清器- 安装新的燃油滤清器,确保与拆下来的型号一致。
- 将油泵总成放回原位,注意油量浮子的位置。
步骤六:组装- 安装油泵挡板,固定螺丝。
- 连接真空管接头、输油管和油泵P/J接头A、CCV的线束接头B。
- 重新连接电池盒。
步骤七:检查- 检查燃油滤清器安装是否牢固,油管连接是否正确。
- 启动发动机,检查燃油系统是否正常工作。
3. 实训总结- 通过本次实训,掌握了燃油滤清器的更换方法,了解了燃油滤清器的作用和重要性。
- 提高了安全意识,学会了在操作过程中注意事项。
六、实训心得1. 燃油滤清器对发动机的正常运行至关重要,定期更换可以有效防止发动机积碳、堵塞等问题。
2. 实训过程中,安全意识非常重要,要严格遵守操作规程,确保人身和车辆安全。

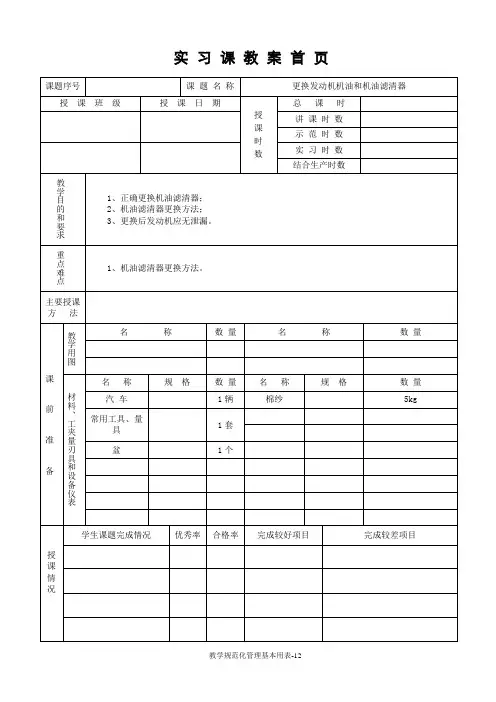

实习课教案首页
课题序号课题名称更换发动机机油和机油滤清器
授课班级授课日期
授
课
时
数总课时讲课时数示范时数实习时数结合生产时数
教
学
目的
和要求1、正确更换机油滤清器;
2、机油滤清器更换方法;
3、更换后发动机应无泄漏。
重
点
难
点
1、机油滤清器更换方法。
主要授课
方法
课前准备教
学
用
图
名称数量名称数量
材
料
、
工
夹
量
刃
具
和
设
备
仪
表
名称规格数量名称规格数量
汽车1辆棉纱5kg 常用工具、量
具
1套
盆1个
授
课
情
况
学生课题完成情况优秀率合格率完成较好项目完成较差项目
一、安全教育【安全文明生产要求】
二、组织教学【复习提问】
【讲授新课】
三、入门指导【示范操作】
【实习内容】
【实习分组】
四、巡回指导
一、检查与指导内容
二、巡回指导注意点
五、课后总结
一、回顾课题:总结重点和难点
二、总结常见错误并予以纠正
三、学生实习情况评价(通报课题完成情况和实习中学生的优缺点)
四、授课质量分析
【作业】。
燃油滤清器的更换方法及注意事项燃油滤清器是汽车发动机燃油系统中的重要组成部分,它能够过滤燃油中的杂质和污染物,保证燃油的纯净度,提高发动机的工作效率和寿命。
因此,定期更换燃油滤清器是保证汽车正常运行的重要措施之一。
下面,我们将详细介绍燃油滤清器的更换方法及注意事项。
一、更换燃油滤清器的步骤1.准备工具和材料更换燃油滤清器需要准备的工具和材料有:新的燃油滤清器、扳手、油桶、防滑垫等。
2.找到燃油滤清器的位置燃油滤清器通常位于发动机舱内或车底下,具体位置可以查看汽车的使用说明书或咨询专业技师。
3.排放燃油系统中的压力在更换燃油滤清器之前,需要先排放燃油系统中的压力,以免燃油喷出造成安全事故。
具体操作方法是:找到燃油泵的保险丝或继电器,将其拔掉,然后启动发动机,等待发动机熄火。
4.拆卸旧的燃油滤清器使用扳手拆卸旧的燃油滤清器,注意不要将燃油滤清器中的燃油倒出来,以免污染环境。
5.安装新的燃油滤清器将新的燃油滤清器安装到原来的位置上,并用扳手拧紧。
注意不要过紧或过松,以免造成漏油或燃油泄漏。
6.启动发动机启动发动机,观察燃油滤清器周围是否有漏油现象,如果有,需要及时处理。
二、更换燃油滤清器的注意事项1.定期更换燃油滤清器的使用寿命一般为1-2万公里,因此需要定期更换。
如果发现燃油滤清器出现堵塞或损坏等情况,也需要及时更换。
2.选择合适的燃油滤清器在更换燃油滤清器时,需要选择与汽车品牌、型号和发动机匹配的燃油滤清器,以免影响发动机的正常工作。
3.注意安全更换燃油滤清器时,需要注意安全,避免燃油泄漏或喷出造成火灾等安全事故。
在更换燃油滤清器时,需要先排放燃油系统中的压力,并在更换过程中避免燃油喷出。
4.保持清洁更换燃油滤清器时,需要保持清洁,避免将燃油滤清器中的污垢和杂质带入燃油系统中,影响发动机的正常工作。
总之,更换燃油滤清器是保证汽车正常运行的重要措施之一,需要定期进行,并注意安全和清洁。
只有做好燃油滤清器的更换工作,才能保证汽车的安全、稳定和高效运行。
汽车燃油系统维护:清洁和更换滤清器汽车燃油系统的维护对于汽车的正常运行至关重要。
燃油系统中的滤清器起着过滤有害物质的作用,而清洁和更换滤清器则是保持燃油系统健康的关键。
本文将详细介绍汽车燃油系统维护的步骤,并分点列出。
步骤一:检查滤清器状况1. 停车并熄火后,打开汽车引擎盖。
2. 找到燃油滤清器,它通常位于燃油泵模块旁边。
3. 观察滤清器外观。
如果发现有沉积物、污垢或其他物质,说明滤清器需要清洁或更换。
步骤二:清洁滤清器1. 使用适当的工具,将滤清器从燃油系统中拆下。
2. 将滤清器放入一个容器中,倒入适量的汽油。
3. 等待几分钟让滤清器充分浸泡在汽油中,以溶解沉积物。
4. 用刷子轻轻刷洗滤清器,确保将内外的污垢都清除干净。
5. 冲洗滤清器,直到冲出的水完全干净。
6. 将滤清器晾干,并确保内部和外部都彻底干燥。
步骤三:更换滤清器1. 如果发现滤清器无法清洁或清洁后仍不干净,那么就需要更换滤清器。
2. 参考汽车制造商的建议,购买适合汽车型号的滤清器。
3. 用适当的工具拆下旧滤清器,注意确保安装位置的清洁。
4. 将新滤清器安装到正确的位置,并紧固好连接口。
5. 确保滤清器安装稳固,没有松动。
步骤四:检查其他燃油系统元件1. 检查燃油管道和连接口是否有任何泄漏或损坏。
2. 确保油泵正常运转,没有异常声音或振动。
3. 检查燃油过滤器是否连接正确,没有松动。
4. 注意观察燃油喷嘴,确保喷嘴正常工作,没有堵塞。
步骤五:定期维护燃油系统1. 定期检查滤清器的状况,并根据需要清洁或更换。
2. 每隔一段时间,使用专业的燃油系统清洗液清洗整个系统。
3. 定期检查燃油泵和喷嘴是否需要维修或更换。
通过以上步骤的细致维护,可以保持汽车燃油系统的正常运行,并确保燃油的纯净和供给的稳定。
请注意,在进行任何维护工作之前,确保汽车引擎处于冷却状态并放置在平坦的地面上。
如果您不确定如何进行维护,建议咨询专业的汽车维修技师。
一:竞赛说明:1.要求选手在固定的工位上操作,拖拉机不允许移动。
2.竞赛时严禁拆卸燃油高压供给系统。
3.本模块满分IOO分,其中准备工作5分,安全文明生产5分,各项目共90分。
4.竞赛时长90分钟。
二、竞赛任务:任务一:前期准备工作(5分)1.清洁确认工量具、检测仪器2.安装车轮挡块3.检查机油、冷却液、制动液、齿轮油、液压油液面4.检查轮胎气压5.完成任务后填写记录表1表1:任务二:转向传动机构维护与检修(10分)1.转向传动机构直拉杆的检查2.转向传动机构横拉杆的检查3.转向传动机构润滑脂的加注任务三:自动驾驶控制装置使用(10分)1.由正常驾驶模式转化为自动驾驶控制模式的操控2.是否能够按要求输入车辆相关操控参数3.验证模式转换是否成功4.由自动驾驶模式转换为正常驾驶模式注释:以竞赛实车操控规范为准任务四:发动机不能起动故障(20分)1.发动机起动前的安全检查2.检查电源电路、起动电路和燃油供给系统,排除相关故障3.完成任务后填写记录表2表2:任务五:发动机电控系统传感器或执行器检修(10分)1.使用柴油发动机故障诊断仪检测并排除电控系统故隙2.将发动机当前故障码填写在记录表33.将与当前故障码相关的数据流填写在表4表3:任务六:排除照明系统故障(10分)1.照明灯光工作状况检查2.排除故障后填写记录表5表5:任务七:液压助力转向装置压力的测试(8分)1.压力表的检查及接入2.转向压力的测量,完成测量后将相关数值填入记录表63.作业后液压助力转向装置的检查表6:任务八:发动机气门组检测(12分)1.拆卸气门组2.测量气门杆直径及密封环带宽度3.完成任何后填写记录表74.安装气门组表7:任务九:发动机曲轴连杆轴颈与轴承配合间隙测量(10分)1.拆卸连杆轴承盖2.连杆轴颈与轴承配合间隙测量3.完成测量后将相关数值填入记录表84.安装连杆轴承盖表&任务十:安全文明生产(5分)一、竞赛说明5.要求选手在固定的工位上独立完成;6.谷物联合收割机不允许移动、不允许传动:7.允许升降割台、允许升降拨禾轮:8.竞赛时长60分钟。
教案(课程类型:实习)2、”课程类型”指理论课、实习课。
教学环节教学内容教学方法一、燃油滤清器的作用二、操作的注意事项三、操作步骤把汽油中粉尘等固体杂质或水过滤掉,减少喷油器的堵塞,另一方面可以保证流入燃油系统的汽油油质。
1.汽油为易燃易爆品、工作环境应保持通风。
远离火源,更不能吸烟;2.正确规范的使用举升机,注意安全;3.拆卸燃油系统的部件前应先泄压;4.注意燃油滤清器的安装方向应与滤清器上标注的箭头一致。
1) 寻找燃油滤清器的位置①车型不同,滤清器的安装位置也不同;②桑塔纳采用普通直进直出式燃油滤清器,桑塔纳燃油滤清器安装在底盘上;③在汽车下方寻找,桑塔纳燃油滤清器位于车辆底盘后部靠近裙脚右侧车轮部位内侧附近。
燃油滤清器的位置2) 给系统泄压①拔掉油泵保险,各车辆保险略有不同,应参考维修手册;油泵保险的位置②启动发动机对燃油系统泄压。
泄压完毕,拔下点火钥匙。
3) 举升车辆按照举升机使用规范将车辆举升到合适高度。
将车辆举升到合适高度4) 拆卸旧滤清器①用十字起子松开滤清器出口一头的管码,把燃油滤清器和管路中的残余燃油放入接油容器;拆卸管路②拆下旧燃油滤清器;把新的滤清器的出口端接到油管,拆下旧滤清器并安装新的滤清器③留意卡子的安装位置;5) 安装新滤清器①把新的滤清器的进口端接到油泵出油管,锁紧管码新的滤清器安装完成②注意燃油滤清器的方向,燃油滤清器上箭头的方向由油箱流向发动机;注意滤清器的方向③装回油泵保险,操作点火开关预先建立油压,然后启动发动机,检查有无泄露;④处理旧的燃油滤清器。
说明:1、理论课的教学环节一般有①组织教学②复习导入③讲授新课④归纳小结⑤布置作业(提出复习、练习、预习要求)2、实习课的教学环节一般有①组织教学②讲授新课(讲解本次实习内容要求、注意事项) ③示范操作④巡回指导⑤结束指导。
更换汽油滤清器试题代码;2.1.3考试考位:5考核时间:15分钟一、工具设备1.整车(乘用车)2.举升设备(常用规格)3.汽油滤清器(整车配套)4.组套工具、擦拭布、手套等5.满足本考核要求的其他必要配置二、工具设备的使用举升机:我们这个考位所使用的举升机为四立柱举升机,首先我们必须严格按照举升机安全操作规程来使用,举升机使用不当,考试得分直接为“0”(不及格),这是其次,重要的是可能造成车辆设备损坏及人身伤害事故,这样的后果就严重了,是我们不愿意看到的。
举升机的使用分为上升、锁止以及解锁下降等步骤,靠近操纵开关的的这个立柱上装有上升按钮(绿色)、下降手柄,分动装置操纵手柄等,在汽车正前方的横梁上,有解锁手柄。
上升前,务必先检查举升设备四周应无障碍物,学员及所有人需离开设备1米左右,发动机引擎盖关闭,驾驶室内禁止坐人。
汽车支撑点选择合理,车轮挡块安全有效。
确认安全后方可举升车辆。
举升高度视操作人员身高而定,但最高位置车顶须离屋顶横梁50cm距离,最低也要使机油收集器的小工作车能推进车底。
按绿色按钮为上升,到一定高度后,按下降手柄,此时车辆会下降并停留在锁止位置,此时我们操作人员要仔细检查车辆前后左右四角是否在同一水平位置,如果有一个或一个以上的角不在同一水平位置,必须重新按上升按钮,再下降至锁止位置,再检查水平,这个很重要,必须严格遵守,否则会导致车辆倾斜,引发事故。
需要下降时,我们要先按上升按钮,使所有锁止块松动,然后用力按下前面横梁上的解锁手柄(注意:必须用力按到底,使四个角的锁块全部收缩,否则同样会导致车辆倾斜)最后按下降手柄,这个步骤为一升、二解锁、三下降分开进行才安全。
三、操作步骤1.泄压在汽车熔丝继电器盒里找到燃油泵保险丝,将其拔出,然后启动发动机,使发动机在燃油泵不工作的情况下,将燃油系统管路内残存的汽油烧完至发动机自然熄火。
打开油箱盖,油箱同样需要泄压。
2.切断汽车电源,拆下蓄电池电极桩上的搭铁线,并将其包裹好,固定在安全位置,以免产生电火花引起安全事故。
授课主要内容或板书设计
课堂教学安排(教案设计)
教学过程主要教学内容及步骤学生活动
课件图文展示
教师分析讲解
教师演示操作
图文展示第一课时教案:
任务一燃油滤清器更换
一、燃油滤清器结构
按其安装位置的不同分为内装式(与燃油泵为一整体,直接
装在燃油箱内)和外装式(装在车辆底部的燃油管上)。
二、功用
燃油滤清器用来过滤燃油中的杂质,并能使油水分离。
听讲思考
观看课件图
文展示
思考回答问
题
观看教师操
作演示
听讲思考
学生举例说
明其重要及
危害后果外装式燃油滤清器
内装式燃油滤清器
1.燃油箱;
2.燃油泵;
3.压力调节器;
2
3
4
6
5
1
教师分析
讲解
教师演示
操作
图文展示
结合实际
案例分析
器重要性
(1)实操所需工具,如左图;
(2)工具要齐全,摆放要整齐
2.车辆安全防护
(1)安装车轮挡块;
(2)安装排气烟道。
3.安装车内防护
(1)安装座椅套;
(2)安装转向盘套;
(3)铺地板垫。
思考记忆
讨论分析
填写任务书
反思训练问
题
听取教师实
训总结分析
听讲思考
课件展示图文展示学习内容
课件图文展示
教师分析讲解4.安装车外防护与预检
(1)降下驾驶员侧车窗玻璃;
(2)拉发动机舱盖释放杆,打开发动机舱盖;
(3)安装翼子板布;
(4)安装前格栅布;
(5)进行车辆预检
5.燃油管路泄压
(1)拆除后排座位;
(2)撬开油泵维修盖板;
(3)拔开燃油泵插头;
(4)起动发动机,运行至熄火;
(5)再起动发动机2~3次。
6.拆卸燃油泵总成
(1)拆卸燃油泵的燃油管路;
(2)从燃油箱上拆下燃油泵总成。
观看课件图
文展示
思考回答问
题
观看教师操
作演示
听讲思考
学生举例说
明其重要及
危害后果
听讲思考
观看课件
观看课件思
考分析
教师演示操作
图文展示
结合实际案例分析器重要性7.拆下油位警告开关
(1)将滤清器分总成固定在台钳上;
(2)用手钳拆下警告开关和O形圈。
8.更换燃油滤清器
(1)用专用工具(SST)拆下滤清器;
(2)检查并清洁滤清器安装表面;
(3)把燃油涂在新滤清器密封圈上;
(4)用手安装并拧紧滤清器,再拧紧滤清器3/4圈。
9.拆下油位警告开关
学生讨论分
析并回答教
师提问
学生分组练
习
思考记忆
讨论分析
填写任务书
反思训练问注意:不能用力弯曲油管;拆下后用尼龙袋包裹,防止异物进入。
注意:在台钳爪上垫铝板或布,防止损坏滤清器分总成。
课件展示图文展示学习内容
课件图文展示
教师分析讲解
教师演示操作
课件图文展示(1)将一个新的O形圈装上油位警告开关;
(2)把燃油涂在O形圈上;
(3)用手安装油位警告开关。
10.装复燃油泵总成
(1)将燃油泵总成装入燃油箱;
(2)接上燃油泵的燃油管路;
(3)接上燃油泵的电线接插件;
(4)安装维修盖板。
11.装复燃油泵总成
(1)将燃油泵总成装入燃油箱;
(2)接上燃油泵的燃油管路;
(3)接上燃油泵的电线接插件;
(4)安装维修盖板。
题
听取教师实
训总结分析注意:O形圈必须更换。
注意:维修盖板用丁基胶带粘住。
教师分析讲解
教师演示操作
图文展示12.车辆、工具复位
(1)取下排气烟道;
(2)取下车内、外防护用品;
(3)车辆复位,清洁车身;
(4)清洁并整理工具。
六、学生分组练习
1、以小组为单位,进行设备及工具的准备;每人按照任务
具体步骤进行操作,并及时填写任务书。
注意:在操作过程中要体现¡°5S¡±。
注意:维修盖板用丁基胶带粘住。
