东南大学系统实验报告

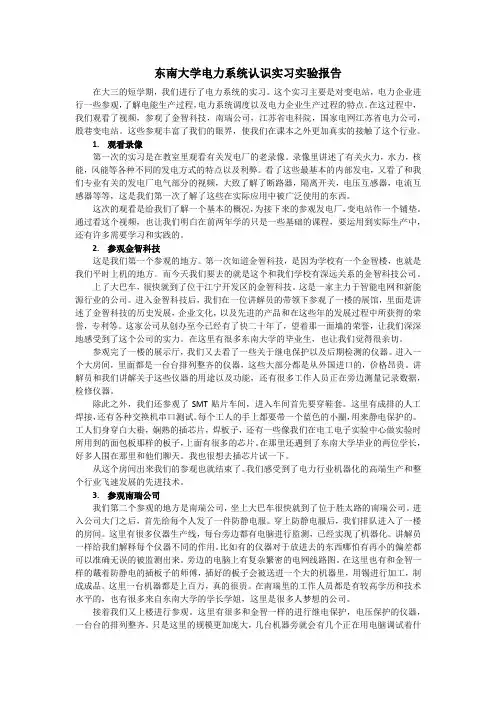

东南大学电力系统认识实习实验报告在大三的短学期，我们进行了电力系统的实习。

这个实习主要是对变电站，电力企业进行一些参观，了解电能生产过程，电力系统调度以及电力企业生产过程的特点。

在这过程中，我们观看了视频，参观了金智科技，南瑞公司，江苏省电科院，国家电网江苏省电力公司，殷巷变电站。

这些参观丰富了我们的眼界，使我们在课本之外更加真实的接触了这个行业。

1.观看录像第一次的实习是在教室里观看有关发电厂的老录像。

录像里讲述了有关火力，水力，核能，风能等各种不同的发电方式的特点以及利弊。

看了这些最基本的内部发电，又看了和我们专业有关的发电厂电气部分的视频，大致了解了断路器，隔离开关，电压互感器，电流互感器等等，这是我们第一次了解了这些在实际应用中被广泛使用的东西。

这次的观看是给我们了解一个基本的概况，为接下来的参观发电厂，变电站作一个铺垫。

通过看这个视频，也让我们明白在前两年学的只是一些基础的课程，要运用到实际生产中，还有许多需要学习和实践的。

2.参观金智科技这是我们第一个参观的地方。

第一次知道金智科技，是因为学校有一个金智楼，也就是我们平时上机的地方。

而今天我们要去的就是这个和我们学校有深远关系的金智科技公司。

上了大巴车，很快就到了位于江宁开发区的金智科技。

这是一家主力于智能电网和新能源行业的公司。

进入金智科技后，我们在一位讲解员的带领下参观了一楼的展馆，里面是讲述了金智科技的历史发展，企业文化，以及先进的产品和在这些年的发展过程中所获得的荣誉，专利等。

这家公司从创办至今已经有了快二十年了，望着那一面墙的荣誉，让我们深深地感受到了这个公司的实力。

在这里有很多东南大学的毕业生，也让我们觉得很亲切。

参观完了一楼的展示厅，我们又去看了一些关于继电保护以及后期检测的仪器。

进入一个大房间，里面都是一台台排列整齐的仪器，这些大部分都是从外国进口的，价格昂贵。

讲解员和我们讲解关于这些仪器的用途以及功能，还有很多工作人员正在旁边测量记录数据，检修仪器。

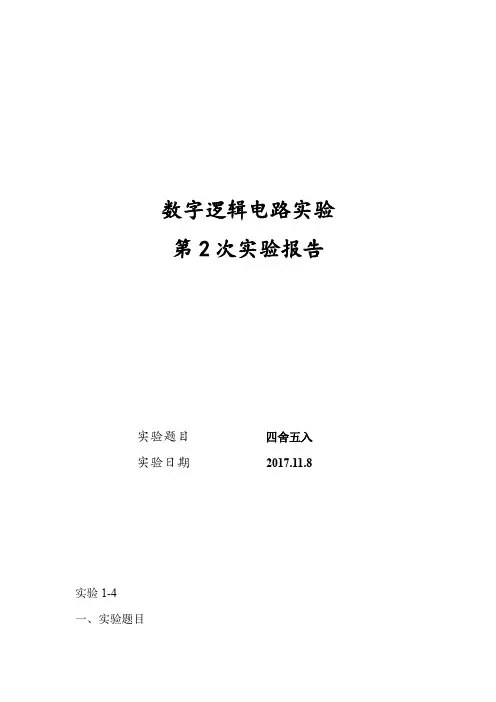

数字逻辑电路实验
第2次实验报告
实验题目四舍五入
实验日期2017.11.8
实验1-4
一、实验题目
实现以下数值判别电路的设计：设计一个组合逻辑电路，它接收一位8421BCD码“B3B2B1B0”的输入，进行四舍五入的判断，输出判断结果。

大于等于五的时候输出1，其他情况下输出为0。

二、实验原理
实验目的：接收8431BCD码的输入，进行判断，如果大于等于5则输出1，其他情况输出0。

设计思路：先根据真值表及卡诺图得到最小项表达式，化简为由与非门组成的表达式。

使用7404非门以及7420与非门实现电路。

三、设计过程
真值表
卡诺图
F==
采用74HC04非门以及74HC00与非门实现电路用Multisim仿真如下
实现电路
四、测试方法及测试结果
电路如图所示，从右往左的开关分别代表B3，B2，B1，B0。

控制开关，使它们分别与高电平1（面包板上面一条），低电平0（面包板下面一条相连）。

下面测试过程分别为0000（灭）,0001（灭）,0010（灭）,0011（灭）,0100（灭）,0101（亮）,0110（亮）,0111（亮）,1000（亮）,1001（亮）.
五、实验结论
1、实验实现了8421BCD码的四舍五入，大于等于5输出1，二极管亮，其它值二极管灭。

2、经验总结：使用CMOS器件时，断开与高电平的开关不代表接入了低电平，此时输入不确定，要将此时的输入端接地才能实现输入低电平。

六、参考资料
《数字电路与系统》作者：李文渊。

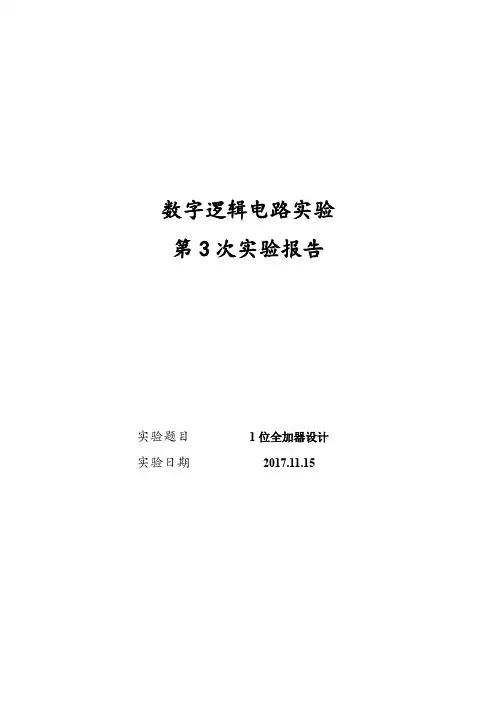

数字逻辑电路实验第3次实验报告实验题目1位全加器设计实验日期2017.11.15一、实验题目1、完成1位全加器的设计，用逻辑门实现，完成输入输出真值表验证。

2、完成1位全加器的设计，用中规模逻辑器件(74138)实现，完成输入输出真值表验证。

二、实验原理实验1：用逻辑门实现一位全加器，其中的逻辑门包含与门，异或门，非门。

实验2：用中规模逻辑器件(74138)实现，完成输入输出真值表验证三、设计过程实验1：假设A代表被加数，B代表加数，C代表低位向本位的进位，S代表相加得到的和，C0代表相加向更高位的进位。

S=C0=由于没有或门，所以将C0化为C0=异或门采用84HC68，与非门采用74HC00Multisim仿真如下，开关A代表A，开关B代表B，开关C代表C，LED 灯S亮代表S输出为1，灭代表输出0，LED灯C0亮代表C0输出1，灭代表输出0。

A=0,B=0,C=0,S=0,C0=0A=1，B=0,C=0,S=1,C0=0A=0,B=1,C=0,S=1,C0=0A=1,B=1,C=0,S=0,C0=1A=0,B=0,C=1,S=1,C0=0A=1,B=0,C=1,S=0,C0=1A=1,B=1,C=0,S=0,C0=1A=1,B=1,C=1,S=1,C0=1面包板实现如下实验二：假设A代表被加数，B代表加数，C代表低位向本位的进位，S代表相加得到的和，C0代表相加向更高位的进位。

S=C0=根据真值表画出卡洛图74138为数据选择器，输出为最小项的非，将表达式化为S=C=Multisim仿真如下：开关A代表A，开关B代表B，开关C代表C，LED 灯S亮代表S输出为1，灭代表输出0，LED灯C0亮代表C0输出1，灭代表输出0。

A=0,B=0,C=0,S=0,C0=0A=0,B=0,C=1,S=1,C0=0A=0,B=1,C=0,S=1,C0=0A=0,B=1,C=1,S=0,C0=1A=1,B=0,C=0,S=1,C0=0A=1,B=0,C=1,S=0,C0=1A=1,B=1,C=0,S=0,C0=1A=1,B=1,C=1,S=1,C0=1面包板实现电路如下，开关从右往左依次为A，B，C，绿色的二极管为S，红色的二极管为C0四、测试方法及测试结果实验1：面包板的开关从右往左依次是A，B，C，绿色二极管为S，红色二极管为C0，测试结果如下图A=0,B=0,C=0,S=0,C0=0A=0,B=0,C=1,S=1,C0=0A=0,B=1,C=0,S=1,C0=0A=0,B=1,C=1,S=0,C=1A=1,B=0,C=0,S=1,C0=0\A=1,B=0,C=1,S=0,C0=1A=1,B=1,C=0,S=0,C0=1A=1,B=1,C=1,S=1,C0=1实验2：A=0,B=0,C=0,S=0,C0=0A=0,B=0,C=1,S=1,C0=0A=0,B=1,C=0,S=1,C0=0A=0,B=1,C=1,S=0,C0=1A=1,B=0,C=0,S=1,C0=0A=1,B=0,C=1,S=0,C0=1A=1,B=1,C=0,S=0,C0=1A=1,B=1,C=1,S=1,C0=1五、实验结论实验1需要用到与非门，异或门，电路实现相对复杂，实验2用到了74138译码器，直接能得到最小项的非，最后通过四输入与非门得到S与C0的输出。

数字规律电路试验第六次试验报告试验题目试验日期广告流水灯2023 年12 月19 日一、试验题目广告流水灯。

用时序器件、组合器件和门电路设计一个广告流水灯，该流水灯由8 个LED 组成，工作时始终为1 暗7 亮，且这一个暗灯循环右移。

1)写出设计过程，画出设计的规律电路图，按图搭接电路；2)验证明验电路的功能；3)将1 秒连续脉冲信号加到系统时钟端，观看并记录时钟脉冲CP、触发器的输出端Q2、Q1、Q0 的波形。

二、试验原理用时序规律电路产生模8 的计数，再用译码器输出凹凸电平，最终LED 灯与译码器的8 个输出引脚相连，实现流水灯。

三、设计过程给出74161 的状态转移真值表0 0 0 0 0 0 0 10 0 0 1 0 0 1 00 0 1 0 0 0 1 10 0 1 1 0 1 0 00 1 0 0 0 1 0 10 1 0 1 0 1 1 00 1 1 0 0 1 1 10 1 1 1 1 0 0 01 0 0 0 1 0 0 11 0 0 1 1 0 1 01 0 1 0 1 0 1 11 0 1 1 1 1 0 01 1 0 0 1 1 0 11 1 0 1 1 1 1 01 1 1 0 1 1 1 11 1 1 1 0 0 0 0观看状态转移真值表可知，的一个周期是的两个周期，也就是说在猎取模8 计数时，可以直接承受，故分别与73138 译码器的CBA 相连，Multisim 仿真如下面包板实现电路如下：左边为74161 芯片，右边为74138 芯片电路板接线如下：红线为高电平，黑线为低电平，绿线为时钟Pocketlab 接线如下四、测试方法及测试结果红线高电平接p1,绿线时钟接p0,黑线接地，翻开pocketlab 开关，设置p0 为时钟，p1 输出高电平，run.观看到流水灯现象。

再依据如下的接线方式，将Q2 Q1 Q0 分别接入p4 p5 p6,设置p4 p5 p6 为输入，观看规律的波形图。

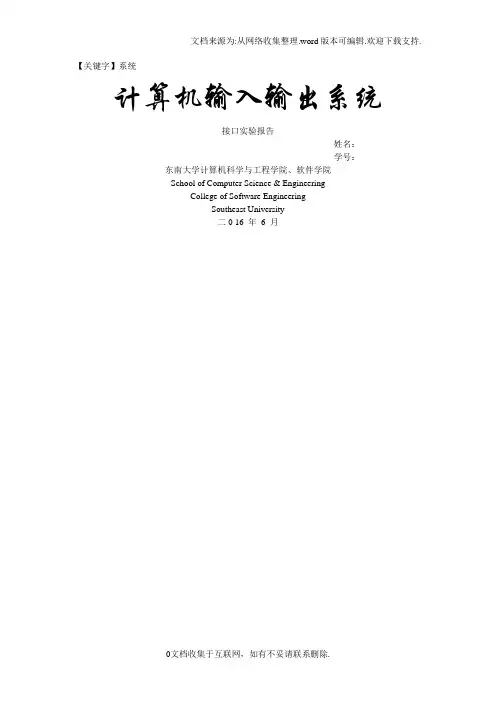

【关键字】系统计算机输入输出系统接口实验报告姓名：学号：东南大学计算机科学与工程学院、软件学院School of Computer Science & EngineeringCollege of Software EngineeringSoutheast University二0 16 年6 月实验一环境熟悉与I/O地址译码一、实验目的掌握I/O地址译码电路的工作原理。

2、实验内容将接口实验包中所带的EX-138.DSN文件用ISIS 7打开。

改变A9~A3的接线方法，从而得到Y0；388H~38FH；Y1：398H～39FH; ……；Y7：8H~3FFH。

并修改上一问的程序，以同样使得Y4#有效。

1）源程序.8086.MODEL SMALL.stack.dataaddress word 3c8h.codestart:mov ax,@datamov ds,axmov dx,addressmov al,0out dx,aljmp $END start2）电路原理图（138译码部分）3）运行结果贴图（138译码及上面两个273的输出）实验二可编程中断控制器8259一、实验目的1．掌握8259的基本工作原理和编程方法。

2．深入了解中断的概念和实地址模式下中断处理程序的编写方法。

2、实验内容将接口实验包中所带的EX-8259.DSN文件用ISIS 7打开。

按手册接线并执行。

运行结果贴图（执行三次中断，每次中断后的8086寄存器的截图）……实验三可编程定时器计数器8253一、实验目的掌握8253的基本工作原理、编程方法及其应用。

2、实验内容一）研究定时计数器（选）1）源程序.8086.MODEL SMALL.DA TA.CODESTART:MOV AX,@DA TAMOV DS,AXMOV DX,226HMOV AL,00010000B ;T/C0,least significant byte only,mode0,BinaryOUT DX,ALMOV AL,5 ;Initial count=5MOV DX,220HOUT DX,ALMOV AH,4CHINT 21HEND START2）讨论题如果把方式0改成方式1，电路不动，则按下BUTTON后，计数器值会否减1？为什么？不会，因为方式1下GATE=1或0没有影响，只有GATE的上升沿才会触发计数器开始计数，而该电路中GATE时钟为1，所以计数器不会减1.二）信号发生器1）源程序.8086.MODEL SMALL.DATA.CODESTART:MOV AX,@DATAMOV DS,AX;Initailize T/C0MOV DX,226HMOV AL,00110110B ;T/C0,least significant byte first,mode3,binaryOUT DX,ALMOV DX,220HMOV AX,1000 ;Initial count=1000OUT DX,ALMOV AL,AHOUT DX,AL;Initialize T/C1MOV DX,226HMOV AL,01110110B ;T/C1,least significant byte first,mode3,binaryOUT DX,ALMOV DX,222HMOV AX,1000 ;Initial count=1000OUT DX,ALMOV AL,AHOUT DX,AL;Initialize T/C2MOV DX,226HMOV AL,B ;T/C2,least significant byte only,mode3,binaryOUT DX,ALMOV DX,224HMOV AL,5 ;Initial count=5OUT DX,ALMOV AH,4CHINT 21HEND START2）接线原理图3）编程与调试心得（遇到的问题和解决的办法，以及获得的收获）（1）1秒为周期，占空比1:2的方波，现将1MHz的方波输入CLK0，设C/T0计数值为1000 工作方式为方式3，则OUT0输出的信号为1KHz，占空比1:2的方波，再将OUT0输入CLK1，设C/T1计数值为1000，工作方式为方式3，则OUT1输出的信号为1Hz，占空比1:2的方波。

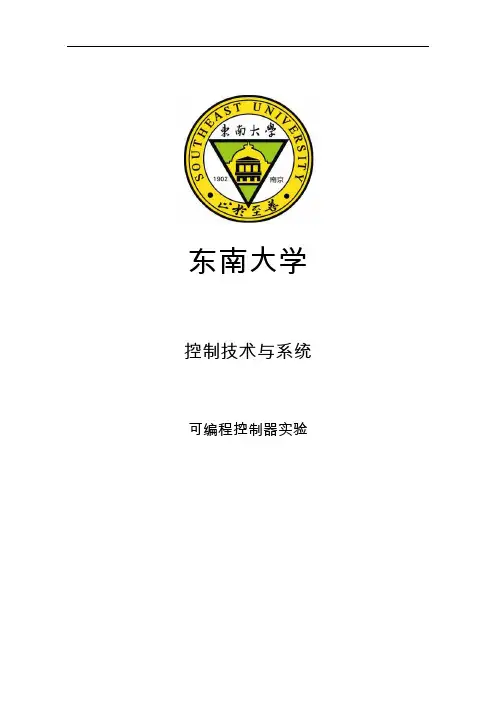

东南大学控制技术与系统可编程控制器实验姓名：组员：学号：指导教师：实验日期：第一章基本实验实验一基本操作与基本指令实验一、实验目的1.熟悉可编程控制器的外部结构2.熟悉可编程控制器试验箱的结构和使用方法3.掌握可编程控制器的使用4.了解基本指令的编程二、实验器材1.可编程控制器实验箱2.计算机3.编程电缆4.连接导线三、实验设备及编程软件介绍（略）四、实验内容及步骤1.两层楼道灯PLC控制实验注意：接线前请关闭电源，接完线检查正确后再打开电源；实验结束，拔线前请关闭电源。

按图1-19所示接线。

输入X2、X3分别接实验箱上的按钮0#、1#；输出Y1接线实验箱上的指示灯0#、1#。

输入、执行表1-1中的程序，操作按钮0#、1#，观察输出，并记录结果。

实验结果：当0#和1#按钮状态相同时，灯亮，输出1；当0#和1#按钮状态不相同时，灯灭，输出0。

2.基本指令实验根据下面的梯形图，将输入X0-X3分别连接到试验箱模拟开关0#--3#。

输入、执行程序，分别设定模拟开关为ON或OFF,观察PLC输出结果，并分别填入对应的操作结果表中。

3.组合电路的PLC编程实验有些厂家生产的PLC编程器可采用逻辑控制图编程，如图1-20所示。

Y0、Y1输出分别对应的梯形图及指令表如下：将X0~X5连接到实验箱模拟开关0#~5#。

输入、执行程序，验证下面关系。

①对于Y0输出：若X5为1，不论X0、X1、X2、X3、X4为何值，Y0均为1；若X5为0时，只有X3或X4为1，X0、X1均为1，X2为0 ，Y0才能输出1。

②对于Y1输出：X4为0 ，X0或X1为1，X2为0 或X3为1，Y1才能输出1。

实验结果：完全验证了上面的关系。

实验二、置位、复位及脉冲指令实验一、实验目的1、熟悉SET置位、RST复位、PLS上升脉冲和PLF下降脉冲指令编程和使用。

2、熟悉PLC编程方法。

3、掌握PLC负载电路的接线。

二、实验器材1、可编程试验控制箱。

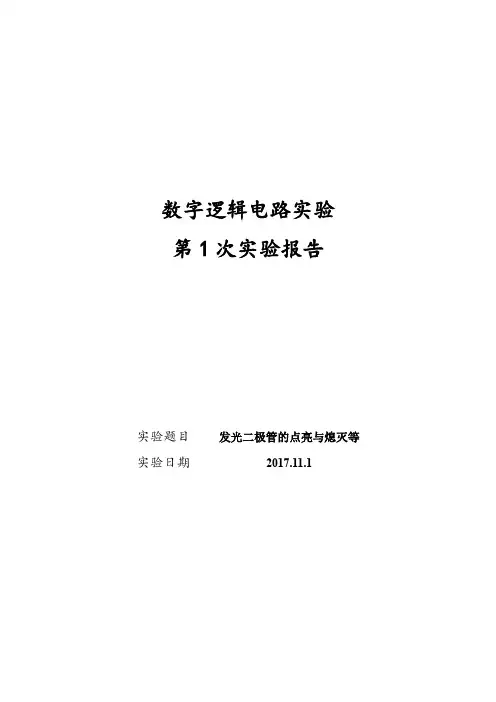

数字逻辑电路实验第1次实验报告实验题目发光二极管的点亮与熄灭等实验日期2017.11.1实验1-1一、实验题目发光二极管的点亮与熄灭：分别用高电平和低电平点亮发光二极管，画出电原理图，实验验证（拨动开关点亮或者熄灭）；二、实验原理实验目的：分别用高电平低电平点亮发光二极管。

设计思路：高电平点亮时，二极管正极接高电平，负极接地，串联500Ω保护电阻。

低电平点亮时，二极管正极接地，负极接低电平，串联500Ω保护电阻。

三、设计过程用Multisim仿真结果（高电平点亮）。

用Multisim 仿真结果（低电平点亮）及电路实现。

四、测试方法及测试结果连接电路如上图，闭合开关，二极管亮。

断开开关，二极管灭。

五、实验结论二极管在高电平及低电平下均能被点亮，二极管正极要接电压相对高的一极。

如：高电平点亮正极接高电平，低电平点亮正极接地。

实验1-2一、实验题目在一个数码管上显示0~9二、实验原理该数码管为共阴极数码管，输入高电平则点亮相应的笔画。

数码管上的a,b,c,d,e,f,g分别控制数码管7个笔画，通过控制a,b,c,d,e,f,g7个引脚的输入，从而控制显示0~9 10个数字。

三、设计过程将SM4205共阴极数码管的引脚分别于7个开关串联，再分别接到高电平。

在干路上连100Ω的保护电阻。

四、测试方法及测试结果将数码管的a,b,c,d,e,f,g引脚分别接到pocketlab的0,1,2,3,4,5,6口，将状态设置为输出，控制7个开关，使数码管显示出0~9 10个数字。

五、实验结论在刚开始设计时，我使用了7448译码器，设计电路如下图S1,S2,S3,S4分别表示从二进制的低位到高位。

仿真成功，但是在实际验证的过程中，按照仿真电路连接后，拨动S1，S2，S3，S4开关，数码管没有变化，仍然为0。

反复检查后，分析可能是刚开始未加保护电阻损坏了7448。

于是我放弃了7448，改用7个开关控制7段笔画，得到了如上的实验结果。

数字系统实验报告实验一
一、实验目的
熟悉quartus环境下的vhdl电路设计，学习简单组合电路设计。

二、实验内容
设计双二选一多路选择器：
1.设计二选一多路选择器
2.将两个二选一多路选择器连接，完成三选一功能
3.仿真验证及下载测试
三、实验过程
1.设计二选一多路选择器。

在quartus中新建工程，并创建vhdl文件，编写代码如下：
2.将两个二选一选择器连接构成双二选一多路选择器，连接方式如下：
根据连接方式，可以得到输入输出真值表：
3.引脚绑定
按下表进行引脚绑定
四、实验结果及结论
1.时序仿真结果
对双四选一多路选择器进行时序仿真，结果如下：
仿真遍历了所有输入端口的取值，在S1，S2分别取00,01,10,11时，输出分别对应A,B,C,B的值，对比真值表，可以发现仿真结果正确。

2.下载验证
按引脚图绑定端口，其中S1，S2分别由两个键控制，输出口A,B,C连接的是电路板的音调控制，将两个键自由组合按下，可以明显听到发出三种不同的音调。

因此可以验证设计无误。

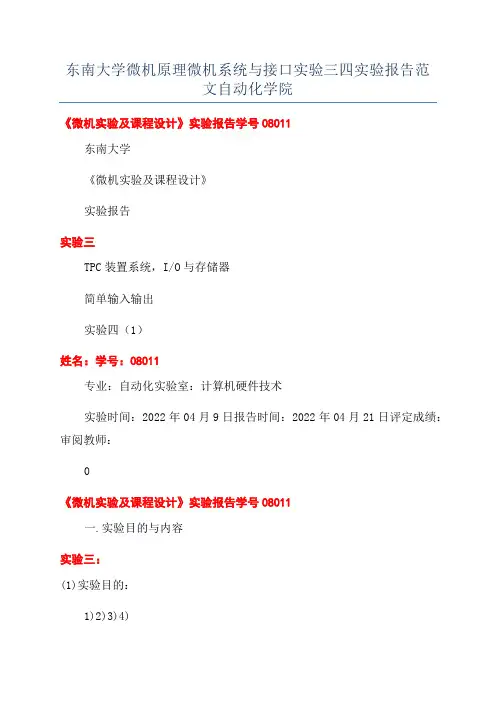

东南大学微机原理微机系统与接口实验三四实验报告范文自动化学院《微机实验及课程设计》实验报告学号08011东南大学《微机实验及课程设计》实验报告实验三TPC装置系统，I/O与存储器简单输入输出实验四（1）姓名：学号：08011专业：自动化实验室：计算机硬件技术实验时间：2022年04月9日报告时间：2022年04月21日评定成绩：审阅教师：《微机实验及课程设计》实验报告学号08011一.实验目的与内容实验三：(1)实验目的：1)2)3)4)了解掌握TPC实验系统的基本原理和组成结构，学会测试检查TPC-PCI总线转接卡地址；正确掌握I/O地址译码电路的工作原理，学会动态调试程序DEBUG/TD的直接I/O操作方法；学会利用I/O指令单步调试检查硬件接口功能，学会利用示波器检测I/O指令执行时总线情况；进一步熟悉8086/8088及PC机的分段存储特性，了解存储器扩展原理，完成编程及测试。

(2)实验内容：1)观察了解TPC-2003A实验系统的基本原理和组成结构，测试基本单元电路功能，熟悉各部分辅助电路的使用；2)通过Win/某P控制台硬件信息或测试程序检查TPC-PCI总线转接卡地址，并记录；3)按图3.3-5的I/O地址译码测试参考电路连线，分析电路原理，分别利用动态调试程序直接I/O操作功能和单步功能测试；4)编程利用片选负脉冲控制指示灯（如L7）闪烁发光（亮、灭、亮、灭、），时间间隔通过软件延时实现；5)修改延时参数，使亮(约1秒)与灭的时间间隔分别为1秒、5秒和8秒，记录延时程序对应参数B某,C某。

实验四：(1)实验目的6)进一步掌握TPC实验装置的基本原理和组成结构7)掌握利用I/O指令单步调试检查硬件接口功能，学会用示波器检测I/O指令执行时总线情况8)掌握简单并行输入输出接口的工作原理和使用方法，进一步熟悉掌握输入输出单元的功能和使用(2)实验内容9)连接简单并行输出接口电路，编程从键盘输入一个字符或数字，将其ASCII码通过这个输出接口电路输出，根据8个放光二极管发光情况验证正确性10)连接简单并行输入接口电路，用逻辑电平开关K0～K7预置一字母的ASCII码，编程输入这个ASCII码，并将其对应字母在屏幕上显示出来二.基本实验原理实验三：实验电路图见3.3-5，实验电路中D触发器CLK端输入脉冲时，上升沿使Q端锁存输出高电平L7发光，CD端为低电平时L7灭：《微机实验及课程设计》实验报告学号08011参考程序：程序名:decode.amioportequ0c800h-0280h;tpc卡中设备的IO地址outport1equioport+2a0h;CLK端译码输出端选为地址Y4outport2equioport+2a8h;CD端对应译码输出选为地址Y5tackegmenttackdb100dup()tackendcodeegmentaumec:code,:tackmainprocfartart:mova某,tackmov,a某movd某,outport1;Y4，置位，CLK端写outd某,alcalldelay;调延时子程序movd某,outport2;Y5，清空CD端写outd某,alcalldelay;调延时子程序movah,1int16hjetart;ZF=1，无键输入movah,4chint21h;返回DOS操作系统mainendpdelayprocnear;延时子程序movb某,2000ZZZ:movc某,0ZZ:loopZZdecb某2《微机实验及课程设计》实验报告学号08011jneZZZretdelayendpcodeendendtart实验四：(1)简单并行输入输出接口电路连线图输出接口电路输入接口电路(2)简单并行输入输出电路原理数据D0～D7先预存入273中，当输出端口2A8H和写信号同时低电平时，发生时钟触发，此时将数据运送到输出端Q1～Q8。

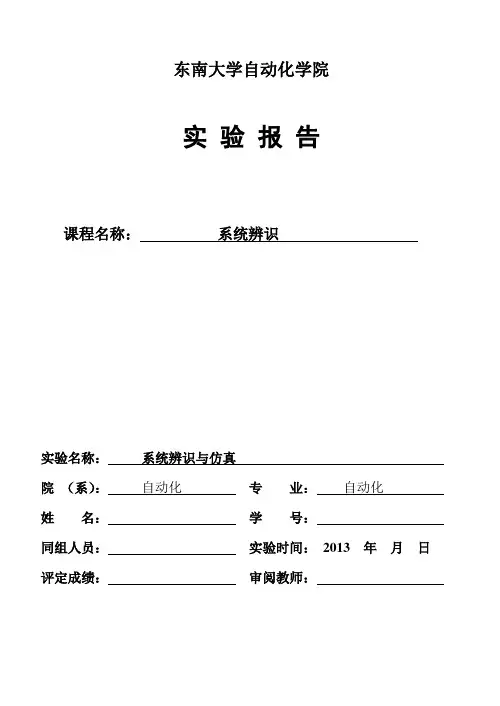

东南大学自动化学院实验报告课程名称：系统辨识实验名称：系统辨识与仿真院（系）：自动化专业：自动化姓名：学号：同组人员：实验时间：2013 年月日评定成绩：审阅教师：实验一：给定系统G(s)=4102+++s s s ， 1.用连续系统仿真方法，求零时刻的单位脉冲响应g(k)（采样步长为0.1s ，持续5s ）； 2.用双线性变换求离散传递函数G(z)； 3.编程产生7级逆重复M 序列u ，幅值：±1，仿真时间：0：30.5s ，仿真步长：0.1s ； 4.以u 为输入，求G(z)的输出y ；（保存y,u ，作为实验二的数据） 5. 编程求自相关函数Ruu(k)和互相关函数Ruy(k)，k=1, (51)(化成单位脉冲及其响应的形式)6. 将g(k)、Ruu(k)、Ruy(k)在一个图中绘出，并比较g(k)和Ruy(k)的差别。

实验步骤及实验结果：（1）建立simulink 仿真系统图如下：设置脉冲周期为10s ，幅值为10，脉宽为1%，运行后观察示波器结果如下，并输出到文件：（2）输入如下代码进行双线性变换：>> n1=[0 1 10];>> d1=[1 1 4];>> f=tf(n1,d1)84.392.724.41.02.03.022+--+z z z zTransfer function:s + 10-----------s^2 + s + 4>> [n2,d2]=c2dm(n1,d1,0.1,'tustin');>> printsys(n2,d2,'z')num/den =0.070755 z^2 + 0.04717 z - 0.023585-----------------------------------z^2 - 1.8679 z + 0.90566双线性变化为)1()1(2+-=z T z s ，代入原传递函数求得G(z)= ，将其分子分母同除以4.24即为程序结果。

东南大学自动控制实验室实验报告课程名称：自动控制原理实验实验名称：实验四系统频率特性的测试院（系）：自动化专业：自动化姓名：学号：实验室：417 实验组别：同组人员：实验时间：2016年12月02日评定成绩：审阅教师：目录一.实验目的 (3)二．实验原理 (3)三. 实验设备 (3)四.实验线路图 (4)五、实验步骤 (4)六、实验数据 (5)七、报告要求 (6)八、预习与回答 (10)九、实验小结 (10)一、实验目的（1）明确测量幅频和相频特性曲线的意义（2）掌握幅频曲线和相频特性曲线的测量方法（3）利用幅频曲线求出系统的传递函数二、实验原理在设计控制系统时，首先要建立系统的数学模型，而建立系统的数学模型是控制系统设计的前提和难点。

建模一般有机理建模和辨识建模两种方法。

机理建模就是根据系统的物理关系式，推导出系统的数学模型。

辨识建模主要是人工或计算机通过实验来建立系统数学模型。

两种方法在实际的控制系统设计中，常常是互补运用的。

辨识建模又有多种方法。

本实验采用开环频率特性测试方法，确定系统传递函数，俗称频域法。

还有时域法等。

准确的系统建模是很困难的，要用反复多次，模型还不一定建准。

模型只取主要部分，而不是全部参数。

另外，利用系统的频率特性可用来分析和设计控制系统，用Bode图设计控制系统就是其中一种。

(ω)，测幅频特性幅频特性就是输出幅度随频率的变化与输入幅度之比，即A(ω)=U oU i时，改变正弦信号源的频率测出输入信号的幅值或峰峰值和输输出信号的幅值或峰峰值。

测相频有两种方法：（1）双踪信号比较法：将正弦信号接系统输入端，同时用双踪示波器的Y1和Y2测量系统的输入端和输出端两个正弦波，示波器触发正确的话，可看到两个不同相位的正弦波，×360°。

这种方法直观，容易理解。

测出波形的周期T和相位差Δt，则相位差∅=∆tT就模拟示波器而言，这种方法用于高频信号测量比较合适。

（2）李沙育图形法：将系统输入端的正弦信号接示波器的X轴输入，将系统输出端的正弦信号接示波器的Y轴输入，两个正弦波将合成一个椭圆。

东南大学自动控制实验室实验报告课程名称：自动控制原理实验实验名称：实验四系统频率特性的测试院（系）：自动化专业：自动化姓名：学号：实验室：417 实验组别：同组人员：实验时间：2016年12月02日评定成绩：审阅教师：目录一.实验目的 (3)二．实验原理 (3)三. 实验设备 (3)四.实验线路图 (4)五、实验步骤 (4)六、实验数据 (5)七、报告要求 (6)八、预习与回答 (10)九、实验小结 (10)一、实验目的（1）明确测量幅频和相频特性曲线的意义（2）掌握幅频曲线和相频特性曲线的测量方法（3）利用幅频曲线求出系统的传递函数二、实验原理在设计控制系统时，首先要建立系统的数学模型，而建立系统的数学模型是控制系统设计的前提和难点。

建模一般有机理建模和辨识建模两种方法。

机理建模就是根据系统的物理关系式，推导出系统的数学模型。

辨识建模主要是人工或计算机通过实验来建立系统数学模型。

两种方法在实际的控制系统设计中，常常是互补运用的。

辨识建模又有多种方法。

本实验采用开环频率特性测试方法，确定系统传递函数，俗称频域法。

还有时域法等。

准确的系统建模是很困难的，要用反复多次，模型还不一定建准。

模型只取主要部分，而不是全部参数。

另外，利用系统的频率特性可用来分析和设计控制系统，用Bode图设计控制系统就是其中一种。

(ω)，测幅频特性幅频特性就是输出幅度随频率的变化与输入幅度之比，即A(ω)=U oU i时，改变正弦信号源的频率测出输入信号的幅值或峰峰值和输输出信号的幅值或峰峰值。

测相频有两种方法：（1）双踪信号比较法：将正弦信号接系统输入端，同时用双踪示波器的Y1和Y2测量系统的输入端和输出端两个正弦波，示波器触发正确的话，可看到两个不同相位的正弦波，×360°。

这种方法直观，容易理解。

测出波形的周期T和相位差Δt，则相位差∅=∆tT就模拟示波器而言，这种方法用于高频信号测量比较合适。

（2）李沙育图形法：将系统输入端的正弦信号接示波器的X轴输入，将系统输出端的正弦信号接示波器的Y轴输入，两个正弦波将合成一个椭圆。
