一、实训目的通过本次过程控制实验实训，使我对过程控制的基本原理、系统组成、控制策略以及实际应用等方面有一个全面的认识，提高我运用理论知识解决实际问题的能力。
同时，通过实验操作，掌握实验设备的使用方法，培养我的动手能力和团队协作精神。
二、实训内容1. 实验设备本次实验使用的设备包括：过程控制系统实验台、传感器、执行器、控制器、计算机等。
2. 实验内容（1）过程控制系统基本原理及组成（2）传感器特性及测量方法（3）执行器特性及控制方法（4）控制器特性及控制策略（5）过程控制系统设计及应用三、实验步骤1. 观察实验设备，了解其组成及功能。
2. 搭建实验系统，连接传感器、执行器、控制器等。
3. 根据实验要求，设置控制器参数，实现过程控制。
4. 观察实验现象，分析实验结果，调整控制器参数，优化控制效果。
5. 实验结束后，整理实验数据，撰写实验报告。
四、实验结果与分析1. 实验现象通过搭建实验系统，观察实验现象，发现当控制器参数设置合理时，系统能够实现稳定的控制效果。
2. 实验结果（1）传感器输出信号与被测参数之间的关系符合线性关系。
（2）执行器响应速度快，控制精度高。
（3）控制器参数对系统控制效果有显著影响。
3. 实验分析（1）传感器在过程控制系统中起到采集被测参数的作用，其输出信号与被测参数之间的关系符合线性关系，为后续控制策略的制定提供了基础。
（2）执行器作为控制系统的输出环节，其响应速度快、控制精度高，对系统控制效果有重要影响。
（3）控制器参数的设置对系统控制效果有显著影响，合理设置控制器参数可以提高控制效果。
五、实训体会1. 通过本次实训，我对过程控制的基本原理、系统组成、控制策略以及实际应用等方面有了更深入的了解。
2. 实验过程中，我掌握了实验设备的使用方法，提高了自己的动手能力。
3. 实验过程中，我学会了与团队成员沟通协作，提高了自己的团队协作精神。
4. 实验过程中，我认识到理论知识与实际应用之间的联系，为今后学习和工作打下了基础。

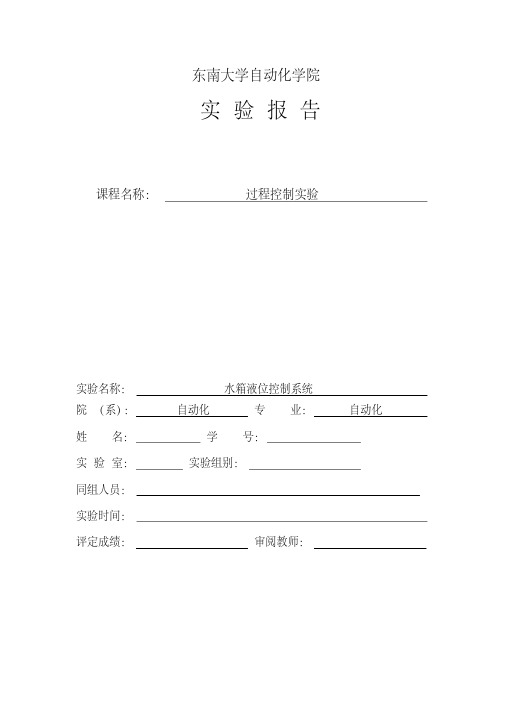

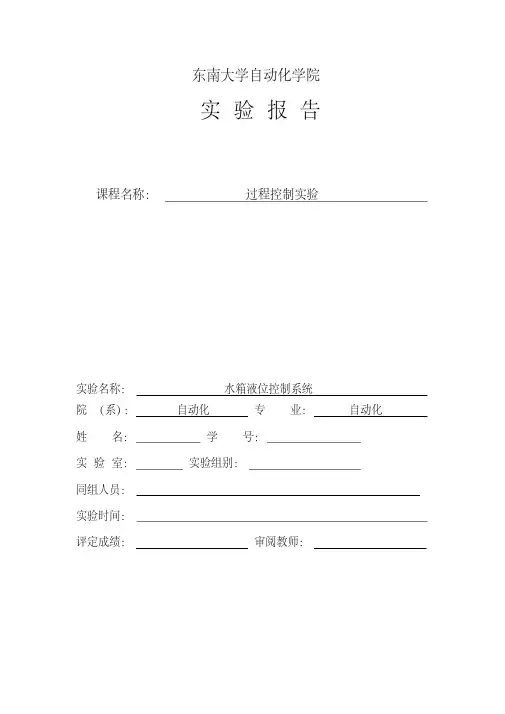

东南大学自动化学院实验报告课程名称：过程控制实验实验名称：水箱液位控制系统院（系）：自动化专业：自动化姓名：学号：实验室：实验组别：同组人员：实验时间：评定成绩：审阅教师：目录一、系统概论 (3)二、对象的认识 (4)三、执行机构 (14)四、单回路调节系统 (15)五、串级调节系统Ⅰ (17)六、串级调节系统Ⅱ (18)七、前馈控制 (20)八、软件平台的开发 (21)一、系统概论1.1实验设备1.1.1 组成器件图1.1 实验设备正面图图1.2 实验设备背面图本实验设备包含水箱、加热器、变频器、泵、电动阀、电磁阀、进水阀、出水阀、增压器、流量计、压力传感器、温度传感器、操作面板等。
1.1.2 铭牌·加热控制器：功率1500w，电源220V（单相输入）·泵：Q40-150L/min，H2.5-7m，Hmax2.5m，380V，VL450V，IP44，50Hz，2550rpm，1.1kw，HP1.5，In2.8A，ICL B·全自动微型家用增压器：型号15WZ-10，单相电容运转马达最高扬程10m，最大流量20L/min，级数2，转速2800rmp，电压220V，电流0.36A，频率50Hz，电容 3.5μF，功率80w，绝缘等级E·LWY-C型涡轮流量计：口径4-200mm，介质温度-20—+100℃，环境温度-20—+45℃，供电电源+24V，标准信号输出4-20mA，负载0-750Ω，精确度±0.5%Fs ±1.0%Fs，外壳防护等级 IP65 ·压力传感器YMC303P-1-A-3RANGE 0-6kPa，OUT 4-20mADC，SUPPLY 24VDC，IP67，RED SUP+，BLUE OUT+/V- ·SBWZ温度传感器 PT100量程0-100℃，精度0.5%Fs，输出4-20mADC，电源24VDC·智能电动调节阀型号2DYP-16P压力 1.6MPa，输入信号4-20mA，口径2.5mm，电源220V，反馈信号4-20mA，阀门控制精度0.1%-8%可调·电磁阀MODEL UW-15，VOLTS 220V，ORIFICE 15，CYCLES 60Hz，PIPESIZE 1/211，OFERATING PRESSURE MINI 0kg/c m2—MAX 8kg/cm2·交流变频器功率1500w，电源220V（单相输入）380V（三相输入）1.2电气接线图见最后一页1.3操作面板图控制面板中有4个P909仪表，以及执行机构和变送器的接口。
过程控制实验报告过程控制实验报告引言：过程控制是一种重要的工程控制方法，广泛应用于工业生产、环境保护、交通运输等各个领域。
本实验旨在通过对过程控制的实际操作，理解和掌握过程控制的基本原理和方法。
一、实验目的本实验的主要目的是通过搭建一个简单的过程控制系统，了解过程控制的基本概念和原理，并通过实际操作掌握过程控制的方法和技巧。
二、实验装置和原理实验所用的装置是一个温度控制系统，由温度传感器、控制器和执行器组成。
温度传感器负责测量温度，控制器根据测量值与设定值的差异来控制执行器的动作，从而实现温度的控制。
三、实验步骤1. 将温度传感器安装在被控温度区域，并连接到控制器上。
2. 设置控制器的参数，包括设定值、比例系数、积分时间和微分时间等。
3. 打开控制器，开始实验。
观察温度的变化过程，并记录实验数据。
4. 根据实验数据分析控制效果，并对控制器的参数进行调整，以达到更好的控制效果。
5. 重复步骤3和4，直到达到满意的控制效果。
四、实验结果与分析在实验过程中，我们观察到温度的变化过程，并记录了实验数据。
通过对实验数据的分析，我们可以评估控制效果的好坏，并对控制器的参数进行调整。
五、实验总结与体会通过本次实验，我们深入了解了过程控制的基本原理和方法。
实践操作使我们更加熟悉了过程控制的过程和技巧。
同时，我们也体会到了过程控制在工程实践中的重要性和应用价值。
六、实验改进与展望本次实验中，我们采用了简单的温度控制系统进行实验。
未来可以进一步扩展实验内容，涉及到其他参数的控制，如压力、流量等，以更全面地了解过程控制的应用。
结语：过程控制是一门重要的工程学科，对于提高生产效率、保护环境、提升产品质量等方面具有重要意义。
通过本次实验，我们对过程控制的原理和方法有了更深入的理解，为今后的工程实践打下了坚实的基础。
希望通过不断学习和实践，我们能够在工程领域中运用过程控制的知识，为社会发展做出更大的贡献。
过程控制实验报告1. 实验目的本次实验的目的是学习和掌握过程控制的基本原理和操作方法，了解过程控制系统的组成和结构，掌握过程控制系统的基本调试方法和过程控制的自动化程度。
2. 实验原理过程控制是指对一组物理过程进行控制的技术和方法。
过程控制的目的是使被控制的物理过程在一定的条件下，达到预期的目标，如稳定、精度、速度、延迟、可靠性、安全性、经济性等等。
过程控制系统由传感器、执行元件、控制器和执行器构成，其中传感器用于检测被控制物理过程的状态，控制器根据传感器获取的信息进行决策，并通过执行元件控制执行器实现对被控制物理过程的控制。
3. 实验步骤本次实验的过程控制系统由一台工业控制计算机、一台工业控制器和一组执行器构成。
实验的具体步骤如下：(1) 将传感器与控制器连接，并将控制器与计算机连接。
(2) 在计算机上启动控制软件，在软件中设置控制器和传感器的参数。
(3) 将执行器与控制器连接，并调试执行器的控制参数。
(4) 在控制软件中设置控制策略和控制目标，并启动控制器。
(5) 监测被控制物理过程的状态，并记录相关数据。
(6) 对控制策略和控制参数进行调整，直到被控制物理过程达到预期目标。
4. 实验结果经过多次实验，我们成功地控制了被控制的物理过程，并达到了预期目标。
实验结果表明，过程控制技术可以有效地控制物理过程，并提高物理过程的稳定性、精确性和可靠性。
5. 实验总结本次实验使我们深入了解了过程控制的原理和操作方法，掌握了过程控制系统的基本调试方法和过程控制的自动化程度。
通过实验，我们发现过程控制技术在许多工业领域都具有广泛的应用前景，是提高生产效率和质量的重要手段。
在今后的学习和工作中，我们将继续深入学习和研究过程控制技术，为推动工业自动化和智能化发展做出贡献。
《过程控制系统》实验报告一、实验目的过程控制系统实验旨在通过实际操作和观察，深入理解过程控制系统的组成、工作原理和性能特点，掌握常见的控制算法和参数整定方法，培养学生的工程实践能力和解决实际问题的能力。
二、实验设备1、过程控制实验装置包括水箱、水泵、调节阀、传感器（液位传感器、温度传感器等）、控制器（可编程控制器 PLC 或工业控制计算机）等。
2、计算机及相关软件用于编程、监控和数据采集分析。
三、实验原理过程控制系统是指对工业生产过程中的某个物理量（如温度、压力、液位、流量等）进行自动控制，使其保持在期望的设定值附近。
其基本原理是通过传感器检测被控量的实际值，将其与设定值进行比较，产生偏差信号，控制器根据偏差信号按照一定的控制算法计算出控制量，通过执行机构（如调节阀、电机等）作用于被控对象，从而实现对被控量的控制。
常见的控制算法包括比例（P）控制、积分（I）控制、微分（D）控制及其组合（如 PID 控制）。
四、实验内容及步骤1、单回路液位控制系统实验（1）系统组成及连接将液位传感器安装在水箱上，调节阀与水泵相连，控制器与传感器和调节阀连接，计算机与控制器通信。
（2）参数设置在控制器中设置液位设定值、控制算法（如 PID）的参数等。
（3）系统运行启动水泵，观察液位的变化，通过控制器的调节使液位稳定在设定值附近。
（4）数据采集与分析利用计算机采集液位的实际值和控制量的数据，绘制曲线，分析系统的稳定性、快速性和准确性。
2、温度控制系统实验（1）系统组成与连接类似液位控制系统，将温度传感器安装在加热装置上，调节阀控制加热功率。
设置温度设定值和控制算法参数。
（3）运行与数据采集分析启动加热装置，观察温度变化，采集数据并分析。
五、实验数据及结果分析1、单回路液位控制系统（1）实验数据记录不同时刻的液位实际值和控制量。
（2）结果分析稳定性分析：观察液位是否在设定值附近波动，波动范围是否在允许范围内。
快速性分析：计算液位达到设定值所需的时间。
实验报告专业：自动化姓名：学号：实验一、计算机控制系统实验一、实验目的1、了解计算机控制系统的基本构成。
2、掌握本装置计算机实时监控软件的使用3、熟悉计算机控制算法。
4、掌握计算机控制的参数整定方法。
二、实验设备1、THKGK-1过程控制实验装置：GK-02 GK-03 GK-072、计算机及上位机监控软件三、实验原理与常规仪表控制系统相比，计算机控制系统的最大区别就是用微型机和A/D、D/A转换卡来代替常规的调节器。
基本构成框图如下：计算机根据测量值与设定值的偏差，按程序设定的算法进行运算，并将结果经D/A转换器输出。
控制算法有位置式，增量式和速度式。
为了使采样时间间隔内，输出保持在相应的数值，在D/A卡上设有零阶保持器。
四、实验步骤（一）、监控软件的使用及安装说明：1、计算机硬件要求：CPU：486以上。
内存：32MB或更多。
硬盘：1GB。
操作系统：Windows98/2000/XP。
显示器：1024×768。
串行口：COM12、软件安装安装过程已经在上位机光盘里面。
（二）、登录后选择PID算法对上水箱液位进行控制1、将计算机与单片机控制屏结合使用，对上水箱液位进行直接数字DDC控制实验。
系统连接图自拟。
（单片机控制屏仅起A/D、D/A转换的作用）2、设置适当的作图时间间隔和给定值，调整PID参数K、、Ti、Td、直到得到较好的过程控制实时曲线。
3、对不同PID参数下的实时控制曲线进行比较，分析各参数变化对控制质量的影响。
4、自行选择其他控制算法进行实验，了解不同算法的控制质量。
五、实验小结1、将上述实验结果整理好，写出参数整定的具体步骤及整定数值，整理出系统的结构图。
Kp=2 Ki=6 K=5 阀门开度为60%2、简述PID参数对系统性能的影响。
PID调节器分别对应比例、积分和微分作用1、比例参数KP的作用是加快系统的响应速度，提高系统的调节精度。
随着KP的增大系统的响应速度越快，系统的调节精度越高，但是系统易产生超调，系统的稳定性变差，甚至会导致系统不稳定。
一、实验目的1. 理解过程控制的基本原理和方法；2. 掌握过程控制系统的设计、调试与优化；3. 熟悉过程控制实验设备的使用方法；4. 提高实际操作能力，培养团队合作精神。
二、实验原理过程控制是利用自动化仪表和计算机对工业生产过程中的各种参数进行检测、控制和调节的一种技术。
本实验主要涉及以下原理：1. PID控制算法：PID控制器是一种模拟控制器，它通过比例、积分、微分三个环节对被控对象的输出进行调节，以达到预期的控制效果。
2. 过程控制系统：过程控制系统由被控对象、控制器、执行机构和反馈环节组成。
控制器根据反馈环节的信号对执行机构进行调节，使被控对象达到预期的控制目标。
三、实验设备1. 过程控制实验台；2. 计算机及上位机软件；3. 数据采集卡；4. 控制器、执行机构和传感器等。
四、实验内容1. PID控制器参数整定：通过改变PID控制器的比例、积分、微分参数，观察被控对象的响应，寻找最佳参数组合。
2. 过程控制系统仿真：利用上位机软件，对过程控制系统进行仿真，分析系统性能。
3. 实验数据分析：对实验数据进行处理和分析，得出结论。
五、实验步骤1. 熟悉实验台设备和上位机软件的操作；2. 搭建实验系统，包括被控对象、控制器、执行机构和传感器等；3. 设置实验参数，包括PID控制器参数、采样时间等；4. 进行PID控制器参数整定，观察被控对象的响应；5. 利用上位机软件对过程控制系统进行仿真，分析系统性能；6. 对实验数据进行处理和分析，得出结论。
六、实验结果与分析1. PID控制器参数整定结果通过实验，得到PID控制器参数如下：比例系数Kp：120积分时间Ti：150微分时间Td：10整定后的系统在2秒内达到稳态，稳态误差为0，动态性能较满意。
2. 过程控制系统仿真结果通过仿真，得到以下结果：系统在0.5秒内达到稳态，稳态误差为0，动态性能较满意。
3. 实验数据分析根据实验数据，分析如下：（1）PID控制器参数对系统性能的影响比例系数Kp：增大Kp，系统动作灵敏，响应速度加快，但过大会使振荡次数增加，系统趋向不稳定。
过程控制实验报告过程控制实验报告引言：过程控制是一种通过监测和调节系统中的变量，以保持系统稳定运行的技术。
在工业生产中，过程控制对于提高生产效率、降低成本、确保产品质量至关重要。
本实验旨在通过对一个简单的过程控制系统进行实验，探索过程控制的基本原理和应用。
实验目的：1. 理解过程控制的基本原理和方法；2. 学习使用控制器进行过程调节；3. 掌握过程控制系统的参数调节方法。
实验器材和材料：1. 过程控制实验装置；2. 控制器；3. 传感器；4. 计算机。
实验步骤：1. 搭建过程控制实验装置：将传感器与被控对象连接，将控制器与传感器连接，将计算机与控制器连接。
2. 设置控制器参数：根据实验要求，设置控制器的比例、积分和微分参数。
3. 开始实验：启动实验装置，并记录被控对象的初始状态。
4. 监测和调节：通过传感器实时监测被控对象的状态，并将数据传输给控制器。
控制器根据设定的参数，计算出相应的控制信号，通过执行器对被控对象进行调节。
5. 数据记录和分析：记录实验过程中的数据，并分析控制效果。
6. 结束实验：实验结束后，关闭实验装置并整理实验数据。
实验结果：通过实验，我们观察到被控对象在开始时处于不稳定状态，随着控制器的调节，被控对象逐渐趋于稳定。
我们还发现，不同的控制器参数会对控制效果产生不同的影响。
比例参数的增大可加速系统的响应速度，但可能引起过冲；积分参数的增大可减小稳态误差，但可能引起系统的超调；微分参数的增大可提高系统的稳定性，但可能引起系统的震荡。
因此，在实际应用中，需要根据具体的要求和系统特性来选择合适的控制器参数。
实验总结：通过本次实验，我们深入了解了过程控制的基本原理和方法。
过程控制在工业生产中起着至关重要的作用，能够提高生产效率、降低成本，并确保产品质量。
在实际应用中，我们需要根据具体的系统要求和特性来选择合适的控制器和参数，以实现系统的稳定运行。
实验的局限性：本实验是基于一个简单的过程控制系统进行的，实际应用中的过程控制系统可能更加复杂。
东南大学自动化学院
实验报告
课程名称：过程控制
第一次实验
实验名称：被控过程的认识实验
院（系）：自动化专业：自动化
姓名：学号：
同组人员：实验时间：2017 年 4 月9 日评定成绩：审阅教师：
目录
一．实验目的 (3)
二．实验内容 (3)
三．实验步骤 (4)
四．实验现象 (4)
五．思考题 (11)
一、实验目的
1、了解被控过程系统的组成；
2、熟悉过程控制教学装置的设备和管线；
3、掌握过程控制系统的理论建模方法。
二、实验内容
以表征生产过程的参量为被控制量使之接近给定值或保持在给定范围内的自动控制系统。
这里“过程”是指在生产装置或设备中进行的物质和能量的相互作用和转换过程。
表征过程的主要参量有温度、压力、流量、液位、成分、浓度等。
通过对过程参量的控制，可使生产过程中产品的产量增加、质量提高和能耗减少。
一般的过程控制系统通常采用反馈控制的形式。
在利用HGK-1过程控制实验装置进行各实验项目后，可掌握下列内容：
1、测定控制对象特性的方法；
2、熟悉自动化仪表的使用方法；
3、掌握单回路控制系统的组成及其参数整定；
4、掌握复杂控制回路系统的组成及其参数整定；
5、理解控制参数对控制系统品质指标的影响；
6、学习过程控制系统的设计、计算、分析、接线、投运等综合能力；
在利用本实验装置进行各实验项目后，可达到下列基本要求和目标：
1、明确实验任务；
2、提出实验方案；
3、完成实验工作。
本实验教学装置的实验电气接线图如图1所示。
.
图1 实验电气接线图
三、实验步骤
1、绘制实验装置电器及设备分布图；
2、绘制电器接线图及电路原理图；按照实验流程图配管，并完成仪表配线；
3、了解实验装置中的对象，水泵、变频器和所用仪表的名称、作用及其所在的位
置。
以便于在实验中对仪表进行操作和观察；
4、熟悉实验装置面板图，要求做到：由面板上的每只仪表的图形、文字符号能准
确地找到该仪表的实际位置；
5、熟悉工艺管道结构、每个手动阀门的位置及其作用。
四、实验现象
1、实验装置及设备分布图
图4.1 液位控制系统
本系统包含水箱、加热器、变频器、泵、电动阀、电磁阀、进水阀、出水阀、增压器、流量计、压力传感器、温度传感器和操作面板等。
图4.2 操作面板
本实验系统控制面板有4个P909仪表分别用于显示压力、流量、液位和温度。
每个P909有4组接口，分别为外给定、PV、OUT和报警。
其中PV为测量值的输入口，即在闭环回路中为反馈值的输入口，该接口一般与变送器相连，外给定是作为串级控制中外环输出作为内环给定值，OUT口是控制器根据给定信号SV和反馈信号PV后，通过控制器控制算法的控制量，用于控制实验装置中执行机构，如电磁阀、电动阀等。
图4.3 参数显示及操作屏
此显示屏可显示锅炉温度、水箱液位、水泵压力、管道流量和阀门开度等参数，并且有一个交流变频控制器可以控制水泵的工作频率。
此外，还有启动和急停按钮，启动按钮用于整个系统的启动，急停按钮用于出现意外情况时的紧急停止。
2、电器接线图及电路原理图
图2.1 液位控制系统结构图
图2.2 液位控制系统框图
图2.3 电气连接图
将液位变送器的输出接到PV，测量液位，输出OUT接到电动阀控制其阀门开度。
通过修改设定值SV，可以观察到水箱液位PV发生变化。
3、实验设备
（1）压力传感器：YMC303P-1-A-3 RANGE 0-6kPa，OUT 4-20mADC，SUPPL Y 24VDC，IP67，RED SUP+，BLUE OUT+/V-
图2.4 压力传感器
压力传感器是工业实践中最为常用的一种传感器。
一般普通压力传感器的输出为模拟信号，或在一段连续的时间间隔内，输出为数字信号。
而通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。
（2）交流变频器：功率1500W、220V单相输入、380V三相输出
图2.5 交流变频器
交流型变频器是输出电压和频率可调的调速装置。
交流型变频器实际上就是一个逆变器。
它首先将交流电变为直流电，然后用电子元件对直流电进行开关，变为交流电。
一般功率较大的交流型变频器用可控硅，并设一个可调频率的装置，使频率在一定范围内可调，用来控制电机的转数，使转数在一定的范围内可调。
（3）涡轮流量计：型号LWY-C口径4-200mm，介质温度-20—+100℃，环境温度-20—+45℃，供电电源+24V，标准信号输出4-20mA，负载0-750Ω，精确度±0.5%Fs ±1.0%Fs，外壳防护等级IP65
图2.6 涡轮流量计
涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
（4）泵：Q40-150L/min，H2.5-7m，Hmax2.5m，380V，VL450V，IP44，50Hz，2550rpm，1.1kw，HP1.5，In2.8A，ICL B
图2.7 水泵
水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液
态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。
（5）电动调节阀：型号2DYP-16P 压力 1.6MPa，输入信号4-20mA,口径 2.5mm,电源220V，反馈信号4-20mA，阀门控制精度0.1%-8%可调。
图2.8 电动调节阀
电动调节阀是工业自动化过程控制中的重要执行单元仪表。
与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。
（6）电磁调节阀：MODEL UW-15，VOLTS 220V，ORIFICE 15，CYCLES 60Hz，PIPESIZE 1/211，OFERATING PRESSURE MINI 0kg/cm2—MAX 8kg/cm2
图2.9 电磁调节阀
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
五、思考题
1、过程控制中过程参量指的是什么？举例说明之；
答：过程参量是指在系统控制过程中，参数随时间变化。
工业上常见的过程参数，除了过程自动化最常见的温度、压力、流量、液位(物位)四大参数以外，往往还要检测物料组分、物性、噪声、振动等参数，甚至还要测量诸如转化率、催化剂活性等无法(或难以)直接在线检测的参数。
2、了解常见过程参量的测量方法；
答：过程参量的一般检测原理主要有守恒定律、场的定律、热电效应、电阻的热效应、应变效应和压阻效应等。
温度测量可用热膨胀式测温、热阻式测温、热电式测温等；压力测量可用重力平衡方法、弹性力平衡方法、机械力平衡方法、物性测量方法等；流量测量可用差压式、速度式、容积式等方法；液位测量可用力学法、电学法和电磁法、热学法等。
3、举一生产过程系统案例，并列出过程参量的特性。
答：单容自衡水箱液位控制系统。
其过程参量为液位，随时间不停的变化，并在设定值附近波动。
11。
