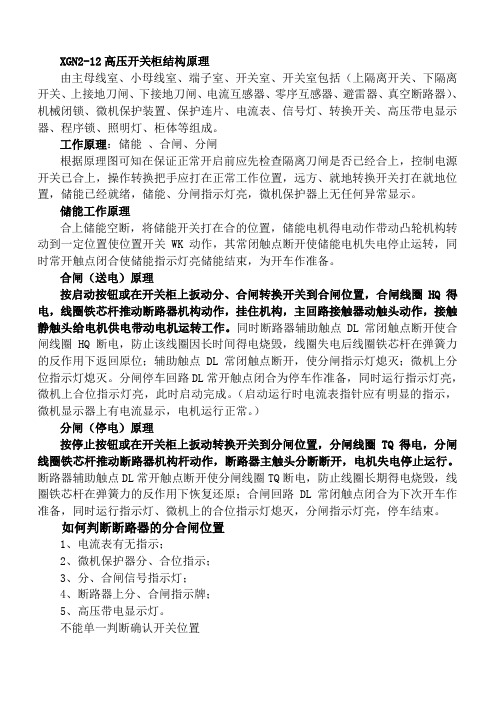

XGN2-12高压开关柜结构原理由主母线室、小母线室、端子室、开关室、开关室包括(上隔离开关、下隔离开关、上接地刀闸、下接地刀闸、电流互感器、零序互感器、避雷器、真空断路器)、机械闭锁、微机保护装置、保护连片、电流表、信号灯、转换开关、高压带电显示器、程序锁、照明灯、柜体等组成。
工作原理:储能、合闸、分闸根据原理图可知在保证正常开启前应先检查隔离刀闸是否已经合上,控制电源开关已合上,操作转换把手应打在正常工作位置,远方、就地转换开关打在就地位置,储能已经就绪,储能、分闸指示灯亮,微机保护器上无任何异常显示。
储能工作原理合上储能空断,将储能开关打在合的位置,储能电机得电动作带动凸轮机构转动到一定位置使位置开关WK动作,其常闭触点断开使储能电机失电停止运转,同时常开触点闭合使储能指示灯亮储能结束,为开车作准备。
合闸(送电)原理按启动按钮或在开关柜上扳动分、合闸转换开关到合闸位置,合闸线圈HQ得电,线圈铁芯杆推动断路器机构动作,挂住机构,主回路接触器动触头动作,接触静触头给电机供电带动电机运转工作。
同时断路器辅助触点DL常闭触点断开使合闸线圈HQ断电,防止该线圈因长时间得电烧毁,线圈失电后线圈铁芯杆在弹簧力的反作用下返回原位;辅助触点DL常闭触点断开,使分闸指示灯熄灭;微机上分位指示灯熄灭。
分闸停车回路DL常开触点闭合为停车作准备,同时运行指示灯亮,微机上合位指示灯亮,此时启动完成。
(启动运行时电流表指针应有明显的指示,微机显示器上有电流显示,电机运行正常。
)分闸(停电)原理按停止按钮或在开关柜上扳动转换开关到分闸位置,分闸线圈TQ得电,分闸线圈铁芯杆推动断路器机构杆动作,断路器主触头分断断开,电机失电停止运行。
断路器辅助触点DL常开触点断开使分闸线圈TQ断电,防止线圈长期得电烧毁,线圈铁芯杆在弹簧力的反作用下恢复还原;合闸回路DL常闭触点闭合为下次开车作准备,同时运行指示灯、微机上的合位指示灯熄灭,分闸指示灯亮,停车结束。
KYN28A-12高压开关柜结构原理说明2021KYN28A-12高压开关柜结构原理说明[键入作者姓名]高压开关柜(KYN28AT2)结构原理说明在电力系统中,1OkV高压开关柜的应用极其广泛。
其中KYN28A-12金属铠装移开式开关设备更是被大量用于电力系统中。
由于介绍高压开关柜的篇幅较长,本文主要从结构方面详细介绍KYN28A-12开关柜,希望能给大家对KYN28A-12开关柜的设计及技术交流带来一定帮助。
一、基本结构配置一›开关柜基本组成:固定的柜体和可移开的真空断路器手车。
柜体分为四个小室:母线室、断路器室、电缆室和低压室。
开关柜的基本柜型:进线柜和馈线柜。
其他派生的柜型:母线分段柜、计量柜、PT柜、所用变柜等。
此外,尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
开关柜可靠墙或面对面安装,可充分满足现场的具体要求。
在母线分段系统中,必须有两台专用的开关柜,即带有断路器手车的母线联接柜和隔离柜(也可是PT柜或计量柜)。
详细配置如下图示说明一KYN28-12进/出线柜基本结构剖面图(一)隔室:A母线室B断路器室C电缆室D低压室(二)主要零部件:1母线2绝缘子3静触头4触头盒5电流互感器6接地开关7电缆终端8避雷器9零序电流互感器10断路器手车10.1滑动把手10.2锁键(联到滑动把手)11控制和保护单元12穿墙套管(三)主要附件:13丝杠机构操作孔14电缆夹15.1电缆密封圈15.2连接板16接地排17二次插头17.1联锁杆18压力释放板19起吊吊环20运输小车20.1锁杆20.2调节轮20.3导向杆二›柜体外形尺寸:(标准架空进出线方案;电缆进出线方案)①电缆进出线及联络柜标准方案:宽800(100O)X深1500×高2300②架空进出线标准方案:宽800(100O)X深166OX高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板(包括2mm厚的敷铝锌板和2mm厚的镀锌板,门板选用2mm厚的冷轧钢板表面喷漆)制成,具有很强的抗氧化、耐腐蚀功能,且刚度和机械强度比普通低碳钢板高。
高压开关柜断路器(电磁、弹簧、永磁)操作机构工作原理、优缺点与选型计算方法(一)、电磁操作机构结构。
⑴、电磁操作机构原理:电磁操作机构结构比较简单,机械组成部件数量约120个,它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯,撞击合闸连杆机构进行合闸的,其合闸能量的大小完全取决于合闸电流的大小,因此需要很大的合闸电流。
⑵、电磁操作机构的优点主要有:①、结构比较简单,工作比较可靠,加工要求不是很高,制造容易,生产成本较低;②、可实现遥控操作和自动重合闸;③、有较好的合、分闸速度特性。
⑶、电磁操作机构的缺点主要有:①、合闸电流大,合闸线圈消耗的功率大,需要配大功率的直流操作电源;②、合闸电流大,一般的辅助开关、继电器触点不能满足要求,必须配专门的直流接触器,利用直流接触器带消弧线圈的触点来控制合闸电流,从而控制合、分闸线圈动作;③、操作机构动作速度低,触头的压力小,容易引起触头跳动,合闸时间长,电源电压变动对合闸速度影响大;④、耗费材料多,机构笨重;⑤、户外变电所断路器的本体和操作机构一般都组装在一起,这种一体式的断路器一般只具备电动合、电动分和手动分的功能,而不具备手动合的功能,当操作机构箱出现故障而使断路器拒绝电动时,就必须停电进行处理。
(二)、弹簧操作机构。
⑴、弹簧操作机构结构:①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成,零部件数量较多,约200个,利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。
②、弹簧能量的储存由储能电机减速机构的运行来实现,而断路器的合、分闸动作靠合、分闸线圈来控制,因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关,不需太大的合、分闸电流。
⑵、弹簧操作机构的优点主要有:①、合与分闸电流不大,不需要大功率的操作电源;②、既可远方电动储能,电动合、分闸,也可就地手动储能,手动合、分闸,因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作;③、合与分闸动作速度快,不受电源电压变动的影响,且能快速自动重合闸;④、储能电机功率小,可交直流两用;⑤、弹簧操作机构可使能量传递获得最佳匹配,并使各种开断电流规格的断路器通用同一种操作机构,选用不同的储能弹簧即可,性价比优。
10KV高压开关柜操作(培训课件)目录CONTENCT •高压开关柜基本概念与原理•10KV高压开关柜操作规范•设备检查与维护保养方法•安全防护措施及应急处理方案•实际操作演示与学员互动环节01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜是一种用于电力系统中的高压设备,主要用于控制和保护高压电气设备,具有接通、切断和转换电路的功能。
高压开关柜作用在电力系统中,高压开关柜起到分配电能、控制设备启停、保护电路和设备安全等作用。
它是电力系统中的重要组成部分,对于保障电力系统的安全稳定运行具有重要意义。
高压开关柜主要由柜体、断路器、负荷开关、隔离开关、接地开关、互感器、避雷器、母线、连接件和二次设备等组成。
其中,柜体是高压开关柜的主体部分,用于安装和固定各种电器元件;其他电器元件则根据各自的功能和作用进行配置和组合。
结构组成高压开关柜的工作原理主要基于电力系统的基本理论和电路原理。
在正常工作状态下,高压开关柜通过断路器或负荷开关接通或切断电路,实现对电力设备的控制和保护。
当电路出现故障时,高压开关柜内的保护装置会自动切断故障电路,避免事故扩大。
同时,高压开关柜还通过互感器、避雷器等设备对电力系统进行监测和保护,确保电力系统的安全稳定运行。
工作原理结构组成与工作原理技术参数与性能指标•技术参数:高压开关柜的主要技术参数包括额定电压、额定电流、额定短路开断电流、额定短时耐受电流和额定峰值耐受电流等。
这些参数反映了高压开关柜在正常工作状态和短路故障状态下的电气性能要求。
•性能指标:高压开关柜的性能指标主要包括机械性能、电气性能、温升性能、防护等级和可靠性等。
这些指标反映了高压开关柜在使用过程中的安全性、稳定性和可靠性要求。
例如,机械性能要求高压开关柜的操作灵活、准确;电气性能要求其在各种工作状态下具有良好的绝缘性能和导电性能;温升性能要求其在长期运行过程中不会产生过高的温升,以保证电器元件的正常工作;防护等级则要求其具有足够的防护能力,以防止外部因素对设备造成损害;可靠性则要求其在规定的使用条件下能够长期稳定运行,减少故障发生的概率。

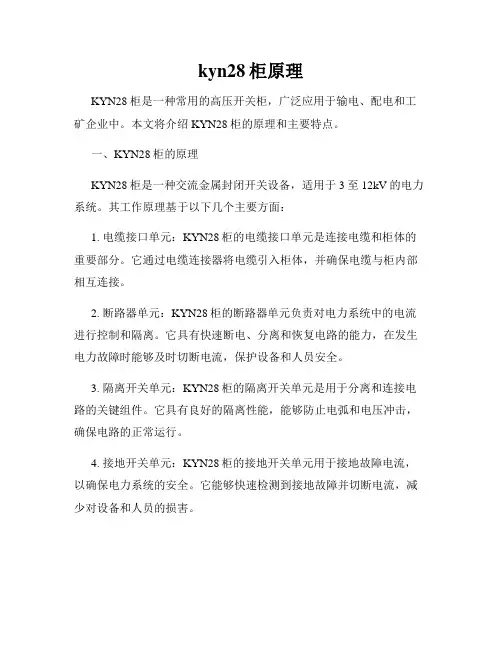

kyn28柜原理KYN28柜是一种常用的高压开关柜,广泛应用于输电、配电和工矿企业中。
本文将介绍KYN28柜的原理和主要特点。
一、KYN28柜的原理KYN28柜是一种交流金属封闭开关设备,适用于3至12kV的电力系统。
其工作原理基于以下几个主要方面:1. 电缆接口单元:KYN28柜的电缆接口单元是连接电缆和柜体的重要部分。
它通过电缆连接器将电缆引入柜体,并确保电缆与柜内部相互连接。
2. 断路器单元:KYN28柜的断路器单元负责对电力系统中的电流进行控制和隔离。
它具有快速断电、分离和恢复电路的能力,在发生电力故障时能够及时切断电流,保护设备和人员安全。
3. 隔离开关单元:KYN28柜的隔离开关单元是用于分离和连接电路的关键组件。
它具有良好的隔离性能,能够防止电弧和电压冲击,确保电路的正常运行。
4. 接地开关单元:KYN28柜的接地开关单元用于接地故障电流,以确保电力系统的安全。
它能够快速检测到接地故障并切断电流,减少对设备和人员的损害。
5. CT/PT单元:KYN28柜的CT/PT单元用于测量电流和电压。
它通过电流互感器和电压互感器将电流和电压转换为可以读取的信号,以监测电力系统的运行状态。
二、KYN28柜的特点KYN28柜作为一种高压开关柜,具有以下几个特点:1. 结构紧凑:KYN28柜采用模块化设计,结构紧凑,占地面积小,适用于各种环境条件。
2. 可靠性高:KYN28柜具有可靠的隔离、断电和接地功能,能够有效保护电力系统的安全和稳定运行。
3. 操作方便:KYN28柜采用人性化的设计,操作简单方便。
各个部件之间连接紧密,维护保养也相对容易。
4. 安全性能优越:KYN28柜具有良好的隔离性能和防护措施,能够有效防止电弧和电压冲击,确保用户的安全。
5. 功能多样:KYN28柜可根据需要配置不同的单元,满足用户对电力系统的不同需求,具有较强的适应性。
三、KYN28柜的应用KYN28柜广泛应用于输电、配电和工矿企业的电力系统中。
•高压开关柜基本概念与原理•高压开关柜选型与配置•高压开关柜安装与调试•高压开关柜运行与维护管理目录•高压开关柜检修与试验技术•高压开关柜新技术应用与发展趋势01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜作用结构组成与工作原理结构组成高压开关柜主要由断路器、隔离开关、负荷开关、接地开关、互感器、避雷器等组成。
工作原理高压开关柜通过断路器实现电路的通断控制,通过隔离开关实现带电部分与不带电部分的隔离,通过负荷开关实现负荷电流的通断,通过接地开关实现设备接地保护,通过互感器实现电压、电流的测量和保护,通过避雷器实现过电压保护。
技术参数及性能指标技术参数性能指标02高压开关柜选型与配置固定式高压开关柜手车式高压开关柜铠装式高压开关柜030201不同类型高压开关柜特点选型依据及注意事项01020304额定电压和电流短路容量使用环境维护和操作母联柜配置采用固定式或手车式断路器,配置电流互感器、电压互感器等设备,实现两段母线的联络。
进线柜配置采用固定式或手车式断路器,配置电流互感器、电压互感器、避雷器等设备。
出线柜配置根据负载性质和容量选择合适的断路器或负荷开关,配置电流互感器、接地开关等设备。
PT 柜配置采用电压互感器将高电压转换为低电压,为保护和测量提供电源。
站用变柜配置采用干式变压器为站内提供照明、控制等用电。
典型配置方案分析03高压开关柜安装与调试确认安装场地检查设备准备安装工具阅读安装说明书安装前准备工作及检查事项检查接线检查所有接线是否正确、牢固,避免出现虚接、短路等问题。
根据需要安装附件,如电流表、电压表、指示灯等。
连接母线按照接线图将母线连接到高压开关柜的相应端子上,确保连接牢固、接触良好。
安装基础根据高压开关柜的尺寸和重量,选择合适的基础进行安装,确固定开关柜安装步骤与操作方法调试前检查带载试验验收标准空载试验调试过程及验收标准04高压开关柜运行与维护管理运行状态监测与故障诊断方法故障诊断技术实时监测技术结合实时监测数据,运用专家系统、神经网络等智能算法,对高压开关柜的故障进行诊断和预警。
35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。
它在配电系统中起到接通和切断高压电源的作用,同时也可以监测电流、测量电压、进行保护等功能。
本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。
二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。
1.开关箱体:是35kv高压开关柜的外壳,用于保护内部元件,同时也起到防尘、防水、防腐蚀的作用。
2.断路器:是35kv高压开关柜中最重要的组件之一,用于将高压电源接通或切断,保护电力系统的稳定运行。
3.隔离开关:用于切断电源与负载之间的电气连接,通常在断路器之前安装,起到保护断路器的作用。
4.接地开关:用于将带电元件与地之间建立可靠的连接,以实现电气设备的安全接地。
三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤:1.接通电源:当需要接通高压电源时,先关闭断路器,然后将隔离开关合闸,确保电源与负载之间建立电气连接。
2.切断电源:当需要切断高压电源时,先将隔离开关拉闸,隔断电源与负载之间的电气连接,然后关闭断路器,切断高压电源。
3.监测电流、测量电压:在工作过程中,35kv高压开关柜还可以监测电流变化,测量电压大小,以便对电力系统进行保护和控制。
四、常见故障与维护1.断路器故障:断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。
对于断路器故障,需要及时进行检修和更换。
2.接触不良:由于高压开关柜中接触部分长期使用,接触面可能会出现氧化、腐蚀等问题,导致接触不良。
定期清洁和维护接触部分可以减少接触不良的发生。
3.绝缘故障:35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障,需要定期检查和维护绝缘部分。
在进行维护操作时,应确保断开电源,穿戴好绝缘手套、护目镜等个人防护装备,避免发生意外。
五、总结35kv高压开关柜在电力系统中具有重要作用,通过接通和切断高压电源,实现对电力设备的控制和保护。
35kv高压开关柜1. 引言35kv高压开关柜是电力系统中的重要设备,用于控制和保护高压电力设备。
本文将介绍35kv高压开关柜的基本概念、结构、工作原理以及常见故障及处理方法。
2. 概述35kv高压开关柜是一种用于控制和保护高压电力设备的设备,主要用于配电系统、发电系统和变电站等场所。
它在电力系统中扮演着重要的角色,能够实现对电源的接通和切断操作,并能进行对电力设备的控制和保护。
3. 结构35kv高压开关柜通常由以下几个部分组成:3.1 主开关室主开关室是35kv高压开关柜的核心部分,通常包括高压隔离开关、电流互感器、电压互感器等设备。
主开关室负责将供电线路与开关柜内的设备连接,并能够实现对电源的接通和切断操作。
3.2 隔离开关室隔离开关室通常包括负重开关、隔离开关等设备。
它们用于对电力设备进行隔离,以便进行安全维护和检修工作。
3.3 保护室保护室通常包括过流保护装置、差动保护装置等设备。
它们用于对电力设备进行保护,以防止过电流、过负荷等故障的发生。
4. 工作原理35kv高压开关柜的工作原理可以简单概括为以下几个步骤:1.接通电源:通过操作高压隔离开关,将供电线路与开关柜内的设备连接起来,使电源得以接通。
2.控制设备:通过操作负重开关、隔离开关等设备,实现对电力设备的控制和隔离。
3.保护设备:通过过流保护装置、差动保护装置等设备,对电力设备进行保护,以防止过电流、过负荷等故障的发生。
4.切断电源:当需要切断电源时,通过操作高压隔离开关,使电源得以切断。
5. 常见故障及处理方法35kv高压开关柜在使用过程中可能会出现各种故障,下面介绍几种常见故障及处理方法:5.1 开关失灵如果高压隔离开关无法正常连接或切断电源,可能是开关失灵。
此时,可以先检查开关是否被异物卡住,若有异物,则清除异物;若无异物,则需要更换开关。
5.2 保护装置报警保护装置报警通常是由于电力设备出现故障引起的。
此时,应先检查故障设备,并及时进行维修或更换。
10KV高压开关柜原理1、环网柜概述1。
1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并无环网柜. 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上)实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备,常用于环网供电系统,故俗称环网柜,也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA. 负荷开关柜构造简单,成本较低,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
1。
2分类环网柜根据气箱结构分为共箱式与单元式;根据整体结构分为美式与欧式;根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式;根据户内外分户内环网和户外环网。
1.2。
1 美式环网柜户外设计,体积小、免维护。
10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜,具有防止带负荷推拉断路器手车、防止误分合断路器,防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器,负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述:1. 型号含义:2. 结构:图中:A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置;2—外壳;3—分支小母线;4—母线套管;5—主母线;6—静触头;7—触头盒;8—电流互感器;9—接地开关;10—电缆;11—避雷器;12—接地母线;13—装卸式隔板;14—隔板(活门);15—二次触头;16—断路器手车;17—加热装置;18—可抽出式水平隔板;19—接地开关操作机构;20—控制小线槽;21—电缆封板。
开关柜的柜体为组装式结构,开关柜不靠墙安装。
柜体分四个单独的隔室:手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车:手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构,通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例:手车的下部为推进用的底盘车,断路器固定安装在底盘车上。
底盘车内设置有推进机构,用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构,用以实现断路器和柜体之间的各项连锁2.2 手车室:隔室两侧安装了轨道,供手车在柜内移动时的导向和定位。
静触头盒的隔板(活门)安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中,遮挡上、下静触头盒的活门自动打开;手车反方向移动时,活门自动关闭,直至手车退至断开位置/试验位置而完全遮挡住静触头盒,形成隔室间有效的隔离。
断路器室的门上有观察窗,通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。
35kv高压开关柜简介35kv高压开关柜是一种用于电力系统的电气设备,主要作用是在电力配电系统中实现电路的开闭、控制和保护。
本文将对35kv高压开关柜的结构、工作原理、应用领域等进行详细介绍。
结构35kv高压开关柜一般由高压柜体、隔离开关、真空断路器、电流互感器、电压互感器、保护和控制设备等组成。
•高压柜体:高压柜体是35kv高压开关柜的主体部分,由金属外壳、断路器室、交流室、低压室等组成,承载着安装其他组件的功能。
•隔离开关:隔离开关主要用于在检修和维护过程中与电源主回路分离,确保操作人员的安全。
•真空断路器:真空断路器是35kv高压开关柜中最重要的组件之一,用于对电路进行开闭操作和短路保护。
其具有结构简单、操作可靠、维护方便等优点。
•电流互感器和电压互感器:电流互感器和电压互感器主要用于对电流和电压进行测量和保护。
它们将高压系统中的电流和电压转化为低压信号,供保护和控制设备使用。
•保护和控制设备:保护和控制设备主要用于对35kv 高压开关柜进行监测和控制。
它们包括微机保护装置、仪表、显示屏等,可以实现对电路状态的实时监测和故障诊断。
工作原理35kv高压开关柜的工作原理主要包括开闭操作、保护和控制。
•开闭操作:通过操作隔离开关和真空断路器,实现对电路的开闭操作。
当电路需要断开时,先操作隔离开关将电源与主回路隔离,然后操作真空断路器进行断电操作。
•保护:35kv高压开关柜中的保护装置主要包括过电流保护、短路保护、过载保护等。
这些保护装置可以根据电路的工作状态,及时切断电源,保护电力设备的安全运行。
•控制:35kv高压开关柜中的控制装置可以实现对电路状态的监测和控制。
通过微机保护装置和显示屏,可以实时监测电路的运行情况,并提供故障诊断和操作指导。
应用领域35kv高压开关柜广泛应用于电力系统中的变电站、工矿企业、轨道交通等场所。
它们可以实现对电力设备的开闭、控制和保护,确保电力系统的安全运行。
在变电站中,35kv高压开关柜用于对电力系统进行分配和控制,实现电能的传输和配送。
高压开关柜结构及工作原理我厂6kV开关柜使用天水长城开关厂的KYN28A铠装型开式交流金属封闭开关柜,具有防止带负荷推拉断路器手车、防止误分合断路器,防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB 公司的VD4真空断路器,负荷开关配备天水长城开关厂的ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述:1.型号含义:KYN28A-12-□---□铠装柜环境特征号移开式一次方案号设计序号户内2.结构:1—泄压装置;2—外壳;3—分支小母线;4—母线套管;5—主母线;6—静触头;7—触头盒;8—电流互感器;9—接地开关;10—电缆;11—避雷器;12—接地母线; 13—装卸式隔板;14—隔板(活门);15—二次触头;16—断路器手车;17—加热装置;18—可抽出式水平隔板;19—接地开关操作机构;20—控制小线槽;21—电缆封板。
开关柜的柜体为组装式结构,开关柜不靠墙安装。
柜体分四个单独的隔室:手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1手车:手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构,通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例:手车的下部为推进用的底盘车,断路器固定安装在底盘车上。
底盘车内设置有推进机构,用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构,用以实现断路器和柜体之间的各项连锁2.2手车室:隔室两侧安装了轨道,供手车在柜内移动时的导向和定位。
静触头盒的隔板(活门)安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中,遮挡上、下静触头盒的活门自动打开;手车反方向移动时,活门自动关闭,直至手车退至断开位置/试验位置而完全遮挡住静触头盒,形成隔室间有效的隔离。
断路器室的门上有观察窗,通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。
2.3主母线室:主母线室贯穿联接相邻两柜,用装在柜侧壁隔板上的母线套管支撑固定。
全部母线用热缩绝缘套管封闭。
主母线和联络母线采用矩形截面的铜排,分支母线直接联接于静触头盒和主母线之间。
如果出现内部故障电弧,柜侧壁的隔板和母线套管能有效防止事故向邻柜蔓延。
2.4电缆室:本开关柜具有较大的电缆室空间。
电流互感器、接地开关、避雷器等电气元件布置在电缆室内。
2.5继电器仪表室:继电器仪表室内安装继电保护元件、仪表、带电监测指示器及各种二次设备。
仪表室的后下部留有通信电缆孔可方便通过柜与柜间的通信电缆。
二、联锁:高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。
《3~5kV交流金属封闭开关设备》(GB3906-91)中对此作了明确规定,此国家标准把“联锁”描述为“金属封闭式开关设备应具有:防止带负荷分、合隔离开关(隔离插头);防止误分、误合断路器、负荷开关、接触器(允许提示性);防止接地开关处在闭合位置时关合断路器、负荷开关等开关;防止在带电时误合接地开关;防止误入带电隔室等功能”,上述五项防止电气误操作的内容,简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
1.手车位置与断路器的联锁:1.1只有当手车上的断路器(接触器)处于分闸状态时,手车底盘车内阻止手车移动的联锁才能解锁,手车才能离开断开位置/试验位置或工作位。
1.2只有当手车锁定在断开位置/试验位置或工作位置时,手车上的电气控制回路才能接通,同时手车底盘车内阻止断路器(接触器)合闸的联锁才能解锁,断路器(接触器)才能合闸。
1.3当手车处于中间位置时,断路器(接触器)的电气合闸回路和合闸机械传动系统均被闭锁,断路器(接触器)不能合闸。
2.手车位置与接地开关的联锁:2.1只有当手车处于断开位置/试验位置或移开位置时,手车阻止开关柜接地开关关合的联锁才能解锁,这时开关柜的接地开关才能合闸。
2.2接地开关处于合闸状态时,接地开关操作轴上的联锁结构将阻挡手车移动,以使手车不能向工作位置推进。
3.断路器和接触器状态指示:在手车面板上设有断路器(接触器)分、合状态的指示。
4.手车位置与二次插头的连锁:手车进入柜内后,二次插头与手车位置之间有以下联锁4.1只有当手车处于断开位置/试验位置时才能插拔二次插头。
4.2手车离开断开位置/试验位置后,在向工作位置推进的过程中和达到工作位置以后,不能拔开二次插头(二次插头被锁定)。
5.接地开关与电缆室盖板间的联锁:只有当接地开关处于合闸状态时,开关柜的下门或电缆室的后封板才能打开。
也只有在电缆室的后封板封闭时接地开关才可以打开。
6.F-C开关熔断器与接触器之间的联锁:F-C开关熔断器与接触器之间的电气联锁:三相熔断器的任何一相(或两相或三相同时)熔断时,撞击器射出的顶杆将推动断相杆运动,压下行程开关,这时将使合闸状态的接触器分闸,接触器的合闸回路被断开。
直到所有故障恢复正常后才能进行接触器的合闸操作。
7.泄压装置:在断路器手车室,母线室和电缆室的上方均设有泄压装置。
当断路器或母线发生内部故障电弧时,泄压金属板将自动打开,释放压力和排泄气体,以确保操作人员和开关柜的安全。
8.防止凝露和腐蚀:为了避免在高湿度或温度变化较大的气候环境中产生凝露带来的危害,断路器手车室和电缆室内分别装设加热器,以使在上述环境中防止凝露和腐蚀发生9.接地装置:在电缆室内单独设有8*40mm2的接地铜排,贯穿相邻两柜,并与柜体良好接触,供直接接地的元器件使用。
由于整个柜体用敷铝锌版相栓接,整个柜体处于良好接地状态,保证运行操作人员触及柜体安全。
三、手车的操作:1.手车位置:断路器手车或其他元件手车在柜内有三个位置:断开/试验位置;工作位置;中间位置(试验位置到工作位置之间的任意位置)。
2.进车操作:手车由柜外推进柜内时,应使用专用的转运车。
进车时柜门开启应大于90°。
将装有断路器的转运车推至柜前,使转运车定位杆对准开关柜上的定位孔,推动转运车靠近柜体,使转运车上锁钩勾在柜体上,调节转运车托盘下的调节螺母,使转运车的轨道与柜体轨道相连接。
进车前确认断路器已分闸。
进柜时需先用人力将手车推到试验位置。
配通用型底盘车时,离开断开/试验位置前,此时右手可将进出车摇把插入操作孔顺时针旋转,当断路器走完规定行程后,摇把转不动时,完成进车操作。
3.从工作位置抽出手车:从工作位置抽出手车前,必须确认断路器已处于分闸状态。
如果断路器未分闸,抽出手车之前必须先将断路器分闸。
配通用型底盘车时,离开工作位置前,右手将进出车摇把插入操作孔,逆时针旋转手车至试验位置。
摇把完成出车操作。
4.从柜内抽出手车:由柜内抽出手车时,应使用专用的转运车。
出车时柜门开启大于90度,将未装断路器的转运车推至柜前,使转运车定位杆对准开关柜上的定位孔,推动转运车靠近柜体,使转运车上锁钩勾在柜体上,调节转运车托盘下的调节螺母,使转运车轨道与柜体轨道相连接。
出车前确认活门已完全关闭,拔下二次插头,用人力将手车抽出柜外。
5.断路器的分、合闸:一般情况下,不需要人直接进行断路器的合、分闸操作。
手车面板上设有手动按钮,供调试人员在调试断路器时使用。
断路器手车面板上仅设有手动分闸按钮(电保持没有),断路器的合闸需靠电动,供调试人员在调试断路器时使用。
开关柜面板上设有供操作者在紧急情况下对断路器进行分闸操作的紧急分闸装置。
紧急情况下直接按动分闸按钮,就可使断路器分闸。
6.分、合接地开关:接地开关的操作轴端在柜体右前部。
接地开关的操作应使用厂家提供的专用操作手把。
进行接地开关合闸操作前首先确认手车已退到试验位置或移出柜外,查看带电显示器的指示确认电缆不带电,确认柜体的后盖板没有打开,确认接地开关处于分闸状态。
将专用操作手把插入接地开关的操作轴轴端,顺时针转动操作手把约90°,就可完成接地开关的合闸操作。
接地开关合闸后,挡板操作孔的弯板将被锁住不复归。
进行接地开关分闸操作前首先确认柜体的后盖板已经完全盖好,确认接地开关处于合闸状态。
将专用操作手把插入接地开关的操作轴轴端,逆时针旋转操作手把约90°,就可完成接地开关的分闸操作。
此时档操作孔的弯板复归挡住操作孔。
四、断路器动作原理:1.储能动作:由储能电机或手动储能部件输出扭矩通过单向滚针轴承带动链轮转动,再经链条带动链轮转动,从而驱动储能轴上的挂簧拐臂顺时针转动拉长合闸弹簧,达到储能的目的。
当合闸弹簧储能到位后,能量由储能保持擎子与滚轮保持。
同时拨板带动储能指示牌,指示储能到位。
2.分、合闸动作:2.1合闸动作:储能到位后,按手动合闸按钮推动手动合闸弯板转动,或合闸电磁铁动作,推动电动合闸弯板转动,经轴带动储能保持擎子转动,从而解除了储能保持擎子与滚轮的约束,合闸弹簧的能量释放带动合闸凸轮作顺时针方向转动,通过二级四连杆传动机构及绝缘拉杆带动真空灭弧室的动导电杆向上运动,完成合闸动作。
2.2分闸动作:合闸动作完成后,按手动分闸按钮推动脱扣弯板转动,或分闸电磁铁动作,推动脱扣弯板转动,带动分闸半轴顺时针方向转动,半轴对分闸二级脱扣部分的约束解除,在绝缘拉杆内的触头碟簧和分闸拉杆作用下,带动真空灭弧室的动导电杆向下运动,完成分闸动作。
3.操动机构断路器的弹簧储能式操动机构布置在断路器的前半部,分为合闸单元、分闸单元、传动部分和辅助单元。
合闸单元:合闸单元的主体是弹簧储能机构。
储能轴的两侧是挂有合闸弹簧的挂簧拐臂,储能轴上安装有链轮、输出合闸动力的驱动凸轮等。
装在储能轴和合闸线圈下部的电机通过链条带动安装在大户能轴上的链轮,拉伸合闸弹簧从而储存合闸所需能量。
机构合闸时,合闸弹簧储存的能量通过驱动凸轮及专用的连杆传递到断路器主回路,完成合闸操作。
分闸单元:分闸单元的主体是合闸保持机构。
合闸保持机构的一端与断路器的传动主轴发生关系,通过这一关系实现断路器合闸状态的有效保持。
合闸保持机构的另一端是一个二级脱扣机构,当断路器分闸时,脱扣机构使得合闸保持机构解体,完成断路器的分闸操作。
传动部分:传动部分是断路器连接操动机构和灭弧室的传动部分,主要包括传动主轴、四连杆传动机构、分闸弹簧、分闸缓冲器等结构件,传动部分负责把断路器操动机构的驱动输出传递给灭弧室的动导电杆,并实现规定的机械特性参数。
辅助单元:该单元主要由分、合闸电磁铁、辅助开关、二次引出接线端子等部分组成,实现断路器操作所必需的与外部的接口。
