七、10KV开关柜常见事故与处理方法
1、断路器合不上
1）操作电源电压不足，应调整； 2）合闸线圈回路内熔断器熔断或回路导线松动，应更换 保险，接通回路； 3）操作控制开关损坏，辅助开关接触不良，应更换操作 控制开关，更换辅助开关； 4）合闸线圈烧坏，应更换； 5）二次插头接触不良，应正确操作，保持接触良好； 6）各种行程调整不当，应按工艺要求重新调整； 7）手车定位不到位，应调整定位装置或行程开关； 8）机构储能不到位，应调整储能机构。
额定峰值耐受电流； 4、操动机构分合闸线圈额定电压、直流电阻、功率，
储能电机额定电压、功率； 5、柜体防护等级及符合的国家标准编号。
技术参数
三、高压开关柜的技术要求
1、安全度要求：
（1）柜体具有足够机械强度。柜体除支撑柜体内的设备以外， 还必须承受短路电流冲击和短路电流的热稳定冲击； （2）抗振动的能力。一次设备进行操作所引起的振动应不会引 起二次回路元件误动作，或者说，采取措施使得一次设备操作时 所产生的振动满足二次回路的基本抗振技术要求； （3）具有足够的人身安全保证能力。在发生短路故障时不危及 操作人员安全； （4）具有一定的防护能力。在规定的防护等级下，具有防止异 物进入的能力。
间 在额定电压下用毫秒计分别测量断路器分合闸时间。
5）操纵机构试验 手、自动分别分合断路器三次，观察是否动作可靠，指
示正确。 6）测量及保护试验
根据电流互感器变比，在一次侧分段加入标准电流值，然
后分段返回观察综保测量显示是否准确并记录及计算误差。 分别设定保护定值及时间，合上断路器，分相加入整定
电流值，观察断路器是否可靠动作，并用毫秒计分别测量断 路器分闸时间。
。 电源完好，并且有各自的独立控制开关
七、10KV开关柜常见事故与处理方法
1、断路器合不上
1）操作电源电压不足，应调整； 2）合闸线圈回路内熔断器熔断或回路导线松动，应更换 保险，接通回路； 3）操作控制开关损坏，辅助开关接触不良，应更换操作 控制开关，更换辅助开关； 4）合闸线圈烧坏，应更换； 5）二次插头接触不良，应正确操作，保持接触良好； 6）各种行程调整不当，应按工艺要求重新调整； 7）手车定位不到位，应调整定位装置或行程开关； 8）机构储能不到位，应调整储能机构。
10KV配电室开关柜的组成及作用讲解
10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。
进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。
高压隔离开关用于切断或连接电源，保证电源的输入和输出。
电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。
2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。
母线柜通常包括主母线和分支母线。
主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。
母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。
3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。
出线柜通常包括断路器、熔断器、负荷开关等元件。
断路器用于进行电源的开关控制，保证电源的开闭操作。
熔断器用于保护电源和设备免受短路和过载等电力故障的影响。
负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。
4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。
电缆接地柜通常包括接地开关、接地电流互感器等元件。
接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。
接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。
综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。
进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。
通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。
10KV 高压环网开关柜的型号及优缺点分析
10KV 高压环网开关柜的型号及优缺点分析摘要：目前10KV高压环网开关柜在应用过程当中，型号不同其特点也存在差异，在具体应用，我们应当对不同的型号和优缺点进行全面分析，掌握 10KV 高压开关柜的特点和应用状态，在实际应用当中有所侧重。
从目前 10KV 高压开关柜的型号来看，主要有XGN、HXGN、JYN、KYN 等型号。
对这几种典型型号进行分析，能够把握开关柜的特点，做到在实际应用过程当中合理选择。
关键词：10KV 高压环网开关柜；型号；优缺点引言从 10KV 高压环网开关柜的应用来看，根据不同的环境和不同的需求，10KV高压开关柜存在多种型号，在应用当中其功能表现和特点也不尽相同，为了提高开关柜的应用效果，我们应当根据 10KV 高压环网开关柜的型号对其进行深入分析，掌握其特点和优势，在实际应用过程当中做好开关柜的选择。
通过对开关柜优缺点的分析，能够把握开关柜的应用情况，做到根据实际需要合理选择。
为此，我们应当重点对几种典型的开关柜进行全面深入的了解和分析。
一、XGN 系列适用范围（一）结构特点XGN 系列是高压环网开关柜的重要型号，其结构特点较为突出，主要是采用了金属封闭箱式结构，整体封闭性较好，安装形式为固体安装，在主回路的系统中设置有隔离室，能够对压力进行释放，各个隔离室具有接地功能并且封闭相对较好。
开关箱的外壳具有较强的防护级别，整体结构完善，能够具有较好的开关控制功能。
从结构形式来看，XGN 系列在结构特点上较为突出，能够具有完善的内部功能和外部的防护能力，在实际应用过程当中效果突出 [1]。
（二）产品型号及含义XGN 在产品型号的划分上面有着明确的规定，x 主要是指箱型开关设备，即指固定式。
n 是指户内装置，后面的序号指的是设计序号，在XGN 标识的后方显示了产品的额定电压、断路器种类，在断路器种类中主要分为真空断路器和少油断路器。
在操作方式上，主要为弹簧操动和电子操动。
从型号标注中我们可以看到，XGN 系列产品型号明确、功能突出、型号标识相对准确，能够根据型号的标识判断出产品的基本功能，在实际使用过程当中应当根据实际需要合理选择。
10KV高压配电知识培训
C、继电器室
继电器室的面板上，安装有微机 保护装置、操作把手、仪表、状态 指示灯（或状态显示器）等；继电 器室内，安装有端子排、微机保护 控制回路直流电源开关、微机保护 工作直流电源、储能电机工作电源 开关（直流或交流），以及特殊要 求的二次设备。
（1）.金属封闭铠装式开关柜（用字母 K 来表示）主要组成部件（例如：断路器、互 感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如 KYN28A-12型高压开关柜。
（2）.金属封闭间隔式开关柜（用字母 J 来表示）与铠装式金属封闭开关设备相似， 其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非 金属隔板。如 JYN2-12型高压开关柜。
三、高压开关柜组成
A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、分支母线 4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、接地母线 12、控制小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17二次插头
3）.金属封闭箱式开关柜（用字母 X 来表示）开关柜外壳为金属封闭式的开关设备 如 XGN2-12型高压开关柜。
（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如 GG-1A(F) 型高压开关柜
型号解释说明
K Y N 28 A－ 12 / □ 1 － □ 2 □ 3 □ 4 □ 5 产品名称 K 金属封闭铠装开关设备 结构特征 Y 移开式（手车式） 使用条件 N 户内使用 设计序号 28A（28的升级款） 额定电压 12 kV 额定电流 □ 1A 额定短路开断电流 □ 2 kA 一次方案号 □ 3 操动方式 □ 4 D－电磁式，T－弹簧式 环境特征 □ 5 TH－湿热带，TA－干热带，G－高海拔 断路器种类 Z－真空，S（或不标）－少油，F－SF 6
电力系统中10kV35kV高压开关柜基本知识-含图)
1、柜体的材料: 1).冷扎钢板或角钢(用于焊接柜);
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3).不锈钢板(不导磁性). 4).铝板((不导磁性).
2、柜体的功能单元:
1).主母线室(一般主母线布置按“品”字形或 “1”字形两种结构; 2).断路器室
3).电缆室
4).仪表室（低压室） 5).柜顶小母线室.
2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备, 外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数 Ka[ka=1÷(1.1-H×10-4 )] （H为使用地点海拔）来决定。由于高海拔地 区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝 缘距离，或在开关柜内增加绝缘防护措施。
相间和相对地mm 75
100
125
180
300
带电体至门mm 105 130
155
210
330
以空气和绝缘板组成的复合绝缘，带电体与绝缘板之间的最小空气间 隙应满足如下要求：
3.6\7.2\12kV设备应不小于30mm 24kV设备应不小于45 mm 40.5kV设备应不小于60mm。 另外，应该考虑绝缘材料的厚度、设计场强和老化，并应按DL/T593 中的要求进行凝露试验。
三、开关柜的使用条件
1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)， 严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加, 表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大 大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏。
4
防止直径大于 1.0mm的固体外物
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3).不锈钢板(不导磁性). 4).铝板((不导磁性).
2、柜体的功能单元:
1).主母线室(一般主母线布置按“品”字形或 “1”字形两种结构; 2).断路器室
3).电缆室
4).仪表室（低压室） 5).柜顶小母线室.
2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备, 外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数 Ka[ka=1÷(1.1-H×10-4 )] （H为使用地点海拔）来决定。由于高海拔地 区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝 缘距离，或在开关柜内增加绝缘防护措施。
相间和相对地mm 75
100
125
180
300
带电体至门mm 105 130
155
210
330
以空气和绝缘板组成的复合绝缘，带电体与绝缘板之间的最小空气间 隙应满足如下要求：
3.6\7.2\12kV设备应不小于30mm 24kV设备应不小于45 mm 40.5kV设备应不小于60mm。 另外，应该考虑绝缘材料的厚度、设计场强和老化，并应按DL/T593 中的要求进行凝露试验。
三、开关柜的使用条件
1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)， 严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加, 表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大 大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏。
4
防止直径大于 1.0mm的固体外物
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入
10KV高压开关柜基础知识
10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。
主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。
常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。
高压成套配电装置的分类及基本介绍
2、主要技术数据
3、主接线方案
七、GFC—3BQ(F)型高压开关柜 1、概述 GFC—3BQ(F)型高压开关柜是由 GFC—3B(F)型高压开关柜派生的
全工矿加强绝缘型产品，能在较恶劣的环境下正常使用，并具有防止误 操作断路器，防止带负荷推拉手车，防止带电挂接地线，防止带地线送 电及防止误入带电间隔的功能。可用于 3~10kV 交流 50Hz 单母线系统 中，作为接受和分配电能之用。该型开关柜为户内型，系不靠墙安装。
各种不同类型的手车上装ቤተ መጻሕፍቲ ባይዱ主回路隔离动触头和和辅助回路插头， 手车与柜体的电气连接靠主回路动静触头和二次插头座的配合实现。
2、技术数据
3、电气主回路方案
4、外形及安装尺寸
八、GFC—15A(F)、GFC—15A(F)Z 防误型手车式高压开关柜
7
1、概述 GFC—15A(F)、GFC—15A(F)Z 防误型手车式高压开关柜适用于户 内三相交流 50Hz、额定电压 3~10kV 系统中，作为发电厂、变电所中控 制发电机、变压器、受电、馈电以及厂用电的主要用柜，亦适用于各种 工矿企业中作为交流高压电动机及电容器的切合和保护之用，对于带有 旁路母线的开关柜，在断路器发生故障的情况下，可通过旁路电源立即 送电。 型号含义： G F C — 15 A (F) P
高压成套配电装置的分类及基本介绍
一、GG—1A(F)型固定式开关柜
1、概述 GG—1A(F)型高压开关柜具有闭锁防误操作装置，适用于 3~10kV、 三相交流 50Hz，作为发电厂、变电所、厂矿企业等受电、馈电和大容 量高压电机起动保护之用，适用于户内靠墙或离墙安装。 开关柜派生型式 I 型为防误型一般闭锁方案、II 型为防误型简易闭 锁方案。开关柜可配装 ZN28 等真空断路器或 SN10 少油断路器，选用 CT17、CD17 或 CT8、CD10 操动机构，性能可靠。 型号含义如下： G G — 1 A (F)—
3、主接线方案
七、GFC—3BQ(F)型高压开关柜 1、概述 GFC—3BQ(F)型高压开关柜是由 GFC—3B(F)型高压开关柜派生的
全工矿加强绝缘型产品，能在较恶劣的环境下正常使用，并具有防止误 操作断路器，防止带负荷推拉手车，防止带电挂接地线，防止带地线送 电及防止误入带电间隔的功能。可用于 3~10kV 交流 50Hz 单母线系统 中，作为接受和分配电能之用。该型开关柜为户内型，系不靠墙安装。
各种不同类型的手车上装ቤተ መጻሕፍቲ ባይዱ主回路隔离动触头和和辅助回路插头， 手车与柜体的电气连接靠主回路动静触头和二次插头座的配合实现。
2、技术数据
3、电气主回路方案
4、外形及安装尺寸
八、GFC—15A(F)、GFC—15A(F)Z 防误型手车式高压开关柜
7
1、概述 GFC—15A(F)、GFC—15A(F)Z 防误型手车式高压开关柜适用于户 内三相交流 50Hz、额定电压 3~10kV 系统中，作为发电厂、变电所中控 制发电机、变压器、受电、馈电以及厂用电的主要用柜，亦适用于各种 工矿企业中作为交流高压电动机及电容器的切合和保护之用，对于带有 旁路母线的开关柜，在断路器发生故障的情况下，可通过旁路电源立即 送电。 型号含义： G F C — 15 A (F) P
高压成套配电装置的分类及基本介绍
一、GG—1A(F)型固定式开关柜
1、概述 GG—1A(F)型高压开关柜具有闭锁防误操作装置，适用于 3~10kV、 三相交流 50Hz，作为发电厂、变电所、厂矿企业等受电、馈电和大容 量高压电机起动保护之用，适用于户内靠墙或离墙安装。 开关柜派生型式 I 型为防误型一般闭锁方案、II 型为防误型简易闭 锁方案。开关柜可配装 ZN28 等真空断路器或 SN10 少油断路器，选用 CT17、CD17 或 CT8、CD10 操动机构，性能可靠。 型号含义如下： G G — 1 A (F)—
高压开关柜型号介绍
高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 .型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

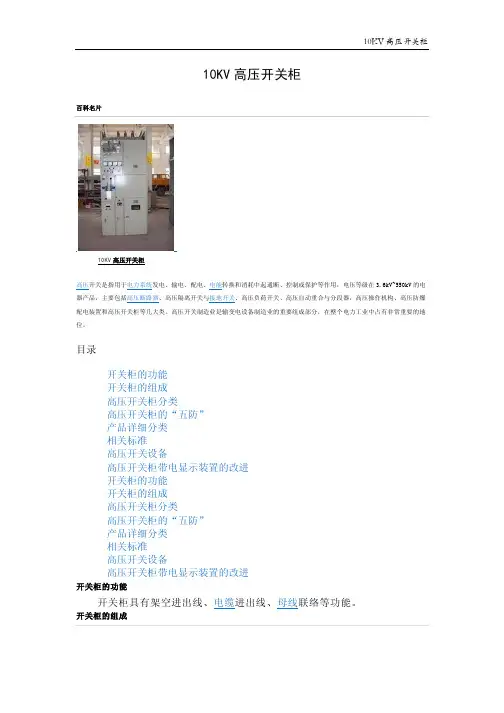

10KV高压开关柜
(1)金属封闭铠装式开关柜(用字母 K 来表示)主要组成部件(例如：断路 器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开 关设备。如 KYN28A-12 型高压开关柜。
(2)金属封闭间隔式开关柜(用字母 J 来表示)与铠装式金属封闭开关设 备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合 一定防护等级的非金属隔板。如 JYN2-12 型高压开关柜。
配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地
位。
目录
开关柜的功能 开关柜的组成 高压开关柜分类 高压开关柜的“五防” 产品详细分类 相关标准 高压开关设备 高压开关柜带电显示装置的改进 开关柜的功能 开关柜的组成 高压开关柜分类 高压开关柜的“五防” 产品详细分类 相关标准 高压开关设备 高压开关柜带电显示装置的改进
产品详细分类
10KV 高压开关柜
KYN61-40.5 型铠装移开式交流金属封闭开关设备 产品用途 该产品适用于三相交流 50Hz，40.5kV 单母线分段电力系统中，在发电厂、 变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电 路实行控制、保护和监测，满足 IEC60298，DL404 等标准的要求，并具备完 善的“五防”功能。 使用条件 1、周围空气温度 上限+40℃ 下限-10℃ 2、海拔高度：不超过 1000m 3、湿度 相对湿度：日平均值不大于 95%，月平均不大于 90% 饱和蒸气压：日平均值不在于 2.2×10 Mpa,月平均不大于 1.8×10 Mpa； 4、地震烈度不超过 8 度； 5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染； 6、无经常性的剧烈震动。 当开关柜使用条件超出以上规定，由用户与制造厂协商确定。 产品特点 1、采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧 凑，缩小占地面积； 2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后，通过高强度螺栓 螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺； 3、可配用国产 ZN85-40.5 真空断路器和法国施耐德 SF1、SF2 型及阿尔 斯通 FP 系统六氟化硫断路器，以满足不同用户的需求； 4、开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道； 5、断路器、接地开关等操作均可在开关柜关闭情况下进行，即可实现关 门操作； 6、开关柜的结构适应性强，主接线方案可达到 198 种以上，能满足不同 用户需要； 7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装 置，“五防”功能齐全，安全可靠。 主要技术参数 额定电压 40.5KV 额定频率 50Hz 主母线额定电流 1250A、1600A、2000A 分支母线额定电流 630A、1250A、1600A 额定绝缘水平（1min 工频耐压：相间、相对的 95KV，一次隔离断口 115KV。 雷电冲击耐受电压：相间、相对的 185KV，一次隔离断口 215KV。辅助控制回 路 1min 工频耐压：2KV） 外型尺寸（宽*深*高） 1400*2800（3000）*2800 KYN44(KYN28)-12 型铠装移开式交流金属封闭开关设备 产品用途 本开关设备适用于 3.6～12kV 三相交流 50Hz 单母线及单母线分段系统的 成套配电装置，主要用于发电厂、中小型发电机发电、工矿企事业配电以及
(2)金属封闭间隔式开关柜(用字母 J 来表示)与铠装式金属封闭开关设 备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合 一定防护等级的非金属隔板。如 JYN2-12 型高压开关柜。
配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地
位。
目录
开关柜的功能 开关柜的组成 高压开关柜分类 高压开关柜的“五防” 产品详细分类 相关标准 高压开关设备 高压开关柜带电显示装置的改进 开关柜的功能 开关柜的组成 高压开关柜分类 高压开关柜的“五防” 产品详细分类 相关标准 高压开关设备 高压开关柜带电显示装置的改进
产品详细分类
10KV 高压开关柜
KYN61-40.5 型铠装移开式交流金属封闭开关设备 产品用途 该产品适用于三相交流 50Hz，40.5kV 单母线分段电力系统中，在发电厂、 变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电 路实行控制、保护和监测，满足 IEC60298，DL404 等标准的要求，并具备完 善的“五防”功能。 使用条件 1、周围空气温度 上限+40℃ 下限-10℃ 2、海拔高度：不超过 1000m 3、湿度 相对湿度：日平均值不大于 95%，月平均不大于 90% 饱和蒸气压：日平均值不在于 2.2×10 Mpa,月平均不大于 1.8×10 Mpa； 4、地震烈度不超过 8 度； 5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染； 6、无经常性的剧烈震动。 当开关柜使用条件超出以上规定，由用户与制造厂协商确定。 产品特点 1、采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧 凑，缩小占地面积； 2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后，通过高强度螺栓 螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺； 3、可配用国产 ZN85-40.5 真空断路器和法国施耐德 SF1、SF2 型及阿尔 斯通 FP 系统六氟化硫断路器，以满足不同用户的需求； 4、开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道； 5、断路器、接地开关等操作均可在开关柜关闭情况下进行，即可实现关 门操作； 6、开关柜的结构适应性强，主接线方案可达到 198 种以上，能满足不同 用户需要； 7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装 置，“五防”功能齐全，安全可靠。 主要技术参数 额定电压 40.5KV 额定频率 50Hz 主母线额定电流 1250A、1600A、2000A 分支母线额定电流 630A、1250A、1600A 额定绝缘水平（1min 工频耐压：相间、相对的 95KV，一次隔离断口 115KV。 雷电冲击耐受电压：相间、相对的 185KV，一次隔离断口 215KV。辅助控制回 路 1min 工频耐压：2KV） 外型尺寸（宽*深*高） 1400*2800（3000）*2800 KYN44(KYN28)-12 型铠装移开式交流金属封闭开关设备 产品用途 本开关设备适用于 3.6～12kV 三相交流 50Hz 单母线及单母线分段系统的 成套配电装置，主要用于发电厂、中小型发电机发电、工矿企事业配电以及

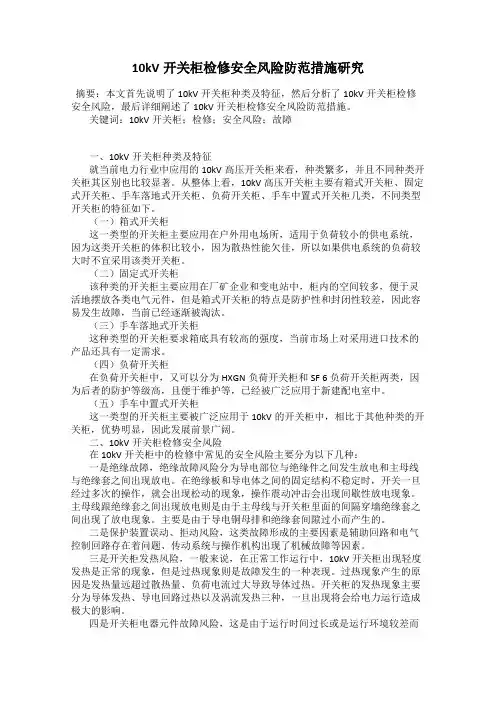

10kV开关柜检修安全风险防范措施研究
10kV开关柜检修安全风险防范措施研究摘要：本文首先说明了10kV开关柜种类及特征，然后分析了10kV开关柜检修安全风险，最后详细阐述了10kV开关柜检修安全风险防范措施。
关键词：10kV开关柜；检修；安全风险；故障一、10kV开关柜种类及特征就当前电力行业中应用的10kV高压开关柜来看，种类繁多，并且不同种类开关柜其区别也比较显著。
从整体上看，10kV高压开关柜主要有箱式开关柜、固定式开关柜、手车落地式开关柜、负荷开关柜、手车中置式开关柜几类，不同类型开关柜的特征如下。
（一）箱式开关柜这一类型的开关柜主要应用在户外用电场所，适用于负荷较小的供电系统，因为这类开关柜的体积比较小，因为散热性能欠佳，所以如果供电系统的负荷较大时不宜采用该类开关柜。
（二）固定式开关柜该种类的开关柜主要应用在厂矿企业和变电站中，柜内的空间较多，便于灵活地摆放各类电气元件，但是箱式开关柜的特点是防护性和封闭性较差，因此容易发生故障，当前已经逐渐被淘汰。
（三）手车落地式开关柜这种类型的开关柜要求箱底具有较高的强度，当前市场上对采用进口技术的产品还具有一定需求。
（四）负荷开关柜在负荷开关柜中，又可以分为HXGN负荷开关柜和SF 6 负荷开关柜两类，因为后者的防护等级高，且便于维护等，已经被广泛应用于新建配电室中。
（五）手车中置式开关柜这一类型的开关柜主要被广泛应用于10kV的开关柜中，相比于其他种类的开关柜，优势明显，因此发展前景广阔。
二、10kV开关柜检修安全风险在 10kV开关柜中的检修中常见的安全风险主要分为以下几种：一是绝缘故障，绝缘故障风险分为导电部位与绝缘件之间发生放电和主母线与绝缘套之间出现放电。
在绝缘板和导电体之间的固定结构不稳定时，开关一旦经过多次的操作，就会出现松动的现象，操作震动冲击会出现间歇性放电现象。
主母线跟绝缘套之间出现放电则是由于主母线与开关柜里面的间隔穿墙绝缘套之间出现了放电现象。
主要是由于导电铜母排和绝缘套间隙过小而产生的。
10KV高压开关柜的分类
10KV高压开关柜的分类、种类、常见的型号1、10KV高压开关柜的分类：10KV高压开关柜按柜体结构可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。
a、金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
如JYN2-型高压开关柜。
b、金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
如：KYN28A-型高压开关柜。
c、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳为金属封闭式的开关设备。
如XGN2-型高压开关柜。
d、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。
如GG-1A(F)型高压开关柜。
常用10KV高压开关柜型号2、10KV高压开关柜的种类10KV高压开关柜如果按种类来分的话，可分为中置柜、环网柜、箱变、四大类。
a、中置柜。
中置柜全称为金属铠装中置移开式开关设备。
属于高压配电装置，最高工作电压3.6 / 7.2 / 12kV ，系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。
常见的10KV中置柜型号有KYN-28、KYN44-12等。
10KV高压中置柜ｂ、环网柜。
环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
10KV环网柜c、箱变。
箱式变电站是一种高压开关设备，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
10KV箱变3、常见的10KV高压开关柜型号ａ、KYN28A-12中置柜，KYN28A-12型中置柜，又称户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。
