弯头三通天圆地方的展开图画法

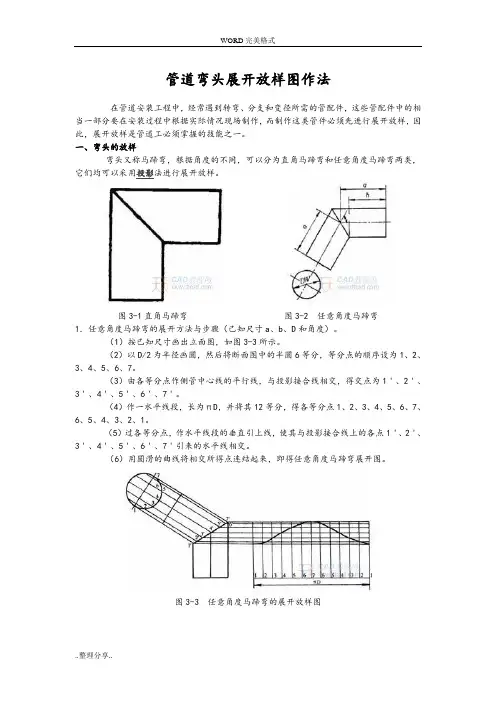

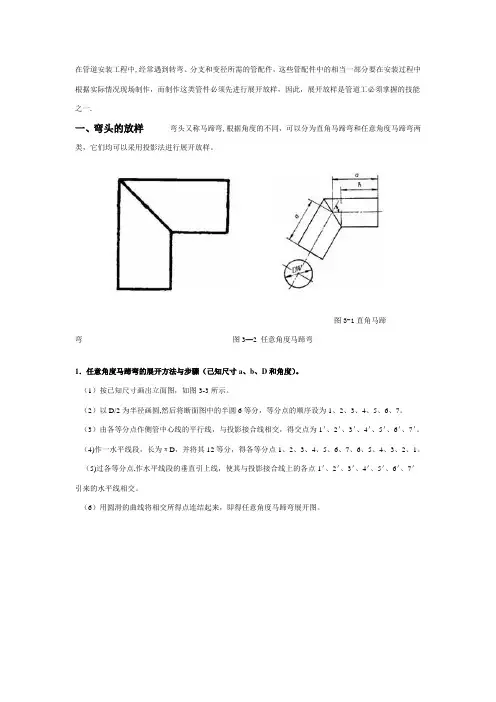

一、弯头
多节弯头俗称虾米腰，是用来改变通风管道方向及其它装置的配件。
按其断面形状，可分为圆形、方形(或矩形)两种。
从理论上说，弯头的形状为圆环面，是不展曲面，在实际构形设计当中，为了便于展开加工，只好改为分节的办法，将圆环面改为圆柱面。
不同节数的弯头
(a)直角间节*头，(b)直角三节弯头，c)直角四节弯头，(d)直角五
节弯头
在直角多节弯头中，有三节、四节和五节或更多节不同节数，如图8-1所示。
节数的多少视工程要求而定，节数越多，空气流通阻力就越小。
展开多节弯头，当图纸没有尺寸要求时，应首先确定弯头R。
按照通风管配件要求，对R曲率半径的长度规定在1D～1．5D(D=弯头直径)范围内。
如图(b)所示，从结合线的度数看，首尾每节为22，中间节为450，是首尾节的二倍。
如按份数分，即首尾备一份，中间节为二份。
其它多节依此类推，即无论多少节弯头，中间节等于首尾节。
(1) 等径三节直弯头
1)图8—2所示为三节直角弯头。
用已知尺寸画出主视图A、B、C、D，用图8—1(b)方法求出结合线E-F、G-H。
2) 6等分断面半圆周1……7，由各点向上作垂线，与G—H结合线相交点1……7，再由各点作F-H的平行线，在E-F结合线交1”……7”。
3)作C—D的延长线，在延长线上截取E
1—E
2
等于断面圆周展开长度，均分
12等分，由各点作上垂线，与G—H结合线上各点所引的水平线对应相交点10……70……10，将各点连圆滑曲线，即得尾节(首节)的展开图。
4)作△EOG的平分钱I—J并延长(中节基准线)，在延长线上以7……1……7的顺序截取(因尾节咬口缝在G—C处，考虑咬口缝过厚的影响，中节咬口缝应与前咬口错开(中节改在F—H面)，以避免咬口缝过厚带来加工困难。
5)在I一J延长线上，截取断面展开长度J
1一J
2
，照录断面各等分点长得
7……1……7点，过各点作J
1一J
2
的直角钱，与E—F、G—H结合线上各点所引
J 1一J
2
平行线对应相交点10……70……10，圆滑曲线连各点，即中间节展开图。
图8-2 直角三节弯头的展开图
图8-3 直角四节弯头的展开图
（2）等径四节直角弯头
用已知尺寸按图解-1（c）画出各节结合线，如图8-3所示。
各节画法与图8-2相同，说明略。
图8-4 旋转为管状的展开画法
图8-5 三通管的展开图
为便于下料和节约材料，通常是将弯头各节旋转、使其成为一圆管，然后依各节结合线画出展开图，如图8-4所示。
二、等径三通管
1)已知尺寸画出主视图和左视图及断面半圆周，如图8—5所示。
将左视图断面半圆周6等分点4……1……4，由各等分点作下垂线，交主管得4`、3`、2`、1`点。
2)将左视图4`、3`、2`、1`各点作水平线，与以主视图断面半圆周各点所作下垂线对应相交得4”、3”、2”、1”点，各点连线即得二管直交结合线。
从求结合线原理得出：两管直径相等，其结合线1"—4"必为直线。
故在实际工作中对类似这种构件，可直接连4 "—1"为直线，不必再求结合线，免去这一工序。
3)向左作支管端面延长线，截取1—1等于断面圆周伸直长度，照录断面各等分点1—4—1--4一l。
由各点作下垂线，与结合线各点向左所引水平线对应相交得1∞—4∞—1∞—4∞—1∞点，将各点连直线和曲线即得支管展开图。
4)在主视图下方作CD的延长线，截取主管展开长度(πD)，作展开
料的中心线a
1—a
2
以左视图弧1`2`、2`3`、3`4`的弧长左右取1、2、3、4点，
并画水平线与以结合线上各点所作下垂线，对应相交点10、20、30、40，各点连圆滑曲线，即所求切孔实形。
三、天圆地方
1．上圆下方的通风罩
图6—6所示通风罩，俗称天圆地方。
从立体图可看出，其形体表面是由曲面和平面组成。
平面部分呈三角形(如△AB4)。
曲面部分是由锥面组成，即集中点A向1／4圆弧上扩散。
为求出这一部分，须将曲面分成三个小三角形，整个构件即被分割为16个三角形。
1)用已知尺寸画出主视图和俯视图。
将俯视图半圆周6等分，等分点为l……4……1。
各点与A和B连线。
2)画主视图1—1、C
1—D
1
的延长线，在延长线上作直角Y一O—W，在O
一W线上截取O—1、O—2等于俯视图的A一1(A一4)、A一2(A一3)。
分别将1和2点与Y连线，得I、Ⅱ实长线。
图8-6 上圆下方通风罩的展开图
3)截取D
1一B
1
等于俯视图的D—B，分别以A、B为中心，实长线I
为半径画弧相交于1`点。
以1`为中心，俯视图等分弧长画弧，与以D
1
为中心，实长线II画弧交于2`点。
用同样方法画出3`和4`点。
再以D
1
为中心，俯视图的C—D长为半
径画弧与以4`点为中心，实长线I为半径画弧相交于C
1。
用以上方法画出3`、
2`、1`点。
以1`点为中心，主视图轮廓线D
1一1长画弧，与以C
1
为中心，俯视
图C—I长为半径画弧交I
1。
用同样方法画出右边部分，以直线和曲线连接各点，即所求展开图。
T、U、V三部分如咬口连接，见咬口示意图。
2．上方下圆过渡接头
图6一7所示立体图是一端连接方管，另一端连接圆管件的接头。
该形体表面是由四个曲面和四个三角形平面组成。
1)已知尺寸画出主机图和俯视图。
将俯视图半圆周6等分，等分点1……7。
各点分别与C和D点连线。
2)作C
1一D
1
、10--70的延长线，在延长线上截取直角V--O—W。
在O一
W线上截取m、n点等于俯视图的C—l、C一2(C一3、C一4与C一1、C 一2长度相等，故不再取点)。
V—n、V—m连线，即得a、b实长线。
3)截取C
1一D
1
等于俯视图的C—D，分别以C
1
和D
1
为中心，实长线a为半径
画弧相交4点，以4为中心，俯视图的等分孤长为半径画弧与以C
l
为中心，实长线b为半径所画弧交于3点。
用同样方法画出2和1点。
以1点为中心，
主视图轮廓线C
1—10长度为半径画弧，与以展开图的C
1
为中心，俯视图C—I的
长度为半径画弧相交于I
1
点。
用以上画法，画出右边部分，将各点圆滑曲线连接各点．即得接头展开图。
图8-7 上方下圆过渡接头的展开图。
