钣金件展开图的画法

图解三种Proe钣金展开方式在Proe钣金设计中，可以用展平命令(Unbend) 将三维的折弯钣金件展平为二维的平面薄板(如图1所示)，钣金展平的作用如下:1)钣金展平后，可更容易了解如何剪裁薄板以及其各部分的尺寸、大小。

2)有些钣金特征(如减轻切口)需要在钣金展平后创建。

3)钣金展平对于钣金的下料和创建钣金的工程图十分有用。

图1Pro/ENGINEER系统列出了三种展平方式，分别是规则展平、过渡展平和剖截面驱动展平。

规则展平(Regular Unbend)如图1，是一种最为常用、限制最少的钣金展平方式。

利用这种展平方式可以对一般弯曲的钣金壁进行展平，也可以对由折弯(Bend) 命令创建的钣金折弯进行展平，但它不能展平从规则曲面创建的钣金壁。

图1过渡方式展平(Transtion Unbend)如图2，可用于展平含不规则曲面的镀金壁。

图2截面驱动方式展平(Xsection Driven)如图3，有些饭金壁中含有圆角结构，在展开这类饭金壁的过程中，圆角区域与其邻近的饭金壁会形成一个特殊区域，即不规则的区域，这种不规则区域的饭金件可采用剖截面驱动方式远行民井。

比庭的咱截面”实际上是指一条影响展平形状的”驱动”曲线(软件中称为”剖截面曲线勺，该曲线决定饭金展开的形状。

采用这种方式展平银金时，要注意以下几点：1)需定义固定边，固定边位于固定面与展平面的交界处，且此边必须落在固定面上。

2)需从现有的几何中选取”驱动”曲线或者草绘曲线，曲线必须与固定面处在相同的平面中。

不同的曲线会产生不同的展平效果。

3)需定义固定侧，即在展开时固定边的两侧中欲保持不动的那一侧。

图3。

干货，教你如何用客户给的CAD做钣金折弯件展开

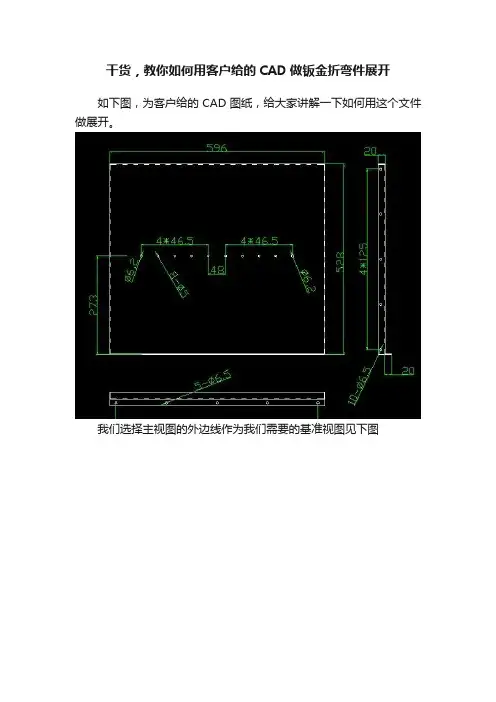

如下图，为客户给的CAD图纸，给大家讲解一下如何用这个文件做展开。

我们选择主视图的外边线作为我们需要的基准视图见下图
图一是四面都是折弯20，板材铁板板厚1.5 我们就把外边线黄色线往外偏移20-2.36=17.64 为什么偏移17.64看过上面链接教程，大家就知道了，这里就不在重复讲解。

把标注尺寸删除，偏移17.64得到下图
上图中红色线就是展开后的外形尺寸，
折弯后我们选择包料方式如下图
折弯后1 3 折弯后边在外侧 2 4折弯后边在内侧
从俯视图上看效果如下
放大红色圆圈处
知道包料方式后再来看这个图
我们延长1 3 两折弯边的内部边线虚线到展开轮廓的外边线
延长2 4 两折弯边外部边线到外轮廓线得到下图
我们放大边角大家看一下
删除内部多余的线得到展开图的外形
为了折弯后不干涉我们通常会把下面图上的4个边线向内部偏移0.1或者0.2
然后我们再把下图中右视图及俯视图上的孔移动到展开图中去
平移方法以前讲过我们再来讲一下
展开的最外面不受折弯的影响，我们移动孔的时候选择折弯后不受影响的点为基准，先来测量一下右视图孔距边的距离为8，展开图左侧边线往右偏移8
我们选择复制右视图中5个孔
移动基点选择圆心
移动的时候一定要水平移动
选择放置点的时候选择与上图黄色线的交点.
同样的方法复制俯视图上的孔
删除多余的线及视图就得到展开图
绘制折弯线
绘制方法：展开的外形线向内部偏移的距离为（折弯尺寸-折弯扣除一半）
20-2.36/2=18.82
绘制好展开图后，可以在角上添加折弯工艺孔。

钣金件展开图的绘制方法，几张图告诉你引言：计算机辅助设计（如：Solidworks/Radan/Ug/ProE/Catia等）在钣金加工行业中的普遍使用，导致众多刚从事钣金设计人员可以轻松的通过软件将零件展开，但却不知道其展开原理，本文就钣金件的展开图绘制作了一简要说明。

一．什么是展开图展开图的立体表面可看作由若干小块平面组成，把表面沿适当位置裁开，按每小块平面的实际形状和大小，无褶皱地摊开在同一平面上，称为立体表面展开，展开后所得的图形称为展开图，工作过程俗称放样，其主要目的是为下料做准备，常用的展开作图有平行线法，放射线法和三角形法等。

使用哪种方法做展开图恰当，应视构件表面形状而定。

二．常见绘制办法1．平行线法展开Ø平行线法展开的基本原理平行线展开的原理是将零件的表面看作由无数条相互平行的素线组成，取两相邻素线及其两端所围成的微小面积作为平面，只将第一小平面的真实大小，依次画在平面上，就得到了表面的展开图。

Ø平行线法展开的特征只有当圆柱形状形体所有彼此平行的素线都平行于某个投影面时，平行线法展开才可以应用Ø平行线法展开的作图步骤A．任意等分断面图。

B．在与该视图素线垂直方向上截取一线段使其长度等于正断面C．将交点依次连接，完成展开图2．放射线展开法Ø放射线展开法的原理Ø放射线展开法的作法l针对素线有同一顶点的锥面，根据其结构，依照一定的规则，将该曲面划分为N个共一顶点、彼此相连的三角微面元；对每个三角曲面元，都用其三顶点组成的平面三角形逐个替代，即用N个三角形替代整个曲面，其替代误差随着N的增加而减小；l在同一平面上按同样的结构和连接规则组合画出这些呈放射状分布的三角形组，逐步得到模拟整个曲面的近似展开图形；因为共一顶点这些三角形的边形成一组放射线；l利用这一组放射线我们可以将其他相似的展开曲线、开孔线等画出来；l确定替代元的数量N是很重要的实际问题，N过大，增大工作量和劳动时间；N太小，精度达不到要求；N一般根据误差大小、加工工艺和材料性质等因素通过实践选择。

钣金加工展开图是钣金工艺重要的一环，今天介绍一下关于钣金工艺图中，CAD钣金展开图折弯线怎么画?

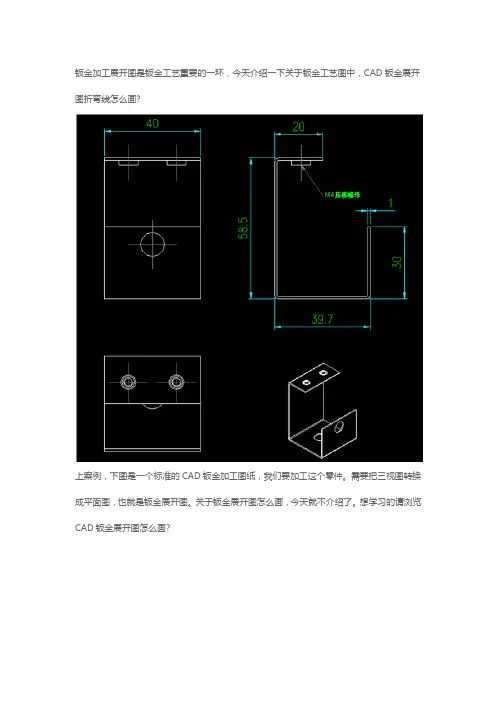

上案例，下图是一个标准的CAD钣金加工图纸，我们要加工这个零件。

需要把三视图转换成平面图，也就是钣金展开图。

关于钣金展开图怎么画，今天就不介绍了。

想学习的请浏览CAD钣金展开图怎么画?
要画出钣金折弯线，先要确定钣金折弯系数。

根据钣金折弯系数确定折弯线的位置。

下图中钣金折弯系数按照：内尺寸+内尺寸+补偿系数，方法计算。

钣金厚度为1毫米，补偿系数为0.25。

确定出这个数值，按照折弯尺寸，先偏移折弯尺寸减1(钣金厚度)，在偏移0.25(补偿系数)，继续偏移相邻的下一个折弯尺寸，依次类推，直到最后一个线段。

测量每个数值都符合内尺寸和补偿系数。

修改CAD线型为虚线，颜色按照习惯或公司要求来定。

至此，CAD钣金展开折弯线就绘制完成了。

生产工人可以依据张钣金工艺图加工折弯了。

关于折弯系数的计算每个公司都不一样，上面只是一个例子。

想学习怎么计算，可以浏览图文详解钣金折弯系数表及公式。

一. 图面睁开步骤 :审图成立文件档案确立图框幅面部件睁开标明尺寸审查二. 图面睁开之注意事项1.睁开方式要合理 ,尽可能减小不用要的工序及考虑加工方便性考虑实质加工工艺合理安排加工工序 (孔与折边距离 ,压铆 .折弯加工工艺.焊接加工工艺等 ),以上情况要考虑加工次序的安排 .2.合理选择空隙及包边方式空隙及包边关系的选择的一般原则为:长边包短边 ,折弯睁开空隙为0.2~1mm( 依据板材板厚不一样而取值不一样)3.一定合理考虑公差图面公差标明有以下几种 :4.关于门板类及盒体一定考虑毛刺方向关于该类部件的睁开,一定要考虑毛刺 ,达到折弯后毛刺向里 .关于一些大门板类部件设计时如未考虑烤漆掉挂工艺孔,而该类部件又无其余孔,在睁开时考虑加开掉挂工艺孔.5.抽牙 ,压铆 ,冲凸 ,扯破等地点方向一定明确 ,画出剖面图6.关于图面上不一样孔径的孔为了加以差别应在图面上用字母分别表记,不一样孔径采纳不一样的字母.7.一定选择合理刀具 ;8.考虑烤漆及喷粉膜厚 ;9.尺寸标明规范化 .齐备 .清楚 ,压铆类标明需一致规范化尺寸标明规范化 :在任一图面绘制好尺寸标明前都要对尺寸标明比率进行设置 ,设置公式为 AXP=1(A>0,P>0,P为所设置值既overall scale值为P),尺寸文本字高为 3.10.材质 ,板厚要与表处方式相联合 ;11.选择适合的图纸幅面 ;12.特别角度折弯系数及内 R 角变化要试验确立 ;13.部分尺寸许多的地方可画出放大图以便清楚表达;14.易犯错的地方需要点提示 ,如不对称部件 ,部分部件可在睁开图上画出折弯表示 ;15.关于需保护的地方要加以标示 .16.拉丝件要注明拉丝方向 .三. 睁开图的绘制技巧1.采纳拼图的方式 :①如有客户供给的有CAD 图檔 ,我们可依据三视图选择适合的视图作为基准 ,而后将需要的视图移至到基准视图对应地点上,在拼的过程中必定要注意视图方向与板厚的加减.每拼一处使用拉伸命令(STRETCH) 减一次折弯系数 ,达成后都要进行尺寸检查,发现错误实时修正 .不要等到拼完后再来计算就很难找犯错误的地点,在所有达成后再整体计算一次,检查睁开图时 ,一般先计算整体外形尺寸,而后按从左至右或从右至左一个一个尺寸的校正 ,每一处尺寸都不要放过.关于形状较难的图纸能够先用二手纸打印出来后进行检查,不对之处用笔作个记号,检查完后再对计算机数据作改正 ,改正完一处用笔表记一处,这样就能够减少错误发生的机率 .拼图的主要长处是 :节俭时间 ,减少错误 .②若客户没有给我们供给图檔时: 我们要先依据三视图确立一个视图作为基准 ,绘制出所需要部分 ,而后将其余视图上所需要的边分别绘制出来,再以第①点叙述的拼图方法达成睁开.2.关于冲网孔许多的料件绘制完睁开图后 ,先不要标明尺寸 ,依据网孔的地点及数目将总长或总宽减小 0.2~0.3 ㎜(视状况而定 ),防备孔被拉变形后尺寸会增大 ,这样能够保证整体尺寸 ,减小变形量 .3.关于孔位许多而杂的睁开图 :可采纳分多人绘制 ,分别用不一样的字母和不一样的颜色表示 ,绘制时分别以同一坐标系为基准作参照 ,绘制完后选中同一基准点将两幅图拼加在一同即可 ,检查时按同一方向进行校正 ,可减少错误 .如:戴西博的料件 ,就是采纳多人分开绘制 ,而后拼加在一同 .4.关于图面用英寸标明尺寸的图面 :绘制时外形采纳英寸计算 ,绘制达成后整体放大25.4 倍即可,关于圆孔或腰孔可用英寸计算出孔定位尺寸, 先画出孔中心线,而后再变换为公制画出孔径大小 .这样能够方便编程, 减少小数字数 .5.在校正睁开图需作改正时 :可采纳拉伸命令 ,先标明出改正前的尺寸 , 而后再拉伸至所需要地点尺寸,前后比较检查 ,能够理解能否达成改正.6.特别角度折弯系数及内 R 角变化要试验确立 :关于一些不规则的折弯角度先依据理论值睁开后 ,用试片先试折 ,以试验结果找出问题的原由所在来调整睁开尺寸 .另关于一此特别板厚 ,不可以确立折弯系数时 ,必定要试折丈量 ,且要多次丈量 ,得出正确结果 ,方可睁开 .。

常用钣金展开1005061.0自由折弯板料展开长度计算1.1中性层由材料力学可知，板料折弯时折弯角内侧受压，尺寸变短，外侧受拉，尺寸变长，而中性层长度不变，但是中性层要向内侧偏移。

因为板料展开长度既中性层长度，所以板料展开长度计算即计算中性层长度。

1.2中性层位置板料折弯的中性层位置，与其相对折弯半径r/t＇有关，当r/t＇≥5时，中性层位于板厚的1/2处，即板的中心层就是板的中性层，中性层半径r＇=r+0.5t ；当r/t＇＜5时，中性层位置将向内侧偏移，则中性层半径r＇由下式计算：r＇= r+χt＇式中 r＇——中性层半径（mm）；r ——弯板内弧半径（mm）；t＇——实际板厚（mm）；χ——中性层位置系数，如表1.2 。

表1.2 中性层位置系数1.3弯板展开长度计算图1.3弯板展开长度应根据弯曲任意角度弧长的计算公式进行计算，既l =παr＇/180o = 0.01745αr＇式中l ——弯曲弧长（mm）；α——弯曲角度（o）。

如图1.3所示，折弯板料展开长度L：L= l1 +l2 + l = l1 +l2 +παr＇/180 o = l1 +l2 + 0.01745αr＇1.4折弯系数影响展开长度计算精度的因素有：折弯内弧半径r ,下模V型槽宽V ，板料实际厚度t＇和弯曲角度α。

自由折弯板料在展开长度计算时，没有明确的公式来计算折弯系数，只能查到不同折弯内弧半径的折弯系数。

而内弧半径与加工工艺有关，使用不同的下模V型槽宽，内弧半径也不相同，导致无法确定折弯系数的准确性。

一般是凭经验确定折弯系数，不同的人确定的折弯系数也不相同。

当r＜0.5t时，展开长度可以按经验公式进行计算，详见表1.5。

经验公式中所使用的折弯系数,详见表1.4。

当要求的展开长度比较精确时，需要询问工厂或实际测试得到准确的折弯系数。

当r≥0.5t（图纸上明确规定或已知内弧半径r）时，展开长度可以按公式进行计算，见表1.5。

一. 图面展开步骤:审图建立文件档案确定图框幅面零件展开标注尺寸审核二. 图面展开之注意事项1. 展开方式要合理,尽可能减小不必要的工序及考虑加工方便性考虑实际加工工艺合理安排加工工序(孔与折边距离,压铆.折弯加工工艺.焊接加工工艺等),以上情形要考虑加工顺序的安排.2. 合理选择间隙及包边方式间隙及包边关系的选择的一般原则为:长边包短边,折弯展开间隙为0.2~1mm(根据板材板厚不同而取值不同)3. 必须合理考虑公差图面公差标注有如下几种:4. 对于门板类及盒体必须考虑毛刺方向对于该类零件的展开,必须要考虑毛刺,达到折弯后毛刺向里.对于一些大门板类零件设计时如未考虑烤漆掉挂工艺孔,而该类零件又无其它孔,在展开时考虑加开掉挂工艺孔.5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,画出剖面图6. 对于图面上不同孔径的孔为了加以区别应在图面上用字母分别标识,不同孔径采用不同的字母.7. 必须选择合理刀具;8. 考虑烤漆及喷粉膜厚;9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化尺寸标注规范化:在任一图面绘制好尺寸标注前都要对尺寸标注比例进行设置,设置公式为AXP=1(A>0,P>0,P为所设置值既overall scale值为P),尺寸文本字高为3.10. 材质,板厚要与表处方式相结合;11. 选择合适的图纸幅面;12. 特殊角度折弯系数及内R角变化要试验确定;13. 部分尺寸较多的地方可画出放大图以便清楚表达;14. 易出错的地方需重点提示,如不对称零件,部分零件可在展开图上画出折弯示意;15. 对于需保护的地方要加以标示.16. 拉丝件要标明拉丝方向.三. 展开图的绘制技巧1. 采用拼图的方式:①若有客户提供的有CAD图檔,我们可根据三视图选择适当的视图作为基准,然后将需要的视图移至到基准视图对应位置上,在拼的过程中一定要注意视图方向与板厚的加减.每拼一处使用拉伸命令(STRETCH)减一次折弯系数,完成后都要进行尺寸检查,发现错误及时修正.不要等到拼完后再来计算就很难找出错误的位置,在全部完成后再整体计算一次, 检查展开图时,一般先计算总体外形尺寸,然后按从左至右或从右至左一个一个尺寸的校对,每一处尺寸都不要放过.对于形状较难的图纸可以先用二手纸打印出来后进行检查,不对之处用笔作个记号,检查完后再对计算机数据作修改,修改完一处用笔标识一处,这样就可以减少错误发生的机率.拼图的主要优点是:节约时间,减少错误.②若客户没有给我们提供图檔时: 我们要先根据三视图确定一个视图作为基准,绘制出所需要部分,然后将其它视图上所需要的边分别绘制出来,再以第①点讲述的拼图方法完成展开.2. 对于冲网孔较多的料件绘制完展开图后,先不要标注尺寸,根据网孔的位置及数量将总长或总宽减小0.2~0.3㎜(视情况而定),防止孔被拉变形后尺寸会增大,这样可以保证总体尺寸,减小变形量.3. 对于孔位较多而杂的展开图:可采用分多人绘制,分别用不同的字母和不同的颜色表示,绘制时分别以同一坐标系为基准作参照,绘制完后选中同一基准点将两幅图拼加在一起即可,检查时按同一方向进行校对,可减少错误.如:戴西博的料件,就是采用多人分开绘制,然后拼加在一起.4. 对于图面用英寸标注尺寸的图面:绘制时外形采用英寸计算,绘制完成后整体放大25.4倍即可,对于圆孔或腰孔可用英寸计算出孔定位尺寸,先画出孔中心线,然后再转换为公制画出孔径大小.这样可以方便编程,减少小数字数.5. 在校对展开图需作修改时:可采用拉伸命令,先标注出修改前的尺寸,然后再拉伸至所需要位置尺寸,前后对照检查,可以明白是否完成修改.6. 特殊角度折弯系数及内R角变化要试验确定:对于一些不规则的折弯角度先根据理论值展开后,用试片先试折,以试验结果找出问题的原因所在来调整展开尺寸.另对于一此特殊板厚,不能确定折弯系数时,一定要试折测量,且要多次测量,得出正确结果,方可展开.。

钣金展开图的绘制技巧发布日期：2008-7-6 [ 收藏评论没有找到想要的知识 ]一. 图面展开步骤:审图建立文件档案确定图框幅面零件展开标注尺寸审核二. 图面展开之注意事项1. 展开方式要合理,尽可能减小不必要的工序及考虑加工方便性考虑实际加工工艺合理安排加工工序(孔与折边距离,压铆.折弯加工工艺.焊接加工工艺等),以上情形要考虑加工顺序的安排.2. 合理选择间隙及包边方式间隙及包边关系的选择的一般原则为:长边包短边,折弯展开间隙为0.2~1mm(根据板材板厚不同而取值不同)3. 必须合理考虑公差图面公差标注有如下几种:4. 对于门板类及盒体必须考虑毛刺方向对于该类零件的展开,必须要考虑毛刺,达到折弯后毛刺向里.对于一些大门板类零件设计时如未考虑烤漆掉挂工艺孔,而该类零件又无其它孔,在展开时考虑加开掉挂工艺孔.5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,画出剖面图6. 对于图面上不同孔径的孔为了加以区别应在图面上用字母分别标识,不同孔径采用不同的字母.7. 必须选择合理刀具;8. 考虑烤漆及喷粉膜厚;9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化尺寸标注规范化:在任一图面绘制好尺寸标注前都要对尺寸标注比例进行设置,设置公式为AXP=1(A>0,P>0,P为所设置值既overall scale值为P),尺寸文本字高为3.10. 材质,板厚要与表处方式相结合;11. 选择合适的图纸幅面;12. 特殊角度折弯系数及内R角变化要试验确定;13. 部分尺寸较多的地方可画出放大图以便清楚表达;14. 易出错的地方需重点提示,如不对称零件,部分零件可在展开图上画出折弯示意;15. 对于需保护的地方要加以标示.16. 拉丝件要标明拉丝方向.三. 展开图的绘制技巧1. 拼凑法对于孔种类其数量繁多如盒体类零件,在展开时先依零件图示视图1:1的比例绘出,然后将各视图选一些特征点将其组合,该法绘制展开图准确,效率高.2. 中性层法较大圆弧成型.较大角度异形折弯等展开时采取中性层法展开.3. 对称法形状结构呈对称性分布的零件在绘制展开图时采取对称展开,可大大减小绘图时间4. 特征点法两点定线的原理展开异形件,根据各个特征点首尾相互衔接达到所需的展开形状.。
