天圆地方展开图

天圆地方的加工
天圆地方用于通风管与通风机、空调器、空气加热器等设备的连接，以及由圆形断面变为矩形断面部位的连接。

天圆地方有正心和偏心两种。

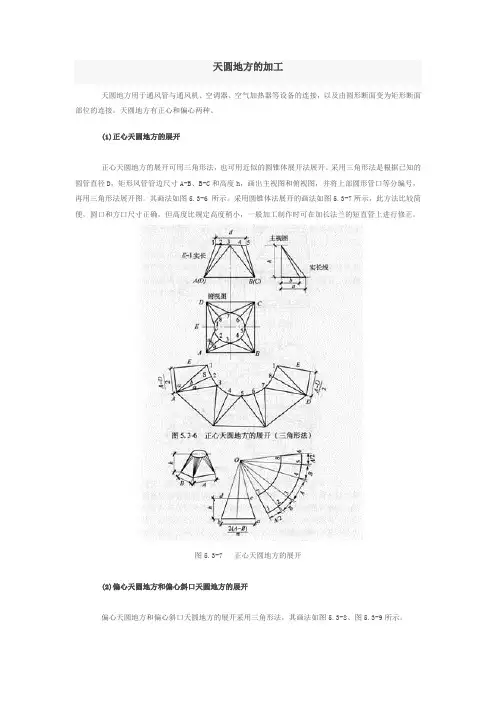

(1)正心天圆地方的展开
正心天圆地方的展开可用三角形法，也可用近似的圆锥体展开法展开。

采用三角形法是根据已知的圆管直径D，矩形风管管边尺寸A-B、B-C和高度h，画出主视图和俯视图，并将上部圆形管口等分编号，再用三角形法展开图。

其画法如图5.3-6 所示。

采用圆锥体法展开的画法如图5.3-7所示，此方法比较简便，圆口和方口尺寸正确，但高度比规定高度稍小，一般加工制作时可在加长法兰的短直管上进行修正。

图5.3-7 正心天圆地方的展开
(2)偏心天圆地方和偏心斜口天圆地方的展开
偏心天圆地方和偏心斜口天圆地方的展开采用三角形法，其画法如图5.3-8、图5.3-9所示。

(3)天圆地方展开后，应放出咬口量和法兰留量
天圆地方咬口折边后，应在工作台的槽钢边上凸起相应的棱线，然后再把，咬口勾挂、打实。

最后，找圆、平整。

相关链接：
∙弯头制作
∙来回弯制作
∙三通制作
∙法兰制作方法
∙风管与法兰的组装
防水材料
防水卷材
防水涂料
堵漏密封材料
刚性防水材料防水原材料。

展开图画法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

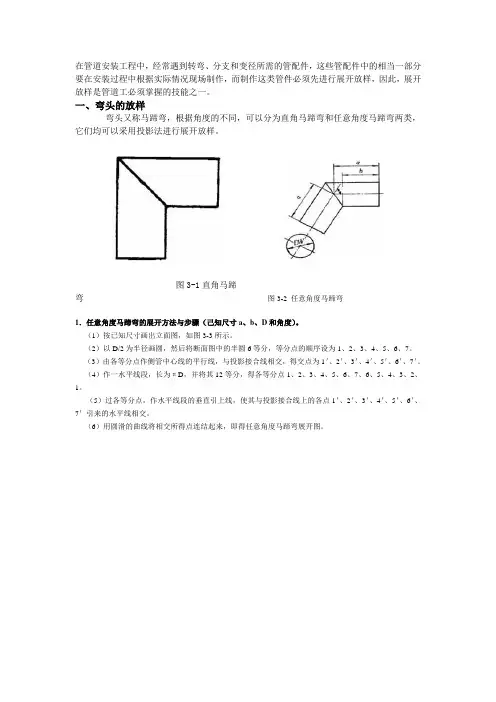

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

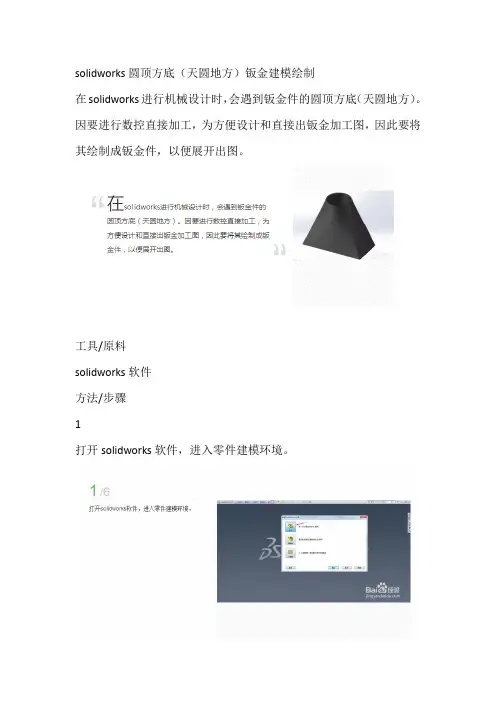

solidworks圆顶方底（天圆地方）钣金建模绘制在solidworks进行机械设计时，会遇到钣金件的圆顶方底（天圆地方）。

因要进行数控直接加工，为方便设计和直接出钣金加工图，因此要将其绘制成钣金件，以便展开出图。

工具/原料solidworks软件方法/步骤1打开solidworks软件，进入零件建模环境。

2在上视基准面绘制如下草图（注：1、须将草图断开（1mm为例），否则不能进行钣金放样折弯；2、草图一定不能出现直角，否则不能进行钣金放样折弯，需绘制圆角）。

绘制完成后退出草图。

3建立参考基准面：点击参考几何体，选择上视基准面，距离输入80mm。

4点击参考基准面1进行如下草图绘制。

（注：圆形要与下面方形开口方向一致，且开口大小相同）5选择钣金下面的放样折弯命令，依次选择草图1和草图2，并注意下面的厚度值（注：值要小于之前方底的圆角值才行）。

确定退出完成圆顶方底建模。

6点击展开命令可将其展开（再次单击展开即可恢复原状），在展开平面上点击右键出现如下图所示的菜单，选择输出到DXF/DWG即可直接生成数控加工的图纸。

END注意事项要绘制圆顶方底成功，一定要注意前面注内的内容。

如何绘制天圆地方的展开图作者：叮当发布时间：2013-02-17 浏览：38539“天圆地方”是钣金工程中的常用件，其模型如下图所示。

第一个图为偏心式天圆地方，第二个图为常规的天圆地方。

以往下料前都是通过手工的放样来绘制展开图，工作量大，工作效率低。

对于常规的天圆地方手工绘制还可以，对于偏心式天圆地方，手工绘制就显得十分复杂。

为了提高生产效率，减少劳动强度，我们采用了solidworks 三维软件绘制。

实践证明，利用该软件制作的天圆地方的展开模板不仅尺寸精准，而且方法简单、易操作。

2 具体步骤现以较复杂的偏心式天圆地方的模板制作为例简述该方法。

具体过程如下：第一步，画天圆地方的圆。

在SolidWorks里新建一个零件草图，并在左侧设计树里右键单击前视基准面，并选择菜单里的正视于图标如下图所示：然后在绘图区域中绘制如下图所示的天圆地方的圆，圆的半径为R （这里我们取80）。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。

（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个°的角，即∠AOK、∠KOC、∠COD与∠DOE。

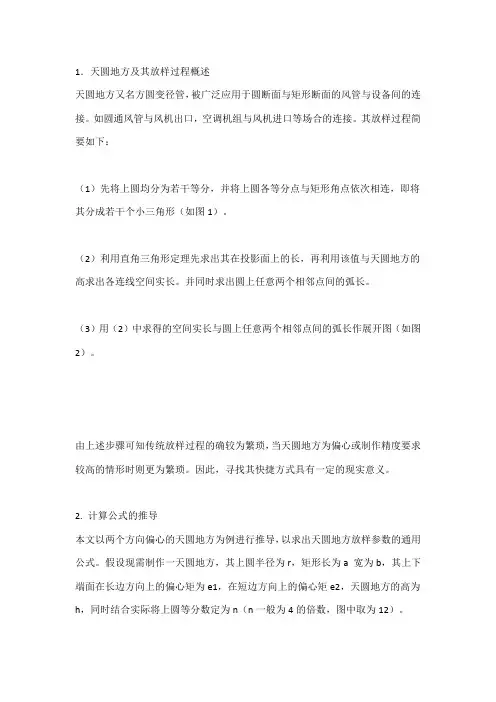

1．天圆地方及其放样过程概述天圆地方又名方圆变径管，被广泛应用于圆断面与矩形断面的风管与设备间的连接。

如圆通风管与风机出口，空调机组与风机进口等场合的连接。

其放样过程简要如下：（1）先将上圆均分为若干等分，并将上圆各等分点与矩形角点依次相连，即将其分成若干个小三角形（如图1）。

（2）利用直角三角形定理先求出其在投影面上的长，再利用该值与天圆地方的高求出各连线空间实长。

并同时求出圆上任意两个相邻点间的弧长。

（3）用（2）中求得的空间实长与圆上任意两个相邻点间的弧长作展开图（如图2）。

由上述步骤可知传统放样过程的确较为繁琐，当天圆地方为偏心或制作精度要求较高的情形时则更为繁琐。

因此，寻找其快捷方式具有一定的现实意义。

2. 计算公式的推导本文以两个方向偏心的天圆地方为例进行推导，以求出天圆地方放样参数的通用公式。

假设现需制作一天圆地方，其上圆半径为r，矩形长为a 宽为b，其上下端面在长边方向上的偏心矩为e1，在短边方向上的偏心矩e2，天圆地方的高为h，同时结合实际将上圆等分数定为n（n一般为4的倍数，图中取为12）。

建立三维坐标本文通过建立三维坐标将原来所需的两次计算减为经一次计算即可得出结果。

先以X轴平行于矩形长边，Y轴平等于矩形短边，Z轴过圆心并平行于天圆地方的高，建立三维直角坐标系。

同时根据实际情况将圆周进行n等分，并将各等分点与矩形角点相连（如图1）。

则各相关点的坐标分别为：A（，，0）；B（，，0）；C（，，0）；D（，，0）；E(，0，0)；Fi（rcosiθ，rsiniθ,h）其中i=0，1，…n；θ=2π/n。

如图所示A、B、C、D为矩形角点，E为AD与X轴的交点，F为圆上等分点。

公式推导：结合上述各点坐标再利用空间两点间的距离公式可求出各连线在空间实长：AFi= 其中i=0，1，…，n/4；BFi= 其中i=n/4，n/4+1，…，n/2；CFi= 其中i=n/2，n/2+1，…，n/4；DFi= 其中i=3n/4，3n/4+1，…，n；EF0= ；FiFi+1= 其中i=0，1，…，n-1。

引言：计算机辅助设计（如：Solidworks/Radan/Ug/ProE/Catia等）在钣金加工行业中的普遍使用，导致众多刚从事钣金设计人员可以轻松的通过软件将零件展开，但却不知道其展开原理，本文就钣金件的展开图绘制作了一简要说明。

一．什么是展开图展开图的立体表面可看作由若干小块平面组成，把表面沿适当位置裁开，按每小块平面的实际形状和大小，无褶皱地n开在同一平面上，称为立体表面展开，展开后所得的图形称为展开图，工作过程俗称放样，其主要目的是为下料做准备，常用的展开作图有平行线法，放射线法和三角形法等。

使用哪种方法做展开图恰当，应视构件表面形状而定。

二．常见绘制办法1．平行线法展开Ø 平行线法展开的基本原理平行线展开的原理是将零件的表面看作由无数条相互平行的素线组成，取两相邻素线及其两端所围成的微小面积作为平面，只将第一小平面的真实大小，依次画在平面上，就得到了表面的展开图。

Ø 平行线法展开的特征只有当圆柱形状形体所有彼此平行的素线都平行于某个投影面时，平行线法展开才可以应用Ø 平行线法展开的作图步骤A．任意等分断面图。

B．在与该视图素线垂直方向上截取一线段使其长度等于正断面C．将交点依次连接，完成展开图2．放射线展开法Ø 放射线展开法的原理Ø 放射线展开法的作法l 针对素线有同一顶点的锥面，根据其结构，依照一定的规则，将该曲面划分为N个共一顶点、彼此相连的三角微面元；对每个三角曲面元，都用其三顶点组成的平面三角形逐个替代，即用N个三角形替代整个曲面，其替代误差随着N的增加而减小；l 在同一平面上按同样的结构和连接规则组合画出这些呈放射状分布的三角形组，逐步得到模拟整个曲面的近似展开图形；因为共一顶点这些三角形的边形成一组放射线；l 利用这一组放射线我们可以将其他相似的展开曲线、开孔线等画出来；l 确定替代元的数量N是很重要的实际问题，N过大，增大工作量和劳动时间；N太小，精度达不到要求；N一般根据误差大小、加工工艺和材料性质等因素通过实践选择。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

下料展开基本方法38 天圆地方展开图话题:天圆地方展开图计算方法情况说明尺寸钣金件下料(展开)基本方法一. 放样及其基本原理放样又叫放大样。

就是依据施工图纸要求，按正投影的原理把构件图画到地板、样板或钢板上，通过气割或剪切方法形成下料件。

1. 放样图放样图有与施工图不同的特点:放样比例一般只限于1:1;选用适当划线工具划线，利于下序加工;放样时可添加、借用必要辅助线，不划与下料尺寸无关的图纸线;放样的目的在于精确地反映实物、变形前实物形状;放样必须考虑钢板厚度对下序加工的影响，适当加、减预留量等。

2. 常用几何线、形的画法1/ 垂直线画法:1)用划规在直线上画垂直线。

(图1.2-1)2)用30?角斜边等于对边2倍的几何定理(三规求方法)，用划规画垂直角线。

(图1.2-2)3)采用半圆法用划规画垂直角线。

(图1.2-3)4)用(勾3、股4、玄5)勾股玄定理，用钢板尺画垂直角线。

(图1.2-4)2/ 平行线画法:1)切线法，用钢板尺、划规画平行线。

(图1.2-5)2)等距法，用钢板尺画平行线。

(图1.2-6)3/ 夹角平分线。

用钢板尺、划规画角度平行线。

(图1.2-7)4/ 三边定尺，画三角形。

用钢板尺、划规画三角形。

(图1.2-8)5/ 四边定尺，平移平行线画长矩形。

用钢板尺、地规画四边形。

(图1.2-9)6/ 等分直线段。

用钢板尺、划规、直角尺画线段等分线。

(图1.2-10)7/ 等分圆弧段(分度)。

1)平分玄法。

用钢板尺、划规画弧线等分段。

(图1.2-11)2)渐近法。

用划规分别选玄长，画弧线等分段。

(图1.2-12)3. 点、线、弧间的连接方法1/ 已知三点的同心圆。

用钢板尺、划规补画同心圆。

(图1.3-1)2/ 已知R尺寸画两相交线圆弧。

用钢板尺、划规画夹角圆弧。

(图1.3-2)3/ 圆管斜口边(迂回弯头中心辅助线)。

用钢板尺、划规画迂回线。

(图1.3-3)4. 心形、蛋圆形、制动销形的画法1/ 心形。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

天圆地方的简易画法
天圆地方是一种简易的画法，在纸上可以用一笔勾勒出。

首先，
我们需要准备一张白纸和一支黑色的画笔或者钢笔。

然后，从纸的左
上角开始，以一个小圆圈作为起点。

接下来，从这个小圆圈的右边开始，画一条弧线，向下延伸至纸的底部，然后再向左上方画一条弧线，回到小圆圈的位置。

此时，我们可以看到已经勾勒出了较大的圆形。

接着，从小圆圈的上方向右上方画一条线，然后再顺时针方向画一条
弯曲的弧线，最后回到小圆圈的位置。

这样，我们就完成了天圆地方
的简易画法。

这幅画没有复杂的线条和图案，但却能表达出宇宙的无
限和地球的广袤。

它的魅力在于简洁和纯粹，让人感受到天地间的神
秘和宁静。

希望这个简易的画法能给你带来无限的想象和创作灵感。

小议天圆地方中图分类号：[f287.2] 文献标识码：a 文章编号：小议天圆地方前言在钣金展开放样中，有一类方圆过渡接头，俗称“天圆地方”。

这种构件广泛存在于各类工业管道中，是常用构件之一，那么它是如何方圆过渡的呢？1、正天圆地方下面以一个正天圆地方来说明它的成形原理。

首先画出天圆地方如图1，图中a、d点为圆的象限点，b、c为线段bc的端点。

连接ab、ac、cd，因为是正天圆地方，其余处于此处相同，因此只讨论此处成形原理即可。

2、天圆地方成形原理我们知道一个点和一个直线可以确定一个平面，因此点a与线段bc可以确定一个平面，abc是一个平面三角形。

ad这段曲线是1/4圆弧，它与c点所形成的面只能是曲面。

这个曲面在一些钣金展开放样的书籍中认为是不可展曲面，还有些书中只是说明如何展开，没有说明这是一个什么曲面。

要想说明这个曲面，我们先回顾一下有关的基础知识：a、曲面上相邻两素线如果平行或相交，则该曲面为可展曲面，否则为不可展曲面。

b、一直母线沿一曲导线运动并始终通过一定点所形成的曲面称为锥面。

c、当锥面的曲导线为圆，锥顶点与圆心的连线又不垂直于圆时，所形成的锥面称为椭圆锥面。

d、由于锥面上相邻两素线为过锥顶的相交两直线，所以锥面是可展曲面。

再来看看天圆地方的曲面部分，它是一直母线沿曲导线圆并始终通过一定点c所形成的曲面，oc连线不垂直于圆，因此这个曲面是椭圆锥面。

从图1可以看出这个曲面是椭圆锥面的一部分。

图13、天圆地方的构成通过以上分析，我们可以得到这样的结论：天圆地方是由四个三角形和四个曲面组成，其中曲面是椭圆锥的一部分，是可展曲面。

4、天圆地方的展开天圆地方的展开方法在有关钣金展开的书籍中都有详细介绍，在此不做讨论，下面介绍一些有别于传统的展开方法。

4.1、在autocad中做展开。

在autocad中也可以按照传统方法展开，只不过放样是在电脑上进行，其他都没有什么变化。

但在autocad中还有一种简单快捷的方法：立体线框法。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350，高为150，如下图：2、对顶圆进行16等分，并把等分点连接到矩形顶点上，依次对等分线标记颜色，如下图：3、对顶圆与，底面矩形添加中心线，如下图：4、做出第一条白色线的垂直投影距离为120.83mm，如下图:5、依次做出各条线的投影距离，白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图：6、把第5步投影的距离放到直角三角形中，如下图：7、对三角形斜边长度进行测量，蓝色为230.79mm,淡绿色196.72，白色192.61mm，粉色174.55mm，红色172.93mm,如下图:8粉色红色白色，如下图：9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分，所以圆上相邻两点的弦长相等，弦长为48.77mm，如下图：11、以A点为圆心，圆的半径为淡绿色斜线长度196.72mm；以O点为圆心，以弦长48.77mm为半径做圆，两圆相交于E 点，连接直线AE,如下图：12、以A点为圆心，圆的半径为粉色斜线长度174.55mm；以E点为圆心，以弦长48.77mm为半径做圆，两圆相交于F 点，连接直线AF,如下图：13、以A点为圆心，圆的半径为红色斜线长度172.93mm；以F点为圆心，以弦长48.77mm为半径做圆，两圆相交于G 点，连接直线AG,如下图：14、11、以A点为圆心，圆的半径为白色斜线长度192.61mm；以G点为圆心，以弦长48.77mm为半径做圆，两圆相交于J 点，连接直线AJ,如下图：15、以A点为圆心，圆的半径为矩形短边长220mm；以J 为圆心，以D到A点距离192.61mm为半径做圆，两圆相交于K点，连接直线AJ、JK,如下图：16、对天圆地方进行放样，另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心，圆的半径为红色斜线长度172.93mm；以j点为圆心，以弦长48.77mm为半径做圆，两圆相交于l 点，连接直线kl,如下图：18、以K点为圆心，圆的半径为粉色斜线长度174.55mm；以L点为圆心，以弦长48.77mm为半径做圆，两圆相交于Z 点，连接直线kZ,如下图：19、按18的方法依次做出淡绿色、蓝色的放样线，如下图：20、因为矩形另一长边为350mm,所以K为圆心，做半径为350mm的圆；以V点为圆心，半径通过K点做圆，两圆橡胶于Y点，做vm垂直于Yx,mx等于175mm,如下图：21、对其镜像，连接各端点，完成天圆地方放样，如下图：。

一、弯头的放样弯头又称马蹄弯，按照角度的不合，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采取投影法进行展开放样.之五兆芳芳创作图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开办法与步调（己知尺寸a、b、D和角度）. （1）按已知尺寸画出立面图，如图3-3所示.（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7.（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇.（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1.（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交.（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图.图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样办法相似.图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，按照中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外不雅越圆滑，对介质的阻力越小，但制作越困难.1、90°单节虾壳弯展开办法、步调：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线.（2）将∠AOB平分红两个45°，即图中∠AOC、∠COB，再将∠AOC、∠°的角，即∠AOK、∠KOC、∠COD与∠DOE.（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分.（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节.（5）在OB的延长线的标的目的上，画线段EF，使EF＝πD，并将EF 12等分，得各等分点l、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线.（6）以EF上的各等分点为基点，辨别截取11＇、22′、33′、44′、55＇、66′、77＇线段长，画在EF相应的垂直线上，得到各交点1′、2′、3＇、4′、5＇、6＇、7＇、6′、5＇、4′、3＇、2′、1′，将各交点用圆滑的曲线依次连接起来，所得几何图形即为端节展开图.用同样办法对称地截取11＇、22′、33′、44′、55＇、66′、77＇后，用圆滑的曲线连接起来，即得到中节展开图，如图3-5所示.图3-5 90°单节虾壳弯展开图2、90°两节虾壳弯展开图从展开图可以看出，其展开画法与单节虾壳弯的展开法相似，只是将∠AOB＝90°等分红6等份，即∠COB＝15°，其余请大家参考单节虾壳弯的展开画法.图3-6 90°两节虾壳弯展开图三、三通管的展开1、等径直角三通管展开图作图步调如下：1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出.2）6等分担I断面半圆周，等分点为l、 2、 3、 4、 3、2、l.由等分点引下垂线，得与结合线1′－4＇—l′的交点.3）画管I展开图.在CD延长线上取l－l等于管I断面圆周长度，并12等分.由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图.4）画管Ⅱ展开图.在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB.在B′B〃线上取4－4等于断面1／2圆周. 6等分4－4，等分点为4、 3、2、 l、 2、 3、4，由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管Ⅱ开孔实形.A′B＇B″A″即为所求管Ⅱ展开图.图3-7 等径直角三通管展开图2、异径直交三通管展开作图办法和步调：1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆.2）将支管上半圆弧6等分，标注号为4、3、2、1、2、3、4.然后从各等分点向上向下引垂直的平行线，与主管圆弧相交，得出相应的交点4＇、3＇、2＇、1＇、2＇、3＇、4＇.3）将支管图上直线4--4向右延长得AB直线，在AB上量取支管外径的周长（πD），并12等分之，自左向右等分点的顺序标号是1、2、3、4、3、2、1、2、3、4、3、2、1. 4）由直线AB上的各等分点引垂直线，然后由主管圆弧上各交点向右引水平线与之相交，将对应点连成滑腻曲线，即得到支管展开图（俗称雄头样板）.5）延长支管圆中心的垂直线，在此直线上以点1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°、3°、2°、1°. 6）通过这些交点作垂直于该线的平行线，同时，将支管半圆上的6根等分垂直线延长，并与这些平行直线相交，用滑腻曲线连接各交点，此即为主管上开孔的展开图样.图3-8 异径直交三通展开图3、同径斜交三通管的展开作图办法和步调如下(已知主管与支管交角为α)（1）按照主管直径及相交角α画出同径斜三通的正面投影图（主视图）.（2）在支管的顶端画半圆并6等分，得各等分点1、2、3、4、5、6、7，过各等分点作斜支管轴心线的平行线交支管与主管相交线于1＇、2＇、3＇、4＇、5＇、6＇、7＇.（3）在支管直径17线段的延长线的标的目的上，作直线AB＝πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1. （4）过AB线段的各等分点1、2、3、4、5、6、7、6、5、4、3、2、1作AB的垂线，再过主管与支管的相交点1＇、2＇3＇、4＇、5＇、6＇、7＇作线段AB的平行线，依次对应于各点1″、2″、3″、4″、5″、6″、7″，将所得交点用圆滑曲线连结起来，所得几何图形就是支管展开图（即雄头样板）.（5）在主管右断面图上画半圆；由支管与主管的相交点1＇、2＇3＇、4＇向右引主管轴心线的平行线，将主管断面图的半圆分红6分，交于a、b、c、d点.(此步也可省略)（6）在三通主管下面作一条线段7°1°平行于三通主管轴心线，以7°1°为中心上下依此截取ab、bc、cd的弧长，并作7°1°的平行线段，再过1＇、2＇、3＇、4＇、5＇、6＇、7＇各点作三通主管轴线的垂直引下线，依此相交于1°、2°、3°、4°、5°、6°、7°将所得交点用圆滑曲线连结起来，所得几何图形就是主管开孔的展开图（即雌头样板）.图3-9 同径斜交三通管的展开图四、大小头的展开1、同心大小头的展开办法一：放射线法展开步调：（图3-10）（1）运用正投影原理画出同心大小头的立面图；（2）以ac为直径作大头的半圆并6等分，每一等分的弧长为A；（3）延长ab、cd交于O点；（4）以O为圆心，辨别以Oa、Ob为半径画弧EF、GH，截取EF=12A，连结OE、OF，所得几何图形EFHG即为要展开的大小头展开图.图3-10 同心大小头展开图办法二：利用三角形求实长法的展开步调：（1）按已知尺寸画出主视图和仰望图，将其上、下口分红12等分，使概略组成24个三角形.（2）采取直角三角形法求出l－2＇线的实长.（3）依照已知三边作三角形的办法，便可得到如图3-11所示同心大小头的展开图.图3-11 同心大小头展开图2、偏心大小头的展开步调（图3-12）：（1）运用正投影原理画出偏心大小头的立面图；（2）延长7-A及1-B交于O点；（3）以1-7为直径画半圆并6等分，得等分点1、2、3、4、、5、6、7；（4）以7为圆心，以7到半圆各等分点的距离为半径画同心圆弧，辨别与直线17相交得交点为2＇、3＇、4＇、5＇、6＇；（5）自O点连接O6＇、O5＇、O4＇、O3＇、O2＇的连结线交AB 于6″、5″、4″、3″、2″各点；（6）以O为圆心，以O7、O6＇、O5＇、O4＇、O3＇、O2＇、O1为半径作同心圆弧；（7）在O7为半径的圆弧上任取一点7＇，以7＇为起点，以大头半圆等分的弧长为线段长，顺次阶梯地截得各同心圆弧交于6＇、5＇、4＇、3＇、2＇、1＇、2＇、3＇、4＇、5＇、6＇、7＇；（8）以O为圆心，辨别以OA、O6″、O5″、O4″、O3″、O2″、OB为半径，辨别画圆弧顺次阶梯地与于O7＇、O6＇、O5＇、O4＇、O3＇、O2＇、O1＇各条半径线相交于7″、6″、5″、4″、3″、2″、1″、2″、3″、4″、5″、6″、7″各点，用圆滑曲线连结所有交点，所得几何图形就是偏心大小头的展开图；图3-12 偏心大小头展开图五、天圆地方的展开步调 l）按已知尺寸画山主视图和仰望图，并3等分仰望图1/4圆周，得等分点为l、2、3、4，连接各等分点与B.2）求实长线.作EF、D＇Η′延长线的公垂线GH，截取H－l（4）、H－2（3）等于仰望图中B—1（B－4）、B－2（B－3），连接G－l （4）、G－2（3），即得仰望图中的b、c线实长b＇、c＇.3）画展开图.画AB线段等于仰望图中的AB长，以A、B为圆心，实长b′为半径辨别画圆弧相交于l点.以B为圆心，实长c＇为半径画圆弧，与以l为圆心，仰望图等分弧长为半径顺次画弧交于2、3 两点.以3为圆心，等分弧长为半径画圆弧，与以B为圆心，b＇为半径画圆弧交于4点.以4为圆心b＇为半径画圆弧，与以B为圆心仰望图AB长为半径画圆弧交于C点；用同样办法求出3、2、1点.以1为圆心，主视图h ＇为半径画弧，与以C为圆心，1/2CD为半径画圆弧交于J点；用同样办法求出左边各点，以直线或曲线连接各点，即得所求展开图.图3-13 天圆地方展开图折床使用的下模V槽通常为5TV,如果使用5T-1V则折弯系数也要相应加大, 如果使用5T+1V则折弯系数也要相应减小.(T暗示料厚,具体系数拜见折床折弯系数一览表)折弯系数一览表6.3.3 折弯的加工规模：折弯线到边沿的距离大于V槽的一半.如的资料使用4V的下模则最小距离为2mm.下表为不同料厚的最小折边：注：①如折边料内尺寸小于上表中最小折边尺寸时,折床无法以正常方法加工,此时可将折边补长至最小折边尺寸,折弯后再修边,或考虑模具加工.②当靠近折弯线的孔距小于表中所列最小距离时,折弯后会产生变形:反折压平：当凸包与反折压平标的目的相反,且距折弯线距离L≦2.5t,压平会使凸包变形,工艺处理:在压平前,将一个治具套在工件下面,治具厚度略大于或等于凸包高度,然后再用压平模压平.电镀工件的折弯必须注意压痕及镀层的脱落(在图纸上应作特别说明).段差从图中可看出段差的干与加工规模.按照成形角度分为直边断差和斜边断差,加工方法则依照断差高度而定.直边断差:当断差高度h小于倍料厚时采取断差模或易模成形,大于倍料厚时采取正常一正一反两折完成.斜边断差:当斜边长度l小于倍料厚时采取断差模或易模成形,大于倍料厚时采取正常一正一反两折完成.直边断差斜边断差以，钨极氩弧焊一般只适于焊接厚度小于6mm的工件.根本符号是暗示焊缝横截面形状的符号.国标GB324-88中规则的13种根本符号见表7-3.焊缝帮助符号是暗示焊缝概略形状特征的符号.国标GB324-88中规则的三种帮助符号见表7-4.焊缝帮助符号是为了弥补说明焊缝的某些特征而采取的符号.国标GB324-88中规则的弥补符号见表7-5.焊缝尺寸符号是暗示坡口和焊缝各特征尺寸的符号.国标GB324-88中规则的16个尺寸符号见表7-6.表7-5:焊缝弥补符号表7-6﹕焊缝尺寸符号a.1 根本要求﹕完整的焊缝暗示办法除了上述根本符号﹐帮助符号﹐弥补符号以外﹐还包含指引线﹐一些尺寸符号及数据.焊缝符号和焊接办法代号必须通过指引线及有关规则才干准确的暗示焊缝.指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线﹐另一条为虚线)两部分组成..2 箭头和接头的关系﹕下图实例给出接头的箭头侧和非箭头侧的寄义﹕.3箭头线的位置箭头线相对焊缝的位置一般没有特殊要求﹐但标注V﹑单边V ﹐J形焊缝时﹐箭头线应指向带有坡口一侧的工件.需要时允许箭头线弯折一次..4 基准线的位置基准线的虚线可以画在基准线的实在线侧或下侧﹐基准线一般应与图样的底边平行﹐但在特殊条件下也可与底边垂直..5 根本符号相对基准线的位置如果焊缝和箭头线在接头的同一侧﹐行将焊缝根本符号标在实线侧.如下图﹕表7-3 :焊接根本符号7.6.6手工电弧焊、氩弧焊与CO2庇护焊优缺点比较定义:其中的一零件为抽孔,另一零件为色拉孔,通过铆合模使之成为不成装配的连接体.优越性:抽孔与其相配合的色拉孔的自己具有定位功效.铆合强度高,通过模具铆合效率也比较高.缺陷:一次性连接,不成装配.注:抽孔铆合的数据及相关说明详见(抽孔铆合数据表).当图面处理失误,抽孔的高度没有达到时,导致无法铆合或铆合强度不敷,可通过减小壁厚来解救.其中的一零件为抽孔,另一零件为色拉孔,通过铆合模使之成为不成装配的连接体.优越性:抽孔与其相配合的色拉孔的自己具有定位功效.铆合强度高,通过模具铆合效率也比较高.1注: 抽孔铆合一般原则H=T+T’+(0.3~0.4)当T≧时,抽孔壁厚取0.4T. 当时,通常抽孔壁厚取0.3mm.H’通常取±7.8 拉钉铆接:.1拉钉分为平头,圆头(也称伞形)两种, 平头拉钉的铆接其中与拉钉头接触的一面必须是色拉孔.,圆头拉钉的铆接其接触面均为平面..1.2 定义：通过拉钉将两个带通孔的零件,用拉钉枪拉动拉杆直至拉断使外包的拉钉套外涨变大,从而使之成为不成装配的连接体.注:通常零件的通孔比拉钉标称直径D大0.2~0.3mm.拉钉孔中心距边沿的距离大于2倍的拉钉孔大小,此时铆合强度最佳,如偏小则强度大打折扣.注: (1)平头拉钉主要用于概略要求严,概略不得有凸出的冲件连接.冲件上有色拉孔镶嵌平头拉钉的平头,使其平头不露出冲件概略.(2) 拉钉可通过发黑或其它处理以满足客户要求使之与组装工件的颜色相匹配.7.9 铆螺母、铆螺钉的根本要求①、原则上小于1mm的板不作压铆处理；②、压铆台阶越小，其铆接牢固性就越差，因此压铆后的螺母、螺钉台阶面应与板面平齐（应选择铆螺母、铆螺钉台阶高度与板厚接近且小于板厚效果最好）；③、压铆的接牢固性没有涨铆好，除有特殊要求外尽可能选用涨铆螺母；④、板厚大于一般不必六角头压铆螺钉，改用圆头压铆螺钉；以包管压铆头压后平整度；⑤、对英制铆螺母、铆螺钉用得很少，在此手册里不作详细说明，客户来图有要求时参照供给商提供的尺度使用.⑥、M5以下圆头压铆螺钉，适于铆接板厚板;M6圆头压铆螺钉，适于铆接的板;M8圆头压铆螺钉，适于铆接厚mm以上的板;铆螺母、铆螺钉连接底孔汇总表标识:S-M3-1适于的板标识:ZS-M3-1.5 适于的板,六角头涨铆螺母一般适用于铜排涨铆8罕有的概略处理8.1磷酸盐皮膜处理用酸式磷酸盐处理金属零件时,在其概略上得到磷酸盐笼盖层,称为磷化. 磷化膜具有耐磨性并可下降磨擦系数还可以提高电绝缘性能.8.1.1 目的: 避免金属腐化.8磷化进程中产生的缺陷及原因xx磷化处理工艺要求:磷化膜颜色应是灰色至浅深灰色.膜层必须连续,均匀,结晶细致,无疏松膜严重挂灰划伤白点手印锈斑8金属钝化金属概略的钝化就是用化学办法,使金属概略形成一种钝化膜,这种钝化膜在一般大气中能耐腐化以防金属在防腐施工前生锈,这种改良金属概略的办法称为钝化. (铝材的钝化前一般采取化学氧化)经常使用钝化剂:硝酸盐, 亚硝酸盐,铬酸盐,重铬酸盐等.8缺陷:磷酸盐处理对零件的自己影响不大,但对普通材质的五金零件具有腐化作用,因此必须考虑五金零件的铆合工艺安插.氧化作用:一般用来提高零件概略的抗蚀能力,并得到美丽的外不雅,如五金零件,弹簧,铝材等的氧化发黑.(对零件尺寸及精度无显着影响)铝材阳极氧化:能显着提高铝及其合金制品的耐蚀性,耐磨性,同时吸附涂料与色料的能力也很强8.3喷砂处理8干式喷砂处理:利用压缩气体或高速旋转的叶轮,将磨料加快冲墼基体概略,去除油污,锈及残留物,使基体概略清洁,粗化,还能使概略产生内应力,对提高疲劳强度有利.8.3.2 砂粒的种类及主要成分:注: 非喷涂区涂刷防粘涂料,以便喷涂完毕后,此位置的涂层能够迅速去除.8.4拉丝处理8拉丝的工艺处理:(1) 不合型号的砂纸所形成的纹路也不一样,砂纸的型号越大,砂粒越细所形成的纹路也就越浅,反之, 砂纸的型号越小,砂粒越粗所形成的纹路也就越深.因此在工程图面上必须注明砂纸型号.(2) 拉丝具有标的目的性:工程图面上必须注明是直纹还横纹拉丝(用双箭头暗示).(3) 拉丝工件的拉丝面不克不及有任何凸起部分,不然会将该凸起部分拉平.注: 一般情况下拉丝后须再作电镀,氧化等处理.如:铁材电镀, 铝材氧化.由于拉丝机的缺陷,小工件及工件上有比较大的孔时,须考虑设计拉丝治具,以避免拉丝后,导致工件质量不良.8.4.2拉丝机功效及注意事项:在拉丝前须按照资料的厚度调整拉丝机至适当高度.输送带速度越慢,研磨得越细,反之越粗.进给深度太大,则工件概略会烧伤,因此每次进给不该太多,应在左右. 压筒的压力太小,会压不紧工件,工件受滚轮离心力作用被甩出来,压力太大会加大研磨阻力,影响研磨效果. 拉丝机有效拉丝宽度不超出600mm.如果长度标的目的大于600mm而宽度标的目的小于600mm则必须注意拉丝标的目的,因拉丝标的目的是沿资料进给标的目的.8.5电镀8在工件的概略镀上一层金属薄膜,使其具有防腐,耐磨,润滑,电导性等作用. 如: 镀白锌,彩锌,镀铜等8不合资料的镀层规格注：镀层脱落的原因有 1.工件镀前清洗不完全 2.镀液不良有杂质等.8.6喷涂8烤漆8.6.1 烤漆前的概略处理:除锈,除油,磷化处理.烤漆对工件一般要求及工艺处理:(1)烤漆对工件概略要求平整,凹凸不服影响外不雅.(2)在要求的烤漆面上如有通孔,工艺安插时须对该孔作单边加处理,以避免因烤漆导致该孔减小.(3)在烤漆面如有通孔螺柱,螺母及直接攻芽螺纹则须注明并特别提醒注意以避免烤漆粘附在螺纹上而导致不良.(4)烤漆后的工件一般不克不及受外界的冲击力,如折弯,冲压等.以避免烤漆层脱落.(5) 烤漆工件的概略(6)烤漆的查验办法:用单面刀片割刺漆膜,纵横各四条,线距1mm 形成边长为1mm 的小方格9个随后用胶纸贴紧压实,然后用力突然向斜上方拉开,不雅察漆膜.8.6.2华为概略处理代码简介 8.7丝印8.7.1 丝印的工艺要求及注意事项:(1) 丝印工序通常为最后一道加工工序(下一道工序为组装),而在丝印前都有经过概略处理.如:电镀,烤漆,氧化等概略处理.(2) 丝印工件的概略虽可有凸起部分但所要求丝印的区域不克不及凹凸不服,在丝印区域邻近不克不及又有尖利棱角以免丝印时导致丝网破裂.(3) 工件的丝印必须要有定位,工艺安插时必须考虑丝印时能否认位.需要时可追加定位治具. (4) 丝印后的工件必须经过烤炉烤,因此工件上不克不及有任何经低温而受损伤的物体. 8.8. 抛光8.8.1 优越性:如普通的不锈钢抛光后可得到类似镜子一样光明的概略. 点焊后的工件出现熔渣可利用抛光机去除,如用砂轮机则容易磨成凹凸不服的平面.9 五金件规格工艺处理BSO-440-8-ZI 盲孔螺柱 (SO-440-8-ZI 为通孔螺柱) 每英吋长有40个芽. 资料说明:螺柱类: SO 暗示钢, SOS 暗示不锈钢, SOA 暗示铝材.螺母类: S暗示碳钢, CLS暗示不锈钢, CLA暗示铝材.浮动螺母类: AS暗示碳钢, AC暗示不锈钢, LAS暗示碳钢, LAC暗示不锈钢.螺钉类: FH暗示钢, FHS暗示不锈钢, FHA暗示铝材.与M3的区别:都是M3的芽,但的壁厚比M3大,即底孔不一样.螺柱6440与440的区别: 即6440的壁厚比440大.6440的底孔为 而440的底孔为9.1.3 铝材上铆螺母容易松动,在工程图面上应特别说明(如用扭力器测试).9.1.4 螺母压入资料太浅或资料太薄均会导致松动.不合规格的螺母与最小板厚的对应关系:例: 螺母S-440-(2)-ZI的最小板厚是与代号(2)相对应的.五金零件类的底孔尽可能用模具或NCT加工.LASER加工的底孔留有微小的结点.自攻芽规格注:1.自攻芽之底孔与材质,料厚,旋合比有关.以上底孔为平面预孔,如有抽形须作适当的调整!9.2螺纹底孔、翻边底孔当前工序为数控冲时请冲底孔，若直接由普通冲打≤M4翻边孔时不必打底孔.抽孔、攻芽小径(底孔)参数公制注②抽孔高度不小3倍螺距③料厚小于时抽孔的壁厚为料厚料厚在之间时抽孔的壁厚为倍料厚料厚大(等)于时抽孔的壁厚为倍料厚攻芽应注意的事项:9.2.2.1 当资料需直接攻芽时,最好不必LASER割底孔,因为LASER割孔时将资料淬火(LASER切割属于热切割)而峦硬,使攻芽相当困难,不锈钢,模具钢则更明显,解决办法:可考虑先LASER割小孔,再将孔扩成所需的底孔,如果客户同意可将孔的两面辨别倒色拉孔(针对太硬的资料而言.例:不锈钢,模具钢等),但最少必须有3个芽距.9.2.2.2 攻芽机的加工规模X*Y=900*1000mm,如果工件有多处攻芽且与机床的接触面无凸出部分,则可考虑用自动攻芽机,特别是小工件可考虑先攻芽(一片料上含几个工件)再二次加工,这样加工的效率很是高.10、经常使用的板金资料代号对照表12、GB/T 1804--92“一般线性尺寸的未注尺寸公役”见下表：。
