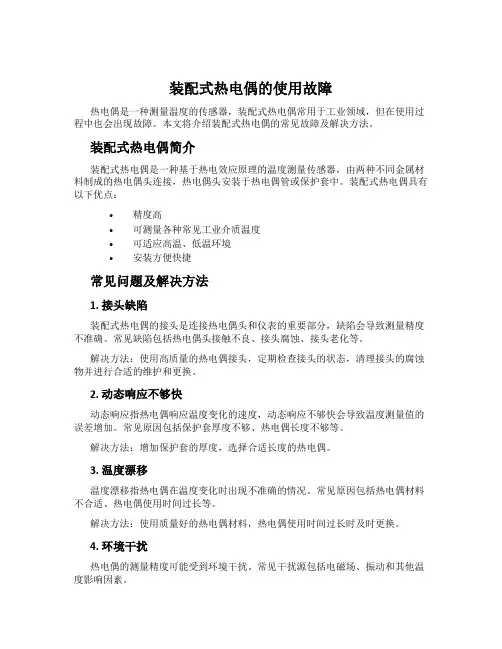

装配式热电偶的使用故障热电偶是一种测量温度的传感器，装配式热电偶常用于工业领域，但在使用过程中也会出现故障。
本文将介绍装配式热电偶的常见故障及解决方法。
装配式热电偶简介装配式热电偶是一种基于热电效应原理的温度测量传感器，由两种不同金属材料制成的热电偶头连接，热电偶头安装于热电偶管或保护套中。
装配式热电偶具有以下优点：•精度高•可测量各种常见工业介质温度•可适应高温、低温环境•安装方便快捷常见问题及解决方法1. 接头缺陷装配式热电偶的接头是连接热电偶头和仪表的重要部分，缺陷会导致测量精度不准确。
常见缺陷包括热电偶头接触不良、接头腐蚀、接头老化等。
解决方法：使用高质量的热电偶接头，定期检查接头的状态，清理接头的腐蚀物并进行合适的维护和更换。
2. 动态响应不够快动态响应指热电偶响应温度变化的速度，动态响应不够快会导致温度测量值的误差增加。
常见原因包括保护套厚度不够、热电偶长度不够等。
解决方法：增加保护套的厚度，选择合适长度的热电偶。
3. 温度漂移温度漂移指热电偶在温度变化时出现不准确的情况。
常见原因包括热电偶材料不合适、热电偶使用时间过长等。
解决方法：使用质量好的热电偶材料，热电偶使用时间过长时及时更换。
4. 环境干扰热电偶的测量精度可能受到环境干扰。
常见干扰源包括电磁场、振动和其他温度影响因素。
解决方法：选择合适的热电偶安装位置，采取更好的绝缘和屏蔽措施，避免热电偶头受到振动和其他环境干扰，例如振动和风。
总结装配式热电偶是一种非常好的温度传感器，但在使用过程中可能会出现故障，例如接头缺陷、动态响应不够快、温度漂移和环境干扰等，因此在购买和使用前需要考虑这些问题并采取相应的解决方法，以确保准确的温度测量。
热电偶故障原因和处理方法
热电偶是一种常见的温度测量设备，但是由于使用或其他原因，可能会出现故障。
本文将介绍一些热电偶故障的原因和处理方法。
1. 热电偶接触不良：当热电偶与测量物体的接触不良时，会导致温度测量不准确或完全无法测量。
可通过检查接触处的连接器、清洁热电偶头和测量物体表面、调整接触紧密度等方法来解决。
2. 热电偶电缆损坏：由于电缆长期使用或错误使用，可能会导致电缆损坏，影响温度测量准确性。
解决方法是更换电缆或维修其损坏的部分。
3. 热电偶磨损：由于热电偶长期使用，可能会磨损，影响测量准确性。
解决方法是更换热电偶头。
4. 热电偶腐蚀：某些高温、腐蚀性物质会导致热电偶腐蚀，影响温度测量准确性。
可通过更改材料、涂覆保护层等方法来解决。
5. 热电偶线路故障：当热电偶线路出现故障时，温度测量将无法工作。
解决方法是检查线路连接情况，更换故障部件。
综上所述，以上是热电偶故障的一些原因和处理方法。
对于保障温度测量准确性，维护热电偶的正常工作非常重要。
- 1 -。
热电偶故障原因和处理方法
热电偶是一种常见的温度测量仪器，但是在使用过程中可能会出现故障。
常见的热电偶故障原因包括以下几点：
1. 热电偶接口处松动或接触不良：热电偶接口处如果松动或接触不良，就会导致测量结果不准确或者无法测量。
此时需要检查接口处是否紧固或者更换热电偶。
2. 线路故障：线路故障可以导致电压或电流异常，从而影响热电偶的测量结果。
此时需要检查线路是否有故障，如有需要修复或更换。
3. 热电偶被污染：如果热电偶被污染，比如被油脂、灰尘等覆盖，就会影响测量准确度。
此时需要清洗热电偶。
4. 热电偶老化：热电偶在使用一段时间后会出现老化现象，导致测量结果不准确。
此时需要更换热电偶。
针对以上几种故障原因，可以采取以下处理方法：
1. 热电偶接口处松动或接触不良时，可以检查接口处是否有松动或者更换热电偶。
2. 线路故障时，需要检查线路是否有故障，如有需要修复或更换。
3. 热电偶被污染时，需要清洗热电偶。
4. 热电偶老化时，需要更换热电偶。
总之，及时检查和维护热电偶是保证其正常工作的重要措施。
- 1 -。
热电偶常见故障原因及对策分析[典型故障1] S型铂铑热电偶使用温度1100-1150℃，使用寿命1个月，断线。
[检查与分析] 在测量端附近，因绝缘管与偶丝扭曲而断线。
[产生原因] 因绝缘管过度振动，结果对偶丝施加扭曲力而断线。
[对策] 在绝缘管上加工凹槽，让贵金属热电偶偶丝焊接端缩入绝缘管内，抑制振动发生。
[典型故障2] 6芯R型石英保护管热电偶在1200-1250℃温度下断续使用，使用2个月后一支断裂。
[检查与分析] 测量端断线，发现偶丝有明显损伤及机械作用痕迹。
[产生原因] 当热电偶与绝缘物反复热膨胀、收缩时，对偶丝施加作用力，及石英管与Al2O3绝缘物的热膨胀、收缩不同，相互摩擦作用很大，使偶丝受压力等机械作用。
[对策] 将Al2O3绝缘物换成石英绝缘物，或者将石英管换成Al2O3管，使二者热膨胀系数一致。
[典型故障3] R型热电偶(双层保护管、外层金属保护管、内层刚玉保护管)使用3个月后，热电动势显著降低。
[产生原因] 昌晖仪表质检部用X射线检查发现陶瓷保护管破损，热电偶已经劣化[检查与分析] 因陶瓷保护管破损，致使热电偶丝受金属管保护管的金属蒸汽污染，特别是铁的影响尤为显著。
[对策] 安装时务请注意，防止陶瓷管破损。
[典型故障4] R型热电偶(双层保护管、外层金属保护管、内层刚玉保护管)在400-1500℃的热循环条件下使用1-3个月后，随着接线板破损而断线[检查与分析] 在双层保护管开口部位，有内层陶瓷保护管顶出，经昌晖仪表X射线检查分析，发现在外层金属保护管底部有大量氧化物堆积。
[产生原因] 在热循环条件下，外金属管内壁因显著氧化而剥离，沉积在管底部，堆积在陶瓷和金属管端部间隙内，当降温时，伴随外管收缩，使中间的堆积氧化物将内管向上推，碰到接线板，使其破损。
[对策] 在双层管的开口端，将其内外层间隙密封，抑制金属管内壁氧化。
[典型故障5] K型装配式热电偶使用温度900℃，使用时间20天产生-11℃误差。
热电偶故障原因和处理方法
热电偶是一种常用的温度测量仪器，但由于各种原因，热电偶可能会出现故障。
本文将介绍热电偶故障的原因和处理方法。
1. 线路故障
热电偶线路故障是最常见的故障之一。
线路故障可能是由于连接不良、断路、短路或电阻过高等原因引起的。
处理方法是检查线路连接是否牢固，如果有断路或短路，需要修复或更换热电偶线路。
2. 温度不匹配
热电偶测量的温度可能会与实际温度不匹配，这可能是由于热电偶与被测物体的接触不良、被测物体表面的污染、热电偶受损或老化等原因引起的。
处理方法是检查热电偶的接触是否牢固，清除被测物体表面的污染物，如果热电偶受损或老化，需要更换新的热电偶。
3. 温度漂移
温度漂移是指热电偶测量的温度随时间变化的情况。
温度漂移可能是由于热电偶与被测物体的接触不良、环境温度变化、热电偶老化等原因引起的。
处理方法是检查热电偶的接触是否牢固，保持环境温度稳定，如果热电偶老化，需要更换新的热电偶。
4. 电源问题
热电偶的电源问题可能导致故障。
电源问题可能是由于电压不稳定、电源线路故障等原因引起的。
处理方法是检查电源电压是否稳定，检查电源线路是否故障。
总之，热电偶故障的原因各不相同，处理方法也因情况而异。
对
于常见的热电偶故障，我们可以根据具体情况采取相应的处理方法。

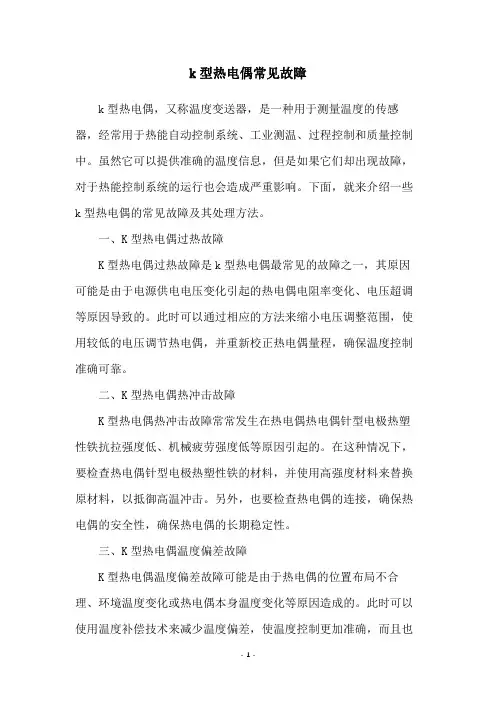

k型热电偶常见故障k型热电偶，又称温度变送器，是一种用于测量温度的传感器，经常用于热能自动控制系统、工业测温、过程控制和质量控制中。
虽然它可以提供准确的温度信息，但是如果它们却出现故障，对于热能控制系统的运行也会造成严重影响。
下面，就来介绍一些k型热电偶的常见故障及其处理方法。
一、K型热电偶过热故障K型热电偶过热故障是k型热电偶最常见的故障之一，其原因可能是由于电源供电电压变化引起的热电偶电阻率变化、电压超调等原因导致的。
此时可以通过相应的方法来缩小电压调整范围，使用较低的电压调节热电偶，并重新校正热电偶量程，确保温度控制准确可靠。
二、K型热电偶热冲击故障K型热电偶热冲击故障常常发生在热电偶热电偶针型电极热塑性铁抗拉强度低、机械疲劳强度低等原因引起的。
在这种情况下，要检查热电偶针型电极热塑性铁的材料，并使用高强度材料来替换原材料，以抵御高温冲击。
另外，也要检查热电偶的连接，确保热电偶的安全性，确保热电偶的长期稳定性。
三、K型热电偶温度偏差故障K型热电偶温度偏差故障可能是由于热电偶的位置布局不合理、环境温度变化或热电偶本身温度变化等原因造成的。
此时可以使用温度补偿技术来减少温度偏差，使温度控制更加准确，而且也可以使用温度校正装置来检测热电偶的温度，确保其工作的精确性。
四、K型热电偶电阻变化故障随着时间的推移，K型热电偶的电阻会随着温度的变化而变化，这种情况可能是由于金属材料吸收铁尘、水分和氧化物等，以及温度环境的变化而引起的。
通常，可以使用盐酸清洗或化学清洗等方法来清除热电偶上的污垢，消除电阻变化带来的故障。
五、K型热电偶休眠故障K型热电偶休眠故障是指由于长期未使用而造成的，其主要原因是由于电极点的沉积而导致的。
此时要及时清洗热电偶电极点的沉积物，同时也要检查热电偶的安装位置，确保其稳定性，以保证热电偶的正常工作。
综上所述，K型热电偶是一种常见的测温仪器，但是它也容易出现损坏，其中最常见的故障是过热故障、热冲击故障、温度偏差故障、电阻变化故障、休眠故障等。
热电偶的常见故障及处理办法概述热电偶是一种温度传感器，由两种不同金属或合金制成的导线通过热接触，常用于工业自动化控制和实验室试验等领域。
然而，热电偶在使用过程中可能会出现一些常见的故障，影响其准确度和稳定性。
本文将介绍热电偶的常见故障及相应的处理办法，以帮助用户更好地使用和维护热电偶，避免不必要的损失。
常见故障及处理办法1. 系统出现漂移问题描述：当热电偶处于稳态时，温度测量值会出现不可预测的变化，环境温度和其他测量值都没有发生变化的情况下，热电偶的表现会不稳定。
处理方法：检查连接和接线检查接线和连接点，使用电器清洁剂清洗呈黑色和锈迹的连接。
检查信号线的终止方式，使用遮盖、泄漏、耦合、接地和单点接地等技术的优点，在信号的方向选择正确的线接口。
替换插头：如果发现故障的插头，采取替换价廉而容易找到的Magnetic、TAI-TAI等品牌插头，这样会更快地恢复工作。
2. 热电偶损坏问题描述：热电偶因超过的运行温度范围，或人为失误操作，呈现自身无法工作的状态。
处理方法：涂鉴定热界丢弃所有说热电偶已不可用的传感器，如果不确定发生了什么，可以在丢弃前将热电偶两端放入盐水中，做出一个缩小一倍的标记，以便下次使用时将锡线接到正确的位置。
更换或重试传感器如果只是传感器部分损坏，则可以更换新的传感器来解决问题。
如果无法确定损坏的原因，则可以更换测试，寻找问题的根源。
但是，保留已烧坏的传感器也是有用的。
3. 长期测量偏差问题描述：当热电偶长时间运行时，会出现测量值偏差、量 Range 偏移、精度下降等问题。
处理方法：校准仪器定期使用标准设备对热电偶进行校准，这是避免测量偏差的最有效方法。
清洗腐蚀或污染设备清洗包括腐蚀、氧化和油污等污染与设备检查，以确保设备表面清洁平滑。
调整热电偶安装位置如果必要的话，热电偶安装位置可以进行调整到更稳定、可靠的位置，以避免长期使用时出现精度偏移。
4. 环境对测量结果的影响问题描述：环境温度、湿度、污染物和维护条件都会影响热电偶的测量精度。

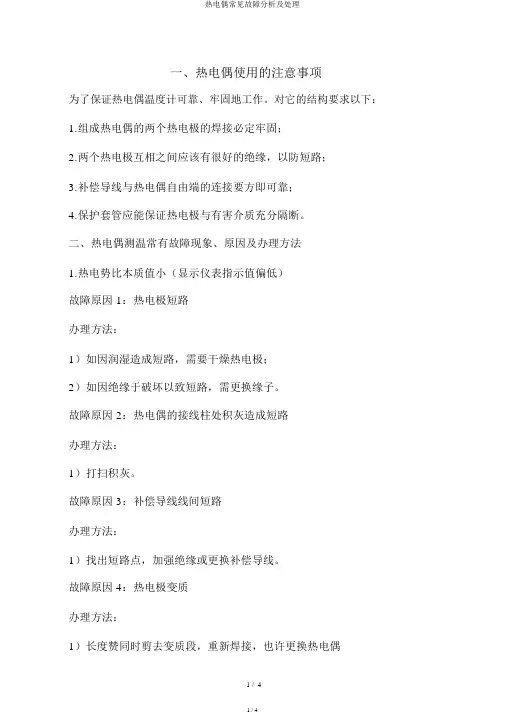

一、热电偶使用的注意事项为了保证热电偶温度计可靠、牢固地工作。
对它的结构要求以下：1.组成热电偶的两个热电极的焊接必定牢固；2.两个热电极互相之间应该有很好的绝缘，以防短路；3.补偿导线与热电偶自由端的连接要方即可靠；4.保护套管应能保证热电极与有害介质充分隔断。
二、热电偶测温常有故障现象、原因及办理方法1.热电势比本质值小（显示仪表指示值偏低）故障原因 1：热电极短路办理方法：1）如因润湿造成短路，需要干燥热电极；2）如因绝缘于破坏以致短路，需更换缘子。
故障原因 2：热电偶的接线柱处积灰造成短路办理方法：1）打扫积灰。
故障原因 3：补偿导线线间短路办理方法：1）找出短路点，加强绝缘或更换补偿导线。
故障原因 4：热电极变质办理方法：1）长度赞同时剪去变质段，重新焊接，也许更换热电偶故障原因 5：补偿导线与热电偶极性接反办理方法：1）重接热电偶和补偿导线故障原因 6：补偿导线与热电偶不配套办理方法：1）更换配套的补偿导线故障原因 7：冷端温度补偿器与热电偶不配套办理方法：1）更换配套的冷锻温度补偿器故障原因 8：冷端温度补偿器与热电偶极性接反办理方法：1）重接热电偶和冷锻温度补偿器故障原因 9：显示仪表按热电偶不配套办理方法：1）更换配套的显示仪表；对于供应编写功能的仪表，可对仪表的热电偶种类进行更正。
故障原因 10：显示仪表未进行机械零点校正办理方法：1）正确进行仪表机械零点调整故障原因 11：热电偶安装地址不当或插入深度不吻合要求办理方法：1）按规定重新安装。
热电势比本质值大（显示仪表指示值偏高）故障原因 1：补偿导线与热电偶不配套办理方法：1）更换配套的补偿导线故障原因 2：显示仪表与热电偶不配套办理方法：1）更换配套的显示仪表；对于供应编写功能的仪表，可对仪表的热电偶种类进行更正。
故障原因 3：显示仪表与热电偶不配套办理方法：冷端温度补偿器与热电偶不配套1）更换配套的冷端温度补偿器故障原因 4：有直流搅乱信号办理方法：1）找到搅乱源，除掉直流搅乱信号3.热电势输出不确定故障原因 1：热电偶接线柱与热电极接触不良办理方法：1）拧紧接线柱螺钉故障原因 2：热电偶测量线路绝缘破坏，引起断续短路或接地办理方法：1）找出故障点，恢复绝缘故障原因 3：热电偶安装不牢或外面振动办理方法：1）紧固热电偶，除掉振动或采用减振措施故障原因 4：热电极将断未断办理方法：1）修复或更换热电偶故障原因 5：外界搅乱（如交流漏电、电磁场等）办理方法：1）找出搅乱源，采用障蔽措施4.热电势误差大故障原因 1：热电极变质办理方法：1）更换热电偶故障原因 2：热电偶安装地址不当办理方法：1）更换安装地址故障原因 3：保护套管表面积灰办理方法：1）除掉积灰。
