铠装热电偶选型资料

WR □K 系列铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子计算机配套使用，同时，亦可以作为装配式热电偶的感温元件。

它可以直接测量各种生产过程中从0~1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

●主要技术指标测温范围和准确性 热电偶类别 分度号 直径测量范围（℃）允差△t （℃） 铂铑10-铂 S ≥Φ3 0~1200 ±1.5℃或±0.25%t 镍铬-镍硅 K ≥Φ3 0~900 ±2.5℃或±0.75%t 镍铬-铜镍E≥Φ3 0~700±2.5℃或±0.75%t 铜-铜镍 T ≥Φ3 -40~350 ±1℃或±0.75%t 铁-铜镍 J ≥Φ3 0~600 ±2.5℃或±0.75%t注：（1）“t ”为感温元件实测温度 （2）T 分度号产品需与厂方协商订货WR □K 系列铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃的50%所得的时间称为套管直径（mm）试验电压（V-DC）绝缘电阻（MΩmm）1.5 50±10% >1000 >1.5 500±10% >1000可挠度铠装热电偶的可挠曲率半径不小于其外径的5倍。

铠装热电偶外径和名义工度标准规格铠装热电偶外径d（mm）Φ8Φ6Φ5Φ4Φ350 75 100 150 200 250 300 400 500 750 1000507510015020025030040050075010001250150020005075100150200250300400500750100012501500200025003000400050751001502002503004005007501000125015002000250030004000500075001000050751001502002503004005007501000125015002000250030004000500075001000015000注：1、直径Φ3mm绝缘式铠装热电偶名义总长L 不得大于10000mm。

是否提供加工定制是品牌顺达型号WR系列铠装热电偶品种铠装热电阻分度号K、N、E、S 测量范围0℃-1200℃（℃）（℃）允差等级 A 热响应时间≤8（s）（s）图片，价格，产品属性，仅供参考,不作交易价格,具体以实物为准,欢迎来电咨询WR系列铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～1100℃范围内的液体，蒸汽和气体介质以及固体表面的温度。

□ 主要技术指标·测温范围和允差类别分度号直径mm 保护管材料最高使用温度允差等级长期短期镍铬镍硅镍铬硅镍硅KN2、3GH3030800 900Ⅰ级±1.5℃或±0.4%t℃4、5 900 10006、8 1000 110021Cr18Ni9Ti600 7003、4、5 700 8006、8 800 900镍铬铜镍 E21Cr18Ni9Ti 500 600Ⅱ级±2.5℃或±0.75%t℃3、4、5 600 700 6、8 700 800铁铜镍J 2、3、4 400 50056、8500 600611 700注：（1）t为被测量温度的绝对值<（2）T型分度号产品需与厂方协商订货。

·铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用t0.5表示。

·铠装热电偶热响应时间不大于表的规定：热响应时间t0.5（S）接壳式绝缘式套管直径（mm）·铠装热电偶外径和名义长度标准规格铠装热偶外径d（mm）Φ8Φ6Φ5Φ4Φ350751001505075100150507510015050751001505075100150注：①直径Φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

热电偶型号命名方法■装配热电偶型号命名方法：WRN2-231 G型号示例■ 铠装热电偶型号命名方法：WZPK2-236G型号示例■ 防爆热电偶型号命名方法：结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。

在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。

2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。

不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。

目前使用不多。

2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。

2.4 符号S——表示热电特性为精密级补偿导线。

普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。

线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。

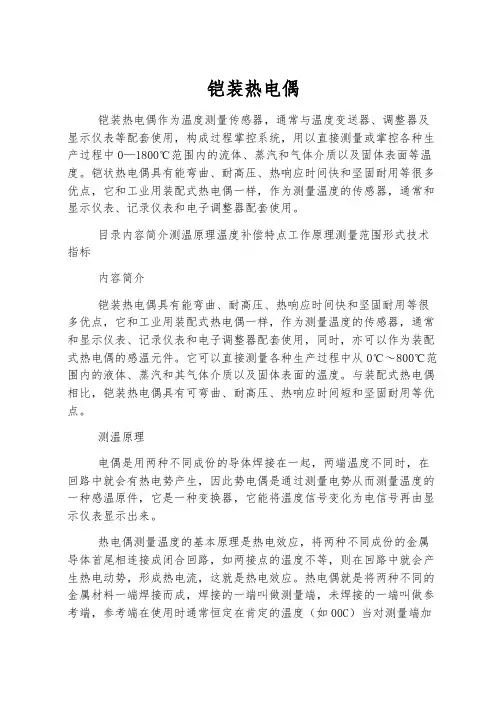

铠装热电偶铠装热电偶作为温度测量传感器，通常与温度变送器、调整器及显示仪表等配套使用，构成过程掌控系统，用以直接测量或掌控各种生产过程中0—1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

铠状热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等很多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调整器配套使用。

目录内容简介测温原理温度补偿特点工作原理测量范围形式技术指标内容简介铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等很多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调整器配套使用，同时，亦可以作为装配式热电偶的感温元件。

它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。

与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。

测温原理电偶是用两种不同成份的导体焊接在一起，两端温度不同时，在回路中就会有热电势产生，因此势电偶是通过测量电势从而测量温度的一种感温原件，它是一种变换器，它能将温度信号变化为电信号再由显示仪表显示出来。

热电偶测量温度的基本原理是热电效应，将两种不同成份的金属导体首尾相连接成闭合回路，如两接点的温度不等，则在回路中就会产生热电动势，形成热电流，这就是热电效应。

热电偶就是将两种不同的金属材料一端焊接而成，焊接的一端叫做测量端，未焊接的一端叫做参考端，参考端在使用时通常恒定在肯定的温度（如00C）当对测量端加热时，在接点处有热电势产生。

如参考端温度恒定，其热电势的大小和方向只与两种金属材料的特性和测量端的温度有关，而与势电偶的精细和长短无关。

当测量端的温度更改后，势电势也随之更改，并且温度和热电势之间有一固定的函数关系，利用这个关系就可以测量温度。

温度补偿由于铠装热电偶的材料一般都比较宝贵（特别是采纳贵金属时），而测温点到仪表的距离都很远，为了节省铠装热电偶材料，降低成本，通常采纳补偿导线把铠装热电偶的冷端（自由端）延长到温度比较稳定的掌控室内，连接到仪表端子上。

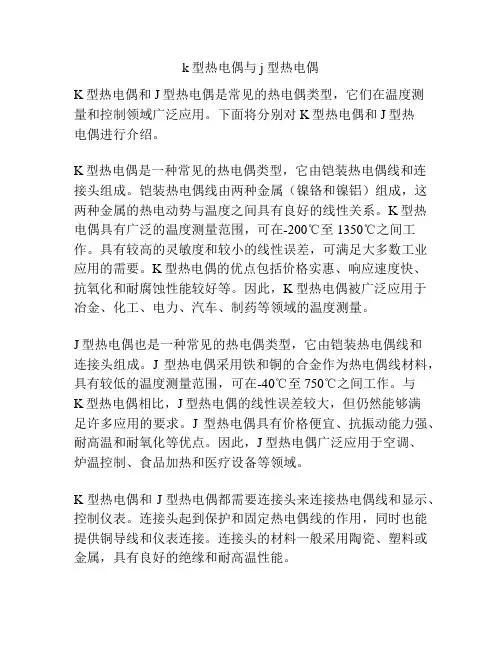

k型热电偶与j型热电偶K型热电偶和J型热电偶是常见的热电偶类型，它们在温度测量和控制领域广泛应用。

下面将分别对K型热电偶和J型热电偶进行介绍。

K型热电偶是一种常见的热电偶类型，它由铠装热电偶线和连接头组成。

铠装热电偶线由两种金属（镍铬和镍铝）组成，这两种金属的热电动势与温度之间具有良好的线性关系。

K型热电偶具有广泛的温度测量范围，可在-200℃至1350℃之间工作。

具有较高的灵敏度和较小的线性误差，可满足大多数工业应用的需要。

K型热电偶的优点包括价格实惠、响应速度快、抗氧化和耐腐蚀性能较好等。

因此，K型热电偶被广泛应用于冶金、化工、电力、汽车、制药等领域的温度测量。

J型热电偶也是一种常见的热电偶类型，它由铠装热电偶线和连接头组成。

J型热电偶采用铁和铜的合金作为热电偶线材料，具有较低的温度测量范围，可在-40℃至750℃之间工作。

与K型热电偶相比，J型热电偶的线性误差较大，但仍然能够满足许多应用的要求。

J型热电偶具有价格便宜、抗振动能力强、耐高温和耐氧化等优点。

因此，J型热电偶广泛应用于空调、炉温控制、食品加热和医疗设备等领域。

K型热电偶和J型热电偶都需要连接头来连接热电偶线和显示、控制仪表。

连接头起到保护和固定热电偶线的作用，同时也能提供铜导线和仪表连接。

连接头的材料一般采用陶瓷、塑料或金属，具有良好的绝缘和耐高温性能。

在使用K型热电偶和J型热电偶时，还需要注意一些常见的问题。

首先，由于热电偶线的长度对测量结果有影响，应尽量减少热电偶线的长度，避免过长导致误差。

其次，由于热电偶线在使用过程中容易受到机械应力、振动和腐蚀的影响，建议定期检查和维护，以确保其工作正常和准确。

此外，在连接过程中应注意避免热电偶线与其他导线短路或开路，以免影响测量结果。

综上所述，K型热电偶和J型热电偶是常见的热电偶类型，它们在温度测量和控制领域有着广泛的应用。

通过了解它们的优点、温度范围和适用领域，可以选择适合的热电偶类型来满足不同应用的需求。

产品选型样本温度仪表一、热电偶1、WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。

可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。

□型号构成表WR 热电偶代号测温元件材料B 铂铑30－铂铑6S 铂铑10－铂R 铂铑13－铂K 镍铬－镍硅E 镍铬－铜镍J 铁－铜镍T 铜－铜镍N 镍铬硅－镍铬镁代号输出信号数单支2 双支代号安装固定装置形式1 无固定装置2 固定螺纹（最高使用压力10MPa）3 活动法兰4 固定法兰（最高使用压力6.4MPa）5 活动法兰角尺形6 固定螺纹锥形保护管（最高使用压力30MPa）7 与用户约定安装形式代号接线盒形式2 防溅式3 防水式代号保护管材料和直径0 Ф16金属保护管1 Ф20金属保护管2 Ф16陶瓷保护管3 Ф20陶瓷保护管4 Ф25陶瓷双层保护管型号举例：WRK2－230表示感温元件为镍铬－镍硅、双支、固定螺纹、保护管直径为Ф16mm 金属管（不作特殊标注为1Cr18Ni9Ti）的装配式热电偶。

□主要技术指标│◎热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。

用t0.5表示。

◎公称压力一般是指在工作温度下，保护管所能承受的静态外压而不破裂。

实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。

◎热电偶最小插入深度对陶瓷保护管而言，应不小于其保护管直径的8～10倍；对金属及合金保护管，应大于其保护管直径的10倍以上◎绝缘电阻常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106KPa。

热电偶在该条件下放置时间不小于2小时。

a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MW·m。

WREK 、WRNK 、WRCK 系列铠装热电偶铠装热电偶具有能弯曲、耐高压 、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温组件。

它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

□ 主要技术指标·测温范围和准确度允许偏差Δt类 别 代号 分度号 套管 外径 mm 常用温度℃最高使 用温度 ℃ 测量范围℃允差值镍铬— 铜镍 WREK E ≥ф3 600700 0～700±2.5℃或±0.75％t 镍铬— 镍硅 WRNK K ≥ф3 800950 0～900±2.5℃或±0.75％t＜-200 未作规定铜— 铜镍WRCK T ≥ф3 350400-40～350±1℃或±0.75％t注：（1）t 为被测温度的绝对值。

（2）T 型分度号产平需与厂方协商订货。

·铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用T 0.5表示。

铠装热电偶热响应时间不大于下表的规定：热响应时间T 0·5s 套 管 直 径（min ）接壳式绝缘式2.0 0.4 0.53.0 0.6 1.24.0 0.8 2.55.0 1.2 4.06.0 2.0 6.0 8.0 4.0 8.0·绝缘电阻当周围空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。

套管直径mm 试验电压V-DC 绝缘电阻MΩ·m0.5～1.5 50±5 ≥1000＞1.5 500±50 ≥1000·铠装热电偶外径和名义长度标准规格铠装热电偶外径 d mmφ8 φ6 φ5 φ4 φ350 75 100 150 200 250 300 400 500 750 100050751001502002503004005007501000125015002000507510015020025030040050075010001250150020002500300040005074510015020025030040050075010001250150020002500300040005000750010000507451001502002503004005007501000125015002000250030004000500075001000015000注：①直径φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

k型铠装热电偶技术要求k型铠装热电偶技术是一种用于测量温度的传感器技术。

它的名称中的"k型"代表了热电偶的类型，而"铠装"表示该热电偶的外部保护层材料。

热电偶是一种基于热电效应的温度传感器。

它由两种不同材料的导线连接而成，当两个导线的连接点处于不同温度时，就会产生电动势。

这种电动势与温度之间存在一定的关系，可以通过测量电动势来间接测量温度。

k型热电偶是热电偶中最常用的一种类型，它由铠装保护层包裹着。

铠装是一种金属或非金属材料制成的保护层，可以保护热电偶不受外界环境的影响，提高其使用寿命和稳定性。

k型铠装热电偶技术的主要要求如下：1. 温度测量范围广泛：k型热电偶可以在-200℃至1250℃的温度范围内进行准确测量，适用于多种工业和科学领域。

2. 高精度和稳定性：热电偶的精度和稳定性对于温度测量至关重要。

k型铠装热电偶通过精心设计和制造，可以实现较高的测量精度和长期稳定性。

3. 快速响应和高灵敏度：热电偶需要具备快速响应的特性，能够迅速反应温度变化。

k型铠装热电偶的设计和材料选择可以使其具备较高的灵敏度和响应速度。

4. 耐腐蚀和耐高温性能：k型铠装热电偶通常用于恶劣的工作环境中，需要具备良好的耐腐蚀和耐高温性能，以保证其长期稳定的工作。

5. 良好的机械强度和耐久性：热电偶在使用过程中可能会受到机械压力或振动的影响，因此需要具备良好的机械强度和耐久性，以确保其可靠工作。

6. 适应各种环境条件：k型铠装热电偶需要适应不同的环境条件，包括气体、液体和固体介质，以及不同的压力和湿度。

7. 安全可靠：热电偶在工业生产中扮演着重要的角色，因此需要具备安全可靠的特性，以防止发生意外事故。

k型铠装热电偶技术的应用范围广泛，包括钢铁、化工、电力、冶金、航天航空等行业。

在这些行业中，温度测量对于工艺控制和产品质量的保证至关重要，而k型铠装热电偶正是能够满足这些要求的理想选择。

k型铠装热电偶技术是一种重要的温度测量技术，具备广泛的应用前景。

热电偶选型选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。

（1）测量精度和温度测量范围的选择使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

（2）使用气氛的选择S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。

（3）耐久性及热响应性的选择线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。

要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。

（4）测量对象的性质和状态对热电偶的选择运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。

■ 安装时应注意的问题（1）正确使用补偿导线所使用的补偿线或延伸线，在所补偿的温区内其热电势与热电偶的热电势要一致，正负极不能接反，更不能把异种补偿线接到所用的热电偶上，两个热电极的和补偿导线的接点之间不应存在温度差，否则将产生较大误差。

（2）防止沾污热电偶丝受沾污后将影响分度值。

使热电势产生漂移，降低稳定性，一般认为沾污是热电偶示值不稳定的重要原因，偶丝材料往往受到环境或保护管中杂质的沾污，对于S型热电偶，如果所用陶瓷管中含有铁和硅油等杂质，铂铑丝受铁污染后，热电势将降低，由于硅的存在，硅将被还原成自由硅与铂铑化合成为硅化物，使偶丝发脆。

在安装时由于直接接触偶丝，偶丝表面会附上一层油膜，使偶丝受到污染。

WRRK铠装铂铑30-铂铑6热电偶一、概述：铠装铂铑30-铂铑6热电偶，WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

铠装铂铑30-铂铑6热电偶，铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。

如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

铠装铂铑30-铂铑6热电偶，铠装铂铑热电偶，铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

二、产品特点：铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件，保护管直径为3-8mm之间，可长期测量0-1350范围内的温度，热响应时间＜２S 三、规格型号：四、技术参数：测量温度及允差热电偶类别代号分度号最高温度测量温度允许偏差△t℃铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t 铂铑10-铂WRP S 0~1600 0-1300 ±1.5℃或±0.25%t（2）偶丝直径及允许偏差、分度号。

偶丝的直径及允许偏差、分度号符合下表规定：偶丝的圆度不得超过直径的允许偏差：（3）铂铑热电偶丝的国家标准、测量范围及温度允许偏差：注：t为被测温度（℃）WRRK铠装铂铑30-铂铑6热电偶性价比高，质量优良，是商家的良好选择!。
