铠装热电偶1、应 用通常和显示仪表、记录仪表、电子计算机等配套使用。
直接测量各种生产过程中的0°C~1300°C 范围内液体，蒸汽和气体介质以及固体表面温度。
2、特 点·热响应时间少，减小动态误差； ·可弯曲安装使用； ·测量范围大；·机械强度高，耐压性能好；3、工作原理铠装热电偶的电极由两根不同导体材质组成。
当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数产品执行标准 IEC584 IEC1515GB/T16839-1997 JB/T5582-915、测量范围及允差允差等级 III型号分度号允差值测温范围°C 允差值 测温范围°C ±1.5°C -40~+375 ±2.5 °C -40~+333 WRNK K ±0.004ltl 375~1000 ±0.0075 ltl 333~1200 ±1.5°C -40~+375 ±2.5°C -40~+333 WRMK N ±0.004 ltl 375~1000 ±0.0075 ltl 333~1200 ±1.5°C -40~+375 ±1.5°C -40~+333 WREK E ±0.004 ltl 375~800 ±0.004 ltl 333~900 ±1.5°C -40~+375 ±1.5°C -40~+333 WRFK J ±0.004 ltl 375~750 ±0.004 ltl 333~750 ±1.5°C -40~+125 ±1°C -40~+133 WRCK T ±0.004 ltl 125~350 ±0.0075 ltl 133~1000 ±1°C0~+1100 ±2.5°C0~600WRPKS±[0.003(t-1100)]1100~1600±0.0025 ltl 600~16006、常温绝缘电阻铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。
WR □K 系列铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子计算机配套使用，同时，亦可以作为装配式热电偶的感温元件。
它可以直接测量各种生产过程中从0~1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
●主要技术指标测温范围和准确性 热电偶类别 分度号 直径测量范围（℃）允差△t （℃） 铂铑10-铂 S ≥Φ3 0~1200 ±1.5℃或±0.25%t 镍铬-镍硅 K ≥Φ3 0~900 ±2.5℃或±0.75%t 镍铬-铜镍E≥Φ3 0~700±2.5℃或±0.75%t 铜-铜镍 T ≥Φ3 -40~350 ±1℃或±0.75%t 铁-铜镍 J ≥Φ3 0~600 ±2.5℃或±0.75%t注：（1）“t ”为感温元件实测温度 （2）T 分度号产品需与厂方协商订货WR □K 系列铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃的50%所得的时间称为套管直径（mm）试验电压（V-DC）绝缘电阻（MΩmm）1.5 50±10% >1000 >1.5 500±10% >1000可挠度铠装热电偶的可挠曲率半径不小于其外径的5倍。
铠装热电偶外径和名义工度标准规格铠装热电偶外径d（mm）Φ8Φ6Φ5Φ4Φ350 75 100 150 200 250 300 400 500 750 1000507510015020025030040050075010001250150020005075100150200250300400500750100012501500200025003000400050751001502002503004005007501000125015002000250030004000500075001000050751001502002503004005007501000125015002000250030004000500075001000015000注：1、直径Φ3mm绝缘式铠装热电偶名义总长L 不得大于10000mm。

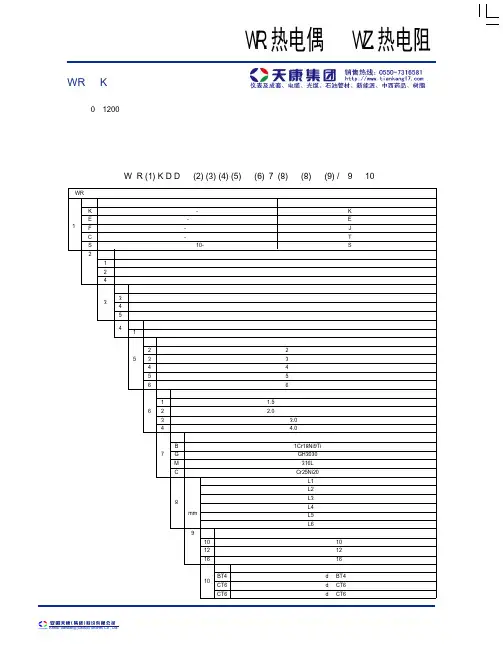

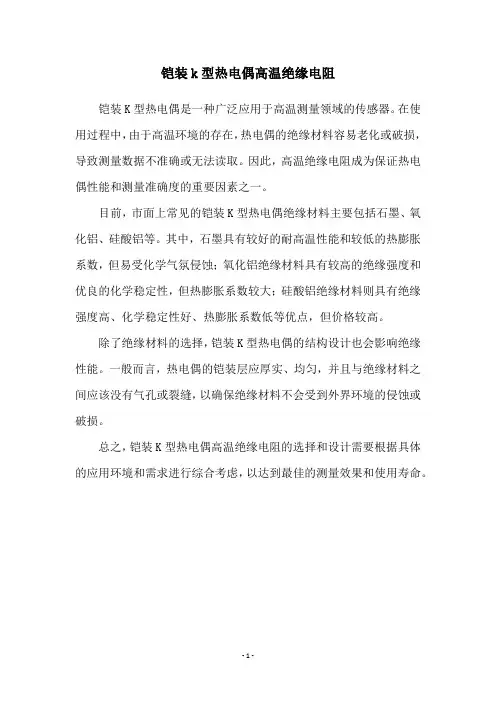

铠装k型热电偶高温绝缘电阻
铠装K型热电偶是一种广泛应用于高温测量领域的传感器。
在使用过程中，由于高温环境的存在，热电偶的绝缘材料容易老化或破损，导致测量数据不准确或无法读取。
因此，高温绝缘电阻成为保证热电偶性能和测量准确度的重要因素之一。
目前，市面上常见的铠装K型热电偶绝缘材料主要包括石墨、氧化铝、硅酸铝等。
其中，石墨具有较好的耐高温性能和较低的热膨胀系数，但易受化学气氛侵蚀；氧化铝绝缘材料具有较高的绝缘强度和优良的化学稳定性，但热膨胀系数较大；硅酸铝绝缘材料则具有绝缘强度高、化学稳定性好、热膨胀系数低等优点，但价格较高。
除了绝缘材料的选择，铠装K型热电偶的结构设计也会影响绝缘性能。
一般而言，热电偶的铠装层应厚实、均匀，并且与绝缘材料之间应该没有气孔或裂缝，以确保绝缘材料不会受到外界环境的侵蚀或破损。
总之，铠装K型热电偶高温绝缘电阻的选择和设计需要根据具体的应用环境和需求进行综合考虑，以达到最佳的测量效果和使用寿命。
- 1 -。
K 型，热电偶 基本简介基本简介：： 1、原装进口绝缘式耐高温铠装热电偶443-7939，443-7951，443-7919，443-7921专用于灼热丝试验仪、
针焰试验仪、水平垂直燃烧试验仪、电线电缆垂直燃烧试验仪。
2、热电偶探温部分为可弯曲不锈钢310护套，具备出色的抗氧化特性，适用于腐蚀性介质和高压应用场合。
技术参数技术参数：：
1、长度：500mm
2、线径：0.5mm
3、温度：-40℃—1100℃
4、固定部位：M8螺纹（英制）
5、使用范围：专用于灼热丝试验仪、针焰试验仪、水平垂直燃烧试验仪、电线电缆垂直燃烧试验仪
6、参考标准： IEC60584
备注：用于针焰试验仪及水平垂直燃烧试验仪测温时需另配测温铜头。
铠装热电偶介绍铠装热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铠状热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
基本信息中文名称：铠装热电偶外文名称：Armoured thermocoupl生产过程中：0℃~800℃范围内的液体、蒸汽和其气体介质铠装热电偶的结构原理：是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成目录1简介2工作原理3特点4温度补偿5测温原理6测量范围7技术指标8热响应时间9形式10基本结构11检定方法12使用技巧13区分方法14失效15应用16测温范围17国际温标18安装需知简介铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。
它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。
与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
工作原理铠装热电偶131是两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。
当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

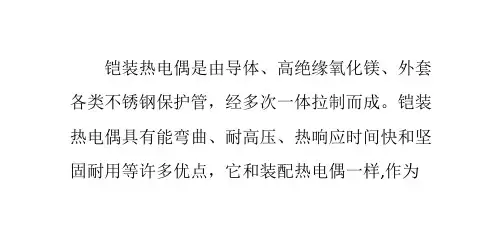

铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。
WREK 、WRNK 、WRCK 系列铠装热电偶铠装热电偶具有能弯曲、耐高压 、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温组件。
它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
□ 主要技术指标·测温范围和准确度允许偏差Δt类 别 代号 分度号 套管 外径 mm 常用温度℃最高使 用温度 ℃ 测量范围℃允差值镍铬— 铜镍 WREK E ≥ф3 600700 0～700±2.5℃或±0.75％t 镍铬— 镍硅 WRNK K ≥ф3 800950 0～900±2.5℃或±0.75％t＜-200 未作规定铜— 铜镍WRCK T ≥ф3 350400-40～350±1℃或±0.75％t注：（1）t 为被测温度的绝对值。
（2）T 型分度号产平需与厂方协商订货。
·铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用T 0.5表示。
铠装热电偶热响应时间不大于下表的规定：热响应时间T 0·5s 套 管 直 径（min ）接壳式绝缘式2.0 0.4 0.53.0 0.6 1.24.0 0.8 2.55.0 1.2 4.06.0 2.0 6.0 8.0 4.0 8.0·绝缘电阻当周围空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。
套管直径mm 试验电压V-DC 绝缘电阻MΩ·m0.5～1.5 50±5 ≥1000＞1.5 500±50 ≥1000·铠装热电偶外径和名义长度标准规格铠装热电偶外径 d mmφ8 φ6 φ5 φ4 φ350 75 100 150 200 250 300 400 500 750 100050751001502002503004005007501000125015002000507510015020025030040050075010001250150020002500300040005074510015020025030040050075010001250150020002500300040005000750010000507451001502002503004005007501000125015002000250030004000500075001000015000注：①直径φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

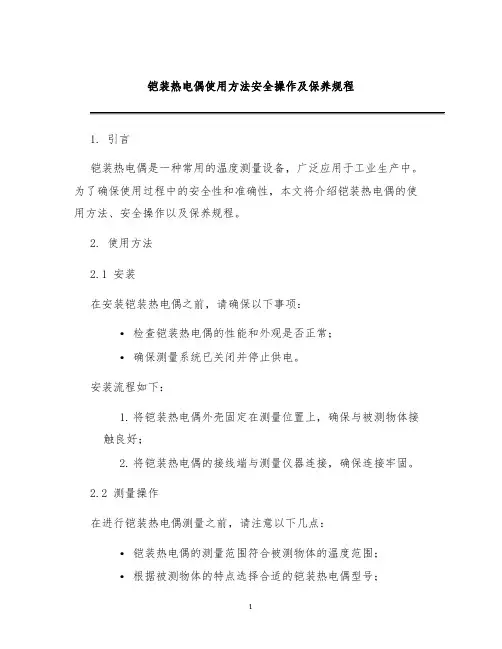

铠装热电偶使用方法安全操作及保养规程1. 引言铠装热电偶是一种常用的温度测量设备，广泛应用于工业生产中。
