铠装热电偶

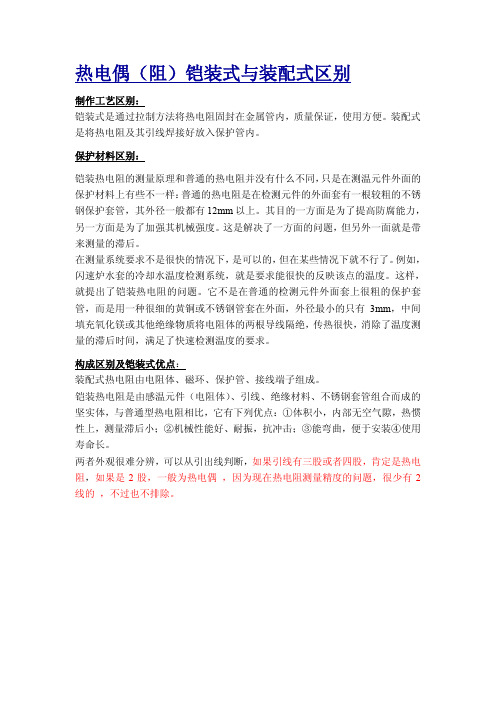

热电偶（阻）铠装式与装配式区别
制作工艺区别：
铠装式是通过拉制方法将热电阻固封在金属管内，质量保证，使用方便。

装配式是将热电阻及其引线焊接好放入保护管内。

保护材料区别：
铠装热电阻的测量原理和普通的热电阻并没有什么不同，只是在测温元件外面的保护材料上有些不一样：普通的热电阻是在检测元件的外面套有一根较粗的不锈钢保护套管，其外径一般都有12mm以上。

其目的一方面是为了提高防腐能力，另一方面是为了加强其机械强度。

这是解决了一方面的问题，但另外一面就是带来测量的滞后。

在测量系统要求不是很快的情况下，是可以的，但在某些情况下就不行了。

例如，闪速炉水套的冷却水温度检测系统，就是要求能很快的反映该点的温度。

这样，就提出了铠装热电阻的问题。

它不是在普通的检测元件外面套上很粗的保护套管，而是用一种很细的黄铜或不锈钢管套在外面，外径最小的只有3mm，中间填充氧化镁或其他绝缘物质将电阻体的两根导线隔绝，传热很快，消除了温度测量的滞后时间，满足了快速检测温度的要求。

构成区别及铠装式优点：
装配式热电阻由电阻体、磁环、保护管、接线端子组成。

铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。

两者外观很难分辨，可以从引出线判断，如果引线有三股或者四股，肯定是热电阻，如果是2股，一般为热电偶，因为现在热电阻测量精度的问题，很少有2线的，不过也不排除。

铠装热电偶过程连接形式铠装热电偶是一种常用的温度测量设备，它通过测量电压来确定温度变化。

在实际应用中，热电偶通常需要与其他设备连接，以便将温度信号传输到相应的控制系统或显示设备中。

本文将介绍铠装热电偶的连接形式及其在不同领域的应用。

一、铠装热电偶的连接形式铠装热电偶的连接形式主要包括直接焊接、插头连接和插座连接。

1. 直接焊接：将铠装热电偶的两根导线直接焊接在需要测量温度的物体上。

这种连接方式适用于需要长期测量温度的场合，如工业生产中的高温炉窑、石油化工设备等。

直接焊接可以确保信号传输的稳定性和可靠性。

2. 插头连接：将铠装热电偶的插头插入相应的插座中，实现信号传输。

这种连接方式适用于需要频繁更换热电偶的场合，如实验室中的温度测量、医疗设备中的体温测量等。

插头连接具有灵活方便的特点，方便了设备的维护和更换。

3. 插座连接：将铠装热电偶的插座插入相应的插头中，实现信号传输。

这种连接方式适用于需要将多个热电偶信号集中到一个控制系统中的场合，如工业自动化生产线中的温度监测系统。

插座连接能够有效地集中管理各个热电偶的信号，提高了数据的采集效率。

二、铠装热电偶的应用领域铠装热电偶广泛应用于各个领域，包括工业生产、科研实验、医疗设备等。

1. 工业生产：铠装热电偶在工业生产中起到了关键的作用。

例如，在钢铁冶炼过程中，需要准确测量高温炉窑中的温度，以控制炉温，保证产品质量。

铠装热电偶可以承受高温环境下的极端条件，确保温度测量的准确性和可靠性。

2. 科研实验：在科研实验中，温度是一个重要的参数。

铠装热电偶能够对实验室中的不同材料进行精确的温度测量，为研究人员提供准确的数据支持。

例如，在材料研究中，需要对材料的热膨胀系数进行测量，铠装热电偶可以实现对温度的高精度测量，从而得到准确的热膨胀系数。

3. 医疗设备：铠装热电偶在医疗设备中有着广泛的应用。

例如，在体温测量中，铠装热电偶可以被用作电子体温计的核心部件，通过测量人体温度来判断健康状况。

铠装热电偶对于其它热电偶的不同之处热电偶概述热电偶是一种广泛应用的温度测量技术，它利用两个不同金属在不同温度下产生的热电势差来测量温度。

热电偶具有以下优点：•宽温度范围•快速响应•可靠性高•价格低廉鉴于热电偶的这些优点，它被广泛应用于各种工业和实验室场合中。

铠装热电偶的概述铠装热电偶是一种特殊型号的热电偶，它采用金属管或者陶瓷管来对热电偶进行保护，以保证热电偶在高温和恶劣环境下的使用寿命和精度。

铠装热电偶适用于广泛的应用场合，例如：•电力行业：测量发电机和燃气轮机的温度•航空航天：测量航空器的各种温度•钢铁行业：测量钢铁工业各个环节的温度•实验室：测量高温实验室中各个物品和液体的温度铠装热电偶与普通热电偶的不同之处和普通热电偶相比，铠装热电偶的不同之处在于：1. 防护外壳铠装热电偶外壳采用金属管或陶瓷管，与热电偶接地之后形成导电通路。

这种结构可以保护热电偶不受机械性和气象性影响，延长其使用寿命。

2. 响应速度铠装热电偶的响应速度比普通热电偶要慢一些，因为热电偶连接到防护管上的热传导和热容量都比较大，所以响应速度较慢。

3. 使用温度铠装热电偶的使用温度一般比普通热电偶高，因为它的防护外壳能够有效地提高其在高温环境下的使用寿命和精度。

4. 价格铠装热电偶的价格相对较高，因为其制造成本高于普通热电偶。

但考虑到其长期使用寿命和稳定性，铠装热电偶的总体性价比仍然很高。

铠装热电偶在工业上的应用铠装热电偶在工业中的应用十分广泛，例如：1. 电力行业在电力行业中，铠装热电偶被用于测量发电机的转子、轴承等部位的温度，及一些关键设备部位的热传输。

2. 钢铁行业铠装热电偶被用于钢铁行业的大型轧机、鼓风机、高炉、热处理设备、钢材冷却过程等领域，对于生产过程的监测和控制起到非常关键的作用。

3. 航空航天在航空航天领域，铠装热电偶主要用于高温环境下工作的发动机上的温度监测。

铠装热电偶具有高温度测量的能力，适用于高空中或地面测试。

铠装热电偶的安装须知及操作规程铠装热电偶的安装须知铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等很多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调整器配套使用，同时，亦可以作为装配式热电偶的感温元件。

它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。

与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。

铠装热电偶安装需知:1、压块安装高度必需一致，通常在层面以上150～200mm处；2、压块焊接要求用三面点焊，热偶插入口不要点焊，侧面点焊要注意别将止动螺丝给焊死了；3、管道壁温应当上下对称安装；4、铠装热电偶必需插入到位，止动螺丝紧到位；5、铠装热电偶引出建议使用小槽盒；6、铠装热电偶固定必需使用不锈钢丝替代；7、铠装热电偶与炉墙接口处必需包扎，然后穿入自制的保护管引出；8、为了防备锅炉的沉降，建议使用过渡接线盒，然后再用补偿导线连接至前置器；9、炉墙与前置器的桥架或者保护管不应是封闭式的，要防备高热流直接进前置器而损坏了里面的元件（天津电建就由于没有注意，造成了前置器的损坏）；10、前置器安装位置不能过远，否则热偶长度不够；11、接线应当正确，牢靠。

铠装热电偶使用技巧：1.具有可弯曲性能，恺装热电阻除头部外，可以作任愈方向的弯曲，因而它适用于构造较为多而杂，狄小设备的温度。

2.铠装热电偶具有良好的耐振动、抗冲击性能。

因而它的热电阻寿命较一般热电阻长. 热电阻在运用时要留意如下事项。

3.铠装热电偶运用寿命长，凯装热电阻的电阻体由于遭到权化铁绝缘资料的扭盖和金属套管的维护，热电阻丝不易被有害介质所俊蚀。

4.隔爆型热电阻通过特别结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内。

5.生产现场不会引超爆炸。

隔爆型热电阻可用于Bla——B3c级区内具有爆炸不安全场所的温度测量。

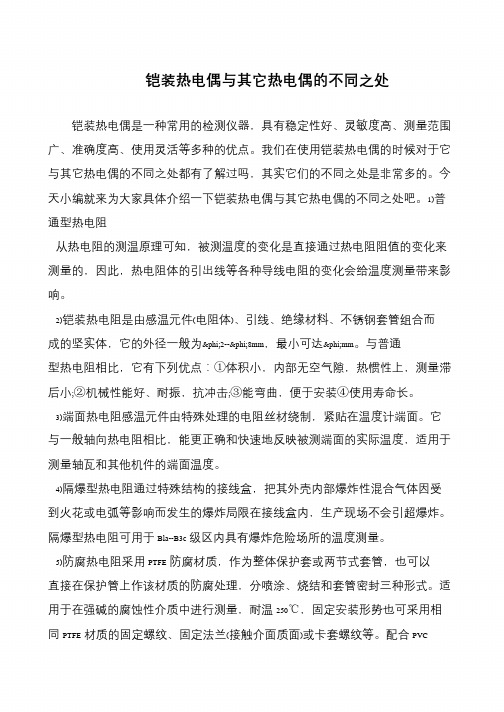

铠装热电偶与其它热电偶的不同之处
铠装热电偶是一种常用的检测仪器，具有稳定性好、灵敏度高、测量范围广、准确度高、使用灵活等多种的优点。

我们在使用铠装热电偶的时候对于它与其它热电偶的不同之处都有了解过吗，其实它们的不同之处是非常多的。

今天小编就来为大家具体介绍一下铠装热电偶与其它热电偶的不同之处吧。

1)普通型热电阻
从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。

2)铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。

与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小;②机械性能好、耐振，抗冲击;③能弯曲，便于安装④使用寿命长。

3)端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。

它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

4)隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。

隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。

5)防腐热电阻采用PTFE防腐材质，作为整体保护套或两节式套管，也可以直接在保护管上作该材质的防腐处理，分喷涂、烧结和套管密封三种形式。

适用于在强碱的腐蚀性介质中进行测量，耐温250℃，固定安装形势也可采用相同PTFE材质的固定螺纹、固定法兰(接触介面质面)或卡套螺纹等。

配合PVC。

WREK 、WRNK 、WRCK 系列铠装热电偶铠装热电偶具有能弯曲、耐高压 、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温组件。

它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

□ 主要技术指标·测温范围和准确度允许偏差Δt类 别 代号 分度号 套管 外径 mm 常用温度℃最高使 用温度 ℃ 测量范围℃允差值镍铬— 铜镍 WREK E ≥ф3 600700 0～700±2.5℃或±0.75％t 镍铬— 镍硅 WRNK K ≥ф3 800950 0～900±2.5℃或±0.75％t＜-200 未作规定铜— 铜镍WRCK T ≥ф3 350400-40～350±1℃或±0.75％t注：（1）t 为被测温度的绝对值。

（2）T 型分度号产平需与厂方协商订货。

·铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用T 0.5表示。

铠装热电偶热响应时间不大于下表的规定：热响应时间T 0·5s 套 管 直 径（min ）接壳式绝缘式2.0 0.4 0.53.0 0.6 1.24.0 0.8 2.55.0 1.2 4.06.0 2.0 6.0 8.0 4.0 8.0·绝缘电阻当周围空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。

套管直径mm 试验电压V-DC 绝缘电阻MΩ·m0.5～1.5 50±5 ≥1000＞1.5 500±50 ≥1000·铠装热电偶外径和名义长度标准规格铠装热电偶外径 d mmφ8 φ6 φ5 φ4 φ350 75 100 150 200 250 300 400 500 750 100050751001502002503004005007501000125015002000507510015020025030040050075010001250150020002500300040005074510015020025030040050075010001250150020002500300040005000750010000507451001502002503004005007501000125015002000250030004000500075001000015000注：①直径φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

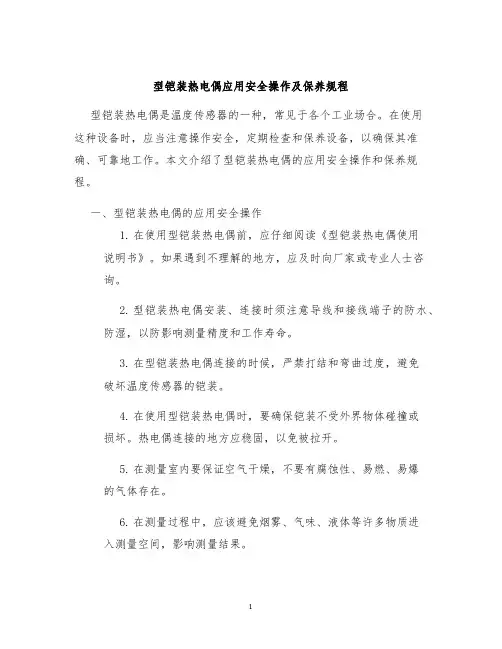

铠装热电偶使用方法安全操作及保养规程1. 引言铠装热电偶是一种常用的温度测量设备，广泛应用于工业生产中。

为了确保使用过程中的安全性和准确性，本文将介绍铠装热电偶的使用方法、安全操作以及保养规程。

2. 使用方法2.1 安装在安装铠装热电偶之前，请确保以下事项：•检查铠装热电偶的性能和外观是否正常；•确保测量系统已关闭并停止供电。

安装流程如下：1.将铠装热电偶外壳固定在测量位置上，确保与被测物体接触良好；2.将铠装热电偶的接线端与测量仪器连接，确保连接牢固。

2.2 测量操作在进行铠装热电偶测量之前，请注意以下几点：•铠装热电偶的测量范围符合被测物体的温度范围；•根据被测物体的特点选择合适的铠装热电偶型号；•确保测量系统处于正常工作状态。

测量操作步骤如下：1.打开测量仪器，并设置合适的测量范围；2.将铠装热电偶的接线端插入测量仪器的热电偶接口，并确保连接良好；3.将铠装热电偶放置在被测物体上，确保与被测物体充分接触；4.等待一段时间，使温度稳定，并记录测量结果。

2.3 拆卸在拆卸铠装热电偶之前，请确保测量系统已关闭并停止供电。

拆卸步骤如下：1.断开铠装热电偶与测量仪器的连接；2.拆除铠装热电偶外壳，注意避免外壳受到损坏；3.将铠装热电偶放置在安全位置。

3. 安全操作3.1 预防触电•在使用铠装热电偶之前，确保测量系统处于断电状态；•使用铠装热电偶时，避免触摸裸露的金属部分；•避免将铠装热电偶放置在有电流的环境下。

3.2 防止损坏•避免铠装热电偶受到过大的冲击力或弯曲；•避免铠装热电偶与硬物或化学物质发生接触；•定期检查铠装热电偶的外观和连接部分，如有损坏立即更换。

4. 保养规程4.1 清洁•在清洁铠装热电偶时，务必先断开供电，并等待铠装热电偶冷却；•使用柔软的布料轻轻擦拭铠装热电偶的外壳，并避免使用有腐蚀性的清洁剂。

4.2 定期检查•定期检查铠装热电偶的外观和连接部分，如有损坏立即更换；•检查铠装热电偶的测量结果是否准确，如有异常应进行校准。
