汽车电控悬架原理及检修分析汽车电控悬架是汽车技术领域里的一项重要的技术创新，这种悬架可以调节车身高度、阻尼和弹簧的硬度，达到更加舒适平稳的行驶效果，并可改善车辆的操纵性和稳定性。
本文将深入分析汽车电控悬架的工作原理和检修分析。
一、汽车电控悬架工作原理汽车电控悬架装置是一种集机电一体化的新型悬架，分别由机械部分和电子控制部分组成。
主要包括四个主要的电动执行器、几个传感器和一台电控计算机。
整个系统的电动执行器位于车轮附近，可以升降车身，增加或减少车身的高低位置，实现各种各样的动态调整，并能根据不同的路面状态自适应地调节路面硬度和减震性能。
传感器可以检测路面状态、车身高度、车速、加速度和转向等数据，电控计算机根据传感器传回的信号实时分析、计算后控制悬架系统的调整。
电控悬架系统的工作原理如下：1. 传感器检测：悬架系统通过装配在车辆上的各种传感器检测路面的状态、车身的高度、车速、加速度和转向等数据，并向电控计算机发出反馈信号。
2. 数据处理：电控计算机对传感器传回的信号进行分析和处理，并结合车辆当前的工况，采取最优控制策略。
3. 电动执行器调整：电控计算机通过对电动执行器的控制，升降车身，增加或减少车身的高低位置，以实现车身的动态调整。
4. 反馈控制：调整完成后，执行器将调整信息反馈到电控计算机，以便更好地应对路面或车辆状态的任何变化。
二、汽车电控悬架检修分析汽车电控悬架系统由于具有高度智能化的特点，在使用过程中更容易遇到故障，而这些故障在短时间内可能会影响整个汽车的行驶效果。
以下是一些常见的汽车电控悬架故障和检修方法：1. 卡住或升降不动若电动执行器没有正常工作，则车身可能会无法升降。
产生这种问题的主要原因是机械部分的故障，例如马达断路和控制器故障。
这时应该检查发现和更换故障的元件。
2. 过度波动如果你车身过度波动或颠簸，通常是后悬挂器的问题，而这是一个比较普遍的问题。
该问题的主要原因是弹簧或减震器老化或损坏。
简述电控悬架的作用和工作原理电控悬架是一种利用电子技术控制弹簧刚度和减震器阻尼的悬挂系统,主要用于汽车、船舶等交通工具的制造和修理。
本文将简述电控悬架的作用和工作原理。
一、电控悬架的作用电控悬架的主要作用是可以根据车辆的不同状态和行驶条件,自动调整弹簧刚度和减震器阻尼,以达到最佳的悬挂效果。
具体来说,它可以通过传感器采集车辆的数据,分析车辆的状态,如车速、转向角度、车轮转速等,然后根据这些数据计算出所需的弹簧刚度和减震器阻尼,从而实现对悬挂系统的自动控制。
电控悬架的作用还包括提高车辆的舒适性和安全性。
由于它可以根据车辆的不同状态和行驶条件自动调整悬挂系统,使得车辆在行驶时感觉更加平稳舒适,同时也提高了车辆的安全性能。
二、电控悬架的工作原理电控悬架的工作原理主要涉及两个主要部分:传感器和控制系统。
1. 传感器传感器是电控悬架系统中的重要组成部分,它可以通过采集车辆的数据,将车辆的状态信息传递给控制系统。
传感器通常包括车速传感器、转向角度传感器、车轮转速传感器等。
2. 控制系统控制系统是电控悬架的核心部分,它根据传感器采集到的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制。
控制系统通常由微控制器、计算机、传感器、执行器等组成。
控制系统根据传感器采集到的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制。
具体来说,它可以通过调整弹簧刚度、减震器阻尼等参数,使得车辆在行驶时感觉更加平稳舒适,同时也提高了车辆的安全性能。
三、总结综上所述,电控悬架是一种利用电子技术控制弹簧刚度和减震器阻尼的悬挂系统,主要用于汽车、船舶等交通工具的制造和修理。
它可以通过传感器采集车辆的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制,从而实现最佳的悬挂效果。
简述电控悬架的作用和工作原理电控悬架作为汽车悬架系统的重要组成部分，其作用是通过电子控制单元（ECU）控制悬架系统的工作，以实现对车辆悬架系统的调节和控制。
电控悬架的工作原理是通过传感器感知车辆的运动状态和路面情况，并将这些信息传输给ECU，然后ECU根据预设的控制策略，通过控制执行器调节悬架系统的工作状态，以提高车辆的悬挂稳定性、操控性和乘坐舒适性。
电控悬架的作用主要有以下几个方面：1. 提高悬挂稳定性：电控悬架可以根据车辆的运动状态和路面情况实时调节悬架系统的刚度和阻尼，以提高车辆的悬挂稳定性。
当车辆在高速行驶或急转弯时，悬架系统可以自动增加刚度和阻尼，减小车身的侧倾和俯仰，提高车辆的稳定性和操控性。
2. 提高悬挂舒适性：电控悬架可以根据路面情况调节悬架系统的刚度和阻尼，以提高乘坐舒适性。
当车辆行驶在崎岖不平的路面上时，悬架系统可以自动降低刚度和阻尼，减小车身对路面的冲击和震动，提供更舒适的乘坐体验。
3. 优化悬挂性能：电控悬架可以根据不同的驾驶模式和需求，调节悬架系统的工作状态，以优化悬挂性能。
例如，在运动模式下，悬架系统可以提供更高的刚度和阻尼，以提供更好的操控性和车辆响应；在舒适模式下，悬架系统可以提供较低的刚度和阻尼，以提供更好的乘坐舒适性。
电控悬架的工作原理是基于车辆动力学原理和控制理论。
首先，通过传感器感知车辆的运动状态和路面情况，比如车身加速度、车轮位置和车轮加速度等。
然后，将这些信息传输给ECU，ECU根据预设的控制策略，通过控制执行器调节悬架系统的工作状态。
在控制执行器方面，电控悬架通常采用液压执行器或电动执行器。
对于液压执行器，通过控制液体的流动和压力来调节悬架系统的刚度和阻尼。
而对于电动执行器，通过控制电机的转动和位置来调节悬架系统的刚度和阻尼。
在控制策略方面，电控悬架通常采用PID控制器或模糊控制器等。
PID控制器通过比较当前状态和预设状态的偏差，计算出控制信号，使悬架系统逐渐趋近于预设状态。

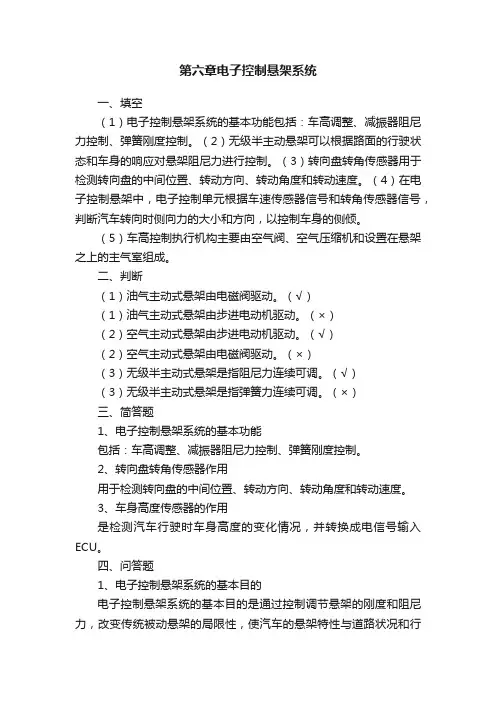

第六章电子控制悬架系统一、填空（1）电子控制悬架系统的基本功能包括：车高调整、减振器阻尼力控制、弹簧刚度控制。
（2）无级半主动悬架可以根据路面的行驶状态和车身的响应对悬架阻尼力进行控制。
（3）转向盘转角传感器用于检测转向盘的中间位置、转动方向、转动角度和转动速度。
（4）在电子控制悬架中，电子控制单元根据车速传感器信号和转角传感器信号，判断汽车转向时侧向力的大小和方向，以控制车身的侧倾。
（5）车高控制执行机构主要由空气阀、空气压缩机和设置在悬架之上的主气室组成。
二、判断（1）油气主动式悬架由电磁阀驱动。
（√）（1）油气主动式悬架由步进电动机驱动。
（×）（2）空气主动式悬架由步进电动机驱动。
（√）（2）空气主动式悬架由电磁阀驱动。
（×）（3）无级半主动式悬架是指阻尼力连续可调。
（√）（3）无级半主动式悬架是指弹簧力连续可调。
（×）三、简答题1、电子控制悬架系统的基本功能包括：车高调整、减振器阻尼力控制、弹簧刚度控制。
2、转向盘转角传感器作用用于检测转向盘的中间位置、转动方向、转动角度和转动速度。
3、车身高度传感器的作用是检测汽车行驶时车身高度的变化情况，并转换成电信号输入ECU。
四、问答题1、电子控制悬架系统的基本目的电子控制悬架系统的基本目的是通过控制调节悬架的刚度和阻尼力，改变传统被动悬架的局限性，使汽车的悬架特性与道路状况和行驶状态相适应，从而保证汽车行驶的平顺性和操纵的稳定性要求都能得到满足。
2、无级半主动悬架功用无级半主动悬架可以根据路面的行驶状态和车身的响应对悬架阻尼力进行控制，并在几毫秒内由最小到最大，使车身的振动响应始终被控制在某个范围内。
但在转向、起步、制动等工况时不能对阻尼力实施有效的控制。
它比全主动式悬架优越的地方是不需要外加动力源，消耗的能量很小，成本较低。
3、主动式悬架功用主动式悬架是一种能供给和控制动力源(油压、空气压)的装置。
根据各种传感器检测到的汽车载荷、路面状况、行驶速度、起动、制动、转向等状况的变化，自动调整悬架的刚度、阻尼力以及车身高度等。
简述电控悬架的作用和工作原理电控悬架是一种通过电子控制系统来调节车辆悬架系统的特性和性能的技术，其作用是提高车辆的悬挂性能，提供更舒适、更稳定的悬挂效果，并根据驾驶条件和需求调整悬挂系统的硬度和高度。
电控悬架的工作原理是通过电子控制单元（ECU）监控和控制车辆的悬挂系统。
悬挂系统通常由减震器、弹簧、悬挂臂和传感器等组成。
传感器负责感知车辆的运动状态，如车速、加速度、车身倾斜角度等，并将这些数据传输给ECU。
ECU根据传感器提供的数据，实时分析车辆的运动状态，并根据预先设定的悬挂系统特性和驾驶模式，控制电磁阀或伺服马达来调整悬挂系统的特性和性能。
具体来说，电控悬架的工作原理主要包括以下几个方面：1.悬挂系统特性调节：根据传感器获取的车辆运动状态数据，ECU可以根据预设的悬挂系统特性曲线，并结合当前驾驶的模式，通过调节电磁阀或马达的工作状态，实时改变悬挂系统的硬度。
当车辆行驶在柔软的悬挂特性下时，可以提供更好的舒适性；而当车辆行驶在硬挺的悬挂特性下时，可以提供更好的车身控制性能，增强悬挂系统的稳定性。
2.自适应悬挂：电控悬架可以根据不同的驾驶条件和路况自动调整悬挂系统的参数。
例如，当车辆行驶在颠簸的路面上时，ECU可以根据传感器感知到的车辆振动频率和振幅，调整悬挂系统的阻尼力大小，以减少车辆的颠簸感和抖动。
当车辆行驶在高速公路上时，ECU可以将悬挂系统调整为硬挺的状态，以提供更好的车辆稳定性和操控性能。
3.高度调节：电控悬架可以实现车辆的高度调整。
通常情况下，车辆在高速行驶时会降低离地高度以减少风阻，而在过速带或崎岖路面上行驶时会提高离地高度以保护底盘。
ECU可以根据传感器获取的数据，在保证安全的前提下，通过调节悬挂系统的高度管理模块，实时控制车辆的高度。
4.悬挂系统协调：电控悬架还可根据车辆的驾驶模式和动力系统的工作状态来协调悬挂系统和其他车辆控制系统之间的工作。
例如，在车辆紧急制动时，ECU可以通过传感器感知到的车辆的加速度和倾斜角度，及时调整悬挂系统的特性，提高制动的稳定性和安全性。
