波峰焊的原理波峰焊是一种常用的焊接工艺，它通过将焊接材料表面涂上焊剂，然后在高温下进行焊接，从而实现焊接的目的。
波峰焊的原理是利用焊接材料表面张力的作用，使焊剂在焊接过程中形成波峰，从而实现焊接的质量和效果。
波峰焊的原理主要包括以下几个方面：首先，焊接材料表面张力的作用。
在波峰焊过程中，焊接材料表面涂上焊剂后，焊剂会在高温下形成一层薄膜，并且在焊接过程中受热膨胀，从而形成波峰。
这种波峰的形成是由焊接材料表面张力的作用所决定的，它能够有效地提高焊接材料的润湿性和焊接质量。
其次，焊接温度的控制。
波峰焊的原理中，焊接温度是非常重要的因素。
在焊接过程中，需要通过控制焊接温度来实现焊剂的融化和形成波峰。
如果焊接温度过低，焊剂无法完全融化，从而无法形成波峰；如果焊接温度过高，焊剂会过度蒸发，同样无法形成理想的波峰。
因此，焊接温度的控制是波峰焊原理中的关键之一。
另外，焊接速度的控制也是波峰焊的原理之一。
在进行波峰焊时，焊接速度需要适当控制，以确保焊剂能够充分融化并形成理想的波峰。
如果焊接速度过快，焊剂无法充分融化；如果焊接速度过慢，焊剂会过度蒸发。
因此，焊接速度的控制对于波峰焊的质量和效果至关重要。
最后，焊接压力的作用也是波峰焊的原理之一。
在进行波峰焊时，适当的焊接压力能够帮助焊剂充分融化并形成理想的波峰。
焊接压力过大会导致焊剂过度挤出，影响波峰的形成；焊接压力过小则无法充分挤压焊剂，同样会影响波峰的形成。
因此，焊接压力的控制对于波峰焊的质量和效果也有着重要的影响。
综上所述，波峰焊的原理是通过焊接材料表面张力的作用，控制焊接温度、焊接速度和焊接压力，从而实现焊剂的融化和形成波峰，最终实现焊接的质量和效果。
通过对波峰焊原理的深入理解，我们能够更好地掌握波峰焊的工艺要领，提高焊接质量，确保产品的稳定性和可靠性。
波峰焊工作原理波峰焊是一种常用于电子元器件焊接的技术，它通过将焊接材料加热到熔点并使其与焊接表面接触，从而实现焊接的目的。
下面将详细介绍波峰焊的工作原理。
1. 波峰焊的基本原理波峰焊的基本原理是利用熔化的焊料在焊接表面形成一层波峰，焊接材料经过波峰时被加热熔化，然后与焊接表面接触，形成焊缝。
波峰焊的关键是控制焊料的温度和流动性，以确保焊接质量。
2. 波峰焊设备波峰焊设备主要由焊接机、焊接台、焊锡波峰、预热器和传送机构等组成。
焊接机通过控制焊接台的温度和传送机构的运动，实现焊料的熔化和流动。
预热器用于加热焊接表面，提高焊接质量。
3. 波峰焊的工作流程波峰焊的工作流程普通包括以下几个步骤：(1) 准备工作：将待焊接的电子元器件和焊接表面清洁干净，确保焊接质量。
(2) 设置参数：根据焊接材料和焊接要求，设置合适的焊接温度、速度和波峰高度等参数。
(3) 加热预热：通过预热器对焊接表面进行加热，提高焊接质量。
(4) 熔化焊料：将焊料加热到熔点，使其变成液态，形成波峰。
(5) 传送焊接材料：通过传送机构将焊接材料送入波峰区域，与焊接表面接触。
(6) 冷却固化：焊接材料与焊接表面接触后，逐渐冷却固化，形成焊缝。
4. 波峰焊的优势和应用波峰焊具有以下优势：(1) 自动化程度高：波峰焊设备可以实现自动化操作，提高生产效率。
(2) 焊接质量稳定：波峰焊可以控制焊接温度和焊接速度，确保焊接质量稳定。
(3) 适合范围广：波峰焊适合于焊接各种电子元器件，如电阻器、电容器、集成电路等。
(4) 成本低：波峰焊设备价格相对较低，且焊接材料使用量少，成本低廉。
波峰焊广泛应用于电子创造业，特殊是电子元器件的生产过程中。
它可以实现高效、稳定的焊接，提高生产效率和焊接质量。
同时，波峰焊的自动化程度高，可以减少人工操作，降低劳动强度。
因此，波峰焊在电子创造行业具有重要的地位和应用前景。
以上是关于波峰焊工作原理的详细介绍，希翼对您有所匡助。

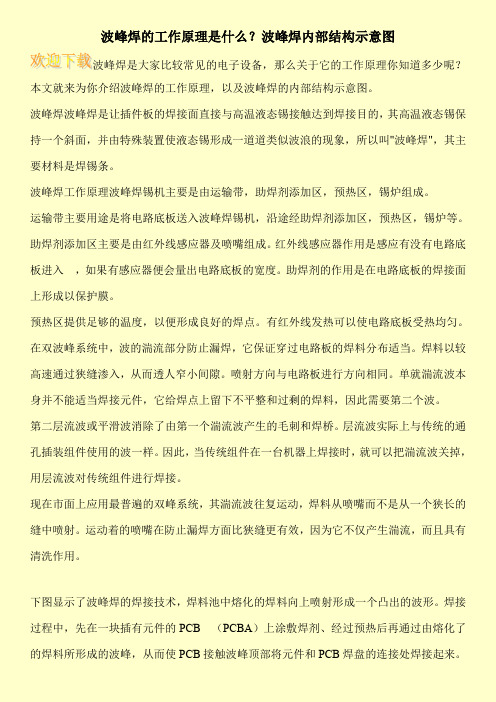

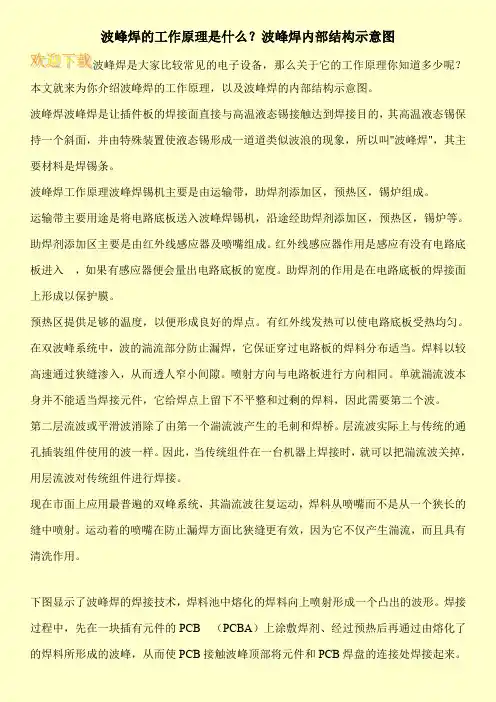

波峰焊的工作原理是什么？波峰焊内部结构示意图波峰焊是大家比较常见的电子设备，那么关于它的工作原理你知道多少呢？本文就来为你介绍波峰焊的工作原理，以及波峰焊的内部结构示意图。
波峰焊波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫"波峰焊"，其主要材料是焊锡条。
波峰焊工作原理波峰焊锡机主要是由运输带，助焊剂添加区，预热区，锡炉组成。
运输带主要用途是将电路底板送入波峰焊锡机，沿途经助焊剂添加区，预热区，锡炉等。
助焊剂添加区主要是由红外线感应器及喷嘴组成。
红外线感应器作用是感应有没有电路底板进入，如果有感应器便会量出电路底板的宽度。
助焊剂的作用是在电路底板的焊接面上形成以保护膜。
预热区提供足够的温度，以便形成良好的焊点。
有红外线发热可以使电路底板受热均匀。
在双波峰系统中，波的湍流部分防止漏焊，它保证穿过电路板的焊料分布适当。
焊料以较高速通过狭缝渗入，从而透人窄小间隙。
喷射方向与电路板进行方向相同。
单就湍流波本身并不能适当焊接元件，它给焊点上留下不平整和过剩的焊料，因此需要第二个波。
第二层流波或平滑波消除了由第一个湍流波产生的毛刺和焊桥。
层流波实际上与传统的通孔插装组件使用的波一样。
因此，当传统组件在一台机器上焊接时，就可以把湍流波关掉，用层流波对传统组件进行焊接。
现在市面上应用最普遍的双峰系统，其湍流波往复运动，焊料从喷嘴而不是从一个狭长的缝中喷射。
运动着的喷嘴在防止漏焊方面比狭缝更有效，因为它不仅产生湍流，而且具有清洗作用。
下图显示了波峰焊的焊接技术，焊料池中熔化的焊料向上喷射形成一个凸出的波形。
焊接过程中，先在一块插有元件的PCB（PCBA）上涂敷焊剂、经过预热后再通过由熔化了的焊料所形成的波峰，从而使PCB接触波峰顶部将元件和PCB焊盘的连接处焊接起来。

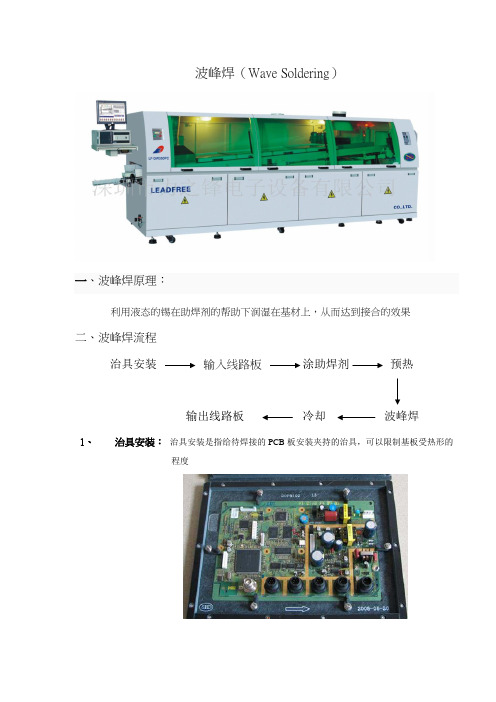

波峰焊（Wave Soldering）
一、波峰焊原理：
利用液态的锡在助焊剂的帮助下润湿在基材上，从而达到接合的效果
二、波峰焊流程
治具安装输入线路板涂助焊剂预热
输出线路板冷却波峰焊
1、治具安装：治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热形的
程度
2、输入线路板:把待焊接的PCB组件（装好元器件的印制电路板）装载到传送带上，
以便进行下一步的焊接操作。
3、涂助焊剂：喷涂助焊剂要均匀地涂覆助焊剂，目的是除去PCB和元器件焊接表
面的氧化层，防止焊接过程中的再氧化。
4、预热：1>减少基板在与高温锡波接触时的热冲击
2>活化助焊剂
3>烘干助焊剂的溶剂成分
5、波峰焊：波峰焊接过程中广泛应用双波峰，第一个波峰是柱状波峰，其波面宽度
比较窄（主要用于密，积的贴片元件焊接，便于排出空气，减少漏焊）；
第二个波峰为平波，波峰平整稳定，流速要慢(主要用于焊接面宽而平稳
的焊接)。
6冷却：基板过锡焊接后需自然冷却一段时间后才能进入冷却系统冷却，因为急速冷却容易造成焊锡急速凝固，从而影响焊锡效果。
7输出线路板：焊接完成后PCBA板检测。
波峰焊培训资料波峰焊是一种常见的电子制造工艺，用于焊接电路板（PCB）的组装过程。
它能够实现高效、可靠的焊接，提高生产效率和焊接质量。
本文将介绍波峰焊的基本原理、设备和操作技巧，并分享一些常见问题的解决方法。
希望通过本文的阅读，您能够对波峰焊有更深入的了解。
一、波峰焊的基本原理波峰焊是利用焊锡的表面张力和热传导原理，实现电子元器件与PCB之间的可靠连接。
在波峰焊过程中，焊锡在一定温度下熔化，并形成一个“波峰”。
PCB上的元器件通过预先设计好的焊盘与焊锡波峰接触，从而实现焊接。
焊接完毕后，波峰冷却凝固，使得元器件与PCB之间的连接牢固可靠。
二、波峰焊设备2.1 波峰焊机波峰焊机是实施波峰焊的重要设备，它由预热区、焊锡槽、升降系统、传送系统和控制系统等组成。
预热区用于升温PCB和元器件，焊锡槽则用于熔化焊锡。
通过升降系统，将预热过的PCB和元器件沿波峰焊槽传送线槽，使其与焊锡接触。
控制系统可实时监测温度和传送速度等参数，确保焊接质量的稳定。
2.2 清洗设备波峰焊后，焊接表面可能存在未熔化的焊锡、焊剂等残留物。
为了确保焊接质量和PCB的可靠性，需要进行清洗处理。
清洗设备通常包括喷淋清洗机、超声波清洗机和烘干机，用于去除残留物并确保PCB 的表面清洁。
三、波峰焊操作技巧3.1 PCB设计在进行波峰焊之前，需要对PCB进行设计。
焊盘的设计应符合元器件的要求，确保焊接点的合理布局和间距。
同时，还要考虑PCB的波峰焊适应性。
合理的PCB设计可以提高焊接质量，减少焊接故障的发生。
3.2 元器件与PCB的预处理在进行波峰焊之前，需要对元器件和PCB进行预处理。
元器件的引脚应进行锡镀处理，以提高焊接质量。
PCB表面应进行喷洒或浸泡等方式的除脏处理，确保焊接表面的清洁。
3.3 设置适宜的波峰焊参数波峰焊参数的设置直接影响到焊接质量。
在进行波峰焊之前，需要进行合理的参数调试。
常见的参数包括预热温度、传送速度、焊锡温度和波峰形状等。
波峰焊工作原理引言概述：波峰焊是一种常见的电子元件焊接技术，其工作原理是通过将焊接部件浸入熔化的焊料中，使焊料在波峰的作用下形成焊接。
本文将详细介绍波峰焊的工作原理及其应用。
一、焊料的熔化1.1 熔化温度：波峰焊中使用的焊料通常是锡合金，其熔点较低，一般在180°C至230°C之间。
1.2 熔化方式：焊料在波峰焊机中通过电热加热，达到熔化温度后形成熔融状态。
1.3 熔化控制：波峰焊机通过控制加热温度和时间来控制焊料的熔化程度，确保焊接质量。
二、波峰的形成2.1 波峰的定义：波峰是指焊料在焊接过程中形成的波浪状高度。
2.2 波峰的作用：波峰在焊接过程中起到了稳定焊料的作用，使焊接部件能够均匀浸润焊料。
2.3 波峰的调节：波峰焊机可以通过调节波峰的高度和形状来适应不同焊接要求，确保焊接质量。
三、焊接部件的浸润3.1 浸润机理：焊接部件在波峰的作用下，焊料会自动浸润到焊接部件表面，形成均匀的焊接。
3.2 浸润控制：波峰焊机可以通过控制焊料的温度和粘度来控制焊料的浸润速度，确保焊接部件完全覆盖。
3.3 浸润效果：良好的浸润效果可以确保焊接部件与焊料之间形成牢固的连接，提高焊接质量。
四、焊接过程的控制4.1 温度控制：波峰焊机通过控制焊料的温度和波峰的高度来控制焊接温度，确保焊接部件不受热损伤。
4.2 时间控制：波峰焊机可以通过控制焊接时间来控制焊接速度，确保焊接部件在适当的时间内完成焊接。
4.3 速度控制：波峰焊机可以通过调节输送速度来控制焊接速度，确保焊接部件在适当的速度下完成焊接。
五、应用领域5.1 电子元件焊接：波峰焊广泛应用于电子元件的焊接，如电路板、插件等。
5.2 电气设备制造：波峰焊也常用于电气设备的制造，如电机、变压器等。
5.3 汽车零部件生产：波峰焊在汽车零部件的生产中也有着重要的应用，如汽车灯具、传感器等的焊接。
总结：波峰焊作为一种高效、稳定的焊接技术，其工作原理简单而有效。
波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接技术，广泛应用于电子创造行业。
本文将为您提供一份波峰焊作业指导书，匡助您了解波峰焊的基本原理、操作步骤以及注意事项，以确保焊接质量和工作安全。
一、波峰焊的基本原理1.1 焊接方式：波峰焊是通过将电子元器件插入波峰焊机的焊锡槽中，利用预热和焊锡波浪的作用，使焊锡彻底覆盖焊接点，从而实现焊接的过程。
1.2 焊锡波浪形成：焊锡波浪由焊锡槽中的焊锡和通入的惰性气体共同形成。
焊锡通过加热熔化，并在焊锡槽中形成一定的液面，形成焊锡波浪。
1.3 焊接原理：焊接时，焊锡波浪将焊锡涂覆在焊接点上，同时通过热量传导，将焊接点加热至足够温度，使焊锡与焊接点发生冷凝反应，从而实现焊接。
二、波峰焊的操作步骤2.1 准备工作：1.1 确保焊接设备的正常运行，检查焊锡槽的温度和焊锡的质量。
1.2 清洁焊接点，确保焊接表面无油污、氧化物等杂质。
1.3 检查焊接点的位置和布局，确保焊接点与焊锡槽对齐。
2.2 焊接操作：2.1 将待焊接的电子元器件插入焊锡槽中，确保焊接点与焊锡波浪接触。
2.2 启动焊接机，调整焊锡槽的温度和焊锡波浪的高度，以保证焊接质量。
2.3 控制焊接时间，使焊锡与焊接点充分接触并冷凝。
2.3 检验焊接质量：3.1 检查焊接点的焊锡覆盖情况，确保焊锡彻底涂覆焊接点。
3.2 使用显微镜检查焊接点的焊锡形状，确保焊锡呈现光滑、亮丽的外观。
3.3 进行焊接点的电性能测试，确保焊接点的电阻和导通性符合要求。
三、波峰焊的注意事项3.1 安全操作：在进行波峰焊作业时，必须佩戴防护手套、护目镜等个人防护装备，避免烫伤和眼部损伤。
3.2 焊接环境：确保焊接环境通风良好，避免焊锡烟雾对人体的危害。
3.3 设备维护：定期清洁焊锡槽，更换焊锡，确保设备的正常运行。
四、总结波峰焊作业指导书提供了波峰焊的基本原理、操作步骤以及注意事项。
正确理解和遵循这些指导，可以保证焊接质量和工作安全。
《波峰焊基础知识综合性概述》一、引言在现代电子制造领域，波峰焊作为一种重要的焊接技术，广泛应用于电子产品的生产过程中。
它具有高效、稳定、可靠等优点，能够满足大规模生产的需求。
本文将对波峰焊的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面，为读者提供一个清晰、系统且深入的理解框架。
二、基本概念1. 定义波峰焊是将熔融的液态焊料，借助泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的 PCB 板置于传送链上，经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
2. 组成部分波峰焊设备主要由助焊剂喷涂系统、预热系统、焊接系统、冷却系统、控制系统等组成。
（1）助焊剂喷涂系统：在 PCB 板进入焊接区域之前，均匀地喷涂一层助焊剂，以去除 PCB 板和元器件引脚表面的氧化物，提高焊接质量。
（2）预热系统：对 PCB 板进行预热，使 PCB 板和元器件达到一定的温度，减少热冲击，提高焊接质量。
（3）焊接系统：包括焊料槽、泵、波峰发生器等，产生特定形状的焊料波，实现焊点焊接。
（4）冷却系统：对焊接后的 PCB 板进行冷却，使焊点迅速凝固，提高焊接强度。
（5）控制系统：对整个波峰焊设备进行控制，包括温度、速度、时间等参数的设置和调整。
3. 焊接原理波峰焊的焊接原理是利用液态焊料的表面张力和毛细作用，使焊料在 PCB 板和元器件引脚之间形成良好的焊点。
当 PCB 板经过焊料波峰时，焊料在重力和表面张力的作用下，填充到 PCB 板和元器件引脚之间的间隙中，形成焊点。
同时，助焊剂在焊接过程中起到去除氧化物、降低焊料表面张力、促进焊料流动等作用。
三、核心理论1. 热传递理论波峰焊过程中，热传递是一个关键因素。
预热系统通过热传导、热对流和热辐射等方式，将热量传递给 PCB 板和元器件，使其达到一定的温度。
在焊接过程中，焊料波峰与 PCB 板和元器件之间也存在热传递，影响焊接质量。
波峰焊工作原理引言概述：波峰焊是一种常用的电子元器件焊接技术，它通过将焊锡熔化成波浪形状，将焊接部件浸入焊锡波浪中，实现焊接连接。
本文将详细介绍波峰焊的工作原理。
正文内容：1. 波峰焊的基本原理1.1 焊锡波浪的生成焊锡波浪的生成是波峰焊的核心原理。
通过将焊锡条加热至熔点，使其熔化成液态焊锡。
然后，通过振动器或泵将熔化的焊锡推向焊接区域，形成波浪状。
1.2 焊接部件的浸入焊接部件在焊锡波浪形成后，被浸入焊锡波浪中。
焊接部件的引脚或焊盘与焊锡波浪接触，通过热传导和表面张力等作用，焊锡在焊接部件表面形成焊点。
1.3 清洗和冷却焊接完成后，焊接部件需要进行清洗和冷却。
清洗可以去除焊锡残留物，保持焊点的质量。
冷却可以使焊点迅速固化，确保焊接的可靠性。
2. 波峰焊的工作流程2.1 准备工作在进行波峰焊之前，需要准备焊接部件和焊锡。
焊接部件应该清洁，以确保焊接质量。
焊锡应选择适合的合金成分和熔点。
2.2 焊接参数设置根据焊接部件的要求和焊锡的特性，需要设置合适的焊接参数。
这些参数包括焊接温度、焊锡推送速度和焊接时间等。
2.3 焊接过程控制在焊接过程中，需要对焊接设备进行控制。
通过控制焊接温度、焊锡波浪的形状和焊接速度等参数，确保焊接的质量和一致性。
3. 波峰焊的优点3.1 高效率波峰焊可以同时焊接多个引脚或焊盘，提高焊接效率。
而且，焊接速度快，适用于大批量生产。
3.2 焊接质量高波峰焊可以实现焊点的一致性和可靠性。
焊接部件与焊锡波浪的接触面积大，焊点的强度高，电气连接稳定。
3.3 适用范围广波峰焊适用于多种类型的电子元器件焊接，包括插件式元件、贴片元件和表面贴装元件等。
总结：综上所述，波峰焊的工作原理是通过焊锡波浪的生成、焊接部件的浸入和清洗冷却等步骤实现的。
在实际应用中，需要进行准备工作、设置焊接参数和控制焊接过程。
波峰焊具有高效率、高质量和广泛适用性的优点，是一种重要的电子元器件焊接技术。
什么是波峰焊及波峰焊原理
我要收藏2008-9-16 0:00:00 作者：未知来源：网络
什么是波峰焊:
焊接技术是SMT的核心，是决定表面贴装产品质量的关键。
目前广泛采用并不断完善的主要有两种：波峰焊和再流焊。
最初在市场上出现的提供表面贴装元件密集间隙焊接的设备之一是双波峰焊系统。
双波峰系统能产生两个波峰：湍流波和平滑(或层流)波，如图图所示。
波峰焊原理及波峰焊结构:
波峰焊?a?C主要是由?\\???В?助焊?┨砑??^，?A???^，?a?t?M成。
?\\??代主要用途是?㈦?路底板送入波峰焊?a?C，沿途??助焊?┨砑??^，?A???^，?a?t等。
助焊?┨砑??^主要是由?t外?Q感??器及??嘴?M成。
?t外?Q感??器作用是感??有?]有??路底板?M入，如果有感??器便??量出??路底板的??度。
助焊?┑淖饔檬窃陔?路底板的焊接面上形成以保?o膜。
?A???^提供足?虻??囟龋?以便形成良好的焊?c。
有?t外?Q?l?峥梢允闺?路底板受?峋??颉?
?a?t内有?l?峋Q，?a泵，Main Wave及Jet Wave。
在双波峰系统中，波的湍流部分防止漏焊，它保证穿过电路板的焊料分布适当。
焊料以较高速通过狭缝渗入，从而透人窄小间隙。
喷射方向与电路板进行方向相同。
单就湍流波本身并不能适当焊接元件，它给焊点上留下不平整和过剩的焊料，因此需要第二个波。
第二层流波或平滑波消除了由第一个湍流波产生的毛刺和焊桥。
层流波实际上与传统的通孔插装组件使用的波一样。
因此，当传统组件在一台机器上焊接时，就可以把湍流波关掉，用层流波对传统组件进行焊接。
现在市面上应用最普遍的双峰系统，其湍流波往复运动，焊料从喷嘴而不是从一个狭长的缝中喷射。
运动着的喷嘴在防止漏焊方面比狭缝更有效，因为它不仅产生湍流，而且具有清洗作用。
其他资料:
波峰焊的工???c波形
?D3-1?@示了波峰焊的焊接技?g，焊料池中熔化的焊料向上??射形成一??凸出的波形。
焊接?^程中，先在一?K插有元件的PCB (PCBA)上涂敷焊??、???^?A?後嵩偻ㄟ^由熔化了的焊料所形成的波峰，?亩?使PCB接?|波峰??部?⒃?件和PCB焊?P的?B接??焊接起?怼?
根???C器所使用不同?缀涡??畹牟ǚ澹?波峰焊系?y可以??分成?S多?N。
?p波峰焊接系?y
?D3-3所示的是其中一?N波峰焊系?y(?p波峰焊接系?y)，其中第一??波是一??湍流波，作用是防止??焊。
第二??波是一??平滑波，作用是?椭?消除毛刺及焊?颉Ｍ牧鞑?既可以通?^??熔化的焊料???^一??振?U器?硇纬桑?亦可以通?^向焊料池中注入氮???硇纬伞?
波峰焊[浏览次数：498次]
波峰焊原理介绍波峰焊是将熔融的液态焊料、借助与泵的作用、在焊料槽液面形成特定形状的焊料波、插装了元器件的PCB置与传送链上、经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
波峰面的表面均被一层氧化皮覆盖、它在沿焊料波的整个长度方向上几乎都保持静态、在波峰焊接过程中、PCB接触到锡波的前沿表面、氧化皮破裂、PCB前面的锡波无
目录
∙波峰焊原理介绍
∙波峰焊生产工艺过程
∙波峰焊缺陷
波峰焊原理介绍
∙是将熔融的液态焊料、借助与泵的作用、在焊料槽液面形成特定形状的焊料波、插装了元器件的PCB置与传送链上、经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
波峰面的表面均被一层氧化皮覆盖、它在沿焊料波的整个长度方向上几乎都保持静态、在波峰焊接过程中、PCB接触到锡波的前沿表面、氧化皮破裂、PCB前面的锡波无皲褶地被推向前进、这说明整个氧化皮与PCB以同样的速度移动波峰焊点成型-当PCB进入波峰面前端(A)时、基板与引脚被加热、并在未离开波峰面(B)之前、整个PCB浸在焊料中、即被焊料所桥联、但在离开波峰尾端的瞬间、少量的焊料由于润湿力的作用、粘附在焊盘上、并由于表面张力的原因、会出现以引线为中心收缩至最小状态、此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。
因此会形成饱满、圆整的焊点、离开波峰尾部的多余焊料、由于重力的原因、回落到锡锅中。
防止桥联的发生,1、使用可焊性好的元器件/PCB。
2、提高助焊剞的活性。
3、提高PCB的预热温度、增加焊盘的湿润性能。
4、提高焊料的温度。
5、去除有害杂质、减低焊料的内聚力、以利于两焊点之间的焊料分开。
波峰焊生产工艺过程
∙线路板通过传送带进入波峰焊机以后，会经过某个形式的利用波峰、发泡或喷射的方法涂敷到线路板上。
由于大多数助焊剂在焊接时必须要达到并保持一个活化温度来保证焊点的完全浸润，因此线路板在进入波峰槽前要先经过一个预热区。
助焊剂涂敷之后的预热可以逐渐提升PCB的温度并使助焊剂活化，这个过程还能减小组装件进入波峰时产生的热冲击。
它还可以用来蒸发掉所有可能吸收的潮气或稀释助焊剂的载体溶剂，如果这些东西不被去除的话，它们会在过波峰时沸腾并造成焊锡溅射，或者产生蒸汽留在焊锡里面形成中空的焊点或砂眼。
波峰焊机预热段的长度由产量和传送带速度来决定，产量越高，为使板子达到所需的浸润温度就需要更长的预热区。
另外，由于双面板和多层板的热容量较大，因此它们比单面板需要更高的预热温度。
目前波峰焊机基本上采用热辐射方式进行预热，最常用的波峰焊预热方法有强制热风对流、电热板对流、电热棒加热及红外加热等。
在这些方法中，强制热风对流通常被认为是大多数工艺里波峰焊机最有效的热量传递方法。
在预热之后，线路板用单波(λ波)或双波(扰流波和λ波)方式进行焊接。
对穿孔式元件来讲单波就足够了，线路板进入波峰时，焊锡流动的方向和板子的行进方向相反，可在元件引脚周围产生涡流。
这就象是一种洗刷，将上面所有助焊剂和氧化膜的残余物去除，在焊点到达浸润温度时形成浸润。
波峰焊缺陷
∙焊料不足
产生原因：PCB预热和焊接温度太高，使熔融焊料的黏度过低。
预热温度在90-130℃，有较多贴装元器件时温度取上限;锡波温度为250±5℃，焊接时间3-5s。
插装孔的孔径过大，焊料从孔中流出。
插装孔的孔径比引脚直径0.15-0.4mm（细引脚取下限，粗引脚取上限）。
细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪。
焊盘设计要符合波峰焊要求。
金属化孔质量差或助焊剂流入孔中。
反映给印制板加工厂，提高加工质量。
波峰高度不够。
不能使印制板对焊料产生压力，不利于上锡。
波峰高度一般控制在印制板厚度的2/3处。
印制板爬坡角度偏小，不利于焊剂排气。
印制板爬坡角度为3-7°。
焊料过多
焊接温度过低或传送带速度过快，使熔融焊料的黏度过大。
锡波温度为250±5℃，焊接时间3-5s。
PCB 预热温度过低，由于PCB与元器件温度偏低，焊接时原件与PCB吸热，使实际焊接温度降低。
根据PCB尺寸，是否多层板，元器件多少，有无贴装元器件等设置预热温度。
焊剂活性差或比重过小。
更换焊剂或调整适当的比重。
焊盘、插装孔、引脚可焊性差。
提高印制板加工质量，元器件先到先用，不要存放在潮湿环境中。
焊料中锡的比例减小，或焊料中杂质成分过高（CU＜0.08[%]），使熔融焊料的黏度增加，流动性变差。
锡的比例＜61.4[%]时，可适量添加一些纯锡，杂质过高时应更换焊料。
焊料残渣太多。
每天结束工作后应清理残渣。
焊点拉尖
PCB预热温度过低，由于PCB与元器件温度偏低，焊接时原件与PCB吸热，使实际焊接温度降低。
根据PCB尺寸，是否多层板，元器件多少，有无贴装元器件等设置预热温度。
焊接温度过低或传送带速度过快，使熔融焊料的黏度过大。
锡波温度为250±5℃，焊接时间3-5s。
温度略低时，传送带速度应调慢一些。
电磁泵波峰焊机的波峰高度太高或引脚过长，使引脚底部不能与波峰接触。
因为电磁泵波峰焊机是空心波，空心波的厚度为4-5mm左右。
波峰高度一般控制在印制板厚度的2/3处。
插装元器件引脚成形要求原件引脚露出印制板焊接面0.8-3mm。
