改性丙烯酸酯胶粘剂

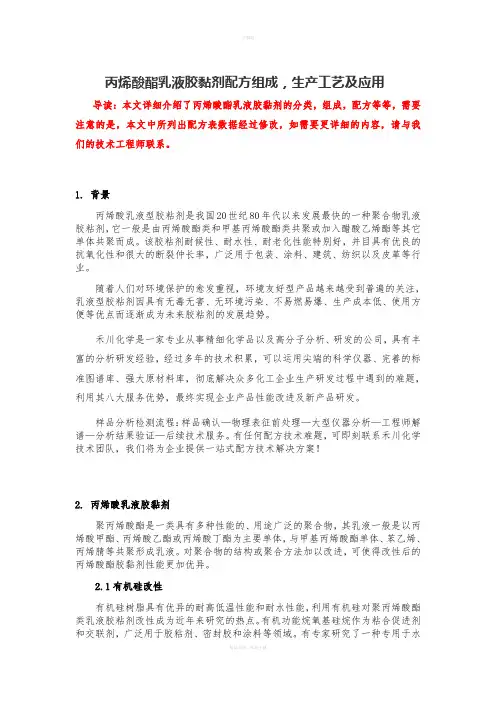

丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。

1. 背景丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。

该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。

随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。

禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！2. 丙烯酸乳液胶黏剂聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。

对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。

2.1有机硅改性有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。

有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。

有专家研究了一种专用于水性体系的有机硅烷Wz-A在水乳型聚丙烯酸密封胶中的应用，这种水性硅烷可以在不改变产品稳定性的情况下显著提高密封胶的力学性能和粘接性能，Wz-A的添加量在0.8%-1.6%较为合适。

丙烯酸酯在胶粘剂中的作用
丙烯酸酯在胶粘剂中起着粘合的作用。

丙烯酸酯是一种具有高度粘附性和耐久性的化学物质，可以将两个不同材料牢固地黏合在一起。

丙烯酸酯可以通过聚合反应形成聚合物，这些聚合物可以形成坚固的结构，并在接触面上形成丰富而密集的分子结构。

这种结构可以扩散到被粘合的物体表面，并与其表面形成强力吸附。

丙烯酸酯还可以通过与材料表面上的官能团结合，形成化学键，增加粘合的持久性和稳定性。

此外，丙烯酸酯还具有很好的流动性和涂散性，可以均匀地分布在被粘合物体的表面上，填充微小的孔隙和不规则表面，进一步提高粘合力。

总的来说，丙烯酸酯在胶粘剂中的作用是通过形成强力吸附和化学键，将被粘合物体紧密粘合在一起，并提供持久性和耐久性。

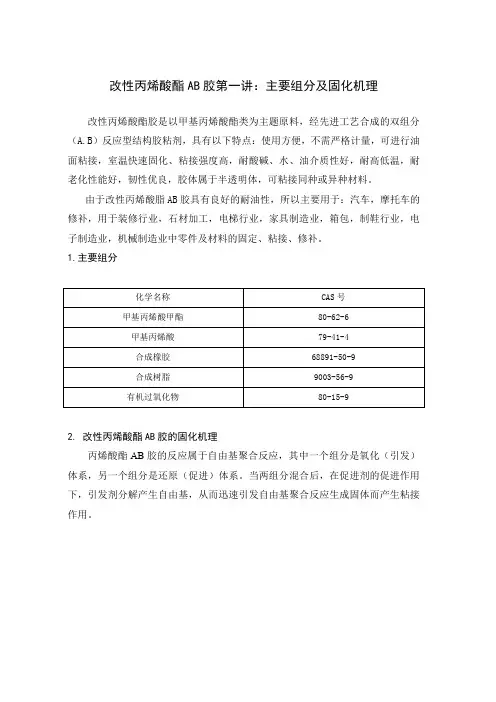

改性丙烯酸酯AB胶第一讲：主要组分及固化机理改性丙烯酸酯胶是以甲基丙烯酸酯类为主题原料，经先进工艺合成的双组分（A.B）反应型结构胶粘剂，具有以下特点：使用方便，不需严格计量，可进行油面粘接，室温快速固化、粘接强度高，耐酸碱、水、油介质性好，耐高低温，耐老化性能好，韧性优良，胶体属于半透明体，可粘接同种或异种材料。

由于改性丙烯酸脂AB胶具有良好的耐油性，所以主要用于：汽车，摩托车的修补，用于装修行业，石材加工，电梯行业，家具制造业，箱包，制鞋行业，电子制造业，机械制造业中零件及材料的固定、粘接、修补。

1.主要组分化学名称CAS号甲基丙烯酸甲酯80-62-6甲基丙烯酸79-41-4合成橡胶68891-50-9合成树脂9003-56-9有机过氧化物80-15-92.改性丙烯酸酯AB胶的固化机理丙烯酸酯AB胶的反应属于自由基聚合反应，其中一个组分是氧化（引发）体系，另一个组分是还原（促进）体系。

当两组分混合后，在促进剂的促进作用下，引发剂分解产生自由基，从而迅速引发自由基聚合反应生成固体而产生粘接作用。

改性丙烯酸酯AB胶第二讲：产品性能及使用须知一、性能特点表2.AB胶性能参数A胶B胶外观绿色半透明粘稠液体红色半透明粘稠液体粘度（cps/25℃）3000-60003000-6000比重（g/cm3） 1.00±0.021．00±0.02固成分100%固化时间（25℃）贴合后初步固化3-6分钟，完全固化24小时保存期限（25℃）12个月拉伸剪切强度（MPa）≥20抗冲击强度（kj/㎡）≥18耐温性（℃）（固化后）-30℃～120℃3.应用范围在常温（25℃）下能迅速凝固，所粘接材料非常广泛；可对金属、塑料、木材、瓷类等产品同种或异种进行粘接，广泛应用于车辆、机械、化工管路贮罐、家具行业、灯饰、玩具、陶瓷、日用品、工艺品等粘接制造和修复。

（对雪花铁、紫铜、聚烯烃粘接较差）4.使用方法先清洁被粘接材料表面的水分，灰尘，油渍，锈斑及其它污物，用手工操作时，将A胶与B胶重复涂在一接着面上，并作适当混合，贴合尽量能作旋转混合。

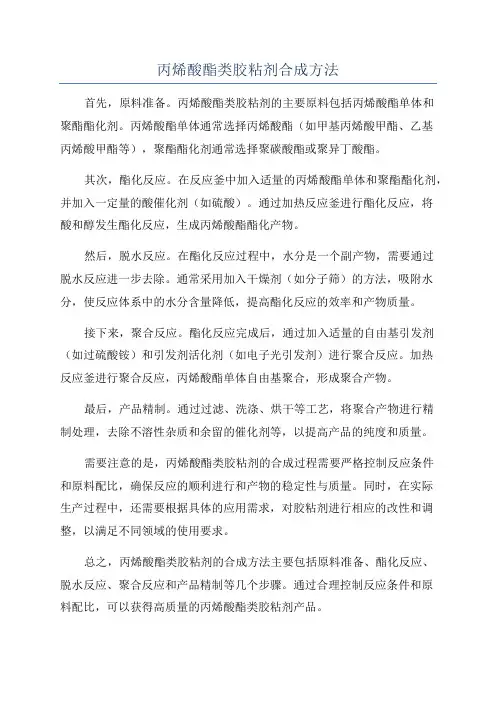

丙烯酸酯类胶粘剂合成方法
首先，原料准备。

丙烯酸酯类胶粘剂的主要原料包括丙烯酸酯单体和
聚酯酯化剂。

丙烯酸酯单体通常选择丙烯酸酯（如甲基丙烯酸甲酯、乙基
丙烯酸甲酯等），聚酯酯化剂通常选择聚碳酸酯或聚异丁酸酯。

其次，酯化反应。

在反应釜中加入适量的丙烯酸酯单体和聚酯酯化剂，并加入一定量的酸催化剂（如硫酸）。

通过加热反应釜进行酯化反应，将
酸和醇发生酯化反应，生成丙烯酸酯酯化产物。

然后，脱水反应。

在酯化反应过程中，水分是一个副产物，需要通过
脱水反应进一步去除。

通常采用加入干燥剂（如分子筛）的方法，吸附水分，使反应体系中的水分含量降低，提高酯化反应的效率和产物质量。

接下来，聚合反应。

酯化反应完成后，通过加入适量的自由基引发剂（如过硫酸铵）和引发剂活化剂（如电子光引发剂）进行聚合反应。

加热
反应釜进行聚合反应，丙烯酸酯单体自由基聚合，形成聚合产物。

最后，产品精制。

通过过滤、洗涤、烘干等工艺，将聚合产物进行精
制处理，去除不溶性杂质和余留的催化剂等，以提高产品的纯度和质量。

需要注意的是，丙烯酸酯类胶粘剂的合成过程需要严格控制反应条件
和原料配比，确保反应的顺利进行和产物的稳定性与质量。

同时，在实际
生产过程中，还需要根据具体的应用需求，对胶粘剂进行相应的改性和调整，以满足不同领域的使用要求。

总之，丙烯酸酯类胶粘剂的合成方法主要包括原料准备、酯化反应、
脱水反应、聚合反应和产品精制等几个步骤。

通过合理控制反应条件和原
料配比，可以获得高质量的丙烯酸酯类胶粘剂产品。

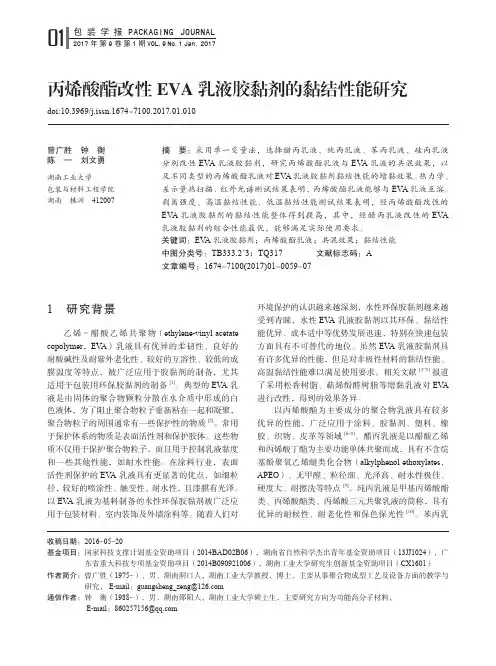

丙烯酸酯改性EVA 乳液胶黏剂的黏结性能研究doi:10.3969/j.issn.1674-7100.2017.01.010收稿日期：2016-05-20基金项目：国家科技支撑计划基金资助项目（2014BAD02B06），湖南省自然科学杰出青年基金资助项目（13JJ1024），广 东省重大科技专项基金资助项目（2014B090921006），湖南工业大学研究生创新基金资助项目（CX1601）作者简介：曾广胜（1975-），男，湖南洞口人，湖南工业大学教授，博士，主要从事聚合物成型工艺及设备方面的教学与 研究， E-mail ：guangsheng_zeng@通信作者：钟 衡（1988-），男，湖南邵阳人，湖南工业大学硕士生，主要研究方向为功能高分子材料， E-mail ：860257156@曾广胜 钟 衡陈 一 刘文勇湖南工业大学包装与材料工程学院湖南 株洲 412007摘　要：采用单一变量法，选择醋丙乳液、纯丙乳液、苯丙乳液、硅丙乳液分别改性EVA 乳液胶黏剂，研究丙烯酸酯乳液与EVA 乳液的共混效果，以及不同类型的丙烯酸酯乳液对EVA 乳液胶黏剂黏结性能的增黏效果。

热力学、差示量热扫描、红外光谱测试结果表明，丙烯酸酯乳液能够与EVA 乳液互溶。

剥离强度、高温黏结性能、低温黏结性能测试结果表明，经丙烯酸酯改性的EVA 乳液胶黏剂的黏结性能整体得到提高，其中，经醋丙乳液改性的EVA 乳液胶黏剂的综合性能最优，能够满足实际使用要求。

关键词：EV A 乳液胶黏剂；丙烯酸酯乳液；共混效果；黏结性能中图分类号：TB333.2+3；TQ317 文献标志码：A 文章编号：1674-7100(2017)01-0059-071 研究背景乙烯-醋酸乙烯共聚物（ethylene-vinyl acetate copolymer ，EV A ）乳液具有优异的柔韧性、良好的耐酸碱性及耐紫外老化性、较好的互溶性、较低的成膜温度等特点，被广泛应用于胶黏剂的制备，尤其适用于包装用环保胶黏剂的制备[1]。

丙烯酸酯液体改性环氧树脂胶粘剂3．2 胶粘剂力学性能采用环氧基含量为1．2 mmol·g-1的丙烯酸酯液体橡胶增韧环氧树脂胶粘剂，其力学性能见表3。

由表3可见，环氧树脂胶粘剂对不同材料有不同的粘接性，但加入丙烯酸酯液体橡胶后拉伸剪切强度都有不同程度的提高，铝合金试片的拉剪强度提高了133％，复合材料试片提高了124％，45#钢试片提高了84％。

这是因为加入丙烯酸酯液体橡胶，改善了体系的韧性，降低了固化过程中产生的内应力，胶粘剂拉剪强度增大。

下面分别讨论液体橡胶添加量和环氧基含量对拉剪强度的影响。

表3 环氧树脂胶粘剂拉剪强度拉剪强度每百份环氧树脂中液体橡胶的加入份数／MPa 0 5 10 15 20铝合金试片 12．1 20．1 28．2 26．1 22．3玻璃钢试片 7．2 12．0 16．1 14．0(试片破坏) 14．1(试片破坏)45#钢试片 9．2 11．2 16．8 16．6 13．2由表3可见，随液体橡胶添加量的增加，胶粘剂的拉剪强度逐渐增大，当添加量为每百份环氧树脂加10份时，拉剪强度提高幅度最大，分别提高了约133％和124％。

这是因为加入液体橡胶，体系成两相结构，由于橡胶相变形和撕裂的阻力对基体开裂有阻碍和钉扎作用，消耗大量的能量，提高了韧性。

而这种阻碍作用与橡胶相的体积分数成线性关系，故随液体橡胶添加量的增加，基体的韧性增大，拉伸剪切强度逐渐增大。

又由于胶结件在受拉剪载荷时，胶粘剂与胶接件表面粘接作用和胶粘剂本身的强度不同，胶接件的破坏形式也不同。

但是若橡胶含量过大，胶粘剂内聚强度降低，试件呈内聚破坏，拉剪强度反而降低。

3．2．1 丙烯酸酯液体橡胶环氧基含量的影响丙烯酸酯液体橡胶含有的反应性官能团为环氧基，不同环氧基含量的液体橡胶对胶粘剂拉剪强度的影响不同。

图4(图略)是体系中分别加入不同环氧基含量(每百份环氧树脂加入10份)的液体橡胶后，胶粘剂拉剪强度与液体橡胶环氧基含量的关系曲线。

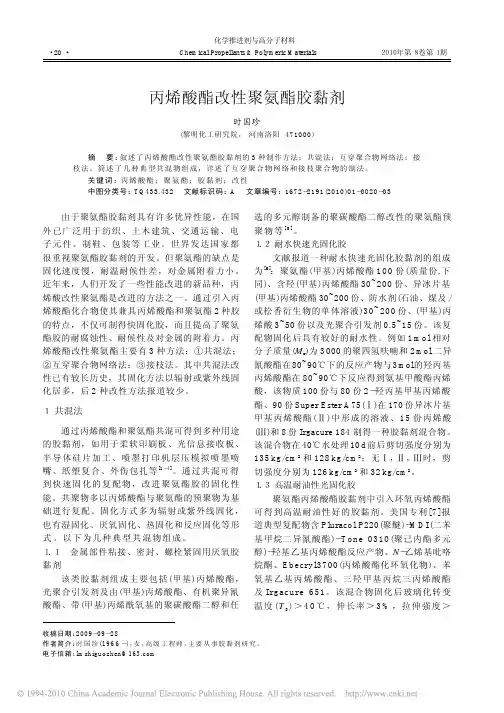

化学推进剂与高分子材料Chemical Propellants & Polymeric Materials２０１０年第８卷第１期· 20 ·丙烯酸酯改性聚氨酯胶黏剂时国珍(黎明化工研究院， 河南洛阳 471000)摘　要：叙述了丙烯酸酯改性聚氨酯胶黏剂的3种制作方法：共混法；互穿聚合物网络法；接枝法。

简述了几种典型共混物组成，详述了互穿聚合物网络和接枝聚合物的制法。

关键词：丙烯酸酯；聚氨酯；胶黏剂；改性中图分类号： TQ433.432 文献标识码： A 文章编号： 1672－2191(2010)01－0020－03收稿日期：2009－09－28作者简介：时国珍(1966－)，女，高级工程师，主要从事胶黏剂研究。

电子信箱：lmshiguozhen@由于聚氨酯胶黏剂具有许多优异性能，在国外已广泛用于纺织、土木建筑、交通运输、电子元件、制鞋、包装等工业。

世界发达国家都很重视聚氨酯胶黏剂的开发。

但聚氨酯的缺点是固化速度慢，耐温耐候性差，对金属附着力小。

近年来，人们开发了一些性能改进的新品种，丙烯酸改性聚氨酯是改进的方法之一。

通过引入丙烯酸酯化合物使其兼具丙烯酸酯和聚氨酯2种胶的特点，不仅可制得快固化胶，而且提高了聚氨酯胶的耐腐蚀性、耐候性及对金属的附着力。

丙烯酸酯改性聚氨酯主要有3种方法：①共混法；②互穿聚合物网络法；③接枝法。

其中共混法改性已有较长历史，其固化方法以辐射或紫外线固化居多，后2种改性方法报道较少。

１ 共混法通过丙烯酸酯和聚氨酯共混可得到多种用途的胶黏剂，如用于柔软印刷板、光信息接收板、半导体硅片加工、喷墨打印机层压模拟喷墨喷嘴、纸塑复合、外伤包扎等[1－4]。

通过共混可得到快速固化的复配物，改进聚氨酯胶的固化性能。

共聚物多以丙烯酸酯与聚氨酯的预聚物为基础进行复配。

固化方式多为辐射或紫外线固化，也有湿固化、厌氧固化、热固化和反应固化等形式。

以下为几种典型共混物组成。

丙烯酸酯胶粘剂标准
丙烯酸酯胶粘剂是一种常见的胶粘剂类型，其主要成分为丙烯酸酯类聚合物。

在我国，丙烯酸酯胶粘剂的标准主要由国家标准GB/T 2791-2008《胶粘剂丙烯酸酯类》规定。

该标准主要包含以下内容：
1.分类：根据化学结构和性能，丙烯酸酯胶粘剂可分为溶剂型、水性、热固性等不同类型。

2.要求：标准对丙烯酸酯胶粘剂的原料、生产工艺、物理性能、化学性能等进行了规定。

其中，主要包括外观、粘度、固化时间、剪切强度、耐老化性能等指标。

3.试验方法：标准规定了丙烯酸酯胶粘剂的试验方法，包括剪切强度试验、剥离强度试验、耐老化试验等。

4.标志、包装、运输和贮存：标准对丙烯酸酯胶粘剂的标志、包装、运输和贮存提出了要求，以确保产品质量和安全。

5.保质期：标准规定，丙烯酸酯胶粘剂在正常储存条件下的保质期为2年。


。

丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。

1. 背景丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。

该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。

随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。

禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！2. 丙烯酸乳液胶黏剂聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。

对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。

2.1有机硅改性有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。

有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。

有专家研究了一种专用于水性体系的有机硅烷Wz-A在水乳型聚丙烯酸密封胶中的应用，这种水性硅烷可以在不改变产品稳定性的情况下显著提高密封胶的力学性能和粘接性能，Wz-A的添加量在0.8%-1.6%较为合适。

丙烯酸树脂胶粘剂配方10例
配方一、丙烯酸酯胶粘剂
配制工艺：
按照配比依次准确称量各物料，在釜中搅拌均匀，在0.1—0.25MPa压力下，室温条件下，固化20h以上。

应用：
用于铁、铜、铝合金等金属材料的粘接；用于有机玻璃等材料的粘接；用于聚碳酸酯等材料的粘接。

剪切强度：金属材料＞20.0MPa，有机玻璃＞8.0MPa，聚碳酸
酯＞12.0MPa
配方四、不锈钢用粘合剂
工艺配制:
将10份固相组分与3份羧甲基纤维素粉末均匀混合，加入适量液相组分，再加入10份水调和均匀，涂在粘和处即可。

应用：
将A、B组分分别涂在金属表面进行粘接，放置24小时以上，其剪切强度可达12MPa。

应用：
室温下迭合30分钟，固化24小时。

主要用于金属、塑料和橡胶的粘接。

配方十、丙烯酸胶粘剂
应用：
应用于金属，尤其油面金属的粘接。

丙烯酸酯胶黏剂介绍反应型丙烯酸胶黏剂主要有聚甲基丙烯酸酯胶、反应型丙烯酸酯结构胶、α-氰基丙烯酸酯胶合厌氧胶。

其中反应型丙烯酸酯结构胶黏剂是以（甲基）丙烯酸酯的自由基接枝共聚合反应为基础的双组分室温快速固胶黏剂，有反应性丙烯酸酯胶黏剂、第二代丙烯酸酯胶黏剂、强韧的丙烯酸酯胶黏剂、改性丙烯酸酯胶等叫法。

与传统的室温化胶相比，改性丙烯酸酯（结构）胶室温快速固化，且速度可调；双组分而不需严格计量，使用方便；不需严格表面处理，且油面可粘接；可粘接材料广泛，有利于异才组装；综合机械强度好（包括剪切、剥离、耐久），且具有广泛的可调性。

单体丙烯酸酯类单体是反应型丙烯酸酯胶黏剂的黏料，常用的丙烯酸酯类有甲基丙烯酸甲酯、甲基丙烯酸丁酯、丙烯酸乙酯、氰基丙烯酸酯、甲基丙烯酸羟乙酯等单酯，丙烯酸缩乙二醇双酯、甲苯二异氰酸酯甲基丙烯酸羟乙酯加成物等双酯，及丙烯酰胺、羟甲基丙烯酰胺、苯乙烯、二乙烯基苯、丙烯腈等烯类单体。

这些单体的组成结构不同能赋予聚合物不同性能，根据胶黏剂的性能要求可单独或配合使用。

改性材料改性材料一般为可溶于丙烯酸酯中的高分子化合物，有丁腈橡胶、氯丁橡胶、氯磺化聚乙烯等合成橡胶，ABS、SBS、聚甲基丙烯酸甲酯等合成树脂。

加入这些改性材料可以改善胶黏剂的操作与使用性能，减少固化收缩等。

使用之前预先溶在单体中形成溶液，用时加入形成可溶性悬浮物，用量根据需要设定。

有些改性材料本身含有碳碳双键，在聚合过程中还可以与单体进行共聚，形成交联或接枝共聚物，从而发挥更大的改性作用。

常用的引发剂有异丙苯过氧化氢、叔丁基过氧化氢、过氧化苯甲酰、过氧化环已酮等，过氧化物引发剂的促进剂时那些能对过氧化物限定性还原的物质即一种特殊的还原剂。

常用促进剂有N，N-二甲基苯胺、三乙醇胺等叔胺、十二烷基硫醇、四甲基硫脲等低价硫化合物，萘酸钴、甲基丙稀酸铁等过渡金属盐，以及丁醛苯胺，四氢吡啶、乙酰丙酮铝、二茂铁等。

这些促进剂与过氧化物引发剂接触时，能发生部分氧化还原反应。
