未注公差，是俗称，是业内习惯用语，一般就是指“未注尺寸公差”。
在规范的零件图中，在技术要求中，应该明确表明，未注尺寸公差按某标准某项执行；未注形位公差按某标准某项执行。
有时候，有些尺寸公差在图纸上没有标示出来，但这些尺寸公差又不是自由公差。
为了简化标注，在图面上或技术说明中注明“未注公差”。
.例如：图中未注公差±0.05.。
在这个图中，未注公差≠自由公差。
https:///view/de43bd32591b6bd97f192279168884 868762b8b4.html

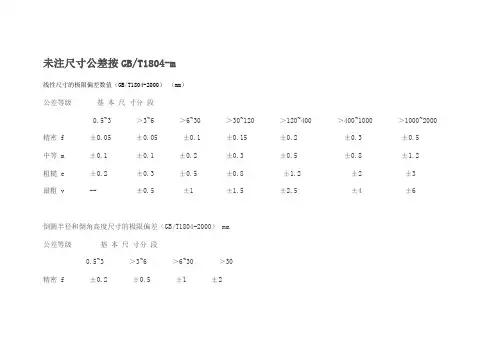

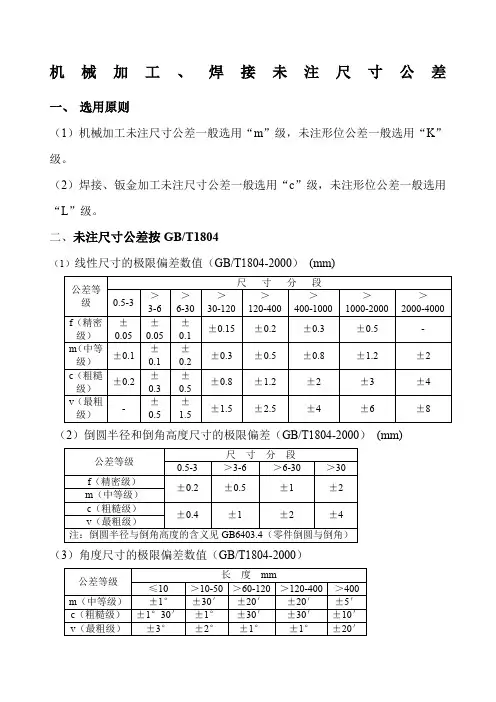

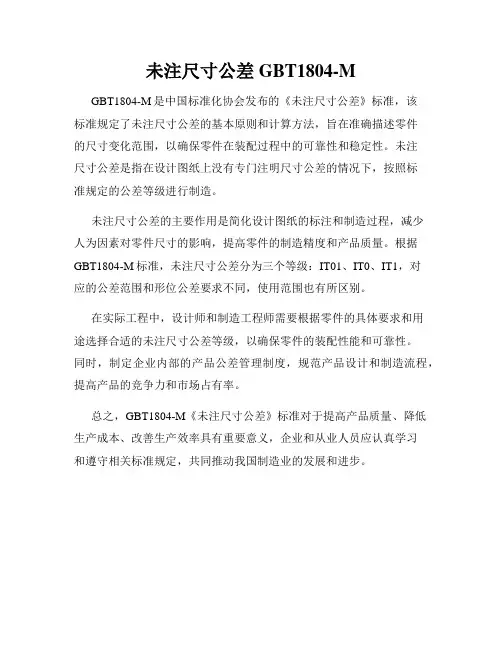

1.未注尺寸公差按GB/T1804-2000-m

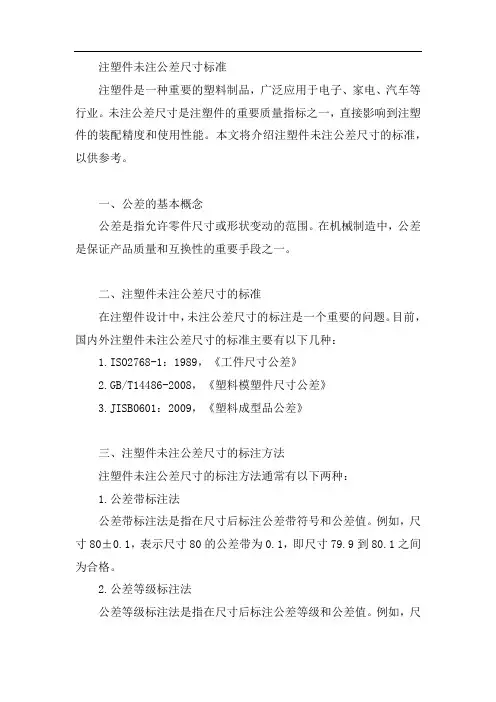

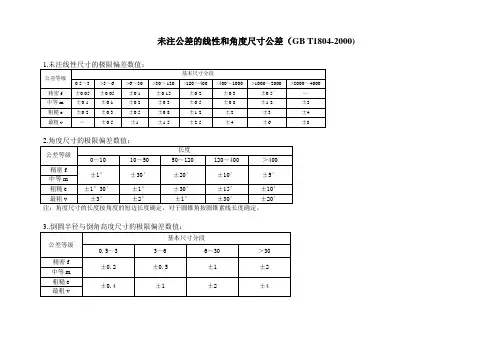

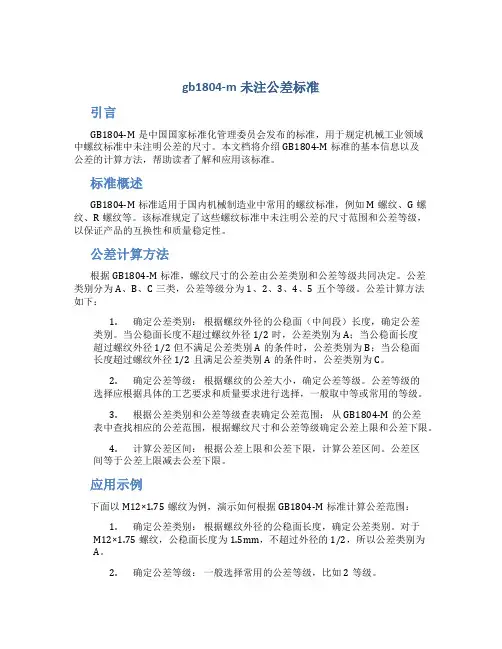

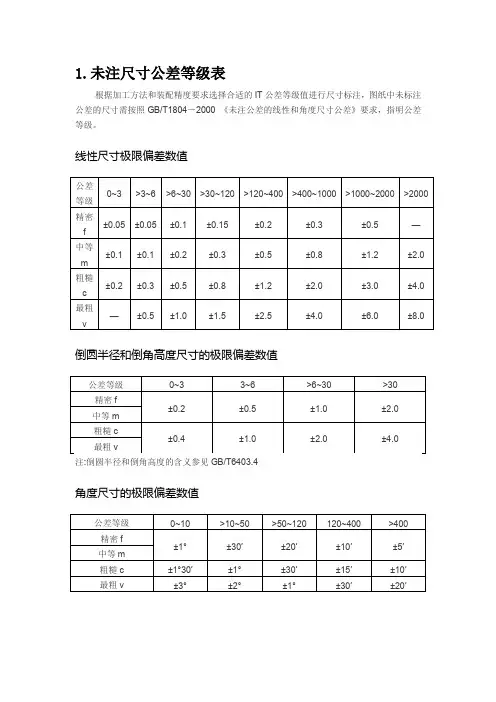

线性尺寸的极限偏差数值（GB/T1804-2000）（mm）
公差等级基本尺寸分段
0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000
精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5
中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2
粗糙e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3
最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm
公差等级基本尺寸分段
0.5~3 ＞3~6 ＞6~30 ＞30
精密f ±0.2 ±0.5 ±1 ±2
中等m
粗糙e ±0.4 ±1 ±2 ±4
最粗v
角度尺寸的极限偏差数值（GB/T1804-2000）
公差等级基本尺寸分段
~ 10 ＞10~50 ＞50~120 ＞120~400 ＞400 精密f ±1o ±30′±20′±10′±5′
中等m
粗糙e ±1o30′±1o ±30′±20′±10′
最粗v ±3o ±2o ±1o ±30′±20′
2.未注形位公差按GB/T1184-K
直线度和平面度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000
H 0.03 0.05 0.1 0.2 0.3 0.4
K 0.05 0.1 0.2 0.4 0.6 0.8
L 0.1 0.2 0.4 0.8 1.2 1.6
垂直度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤100 ＞100~300 ＞300~1000 ＞1000~3000
H 0.2 0.3 0.4 0.5
K 0.4 0.6 0.8 1
L 0.4 1 1.5 2
对称度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤100 ＞100~300 ＞300~1000 ＞1000~3000
H 0.5
K 0.6 0.8 1
L 0.6 1 1.5 2
圆跳动的未注公差值（GB/T1184-1996）（mm）
公差等级圆跳动公差值
H 0.1
K 0.2
L 0.3
3.表面粗糙度
零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。
1)取样长度和评定长度的选用值（GB/T1031-1995）
Ra(μm) Rz(μm) 取样长度l(mm) 评定长度l n(mm)
＞0.003~0.02 ＞0.025~0.10 0.08 0.4
＞0.02~0.10 ＞0.1~0.50 0.25 1.25
＞0.1~2.0 ＞0.50~10.0 0.8 4.0
＞2.0~10.0 ＞10.0~50 2.5 12.5
＞10.0~80 ＞50~320 8.0 40.0
2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）
第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100
第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80
注：尽量选择第1系列
3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）
第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630
注：尽量选择第1系列。
