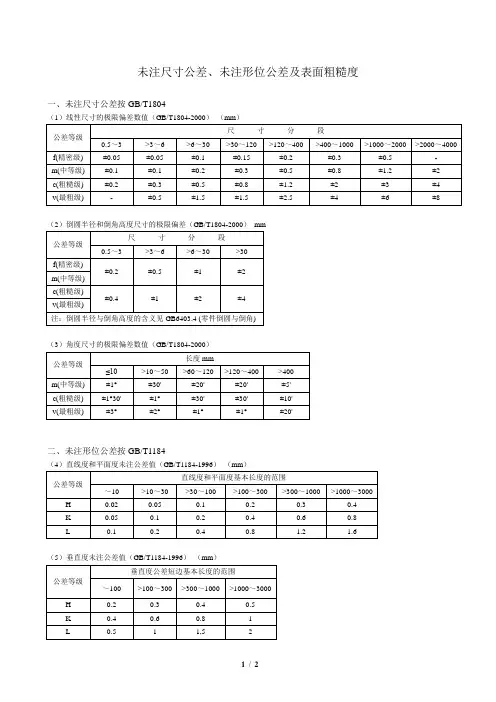

未注尺寸公差等级表
根据加工方法和装配精度要求选择合适的IT公差等级值进行尺寸标注,图纸中未标注公差的尺寸需按照GB/T1804-2000 《未注公差的线性和角度尺寸公差》要求,指明公差等级。

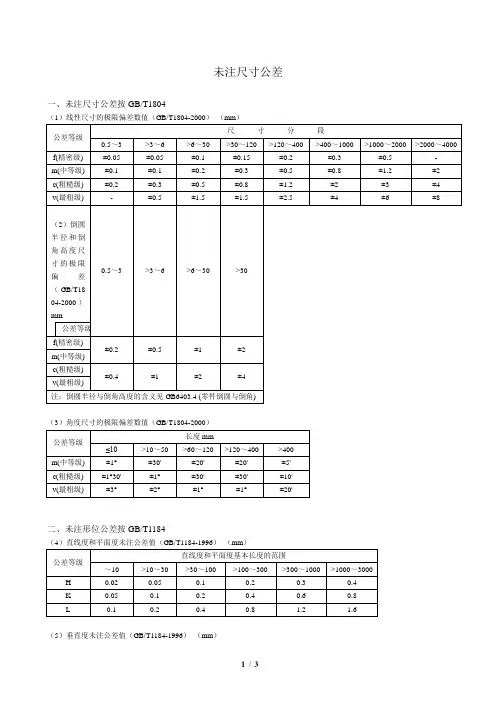

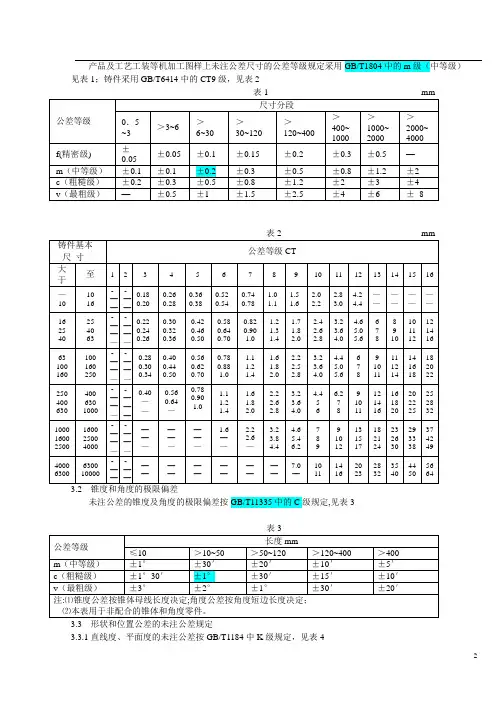

线性尺寸极限偏差数值
公差等
0~3 >3~6 >6~30 >30~120 >120~400 >400~1000 >1000~2000 >2000 级
精密f ±0.05±0.05±0.1±0.15±0.2±0.3±0.5—
中等m ±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2.0粗糙c ±0.2±0.3±0.5±0.8±1.2±2.0±3.0±4.0最粗v —±0.5±1.0±1.5±2.5±4.0±6.0±8.0倒圆半径和倒角高度尺寸的极限偏差数值
公差等级0~3 3~6 >6~30 >30
精密f
±0.2±0.5±1.0±2.0中等m
粗糙c
±0.4±1.0±2.0±4.0最粗v
注:倒圆半径和倒角高度的含义参见GB/T6403.4
角度尺寸的极限偏差数值
公差等级0~10 >10~50 >50~120 120~400 >400 精密f
±1°±30′±20′±10′±5′中等m
粗糙c ±1°30′±1°±30′±15′±10′
最粗v ±3°±2°±1°±30′±20′
一般未注公差图样表示法
在图样标题栏附近或技术要求、技术文件(如企业标准)中注出本标准号及公差等级代号。例如选取中等级时,标注为:
GB/T 1804-m
3未注形位公差等级表
图纸中未标注形位公差的结构,需按照GB/T1184-1996《形状和位置公差未注公差值》中的等级进行标注。
直线度和平面度未注公差值
公差等级0~10 >10~30 >30~100 >100~300 >300~1000 >1000
H 0.02 0.05 0.1 0.2 0.3 0.4
K 0.05 0.1 0.2 0.4 0.6 0.8 L 0.1 0.2 0.4 0.8 1.2 1.6
垂直度未注公差值
公差等级0~100 >100~300 >300~1000 >1000
H 0.2 0.3 0.4 0.5
K 0.4 0.6 0.8 1
L 0.6 1 1.5 2
对称度未注公差值
公差等级0~100 >100~300 >300~1000 >1000
H 0.5
K 0.6 0.8 1
L 0.6 1 1.5 2
圆跳动未注公差值
公差等级圆跳动公差值
H 0.1
K 0.2
L 0.5
