发动机电控系统认识ppt课件

➢ 学习内容：一、发动机电控系统的控制功能。二、发动机电控系统的组成。 ¤ 执行器 ¤ 发动机控制单元ECU ¤ 传感器
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
一、发动机电控系统的控制功能
燃油控制
点火控制
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
一、发动机电控系统的控制功能
1. 发动机电控系统的主要控制功能——燃油控制
燃油控制
何时喷？喷油正时
喷多少？喷油脉宽
• 产生发动机曲轴转角信号，判定曲轴（或活塞）位置。
➢ 安装: • 曲轴、凸轮轴、分电器
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
二、发动机电控系统的组成
8.凸轮轴位置传感器
控制软件
接受传感器的输入信号，分析计算后产生输出信号送至执行器
传感器
检测发动机运行参数，并送至控制单元
控制单元硬件
ECU
ECU--Electronic Control Unit
执行器
接收控制单元的输出信号，产生执行动作，实现各种控制
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物

轩逸发动机电控系统.pptx

第10页/共19页

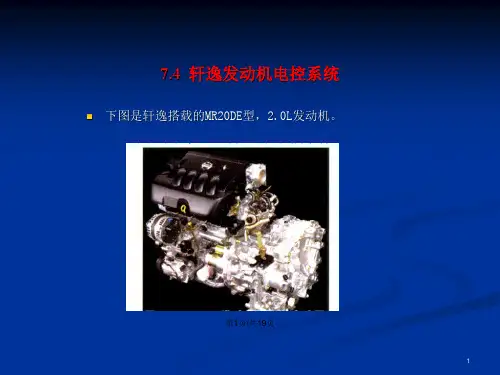

7.4 轩逸发动机电控系统
3、加速控制系统ACC ①采用加速踏板和加速踏板位置传感器一体的总成。安装在加速踏板上的加速踏板位置传感器检测踏板踩下的行程。 ②不能维修加速踏板总成。更换加速踏板总成或拆下加速踏板位置传感器接头后，应进行加速踏板释放位置学习。
加速踏板
加速踏板总成内有加速踏板位置传感器
第11页/共19页
7.4 轩逸发动机电控系统
4、曲轴位置传感器CKP ①使用霍尔集成电路型曲轴位置传感器，曲轴4号平衡块上安装有信号盘，CKP传感器检测到的信息用于调节点火正时和喷油正时，也用于计算发动机转速。 ②测量曲轴位置传感器的输入输出电压时，请勿使用发动机控制单元ECM的接地端子，否则可能损坏ECM内的晶体管。
冷却风扇电机串联电阻
第18页/共19页
1 2 3 4 5
第9页/共19页
7.4 轩逸发动机电控系统
②当存储故障码P0102或P0103时，仅需要更换空气流量计。当存储故障码P0101时，应检查空气滤清器和所有进气零件是否存在泄漏或堵塞现象。 ③切勿使用跌落过的空气流量计，安装和拆卸过程中，请勿使灰尘或异物进入。禁止用任何液体或喷雾剂清洗空气流量计，清洗空气流量计的操作是错误的。 ④进气温度传感器内置在空气流量计内，由负温度系数热敏电阻制成。
③正时调节器用于机油过滤的滤网，安装在缸体上表面内的调节器油道上。拆下缸盖时，应检查滤网上是否有异物，并进行必要的清理。
第16页/共19页
7.4 轩逸发动机电控系统
7、火花塞 ①火花塞的螺纹规格是M12长螺纹，以加大火花塞周围的冷却通道，有助于改善冷却性能和防爆震性能。中心电极使用铱合金，而接地电极使用类似针尖的铂合金，寿命为使用10万km免维护。 ②请勿对火花塞进行间隙调整。更换火花塞时需要拆下进气歧管，必须使用新的进气歧管密封垫和节气门密封垫。拆卸和安装火花塞时，应避免火花塞扳手内壁和火花塞之间的干涉，以防止损坏火花塞绝缘体，拧紧力矩19.6Nm。

《发动机部分电控》课件

• 提高发动机性能：实现多种模式的燃油喷射，满足不同工况需求。
燃油喷射系统的优点与局限性
对燃油品质要求高
燃油中的杂质和水分会影响喷射系统的正常工作。
对传感器精度要求高
传感器精度直接影响燃油喷射的准确性。
03
发动机电控点火系统
点火系统的分类与组成
点火系统的分类
传统点火系统、电子点火系统、微机控制点火系统
优点
可以有效降低发动机的排放，提高燃油经济性，改善空气质量。
VS
局限性
对油品质量要求较高，如果油品质量不佳，会导致排放控制效果不佳，同时排放控制系统成本较高，维修保养也较为复杂。
05
发动机电控系统故障诊断与维修
发动机电控系统故障诊断方法
故障码分析
通过读取故障码，分析故障码的含义和可能的原因，确定故
局限性
对点火系统的维护和保养要求较高、点火控制模块的故障可能导致发动机无法正常运转
04
发动机电控排放控制系统
排放控制系统的分类与组成
排放控制系统的分类
按控制方式可分为开环控制和闭环控制，按功能可分为氧传感器、三元催化器、燃油蒸发回收等系统。
排放控制系统的组成
主要包括传感器、控制器和执行器三个部分，传感器用于检测发动机的排放物，控制器根据传感器信号计算控制指令，执行器根据控制指令调节发动机的排放。
《发动机部分电控》 ppt课件
目录 CONTENT
• 发动机电控系统概述 • 发动机电控燃油喷射系统 • 发动机电控点火系统 • 发动机电控排放控制系统 • 发动机电控系统故障诊断与维修
01
发动机电控系统概述
发动机电控系统的定义与组成
总结词
介绍发动机电控系统的基本概念、主要组成部分及其功能。

发动机电控系统概述.ppt

2、电子控制系统
采用电子设备（如计算机等）作为自动控制系统的控制装置，就构成了电子控制系统。
3、开环控制与闭环控制。
开环控制是一种最简单的控制方式，其特点是，在控制器与被控对象之间只有正向控制作用而没有反馈控制作用，即系统的输出量对控制量没有影响。
闭环控制的特点是：在控制器与被控对象之间，不仅存在着正向作用，而且存在着反馈作用，即系统的输出量对控制量有直接影响。

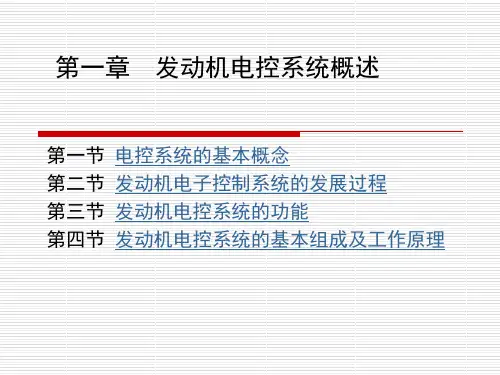

第一章发动机电控系统概述
第一节电控系统的基本概念第二节发动机电子控制系统的发展过程第三节发动机电控系统的功能第四节发动机电控系统的基本组成及工作原理
第一节电控系统的基本概念
1、自动控制 2、电子控制系统 3、开环控制与闭环控制 4、微机控制过程
1、自动控制
自动控制是采用控制装置使被控对象（如机器设备的运行或生产过程的进行）自动地按照给定的规律运行，使被控对象的一个或数个物理量（如电压、电流、速度、位置、温度、流量、浓度、化学成分等）能够在一定精度范围内按照给定的规律变化。而系统是指为达到某一目的，由相互制约的各个部分按一定规律组织成的、具有一定功能的整体。
6．缸序判别传感器-- 向ECU提供各缸工作顺序信号，作为点火控制主控信号。
7．冷却水温度传感器--检测发动机冷却水温度，向 ECU输入温度信号，作为燃油喷射和点火正时的修正信号，同时也是其他控制系统的控制信号。
8．进气温度传感器--检测进入进气歧管的空气温度，向ECU输入进气温度信号，作为燃油喷射和点火正时的修正信号。
12．大气压力传感器检测大气压力，向ECU输入大气压力信号，修正喷油和点火控制。
13.车速传感器检测车速，向ECU输入车速信号，控制发动机转速，实现超速断油控制。在发动机和自动变速器共同控制时，也是自动变速器的主控制信号。

发动机电控系统整体认知讲诉课件

要点三
电路故障
某发动机电控系统出现通讯故障，导致ECU无法正常接收传感器信号和控制执行器工作。经检查，发现是线路连接不良。重新连接线路并排除接触不良点后，故障排除。
THANKS
感谢观看
A 执行器种类与功能
发动机电控系统中的执行器包括喷油器、点火线圈、节气门等，它们根据ECU的指令调整发动机运行状
态。
B
C
D
故障诊断与安全保护
当执行器出现故障时，ECU能够及时诊断并采取相应措施，保证发动机安全运行。
控制精度与响应性
ECU对执行器的控制精度和响应性有很高要求，通过精确计算和控制算法，确保执行器按照预定目标工作。
可变气门升程技术
通过改变气门升程，实现对进气量和排气量的精确控制。该技术可进一步提高发动机的燃烧效率和动力输出。
智能气门控制系统
采用先进的传感器和算法，实时监测发动机工况，并自动调整气门正时和升程。智能气门控制系统可提高发动机的响应速度和稳定性。
混合动力与电动汽车电控系统
混合动力系统
结合传统燃油发动机和电动机的优势，实现更高效、更环保的动力输出。混合动力电控系统需精确协调发动机、电动机、电池等多个部件的工作，以实现最佳的动力性和经济性。
柴油发动机电控系统通常采用高压共轨技术，实现燃油的高压喷射，提高燃油雾化质量和燃烧效率。
柴油发动机电控系统采用多次喷射策略，将燃油分多次喷入气缸，降低燃烧噪音和排放。
柴油发动机电控系统通过废气再循环技术，将部分废气引入进气歧管，降低燃烧室温度，减少氮氧化物（NOx ）的生成。
实例三：发动机电控系统故障案例解析
04
发动机电控系统故障诊断与维修
常见故障类型与原因

汽车发动机电子控制系统ppt课件

（一）空气供给系统
1. 组成：空气滤清器空气流量传感器（进气温度传感器）怠速转速控制阀（怠速控制电动机）进气歧管动力腔节气门体
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
一、发动机燃油喷射系统组成
空气供给系统燃油供给系统电子控制系统
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
（一）空气供给系统
2. 常用传感器与开关信号
（1）空气流量传感器AFS（Air Flow Sensor）或歧管压力传感器 MAP（Manifold Absolute Pressure Sensor）（2）曲轴位置传感器CPS（Crankshaft Position Sensor）（3）凸轮轴位置传感器CIS（Cylinder Identification Sensor）（4）节气门位置传感器TPS（Throttle Position Sensor）（5）冷却液温度传感器CTS（Coolant Temperature Sensor）（6）进气温度传感器IATS（Intake Air Temperature Sensor）（7）氧传感器或O2传感器（Oxygen Sensor）（8）车速传感器VSS（Vehicle Speed Sensor）（9）空档安全开关信号NSW（Neutral Start Switch）（10）点火开关信号IGN（Ignition switch）（11）空调A/C开关信号（Air Conditioning Switch）

1.1发动机电控系统PPT课件

《汽车电子控制技术》
小结一、发动机电控系统的功能
供油控制、点火控制、进气控制、排放控制等
二、发动机电控系统的组成
传感器、ECU、执行器等
三、 PCM的电路分析
《汽车电子控制技术》
作业：
1、发动机电控系统的功能有哪些？ 2、发动机电控系统的组成包括哪些？ 3、PCM的电路可以分为哪几类？ 4、执行器控制电路的有哪两种？两种控制方式有何优缺点？
传感器
PCM
执行器
检测发动机运行参数，转换为电信号，送至控制单元。
接受传感器的输入信号，分析计算后产生输出信号送至执行器。
接收控制单元的输出信号，产生执行动作，实现各种控制。
《汽车电子控制技术》
二、发动机电控系统的组成
传感器空气流量传感器进气压力传感器
发动机转速/ 曲轴位置传感器
《汽车电子控制技术》
3、输出信号电路 ECU输出信号电路是指连接执行器控制执行器工作的电路。有两种控制方式：电源控制、搭铁控制。
大功率三极管《汽Leabharlann 电子控制技术》4、输入信号电路
ECU输入信号电路是指连接传感器、开关，检测汽车运行参数的电路。
电源线搭铁线信号线 ECU 供给 5V 电源，传感器产生 0~5V 的信号。
凸轮轴位置传感器节气门位置传感器
进气温度传感器冷却液温度传感器
氧传感器爆震传感器
发动机控制单元
PCM
执行器
供油控制燃油泵喷油器
点火控制点火器
点火线圈
进气控制怠速阀节气门
排放控制 EGR阀 EVAP阀
《汽车电子控制技术》
三、 PCM的电路分析

《汽车电控发动机》PPT课件

1.4.1 电控系统的基本组成与类型
1、组成
有三部分组成： - 信号输入装置——各种传感器，采集控制系统的信号，并转换成电信号输送给ECU。 - 电子控制单元——ECU，给各传感器提供参考电压，接受传感器信号，进行存储、计
算和分析处理后执行器发出指令。 - 执行元件——由ECU控制，执行某项控制功能的装置。
2、电子控制系统:采用电子设备(如计算机)作为自动控制系统的控制装置。 3、电子控制系统的基本形式: ① 开环控制
② 闭环控制 4、开环控制的组成与特点
（1）开环控制的组成:
（2）开环控制的特点:
在控制器与被控对象之间只有正向控制作用而没有反
馈控制作用。
2021/3/21
网络工程技术专业
3
1. 1 电控系统的基本概念
1.2.2 现代汽车电子控制系统的发展趋势 1、单独控制:早期的汽车电控系统多采用一个ECU控制汽车的某一个系统,如果有多个系统就要采用多个ECU控制。
2、集中控制系统:利用微处理器使控制功能集中化,将多种控制功能集中到一个ECU上,就可以不必设置多个传感器和 ECU。现代汽车都采用集中控制系统。
管中喷油形成燃油混合气,进气行程时燃油混合气被吸入气缸内。
2.按喷射控制装置的形式不同分类
①机械式：空气计量器与燃油分配器组合在一起,空气计量器检测空气流量的大小后,靠连接杆传动操纵燃油分配器的柱塞动作,以燃油计量槽开度的大小控制喷油量,达到控制混合气空燃比的目的。
②电子控制式：根据各种传感器送至电脑的发动机运行状况的信号,由电脑运算后,发出控制喷油量和点火时刻等多种执行指令,实现多种机能的控制.即为发动机电子集中控制系统。
网络工程技术专业
17
2. 1 汽油机燃油喷射系统概述

汽车发动机电控系统认识分析课件

存储器用于存储控制程序、发动机参数、故障码等信息。
输入/输出接口负责接收传感器信号和向执行器输出控制指令。
电源电路为ECU的正常工作提供电能。
传感器
01
用于检测发动机的工作状态和运行参数，并将检测结果转换为电信号传送给 ECU。
02
传感器主要包括：空气流量计、进气压力传感器、节气门位置传感器、水温传感器、爆震传感器、氧传感器等。
02
汽车发动机电控系统硬件结构
电控单元（ECU）
汽车发动机电控系统的控制核心，负责接收传感器输入的信号，处理后向执行器输出控制指令，以实现对发动机的精确控制。
ECU主要由微处理器、存储器、输入/输出接口、电源电路等部分组成。
微处理器是ECU的核心，它根据接收到的传感器信号和预先设定的控制程序，向执行器输出控制指令，实现对发动机的精确控制。
电控系统的发展历程
第一阶段
20世纪70年代，电控系统开始出现，主要应用于发动机的点火和喷油控制，以解决燃油供应和排放问题。
第二阶段
20世纪80年代，电控系统得到快速发展，开始应用于发动机的多个领域，如燃油喷射、怠速控制、排放控制等。
第三阶段
20世纪90年代至今，电控系统已经广泛应用于发动机的各个领域，同时技术的不断升级和创新，使得电控系统的性能和精度不断提高。
燃油喷射控制
总结词
燃油喷射控制是汽车发动机电控系统的核心功能之一，通过控制燃油的喷射时间和喷射量，实现发动机的燃烧过程。
详细描述
燃油喷射控制主要包括喷油时刻控制和喷油量控制。根据发动机的转速、负荷和进气量等信息，电控系统计算出最佳的喷油时刻和喷油量，并通过控制喷油器实现燃油喷射。
怠速控制

第1章发动机电控系统概述-PPT课件

上一页下一页返回
1.1 发动机电控系统发展历史、现状及发展趋势

1981年，L-Jetronic系统又进一步改进发展成为LH-Jetronic 系统，用新颖的热线式空气流量计代替机械式空气流量计，可直接测出进气空气的质量流量，无须附加专门装置来补偿大气压力和温度变化的影响，并且进气阻力小，加速响应快。 1979年，博世公司开始生产集电子点火和电控汽油喷射于一体的Motronic数字式发动机集中控制系统。与此同时，美国和日本各大汽车公司一也竞相研制成功与各自车型配套的数字式发动机集中控制系统，例如，美国通用汽车公司 (General Motors Corporation,GM) DEIi,I系统、福特汽车公司(li,ord) EEC-III系统，以及日本日产汽车公司ECCS系统、丰田汽车公司TCCS系统等。这些系统能够对空燃比、点火时刻、怠速转速和废气再循环等多方面进行综合控制，控制精度愈来愈高，控制功能一也日趋完善。

1.3.2 电子控制单元(ECU)
给传感器提供参考电压，接受传感器或其他装置输人的电信号，并对所接受的信号进行存储、计算和分析处理，根据计算和分析的结果向执行元件发出指令。
上一页下一页返回
1.3 汽车发动机电控系统的基本组成

1.3.3 执行元件
受ECU控制，具体执行某项控制功能的装置。常用的执行元件有:喷油器、点火器、怠速控制阀、EGR阀、炭罐电磁阀、油泵继电器、节气门控制电机、二次空气喷射阀、仪表显示器等。
上一页返回
1.2 应用在汽车发动机上的电子控制系统

1.2.1 电控燃油喷射系统(EFI )
电控燃油喷射系统根据进气量确定基本喷油量，再根据其他传感器(如冷却液温度传感器、节气门位置传感器等)信号等对喷油量进行修正，使发动机在各种运行工况下均能获得最佳浓度的混合气，从而提高发动机的动力性、经济性和排放性。

发动机电控系统ppt课件

04
发动机电控系统的故障诊断与维修
故障诊断方法
故障码分析
通过读取故障码，分析故障可能的原因和位置。
数据流分析
通过实时监测发动机电控系统各传感器和执行器的数据，判断系统工作状态。
电路检测
使用万用表等工具检测电路的通断、电压、电阻等参数，确定故障点。
模拟试验
在怀疑的故障部位附近进行模拟操作，观察系统反应，判断故障原因。
作用
通过精确控制发动机的工作参数，发动机电控系统可以提高发动机的性能、燃油经济性和排放性能，使发动机在各种工况下都能保持最佳的工作状态。
发动机电控系统的发展历程与趋势
发展历程
发动机电控系统的发展经历了从机械控制、液压控制到电子控制的历程。随着微电子技术和计算机技术的发展，现代发动机电控系统越来越智能化、精确化和集成化。
混合动力技术
混合动力技术是一种将内燃机和电动机相结合的技术。通过在车辆中同时安装内燃机和电动机，混合动力技术可以同时利用内燃机和电动机的优势，提高车辆的燃油经济性和排放性能。未来，随着电池技术的不断发展，混合动力技术有望得到更广泛的应用。
THANK YOU
感谢各位观看
维修保养注意事项
严格按照维修手册操作
遵循厂家提供的维修手册，确保操作正确无误。
定期检查
按照厂家建议的保养周期，对发动机电控系统进行定期检查。
使用原厂配件
确保更换的配件与原车完全匹配，保证维修质量。
防止误操作
在维修过程中，避免误触、误碰可能导致系统损坏的部位。
05
发动机电控系统的发展趋势与展望
压力传感器
检测发动机内的压力，如进气压力、燃油压力等，用于控制发动机的进气和燃油喷射。

汽车发动机电控系统概述(ppt 31张)

模块一发动机电控系统概述
3.按汽油的喷射方式分类 (1)连续喷射单点喷射采用连续喷射。 (2)间歇喷射多点喷射采用间歇喷射。一般发动机每转一周,在进气之前,各缸喷油一次。
模块一发动机电控系统概述
4.按空气量的检测方式分类按空气量的检测方式,汽车发动机电控系统可以分为流量控制型、速度密度控制型和节流速度控制型。 (1)流量控制型
模块一发动机电控系统概述
课题一发动机电控系统的组成和工作原理
◆熟悉发动机电控系统的组成。
◆了解发动机电控系统的工作原理。
◆熟悉发动机电控系统中各传感器的位置及功能。
模块一发动机电控系统概述
观察传统汽车发动机供油示意图(见图1—1—1)和电控汽车发动机供油示意图(见图1—1—2),试分析两者之间的异同,并说说为什么现代汽车上的发动机普遍使用电控技术。
图1—2—8 采用流量板式空气流量计的电控汽油喷射系统
模块一发动机电控系统概述
(2)速度密度控制型利用发动机转速和进气管绝对压力,推算出每一循环吸入发动机的空气量,据此计算汽油的喷射量,称为速度密度控制型电控汽油喷射系统(D型), 如图1—2—9所示。 (3)节流速度控制型利用节气门开度和发动机转速,推算每个循环吸入发动机的空气量,据此计算汽油的喷射量,称为节流速度控制型电控汽油喷射系统。

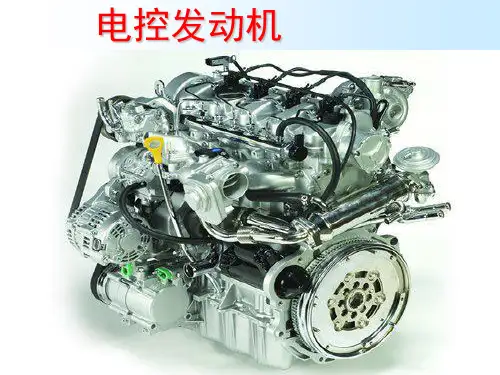

图1—2—1 发动机
图1—2—2 燃油喷射系统
模块一发动机电控系统概述
一、发动机电控系统的类别发动机电控系统按不同的标准有多种分类方式，如图1—2—3所示。
图1—2—3 发动机电控系统的类型
模块一发动机电控系统概述
1.按喷射装置的控制方式分类 (1)机械控制式(K型)汽油喷射系统
图1—2—4 奔驰230SEL轿车采用的K型汽油喷射系统

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

-
21
1.2 .5 发动机电控系统工作原理
图1-23 发动机电控系统工作原理图
-
22
1.2 .5 发动机电控系统工作原理
在发动机运转过程中，ECU根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM中查取相应的控制参数数据，经中央处理器(CPU)的计算和必要的修正后，输出相应的控制信号，控制发动机运转。
-
23
1.2.6 发动机电控系统的控制方式
有开环控制和闭环控制两种，控制方式如下：
图1-3 开环控制和闭环控制示意图
-
24
训练项目1.1 电控汽油发动机总体结构认识
一、实训目的
(1) 了解发动机电子控制系统总体组成。 (2) 区分与识别发动机电子控制系统的主要传感器、执行器。 (3) 了解发动机电子控制系统的工作原理。
扣分得分年月日
-
30
-
8
1.2 发动机电控系统的组成
图1-4 发动机电控单元(ECU)
-
9
1.2 .1 传感器—空气流量计
-
10
1.2 .1 传感器—进气压力传感器
-
11
1.2 .1 传感器—节气门位置传感器
-
12
1.2 .1 传感器—凸轮轴位置传感器
-
13
1.2 .1 传感器—曲轴位置传感器
-
14
1.2 .1 传感器—温度传感器
-
15
1.2 .1 传感器—爆震传感器
-
16
1.2 .1 传感器—氧传感器
-
17
1.2 .2 电控单元
-
18
1.2 .3 执行器—燃油泵
-
19
1.2 .3 执行器—喷油器
-
20
1.2 .4 发动机电控系统
• (1)进气控制系统 • (2)电控燃油喷射系统(EFI) • (3)电控点火系统(ESA) • (4)排气净化系统 • (5)怠速控制系统(ISC) • (6)自诊断系统 • (7)失效保护与应急备用系统
-
4
1.1.3 汽车电子技术应用的发展趋势
-
5
项目1.2 发动机电控系统认识
1.2 发动机电控系统的控制内容及功能
进气控制系统
怠速控制(ISC)系统
排放控制系统
-
6
1.2 发动机电控系统的组成
图1-1 传感器、ECU、执行器之间的关系
-
7
1.2 发动机电控系统的组成
图1-3 发动机电控系统组成
第二阶段为1957—1979年：集电子点火和电控汽油喷射系统于一体的数字式发动机综合控制系统
第三阶段为1979年以后：以微机为控制核心的发动机集中管理系统在汽油机中得到广泛应用
-
3
1.1.2 电控系统对发动机性能的影响
1、提高发动机的动力性 2、提高燃油利用效率 3、减少污染 4、改善发动机的启动性能 ห้องสมุดไป่ตู้、改善发动机的加、减速性能
-
28
六、操作步骤
-
29
七、考核
序号
考核内容
配分
评分标准
考核记录
1 正确使用工具、仪器
10 工具使用不当扣10分
2
正确指出传感器类型、作用及在车身位置
20
传感器类型、作用及所在位置每错一处扣5分
3
正确指出电控单元的控制作用
20
错误说明电控单元的控制作用扣20分
4
正确指出执行器类型、作用及在车身位置
二、实训内容
(1) 发动机电子控制系统组成。 (2) 传感器(按顺序)、执行器(按顺序)、电控单元的名称
以及在实物发动机上的安装部位。
-
25
三、相关知识
-
26
1-喷油器 2-燃油压力调节器 3-辅助空气阀 4-汽油滤清器 5-温度时间开关 6-水温传感器 7-冷起动喷油器 8-空气流量计 9-节气门室 10-进行温度传感器 11-节气门位置传感器 12-电控单元 13-降压电阻 14-电动汽油泵 15-汽油缓冲器
-
27
四、设备、工具和材料准备
(1) 常用工具一套。 (2) 丰田或大众奥迪电喷发动机故障实验台一台，动态或
静态解剖发动机台架一台，桑塔纳2000GSi轿车一辆。
五、技术标准及要求
按照发动机台架上的实物、示教板上的实物来讲解汽车发动机电子控制系统的总体组成。其包括传感器、执行器、电控单元、燃油系统、点火系统、炭罐系统、爆震和反馈控制等。
20
执行器类型、作用及所在位置每错一处扣5分
正确指出执行器类型、作
5
用及在车身位置正确理解发动机电子控制
系统的组成及工作原理
20
电子控制系统的组成错误扣 10分；工作原理错误扣10分
6
安全用电、防火，无人身、设备事故
10
因违反操作安全发生重大人身和设备事故，此项目按0 分计
分数统计
100
教师签字
模块1
汽车发动机电控系统认识
主讲：黄如君
-
1
汽车发动机电控系统认识
项目1.1 汽油发动机电控技术项目1.2 发动机电控系统认识训练项目1.1 电控汽油发动机总体结构认识
-
2
项目1.1 汽油发动机电控技术
1.1.1 汽油发动机电控技术的发展汽油发动机电控技术的发展可分为如下3个阶段：
第一阶段为1952—1957年：二次大战后，汽油喷射技术逐渐应用到汽车发动机上
