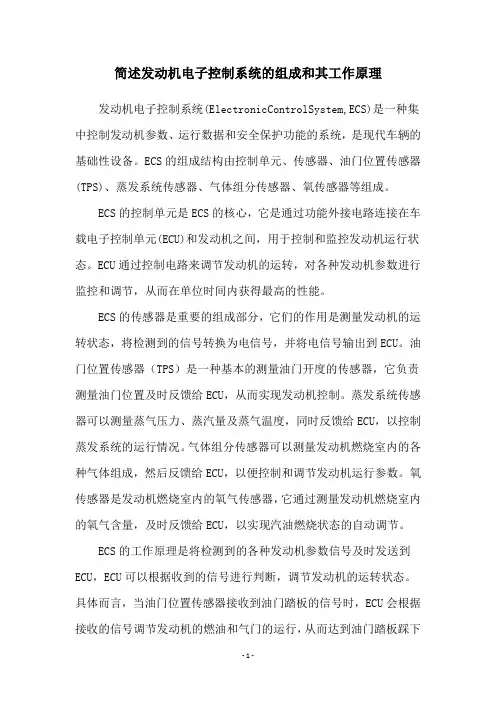

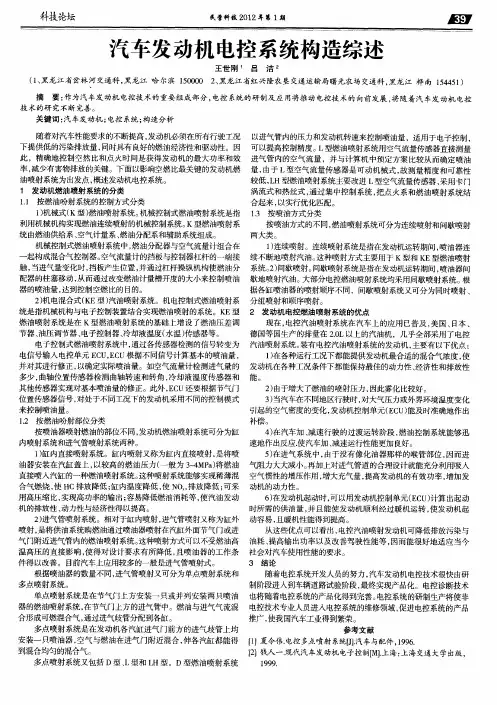

简述发动机电子控制系统的组成和其工作原理发动机电子控制系统(ElectronicControlSystem,ECS)是一种集中控制发动机参数、运行数据和安全保护功能的系统，是现代车辆的基础性设备。

ECS的组成结构由控制单元、传感器、油门位置传感器(TPS)、蒸发系统传感器、气体组分传感器、氧传感器等组成。

ECS的控制单元是ECS的核心，它是通过功能外接电路连接在车载电子控制单元(ECU)和发动机之间，用于控制和监控发动机运行状态。

ECU通过控制电路来调节发动机的运转，对各种发动机参数进行监控和调节，从而在单位时间内获得最高的性能。

ECS的传感器是重要的组成部分，它们的作用是测量发动机的运转状态，将检测到的信号转换为电信号，并将电信号输出到ECU。

油门位置传感器（TPS）是一种基本的测量油门开度的传感器，它负责测量油门位置及时反馈给ECU，从而实现发动机控制。

蒸发系统传感器可以测量蒸气压力、蒸汽量及蒸气温度，同时反馈给ECU，以控制蒸发系统的运行情况。

气体组分传感器可以测量发动机燃烧室内的各种气体组成，然后反馈给ECU，以便控制和调节发动机运行参数。

氧传感器是发动机燃烧室内的氧气传感器，它通过测量发动机燃烧室内的氧气含量，及时反馈给ECU，以实现汽油燃烧状态的自动调节。

ECS的工作原理是将检测到的各种发动机参数信号及时发送到ECU，ECU可以根据收到的信号进行判断，调节发动机的运转状态。

具体而言，当油门位置传感器接收到油门踏板的信号时，ECU会根据接收的信号调节发动机的燃油和气门的运行，从而达到油门踏板踩下去的效果。

其次，蒸发系统传感器可以实时测量蒸汽压力，并将信号发送给ECU，ECU根据收到的信号调节冷却系统的运转状态，确保发动机的运行安全。

此外，气体组分传感器可以测量发动机燃烧室内的各种气体组成，并反馈给ECU，ECU可以根据收到的气体组成信号，调节发动机的燃油量，以使发动机达到最佳的燃烧状态。

一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置（传感器）、电子控制单元（ECU）和执行器三部分组成（如图1所示）。

电子控制单元又称为电子控制器，俗称电脑（一般简写为ECU、发动机控制模块MCU、EEC 或者PCM），是发动机电控系统的核心部件。

其功能是根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻、怠速控制、进气控制、排放控制、自诊断失效保护和备用控制系统等进行控制。

ECU 主要由输入回路、模拟/数字（A/D）转换器、微机和输出回路4部分组成（如图2所示）。

输入回路主要指从传感器来的信号，首先进入输入回路。

在输入回路里，对输入信号进行预处理，一般是在去除杂波和把正弦波变为矩形波后，再转换成输入电平。

A/D转换器功用将模拟信号转换为数字信号后再输入微机。

如果传感器输出的是脉冲（数字）信号，经过输入回路处理后可以直接进入微机。

电子控制单元是发动机电控系统的核心。

他能根据需要，把各种传感器送来的信号，按内存的程序对数据进行运算处理，并把处理结果送往输出回路。

输出回路的作用是将微机发出的指令，转变成控制信号来驱动执行器工作。

输出回路一般起着控制信号的生成和放大等作用。

在发动机运转过程中，ECU 根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM 中查取相应的控制参数数据，经中央处理器（CPU）的计算和必要的修正后，输出相应的控制信号，控制发动机运转。

电子控制单元的简要工作过程如下：（1）发动机起动时，ECU 进入工作状态，某些程序从ROM 中取出，进入CPU。

这些程序可以用来控制点火时刻、燃油喷射和怠速等。

（2）通过CPU 的控制，指令逐个地进行循环执行。

执行程序中所需要的发动机信息，来自各个传感器。

（3）从传感器来的信号，首先进入输入回路进行处理。

如果是数字信号，则直接经I/O 接口进入微机；如果是模拟信号，则经A/D 转换器转换成数字信号后才经I/O接口进入微机。

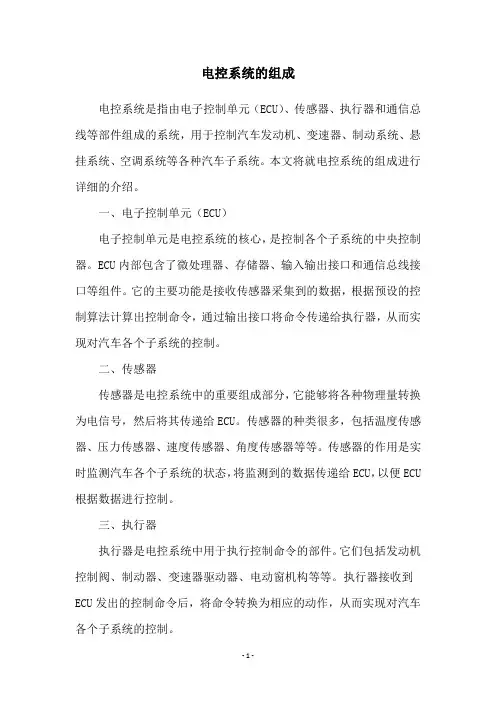

电控系统的组成电控系统是指由电子控制单元（ECU）、传感器、执行器和通信总线等部件组成的系统，用于控制汽车发动机、变速器、制动系统、悬挂系统、空调系统等各种汽车子系统。

本文将就电控系统的组成进行详细的介绍。

一、电子控制单元（ECU）电子控制单元是电控系统的核心，是控制各个子系统的中央控制器。

ECU内部包含了微处理器、存储器、输入输出接口和通信总线接口等组件。

它的主要功能是接收传感器采集到的数据，根据预设的控制算法计算出控制命令，通过输出接口将命令传递给执行器，从而实现对汽车各个子系统的控制。

二、传感器传感器是电控系统中的重要组成部分，它能够将各种物理量转换为电信号，然后将其传递给ECU。

传感器的种类很多，包括温度传感器、压力传感器、速度传感器、角度传感器等等。

传感器的作用是实时监测汽车各个子系统的状态，将监测到的数据传递给ECU，以便ECU 根据数据进行控制。

三、执行器执行器是电控系统中用于执行控制命令的部件。

它们包括发动机控制阀、制动器、变速器驱动器、电动窗机构等等。

执行器接收到ECU发出的控制命令后，将命令转换为相应的动作，从而实现对汽车各个子系统的控制。

四、通信总线通信总线是电控系统中用于传输数据的介质，它能够将ECU、传感器和执行器之间的数据传输进行统一管理。

通信总线的种类很多，包括CAN总线、LIN总线、FlexRay总线等等。

通信总线的作用是实现各个部件之间的数据交互，从而实现对汽车各个子系统的控制。

综上所述，电控系统的组成包括电子控制单元、传感器、执行器和通信总线等部件。

这些部件相互协作，实现了对汽车各个子系统的精确控制，提高了汽车的性能和安全性。

汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。

二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。

它们的作用是将各种参数转换为电信号，供电脑进行处理。

常见的传感器包括氧气传感器、水温传感器、空气流量计等。

2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。

它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。

不同型号和品牌的汽车使用不同类型和规格的电脑。

3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。

常见的执行机构包括喷油嘴、点火线圈等。

4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。

它可以分为CAN总线、LIN总线等。

5. 电源系统电源系统是汽车发动机电控系统的基础。

它包括蓄电池、发电机等。

三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。

2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。

3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。

4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。

比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。

5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。

比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。

四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

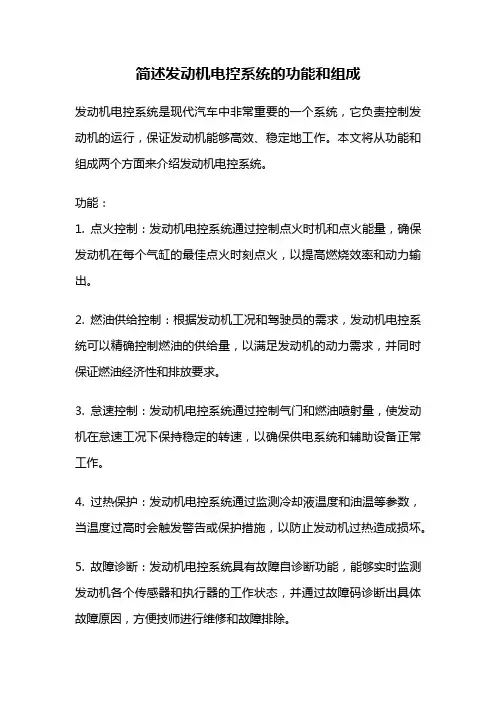

简述发动机电控系统的功能和组成发动机电控系统是现代汽车中非常重要的一个系统，它负责控制发动机的运行，保证发动机能够高效、稳定地工作。

本文将从功能和组成两个方面来介绍发动机电控系统。

功能：1. 点火控制：发动机电控系统通过控制点火时机和点火能量，确保发动机在每个气缸的最佳点火时刻点火，以提高燃烧效率和动力输出。

2. 燃油供给控制：根据发动机工况和驾驶员的需求，发动机电控系统可以精确控制燃油的供给量，以满足发动机的动力需求，并同时保证燃油经济性和排放要求。

3. 怠速控制：发动机电控系统通过控制气门和燃油喷射量，使发动机在怠速工况下保持稳定的转速，以确保供电系统和辅助设备正常工作。

4. 过热保护：发动机电控系统通过监测冷却液温度和油温等参数，当温度过高时会触发警告或保护措施，以防止发动机过热造成损坏。

5. 故障诊断：发动机电控系统具有故障自诊断功能，能够实时监测发动机各个传感器和执行器的工作状态，并通过故障码诊断出具体故障原因，方便技师进行维修和故障排除。

组成：1. 传感器：发动机电控系统依靠各种传感器来获取发动机运行的实时数据，如气流传感器、氧气传感器、水温传感器等。

这些传感器将采集到的数据传输给电控单元，供其进行处理和判断。

2. 电控单元：电控单元是发动机电控系统的核心部件，它接收传感器传来的数据，并根据预设的程序和策略进行处理，控制点火和燃油喷射等操作。

电控单元还具备自我学习和故障诊断功能，能够根据运行状况和环境变化进行实时调整和优化。

3. 执行器：发动机电控系统通过执行器来实现控制命令的执行，常见的执行器包括点火线圈、喷油嘴和节气门等。

这些执行器受到电控单元的控制，按照指令进行工作，以保证发动机的正常运行。

4. 供电系统：发动机电控系统需要稳定的电源供应，以保证电控单元和执行器的正常工作。

供电系统由电瓶、发电机和各种线束组成，能够提供足够的电能供给发动机电控系统使用。

总结：发动机电控系统的功能和组成十分复杂，它通过精确的控制和调节，使发动机能够高效、稳定地运行。

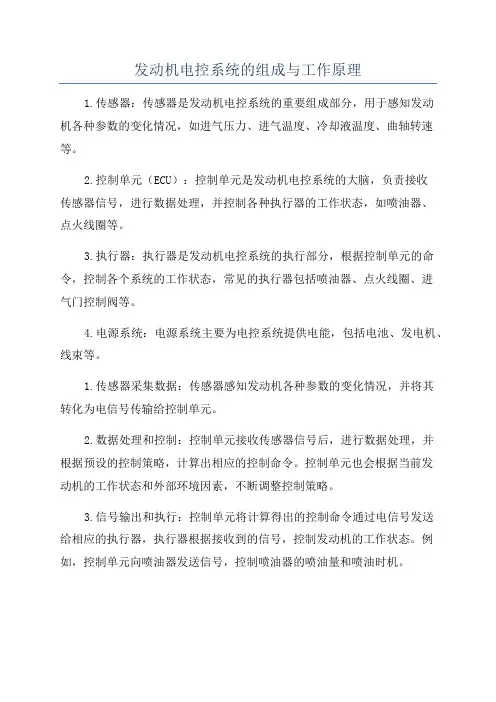

发动机电控系统的组成与工作原理1.传感器：传感器是发动机电控系统的重要组成部分，用于感知发动机各种参数的变化情况，如进气压力、进气温度、冷却液温度、曲轴转速等。

2.控制单元（ECU）：控制单元是发动机电控系统的大脑，负责接收传感器信号，进行数据处理，并控制各种执行器的工作状态，如喷油器、点火线圈等。

3.执行器：执行器是发动机电控系统的执行部分，根据控制单元的命令，控制各个系统的工作状态，常见的执行器包括喷油器、点火线圈、进气门控制阀等。

4.电源系统：电源系统主要为电控系统提供电能，包括电池、发电机、线束等。

1.传感器采集数据：传感器感知发动机各种参数的变化情况，并将其转化为电信号传输给控制单元。

2.数据处理和控制：控制单元接收传感器信号后，进行数据处理，并根据预设的控制策略，计算出相应的控制命令。

控制单元也会根据当前发动机的工作状态和外部环境因素，不断调整控制策略。

3.信号输出和执行：控制单元将计算得出的控制命令通过电信号发送给相应的执行器，执行器根据接收到的信号，控制发动机的工作状态。

例如，控制单元向喷油器发送信号，控制喷油器的喷油量和喷油时机。

4.反馈控制：发动机电控系统还会不断地对发动机的工作状态进行监测，并根据实际情况对控制策略进行实时调整。

例如，根据氧传感器的反馈信号，控制单元可以调整燃油喷射量，以保持最佳的燃烧效率。

总结起来，发动机电控系统通过传感器感知发动机各种参数的变化情况，控制单元进行数据处理和控制策略的计算，然后通过执行器控制发动机的工作状态，以实现对发动机的精确控制和调节。

发动机电控系统的实时性和准确性对于提高发动机的性能、经济性和环保性具有重要意义。

汽车电子控制系统概述汽车电子控制系统是现代汽车中的一种重要系统，其通过电子技术控制汽车的行驶、安全、舒适等方面，不止于传统的机械控制系统。

汽车电子控制系统又分为多个子系统，包括发动机控制系统、变速器控制系统、电子制动系统、车身控制系统等。

本文将对这些子系统进行介绍。

1. 发动机控制系统发动机控制系统是汽车电子控制系统中最重要的一部分，它通过传感器获得发动机工作状态的信息，然后控制喷油、点火等系统的工作，保证发动机在各种工况下的正常工作。

发动机控制系统的核心是发动机控制单元（ECU），它可以实时监测发动机的工作情况，并根据传感器的反馈信号进行调整，以达到最佳的发动机性能和燃油经济性。

2. 变速器控制系统变速器控制系统是汽车电子控制系统中的另一个重要子系统，它通过控制变速器的换挡和锁死等，使得车辆的行驶更加顺畅和稳定。

变速器控制系统通过传感器感知车速、转速、油门踏板等数据，从而精确计算出应该处于的挡位并进行换挡。

3. 电子制动系统电子制动系统是一种智能化的制动系统，通过电子信号控制制动压力，有助于避免车轮抱死，保持制动的平衡状态，从而大大提高了行驶安全性能。

电子制动系统通常包括电子制动控制单元（EBCU）、电子控制制动压力分配系统（EBD）、电子稳定控制系统（ESC）和刹车助力系统（BAS）等。

EBCU可根据汽车各方面的数据，实现自适应制动、防滑、防抱死、刹车平衡等功能，使驾驶员在各种路况下行驶更为安全、舒适。

4. 车身控制系统车身控制系统是一种通过各种传感器感知车辆行驶状态，然后进行控制的系统，能够提供诸如车道保持、智能巡航、盲区监测等功能。

车身控制系统通过各种传感器，如探头、摄像头、雷达等获取信息，识别路面状况以及车辆周围的障碍物等，并在此基础上进行决策，实现自动驾驶等新技术。

综上所述，汽车电子控制系统是现代汽车中一种不可或缺的系统，它通过各种传感器和控制单元实现对汽车各种功能的控制，会对汽车的性能、舒适性、安全性等方面有重要的影响。
