装配式混凝土建筑PC构件的连接方式精选

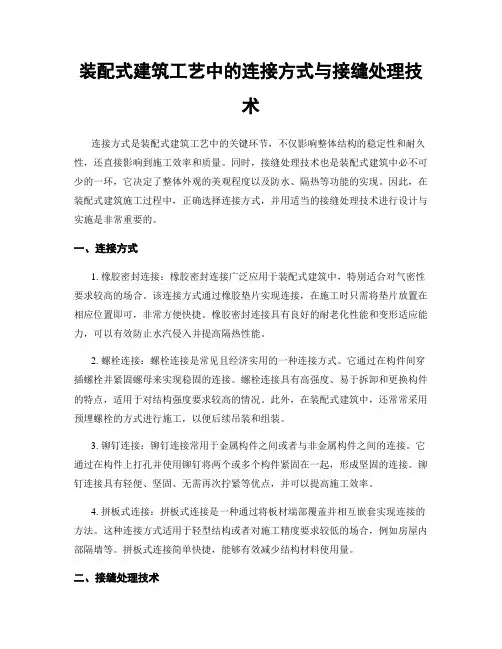

装配式建筑工艺中的连接方式与接缝处理技术连接方式是装配式建筑工艺中的关键环节，不仅影响整体结构的稳定性和耐久性，还直接影响到施工效率和质量。

同时，接缝处理技术也是装配式建筑中必不可少的一环，它决定了整体外观的美观程度以及防水、隔热等功能的实现。

因此，在装配式建筑施工过程中，正确选择连接方式，并用适当的接缝处理技术进行设计与实施是非常重要的。

一、连接方式1. 橡胶密封连接：橡胶密封连接广泛应用于装配式建筑中，特别适合对气密性要求较高的场合。

该连接方式通过橡胶垫片实现连接，在施工时只需将垫片放置在相应位置即可，非常方便快捷。

橡胶密封连接具有良好的耐老化性能和变形适应能力，可以有效防止水汽侵入并提高隔热性能。

2. 螺栓连接：螺栓连接是常见且经济实用的一种连接方式。

它通过在构件间穿插螺栓并紧固螺母来实现稳固的连接。

螺栓连接具有高强度、易于拆卸和更换构件的特点，适用于对结构强度要求较高的情况。

此外，在装配式建筑中，还常常采用预埋螺栓的方式进行施工，以便后续吊装和组装。

3. 铆钉连接：铆钉连接常用于金属构件之间或者与非金属构件之间的连接。

它通过在构件上打孔并使用铆钉将两个或多个构件紧固在一起，形成坚固的连接。

铆钉连接具有轻便、坚固、无需再次拧紧等优点，并可以提高施工效率。

4. 拼板式连接：拼板式连接是一种通过将板材端部覆盖并相互嵌套实现连接的方法。

这种连接方式适用于轻型结构或者对施工精度要求较低的场合，例如房屋内部隔墙等。

拼板式连接简单快捷，能够有效减少结构材料使用量。

二、接缝处理技术1. 密封胶处理：密封胶是常见的接缝处理材料，可以填充接口空隙并达到防水、防尘、隔热等效果。

在装配式建筑中，密封胶常用于门窗、墙体和天花板等连接处的处理。

在使用密封胶进行接缝处理时，应确保接缝表面干净、无尘，并正确选择合适的密封胶类型以保证其黏附性和耐久性。

2. 幕墙材料处理：装配式建筑中常使用幕墙来提升外立面的美观性和防水性能。

装配式混凝土构件连接标准一、前言装配式混凝土构件连接是现代建筑中常见的连接方式。

其优点在于施工速度快、质量稳定、工期短、节约人力和材料成本等。

然而，如果连接不当，不仅会影响建筑结构的安全性能，还会影响建筑物的使用寿命和美观度。

因此，本文将从连接部位、连接方式、连接材料等方面，详细介绍装配式混凝土构件连接的标准。

二、连接部位1. 柱-柱连接（1）连接形式：柱-柱连接主要有直接焊接、螺栓连接和槽板连接等方式。

（2）连接要求：连接处应无裂缝、毛刺、锈蚀等缺陷，连接应牢固、紧密，连接件应符合设计要求。

（3）连接材料：连接材料应符合设计要求，一般选用Q345B钢和Q235B钢，螺栓一般采用8.8级和10.9级的高强度螺栓。

2. 梁-柱连接（1）连接形式：梁-柱连接主要有刚性连接和半刚性连接等方式。

（2）连接要求：连接处应无裂缝、毛刺、锈蚀等缺陷，连接应牢固、紧密，连接件应符合设计要求，连接构件应满足受力要求。

（3）连接材料：连接材料应符合设计要求，一般选用Q345B钢和Q235B钢，螺栓一般采用8.8级和10.9级的高强度螺栓。

3. 墙体-柱连接（1）连接形式：墙体-柱连接主要有锚固连接、悬挂连接和槽板连接等方式。

（2）连接要求：连接处应无裂缝、毛刺、锈蚀等缺陷，连接应牢固、紧密，连接件应符合设计要求，连接构件应满足受力要求。

（3）连接材料：连接材料应符合设计要求，一般选用Q345B钢和Q235B钢，螺栓一般采用8.8级和10.9级的高强度螺栓。

三、连接方式1. 焊接连接（1）连接方法：在连接部位进行焊接，常见的有电弧焊、气体保护焊和激光焊等。

（2）连接优点：连接牢固，强度高，不易松动，连接面积大。

（3）连接缺点：焊接过程中可能会导致构件变形，焊接不良容易出现裂纹和气孔，焊后难以修复。

2. 螺栓连接（1）连接方法：通过螺栓将构件连接在一起。

（2）连接优点：连接简单，易于拆卸和更换，可适应不同的连接条件。

（3）连接缺点：连接面积小，螺栓容易出现松动和断裂，需要定期检查和更换。

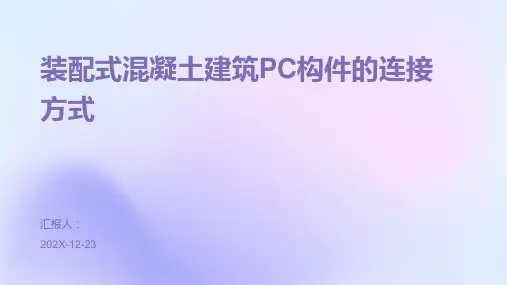

装配式混凝土建筑PC构件有哪些连接方式？在现代建筑中，装配式混凝土建筑已经逐渐成为了建筑业中不可忽视的一个分支。

特别是在高层住宅、商业、办公、博物馆等大型建筑中，装配式混凝土建筑PC构件的使用比例越来越高，这也成为了当今建筑业不可忽视的一个趋势。

那么，在装配式混凝土建筑中，PC构件的连接方式有哪些呢？下面就让我们一起来了解一下。

1. 榫卯连接榫卯连接又称“内榫外插”，榫是指零件上凸出的部分，卯是指零件上凸出的空隙。

榫卯连接方式主要是将PC构件上的凸起部分与其下方的凹槽进行咬合，形成相对稳定的连接。

该连接方式的优点在于安装方便、施工效率高，而且能够有效地抵制PC构件的抗压力以及震动。

因此在建筑工程中得到广泛的应用。

2. 锚固连接锚固连接是将钢板或钢筋通过膨胀螺栓或钢筋进入PC构件中进行拉力锚固的一种方式。

该方式的优点在于适用性广泛，无论在工业建筑、民用建筑、桥梁建筑中均得到较广泛的应用，而且构件的稳定性也得到了有效的提高。

3. 拼装连接拼装连接是将两个或多个PC构件通过拼装的方式进行连接，将其相互之间形成相对稳定的连接方式。

拼装连接方式可以采取采用同性材料或异性材料的组合，通过各种复杂的拼合构架实现构件的拼接，从而形成生产、安装和调整的快速连接。

4. 套筒连接套筒连接是一种将PC构件内部套筒与其外部进行连接的一种方式。

套筒可以保证PC构件在垂直方向上的均匀拓展，同时还可以通过梁的锁定来增强结构的稳定性。

这种连接方式在对PC构件的连接进行定位时具有很好的稳定行，能够在较长时间内保持连接件的优良性能。

5. 焊接在一些结构较大的PC构件，比如大型平板、箱梁等的连接上，为了保证连接的稳定性和承载力，有时不得不采用焊接的方式进行连接。

但是，由于焊接过程时常温变形的产生，因此在焊接过程与施工过程中要充分考虑温度变化的影响，以避免施工质量的不稳定性。

综上所述，装配式混凝土建筑PC构件的连接方式有榫卯连接、锚固连接、拼装连接、套筒连接和焊接等多种方式，每种方式各有优缺点，选择合适的连接方式是在施工过程中需要考虑的一个重要问题。

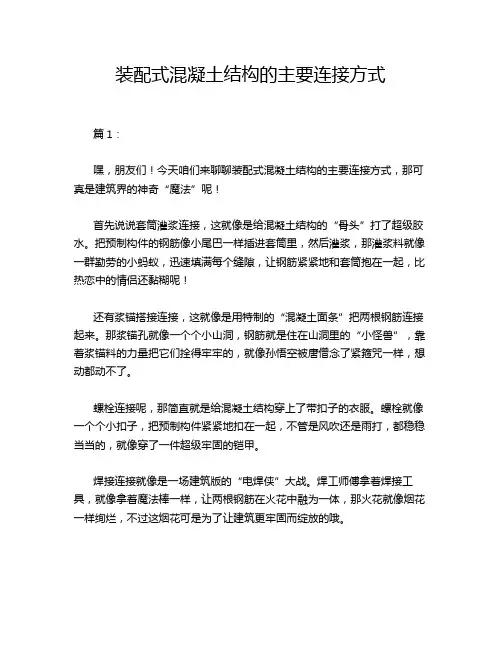

装配式混凝土结构的主要连接方式篇1：嘿，朋友们！今天咱们来聊聊装配式混凝土结构的主要连接方式，那可真是建筑界的神奇“魔法”呢！首先说说套筒灌浆连接，这就像是给混凝土结构的“骨头”打了超级胶水。

把预制构件的钢筋像小尾巴一样插进套筒里，然后灌浆，那灌浆料就像一群勤劳的小蚂蚁，迅速填满每个缝隙，让钢筋紧紧地和套筒抱在一起，比热恋中的情侣还黏糊呢！还有浆锚搭接连接，这就像是用特制的“混凝土面条”把两根钢筋连接起来。

那浆锚孔就像一个个小山洞，钢筋就是住在山洞里的“小怪兽”，靠着浆锚料的力量把它们拴得牢牢的，就像孙悟空被唐僧念了紧箍咒一样，想动都动不了。

螺栓连接呢，那简直就是给混凝土结构穿上了带扣子的衣服。

螺栓就像一个个小扣子，把预制构件紧紧地扣在一起，不管是风吹还是雨打，都稳稳当当的，就像穿了一件超级牢固的铠甲。

焊接连接就像是一场建筑版的“电焊侠”大战。

焊工师傅拿着焊接工具，就像拿着魔法棒一样，让两根钢筋在火花中融为一体，那火花就像烟花一样绚烂，不过这烟花可是为了让建筑更牢固而绽放的哦。

机械连接则像是给钢筋戴上了“金属手铐”。

连接套筒紧紧地锁住钢筋，让它们只能乖乖听话，一起承担起建筑的重量，这就好比一群小伙伴手拉手，谁也别想跑。

这种装配式混凝土结构的连接方式就像一场奇妙的拼图游戏。

每个预制构件就是一块拼图，而这些连接方式就是把拼图拼在一起的秘诀，缺了哪一个都不行呢。

而且这些连接方式就像建筑的“秘密小助手”，默默地在背后支撑着整个建筑的稳定，要是没有它们，建筑就像没有骨架的软面条，风一吹就倒啦。

朋友们，是不是感觉装配式混凝土结构的连接方式很有趣呢？就像一个个隐藏在建筑里的小秘密，等着我们去发现。

篇2：篇2：哟呵，各位小伙伴！今天咱继续唠唠装配式混凝土结构的主要连接方式，那可是充满了奇思妙想的建筑魔法哟。

先来说说那灌浆套筒连接，这就像是在混凝土的世界里搞一场“填缝大赛”。

预制构件的钢筋就像一个个小探针，急不可耐地要钻进套筒这个小窝。

PC预制装配式混凝土结构钢筋套筒灌浆连接施工方案（一）技术原理1、半灌浆连接半灌浆连接通常是上端钢筋采用直螺纹、下端钢筋通过灌浆料与套筒进行连接。

一般可用于预制剪力墙、框架柱主筋连接，所用套筒为GT/CT系列灌浆直螺纹连接套筒。

（二）施工操作工艺及操作要求1、现场半灌浆连接在现场安装工艺流程图2、现场安装施工工艺及要求工序主要环节控制要求图示1.连接部位检查处理A连接钢筋检查检验下方结构伸出的连接钢筋的位置和长度，应符合设计要求。

钢筋位置偏差不得大于±5mm(可用钢筋位置检验模板检测)；钢筋不正可用钢管套住掰正或者铁锤敲击矫正。

长度偏差在0～15mm之间；钢筋表面干净，无严重锈蚀，无粘贴物（例水泥渣等）。

填写检查记录表。

B构件连接面检查构件水平接缝（灌浆缝）基础面干净、无油污等杂物。

高温干燥季节应对构件与灌浆料接触的表面做润湿处理，但不得形成积水。

填写检查记录表。

2.构件吊装固定构件吊装在安装基础面可调垫块（约20mm厚）并调平，构件吊装到位。

安装时，下方构件伸出的连接钢筋均应插入上方预制构件的连接套筒内（底部套筒孔可用镜子观察），然后放下构件，校准构件位置和垂直度后支撑固定。

3.分仓与接缝分封A分仓采用电动灌浆泵灌浆时，一般单仓长度不超过1m。

在经过实体灌浆试验确定可行后可延长，但不宜超过3m。

仓体越大，灌浆阻力越大、灌浆压力越大、灌浆时间越长，对封缝的要求越高，灌浆不满的风险越大。

采用手动灌浆枪灌浆时，单仓长度不宜超过0.3m。

分仓隔墙宽度应不小于2cm，为防止遮挡套筒孔口，距离连接钢筋外缘应不小于4cm。

分仓时两侧须内衬模板（通常为便于抽出的PVC管），将拌好的封堵料填塞充满模板，保证与上下构件表面结合密实。

然后抽出内衬。

分仓后在构件相对应位置做出分仓标记，记录分仓时间，便于指导灌浆。

填写分仓检查记录表。

3.分仓与接缝封堵B封缝通用要求对构件接缝的外沿应进行封堵；根据构件特性可选择专用封缝料封堵、密封条（必要时在密条外部设角钢或木板支撑保护）或两者结合封堵；一定保证封堵严密、牢固可靠，否则压力灌浆时一旦漏浆处理很难；C用专用封缝料封堵使用专用封缝料（座浆料）时，要按说明书要求加水搅拌均匀；封堵时，里面加衬（内衬材料可以是软管、PVC管，也可用钢板），填抹大约1.5～2cm深（确保不堵套筒孔），一段抹完后抽出内衬进行下一段填抹；段与段结合的部位、同一构件或同一仓要保证填抹密实；填抹完毕确认干硬强度达到要求（常温24小时，约30MPa）后再灌浆；D用密封带封堵在剪力墙靠XPS保温板的一侧（外侧）封堵可用密封带封堵；密封带要有一定厚度，压扁到接缝高度（一般2cm）后还要有一定强度；密封带要不吸水，防止吸收灌浆料水分引起收缩；密封带在构件吊装前固定安装在底部基础的平整表面；4.灌浆料准备A选型必须采用经过接头型式检验，并在构件厂检验套筒强度时配套的接头专用灌浆材料。

装配式混凝土结构连接方式一、概述国内外的研究人员和工程设计人员依据桥型特点、施工条件和所处环境等因素,对预制拼装墩柱(包含立柱及盖梁)连接构造提出很多类型.主要可归结为有粘结后张预应力钢绞线(精扎螺纹钢)、灌浆套筒连接、波纹管连接、湿接缝连接、插槽式连接、承插式连接以及混合式连接等.由此实现了预制墩柱之间、预制墩身与盖梁、预制墩身与承台的连接,而拼装接触面采用砂浆垫层或环氧胶接缝.预制构件的连接方式需根据结构形式、抗震设防烈度、施工、运输、拼装等因素综合考虑,主要连接方式如下表所示.表 1.1装配式结构预制构件间主要连接方式根据国内外的试验研究及应用调研,通过上述几种连接构造的对比,考虑到国外既有经验的可靠度及国内理念接受度 ,国内城市桥梁快速连接接头多选用灌浆套筒连接构造.表3.2.4 各种连接构造比较灌浆套筒和灌浆金属波纹管技术是目前国内装配式建筑竖向连接常用的两种方式.虽然灌浆金属波纹管相对于灌浆套筒存在较大优势,但是它不如灌浆套筒设置灵活,且钢筋的插入深度比灌浆套筒钢筋插入深度长1倍多,构件过长的外露钢筋加大了吊装、运输过程中的弯折、损坏风险.相比较而言,钢筋套筒灌浆连接技术更加成熟,适用于较大直径钢筋的连接;广泛应用于装配式混凝土结构中剪力墙、柱等纵向受力钢筋的连接.钢筋浆锚搭接连接适用于较小直径的钢筋(d≤20米米)的连接,连接长度较大,不适用于直接承受动力荷载构件的受力钢筋连接.国内应用较多的连接方式为灌浆套筒连接.对于灌浆套筒连接,套筒腔体内部灌浆密实是灌浆套筒连接有效的先决条件,国内外试验室内的灌浆套筒连接是十分有效的,然而受工地现场施工人员素质等因素的影响,腔体密实难以保证,且目前缺乏有效的检测手段,验收时也没有足够依据.因此,应加强施工人员技术培训,同时健全监督监管体系.(市市政设计院)二、构件连接方式2.1灌浆套筒连接套筒灌浆技术的定义为:钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒,通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料,灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术.无收缩灌浆料是以高强度材料作为骨料(如:石英砂、金刚砂等),以水泥、灌浆母料等为介质,辅以高流态、微膨胀、防离析等外加剂(如:减水剂)配制而成.钢筋套筒灌浆连接施工流程主要包括:预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接,在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆.2.1.1全灌浆套筒▲灌浆套筒连接模型示意图▲现场拼接图▲套筒▲预制构件制作▲水平灌浆2.1.2半灌浆套筒连接半灌浆套筒的施工工艺即在工厂预制的时候把套筒连接到钢筋上预制成型拉到现场组装.▲半灌浆套筒连接▲直螺纹套筒和灌浆套筒连接钢筋对位之后灌浆前有一项重要工作——吹灰,即用高压气泵把里面的东西全部吹出来.这里面的东西,也包括了空气,灌浆的时候如果空气不能排出来,就会导致灌浆料不密实,因此我们一般在套筒灌浆预留两个孔出浆孔和灌浆孔.2.1.3倒插法灌浆工艺把套筒预埋在构件的上部,插筋预留在构件的下部,构件吊装时将插筋对准下层构件露明的套筒插入,降低了构件生产和施工安装的难度 .倒插法预制剪力墙基本构件图套筒在上,插筋在下:特点 :1.这样的预制剪力墙因为不需要留注浆孔和排气孔,因此可以采用不留侧孔的套筒,降低了套筒成本.2.由于构件表面不需要留孔,可以任一面朝下生产(正反打工艺均可),表面平整容易收光,降低了构件生产难度、节约成本,特别是采用正打工艺使构件的外立面装饰有了更多的选择性.3.套筒与构件中钢筋的连接可以选择螺纹连接或者熔焊连接,降低生产难度节约成本.4.钢管套筒在构件上表面的留出长度由楼板的现浇叠合层厚度决定,高出现浇后的楼面10～20米米为好.2.2浆锚搭接连接浆锚搭接连接是指在预制混凝土构件中采用特殊工艺制成的孔道中插入需搭接的钢筋,并灌注水泥基灌浆料而实现的钢筋搭接连接方式.这种搭接技术在欧洲有多年的应用历史,也被称之为间接搭接或间接锚固.我国已有多家单位对间接搭接技术进行了一定数量的研究工作,如哈尔滨工业大学、黑龙江宇辉新型建筑材料有限公司等对这种技术进行了大量试验研究,也取得了许多试验研究成果.2.2.1浆锚搭接预留孔洞的成型方式1. 埋置螺旋的金属内模,构件达到强度后旋出内模;2. 预埋金属波纹管做内模,完成后不抽出.两种成型方式对比:采用金属内膜旋出时容易造成孔壁损坏,也比较费工,因此金属波纹管方式可靠简单.2.2.2约束浆锚连接的原理浆锚搭接连接是基于黏结锚固原理进行连接的方法,在竖向结构构件下段范围内预留出竖向孔洞,孔洞内壁表面留有螺纹状粗糙面,周围配有横向约束螺旋箍筋,将下部装配式预制构件预留钢筋插入孔洞内,通过灌浆孔注入灌浆料将上下构件连接成一体的连接方式.浆锚搭接灌浆料:灌浆料是以水泥为基本原料,其性能应符合下表的规定.2.2.3钢筋约束浆锚搭接连接在预制构件中有螺旋箍筋约束的孔道中进行搭接的技术,称为钢筋约束浆锚搭接连接.2.2.4金属波纹管浆锚搭接连接金属波纹管浆锚搭接连接:墙板主要受力钢筋采用插入一定长度的钢套筒或预留金属波纹管孔洞,灌入高性能灌浆料形成的钢筋搭接连接接头.金属波纹浆锚管:采用镀锌钢带卷制形成的单波或双波形咬边扣压制成的预埋于预制钢筋混凝土构件中用于竖向钢筋浆锚接的金属波纹管.▲预制外墙板间竖向钢筋的金属波纹管浆锚搭接连接(外墙拼缝截面采用内高外低的防雨水渗漏构造)2.2.5有关要求浆锚搭接连技术的关键在于孔洞的成型技术、灌浆料的质量以及对被搭接钢筋形成约束的方法等各个方面.目前我国的孔洞成型技术种类较多,尚无统一的论证,因此《装配式混凝土结构设计规程》要求纵向钢筋采用浆锚搭接连接时,对预留孔成孔工艺、孔道形状和长度、构造要求、灌浆料和被连接钢筋,应进行力学性能以及适用性的试验验证.试验验证是指需要验证的项目必须经过相关部门组织的专家论证或鉴定后方可使用.2.3后浇混凝土连接后浇混凝土是指预制构件安装后在预制构件连接区域或叠合层现场浇注的混凝土.在装配式结构中,基础、首层、裙房、顶层等部位的现浇混凝土成为现浇混凝土.连接区域或叠合部位的现场浇注的混凝土称为后浇混凝土.后浇混凝土连接时装配式混凝土结构中非常重要的连接方式,基本上所有的装配式混凝土结构建筑都会有后浇混凝土.后浇混凝土钢筋连接是后浇混凝土连接节点最重要的环节.后浇混凝土钢筋连接方式可采用现浇结构钢筋的连接方式,主要包括:机械螺纹套筒连接、钢筋搭接、钢筋焊接等.预制混凝土构件与后浇混凝土的接触面须做成粗糙面或键槽面,或两者兼有,以提高混凝土抗剪能力.平面、粗糙面和键槽面混凝土抗剪能力的比例为1 : 1.6 : 3,即粗糙面抗剪能力是平面的1.6倍,键槽面是平面的3倍.▲梁端键槽构造示意1-键槽;2-梁端面粗糙面的处理方法:人工凿毛法:人工使用铁锤和凿子剔除预制构件结合面的表皮,露出碎石骨料.机械凿毛法:使用专门的小型凿岩机配置梅花平头钻,剔除结合面混凝土表皮.缓凝水冲法:在预制构件混凝土浇注前,将含有缓凝剂的浆液涂刷在模板上,浇注混凝土后,利用已浸润缓凝剂的表面混凝土与内部混凝土的缓凝时间差,用高压水冲洗未凝固的表层混凝土,冲掉表面浮奖露出骨料形成粗糙表面.2.4螺栓连接螺栓连接是指用螺栓和预埋件将预制构件与预制构件或预制构件与主体结构进行连接的一种连接方式.螺栓连接属于干法连接; 钢筋套筒灌浆连接、浆锚搭接、后浇混凝土连接都属于湿法连接.螺栓连接的适用范围:在装配式混凝土结构中,螺栓连接仅用于外挂墙板和楼梯等非主体结构构件的连接.2.5焊接连接焊接连接:是指在预制混凝土构件中预埋钢板,构件之间将预埋钢板进行焊接连接来传递构件之间作用力的连接方式.焊接连接在混凝土结构中仅用于非结构构件的连接.。

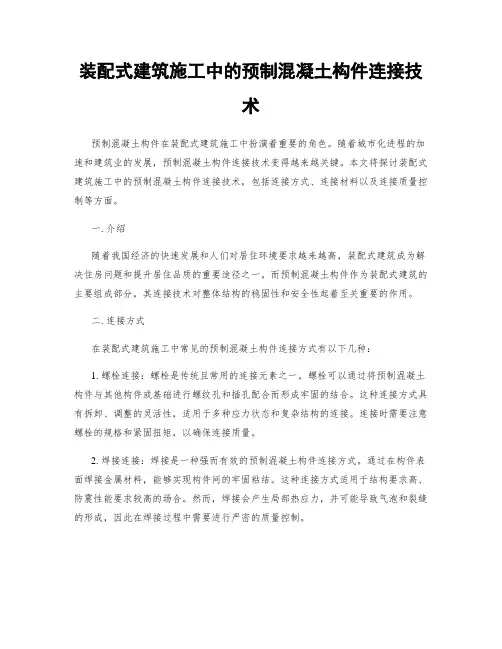

装配式建筑施工中的预制混凝土构件连接技术预制混凝土构件在装配式建筑施工中扮演着重要的角色。

随着城市化进程的加速和建筑业的发展，预制混凝土构件连接技术变得越来越关键。

本文将探讨装配式建筑施工中的预制混凝土构件连接技术，包括连接方式、连接材料以及连接质量控制等方面。

一. 介绍随着我国经济的快速发展和人们对居住环境要求越来越高，装配式建筑成为解决住房问题和提升居住品质的重要途径之一。

而预制混凝土构件作为装配式建筑的主要组成部分，其连接技术对整体结构的稳固性和安全性起着至关重要的作用。

二. 连接方式在装配式建筑施工中常见的预制混凝土构件连接方式有以下几种：1. 螺栓连接：螺栓是传统且常用的连接元素之一。

螺栓可以通过将预制混凝土构件与其他构件或基础进行螺纹孔和插孔配合而形成牢固的结合。

这种连接方式具有拆卸、调整的灵活性，适用于多种应力状态和复杂结构的连接。

连接时需要注意螺栓的规格和紧固扭矩，以确保连接质量。

2. 焊接连接：焊接是一种强而有效的预制混凝土构件连接方式。

通过在构件表面焊接金属材料，能够实现构件间的牢固粘结。

这种连接方式适用于结构要求高、防震性能要求较高的场合。

然而，焊接会产生局部热应力，并可能导致气泡和裂缝的形成，因此在焊接过程中需要进行严密的质量控制。

3. 粘结连接：粘结是指利用专用胶粘剂将预制混凝土构件粘合在一起的一种方式。

这一技术可以提供均匀分布的应力传递和较好的防水性能。

但是需要注意选择适当的胶粘剂，并确保相关操作按照规定进行以保证粘结质量。

三. 连接材料预制混凝土构件连接中使用的材料主要包括：1. 螺栓：螺栓作为传统且常见的建筑元素之一，广泛应用于预制混凝土构件连接。

螺栓需要选择合适的材质和规格，以满足连接的强度需求。

2. 焊材：在焊接连接中，常使用气体保护焊接、电子束焊接等技术。

选择适合的焊接方法和相应的焊材是保证连接质量的重要因素。

3. 胶粘剂：粘结连接中使用的胶粘剂需要具有较高的粘附力和耐久性。
