(优选)装配式混凝土建筑构件的连接方式

(优选)装配式混凝土建筑构件的连接方式
➢约束浆锚连接的原理：
➢ 浆锚搭接连是基于黏结锚固原理进行连接的方法，在竖 向结构构件下段范围内预留出竖向孔洞，孔洞内壁表面 留有螺纹状粗糙面，周围配有横向约束螺旋箍筋，将下 部装配式预制构件预留钢筋插入孔洞内，通过灌浆孔注 入灌浆料将上下构件连接成一体的连接方式。
第三十四页，共56页。
2. 浆锚搭接连接
第四十页，共56页。
2. 浆锚搭接连接的要求
➢ 纵向钢筋采用浆锚搭接时，对预留成孔工艺、孔道形 状和长度、构造要求、灌浆料和被连接钢筋应进行力 学性能以及实用性试验验证。
➢ 直径大于20mm的钢筋不宜采用浆锚搭接连接。
➢ 直接承受动力载荷构件的纵向钢筋不应采用浆锚搭接连 接。
➢ 房屋高度大于12m或超过三层时，不宜使用浆锚搭接 连接。
留槽
第五十一页，共56页。
拉毛
露骨料
凿毛
4.螺栓连接
螺栓连接：是指用螺栓和预埋件将预制 构件与预制构件或预制构件与主体结构进 行连接的一种连接方式。
✓螺栓连接属于干法连接；
✓ 钢筋套筒灌浆连接、浆锚搭接、后浇混凝
土连接都属于湿法连接。
第五十二页，共56页。
4.螺栓连接 螺栓连接的适用范围：
在装配式混凝土结构中，螺栓连接仅用 于外挂墙板和楼梯等非主体结构构件的连 接。
第三十二页，共56页。
2. 浆锚搭接连接
➢浆锚搭接预留孔洞的成型方式：
1. 埋置螺旋的金属内模，构件达到强度后 旋出内模； 2. 预埋金属波纹管做内模，完成后不抽出。
两种成型方式对比：采用金属内膜旋出时容 易造成孔壁损坏，也比较费工，因此金属波 纹管方式可靠简单。
第三十三页，共56页。
2. 浆锚搭接连接
第五十三页，共56页。

装配式混凝土建筑制作与施工PPT第01章装配式混凝土建筑概述

装配式混凝土建筑制作与施工PPT第01章装配式混凝土建筑概述
37
1.4 装配式混凝土结构连接方式
1.4.1连接方式概述
38
1.4 装配式混凝土结构连接方式
1.4.2主要连接方式简介
1、套筒灌浆连接 套筒灌浆连接是装配整体式结构最主要最成熟的 连接方式，美国人1970年发明，至今已经有40多年 的历史，得到广泛应用，目前在日本应用最多，用于 很多超高层建筑，最高建筑208米。日本套筒灌浆连 接的装配式混凝土建筑经历过多次地震考验。 套筒灌浆连接的工作原理是：将需要连接的带肋 钢筋插入金属套筒内“对接”，在套筒内注入高强早 强且有微膨胀特性的灌浆料，灌浆料在套筒筒壁与钢 筋之间形成较大的正向应力，在钢筋带肋的粗糙表面 产生较大的摩擦力，由此得以传递钢筋的轴向力。见 图1.4-2、图1.4-3。
《装配式混凝土建筑制作与施工》
第1章 装配式混凝土建筑概述
1
目录
CONTENTS
1.1 装配式混凝土概述 1.2 装配式混凝土建筑与结构体系 1.3 预制构件 1.4 装配式混凝土结构连接方式 1.5 预制构件制作概述 1.6 装配式混凝土建筑施工概述 1.7 设计、制作、施工协同概述
2
1.1 装配式混凝土概述
5
1.1 装配式混凝土概述
1.1.5 什么是PC
PC 是英语 Precast Concrete 的缩写，是预制混凝土的意思。 国际装配式建筑领域把装配式混凝土建筑简称为 PC 建筑。把预制混凝土构件简 称为 PC 构件，把制作混凝土构件的工厂简称为 PC 工厂。
6
1.2 装配式混凝土建筑与结构体系
7
1.2 装配式混凝土建筑与结构体系
8
1.2 装配式混凝土建筑与结构体系
9
1.2 装配式混凝土建筑与结构体系

装配式混凝土建筑(PC构件)

装配式混凝土建筑(PC构件)

装配式混凝土建筑（PC构件）装配式混凝土建筑（PC构件）技术介绍概念：结构系统、外围护系统、内装系统、设备与管线系统的主要部分采用预制混凝土构（部）件部品集成装配建造的建筑。

主体结构：预制剪力墙、叠合梁、叠合板+现浇节点构造柱；双面叠合剪力墙（应用在地下室和地下管廊工程中）结构竖向连接：灌浆套筒连接灌浆套筒连接示意图带肋连接钢筋(1)、连接套筒(3)、水泥基灌浆料(2)、承压环(4)、内设有灌浆连接腔(5)楼板：钢筋桁架混凝土叠合板6CM+7CM现浇楼梯：预制混凝土楼梯隔墙：预制混凝土隔墙（减重）/轻质复合墙板/砖砌隔墙外墙：预制外墙（外剪力墙）保温一体墙板（俗称三明治夹心保温板）、保温装饰符合一体板、外挂预制混凝土三明治保温板、单元式幕墙等。

预制混凝土体系优点：业内部分专家支持预制混凝土结构是等同现浇抗震性好、装配率高（可达到65%）、现场湿作业量大大减少、减少部分的模板工程及脚手架量的使用。

适用范围：住宅、公寓、办公、学校、医院等建筑。

工艺生产安装过程：一、预制混凝（土剪力墙）外墙板生产线工艺与产能占用场地：24米跨距车间，长度175米布置设备有：模台、支撑轮、驱动轮、模台清理机、模台喷涂机、边模输送装置、数控划线机、一次布料机、一次振动台、一次赶平机、二次布料机、二次振捣台、二次赶平机、预养室、压光机、养护窑（室）、堆垛机、平台横向移动（摆渡）、平台倾翻机、生产线控制室。

生产工艺：1.模台清理、涂油2.模台划线3.模台装下层边模4.模台布钢筋5.安装预埋件6.浇筑混凝土振捣7.赶平8.装上层模具9.装保温板10.布置钢筋插断桥连接件11.浇筑混凝土振捣12.赶平13.预养14.压光15.入窑养护16.出窑拆模倾翻、起吊生产线产能：养护窑设置3列6层2排，养护仓位36个，除去3个通过位，有效仓位33个，每天一次循环，可生产33个模台的墙板，模台宽度4000mm，长度9000mm。

外墙板的厚度250mm（200+50）,模台的利用率按60%计算。

装配式混凝土建筑PC构件的连接方式 PPT

装配式混凝土建筑PC构件的连接方式 PPT
灌浆套筒在装配式结构中的应用--柱
1.灌浆套筒连接应用举例
1.灌浆套筒连接应用举例
连接套筒
1.灌浆套筒连接应用举例
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用—剪力墙
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用--剪力墙
1.灌浆套筒连接应用举例
1.灌浆套筒连接应用举例
1. 套筒灌浆连接--全灌浆套筒
1. 套筒灌浆连接--全灌浆套筒构造
全灌浆套筒剖面图
1. 套筒灌浆连接全灌浆套筒
1. 套筒灌浆连接半灌浆套筒
1. 套筒灌浆连接半灌浆套筒
1. 套筒灌浆连接半灌浆套筒
半灌浆套筒剖面图
1. 套筒灌浆连接半灌浆套筒
1. 套筒灌浆连接 套筒灌浆连接的原理：
钢筋从套筒两端开口插入套筒内部，钢筋与套筒之 间填充高强度微膨胀结构性灌浆料，借助灌浆料的 微膨胀特性并受到套筒的围束作用，增强与钢筋、 套筒之间的摩擦力实现钢筋土构件与后浇混凝土的接触面 须做成粗糙面或键槽面，或两者兼有， 以提高混凝土抗剪能力。 平面、粗糙面和键槽面混凝土抗剪能力 的比例为1 : 1.6 : 3，即粗糙面抗剪能力 是平面的1.6倍，键槽面是平面的3倍
图6.5.5梁端键槽构造示意 1-键槽；2-梁端面
48
抗压强度/Mpa 竖向自由膨胀率％ 氯离子含量％
1. 套筒灌浆连接
连接套筒包括全灌浆套筒和半灌浆套筒两种形式。 • 全灌浆套筒：两端均采用灌浆方式与钢筋连接； • 半灌浆套筒：一端采用灌浆方式与钢筋连接，而另 一端采用非灌浆方式与钢筋连接（通常采用螺纹连 接）。
（a）全灌浆套筒
（b）半灌浆套筒
灌浆套筒在装配式结构中的应用—剪力墙

装配式建筑PC构件制作工艺培训讲义PPT

装配式建筑PC构件制作工艺培训讲义PPT

带楼梯平台立式楼梯模具
双重立式楼梯模具
3、 预应力工艺
预应力工艺也是预制构件固定台座法生产方式的一种，分为先张法工艺和后张法 工艺。先张法一般用于制作大跨度预应力混凝土楼板、预应力叠合楼板或预应力空 心楼板。
先张法预应力工艺是在固定的钢筋张拉台上制作构件，钢筋张拉台是一个长条平 台，两端是钢筋张拉设备和固定端，钢筋张拉后在长条台上浇筑混凝土，养护达到 要求强度后，拆卸边模和肋模，然后卸载钢筋拉力，切割预应力楼板。
示范工厂介绍
第32页，共55页
示范工厂介绍
4.4 示范工厂规划数据
标准厂房： 占地面积（厂房+办公楼+员工宿舍）
120-150亩
生产设备：
叠合板生产线
2条
异形构件生产
1条
产能：
200万m2/年
运输设备：
运输专用车
20台（目前为止只江夏工厂采购了5台）
混凝土搅拌车
15台
项目总投资：5-6亿元（含土地款）（未计算企业流动资金）
立式组合立模
2、 立模工艺
思考：立模工艺与平模工艺的区别？
立模有独立立模和组合立模。一个立着浇筑柱 子或一个侧立浇筑的楼梯板的模具属于独立立模； 成组浇筑的墙板模具属于组合立模。
立模通常成组使用，称为组合立模，可同时生 产多块构件。每块立模板均装有行走轮，能以上 悬或下行方式作水平移动，以满足拆模、清模、 布筋、支模等工序的操作需要。
自动化流水线
主要生产各种叠合板（叠合 楼板、叠合双皮墙、叠合带 保温层双皮墙）、外墙板 （三明治外挂墙板、三明治 剪力墙板）、内墙（内隔墙、 剪力墙）等板类构件
异型构件生产线
传统预制构件多采用该形式。 手工作业，可按照流水生产组 织形式。主要生产梁、柱、屋 顶板材、阳台、楼梯、看台、 飘窗等异形构件

装配式混凝土建筑PC构件的连接方式

装配式混凝土建筑PC构件的连接方式

套筒灌浆连接的优缺点
总结词
高效、可靠
详细描述
套筒灌浆连接具有较高的承载力和抗拉拔能力，适用于不同 环境下的装配式混凝土建筑。其优点在于连接可靠、性能稳 定，能够满足建筑的结构安全要求。同时，该连接方式施工 简便，可提高施工效率，降低工程成本。
套筒灌浆连接的优缺点
总结词
需特殊材料、成本较高
详细描述
装配式混凝土建筑PC 构件的连接方式
• 装配式混凝土建筑PC构件概述 • PC构件的连接方式 • PC构件连接的优缺点 • PC构件连接的工程实例 • PC构件连接的未来发展趋势
目录
01
装配式混凝土建筑PC构件概
述
定义与特点
定义
PC构件，即预制混凝土构件，是 在工厂中预先制作完成的混凝土 结构件，通过现场装配的方式进 行施工。
智能化与自动化的提升
通过智能化和自动化技术的应用，可以实现PC构件的快速、 精准连接，提高施工效率和质量。
智能化与自动化技术包括机器人技术、传感器技术等，这些 技术的应用将进一步推动装配式混凝土建筑的发展。
感谢观看
THANKS
套筒灌浆连接
总结词
高效、可靠、适用范围广
详细描述
套筒灌浆连接是一种常见的PC构件连接方式，通过高强度水泥砂浆或细石混凝土 等灌浆料，将预制构件的套筒连接在一起。该方法具有较高的承载力和可靠性， 适用于各种类型的预制构件连接，能够满足不同结构形式和受力要求。
焊接连接
总结词
快速、简便、强度高
详细描述
钢筋连接的优缺点
总结词
需特殊工艺、易产生锈蚀
详细描述
钢筋连接需要特殊的焊接或绑扎工艺，需要专业人员进 行操作。同时，钢筋连接部分容易产生锈蚀现象，影响 结构的耐久性和安全性。因此，在施工过程中应采取防 锈措施，并进行定期维护和检修。

装配式结构施工及吊装工艺图文详解PPT课件

装配式结构施工及吊装工艺图文详解PPT课件
2、预制构件连接部位坐垫 砂浆的强度等级不应低于被连接 构件混凝土强度等级且应满足下 列要求：砂浆流动度： 130mm~170mm 抗压强度（1 天）：30MPa
— 22 —
吊装
吊装
1、用塔吊缓缓将外墙板吊起，待板的底边升至距地面50cm时 略作停顿，再次检查吊挂是否牢固，继续提升使之慢慢靠近安装 作业面。
钢筋复核、
校准
第六步
第五步 墙底套筒 灌浆
第八步
第七步 梁、板构 件吊装
第十步
第九步 平台钢筋 绑扎、管 线敷设
第十一步 平台钢筋 绑扎、管 线敷设
— 17 —
吊装顺序
吊装顺序
预制墙板吊装顺序的确 定，需遵循便于施工，利 于安装的原则。
可采用从一侧到另一侧 的吊装顺序，需提前制作 出安装进度计划，有效的 提高施工效率；并对需要 安装的墙板提前进行验收。
PC外墙板/内墙 板可采用竖立方式 运输，PC叠合板、 PC阳台板、PC楼梯 可采用平方方式运 输。
— 11 —
PC构件的吊装
平衡梁
卸车前需检查墙板专用横梁吊具是否存在缺陷，是否有开裂，腐蚀严重等问题，且需检 查墙板预埋吊环是否存在起吊问题。
— 12 —
PC构件的吊装
PC构件起吊
起吊过程中保证墙板垂直起吊，可采用吊运 钢梁均衡起吊，防止PC构件起吊时单点起吊引起 构件变形，并满足吊环设计时角度要求。
— 18 —
现浇部位埋件预留
现浇部位埋件预留
墙板斜支撑埋件在现浇板上的位置根据墙板预埋件位置确定， 预埋螺栓固定可采用预埋螺栓与附加钢筋焊接固定，螺栓预埋时 保证浇筑完楼板混凝土时螺栓外露不少于40mm。并且螺栓在预 埋定位前，必须用胶带将预埋螺栓螺纹缠裹好，保证在浇筑混凝 土不污染螺栓螺纹。

装配式混凝土建筑PC构件的连接方式共59页

装配式混凝土建筑PC构件的连接方式共59页
60、人民的幸福是至高无个的法。— —西塞 罗
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
装配式混凝土建筑PC构件的连接方式
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
4

预制PC构件的连接方式

预制PC构件的连接方式

2. 浆锚搭接连接
预制内墙板间竖向钢筋的金属波纹管浆锚搭接连接
2. 浆锚搭接连接
预制外墙板间竖向钢筋的金属波纹管浆锚搭接连接
（外墙拼缝截面采用内高外低的防雨水渗漏构造）
2. 浆锚搭接连接
浆锚搭接连技术的关键在于孔洞的成型技术、灌浆 料的质量以及对被搭接钢筋形成约束的方法等各个 方面。 目前我国的孔洞成型技术种类较多，尚无统一的论 证，因此《规程》要求纵向钢筋采用浆锚搭接连接 时，对预留孔成孔工艺、孔道形状和长度、构造要 求、灌浆料和被连接钢筋，应进行力学性能以及适 用性的试验验证。
留槽
露骨料
拉毛
凿毛
4.螺栓连接 螺栓连接：是指用螺栓和预埋件将预制 构件与预制构件或预制构件与主体结构 进行连接的一种连接方式。 螺栓连接属于干法连接； 钢筋套筒灌浆连接、浆锚搭接、后浇混 凝土连接都属于湿法连接。
4.螺栓连接 螺栓连接的适用范围： 在装配式混凝土结构中，螺栓连接仅 用于外挂墙板和楼梯等非主体结构构件 的连接。
1. 套筒灌浆连接 灌浆套筒灌浆料：
灌浆料是以水泥为基本原料，配以适当的细集料、 混凝土外加剂和其他材料组成的干混料，加水搅拌 后具有良好的流动性、早强、高强、微膨胀等特性， 填充于套筒与带肋钢筋间隙内。
检测项目
流动度/mm
性能指标 初始
30min 1d 3d 28d 24h与3h差值
≥300
≥260 ≥35 ≥60 ≥85 0.2~0.5 0.03
断于接头
断于钢筋
钢筋拉脱Βιβλιοθήκη 281. 钢筋套筒灌浆连接的要求
采用钢筋套筒灌浆连接的混凝土预制构件设计时 应符合下列规定： 1. 接头连接钢筋的强度等级不应高于灌浆套筒规定 的连接钢筋强度等级； 2. 连接钢筋的直径规格不应大于灌浆套筒规定的连 接钢筋直径规格，且不宜小于灌浆套筒规定的连接 钢筋规格一级以上； 3. 构件配筋方案应根据灌浆套筒外径、长度及灌浆 施工要求确定，钢筋插入灌浆套筒的锚固长度应符 合灌浆套筒参数要求

预制PC构件的连接方式61页PPT

预制PC构件的连接方式61页PPT
预制PC构件的连接方式
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不 坚韧勤 勉。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

预制PC构件的连接方式

预制PC构件的连接方式

2. 浆锚搭接连接
浆锚搭接灌浆料：
灌浆料是以水泥为基本原料，其性能应符合下表的 规定。
检测项目
流动度/mm
初始 30min
1d
抗压强度/Mpa
3d
28d
竖向自由膨胀率％
24h与3h差值
灌浆套筒在装配式结构中的应用
1.钢筋套筒灌浆连接主要用于装 配式混凝土结构的剪力墙、预 制柱的纵向受力钢筋的连接。
2. 也可用于叠合梁等后浇部位的 纵向钢筋连接。
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用--柱
1.灌浆套筒连接应用举例
1.灌浆套筒连接应用举例
连接套筒
1.灌浆套筒连接应用举例
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用--剪力墙
1.灌浆套筒连接应用举例
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用—剪力墙
1 3
≤600
A
A
2 2
≤600
1
A-A
图 预制剪力墙竖向分布钢筋连接构造示意 1—不连接的竖向分布钢筋；2—连接的竖向分布钢筋；3—连接接头
1.灌浆套筒连接应用举例
灌浆套筒在装配式结构中的应用—叠合梁
1. 钢筋套筒灌浆连接的要求
在装配整体式混凝土结构中，套筒灌浆连接主要 用于墙、柱重要竖向连接构件中的同截面钢筋连接 ，其连接性能应满足《钢筋机械连接技术规程》 JGJ 107-2010 中的Ⅰ级接头的要求。
套筒灌浆连接施工应采用由接头型式检验确定的匹 配灌浆套筒、灌浆料，灌浆套筒、灌浆料经检验合 格后方可使用。
氯离子含量％
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4Байду номын сангаас
1. 套筒灌浆连接
➢灌浆套筒灌浆料：
灌浆料是以水泥为基本原料，配以适当的细集料、 混凝土外加剂和其他材料组成的干混料，加水搅拌 后具有良好的流动性、早强、高强、微膨胀等特性， 填充于套筒与带肋钢筋间隙内。
检测项目
流动度/mm
初始 30min
1d
抗压强度/Mpa
3d
28d
竖向自由膨胀率％
24h与3h差值
钢筋从套筒两端开口插入套筒内部，钢筋与套筒之 间填充高强度微膨胀结构性灌浆料，借助灌浆料的 微膨胀特性并受到套筒的围束作用，增强与钢筋、 套筒之间的摩擦力实现钢筋应力传递。
14
1. 套筒灌浆连接 ➢套筒灌浆连接的原理：
全灌浆套筒连接原理
半灌浆套筒连接原理
15
1.灌浆套筒连接应用举例
➢ 灌浆套筒在装配式结构中的应用 1.钢筋套筒灌浆连接主要用于装
32
2. 浆锚搭接连接
➢浆锚搭接预留孔洞的成型方式： 1. 埋置螺旋的金属内模，构件达到强度 后旋出内模； 2. 预埋金属波纹管做内模，完成后不抽 出。 两种成型方式对比：采用金属内膜旋出 时容易造成孔壁损坏，也比较费工，因 此金属波纹管方式可靠简单。
33
2. 浆锚搭接连接 ➢约束浆锚连接的原理：
26
1. 钢筋套筒灌浆连接的要求
《装配式混凝土结构技术规程》JGJ1-2014强制性 条文：预制构件采用钢筋套筒灌浆连接时，应在构 件生产前进行钢筋套筒灌浆连接接头的抗拉强度试 验，每种规格的连接接头试件数量不少于3个。
27
1. 钢筋套筒灌浆连接的要求
《钢筋套筒灌浆连接 应用技术规程》规定 连接只能断于钢筋。
24
1.灌浆套筒连接应用举例
➢ 灌浆套筒在装配式结构中的应用—叠合梁
25
1. 钢筋套筒灌浆连接的要求
在装配整体式混凝土结构中，套筒灌浆连接主要 用于墙、柱重要竖向连接构件中的同截面钢筋连接 ，其连接性能应满足《钢筋机械连接技术规程》 JGJ 107-2010 中的Ⅰ级接头的要求。
套筒灌浆连接施工应采用由接头型式检验确定的匹 配灌浆套筒、灌浆料，灌浆套筒、灌浆料经检验合 格后方可使用。
➢ 认识灌浆套筒（全灌浆套筒）：
2
1. 套筒灌浆连接
➢ 认识灌浆套筒（半灌浆套筒）：
3
1. 套筒灌浆连接
➢套筒灌浆连接是指在预制混凝土构件中预埋的
金属套筒中插入钢筋并灌注水泥基灌浆料而实现的 钢筋连接方式。 ➢ 钢筋套筒灌浆连接的技术在美国和日本已经有近四 十年的应用历史，是一项十分成熟的技术。美国 ACI已明确将这种连接列入机械连接的一类，不仅 将这项技术广泛应用于预制构件受力钢筋的连接， 而且还用于现浇混凝土受力钢筋的连接。我国部分 单位对这种接头进行了一定数量的试验研究工作， 证实了它的安全性。
配式混凝土结构的剪力墙、预 制柱的纵向受力钢筋的连接。 2. 也可用于叠合梁等后浇部位的 纵向钢筋连接。
16
1.灌浆套筒连接应用举例
➢ 灌浆套筒在装配式结构中的应用--柱
17
1.灌浆套筒连接应用举例
18
1.灌浆套筒连接应用举例
连接套筒
19
1.灌浆套筒连接应用举例
20
1.灌浆套筒连接应用举例
（b）半灌浆套筒
1. 套筒灌浆连接--全灌浆套筒
7
1. 套筒灌浆连接--全灌浆套筒构造
全灌浆套筒剖面图
8
1. 套筒灌浆连接全灌浆套筒
9
1. 套筒灌浆连接半灌浆套筒
10
1. 套筒灌浆连接半灌浆套筒
11
1. 套筒灌浆连接半灌浆套筒
半灌浆套筒剖面图
12
1. 套筒灌浆连接半灌浆套筒
13
1. 套筒灌浆连接 ➢套筒灌浆连接的原理：
氯离子含量％
性能指标
≥300
≥260
≥35
≥60
≥85
0.2~0.5
0.03
5
1. 套筒灌浆连接
➢ 连接套筒包括全灌浆套筒和半灌浆套筒两种形式。 • 全灌浆套筒：两端均采用灌浆方式与钢筋连接； • 半灌浆套筒：一端采用灌浆方式与钢筋连接，而另
一端采用非灌浆方式与钢筋连接（通常采用螺纹连 接）。
6
（a）全灌浆套筒
➢ 灌浆套筒在装配式结构中的应用—剪力墙
21
1.灌浆套筒连接应用举例
➢ 灌浆套筒在装配式结构中的应用--剪力墙
22
1.灌浆套筒连接应用举例
23
1.灌浆套筒连接应用举例
➢ 灌浆套筒在装配式结构中的应用—剪力墙
1 3
≤600
A
A
2 2
≤600
1
A-A
图 预制剪力墙竖向分布钢筋连接构造示意 1—不连接的竖向分布钢筋；2—连接的竖向分布钢筋；3—连接接头

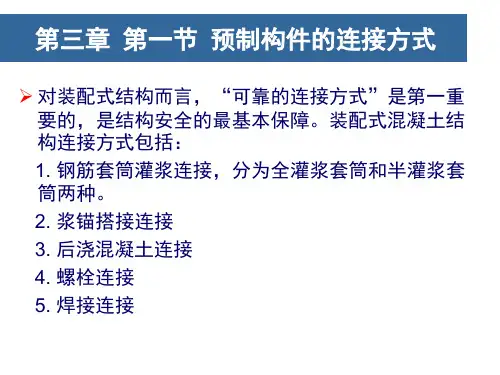

第三章 第一节 预制构件的连接方式
➢ 对装配式结构而言，“可靠的连接方式”是第一重 要的，是结构安全的最基本保障。装配式混凝土结 构连接方式包括： 1. 钢筋套筒灌浆连接，分为全灌浆套筒和半灌浆套 筒两种。 2. 浆锚搭接连接 3. 后浇混凝土连接 4. 螺栓连接 5. 焊接连接
1
1. 套筒灌浆连接
断于接头
断于钢筋
钢筋拉脱
28
1. 钢筋套筒灌浆连接的要求
采用钢筋套筒灌浆连接的混凝土预制构件设计时 应符合下列规定： 1. 接头连接钢筋的强度等级不应高于灌浆套筒规定 的连接钢筋强度等级； 2. 连接钢筋的直径规格不应大于灌浆套筒规定的连 接钢筋直接规格，且不宜小于灌浆套筒规定的连接 钢筋规格一级以上； 3. 构件配筋方案应根据灌浆套筒外径、长度及灌浆 施工要求确定，钢筋插入灌浆套筒的锚固长度应符 合灌浆套筒参数要求
29
1. 钢筋套筒灌浆连接的要求
30
2. 浆锚搭接连接 ➢认识浆锚搭接连接
31
2. 浆锚搭接连接
➢浆锚搭接连接是指在预制混凝土构件中采用特
殊工艺制成的孔道中插入需搭接的钢筋，并灌注水 泥基灌浆料而实现的钢筋搭接连接方式。 ➢ 这种搭接技术在欧洲有多年的应用历史，也被称之 为间接搭接或间接锚固。我国已有多家单位对间接 搭接技术进行了一定数量的研究工作，如哈尔滨工 业大学、黑龙江宇辉新型建筑材料有限公司等对这 种技术进行了大量试验研究，也取得了许多试验研 究成果。
➢ 浆锚搭接连是基于黏结锚固原理进行连接的方法， 在竖向结构构件下段范围内预留出竖向孔洞，孔洞 内壁表面留有螺纹状粗糙面，周围配有横向约束螺 旋箍筋，将下部装配式预制构件预留钢筋插入孔洞 内，通过灌浆孔注入灌浆料将上下构件连接成一体 的连接方式。
34
2. 浆锚搭接连接
➢浆锚搭接灌浆料：
灌浆料是以水泥为基本原料，其性能应符合下表的 规定。
