【K12教育学习资料】九年级物理全册 第十九章 第1节 家庭电路导学案(无答案)(新版)新人教版

教案：人教版九年级物理第十九章第1节家庭电路（基础班）一、教学内容本节课的教学内容选自人教版九年级物理第十九章第一节“家庭电路”。

本节内容主要包括：1. 了解家庭电路的基本组成部分，如电源、开关、电线、插座等。

2. 掌握家庭电路中电压、电流的基本概念及计算方法。

3. 了解家庭电路中的常见故障及其原因。

4. 学会安全使用家庭电器，预防触电事故。

二、教学目标1. 知道家庭电路的基本组成部分，能说出各部分的作用。

2. 理解电压、电流的概念，学会计算家庭电路中的电压和电流。

3. 能够分析家庭电路中常见的故障，并提出解决方法。

4. 掌握安全使用家庭电器的方法，提高自我保护意识。

三、教学难点与重点1. 教学难点：家庭电路中电压、电流的计算方法及家庭电路故障的分析与解决。

2. 教学重点：家庭电路的基本组成部分，电压、电流的概念。

四、教具与学具准备1. 教具：多媒体课件、黑板、粉笔、实验器材（电源、开关、电线、插座等）。

2. 学具：笔记本、课本、练习题。

五、教学过程1. 实践情景引入：讲解家庭电路的基本组成部分，通过实物展示各部分的作用。

2. 理论知识讲解：（1）电压、电流的概念及计算方法。

（2）家庭电路中电压、电流的计算实例。

3. 例题讲解：分析家庭电路中常见的故障，如短路、断路等，并提出解决方法。

4. 随堂练习：让学生动手连接简单的家庭电路，检测电压和电流，巩固所学知识。

5. 安全用电教育：讲解安全使用家庭电器的重要性，提醒学生预防触电事故。

六、板书设计1. 家庭电路的基本组成部分。

2. 电压、电流的概念及计算方法。

3. 家庭电路故障的分析与解决。

4. 安全使用家庭电器的重要性。

七、作业设计1. 作业题目：（1）家庭电路中电压、电流的计算。

（2）分析家庭电路中常见的故障，并提出解决方法。

2. 答案：（1）电压、电流的计算：根据实际情况，测量家庭电路中的电压和电流，记录数据并计算。

（2）家庭电路故障的分析与解决：列举几种常见的家庭电路故障，如短路、断路等，分析原因并提出解决方法。

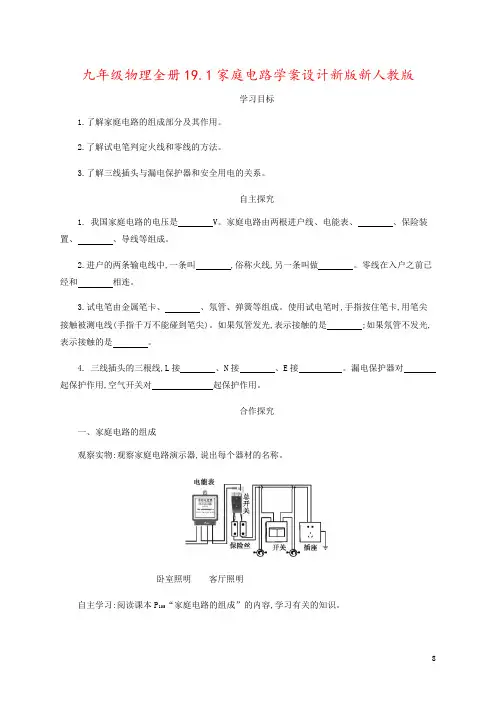

九年级物理全册19.1家庭电路学案设计新版新人教版学习目标1.了解家庭电路的组成部分及其作用。

2.了解试电笔判定火线和零线的方法。

3.了解三线插头与漏电保护器和安全用电的关系。

自主探究1.我国家庭电路的电压是V。

家庭电路由两根进户线、电能表、、保险装置、、导线等组成。

2.进户的两条输电线中,一条叫,俗称火线,另一条叫做。

零线在入户之前已经和相连。

3.试电笔由金属笔卡、、氖管、弹簧等组成。

使用试电笔时,手指按住笔卡,用笔尖接触被测电线(手指千万不能碰到笔尖)。

如果氖管发光,表示接触的是;如果氖管不发光,表示接触的是。

4.三线插头的三根线,L接、N接、E接。

漏电保护器对起保护作用,空气开关对起保护作用。

合作探究一、家庭电路的组成观察实物:观察家庭电路演示器,说出每个器材的名称。

卧室照明客厅照明自主学习:阅读课本P105“家庭电路的组成”的内容,学习有关的知识。

1.输电线进户后首先接到电能表上,电能表用来显示所消耗的电能。

接下来是全户用电的总开关。

当家庭电路需要修理时,必须总开关。

2.总开关后面是保险装置,电流时切断电路,对用电器起到作用。

保险装置之后可以连接用电器。

电路中还可以安装插座,许多用电器可以接在插座上。

二、火线和零线自主学习:阅读课本P106“火线和零线”的内容,学习有关的知识。

提出问题:(1)家庭电路中各个用电器是如何接入电路中的?(2)控制某家用电器的开关应该和该电器如何连接?接到火线上还是零线上?思考讨论:当使用试电笔接触火线时氖管会发光,为什么接触零线时却不发光呢?三、三线插头和漏电保护器实物展示:观察两线插头、三线插头,了解两者间的不同。

提出问题1:不同的用电器为什么使用的插头不同?自主学习:阅读课本P107“三线插头和漏电保护器”的内容,学习相关的知识。

提出问题2:(1)三线插头的三根线分别接什么?(2)知道插座的三个孔是如何接入家庭电路中的。

(3)标E的插头比其余两个略长一些,这样设计有什么好处?(4)漏电保护器和空气开关在电路中分别起什么作用?课堂检测1.在家庭电路中,从进户线起连接顺序正确的是()A.闸刀开关、电能表、保险盒、插座B.闸刀开关、电能表、插座、保险盒C.电能表、保险盒、闸刀开关、插座D.电能表、闸刀开关、保险盒、插座2.如图是试电笔的结构示意图,其中由绝缘体构成的部分是()A.笔尾金属体B.塑料外壳C.电阻D.弹簧3.学校电工要给教室安装一个三孔插座(如图所示),其中接地的孔是()A.aB.bC.cD.a和b4.下列说法中错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体5.如图所示,三孔插座的接法中正确的是()6.家庭电路中,自动空气开关的主要作用是()A.保证电路两端的电压不变B.保证电路中的电流不变C.保证用电器的功率不变D.在电路发生短路时自动切断电路7.某同学根据家庭电路的知识设计了如图所示的四个电路图,你认为其中正确的是()8.小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么可能发生的故障是()A.电灯灯丝断了B.c、d间某处断路C.a、b之间某处断路D.开关处短路9.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。

19.1《串并联电路电压的规律》导学案学习目标：1．了解家庭电路的组成和连接方式。

2．了解家庭电路各组成部分的作用。

3．了解三线插头与漏电保护器和安全用电的关系。

重点：知道家庭电路的组成，了解家庭电路的连接，安全用电常识。

难点：知道家庭电路的组成，了解家庭电路的连接，安全用电常识。

学习过程一、课前预习1、教室里的灯是（）联的，马路两旁的灯是（）联的。

2、家庭电路的组成。

3、进户线：一根是（）线，一根是（）线。

、试电笔作用：辨别（）和（）。

4 、使用方法：手指按住笔卡或笔尾金属体用笔尖接触被测导线，如果试电笔的氖管发光则是（），氖管不发光则是（）5、三线插头：三线插头应插在（）孔插座上。

6 、三线插座接法：左边插孔接（），右边插孔接（），中间插孔接（）。

7、学习中你发现了什么疑问？二、课内探究1、课件出示家庭电路的平面图，由图学习家庭电路由哪些部分组成？（1）进户线的作用；（2）电能表的作用及安装和读数；（3）总开关的作用及安装；（4）保险装置的作用及安装；（5）插座的作用及安装。

2、试电笔的作用及使用方法。

3、三线插头和漏电保护器的作用。

三、巩固提升1、关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”不一定是出现了短路B．电灯的开关必须接在零线与电灯之间C．工作时的电冰箱和电视机可以是串联的D．工作的用电器越多，总电阻越大2 、如图4是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异．主要是考虑下列哪一因素（）A．使插头的造型更美观B．有利于识别火线和零线插头C．插入插座中更稳固D．操作时，可确保接地插头先接地3、下列做法中符合安全用电规范的是（）A．在电线上晾晒衣服 B．使用绝缘皮破损的插头C. 控制电灯的开关接在零线上 D．洗衣机的金属外壳接地4、关于某家庭电路，下列说法不正确的是 ( )A．不能用铜丝代替保险丝 B．所有家用电器的外壳都要接地C．电灯的开关应接在火线和电灯之间 D．工作时的电冰箱和电视机是并联的5、有些家用电器在使用过程中，温度过高会损坏电器。

教案：人教版九年级物理全一册第十九章19.1家庭电路一、教学内容1. 了解家庭电路的基本组成部分，如电源、用电器、导线和开关等。

2. 掌握家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。

3. 学会使用测电笔，并能判断家庭电路中的火线和零线。

4. 掌握家庭电路的连接方法，如串联和并联。

5. 了解家庭电路中常见的故障及其原因，如短路、断路等。

二、教学目标1. 让学生掌握家庭电路的基本组成部分、电压和电流的特点。

2. 培养学生使用测电笔的能力，并能正确判断家庭电路中的火线和零线。

3. 使学生了解家庭电路的连接方法，并能分析常见故障的原因。

三、教学难点与重点1. 教学难点：家庭电路中电压和电流的特点，测电笔的使用方法，家庭电路的连接方法。

2. 教学重点：家庭电路的基本组成部分，家庭电路的故障分析。

四、教具与学具准备1. 教具：电源、用电器、导线、开关、测电笔等。

2. 学具：笔记本、尺子、铅笔等。

五、教学过程1. 实践情景引入：让学生观察家里的电路，并描述其基本组成部分。

2. 讲解教材内容：介绍家庭电路的基本组成部分，如电源、用电器、导线和开关等。

讲解家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。

3. 示范测电笔使用方法：教师示范如何使用测电笔，并让学生亲自动手操作，学会正确判断家庭电路中的火线和零线。

4. 讲解家庭电路的连接方法：介绍家庭电路的串联和并联连接方法，并让学生举例说明。

5. 分析家庭电路中的常见故障：讲解短路、断路等家庭电路故障的原因。

6. 随堂练习：让学生用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。

六、板书设计板书设计如下：家庭电路1. 基本组成部分：电源、用电器、导线、开关2. 电压和电流特点：电压220V，电流交流电3. 测电笔使用方法：正确判断火线和零线4. 连接方法：串联、并联5. 常见故障：短路、断路七、作业设计1. 题目：用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。
