初中物理家庭电路

家庭电路初中物理
家庭电路是初中物理中的一个重要内容。

以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。

电源可以是电池或电力公司提供的电源。

开关用于控制电路的通断。

负载是电路中的用电设备，如灯泡、电视机等。

导线用于连接各个元件，常用的导线材料有铜和铝。

2. 家庭电路中常用的电路连接方式有两种：并联和串联。

在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。

在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。

3. 家庭电路中的负载通常通过开关控制。

当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。

4. 家庭电路中的安全问题需要引起关注。

使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。

此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。

这些是关于家庭电路的一些基本概念，希望有所帮助。

第29讲家庭电路29.1学习提要29.1.1安全用电1.家庭电路的组成家庭照明和家用电器的电能是通过电网从发电厂输送来的。

如图29-1所示，输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。

图29-1接下来是全户用电的总开关。

当家庭电路需修理时，必须断开总开关，这时室内的全部电路与外面的输电线分离，可以保证施工人员的安全。

总开关后面是保险装置。

常用的保险装置是熔丝，装在保险盒内。

电流过大时，熔丝会熔化，切断电路，所以对用电器能够起到保护作用。

现在新型的保险装置是附加在总开关上的。

这种电键通常叫做空气开关。

当电路中的电流过大时，保险装置会使开关自动断开，切断电路，俗称跳闸。

在找出电流过大的原因并把问题解决之后，用手重新闭合开关就可以了。

在电能表、总开关、保险装置之后就可以连接电灯了。

电路中还连接着各个房间的插座，家用电器接在插座上。

2.火线和零线进户线的两条输电线中，一条叫做零线，另一条叫做相线，俗称火线。

用测电笔可以判断哪条是火线。

（1）测电笔的构造：由笔尖金属体、电阻、氖管、弹簧、笔尾金属体组成如图29-2(a)所示。

（2）测电笔的使用方法（以螺丝刀式为例）：如图29-2(b)和(c)所示，用手指接触笔尾金属体，用笔尖金属体接触所要辨别的电线。

如果测电笔的氖管发光，说明接触的是火线；氖管不发光，说明接触的是零线。

图29–2图29-33.熔丝熔丝俗称保险丝。

当电路中电流过大容易造成危害时，由熔点低、电阻大的铅锑合金制成的熔丝能自动熔断，切断电路，从而对电路起到保护作用。

4.家用电器的连接各家用电器之间是并联的，插座与用电器也是并联。

5.三线插头洗衣机、电冰箱等用电器的电源插头有三条线，如图29-3所示，其中一条接火线（通常标有L字样），一条接零线（标着N），第三条标着E，它有何作用呢？原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。

万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流人大地，不致对人造成伤害。

专题19 生活用电考点1 家庭电路1．家庭电路的组成与连接考点2 安全用电基础检测(限时30min)一、单选题1．下列说法中正确的是（）A．我国家庭电路的电压是36 VB．使用试电笔，手应触碰笔尾金属体C．空气开关跳闸，一定是电路中出现了短路D．手机充电器应该长期插在电源插座上【答案】B【解析】A．我国家庭电路电压是220V，故A错误；B．试电笔使用时必须接触笔尾的金属体，形成闭合电路，接触火线后氖管发光，故B正确；C．空气开关跳闸，可能是电路中出现了短路，也可能是电路中总功率过大，故C错误；D．将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故D 错误。

故选B。

2．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（）A．电阻比较大、熔点比较高B．电阻比较大、熔点比较低C．电阻比较小、熔点比较高D．电阻比较小、熔点比较低【答案】B【解析】保险丝通常安装在火线上，它是由电阻大、熔点低的铅锑合金制成的；当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故ACD不符合题意，B符合题意。

故选B。

3．在以下情况中：①火线的绝缘皮出现部分破损；②地上的人不小心接触到火线；③插座里的两个线头相碰了；④室内同时使用的用电器过多。

能使家庭电路的漏电保护器切断电路的是（）A．①②B．②③C．①②③D．②③④【答案】A【解析】①火线的绝缘皮出现部分破损，可能造成漏电或触电，能使家庭电路的漏电保护器切断电路；②地上的人不小心接触到火线，流经火线和零线的电流不同，能使家庭电路的漏电保护器切断电路；③插座里的两个线头相碰了，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”，漏电保护器不会切断电路；④室内同时使用的用电器过多，会导致用电器的总功率过大，会导致电流过大，可能引起空气开关“跳闸”，漏电保护器不会切断电路；故综上所述，A符合题意；BCD不符合题意。

故选A。

4．“珍爱生命，远离危险！”下列做法符合安全原则的是（）A．若家庭电路起火迅速用冷水浇灭B．将三脚插头去掉中间脚插入两孔插座使用C．检修家庭电路时断开总开关D．在输电线上晾晒湿衣服【答案】C【解析】A．生活中的水是导体，故电线着火时迅速泼水浇灭火焰，易造成触电；应该立即切断电源再施救，故A不符合题意；B．三孔插座的上孔接地线，用电器的金属外壳通过三孔插座的上孔与大地相连，这样在用电器的金属外壳漏电时，可以避免出现触电事故；不能去掉中间一脚，故B不符合题意；C．为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故C符合题意；D．湿衣服是导体，当把湿衣服晾在电线上时，一旦电线漏电，人接触衣服时会发生触电事故，故D不符合题意。

第1节家庭电路【知识点一】 家庭电路的组成：进户线一电能表一总开关一保险装置一用电器。

（1） 进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

（2） 电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上（3） 总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用（4） 保险装置：通常安装在总开关的后面。

常见的保险装置有熔丝和空气开关，当电流过大时，熔 丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。

（5） 用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

【知识点二】火线和零线（1） 火线和零线之间的电压是220V 。

火线与地面间的电压为220V 。

正常情况下，零线之间和地 线之间的电压为0V 。

（2） 用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用， 这样就可以保证正常情况下，每个用电器的电压都是 220V 。

（3） 测电笔：① 作用：辨别火线和零线，检查电器设备的外壳是否带电。

② 结构：试电笔分钢笔式和螺丝刀式两种。

③ 使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若 氖管不发光，说明被测导线是零线。

当试电笔的笔尖接触被测导线时， 绝不允许用手或身体的其他部 分再去接触笔尖。

④ 注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。

隆X 册誥押背曾IL MTL 打体採头 厶/二⑹探魁刀式【知识点三】三脚插头和漏电保护器（1）插座① 作用： ② 种类： 连接家用电器，给可移动的家用电器供电 两孔插座、三孔插座并联在家庭电路中④接线:两孔插座：左零右火 三孔插座：左零右火上接地（2）三脚插头① 接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“ L ”字样），一条接零线（标 有“N'字样），第三条线和用电器的金属外壳相连（标有“ E ”字样）。

初中物理家庭电路知识点一、电路基础1. 电路的定义：电路是由电源、导线和电器等组成的闭合路径，电流通过该路径进行流动。

2. 电路的组成：- 电源：提供电能的装置，如电池、发电机等。

- 导线：连接电源和电器，传输电能的介质，通常由金属制成。

- 电器：消耗电能并将其转换为其他形式能量的设备，如电灯、电视等。

- 开关：控制电路通断的装置，可以是手动或自动的。

3. 电路的类型：- 串联电路：电路中的元件（如电阻、电器）首尾相连，电流只有一条路径。

- 并联电路：电路中的元件并列连接，电流有多条路径。

4. 电流、电压和电阻：- 电流（I）：电荷的流动，单位是安培（A）。

- 电压（V）：电势差，单位是伏特（V），是推动电流流动的力量。

- 电阻（R）：阻碍电流流动的程度，单位是欧姆（Ω）。

5. 欧姆定律：电流I等于电压V除以电阻R，即 I = V/R。

二、家庭电路的特点1. 家庭电路的标准电压：在大多数国家，标准电压为220伏特（V）或110伏特（V），交流电（AC）形式。

2. 家庭电路的频率：交流电的频率通常为50赫兹（Hz）或60赫兹（Hz），这决定了电流的周期性变化。

3. 家庭电路的保护措施：- 保险丝或断路器：当电流超过安全值时，自动切断电路，防止电线过热和火灾。

- 接地线：将电器的金属外壳与大地连接，防止触电事故。

三、家庭电路的常见电器1. 照明设备：如白炽灯、荧光灯、LED灯等。

2. 家用电器：如冰箱、洗衣机、空调、电视等。

3. 电脑和外围设备：如电脑、打印机、路由器等。

四、安全用电知识1. 不私拉乱接电线，遵守电路安装规范。

2. 使用合格的电器产品，避免使用损坏的电器。

3. 避免在潮湿环境下使用电器，防止触电。

4. 不要同时使用多个大功率电器，防止电路超负荷。

5. 学会正确使用电器，阅读并遵守电器的使用说明书。

五、电路故障及处理1. 电路短路：电流不经电器直接连接电源两极，导致电流过大，可能烧毁保险丝或引发火灾。

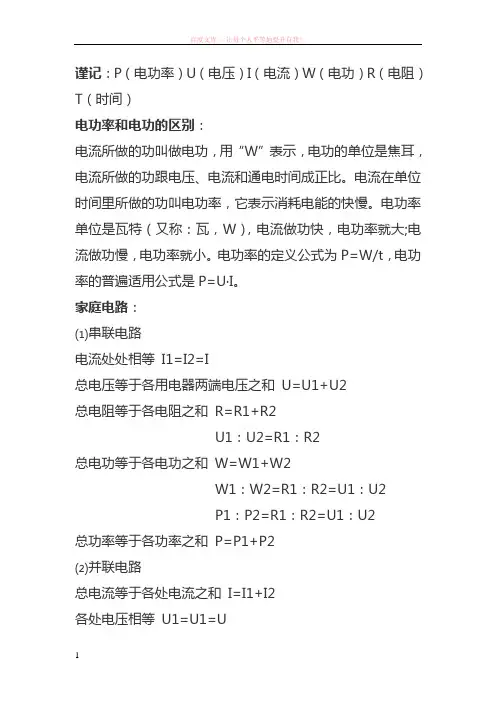

谨记：P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间）电功率和电功的区别：电流所做的功叫做电功，用“W”表示，电功的单位是焦耳，电流所做的功跟电压、电流和通电时间成正比。

电流在单位时间里所做的功叫电功率，它表示消耗电能的快慢。

电功率单位是瓦特（又称：瓦，W），电流做功快，电功率就大;电流做功慢，电功率就小。

电功率的定义公式为P=W/t，电功率的普遍适用公式是P=U·I。

家庭电路：⑴串联电路电流处处相等I1=I2=I总电压等于各用电器两端电压之和U=U1+U2总电阻等于各电阻之和R=R1+R2U1：U2=R1：R2总电功等于各电功之和W=W1+W2W1：W2=R1：R2=U1：U2P1：P2=R1：R2=U1：U2总功率等于各功率之和P=P1+P2⑵并联电路总电流等于各处电流之和I=I1+I2各处电压相等U1=U1=U总电阻等于各电阻之积除以各电阻之和R=R1R2÷（R1+R2）总电功等于各电功之和W=W1+W2I1：I2=R2：R1 W1：W2=I1：I2=R2：R1 P1：P2=R2：R1=I1：I2总功率等于各功率之和P=P1+P2⑶同一用电器的电功率额定功率比实际功率等于额定电压比实际电压的平方Pe/Ps=(Ue/Us)的平方2．有关电路的公式⑴电阻R①电阻等于材料密度乘以（长度除以横截面积）R=密度×（L÷S）②电阻等于电压除以电流R=U÷I③电阻等于电压平方除以电功率R=UU÷P⑵电功W①电功等于电流乘电压乘时间W=UIT（普式公式）②电功等于电功率乘以时间W=PT③电功等于电荷乘电压W=QT④电功等于电流平方乘电阻乘时间W=I×IRT（纯电阻电路）⑤电功等于电压平方除以电阻再乘以时间W=UU÷R×T （同上）⑶电功率P①电功率等于电压乘以电流P=UI②电功率等于电流平方乘以电阻P=IIR（纯电阻电路）③电功率等于电压平方除以电阻P=UU÷R(同上)④电功率等于电功除以时间P＝W：T⑷电热Q电热等于电流平方成电阻乘时间Q=IIRt（普式公式）电热等于电流乘以电压乘时间Q=UIT=W（纯电阻电路）（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

考点一：家庭电路1．组成：由两根进户线、电能表、总开关、保险装置、插座、用电器、导线等组成，如下图所示。

2．连接：输电线进户后首先接到电能表上，电能表用来显示所消耗的电能，接下来是用户用电的总开关，当家庭电路需要修理时，必须断开总开关.总开关的后面是保险装置、用电器.。

3．保险丝的作用：当电流过大时，它由于温度过高而熔断，切断电路，起到保护电路的作用。

4．保险丝的材料：保险丝是用铅锑合金制成的，电阻率比较大，熔点比较低，.为了用电安全，禁止用铜丝、铁丝等代替保险丝。

5．常用保险装置：空气开关：当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸.。

6．进户线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线，它在入户之前已经和大地相连。

7．试电笔的作用：判断火线和零线。

8．试电笔的使用：使用时，手指按住笔卡，用笔尖接触被测的导线，如果被测导线是火线，氖管就会发光.如果笔尖接触的是零线，氖管中不会有电流，也就不会发光.。

9．三线插头：标有“L”字样的插头接火线，标有“N”字样的接零线，标有“E”字样的接地线，插头上标着E的导线和用电器的外壳相连，插座上相应的导线和室外的大地相连.。

10．漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电路，对人体起到保护作用.。

考点二：家庭电路中电流过大的原因1．用电器的总功率过大：大功率用电器的使用，多个用电器同时使用导致总功率过大。

2．发生短路：改装电路时不小心使火线和零线直接连通导致短路；电线绝缘皮破损或老化，导致短路。

考点三：安全用电1．电压越高越危险：我国家庭电路的电压是220 V，工厂用的动力电路的电压是380 V，高压输电线路的电压高达10～500 kV，这些都远超出了安全电压，一旦发生触电，就会有生命危险。

2．触电事故：当人体成为闭合电路的一部分时，就会有电流通过.如果电流达到一定大小，就发生触电事故。

九年级物理生活用电知识点大全▼目录▼九年级物理生活用电知识点第十九章生活用电一、家庭电路1、家庭电路(1)、家庭电路的组成部分：进户线、电能表、总开关、保险装置、用电器、插座。

(2)、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

(3)、家庭电路的各部分的作用：①端线(火线)和零线：A、给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压。

B、试电笔：用途：用来辨别火线和零线使用方法：使用时，手指按住笔卡，用笔尖接触被测的导线(手指千万不能碰到笔尖)。

如果氖管发光，表示接触的是火线;如果氖管不发光，表示接触的是零线。

②电能表：A、用途：测量用户消耗的电能(电功)的仪表。

B、安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③总开关(空气开关)：A、作用：控制整个电路的通断，以便检测电路更换设备。

B、安装：家庭电路的干路上。

④保险丝：对电路起保护作用。

⑤插座：A、作用：连接家用电器，给可移动家用电器供电。

B、种类：二孔插座、三孔插座C、安装：并联在家庭电路中，具体接线情况：1接火线 2接零线 3接地线4接用电器的金属外壳 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

⑥漏电保护器如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速切断电流，对人身起保护作用。

⑦用电器(电灯)、开关：A、白炽灯是利用电流的热效应进行工作的。

B、灯泡的种类：螺丝口卡口。

螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线;灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线。

原因：防止维修触电C、开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。

二、家庭电路中电流过大的原因1、家庭电路电流过大的原因：(一)、用电器总功率过大、(二)、发生短路。

第1节家庭电路第十九章生活用电人教版九年级物理（初中）我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？从发电厂到用户的送电过程示意图1.由进户线、电能表、总开关、保险装置、用电器、导线等组成。

零线地线闸刀开关开关..220V火线零线火线电能表保险丝两孔插座电灯...三孔插座2.家庭电路的电路图（1）电能表①作用：测量用电器消耗电能的多少。

②安装：安装在干路上，总开关之前。

③读数：前后两次读数之差；红色方框中(最后一位)是小数。

如图：3135.7 kw ·h3.各部分的作用（1）作用：：控制整个电路的通断（2）总开关：电源线静触头动触头（2）安装：串联在干路中；闸刀开关安装时，静触头一定要在上边，切不可倒装。

（3）保险装置-----熔丝①作用：②材料：③选用：选用额定电流等于或稍大于最大的工作电流规格的保险丝，不能用铜丝或者铁丝代替。

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

由电阻率较大、熔点较低的铅锑合金制成。

插入式保险盒闸刀开关保险丝①作用：控制整个电路的通断，以便检测电路更换设备。

（4）保险装置-----空气开关电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。

空气开关②安装：家庭电路的干路上，空气开关的静触点接电源线二、火线和零线1.进户线：为用户提供电能来源2.试电笔（1）作用：辨别火线和零线。

（2）种类:笔形测电笔螺丝刀形测电笔（3）构造：（4）测试原理氖管中充有稀薄的氖气，两端是两个金属电极。

当电极间的电压达到一定值时，氖气会导电。

当电流从一个电极流到另一个电极时，氖气会发光。

如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。

为什么手触笔尾金属体时氖管会发光，而人不会触电呢？验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V 的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于：,这个电流可以使氖管发光，但对人体是没有危害的.6220V 0.22mA 10U I R ===Ω（5）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测导线。

第1节家庭电路【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。

（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。

（4）保险装置：通常安装在总开关的后面。

常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。

（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

【知识点二】火线和零线（1）火线和零线之间的电压是220V。

火线与地面间的电压为220V。

正常情况下，零线之间和地线之间的电压为0V。

（2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。

（3）测电笔：①作用：辨别火线和零线，检查电器设备的外壳是否带电。

②结构：试电笔分钢笔式和螺丝刀式两种。

③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。

当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。

④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。

【知识点三】三脚插头和漏电保护器（1）插座①作用：连接家用电器，给可移动的家用电器供电②种类：两孔插座、三孔插座③安装：并联在家庭电路中④接线：两孔插座：左零右火三孔插座：左零右火上接地（2）三脚插头①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。

②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。

家庭电路知识点梳理一、家庭电路基础1、家庭电路的组成两根进户线、电能表、总开关、保险装置、用电器和导线等2、家庭电路中各组成部分的连接位置及作用3、零线和火线<1>零线和火线之间电压为220V，其中零线和大地相连（人碰零线无碍，碰火线必死）；<2>试电笔(1)作用：辨别零线和火线(2)结构：常见的有螺丝刀式和钢笔式两种，两种电笔结构类似。

(3)使用注意事项①使用电笔时，手指按住金属笔卡，用金属笔尖接触被测的导线，切记不可直接用手接触电笔笔尖，否则有触电危险。

②在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；反之则不发光。

4、三线插头和漏电保护器<1>插座的作用与安装<2>三线插头(1)用途：用于连接大功率或有金属外壳的用电器。

用电器漏电使电流直接流入大地，防止触电事故发生。

(2)构造：左侧接零线N，右侧接火线L，中间接地线E。

<3>漏电保护器(1)作用：发生漏电时，自动切断电路，保证人身安全。

(2)原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关断开。

二、家庭电路中电流过大的原因1、根据P=UI，电路中电压U恒为220V，在用电器个数变多时，必然导致整个电路的总功率P变大，从而导致电路中电流过大。

2、电流过大的危害<1>由于电流具有热效应，通电后电流过大，根据焦耳定律Q=I2Rt可知，电流产生的热量过大，会引起导线的绝缘皮着火，引起火灾。

<2>家庭电路的总功率越大，也会导致电流过大，加快电线的老化、损坏。

3、避免电流过大的措施<1>大功率用电器的额定电流不能超过电线和电能表的最大电流；<2>尽量不要同时使用过多的用电器。

4、造成家庭电路短路的几种情况<1>改装电路时不小心，使零线和火线直接连通；<2>电线绝缘皮被挂或烤焦，亦或是使用时间过长导致老化；<3>用电器、插座或灯座进水；5、保险丝的作用<1>保险丝方法突破之典型例题一、选择题（共23题）1、“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救2、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( ) A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3、如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地4、如图是家庭电路正常工作的一部分。

家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。

2.进户线：零线和火线。

火线与零线之间有220 V电压，零线与大地之间电压为0。

3.电能表：用来计量电路所消耗的电能。

4.闸刀开关：控制整个家庭电路的通断。

5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。

(2)材料：熔点低、电阻(率)大。

(3)特点：保险丝越粗，熔断电流越大。

6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。

7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。

概括为“左零右火上接地”。

(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。

这样可以避免因用电器金属外壳带电而发生触电事故。

8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。

实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。

9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。

如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。

10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。

（2）不能用铜丝或铁丝替代保险丝。
