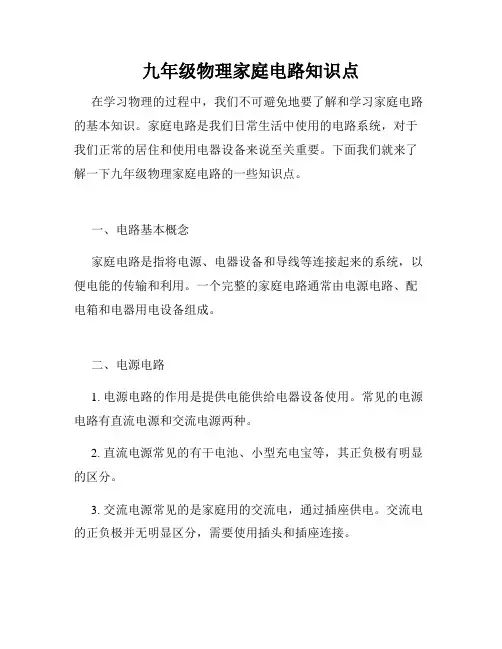

九年级物理家庭电路知识点在学习物理的过程中，我们不可避免地要了解和学习家庭电路的基本知识。

家庭电路是我们日常生活中使用的电路系统，对于我们正常的居住和使用电器设备来说至关重要。

下面我们就来了解一下九年级物理家庭电路的一些知识点。

一、电路基本概念家庭电路是指将电源、电器设备和导线等连接起来的系统，以便电能的传输和利用。

一个完整的家庭电路通常由电源电路、配电箱和电器用电设备组成。

二、电源电路1. 电源电路的作用是提供电能供给电器设备使用。

常见的电源电路有直流电源和交流电源两种。

2. 直流电源常见的有干电池、小型充电宝等，其正负极有明显的区分。

3. 交流电源常见的是家庭用的交流电，通过插座供电。

交流电的正负极并无明显区分，需要使用插头和插座连接。

三、导线1. 家庭电路中常使用的导线有铜线和铝线两种材质。

铜线导电性好，耐腐蚀性强，通常用于家庭电路。

2. 导线分为火线（Live wire）、零线（Neutral wire）和地线（Earth wire）三种。

3. 火线通常使用棕色线表示，是带电的导线，负责将电能供给电器设备。

4. 零线通常使用蓝色线表示，是零电位的导线，负责将回路电流返还给电源。

5. 地线通常使用黄绿色线表示，是接地保护线，起到保护人身安全的作用。

四、开关1. 开关是家庭电路中用于打开和关闭电路的元件，常用的有单控开关和双控开关。

2. 单控开关可以控制一个电器的开关状态，常见于独立的电灯开关。

3. 双控开关常见于同时控制一个电器的两个开关，比如楼梯两端的灯光开关。

五、电路连接1. 家庭电路中的电器设备通过导线连接到电源电路。

2. 并联连接是将电器设备的正负极分别与电源的正负极相连，电器设备之间是并行的关系，如多个灯泡并联连接。

3. 串联连接是将电器设备的正负极依次相连，电器设备之间是串行的关系，如多个电池串联连接。

六、安全常识1. 家庭电路使用过程中，应注意避免触碰裸露的电线和插座。

2. 如果发现电器设备出现问题，应及时切断电源并修理。

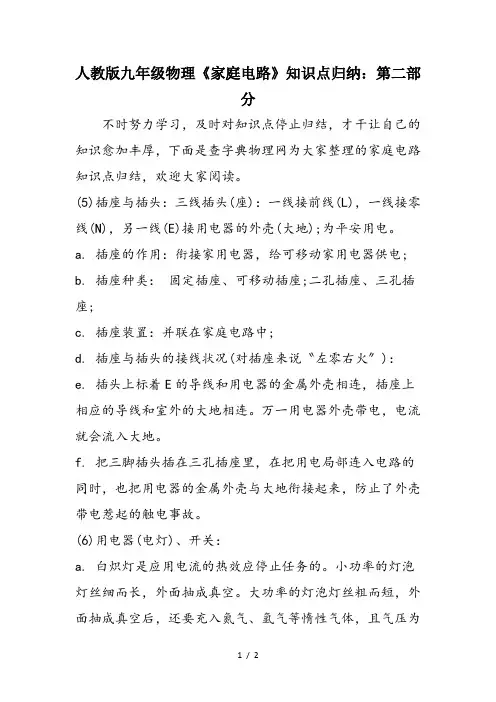

人教版九年级物理《家庭电路》知识点归纳：第二部分不时努力学习，及时对知识点停止归结，才干让自己的知识愈加丰厚，下面是查字典物理网为大家整理的家庭电路知识点归结，欢迎大家阅读。

(5)插座与插头：三线插头(座)：一线接前线(L)，一线接零线(N)，另一线(E)接用电器的外壳(大地);为平安用电。

a. 插座的作用：衔接家用电器，给可移动家用电器供电;b. 插座种类：固定插座、可移动插座;二孔插座、三孔插座;c. 插座装置：并联在家庭电路中;d. 插座与插头的接线状况(对插座来说〝左零右火〞)：e. 插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。

万一用电器外壳带电，电流就会流入大地。

f. 把三脚插头插在三孔插座里，在把用电局部连入电路的同时，也把用电器的金属外壳与大地衔接起来，防止了外壳带电惹起的触电事故。

(6)用电器(电灯)、开关：a. 白炽灯是应用电流的热效应停止任务的。

小功率的灯泡灯丝细而长，外面抽成真空。

大功率的灯泡灯丝粗而短，外面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华。

灯泡临时运用会变暗，缘由是：灯丝升华变细电阻变大，实践功率变小;升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

b. 灯泡的种类：螺丝口灯泡、卡口灯泡。

注释：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线;灯泡尾部的金属柱接灯头的弹簧片，再经过开关接前线：缘由：防止维修触电。

c. 用电器串联，控制用电器。

假设开关短路用电器会不时任务，开关不能控制，但不会烧干路上的保险丝。

d. 全用电原那么衔接电路，每个开关都可以独自控制灯。

4、电路电流过大的缘由：发作短路、用电器总功率过大(即负载过大)。

5、庭电路保险丝烧断的缘由：发作短路、用电器功率过大、选择了额外电流过小的保险丝。

小编为大家整理的家庭电路知识点归结，大家阅读了吗?，最后祝大家有好的效果。

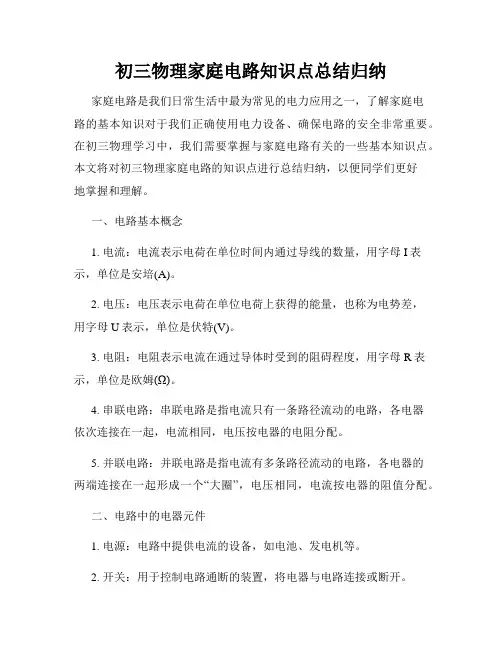

初三物理家庭电路知识点总结归纳家庭电路是我们日常生活中最为常见的电力应用之一，了解家庭电路的基本知识对于我们正确使用电力设备、确保电路的安全非常重要。

在初三物理学习中，我们需要掌握与家庭电路有关的一些基本知识点。

本文将对初三物理家庭电路的知识点进行总结归纳，以便同学们更好地掌握和理解。

一、电路基本概念1. 电流：电流表示电荷在单位时间内通过导线的数量，用字母I表示，单位是安培(A)。

2. 电压：电压表示电荷在单位电荷上获得的能量，也称为电势差，用字母U表示，单位是伏特(V)。

3. 电阻：电阻表示电流在通过导体时受到的阻碍程度，用字母R表示，单位是欧姆(Ω)。

4. 串联电路：串联电路是指电流只有一条路径流动的电路，各电器依次连接在一起，电流相同，电压按电器的电阻分配。

5. 并联电路：并联电路是指电流有多条路径流动的电路，各电器的两端连接在一起形成一个“大圈”，电压相同，电流按电器的阻值分配。

二、电路中的电器元件1. 电源：电路中提供电流的设备，如电池、发电机等。

2. 开关：用于控制电路通断的装置，将电器与电路连接或断开。

3. 电线：导体材料制成的电流传输通道，通常由铜线制成，分为火线、零线和地线。

4. 电阻器：用于控制电流强度的元件，根据需要可调节电阻大小。

三、电路中的摆放方式1. 并联连接：电器与电路的连接方式，电器的两端分别与电源的两端相连，形成平行路径。

2. 串联连接：电器与电路的连接方式，电器依次连接在一起，形成依次相连的路径。

四、电路中的常见问题1. 短路：指电路中发生线路之间的意外连接，导致电流过大，可能引发火灾等安全事故。

2. 开路：指电路中某个路径被切断，电流无法流动。

3. 过载：指电路中负载电器过多或功率超过额定功率，导致电路无法正常工作，甚至引发火灾。

五、家庭电路的安全用电知识1. 安装电闸：家庭电路应安装电闸保护装置，以防止短路和过载时引发的安全事故。

2. 合理使用插座：不应在一个插座中插入太多电器，以免过载。

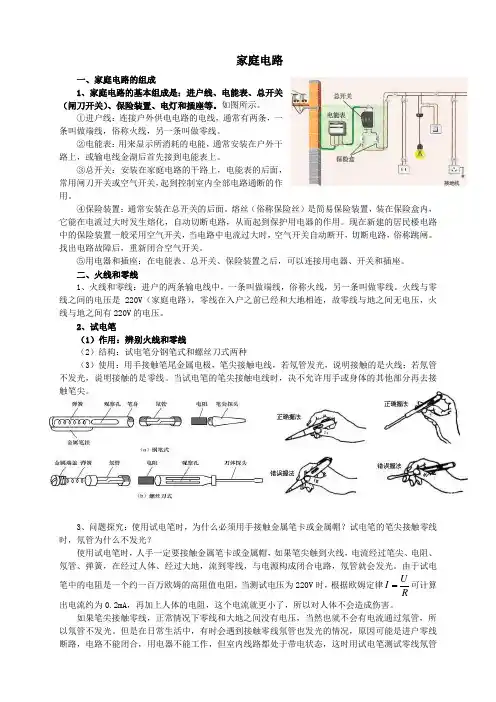

家庭电路一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保险装置、电灯和插座等。

如图所示。

①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线。

②电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线金湖后首先接到电能表上。

③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。

④保险装置：通常安装在总开关的后面。

熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。

现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。

找出电路故障后，重新闭合空气开关。

⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。

火线与零线之间的电压是220V （家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V 的电压。

2、试电笔（1）作用：辨别火线和零线（2）结构：试电笔分钢笔式和螺丝刀式两种（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。

当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。

3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。

由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V 时，根据欧姆定律R U I 可计算出电流约为0.2mA ，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。

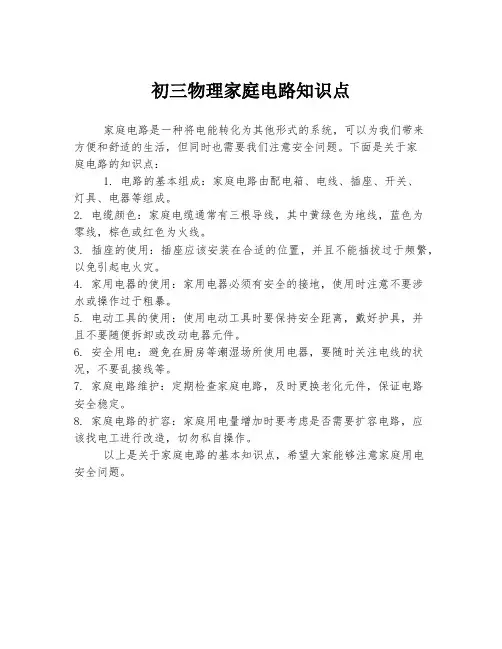

初三物理家庭电路知识点
家庭电路是一种将电能转化为其他形式的系统，可以为我们带来
方便和舒适的生活，但同时也需要我们注意安全问题。

下面是关于家
庭电路的知识点：
1. 电路的基本组成：家庭电路由配电箱、电线、插座、开关、
灯具、电器等组成。

2. 电缆颜色：家庭电缆通常有三根导线，其中黄绿色为地线，蓝色为
零线，棕色或红色为火线。

3. 插座的使用：插座应该安装在合适的位置，并且不能插拔过于频繁，以免引起电火灾。

4. 家用电器的使用：家用电器必须有安全的接地，使用时注意不要涉
水或操作过于粗暴。

5. 电动工具的使用：使用电动工具时要保持安全距离，戴好护具，并
且不要随便拆卸或改动电器元件。

6. 安全用电：避免在厨房等潮湿场所使用电器，要随时关注电线的状况，不要乱接线等。

7. 家庭电路维护：定期检查家庭电路，及时更换老化元件，保证电路
安全稳定。

8. 家庭电路的扩容：家庭用电量增加时要考虑是否需要扩容电路，应
该找电工进行改造，切勿私自操作。

以上是关于家庭电路的基本知识点，希望大家能够注意家庭用电
安全问题。

初三物理电路图讲解什么是电路图电路图是一种用符号表示电路构造和元件连接关系的图形表示方法。

它是研究和分析电路的重要工具，可以帮助我们更好地理解电路的运作原理。

电路图的基本元素在电路图中，有一些基本元素是必不可少的。

下面是常见的几种基本元素：1.电源符号：用来表示电路中的电源，通常用直线和加号或减号组成。

正极用加号表示，负极用减号表示。

2.导线符号：用来表示电流在电路中的流动方向，通常用直线表示。

3.电阻符号：用来表示电路中的电阻，通常用矩形框表示。

在图中，通常会标注电阻的阻值。

4.开关符号：用来表示电路中的开关，通常用直线和弯折线组成。

当开关打开时，电流可以通过；当开关关闭时，电流无法通过。

5.灯泡符号：用来表示电路中的灯泡，通常用一个光波符号表示。

电路图的连线规则在绘制电路图时，我们需要遵循一些连线规则，以保证电路的正确性和可读性。

1.连线应该清晰明了，不要交叉或重叠。

2.连线应该从左到右，从上到下进行绘制，以保持连线的整洁和有序。

3.连线应该用直线表示，不要使用曲线或折线。

4.连线应该连接正确的元件，以确保电路的连通性和连贯性。

电路图的使用方法电路图不仅仅是用来表示电路的构造和连接关系，更多时候它是用来研究和分析电路的工具。

1.根据电路图可以计算电路中的电流、电压等物理量。

2.通过分析电路图可以确定电路中元件的工作状态。

3.通过电路图可以判断电路是否满足设计要求，是否存在故障。

4.通过修改电路图可以对电路进行改进或优化。

电路图的注意事项在绘制和分析电路图时，我们需要注意以下几点：1.熟悉电路图上各个元件的符号和功能，以便正确理解和分析电路。

2.确保电路图的连线正确无误，以免导致电路不工作或出现故障。

3.注意电路中的元件的额定参数，以确保电路工作在安全和正常的范围内。

4.在使用电路图进行分析时，需要考虑电气能量的传递和转换，以及能量的损耗和效率等因素。

总结电路图是研究和分析电路的重要工具，它能帮助我们更好地理解电路的运作原理。

九年级物理《家庭电路》知识点归纳:九年级物理电路图讲解初中物理电学部分，家庭电路应该掌握的知识点：1、家庭电路的组成部分：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与插座是并联的，控制各用电器工作的开关与用电器是串联的。

3、家庭电路的各部分的作用：(1)低压供电线(进户线)：相当于电源。

进户线两根，是给用户提供家庭电压的线路。

提供220V交流电压。

a. 进户线两根分为火线和零线。

b. 火线：也叫端线，俗称火线;零线：在发电厂或在户外就已经和大地相连;c. 火线和零线之间有220V 的电压;火线和接地线之间也有220V的电压，正常情况下，零线和接地线之间电压为0V;e. 用测电笔来辨别火线和零线。

火线发光，而零线不发光。

(2)电能表：a. 电能表的用途：计量用户消耗电能(电功)的多少的仪表;b. 电能表的安装：安装在家庭电路的干路上。

原因：这样才能测出全部家用电器消耗的电能。

c. 电能表的铭牌：所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确，甚至烧坏。

d. 单位是千瓦时(kW?h)，两次读数之差就是这段时间消耗电能的多少。

(3)总开关(空气开关)：a. 总开关的作用：控制整个电路的通断，方便检测室内电路或更换设备，以保证安全(空气开关、漏电保护器还能起到保险作用)。

b. 总开关的安装：安装在家庭电路的干路上，空气开关的静触点接电源线。

c. 新建的楼房里，连接客户的总开关上大多装有漏电保护器，如果站在地上的人触电，电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。

如果用电器外壳带电，电流经接地线流入大地，漏电保护器也会迅速切断电流。

(4)保险装置：保险丝(盒)：电流过大时熔断，切断电路;空气开关：电流过大时跳闸，切断电路。

九年级家庭电路知识点在九年级学习家庭电路知识是非常重要的，因为在我们日常生活中，电路无处不在。

了解和掌握家庭电路的知识，不仅可以对我们的生活带来便利，还能确保我们的安全。

本文将介绍九年级家庭电路知识的几个重要点。

一、电路的基本组成家庭电路主要由电源、导线、开关和负载组成。

电源通常是电力公司提供的交流电，导线则负责将电流传输到各个电器设备，开关则用来控制电流的通断，而负载则是指电器设备。

二、并联电路和串联电路在家庭电路中，我们常常会遇到并联电路和串联电路。

并联电路是指多个电器设备连接在一起，每个设备都可以独立工作，如家中的多个灯在同一个开关下控制。

而串联电路是指多个电器设备连接在一起，电流将依次通过每个设备，如家中的电视机和电视机前方的音响。

三、保险丝和断路器为了保证家庭电路的安全使用，我们需要使用保险丝或断路器来防止过载和短路。

过载是指电路中负载过多而导致电流过大，而短路是指电路中的导线接触不良或设备发生故障而导致电流绕过负载直接回到电源。

保险丝和断路器能够在电流过大时自动切断电源，保护电路和设备的安全。

四、电路图的绘制与分析了解家庭电路的基本知识后，我们需要学习如何绘制和分析电路图。

电路图使用符号来代表各个电器设备、导线和开关等，可以清晰地展示整个电路的布局和连接方式。

通过分析电路图，我们可以更好地理解电路的工作原理，并进行故障排除。

五、安全使用电器设备在家庭使用电器设备时，我们需要注意安全。

首先，要确保电器设备的插头有地线，以提供额外的保护。

同时，遵循正确的使用方法和规范，不乱拉乱接电线，不超负荷使用电器设备。

此外，当发生电器故障或异常时，应立即切断电源并寻求专业人员的帮助。

六、节约用电为了环保和节约能源，我们要养成良好的用电习惯。

可以适当降低电器设备的使用频率和使用时间，节约用电。

同时，使用高效能的电器设备和节能灯具也是节约能源的好办法。

总结：九年级家庭电路知识点对于我们的日常生活非常重要。
