工程制图期中考试题a

工程制图考试试题工程制图考试试题工程制图是一门重要的学科，它是工程设计的基础，也是工程实施的重要环节。

在工程制图考试中，学生需要掌握各种制图方法和技巧，以及相关的理论知识。

下面，我们就来看一下一份典型的工程制图考试试题。

一、选择题1. 下面哪个选项是错误的？a) 工程制图是工程设计的基础b) 工程制图是工程实施的重要环节c) 工程制图只包括平面图d) 工程制图需要掌握各种制图方法和技巧2. 工程制图中，以下哪个方法可以用来表示三维物体的形状？a) 正投影b) 透视投影c) 等轴测投影d) 斜投影3. 下面哪个选项是正确的？a) 工程制图只需要掌握手绘技巧b) 工程制图只需要掌握CAD软件的使用c) 工程制图需要掌握手绘技巧和CAD软件的使用d) 工程制图不需要掌握任何技巧和软件二、填空题1. 工程制图中，使用的主要投影方法有_______和_______。

2. 工程制图中，常用的比例尺有_______和_______。

3. 工程制图中，常用的标注方法有_______和_______。

三、简答题1. 请简要说明工程制图的作用和意义。

工程制图是工程设计的基础，它可以帮助工程师将设计思想转化为具体的图纸，使得设计方案更加直观、清晰。

同时，工程制图也是工程实施的重要环节，可以为施工人员提供准确的信息，指导施工过程。

此外，工程制图还可以作为工程管理和沟通的工具，方便各个环节之间的协作和交流。

2. 请简要介绍工程制图中的主要投影方法。

工程制图中的主要投影方法包括正投影、透视投影、等轴测投影和斜投影。

正投影是最常用的投影方法，它通过垂直于投影面的直线来表示物体的形状和尺寸。

透视投影则是通过透视原理来表示物体的形状，适用于需要表达真实感的情况。

等轴测投影是将物体的三个主轴等角地投影到投影面上，可以清晰地表示物体的形状和尺寸。

斜投影是将物体的主轴按一定角度倾斜后投影到投影面上，适用于需要表达物体倾斜情况的情况。

3. 请简要说明工程制图中的比例尺和标注方法。

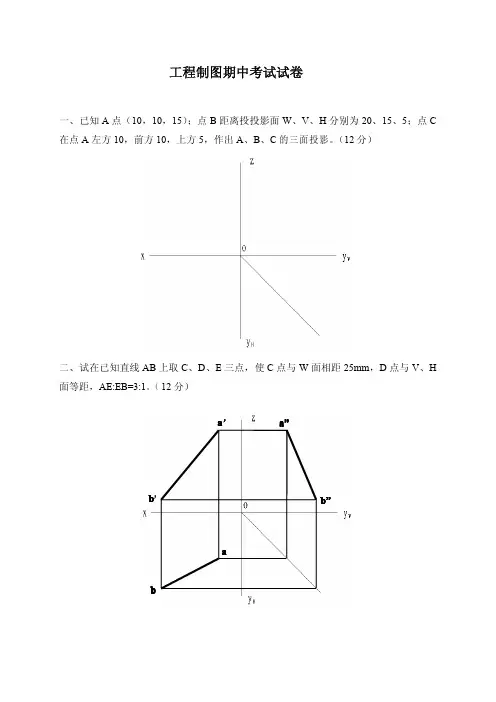

工程制图期中考试试卷
一、已知A 点（10，10，15）；点B 距离投投影面W 、V 、H 分别为20、15、5；点C 在点A 左方10，前方10，上方5，作出A 、B 、C 的三面投影。

（12分）
二、试在已知直线AB 上取C 、D 、E 三点，使C 点与W 面相距25mm ，D 点与V 、H 面等距，AE:EB=3:1。

（12
分）
a ’
b ’a
b
a ”
b ”
三、先判别两交叉直线重影点的可见性，再据此说出两条直线的上下、前后、左右位置关系。

（12分）
AB直线位于CD直线之、、。

四、完成平面五边形的水平投影，并在该五边形所在平面上取一点F，使之与H面相距20mm，与V面相距30mm。

（12分）
五、求平面ABC 与直线DE 的交点F ，平面GHI 与平面JKL 的交线MN ，并进行可见性判别。

（12分）
六、画出五棱柱被正垂面所截切后的投影，并作出立体表面上点A 、B 、C 的另两个投影。

（12
分）
七、已知立体表面上的点A、B|、C的一个投影，求作各点的其它投影。

（12分）
八、试完成立体被截切后的水平投影与侧面投影。

（16分）。

工程制图考试题及答案考试题：1.简述工程制图的定义和重要性。

2.请解释以下图纸标注中常见的符号和图例：a) Ø10b) H20c) 1:50d) 正三视图e) 比例尺3.在二维工程制图中，什么是正交投影？简要描述正交投影的原理和应用。

4.请解释以下缩写常用于工程制图中的缩写词：a) CADb) BOMc) ISOd) GPSe) HVAC5.请详细描述常用的工程制图软件，并列举各自的特点和适用领域。

考试答案：1.工程制图是通过图纸、图形和符号等手段，将设计、制造和施工等技术信息直观地表达出来的过程。

工程制图的重要性在于它是沟通与交流的纽带，帮助各个技术领域中的专业人员理解和传达设计意图，以保证项目的准确实施和质量控制。

2. a) Ø10：这是一个直径为10毫米的圆。

b) H20：这表示高度为20米。

c) 1:50：这是一个比例尺，表示实际尺寸与绘图尺寸之间的比例关系，例如1:50表示1单位长度等于50单位长度。

d) 正三视图：这是一种将物体的前视图、俯视图和侧视图在一个平面上绘制的方法，以展示物体的全貌和细节。

e) 比例尺：比例尺是用来表示绘图尺寸与实际尺寸之间比例关系的符号，常见的有直尺比例尺和图形比例尺。

3.正交投影是一种通过将三维物体投影到不同平面上的方法来表示物体的形状和大小。

它基于物体在不同视角下的正交关系，将物体的三个主要视图（前视图、俯视图和侧视图）投影到垂直于各自视角的平面上。

这种投影方法可以直观地展示物体的外观、尺寸和细节，并广泛应用于工程设计、建筑规划和制造等领域。

4. a) CAD：计算机辅助设计，是利用计算机系统进行设计和绘图的技术和过程。

b) BOM：Bill of Materials，即物料清单，是列出产品所需各种原材料、零部件和组件的清单。

c) ISO：国际标准化组织，是一个制定国际标准的国际性组织。

d) GPS：全球定位系统，是一种利用卫星信号提供定位和导航信息的技术。

工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型表示？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 以下哪个不是工程制图中常见的视图？A. 正视图B. 侧视图C. 俯视图D. 透视图答案：D3. 在工程制图中，剖面图的表示方法是什么？A. 使用粗实线B. 使用虚线C. 使用点划线D. 使用细实线答案：B4. 工程制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不完整D. 清晰、模糊、不完整答案：A5. 工程制图中，螺纹的表示方法通常是什么？A. 用细实线表示B. 用粗实线表示C. 用虚线表示D. 用点划线表示答案：A6. 在工程制图中，哪些是常用的尺寸标注符号？A. 直径符号、半径符号B. 角度符号C. 弧长符号D. 所有以上答案：D7. 工程制图中，局部放大图的作用是什么？A. 展示细节B. 展示整体C. 展示比例尺D. 展示材料答案：A8. 工程制图中，剖面符号通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C9. 在工程制图中，中心线的作用是什么？A. 表示对称B. 表示尺寸C. 表示剖面D. 表示螺纹答案：A10. 工程制图中，哪些是常见的表面粗糙度表示方法？A. 符号B. 数值C. 文字D. 所有以上答案：D二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本原则。

答：尺寸标注应遵循清晰、准确、完整的原则，确保图纸信息的准确传达。

2. 解释工程制图中的“三视图”概念及其重要性。

答：三视图包括正视图、侧视图和俯视图，它们从不同方向展示了物体的形状和尺寸，是理解物体全貌的关键。

3. 描述工程制图中剖面图的作用及其表示方法。

答：剖面图用于展示物体内部结构，通常使用虚线表示，能够清晰地展示物体的内部构造。

三、绘图题（每题25分，共50分）1. 根据给定的三视图，绘制一个简单的机械零件的剖面图。

工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。

本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。

一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。

答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。

答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。

答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。

答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。

答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。

（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。

（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。

（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。

（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。

（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。

水利工程制图A 卷答案
二．填空题点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

2.三投影面体系中直线与投影面的相对位置有一般位置直线、投影面平行线和_投影面垂直线。

4．空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

5．水利工程的兴建包括：勘测、规划、设计、施工、验收，等五部分。

三、根据图形要求判断填空
1．通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2．（2）
3．不平行平行
四、做图题
2、（6点，共10分）
'')
''
3、（一条弧线，共10分）
4、（四棱台，共10分）。

一、填空题（28 分，每小题4分）1．投影法分和两大类.2．在点的三面投影图中，aa x反映点A到面的距离，a'a z反映点A到面的距离。

3．绘制机械图样时采用的比例，为机件要素的线性尺寸与机件相应要素的线性之比。

4．正垂面上的圆在V面上的投影为，在H面上的投影形状为。

5．正等轴测图的伸缩系数是,简化伸缩系数是。

6。

同一机件如采用不同的比例画出图样，则其图形大小___ ___(相同，不同），但图上所标注的尺寸数值是___ ___(一样的，不一样的）。

7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。

二、判断与选择题(24分，每小题3分)1。

已知一立体的轴测图,按箭头所指的方向的视图是.2．已知物体的主俯视图,正确的左视图是（）。

3。

已知圆柱被截取切后的主、俯视图,正确的左视图是（）4．已知主视图和俯视图,正确的左视图是( ）。

5。

已知平面与V面的倾角为30°，正确的投影图为。

6．图示断面的正确画法是( ）。

7.判断下列各图是否表示平面.8．正确的左视图是( ）。

三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。

（20 分）四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。

（28 分)二、判断与选择题（24分，每小题3分）1。

C 2。

B 3.C 4.C 5。

(2) 6.C 7. 否，否，是,否；8。

D三、判断立体表面上指定线段、平面相对于投影面的位置,将结果填写在右下表中。

（20 分）四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。

(28 分）。

工程制图测试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 投影位置不同D. 投影角度不同答案：A2. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D3. 在工程制图中，尺寸标注应遵循哪些基本原则？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不规范D. 复杂、准确、不规范答案：A4. 工程制图中，线型的种类有哪些？A. 实线、虚线、点划线B. 直线、曲线、折线C. 粗线、细线、点线D. 直线、虚线、点线答案：A5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性答案：A6. 在工程制图中，比例尺的作用是什么？A. 确定图形的尺寸B. 确定图形的精度C. 确定图形的美观度D. 确定图形的复杂度答案：A7. 工程制图中，尺寸线通常使用什么线型？A. 实线B. 虚线C. 点划线D. 折线答案：B8. 工程制图中，螺纹的表示方法是什么？A. 用实线表示B. 用虚线表示B. 用点划线表示D. 用曲线表示答案：C9. 工程制图中，焊接符号通常表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 焊接角度答案：A10. 工程制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维的，透视图是三维的B. 轴测图是三维的，透视图是二维的C. 轴测图和透视图都是二维的D. 轴测图和透视图都是三维的答案：B二、填空题（每空1分，共10分）1. 在工程制图中，______是最基本的视图之一，用于展示物体的正面形状。

答案：前视图2. 工程制图中，______是用于展示物体内部结构的视图。

答案：剖面图3. 工程制图中，______是用于展示物体侧面形状的视图。

答案：左视图4. 在工程制图中，______是用于展示物体顶部形状的视图。

《工程制图与CAD 》期终考试试卷（A 卷） 适用专业：一、填空题（每小题1分，共10分）1、一个完整的尺寸应由 、 和 组成。

2、阴影图案：是 或 按特定的 和的阴影线构成的一种图案。

3、、机械制图中通常以图形的 、 、 作为尺基准。

二、判断题（每题1分，共15分） 1、机械制图中尺寸标注时尺寸数字不得被任何图线通过，当无法避免时，必须把图线断开。

（ ） 2、AutoCAD 的新版本可以打开旧版本的图形文件，但旧版本不能打开新版本的图形文件。

（ ） 3、AutoCAD 中同一图形文件中只能有一种点样式。

当改变点样式，重新生成图形后，图中绘制的所有点的样式都随之改变。

（ ） 4、在插入时，块可以被缩放或旋转 （ ） 5、用矩形命令不能绘制带圆角的矩形图形 （ ） 6、镜像图形时，原图形可删除也可保留。

（ ） 7、我们所讲的三视图包括右视图。

（ ）8、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（）9、设置文字的“倾斜角度”是指文字反向。

（）10、两立体表面相交产生的表面交线，称为相贯线。

（）11、绘图的比例5：1是缩小的比例。

（）12、对于螺纹来说，线数、直径、螺距是决定螺纹结构最基本的要素，称为螺纹的三要素。

（）13、使用椭圆命令绘制椭圆时，根据圆心和长轴即可以绘制出椭圆（）14、在执行拉伸命令时应该使用的选择对象的方式是交叉窗口。

（）15、AutoCAD中删除命令可逆向操作，即先选择要删除的对象，再输入删除命令。

（）三、选择题（每题1分，共30分）1、按照剖切范围分，剖视图分为（）种A、一B、二C、三D、四2、ＡutoCAD操作中缩放对象时，如果比例因子在( )之间，则缩小对象。

A、0B、0―1 C、＞1D、＜13、要重复输入一个命令，可在命令行出现“命令：”提示符后，按（）A、F1键B、空格键或回车键C、鼠标左键D、Ctrl+F1键4、截交线具有下列基本性质：共有性和（）A、垂直性B、封闭性C、平行性5、在同一张图样中，相同的尺寸一般只标注( ) 次。

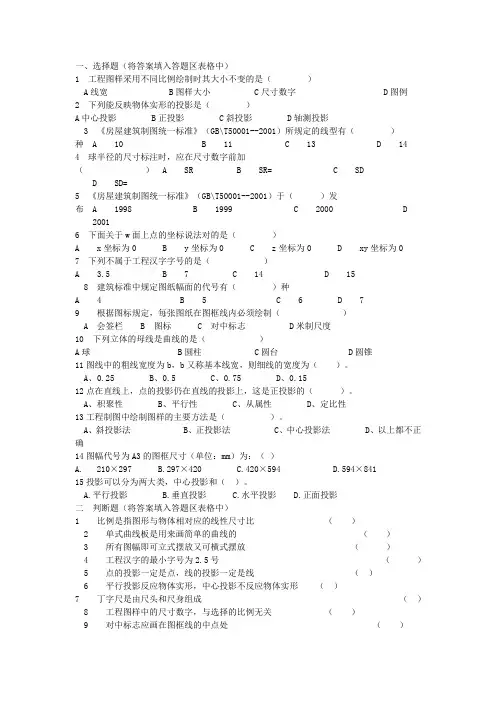

一、选择题（将答案填入答题区表格中）1 工程图样采用不同比例绘制时其大小不变的是（）A线宽B图样大小C尺寸数字D图例2 下列能反映物体实形的投影是（）A中心投影B正投影C斜投影D轴测投影3 《房屋建筑制图统一标准》（GB\T50001--2001）所规定的线型有（）种 A 10 B 11 C 13 D 144 球半径的尺寸标注时，应在尺寸数字前加（） A SR B SR= C SDD SD=5 《房屋建筑制图统一标准》（GB\T50001--2001）于（）发布 A 1998 B 1999 C 2000 D 20016 下面关于w面上点的坐标说法对的是（）A x坐标为0B y坐标为0C z坐标为0D xy坐标为07 下列不属于工程汉字字号的是（）A 3.5B 7C 14D 158 建筑标准中规定图纸幅面的代号有（）种A 4B 5C 6D 79 根据图标规定，每张图纸在图框线内必须绘制（）A 会签栏B 图标C 对中标志D米制尺度10 下列立体的母线是曲线的是（）A球B圆柱C圆台D圆锥11图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（）。

A、0.25B、0.5C、0.75D、0.1512点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A、积聚性B、平行性C、从属性D、定比性13工程制图中绘制图样的主要方法是（）。

A、斜投影法B、正投影法C、中心投影法D、以上都不正确14图幅代号为A3的图框尺寸（单位：mm）为：（）A.210×297B.297×420C.420×594D.594×84115投影可以分为两大类，中心投影和（）。

A.平行投影B.垂直投影C.水平投影D.正面投影二判断题（将答案填入答题区表格中）1 比例是指图形与物体相对应的线性尺寸比（）2 单式曲线板是用来画简单的曲线的（）3 所有图幅即可立式摆放又可横式摆放（）4 工程汉字的最小字号为2.5号（）5 点的投影一定是点，线的投影一定是线（）6 平行投影反应物体实形，中心投影不反应物体实形（）7 丁字尺是由尺头和尺身组成（）8 工程图样中的尺寸数字，与选择的比例无关（）9 对中标志应画在图框线的中点处（）10 圆规与分规的作用是画圆的工具（）11 图纸的短边置于垂直方向的为横式图幅（）12 用圆规画圆时，应将钢针与铅芯调至等长位置（）13相互平行的图线中，其最小间距是0.7mm （）14写长仿宋体的要领是“满锋匀劲”（）15比例宜注写在图名的右侧，字的基准线取平（）16一般位置直线的投影不反映直线对投影面倾角的真实大小。

工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 下列哪个视图不是工程制图中的基本视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：D3. 工程制图中，线段的延长线通常使用哪种线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B4. 在工程制图中，尺寸线应与被标注的线段：A. 平行B. 垂直C. 相交D. 斜交答案：A5. 工程制图中，用于表示物体对称性的线型是：A. 实线B. 虚线C. 中心线D. 点划线答案：C6. 工程制图中，表示孔的尺寸通常使用：A. 直线B. 虚线C. 点划线D. 双点划线答案：B7. 在工程制图中，表示物体厚度的线型是：A. 实线B. 虚线C. 点划线D. 双点划线答案：C8. 工程制图中，表示物体深度的线型是：A. 实线B. 虚线C. 点划线D. 双点划线答案：D9. 在工程制图中，表示物体轮廓的线型是：A. 实线B. 虚线C. 点划线D. 双点划线答案：A10. 工程制图中，表示物体表面的粗糙度通常使用：A. 直线B. 虚线C. 点划线D. 双点划线答案：C二、填空题（每题2分，共20分）1. 工程制图中，尺寸标注应遵循的原则是__________。

答案：正确性、清晰性、完整性2. 工程制图中，尺寸线之间的距离一般不小于__________毫米。

答案：33. 在工程制图中，表示物体轴线的线型是__________。

答案：双点划线4. 工程制图中，表示物体表面的粗糙度的符号是__________。

答案：3.25. 工程制图中，表示物体深度的标注方法是在尺寸数字前加上__________符号。

答案：±6. 在工程制图中，表示物体对称性的符号是__________。

答案：中心线7. 工程制图中，表示物体厚度的标注方法是在尺寸数字前加上__________符号。

XXX理工大学机械学院大二第二学期
《工程制图（2）》考试题及答案（本科试卷A）开课单位：机械学院，考试形式：闭、开卷，允许带作图工具入场
题序一二三四五六七八总分得分
评卷人
5分）。

得分
二、判断下列直线对投影面的相对位置并填写它们的名称（共 6 分，每题 1 分）。

得分
三、判断下列直线空间位置关系（共9分，每题3分）。

得分
画出五棱柱的侧面投影并求立体表面上点的另外两面投
15分）。

20分，每题10分）。

得分
得分
六、作出截切体的左视图，并补齐俯视图。

（共15分）。

得分
七、集合体的尺寸标注。

（共17分）。

得分
得分。

工程制图考试题与答案1. 选择题：(1) 工程制图的基本要求是什么？A. 美观大方B. 准确无误C. 易于理解D. 所有选项都正确答案：D(2) 工程制图中，下列哪种线型用于标识中心线？A. 实线B. 虚线C. 点线D. 黑线答案：B(3) 工程制图中，下列给定的比例尺中，哪个表示比例最大？A. 1:50B. 1:200C. 1:1000D. 1:5000答案：A2. 填空题：(1) 工程制图中，通常使用的三视图是平面图、正视图和_______。

答案：侧视图(2) 工程制图中，对立面图常用的投影方法有平行投影和_________投影。

答案：透视3. 简答题：(1) 工程制图中，常用的图形投影方法有哪些？简要描述它们的特点。

答：常用的图形投影方法有平行投影和透视投影。

平行投影是指投影线与投影面平行的投影方法。

通过将被投影物体的各个点垂直投影到投影面上，实现图形的表示。

平行投影的特点是投影图形的形状与尺寸在平行方向上均不发生改变，适用于需要准确表示尺寸的工程制图。

透视投影是指投影线与投影面不平行的投影方法。

通过将被投影物体的各个点沿着投影线的方向投影到投影面上，实现图形的表示。

透视投影的特点是投影图形的形状和尺寸在不同位置上具有不同的变化，呈现出立体感，适用于需要直观呈现物体形态和位置的工程制图。

(2) 工程制图中，常用的标注方法有哪些？简要描述它们的应用场景。

答：常用的标注方法有尺寸标注、文字标注和符号标注。

尺寸标注是用数字表示被标注物体的尺寸大小，常用于表达长度、宽度、高度等尺寸参数，以确保工程的准确度和一致性。

文字标注是用文字说明被标注物体的名称、特性或其他相关信息，常用于表达物体的材料、型号、功能等。

文字标注的目的是提供对工程物体的详细描述，以便于理解和识别。

符号标注是用图形符号表示被标注物体的特定含义或功能，常用于表示电气元器件、流体传输管道、建筑构件等。

符号标注的作用是简化复杂的工程信息，方便工程师和技术人员理解和操作。

2021-2022学年第二学期期中考试试卷参考班级建筑151 参考科目建筑制图与识图班级姓名学号得分一、选择题1.根据专业制图需要，同一图样可以选用（）比例。

A、一种B、两种C、三种D、四种2. 投射线为相互平行的投影方法称为（）。

A、平行投影法B、垂直投影法C、中心投影法D、斜投影法3. 房屋建筑按照用途不同可分为民用建筑、（）和农业建筑。

A、工业建筑B、居住建筑C、公共建筑D、临时建筑4. 表达建筑物的承载构件的布置、形状、数量、类型、材料做法及相关关系的图样是建筑（）。

A、立面图B、截面图C、断面图D、结构施工图5. 在识读整套图纸时，应按照“总体了解、（）”的读图方法。

A、顺序识图B、前后对照C、重点细读D、都是6. 标高用来表示建筑物各部位的高度，标高有绝对标高和（）。

A、标注B、相对标高C、高度D、都不是7. 当比例为1：50时，图上量得长度为30mm，实际长度为（）m。

A.1.5B.15C.0.15D.308. 土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（）。

A、4：2：1B、3：2：1C、5：2：1D、1：1：19. 作为施工时放灰线、开挖基坑、砌筑基础依据的施工图是（）。

A.总平面图B．建筑平面图C．基础结构施工图D．钢筋混凝土构件详图10. 建筑平面图的外部尺寸一般标注三道，中间一道尺寸是指（）。

A．总尺寸，即建筑物的总长度和总宽度B．定位尺寸，即轴线间的尺寸，也就是房屋的开间或进深尺寸C．细部尺寸，即建筑物构配件的详细尺寸，如门窗洞口及中间墙的尺寸二、填空题1. 按照“国标”规定，建筑平面图中定位轴线用________线表示，轴线编号圆圈用_______绘制，________直径一般为，轴线编号在水平方向用_________，垂直方向用大写英文字母。

2.标高符号的“小三角形”的高约为_________mm，标高的单位是________。

3. 在建筑立面图中，建筑物的外轮廓线用________线表示，室外地坪线用________线表示。

建筑制图期中考试试题姓名一、填空题（每个空格9分，共计18分）1、工程建设制图中的主要可见轮廓线应选用线。

2、标高有标高和标高。

3、在建筑平面图中，横行定位轴线应用从至依次编写；竖向定位轴线应用从至顺序编写。

二、单选题（每题2分，共计20分）1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。

(A) (B) (C) (D)2、建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明3、建筑工程图中尺寸单位，总平面图和标高单位用( )为单位。

A、mmB、cmC、mD、km4、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( )。

A、mmB、cmC、mD、km5、下列立面图的图名中错误的是（）A、房屋立面图B、东立面图C、⑦-----①立面图D、○A-----○F立面图6、在施工图中,M代表( ).A、窗B、墙C、梁D、门7、假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图8、房屋工程图中相对标高的零点±0.000是指（）的标高。

A.室外设计地面B. 室内底层地面C.入口台阶顶面D. 屋顶面9、下图中正确的W面投影是（）A B C D10、关于标高，下列（）的说法是错误的。

A. 负标高应注“－”B. 正标高应注“＋”C. 正标高不注“＋”D. 零标高应注“±”二、补全三视图。

8分三、根据两视图，参照轴测图补画第三视图（每题10分，共20分）（1）看下图回答问题首层平面图1：1001、建筑物外墙厚_____________mm。

2、列举该层窗的编号及其宽度：列举该层门的编号及其宽度：3、剖切符号可知，剖切平面1-1通过______________________，投射方向是向___________。

工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型？A. 点画线B. 粗实线C. 虚线D. 细实线2. 以下哪个不是工程制图中的视图类型？A. 俯视图B. 侧视图C. 透视图D. 后视图3. 工程制图中，标注直径尺寸时，应使用什么符号？A. φB. ∅C. ∆D. ∇4. 在工程制图中，如果一个物体的两个视图完全相同，这个物体可能是：A. 球体B. 立方体C. 圆柱体D. 圆锥体5. 工程制图中，剖面线通常用来表示什么？A. 物体的表面B. 物体的内部结构C. 物体的轮廓D. 物体的对称面6. 工程制图中，如果需要表示物体的内部结构，应使用哪种图？A. 透视图B. 剖面图C. 轴测图D. 立体图7. 工程制图中，局部放大图的作用是什么？A. 表示物体的全貌B. 表示物体的局部细节C. 表示物体的尺寸D. 表示物体的比例8. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸线应与物体表面平行B. 尺寸线应与物体表面垂直C. 尺寸线应与物体轮廓线相交D. 尺寸线应与物体轮廓线平行9. 工程制图中，标注角度尺寸时，应使用什么符号？A. ∠B. ∅C. φD. ∆10. 在工程制图中，如果需要表示物体的表面粗糙度，应使用什么符号？A. ∅B. φC. ∆D. Ra二、简答题（每题5分，共30分）1. 简述工程制图中尺寸标注的一般规则。

2. 解释工程制图中的“三视图”是什么，并说明其重要性。

3. 描述工程制图中剖面图和断面图的区别。

4. 阐述工程制图中局部放大图的作用及其标注方法。

5. 简述工程制图中尺寸链的概念及其在设计中的应用。

6. 解释工程制图中的“公差”是什么，并说明其在制造过程中的重要性。

三、绘图题（每题25分，共50分）1. 根据所给的物体三视图，绘制该物体的轴测图。

2. 根据所给的物体剖面图，绘制其对应的另一视图，并标注必要的尺寸。

四、计算题（共30分）1. 根据所给的物体尺寸和公差要求，计算其最大和最小极限尺寸。

工程制图期中复习题工程制图是工程技术的基础课程之一，它涉及到图形的表达、尺寸标注、技术要求等方面。

以下是一套工程制图期中复习题，供同学们复习使用。

一、选择题1. 工程制图中，第一角投影法和第三角投影法的区别是什么？A. 视图的排列顺序不同B. 投影线的方向不同C. 视图的表达方式不同D. 以上都是2. 在工程制图中，尺寸线通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线3. 以下哪个不是工程制图中的视图类型？A. 主视图B. 左视图C. 俯视图D. 透视图4. 工程制图中的粗糙度符号通常表示什么？A. 材料类型B. 表面光洁度C. 尺寸精度D. 热处理方式5. 工程制图中，公差标注的目的是什么？A. 确定零件的绝对尺寸B. 确定零件的制造精度C. 确定零件的重量D. 确定零件的材质二、简答题1. 简述工程制图中的三视图包括哪些，并说明它们各自的作用。

2. 解释工程制图中的“线型”及其在图纸中的使用。

3. 描述工程制图中尺寸标注的基本原则。

4. 什么是工程制图中的“比例”？它在图纸中如何应用？5. 简述工程制图中表面粗糙度的重要性及其标注方法。

三、绘图题1. 根据给定的三视图，绘制一个简单的机械零件的第三角投影图。

2. 绘制一个轴承座的剖面图，并标注必要的尺寸和表面粗糙度。

3. 根据给定的轴测图，转换为工程制图的标准视图。

4. 绘制一个齿轮的剖视图，并标注齿数和模数。

5. 对一个简单的机械装配图进行尺寸链分析，并标注关键尺寸。

四、计算题1. 给定一个零件的外圆直径为50mm，公差为±0.1mm，计算其最大和最小极限尺寸。

2. 如果一个零件的长度为200mm，需要加工一个深度为10mm的槽，槽的宽度为5mm，计算加工后的零件长度。

3. 给定一个零件的平面度公差为0.05mm，如果该零件的平面尺寸为100mm×200mm，计算该平面的最大偏差。

五、论述题1. 论述工程制图中尺寸链的重要性及其在设计中的应用。
