螺杆泵内部结构和工作原理螺杆泵是一种正位移泵,其内部结构和工作原理如下:
内部结构:
螺杆泵主要由两个螺杆构成,一个是主螺杆(也称为驱动螺杆),另一个是从动螺杆(也称为被动螺杆)。
主螺杆和从动螺杆之间的间隙非常小,形成了一条螺旋通道。
螺杆泵通常还包括进出口、密封装置和支撑轴等部件。
工作原理:
1. 进行吸入,当主螺杆转动时,螺杆螺旋通道的一端与进口相连,螺杆的螺旋形状将介质从进口吸入螺旋通道中。
由于螺旋通道的连续性,介质会被推进到螺旋通道的另一端。
2. 介质输送,随着主螺杆的旋转,螺旋通道中的介质被推进到通道的另一端。
在这个过程中,从动螺杆与主螺杆的啮合使得介质被密封在螺旋通道中,并随着螺杆的旋转向前输送。
3. 压力增加,随着主螺杆的旋转,螺旋通道中的介质被逐渐压缩,从而增加介质的压力。
这是因为螺杆的螺旋形状将介质从进口
端逐渐推向出口端,形成连续的压缩空间。
4. 介质排出,当介质被推到螺旋通道的出口时,它会被排出泵体,进入泵的出口管道,从而完成输送过程。
在这个过程中,螺杆
泵的密封装置起到了防止介质回流的作用。
总结:
螺杆泵通过螺杆的旋转运动,将介质从进口吸入并推送到出口,实现了介质的连续输送。
其工作原理基于螺杆的螺旋形状和主、从
动螺杆之间的啮合关系,通过不断压缩和推进介质,实现了泵的正
位移工作。
螺杆泵具有结构简单、容积效率高、压力稳定等特点,
广泛应用于工业领域的液体输送。
螺杆工作原理
螺杆是一种常见的机械传动装置,其工作原理是通过螺旋形的纹理和轴心的旋转来实现传力和传动动力。
螺杆的主要组成部分包括螺旋纹理和螺杆轴。
螺旋纹理是沿着螺杆轴上的螺杆表面形成的螺旋状凸起,而螺杆轴则是提供稳定支撑并传递力量的轴心。
当螺杆轴开始旋转时,螺旋纹理会与固定的小轮或螺母接触。
由于螺旋纹理沿螺杆轴的旋转方向倾斜,当螺杆轴旋转时,螺旋纹理会逐渐推动螺母或小轮的运动。
螺纹的倾斜使得螺纹收紧或放松,从而将力量传递到相连的部件上。
当螺旋纹理向前推移时,它会沿着螺杆轴线上升或下降,从而实现力量的传递。
螺杆工作原理的重要应用之一是在螺纹传动中。
螺纹传动利用螺杆的转动来驱动螺母的移动,从而实现力量或运动的传递。
这种传动方式具有紧固力大、承载能力强等特点,常用于机械装置中的升降、夹紧等部位。
总之,螺杆通过螺旋纹理和轴心的旋转来实现力量的传递和传动动力。
其工作原理简单实用,广泛应用于各种机械装置中。
螺杆的工作原理
螺杆的工作原理是通过旋转螺杆来实现物质的输送或压缩。
螺杆由螺纹结构和轴向组成。
当螺杆旋转时,物质被螺纹的凸起部分夹持,并沿着螺旋方向移动。
螺杆的螺纹结构相当于一个连续的斜面,使物质能够在转动的过程中向前移动。
当螺杆旋转时,物质被推送到螺纹的凸起部分。
由于螺纹的倾斜角度,这些凸起部分沿螺旋线向前移动,将物质从一个位置输送到另一个位置。
在某些应用中,螺杆还可用于将物质压缩。
当物质被推送到较宽的螺旋线段时,凸起部分的数量增加,导致物质的流通空间减小,从而增加物质的密度和压力。
这使得螺杆能够将物质从一个区域压缩到另一个区域。
螺杆的工作原理可以应用于各种输送系统,如螺旋输送机、螺旋泵和螺旋压缩机等。
这些系统通常由电机、传动装置和螺杆组成。
电机提供驱动力,传动装置将电机的旋转转化为螺杆的旋转,从而实现物质的输送或压缩。
总的来说,螺杆通过旋转螺纹结构来推动物质的流动,同时可以通过增加凸起部分的数量来实现物质的压缩。
这种工作原理被广泛应用于多种领域,为物质的输送和处理提供了高效的方式。
螺杆电梯工作原理【螺杆电梯工作原理】螺杆电梯是一种常见的垂直运输设备,广泛应用于建筑物、商场、地铁站等场所。
它的工作原理是基于螺杆的旋转运动,通过驱动装置将螺杆旋转,从而实现电梯的升降运动。
下面将详细介绍螺杆电梯的工作原理。
1. 螺杆结构螺杆电梯的核心部件是螺杆,它是一种螺旋线形状的金属杆。
螺杆通常由高强度钢材制成,具有较高的耐磨性和抗腐蚀性。
螺杆的直径和螺距是设计时需要考虑的重要参数。
2. 电机驱动装置螺杆电梯的电机驱动装置通常由电动机、减速器和制动器组成。
电动机提供动力,减速器将电动机的高速旋转转换为螺杆的低速旋转,制动器用于控制电梯的停止和保持。
3. 载重舱和导向装置螺杆电梯的载重舱是用于运输人员和货物的部分,通常由钢结构和门系统组成。
导向装置包括导轨和导向轮,用于保持载重舱的稳定和垂直运动。
4. 工作原理螺杆电梯的工作原理可以分为升降和停止两个阶段。
4.1 升降阶段当电梯启动时,电动机开始旋转,通过减速器将高速旋转转换为螺杆的低速旋转。
螺杆的旋转将载重舱向上或向下移动。
在升降过程中,导向装置保持载重舱的稳定和垂直运动。
当载重舱到达目标楼层时,电动机停止旋转,电梯停在相应的楼层。
4.2 停止阶段当电梯停止时,制动器起到固定电梯位置的作用,防止载重舱因重力而下降。
制动器通常由电磁铁和制动鞋组成,当电梯停止时,电磁铁吸合制动鞋,使其与螺杆接触,产生摩擦力,从而固定电梯位置。
5. 安全装置为了保证螺杆电梯的安全运行,通常还配备了多种安全装置。
例如,超速保护装置可以监测电梯的运行速度,当超过设定值时,会触发制动器以确保安全。
紧急制动装置可以在紧急情况下迅速停止电梯运行。
此外,还有限位开关、门锁装置等安全设备。
总结:螺杆电梯通过螺杆的旋转运动实现升降运动。
电动机驱动装置提供动力,减速器将高速旋转转换为螺杆的低速旋转。
载重舱和导向装置保持电梯的稳定和垂直运动。
制动器用于控制电梯的停止和保持。
安全装置确保电梯的安全运行。
螺栓的工作原理一、概述螺栓是一种常见的连接件,用于连接两个或多个零件。
它通常由螺杆和螺母组成,通过将螺母旋紧到螺杆上来实现紧固效果。
本文将详细介绍螺栓的工作原理。
二、螺杆的结构1. 螺纹螺杆的主要结构是其螺纹。
它通常由一系列沿着轴向排列的凸起部分和凹陷部分组成。
这些凸起部分称为“牙”,而凹陷部分称为“槽”。
当两个相同方向的牙齿相互接触时,它们就会形成一个完整的旋转表面,这个表面被称为“螺纹”。
2. 材料大多数螺杆都是由金属制成,例如钢、铜或铝合金。
这些金属具有高强度和耐磨性,因此非常适合作为连接件使用。
3. 直径和长度除了其螺纹之外,另一个重要的特征是其直径和长度。
直径决定了它能够承受多大的力量,而长度则决定了它能够穿过多少材料。
三、螺母的结构1. 螺纹螺母的主要结构也是其螺纹。
与螺杆类似,螺母的螺纹由一系列凸起部分和凹陷部分组成。
2. 材料螺母通常也由金属制成,以确保其具有足够的强度和耐磨性。
3. 外形除了其螺纹之外,另一个重要的特征是其外形。
大多数螺母都是六边形,这使得它们可以轻松地使用扳手或扳手进行旋转。
四、紧固原理当一个螺栓被插入两个零件中时,它将通过一个或多个孔穿过这些零件。
然后将一个或多个螺母旋紧到它上面。
当旋转第一个螺母时,它会沿着整个长度移动,并且在移动过程中会将第二个零件拉向第一个零件。
这种拉力被称为“预紧力”。
预紧力对于确保连接件保持牢固非常重要。
如果没有足够的预紧力,则连接件可能会松动,并且在使用过程中可能会出现故障。
五、松动原理在某些情况下,连接件需要经常拆卸和重新连接。
在这种情况下,螺栓的松动原理就变得非常重要。
如果螺栓过紧,则需要施加大量力才能将其旋转并解除连接。
如果螺栓过松,则连接件可能会松动。
为了解决这个问题,通常使用锁紧螺母或锁紧剂来确保连接件不会松动。
锁定螺母具有类似于弹簧的结构,可以提供额外的压力来确保螺母不会松动。
锁紧剂是一种涂料或胶水,可以填充螺纹并提供额外的摩擦力来防止松动。
常见螺杆的基本结构螺杆是一种常见的机械元件,它由螺纹轴心和螺纹螺距组成。
螺杆通常用于将旋转运动转换为直线运动或将力的方向转换为力的大小。
在工业和日常生活中,螺杆被广泛应用于各种机械装置和工具中。
一、螺杆的基本概念螺杆的基本结构是由螺纹轴心和螺纹螺距组成。
螺纹轴心是螺杆的主体部分,它通常是一个圆柱体,上面切割有螺纹。
螺纹是由一系列平行于螺纹轴心的凸起和凹槽组成的。
螺距是指螺纹上两个相邻凸起(或凹槽)之间的距离。
二、螺杆的种类根据螺纹的形状和方向,螺杆可以分为直螺纹和斜螺纹两种。
直螺纹的螺纹轴心与螺杆轴线平行,而斜螺纹的螺纹轴心与螺杆轴线呈斜交角度。
直螺纹常用于传递旋转运动和力的转换,斜螺纹则常用于提供机械优势和力的传递。
三、螺杆的组成部分1. 螺纹螺纹是螺杆的关键组成部分,它是由一系列凸起和凹槽组成的。
螺纹可以分为内螺纹和外螺纹两种。
内螺纹常用于螺纹孔,外螺纹常用于螺纹柱。
螺纹的形状和尺寸决定了螺杆的使用特性和应用范围。
2. 螺距螺距是指螺纹上两个相邻凸起(或凹槽)之间的距离。
螺距的大小决定了螺杆的移动速度和力的大小。
螺距越大,螺杆转动一圈时移动的距离就越大,力的大小也会增加。
3. 导程导程是指螺纹轴线在轴向上移动一个螺距所经过的距离。
导程是螺距和螺杆所处环境条件的综合体现。
导程的大小决定了螺杆的传动效率和运动速度。
四、螺杆的工作原理螺杆的工作原理是利用螺纹的旋转运动将力的方向转换为力的大小。
当螺纹旋转时,会在螺杆和螺母之间产生轴向推力和摩擦力。
通过改变螺距和螺纹的形状,可以改变螺杆传递力的大小和方向。
五、螺杆的应用领域螺杆广泛应用于各个行业和领域,例如机械制造、航空航天、汽车工业、建筑工程等。
在机械制造中,螺杆常用于传递旋转运动和力的转换,例如螺旋传动、丝杠传动等。
在建筑工程中,螺杆常用于支撑和调整结构的高度和位置。
总结:螺杆是一种常见的机械元件,它由螺纹轴心和螺纹螺距组成。
螺杆的种类包括直螺纹和斜螺纹,根据螺纹的形状和方向不同,应用范围也有所区别。
螺杆空压机的结构与工作原理螺杆空压机是一种常见的压缩空气设备,它的结构与工作原理是其能够高效稳定地产生压缩空气的关键。
本文将从结构和工作原理两个方面来详细介绍螺杆空压机。
一、螺杆空压机的结构螺杆空压机主要由压缩机部分和控制系统两部分组成。
1. 压缩机部分螺杆空压机的压缩机部分由主轴、动叶轮、固定叶轮和压缩腔体组成。
主轴是螺杆空压机的核心部件,通过电机带动主轴旋转。
动叶轮和固定叶轮分别安装在主轴上,它们之间的间隙非常小,形成压缩腔体。
当主轴旋转时,动叶轮和固定叶轮的齿槽相互啮合,将吸入的空气逐渐压缩,最终排出高压的压缩空气。
2. 控制系统螺杆空压机的控制系统主要由电气控制柜、压力传感器和温度传感器组成。
电气控制柜负责控制整个螺杆空压机的启停和运行状态。
压力传感器和温度传感器用于实时监测压缩空气的压力和温度,并通过反馈信号控制电气控制柜的运行。
二、螺杆空压机的工作原理螺杆空压机的工作原理基于螺杆的旋转和齿槽的啮合,通过连续的吸气、压缩和排气过程来产生压缩空气。
1. 吸气过程当螺杆空压机启动时,电机带动主轴开始旋转。
在旋转的同时,动叶轮和固定叶轮的齿槽相互啮合,形成一个吸气腔体。
吸气过程中,随着主轴的旋转,腔体体积逐渐增大,同时产生负压。
负压作用下,外部空气经过滤清器进入螺杆空压机,填满吸气腔体。
2. 压缩过程吸气过程结束后,主轴继续旋转,动叶轮和固定叶轮的齿槽开始逐渐啮合。
在啮合的过程中,腔体体积逐渐减小,压缩空气被逐渐压缩。
同时,随着腔体的体积减小,压缩空气的温度也逐渐升高。
最终,压缩空气被压缩至高压状态,准备进入排气过程。
3. 排气过程压缩过程结束后,压缩空气进入排气腔体。
在排气过程中,主轴继续旋转,动叶轮和固定叶轮的齿槽开始逐渐分离。
腔体体积逐渐增大,高压的压缩空气被逐渐释放,进入管道输送和储存。
三、螺杆空压机的优势相比于其他类型的空压机,螺杆空压机具有以下几个优势:1. 高效稳定:螺杆空压机采用了连续压缩的工作原理,能够稳定产生高压的压缩空气,满足工业生产的需求。
螺杆普及知识点总结一、螺杆的基本原理螺杆是一种以螺旋线为基本形状的机械元件,它通过螺旋线的旋转使螺杆母体产生线性运动。
螺杆与螺母的相对运动是通过螺旋线的扭转实现的,螺旋线的扭转是沿着螺杆轴线方向进行的,每一个扭转周期螺旋线都会向前移动一定的距离,因此螺杆和螺母的相对运动是同步进行的。
螺杆的基本原理可以用简单的几何关系来描述。
设螺杆的螺距为P(即螺旋线上两个螺旋槽之间的距离),螺杆的转动角度为θ,那么螺杆轴向的线性位移就等于P乘以转动角度的弧度值,即S=P×θ。
当螺杆旋转一个完整的周期(即角度变化为2π)时,线性位移就是螺距P。
这就是螺杆的基本原理。
二、螺杆的分类螺杆按照其基本结构和用途可以分为不同的类型。
根据螺旋线的常数P和直径d的比值来分类,可以将螺杆分为三种类型:紧缩螺杆(P/d>1)、普通螺杆(P/d≈1)、松弛螺杆(P/d<1)。
根据传动机构的不同,螺杆又可以分为滚珠螺杆、滑动螺杆、精密螺杆、梅花螺杆、管道螺杆等。
1. 滚珠螺杆滚珠螺杆是利用滚珠在螺母与螺杆之间的滚动来实现线性运动的一种螺杆传动方式。
滚珠螺杆具有传动效率高、精度高、运动平稳等优点,适用于需要高速、高负载、高精度的场合。
滚珠螺杆的结构主要包括螺杆、螺母、滚珠、导向器等部分。
2. 滑动螺杆滑动螺杆是利用螺母在螺杆螺旋面上的滑动来实现线性运动的一种螺杆传动方式。
相比于滚珠螺杆,滑动螺杆的运动方式更为简单,但传动效率较低,适用于负载较小、速度较慢的场合。
滑动螺杆的结构主要包括螺杆、螺母、导向器等部分。
3. 精密螺杆精密螺杆是一种螺杆传动方式,具有传动精度高、运动平稳和负载能力强等特点,适用于对传动精度要求较高的场合。
精密螺杆的结构和工作原理与普通螺杆相似,但其精度、表面光洁度、直线度等要求更高。
4. 梅花螺杆梅花螺杆是一种通过齿梢之间的啮合来实现工作的螺杆传动方式。
梅花螺杆适用于负载大、速度慢、传动平稳的场合,具有传动比较大、结构简单等特点。
螺杆机结构和工作原理螺杆机是一种常见的机械设备,其结构和工作原理十分重要。
本文将详细介绍螺杆机的结构和工作原理。
一、螺杆机的结构螺杆机主要由电机、减速器、螺杆、进料口、出料口、筛网等组成。
1. 电机:螺杆机的电机是其动力来源,通过电能转换为机械能,驱动螺杆的运动。
2. 减速器:减速器用于降低电机的转速,提高转矩,使螺杆能够以适宜的速度运行。
3. 螺杆:螺杆是螺杆机的核心部件,通常由螺旋叶片和轴构成。
螺旋叶片负责输送物料,轴则将螺旋叶片固定在一起。
螺杆通常分为单螺杆和双螺杆两种。
4. 进料口和出料口:进料口用于将物料输入螺杆机,而出料口则用于排出物料。
进料口和出料口的设计位置和形式根据具体的应用需求而定。
5. 筛网:筛网位于出料口处,用于过滤物料中的杂质,保证出料的纯净度。
二、螺杆机的工作原理螺杆机通过电机的驱动,使螺杆旋转。
当螺杆旋转时,物料会被螺旋叶片推动向前移动。
在物料的运动过程中,由于螺旋叶片的存在,物料会沿着螺旋叶片的螺旋线方向进行连续输送。
具体来说,螺杆机的工作过程可分为以下几个步骤:1. 进料:物料通过进料口输入螺杆机。
在螺杆旋转的作用下,物料被螺旋叶片推动,沿着螺旋线方向向前运动。
2. 输送:物料在螺杆的作用下,沿着螺旋线方向连续输送。
螺杆的转速和螺旋叶片的形状会影响物料的输送速度和输送量。
3. 分离:在物料的运动过程中,一部分较小的颗粒会通过筛网的孔隙排出,从而实现对物料的分离和筛选。
4. 出料:经过筛选后的物料从出料口排出。
出料口的位置和形式可以根据需要进行调整,以满足不同的物料处理要求。
螺杆机的工作原理基于螺旋叶片的连续推动和输送物料的特性。
通过合理的设计和调整,可以实现对物料的快速、高效、连续输送和处理。
总结:螺杆机是一种常见的机械设备,其结构和工作原理十分重要。
螺杆机主要由电机、减速器、螺杆、进料口、出料口、筛网等组成。
螺杆机利用电机驱动螺杆旋转,通过螺旋叶片的连续推动和输送物料的特性,实现对物料的快速、高效、连续输送和处理。
汉钟螺杆压缩机结构及工作原理汉钟螺杆压缩机,这个名字听上去是不是有点复杂?别担心,我们今天就来聊聊它的结构和工作原理,让你在酒桌上也能侃侃而谈,吓跑那些不知道的人。
1. 汉钟螺杆压缩机的基本结构1.1 外壳首先,咱们得从外壳说起。
汉钟螺杆压缩机的外壳就像是压缩机的“外衣”,它的主要作用是保护内部组件不受外界环境的侵扰。
你想想,如果没有这个外壳,里面的“零件”可就得受气了!外壳一般是用钢材制造的,结实耐用,就像那种无论风吹雨打都不怕的“老百姓”,稳稳当当的。
1.2 螺杆接下来,咱们要说的就是“螺杆”了。
这可是汉钟压缩机的“心脏”!它通常有两个,咱们称之为“转子”,一个是主动转子,另一个是从动转子。
它们的工作就像是老夫妻,默契十足,相互配合。
一个转动,另一个也跟着转,真的是“心有灵犀一点通”。
它们把空气“咕咚咕咚”压缩,然后送到系统中,就像把美味的汤浓缩一样,特别高效。
2. 工作原理2.1 吸气说到工作原理,那可就复杂多了,但我们简单聊聊就行。
首先,压缩机得“吸气”。
在这个阶段,外界的空气被吸入,像是大口喝水。
空气从进气口进入压缩腔,这个过程简单直接,像是趁热打铁,根本没有任何犹豫。
2.2 压缩然后,空气就被螺杆紧紧夹住,开始压缩。
这个时候你得想象一下,空气就像是一个个小气泡,被压得“啪啪”作响,仿佛在抗议:“哎呀,别压我,疼!”但没办法,压缩机就是这么不留情面,把这些气体压缩到更小的空间,增加了它的压力。
2.3 排气最后,经过一系列的“折磨”,压缩过的空气就通过排气口被送出去。
此时,压缩机的工作几乎完成,就像是一位厨师把精心制作的菜肴端上了桌,惹人垂涎欲滴。
这一系列的过程高效而迅速,真是“快马加鞭”!3. 应用场景3.1 工业用途汉钟螺杆压缩机可不是随便一个小玩意儿,它的应用可广泛得很。
在工业生产中,压缩机几乎无处不在,比如制冷、气体输送等,简直就是个“万金油”。
只要有它在,生产线就能像“火箭”一样运转,效率杠杠的。

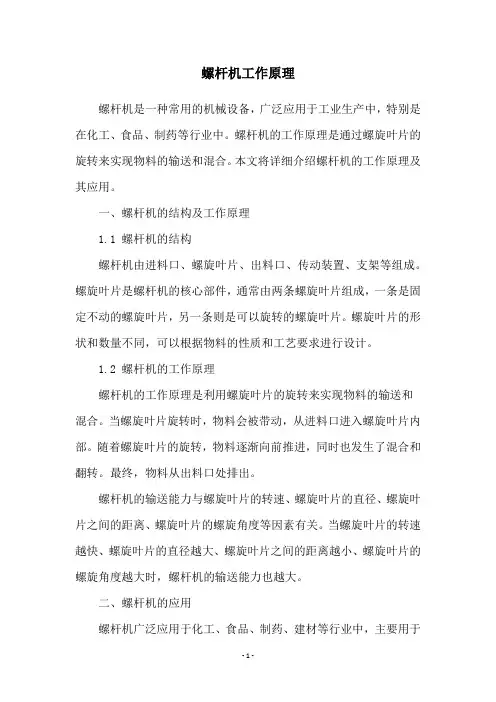

螺杆机工作原理螺杆机是一种常用的机械设备,广泛应用于工业生产中,特别是在化工、食品、制药等行业中。
螺杆机的工作原理是通过螺旋叶片的旋转来实现物料的输送和混合。
本文将详细介绍螺杆机的工作原理及其应用。
一、螺杆机的结构及工作原理1.1 螺杆机的结构螺杆机由进料口、螺旋叶片、出料口、传动装置、支架等组成。
螺旋叶片是螺杆机的核心部件,通常由两条螺旋叶片组成,一条是固定不动的螺旋叶片,另一条则是可以旋转的螺旋叶片。
螺旋叶片的形状和数量不同,可以根据物料的性质和工艺要求进行设计。
1.2 螺杆机的工作原理螺杆机的工作原理是利用螺旋叶片的旋转来实现物料的输送和混合。
当螺旋叶片旋转时,物料会被带动,从进料口进入螺旋叶片内部。
随着螺旋叶片的旋转,物料逐渐向前推进,同时也发生了混合和翻转。
最终,物料从出料口处排出。
螺杆机的输送能力与螺旋叶片的转速、螺旋叶片的直径、螺旋叶片之间的距离、螺旋叶片的螺旋角度等因素有关。
当螺旋叶片的转速越快、螺旋叶片的直径越大、螺旋叶片之间的距离越小、螺旋叶片的螺旋角度越大时,螺杆机的输送能力也越大。
二、螺杆机的应用螺杆机广泛应用于化工、食品、制药、建材等行业中,主要用于物料的输送、混合、干燥、降温、升温等工艺过程中。
下面将分别介绍螺杆机在不同行业中的应用。
2.1 化工行业在化工行业中,螺杆机主要用于粉末、颗粒、片状物料的输送和混合,如聚乙烯、聚丙烯、聚氯乙烯、硫酸铜、氯化钠等化工原料。
螺杆机可以根据不同的物料特性和工艺要求进行设计和制造,具有输送能力强、混合均匀、占地面积小、操作简便等优点。
2.2 食品行业在食品行业中,螺杆机主要用于粉状、颗粒状、片状等物料的输送和混合,如淀粉、面粉、糖粉、奶粉、酱油等食品原料。
螺杆机可以根据食品的卫生要求进行设计和制造,具有输送能力强、混合均匀、占地面积小、易清洗等优点。
2.3 制药行业在制药行业中,螺杆机主要用于粉末、颗粒等物料的输送和混合,如药粉、胶囊剂、片剂等制药原料。
螺杆升降原理螺杆升降原理是指利用螺杆的旋转运动,将螺杆上的螺纹与螺母相配合,从而实现物体的升降。
该原理被广泛应用于各种机械设备中,如升降机、液压机、注塑机等。
一、螺杆升降原理的基本构成螺杆升降原理主要由以下几个部分组成:1. 螺杆:是一种长条形物体,表面上有一个或多个连续的螺旋线。
在运动时,它会通过旋转带动物体向上或向下移动。
2. 螺母:是一种与螺杆相配合的零件,通常由金属制成。
它具有内部的连续螺纹,可以与螺杆表面上的外部螺纹相匹配。
3. 传动系统:是指将电机或其他力源产生的动力传递给螺杆和螺母的装置。
通常采用电机、液压缸等方式实现。
二、工作原理当电机或其他力源启动时,传动系统将产生的动力传递给螺杆和螺母。
此时,螺杆开始旋转,同时带动螺母沿着螺纹线移动。
由于螺杆和螺母之间的配合非常紧密,因此螺母的运动会带动物体向上或向下移动。
在这个过程中,由于螺杆和螺母之间的摩擦力和阻力等因素的存在,物体的升降速度会受到一定的限制。
为了提高升降速度和效率,通常需要采用一些特殊的设计和措施,如增加电机功率、改善润滑条件等。
三、应用范围螺杆升降原理被广泛应用于各种机械设备中。
其中最常见的是升降机、液压机、注塑机等。
此外,在医疗器械、仪器仪表、航空航天等领域也有着广泛应用。
四、优缺点1. 优点:具有结构简单、使用方便、升降平稳等特点。
同时,由于其传动系统采用电机或其他力源产生的动力,因此可以实现自动化操作。
2. 缺点:由于摩擦力和阻力等因素的存在,螺杆升降原理的升降速度较慢。
此外,由于螺杆和螺母之间的配合非常紧密,因此需要定期维护和保养,否则容易出现故障。
五、结语螺杆升降原理是一种广泛应用于各种机械设备中的升降原理。
它具有结构简单、使用方便、升降平稳等特点,并且可以实现自动化操作。
但是,由于摩擦力和阻力等因素的存在,其升降速度较慢,并且需要定期维护和保养。
滚珠螺杆工作原理滚珠螺杆(Ball Screw)是将滚珠把力传递到螺母的一种传动机构。
它的工作原理是利用滚球的滚动轮廓与螺杆的滚动轮廓性质,实现高精度、高效率的传动。
其优点是传动效率高、轮廓精度高、摩擦力小、能量损耗少、稳定性好,并且使用寿命长。
在现代机械制造业中得到了广泛应用。
一、滚珠螺杆的结构滚珠螺杆主要由螺纹轴、螺杆母、滚珠、保持器和端盖组成。
螺纹轴是一个左旋和右旋的螺杆,被称为有螺纹的轴心。
螺杆母是一种具有同轴度的圆柱体,中间开有螺孔,用于通过螺纹轴的转动与它结合。
滚珠是用来承载、传递力量和减少摩擦的小球体。
保持器是把滚珠按照一定方式固定在螺杆母内部的构件。
端盖是安装在滚珠螺杆的两端,防止滚珠脱落和进入灰尘、水分等。
滚珠螺杆的工作原理是利用滚珠的滚动和滑动特性,将转动运动转换成线性运动。
当有力在螺母上作用时,滚珠会顺着螺杆的螺纹轮廓向前滚动,从而带动螺母沿轴线方向移动。
因为滚珠的滚动摩擦力小,所以滚珠螺杆的转换效率高,可精准传输大量的力量和扭矩。
详细来说,当输入装置(如电机)带动螺纹轴转动时,螺纹轴带动滚珠一起向前滚动,由于滚珠的形状和螺杆池相同,所以在进入螺母后可以顺着螺杆陆廓滚动。
滚珠滚动时带动螺母向前移动,使线性运动完成。
由于滚珠的半径很小,所以在滚动时的接触面积也非常小,因此摩擦小、寿命长、精度高。
三、滚珠螺杆的分类和特点1. 根据进给方式进行分类(1)单螺杆滚珠螺杆单螺杆滚珠螺杆是最常见的一种滚珠螺杆。
它有一个螺纹蜗杆,一个螺杆母和几个滚珠。
由于它的结构简单、易于制造,成本较低,所以在一般传动系统中应用较广泛。
双螺杆滚珠螺杆由两个螺纹蜗杆、两个螺杆母和几个滚珠组成。
它的双螺旋结构使得传动更加平稳,且进给速度比单螺杆滚珠螺杆大。
外滚珠式滚珠螺杆的外壳设有几个板孔,将滚珠放入然后再将螺杆套入自由滚动的滚珠中。
其特点是传动功率大、传动效率高、寿命长、精度高、噪声小。
(2)内滚珠式滚珠螺杆内滚珠式滚珠螺杆是指滚珠放在螺杆内部,螺母将滚珠压在轨道上,保持其与螺杆的接触,实现传递动力的装置。
螺杆的结构与工作原理一、工作原理:螺杆钻具是一种容积式马达,高压钻井液经钻具进入螺杆马达后,液体压力迫使转子旋转,将钻井液的水力能转化为机械能,通过传动轴把扭矩传递到钻头上。
二、结构:从上到下依次是旁通阀总成、马达总成、万向轴总成、传动轴总成、导向总成(弯螺杆)。
新型螺杆具有防掉装置。
三、工作特性(1)螺杆钻具的转速只与排量和结构有关而与工况(钻压、扭矩)无关。
(2)工作扭矩与压降和结构有关与转速无关。
(3)转速和力矩是各自独立的两个参数。
(4)具有硬转速特性和良好的过载能力。
(5)泵压表可以作为井底工况的监视器,由△P变化来判断和显示井下工况(钻压和扭矩)(6)转速随排量的变化而线性变化。
(7)工作扭矩和转速均与结构有关。
增大马达的每转排量可获得低速大扭矩的特性。
(8)由于密封漏失和摩擦阻力,存在机械效率和水力效率。
四、影响螺杆钻具使用因素(使用要求)1钻井液:满足井下需要的前提下,比重和粘度尽可能的低,比重不大于1,5;固相含量小于5%;PH值在4--10之间,过高或过低都会对螺杆钻具零件产生破坏作用;钻进液中含有芳香烃类物质或其它对定子橡胶有害的化学处理剂,会损伤定子橡胶,减少使用寿命。
2排量:每种规格的螺杆都有最适应的排量范围,要符合推荐的使用范围;排量太大会使转速过高,降低使用时间,甚至损坏马达;排量太低会降低转速,功率低,甚至打不开旁通阀进而刺坏。
3钻压:施工中通过逐渐增加钻压,使螺杆钻具的马达压降尽量达到规定值的中上限,以保证螺杆钻具的马达最大限度地输出功率;同时,把钻压控制在推荐的最大钻压以内,过大的钻压会损坏传动轴推力轴承,还会使马达压降过高而发生之滞动现象,如果制动时间过长会使马达严重损坏。
4钻头:钻头水眼压降最大值不超过螺杆额定值。
水眼过大使轴承得不到良好润滑及降低螺杆承受钻压的能力;过小,泵压达到额定值时排量小,不能发挥螺杆最大功率,系统压力高会影响推力轴承寿命。
5温度:根据井底温度选择常温(120)或高温(150)螺杆。
螺杆钻具结构、工作原理1、螺杆钻具的结构螺杆钻具主要由旁通阀、马达、万向轴和传动轴等四大部件组成。
(1)旁通阀它是为了使钻井液绕过马达,从而起下钻时可让钻井液不溢于井台上。
当无循环或低泵量循环时,弹簧使阀心处于上部位置,此时旁通阀处于开启位(见图3—11)。
当流经阀心的钻井液流量达到一定值时,阀心处于下部,旁通阀被关闭,此时钻井液流过马达。
(2)马达它由具有螺旋形内腔的硫化橡胶定子和螺旋形的转子组成(见图3—12)。
转子和定子的形状和尺寸沿轴向形成螺旋密封线,构成马达的密封容腔。
随着转子在定子中的转动,容腔沿着轴向移动,不断生成和消失,完成其能量转换,这就是螺杆马达的基本工作原理。
图3 — 11旁通阀图3 —13 万向轴图3 — 14传动轴(3)中空转子马达为了增加钻头的水马力和泥浆的上返速度及保护马达的使用寿命,将转子加工成为带喷嘴的中空转子。
此时马达的总流量应等于流经马达密封腔流量和流经转子喷嘴流量的总和。
为了达到理想的钻井参数,可以按以下计算方法选用中空转子的喷嘴:D根据泥浆上返流速的要求,确定泥浆泵的输出流量Q。
2)流量Q进入马达时分两路,通过马达螺旋容腔的流量为Qe,通过中空转子喷嘴的流量QsQ=Qn+Qp所以Qp=Q- Qm设定马达转速n值计算Qm 值Q m =nq∕(6011v)(L/S)或n=60QπηJq(r∕min)容积效率ηV取0.90。
q为中空转子马达螺旋容腔的每转排量(L∕r),按下表取值3—15:3)喷嘴直径d=^898.p.β^∕ΔP(mm)ΔP=ΔP V+ΔPΛP式中:&\一马达起动压降(MPa)△P叩一马达工作压降(MPa)P—泥浆比重(Kg∕L)按以上推荐计算公式,用户可以依据使用需要随时更换不同直径的喷嘴,达到理想的要求。
(4)万向轴它的作用是将马达转子的行星运动转化为传动轴的定轴转动,将马达输出的扭矩及转速传递给传动轴及钻头(见图3-13)0(5)传动轴它的作用是将马达的旋动力传递给钻头,同时承受钻压所产生的轴向和径向负载。
螺杆电梯工作原理螺杆电梯是一种特殊类型的电梯,其工作原理基于螺杆传动机构。
它与传统的钢丝绳电梯相比,具有更高的安全性和可靠性。
本文将详细介绍螺杆电梯的工作原理,包括其结构组成、运行过程和安全措施。
一、结构组成螺杆电梯主要由电动机、螺杆、导轨、平台、控制系统和安全装置等组成。
1. 电动机:螺杆电梯的电动机是其动力来源,通常采用交流电动机或直流电动机。
电动机通过控制系统启动和停止,驱动螺杆旋转。
2. 螺杆:螺杆是螺杆电梯的核心部件,由高强度合金钢制成。
螺杆的作用是将电动机的旋转运动转化为直线运动,从而驱动平台上升或下降。
螺杆通常呈螺旋形状,其外表面有一定的螺纹。
3. 导轨:导轨是螺杆电梯的承载结构,通常由高强度钢材制成。
导轨分为导向导轨和支撑导轨,其作用是引导平台的运动轨迹,保证电梯的稳定运行。
4. 平台:平台是螺杆电梯的载人部分,通常由钢板制成。
平台上安装有扶手、按钮等设施,以方便乘客进出电梯。
5. 控制系统:控制系统是螺杆电梯的核心部分,用于控制电梯的运行和停止。
控制系统通常包括电动机控制器、楼层选择器、门控系统等。
通过控制系统,乘客可以选择楼层,电梯可以准确停靠在所选楼层。
6. 安全装置:螺杆电梯还配备有多种安全装置,以确保乘客和设备的安全。
常见的安全装置包括超速保护装置、限位开关、紧急停止按钮等。
这些安全装置能够检测电梯的运行状态,并在出现异常情况时采取相应的措施,如紧急停止电梯运行。
二、运行过程螺杆电梯的运行过程可以分为起升过程和下降过程。
1. 起升过程:当乘客选择目标楼层后,控制系统将电动机启动,电动机驱动螺杆旋转。
螺杆的旋转运动使平台上升,直到达到目标楼层。
在起升过程中,控制系统会监测电梯的运行状态,并根据需要调整电动机的转速和转向。
2. 下降过程:当乘客到达目标楼层后,控制系统将电动机停止,螺杆停止旋转。
平台开始下降,直到到达地面或下一个目标楼层。
在下降过程中,控制系统同样会监测电梯的运行状态,并根据需要进行调整。
螺杆式压缩机的结构及工作原理一、螺杆式压缩机结构一对相互啮合的螺旋形转子平行地安置在“8”型的气缸中,通常把凸形齿的转子,称为阳转子或阳螺杆;把凹形齿的转子,称为阴转子或阴螺杆。
一般情况下齿数比为4:6,也有其他齿数比的螺杆机如:5:7、3:4等但较为少见。
因为从刚度和面积利用系数方面考虑,4:6较为适中。
需要特别指出的是阳转子的齿数一定要少于阴转子的齿数,而且阳转子为主动转子。
另外,螺杆压缩机的转子也可以看作是罗茨风机转子扭转了一个螺旋角且变为多齿后形成的。
螺杆压缩机机体为了冷却,通常把机壳做成夹套式通入冷却水,小型转子做成整体式、中大型做成中空型、一般通入冷却油。
二、螺杆压缩机通常分为干式和湿式两大类干式主要用于工艺气体压缩;湿式主要用于空气、制冷气体。
由于两转子的齿数比不为1,所以两转子的反向旋转是异步的,阳螺杆的某一齿形与阴螺杆的多个齿形向啮合,如4:6的齿数比就有如下啮合关系:1-1、2-2、3-3、4-4、1-5、2-6、3-1、4-2、1-3、2-4、3-5、4-6湿式(喷油)一般靠阳螺杆直接带动阴螺杆,不设同步齿轮.干式,是靠同步齿轮来完成,阳螺杆、阴螺杆有间隙,间隙是靠调整同步齿轮来完成.正常同步齿轮,阳转子是整体,阴转子由三片组成,分别为:轮凸、轮缘、侧齿轮。
组成如图:I耶以人三、螺杆压缩机工作原理1.吸气过程:初时气体经吸气孔口分别进入阴阳螺杆的齿间容积,随着转子的回转,这两个齿间容积各自不断扩大。
当这两个容积达到最大值时,齿间容积与吸气孔口断开,吸气过程结束,需要指出的是,此时,阴阳螺杆的齿间容积彼此来连通。
2.压缩过程:转子继续回转,在阴阳螺杆齿间容积连通之前阳螺杆齿间容积中气体受阴螺杆齿的侵入气进行压缩。
经某一转角后,阴阳螺杆齿间容积连通。
(今后将此连通的阴阳螺杆齿间容积称作齿间容积对)。
呈V’字型齿间容积时,因齿的互相挤入,其容积值逐渐减少,实现气体压缩过程,直到该齿间容积对与排气孔口相连通时为止。
螺杆的结构与工作原理
一、工作原理:螺杆钻具是一种容积式马达,高压钻井液经钻具进入
螺杆马达后,液体压力迫使转子旋转,将钻井液的水力能转化为机械能,通过传动轴把扭矩传递到钻头上。
二、结构:从上到下依次是
旁通阀总成、马达总成、万向轴总成、传动轴总成、导向总成(弯螺杆)。
新型螺杆具有防掉装置。
三、工作特性
(1)螺杆钻具的转速只与排量和结构有关而与工况(钻压、扭矩)无关。
(2)工作扭矩与压降和结构有关与转速无关。
(3)转速和力矩是各自独立的两个参数。
(4)具有硬转速特性和良好的过载能力。
(5)泵压表可以作为井底工况的监视器,由△P变化来判断和显示井下工况(钻压和扭矩)
(6)转速随排量的变化而线性变化。
(7)工作扭矩和转速均与结构有关。
增大马达的每转排量可获得低速大扭矩的特性。
(8)由于密封漏失和摩擦阻力,存在机械效率和水力效率。
四、影响螺杆钻具使用因素(使用要求)
1钻井液:满足井下需要的前提下,比重和粘度尽可能的低,比重不大于1,5;固相含量小于5%;PH值在4--10之间,过高或过低都会
对螺杆钻具零件产生破坏作用;钻进液中含有芳香烃类物质或其它对定子橡胶有害的化学处理剂,会损伤定子橡胶,减少使用寿命。
2排量:每种规格的螺杆都有最适应的排量范围,要符合推荐的使用范围;排量太大会使转速过高,降低使用时间,甚至损坏马达;排量太低会降低转速,功率低,甚至打不开旁通阀进而刺坏。
3钻压:施工中通过逐渐增加钻压,使螺杆钻具的马达压降尽量达到规定值的中上限,以保证螺杆钻具的马达最大限度地输出功率;同时,把钻压控制在推荐的最大钻压以内,过大的钻压会损坏传动轴推力轴承,还会使马达压降过高而发生之滞动现象,如果制动时间过长会使马达严重损坏。
4钻头:钻头水眼压降最大值不超过螺杆额定值。
水眼过大使轴承得不到良好润滑及降低螺杆承受钻压的能力;过小,泵压达到额定值时排量小,不能发挥螺杆最大功率,系统压力高会影响推力轴承寿命。
5温度:根据井底温度选择常温(120)或高温(150)螺杆。
为能在较高温度下工作,可采取分段循环或中空螺杆加大流量降温。
6钻压平衡:螺杆工作时存在以下几种力
F---转子、万向轴、传动轴、及钻头重量的和,方向向下。
F△MP---马达压力降产生的轴向力,向下。
F△PB---钻头水眼压力降产生的轴向力,向下。
W---钻压,方向向上。
上述各力的合力由推力轴承来承受,合力为0是理想状态。
