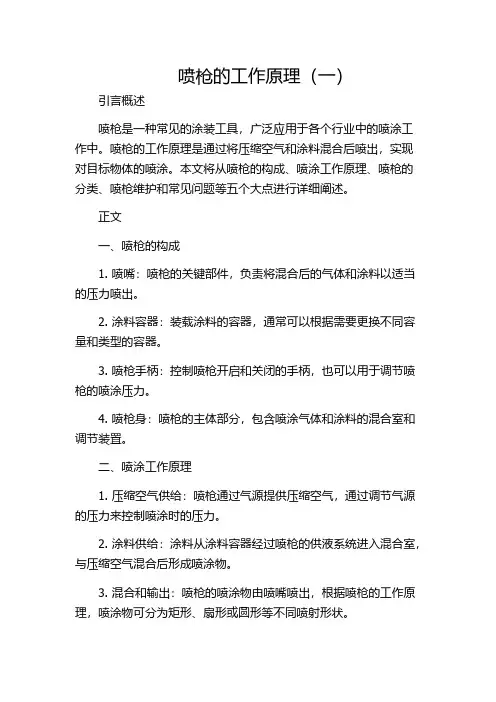

喷枪的工作原理（一）引言概述喷枪是一种常见的涂装工具，广泛应用于各个行业中的喷涂工作中。

喷枪的工作原理是通过将压缩空气和涂料混合后喷出，实现对目标物体的喷涂。

本文将从喷枪的构成、喷涂工作原理、喷枪的分类、喷枪维护和常见问题等五个大点进行详细阐述。

正文一、喷枪的构成1. 喷嘴：喷枪的关键部件，负责将混合后的气体和涂料以适当的压力喷出。

2. 涂料容器：装载涂料的容器，通常可以根据需要更换不同容量和类型的容器。

3. 喷枪手柄：控制喷枪开启和关闭的手柄，也可以用于调节喷枪的喷涂压力。

4. 喷枪身：喷枪的主体部分，包含喷涂气体和涂料的混合室和调节装置。

二、喷涂工作原理1. 压缩空气供给：喷枪通过气源提供压缩空气，通过调节气源的压力来控制喷涂时的压力。

2. 涂料供给：涂料从涂料容器经过喷枪的供液系统进入混合室，与压缩空气混合后形成喷涂物。

3. 混合和输出：喷枪的喷涂物由喷嘴喷出，根据喷枪的工作原理，喷涂物可分为矩形、扇形或圆形等不同喷射形状。

4. 喷涂厚度调节：通过调节喷枪的喷涂压力、喷嘴的孔径和喷枪与目标物体的距离来控制喷涂物的厚度。

三、喷枪的分类1. 依据喷涂物的性质：可分为气体喷枪、液体喷枪和涂粉喷枪等。

2. 依据使用场景：可分为手持喷枪和固定喷枪等。

3. 依据喷涂物体形状：可分为喷条型喷枪、喷雾型喷枪和圆形喷枪等。

4. 依据喷涂量：可分为低压喷枪和高压喷枪等。

5. 依据喷涂精度：可分为传统喷枪和数字控制喷枪等。

四、喷枪维护1. 清洁喷枪：使用完喷枪后要彻底清洁，防止涂料残留导致堵塞或损坏。

2. 维护喷涂系统：定期检查喷涂系统的各个部件，保持其正常运转。

3. 更换零件：如果发现喷枪零件损坏或磨损严重，需要及时进行更换，以确保喷枪的正常工作。

4. 润滑：喷枪的部分机械部件需要适量的润滑，以减少磨损和摩擦。

五、常见问题解决1. 喷枪堵塞：可以通过清洗喷嘴和调节喷枪的混合比例来解决堵塞问题。

2. 喷涂效果不佳：可能是喷涂压力不足，可以调节喷枪的喷涂压力来解决。

汽车空气喷涂及其实际操作介绍作者：江铃全顺汽车厂张美涛来源：AI汽车制造业普通空气喷涂又称气压喷涂，以喷枪为工具，其基本原理是：当一定压力的压缩空气从喷嘴的环形孔喷出时在喷嘴前形成负压涂料在气压作用下，通过中心孔道被抽出，涂料与压缩空气相会后，分散成细小涂料颗粒，在被饰表面上形成漆膜。

喷枪介绍喷枪是汽车空气喷涂的基础工具，其基本结构包含枪身、喷嘴套装、控制部件和其他附件等（见图1）。

完美的喷涂效果离不开喷枪的这些核心部件。

图1 喷枪基本结构按喷枪输送涂料的主要方式，可以把喷枪分为3种：重力式（上壶）、虹吸式（下壶）和压送式（见图2）。

其中，重力式喷枪的涂料壶设计在喷枪上部，涂料是依靠自身重力加上压缩空气在通过喷嘴及风帽时形成的文丘里效应产生真空令涂料喷出；虹吸式喷枪则主要依靠文丘里效应将涂料从虹吸杯中抽取出来，因此在同样的条件及涂料流量要求下，虹吸式喷枪的喷嘴口径要比重力式喷枪的大；压送式喷枪的涂料输送则是依靠涂料输送设备加压来进行的，一般通过涂料压力罐或隔膜泵来进行，由于涂料是压送出来的，而且可通过施加不同的压力调节涂料流量, 一般选用的喷嘴口径较上述两类喷枪更小。

图2 喷枪输送涂料的3种方式喷枪的喷嘴套装，是喷枪的最重要部件，通常在计算机监控下生产，专业的厂家会对每套喷嘴套装进行手工调校，实操测试后组合成套使用。

因此，在更换喷嘴套装时，三件套严禁出现随意组合现象，否则会影响完美的涂装效果。

喷枪的基本功能就是运用压缩空气将涂料击成雾滴，并将其吹送到被涂物上。

也就是说，油漆是依靠空气雾化进行分散和施工，而雾化的关键就是风帽、喷嘴和枪针。

目前,市场上销售喷枪的喷嘴和枪针是由坚固耐磨、耐腐蚀的V4A钢经过精密的机械加工成形而成，喷嘴内部是一个锥形涂料通道，与枪针的前面尖端部位吻合，能形成一个涂料阀门作用。

空气喷枪喷嘴的主要作用体现在以下三方面：为针阀（枪针尖端部位）提供阀座，以限制或切断涂料的通路；控制涂料流量；将涂料导流至雾化气流中。
