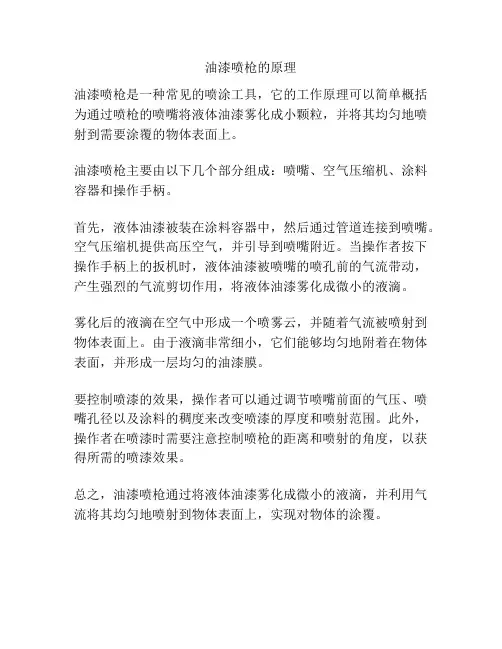

油漆喷枪的原理
油漆喷枪是一种常见的喷涂工具，它的工作原理可以简单概括为通过喷枪的喷嘴将液体油漆雾化成小颗粒，并将其均匀地喷射到需要涂覆的物体表面上。

油漆喷枪主要由以下几个部分组成：喷嘴、空气压缩机、涂料容器和操作手柄。

首先，液体油漆被装在涂料容器中，然后通过管道连接到喷嘴。

空气压缩机提供高压空气，并引导到喷嘴附近。

当操作者按下操作手柄上的扳机时，液体油漆被喷嘴的喷孔前的气流带动，产生强烈的气流剪切作用，将液体油漆雾化成微小的液滴。

雾化后的液滴在空气中形成一个喷雾云，并随着气流被喷射到物体表面上。

由于液滴非常细小，它们能够均匀地附着在物体表面，并形成一层均匀的油漆膜。

要控制喷漆的效果，操作者可以通过调节喷嘴前面的气压、喷嘴孔径以及涂料的稠度来改变喷漆的厚度和喷射范围。

此外，操作者在喷漆时需要注意控制喷枪的距离和喷射的角度，以获得所需的喷漆效果。

总之，油漆喷枪通过将液体油漆雾化成微小的液滴，并利用气流将其均匀地喷射到物体表面上，实现对物体的涂覆。

汽车空气喷涂及其实际操作介绍作者：江铃全顺汽车厂张美涛来源：AI汽车制造业普通空气喷涂又称气压喷涂，以喷枪为工具，其基本原理是：当一定压力的压缩空气从喷嘴的环形孔喷出时在喷嘴前形成负压涂料在气压作用下，通过中心孔道被抽出，涂料与压缩空气相会后，分散成细小涂料颗粒，在被饰表面上形成漆膜。

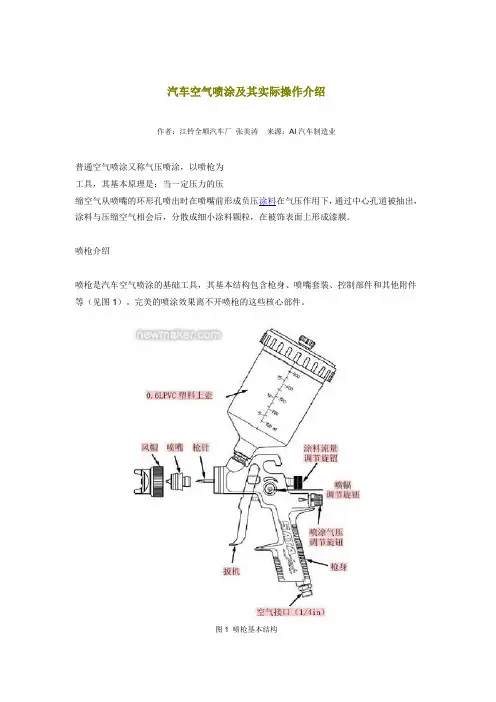

喷枪介绍喷枪是汽车空气喷涂的基础工具，其基本结构包含枪身、喷嘴套装、控制部件和其他附件等（见图1）。

完美的喷涂效果离不开喷枪的这些核心部件。

图1 喷枪基本结构按喷枪输送涂料的主要方式，可以把喷枪分为3种：重力式（上壶）、虹吸式（下壶）和压送式（见图2）。

其中，重力式喷枪的涂料壶设计在喷枪上部，涂料是依靠自身重力加上压缩空气在通过喷嘴及风帽时形成的文丘里效应产生真空令涂料喷出；虹吸式喷枪则主要依靠文丘里效应将涂料从虹吸杯中抽取出来，因此在同样的条件及涂料流量要求下，虹吸式喷枪的喷嘴口径要比重力式喷枪的大；压送式喷枪的涂料输送则是依靠涂料输送设备加压来进行的，一般通过涂料压力罐或隔膜泵来进行，由于涂料是压送出来的，而且可通过施加不同的压力调节涂料流量, 一般选用的喷嘴口径较上述两类喷枪更小。

图2 喷枪输送涂料的3种方式喷枪的喷嘴套装，是喷枪的最重要部件，通常在计算机监控下生产，专业的厂家会对每套喷嘴套装进行手工调校，实操测试后组合成套使用。

因此，在更换喷嘴套装时，三件套严禁出现随意组合现象，否则会影响完美的涂装效果。

喷枪的基本功能就是运用压缩空气将涂料击成雾滴，并将其吹送到被涂物上。

也就是说，油漆是依靠空气雾化进行分散和施工，而雾化的关键就是风帽、喷嘴和枪针。

目前,市场上销售喷枪的喷嘴和枪针是由坚固耐磨、耐腐蚀的V4A钢经过精密的机械加工成形而成，喷嘴内部是一个锥形涂料通道，与枪针的前面尖端部位吻合，能形成一个涂料阀门作用。

空气喷枪喷嘴的主要作用体现在以下三方面：为针阀（枪针尖端部位）提供阀座，以限制或切断涂料的通路；控制涂料流量；将涂料导流至雾化气流中。

喷枪的工作原理引言概述：喷枪是一种广泛应用于工业领域的喷漆设备，它通过将涂料以喷雾的形式喷洒在物体表面上，实现涂装的目的。

喷枪的工作原理涉及压力产生、喷射和控制等多个关键环节，本文将详细介绍喷枪的工作原理，包括喷枪的组成、喷枪的喷射动力、喷枪的喷雾方式、喷枪的喷射控制以及喷枪的维护保养，旨在为读者深入了解和研究喷枪提供参考。

正文内容：一、喷枪的组成1. 喷头：喷头是喷枪的核心部件，负责将涂料转化为喷雾形式。

它通常由喷嘴和气体出口组成，喷嘴通过控制涂料的流量来调整喷雾的效果。

2. 喷嘴：喷嘴是喷枪中涂料流通的要道，它通过其特定形状和大小的孔径来控制涂料的喷射速度和雾化效果。

3. 涂料容器：喷枪的涂料容器通常分为重力式和压力式两种形式，前者通过涂料的自身重力供给喷枪，后者通过外部压力提供涂料。

4. 涂料供给系统：涂料供给系统包括涂料泵、气压源等，其功能是将涂料供给喷枪，并通过压力调整器控制涂料的流量和压力。

二、喷枪的喷射动力1. 压缩气体：压缩空气通常作为喷枪的喷射动力，通过高速喷射将涂料雾化，并形成均匀的喷雾颗粒。

压缩气体的压力和流量的调节对喷枪的喷射效果和涂装质量有着重要影响。

2. 涂料泵：涂料泵通常用于将涂料从容器中传输到喷枪，其工作原理包括正压传送系统和负压传送系统两种形式。

正压传送系统通过涂料泵的正压作用将涂料供给喷枪，负压传送系统则是通过负压的作用将涂料吸出并传输到喷枪。

三、喷枪的喷雾方式1. 压缩空气式：这种喷雾方式通过将压缩空气引入喷嘴，形成高速气流，将涂料雾化成微细颗粒并均匀喷射到物体表面。

该方式广泛应用于涂装、清洗等领域。

2. 空气涡轮喷雾式：该喷雾方式通过旋转的空气涡轮产生高速气流，使涂料雾化成微细颗粒，并通过压力调节器精确控制喷雾的密度和范围。

这种喷雾方式适用于细腻涂料的喷涂作业。

3. 高压喷雾式：该喷雾方式通过高压泵将涂料送入喷头，通过喷嘴的微小孔洞将涂料雾化成微细颗粒，并以高速喷射到物体表面。

汽车空气喷涂及其实际操作介绍作者：江铃全顺汽车厂张美涛来源：AI汽车制造业普通空气喷涂又称气压喷涂，以喷枪为工具，其基本原理是：当一定压力的压缩空气从喷嘴的环形孔喷出时在喷嘴前形成负压涂料在气压作用下，通过中心孔道被抽出，涂料与压缩空气相会后，分散成细小涂料颗粒，在被饰表面上形成漆膜。

喷枪介绍喷枪是汽车空气喷涂的基础工具，其基本结构包含枪身、喷嘴套装、控制部件和其他附件等（见图1）。

完美的喷涂效果离不开喷枪的这些核心部件。

图1 喷枪基本结构按喷枪输送涂料的主要方式，可以把喷枪分为3种：重力式（上壶）、虹吸式（下壶）和压送式（见图2）。

其中，重力式喷枪的涂料壶设计在喷枪上部，涂料是依靠自身重力加上压缩空气在通过喷嘴及风帽时形成的文丘里效应产生真空令涂料喷出；虹吸式喷枪则主要依靠文丘里效应将涂料从虹吸杯中抽取出来，因此在同样的条件及涂料流量要求下，虹吸式喷枪的喷嘴口径要比重力式喷枪的大；压送式喷枪的涂料输送则是依靠涂料输送设备加压来进行的，一般通过涂料压力罐或隔膜泵来进行，由于涂料是压送出来的，而且可通过施加不同的压力调节涂料流量, 一般选用的喷嘴口径较上述两类喷枪更小。

图2 喷枪输送涂料的3种方式喷枪的喷嘴套装，是喷枪的最重要部件，通常在计算机监控下生产，专业的厂家会对每套喷嘴套装进行手工调校，实操测试后组合成套使用。

因此，在更换喷嘴套装时，三件套严禁出现随意组合现象，否则会影响完美的涂装效果。

喷枪的基本功能就是运用压缩空气将涂料击成雾滴，并将其吹送到被涂物上。

也就是说，油漆是依靠空气雾化进行分散和施工，而雾化的关键就是风帽、喷嘴和枪针。

目前,市场上销售喷枪的喷嘴和枪针是由坚固耐磨、耐腐蚀的V4A钢经过精密的机械加工成形而成，喷嘴内部是一个锥形涂料通道，与枪针的前面尖端部位吻合，能形成一个涂料阀门作用。

空气喷枪喷嘴的主要作用体现在以下三方面：为针阀（枪针尖端部位）提供阀座，以限制或切断涂料的通路；控制涂料流量；将涂料导流至雾化气流中。

汽车空气喷涂及其实际操作介绍作者：江铃全顺汽车厂张美涛来源：AI汽车制造业普通空气喷涂又称气压喷涂，以喷枪为工具，其基本原理是：当一定压力的压缩空气从喷嘴的环形孔喷出时在喷嘴前形成负压涂料在气压作用下，通过中心孔道被抽出，涂料与压缩空气相会后，分散成细小涂料颗粒，在被饰表面上形成漆膜。

喷枪介绍喷枪是汽车空气喷涂的基础工具，其基本结构包含枪身、喷嘴套装、控制部件和其他附件等（见图1）。

完美的喷涂效果离不开喷枪的这些核心部件。

图1 喷枪基本结构按喷枪输送涂料的主要方式，可以把喷枪分为3种：重力式（上壶）、虹吸式（下壶）和压送式（见图2）。

其中，重力式喷枪的涂料壶设计在喷枪上部，涂料是依靠自身重力加上压缩空气在通过喷嘴及风帽时形成的文丘里效应产生真空令涂料喷出；虹吸式喷枪则主要依靠文丘里效应将涂料从虹吸杯中抽取出来，因此在同样的条件及涂料流量要求下，虹吸式喷枪的喷嘴口径要比重力式喷枪的大；压送式喷枪的涂料输送则是依靠涂料输送设备加压来进行的，一般通过涂料压力罐或隔膜泵来进行，由于涂料是压送出来的，而且可通过施加不同的压力调节涂料流量, 一般选用的喷嘴口径较上述两类喷枪更小。

图2 喷枪输送涂料的3种方式喷枪的喷嘴套装，是喷枪的最重要部件，通常在计算机监控下生产，专业的厂家会对每套喷嘴套装进行手工调校，实操测试后组合成套使用。

因此，在更换喷嘴套装时，三件套严禁出现随意组合现象，否则会影响完美的涂装效果。

喷枪的基本功能就是运用压缩空气将涂料击成雾滴，并将其吹送到被涂物上。

也就是说，油漆是依靠空气雾化进行分散和施工，而雾化的关键就是风帽、喷嘴和枪针。

目前,市场上销售喷枪的喷嘴和枪针是由坚固耐磨、耐腐蚀的V4A钢经过精密的机械加工成形而成，喷嘴内部是一个锥形涂料通道，与枪针的前面尖端部位吻合，能形成一个涂料阀门作用。

空气喷枪喷嘴的主要作用体现在以下三方面：为针阀（枪针尖端部位）提供阀座，以限制或切断涂料的通路；控制涂料流量；将涂料导流至雾化气流中。
