结构动力学与稳定复习1.1 结构动力计算与静力计算的主要区别是什么？答：主要区别表现在：(1) 在动力分析中要计入惯性力，静力分析中无惯性力；(2) 在动力分析中，结构的内力、位移等是时间的函数，静力分析中则是不随时间变化的量；(3) 动力分析方法常与荷载类型有关，而静力分析方法一般与荷载类型无关。
1.2 什么是动力自由度，确定体系动力自由度的目的是什么？答：确定体系在振动过程中任一时刻体系全部质量位置或变形形态所需要的独立参数的个数，称为体系的动力自由度（质点处的基本位移未知量）。
确定动力自由度的目的是：(1) 根据自由度的数目确定所需建立的方程个数（运动方程数=自由度数），自由度不同所用的分析方法也不同；(2) 因为结构的动力响应（动力内力和动位移）与结构的动力特性有密切关系，而动力特性又与质量的可能位置有关。
1.3 结构动力自由度与体系几何分析中的自由度有何区别？答：二者的区别是：几何组成分析中的自由度是确定刚体系位置所需独立参数的数目，分析的目的是要确定体系能否发生刚体运动。
结构动力分析自由度是确定结构上各质量位置所需的独立参数数目，分析的目的是要确定结构振动形状。
1.4 结构的动力特性一般指什么？答：结构的动力特性是指：频率（周期）、振型和阻尼。
动力特性是结构固有的，这是因为它们是由体系的基本参数（质量、刚度）所确定的、表征结构动力响应特性的量。
动力特性不同，在振动中的响应特点亦不同。
1.5 什么是阻尼、阻尼力，产生阻尼的原因一般有哪些？什么是等效粘滞阻尼？答：振动过程的能量耗散称为阻尼。
产生阻尼的原因主要有：材料的内摩擦、构件间接触面的摩擦、介质的阻力等等。
当然，也包括结构中安装的各种阻尼器、耗能器。
阻尼力是根据所假设的阻尼理论作用于质量上用于代替能量耗散的一种假想力。
粘滞阻尼理论假定阻尼力与质量的速度成比例。
粘滞阻尼理论的优点是便于求解，但其缺点是与往往实际不符，为扬长避短，按能量等效原则将实际的阻尼耗能换算成粘滞阻尼理论的相关参数，这种阻尼假设称为等效粘滞阻尼。
机械结构动力学三级项目项目名称：圆轴的扭转振动姓名：殷旗君、刘超、陈爱民、宋腾达指导教师：***日期：2017.04.16工程实际中的结构都是连续分布的质量和连续分布的刚度所组成，例如任何一个弹簧原件都具有质量，同样，任何一个具有质量的物体也具有弹性，因此实际的结构都是连续弹性体，它具有无限多个自由度。
在数学上需要用时间和空间的函数来描述它的运动状态，最后得到系统运动的偏微分方程。
但是在一定的条件下，可以把连续弹性体结构抽象为多自由度系统甚至单自由度系统来研究。
这种抽象化或理想化是必要的，它可以将问题简化，使系统运动用常微分方程就可以描述。
将一个复杂结构离散为一个多自由度系统模型的方法，在电子计算机时代的今天更是一个被广泛采用的方法。
但是在理论研究上，将一个连续弹性体看成为一个具有无限个自由度系统的模型，研究它运动的基本方程及其相应的解析解仍然是很有意义的。
有些物理现象，例如弹性波的传播，用连续系统的模型能更清晰地描述。
弹性体的振动理论是建立在弹性力学基础上，因此要求满足线性弹性体的基本假设，即假设物体是均匀的，各向同性的，并且服从胡克定律。
关键词：连续弹性体自由度抽象胡克定律在这关于弹性振动的结构当中，我们决定选择圆轴的扭转振动。
圆轴扭转时，每一横截面绕通过截面形心的轴线转动一个角度θ，横截面仍然保持为平面。
横截面上每一点的位移有该截面的扭转角唯一确定。
这样，分析圆轴的扭转振动时，震动的位移取为扭转角位移，并且有对应扭矩。
目录第一部分圆轴扭转振动的理论分析 (1)第二部分圆轴扭转振动的具体实例分析 (1)第三部分感想与总结 (3)第四部分参考文献 (4)附录 (5)1、Matlab程序代码： (5)2、matlab仿真曲线 (6)3、simulation仿真 (6)第一部分圆轴扭转振动的理论分析圆轴低碳钢拉伸试验中进入塑性变形阶段到破坏的全过程经历了屈服阶段，强化阶段和局部变形阶段三个阶段，而低碳钢扭转试验中横截面的边缘处先形成环形塑性区，再逐渐向圆心扩展，直到整个截面几乎都是塑性区，直致断裂，但没有几个阶段的划分。
结构动力学 动力特性（天生就有的，爹妈给的，不随外界任何事物改变）自振频率ω：初速度或初位移引起自由振动的圆频率振型：结构按照某自振频率振动的位移形态阻尼：振动过程中的能量耗散（主要由结构内部的特征决定的）动力作用：周期荷载、冲击荷载、随机荷载（地震）动力反应（响应）：动内力、动荷载、速度、加速度结构动力学是研究动力反应的规律的学问，一般思路是先研究自由振动（目的是搞清该结构的动力特性）再研究强迫振动（动力特性+动力作用）利用振型分解反应谱法，可以将每个基本振型的参与系数求出来，这样的最大好处是可以将耦联微分方程解耦。
刚度法通式：()()()()mY t cY t kY t F t ++=1、 单自由度无阻尼自由振动（分析自由振动的目的是确定体系的动力特性：周期、自振频率）()()0my t ky t += （()[()]y t my t δ=-） （令k m ω=） 解为：00()cos sin v y t y t t ωωω=+=sin()A t ωϕ+ （22002v A y ω=+，00tan y v ωϕ=） 重要结论：由微分方程的解可以知道，无阻尼振动是一个简谐振动，其周期和自振频率为2T πω=，k mω=周期和自振频率之和自己质量与刚度有关和外界因素无关。
2、单自由度有阻尼自由振动()()()0my t cy t ky t ++= （令=22c c mw mkξ=） 即微分方程为2()2()()0y t wy t w y t ξ++=（实际建筑结构的阻尼比1ξ<）解为000()[sin cos ]t d d dv y y t e t y t ξωξωωωω-+=+=sin()t d Ae t ξωωϕ-+（21d ωωξ=-） 221000000(),d d v y y A y tg v y ξωωϕωξω-+=+=+其中 重要结论：1）由方程的解看出弱阻尼情况下的自由振动是一种衰减振动，阻尼使振幅按指数规律衰减。
《结构动力学》读书报告结构动力学读书报告学习完本门课程和结合自身所学专业，我对本门课程内容的理解和在各方面的应用总结如下：1.（1）结构动力学及其研究内容：结构动力学是研究结构系统在动力荷载作用下的振动特性的一门科学技术，它是振动力学的理论和方法在一些复杂工程问题中的综合应用和发展，是以改善结构系统在动力环境中的安全和可靠性为目的的。
本书的主要内容包括运动方程的建立、单自由度体系、多自由度体系、无限自由度体系的动力学问题、随机振动、结构抗震计算及结构动力学的前沿研究课题。
（2）主要理论分析结构的质量是一连续的空间函数，因此结构的运动方程是一个含有空间坐标和时间的偏微分方程，只是对某些简单结构，这些方程才有可能直接求解。
对于绝大多数实际结构，在工程分析中主要采用数值方法。
作法是先把结构离散化成为一个具有有限自由度的数学模型，在确定载荷后，导出模型的运动方程，然后选用合适的方法求解。
（3）数学模型将结构离散化的方法主要有以下三种：①集聚质量法：把结构的分布质量集聚于一系列离散的质点或块，而把结构本身看作是仅具有弹性性能的无质量系统。
由于仅是这些质点或块才产生惯性力，故离散系统的运动方程只以这些质点的位移或块的位移和转动作为自由度。
对于大部分质量集中在若干离散点上的结构，这种方法特别有效。
②广义位移法：假定结构在振动时的位形（偏离平衡位置的位移形态）可用一系列事先规定的容许位移函数fi（它们必须满足支承处的约束条件以及结构内部位移的连续性条件）之和来表示，例如，对于一维结构，它的位形u(x)可以近似地表为：结构动力学(1) 式中的qj称为广义坐标,它表示相应位移函数的幅值。
这样，离散系统的运动方程就以广义坐标作为自由度。
对于质量分布比较均匀，形状规则且边界条件易于处理的结构，这种方法很有效。
③有限元法：可以看作是分区的瑞利－里兹法，其要点是先把结构划分成适当数量的区域（称为单元），然后对每一单元施行瑞利－里兹法。

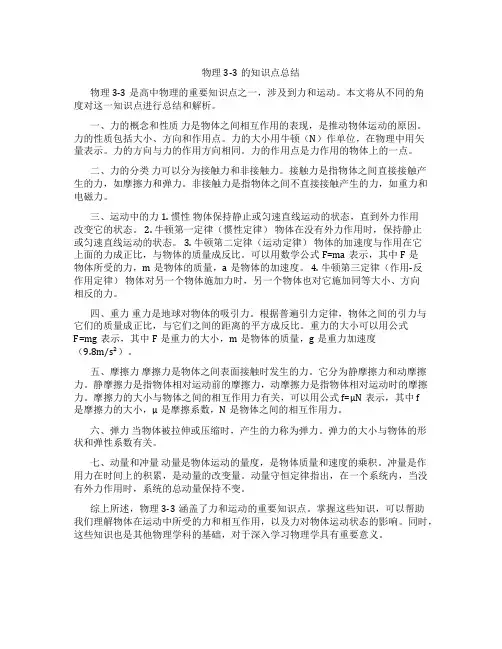

物理3-3的知识点总结物理3-3是高中物理的重要知识点之一，涉及到力和运动。
