超偏载检测装置系统简介一.原理及系统构成超偏载检测设备适用于检测各种型号的货车的超偏载。
本系统由计算机、称重软件、高精度传感器、高速采样通道、及不断轨秤体组成。

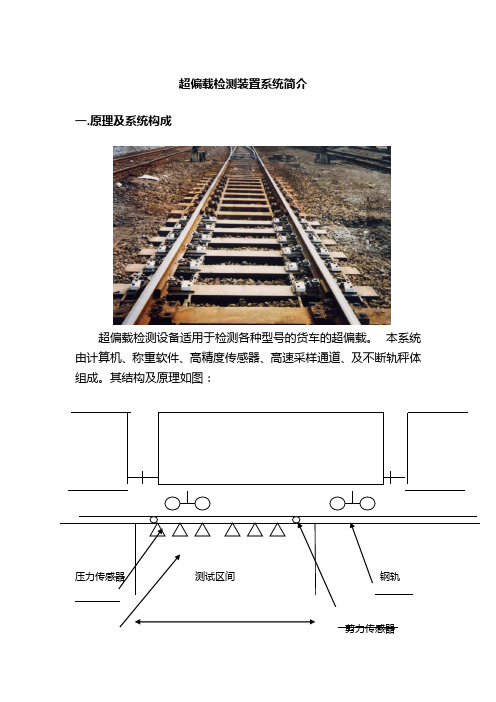

其结构及原理如图：示意图2超偏载检测设备既可对货车装载时和运行中超载情况实时监测也可对货车进行偏载测试。
该装置由不断轨秤体结构、高精度传感器，高速采样通道和计算机及软件组成。
二.系统构成及工作原理超偏载检测设备的微机测量控制系统是由压力传感器、剪力传感器、传感器接线箱、多路数据采集控制系统、工业控制计算机、打印机和检测软件等构成。
被检测车辆的轮重和轴重信息，通过传感器转换成等比例的模拟电压信号，传送给数据采集控制系统。
数据采集控制系统把传感器输出的毫伏电压信号进行放大、滤波、A/D转换器，转换成数字信号，通过数据接口输入计算机。
在称量系统软件的支持下，完成系统自检、数据采集和数据处理，以及机车车辆判别。
三.技术性能1．型号：CPZ-Ⅲ铁道货车超偏载检测设备；2．检测范围：节重小于100t的标准轨距四轴货车，最大可达200t；3．检测方式：双向全自动轴或转向架动态计量，可检测铁路货车装载超、偏状态；4．检测速度：分为40km/h以下和40km/h以上两种检测速度；5．计量车辆总重最大允许误差：6．计量车辆偏载允许误差：偏载检测精度满足TB/T3096-2004《铁路货车超偏载检测设备》的规定；7．允许超载：为额定荷载的150%；8．感量：加减20kg砝码，有大于10kg变化；9．输出方式：LCD实时显示序号，自动检测通过列车车辆的速度、载重、总重、前后偏载及左右偏载，并进行数据储存、阶段统计和超偏载车辆报警及打印，具备联网及与自动抄车号系统联接的功能，数据储存可根据用户要求按过车时间存储备查，存储期可达一年以上；其中检测数据重量可以千克（kg）或吨（t）为单位显示，以吨（t）为单位显示时，小数点后将保留两位有效数字，前后偏重差及变动范围以千克（kg）为单位，左右偏载以货物重心偏移量表示，以毫米（mm）为单位。

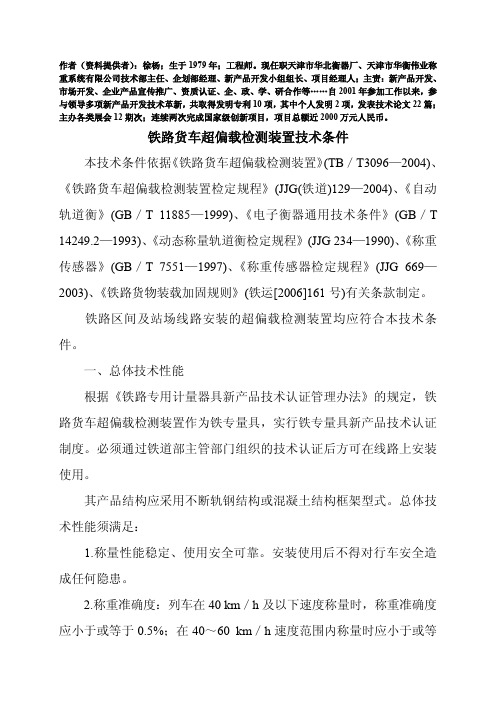

作者（资料提供者）：徐杨；生于1979年；工程师。
现任职天津市华北衡器厂、天津市华衡伟业称重系统有限公司技术部主任、企划部经理、新产品开发小组组长、项目经理人；主责：新产品开发、市场开发、企业产品宣传推广、资质认证、企、政、学、研合作等……自2001年参加工作以来，参与领导多项新产品开发技术革新，共取得发明专利10项，其中个人发明2项，发表技术论文22篇；主办各类展会12期次；连续两次完成国家级创新项目，项目总额近2000万元人民币。
铁路货车超偏载检测装置技术条件本技术条件依据《铁路货车超偏载检测装置》(TB／T3096—2004)、《铁路货车超偏载检测装置检定规程》(JJG(铁道)129—2004)、《自动轨道衡》(GB／T 11885—1999)、《电子衡器通用技术条件》(GB／T 14249.2—1993)、《动态称量轨道衡检定规程》(JJG 234—1990)、《称重传感器》(GB／T 7551—1997)、《称重传感器检定规程》(JJG 669—2003)、《铁路货物装载加固规则》(铁运[2006]161号)有关条款制定。
铁路区间及站场线路安装的超偏载检测装置均应符合本技术条件。
一、总体技术性能根据《铁路专用计量器具新产品技术认证管理办法》的规定，铁路货车超偏载检测装置作为铁专量具，实行铁专量具新产品技术认证制度。
必须通过铁道部主管部门组织的技术认证后方可在线路上安装使用。
其产品结构应采用不断轨钢结构或混凝土结构框架型式。
总体技术性能须满足：1.称量性能稳定、使用安全可靠。
安装使用后不得对行车安全造成任何隐患。
2.称重准确度：列车在40 km／h及以下速度称量时，称重准确度应小于或等于0.5%；在40～60 km／h速度范围内称量时应小于或等于1%：前后转向架偏重差变动范围：列车在40 km／h及以下速度称量时应小于或等于400 kg；在40～60 km／h速度范围内称量时应小于或等于800 kg。
车务段2019年货运技能竞赛货运安全员实作试卷及答案（A卷）一、填空题（1分/题×14空=14分）1.超偏载检测装置仅用于铁路货车的超偏载检测，其数据不作为计费和贸易结算的依据，但作为(行车事故分析依据)。
《计量》63条2.《铁路货物损失处理规则》规定，对于承运人责任明确的货物损失，应先（对外赔付），后划分铁路内部责任，做到主动、及时、真实、合理。
《铁路货物损失处理规则》第三条3.在办理货运检查交接作业时发现问题，（按规定拍发的交接电报）应视为普通记录。
《铁路货物损失处理规则》第19条4.划分货物损失责任应以（事实为根据）、规章为准绳。
《铁路货物损失处理规则》第28条5.对承运人责任明确的货物损失处理要坚持（快速调查）、快速定责。
《铁路货物损失处理规则》第31条6.在赔偿后又找到货物的，由货物所在站按（无法交付货物）处理，维持原来定责不变。
《铁路货物损失处理规则》第43条7.火灾责任以（公安消防部门）认定的起火原因为依据。
《铁路货物损失处理规则》附件38.货物的实际价格包括其本身的价格、税款、包装费用和（已发生的运输费用）。
《保价运输规则》6条9.货物运抵到站，收货人拒绝领取时，应出具书面说明，自拒领之日起，（ 3 日）内到站应及时通知托运人和发站，征求处理意见。
《铁路货物运输规程》第三十条10.超偏载检测装置在列车速度低于（60KM/H）时，检测数据有效，超过时检测数据无效。
11.托运、承运货物、包裹、行李，必须遵守国家关于（禁止或限制）运输物品的规定。
《铁路法》28条12.铁路安全管理坚持安全第一，预防为主、（综合治理）的方针。
《安全生产法》3条13.《计量规则》规定：装载液态货物的罐车超载判定以轨道衡或（罐车容积）计量为准。
14.凡在办理限制中未列载的（办理站）、专用线一律不得办理危险货物运输。
二、名词解释（5分/题×3题=15分）1.货物损失的分类中“火灾”：是指在铁路运输过程中，由于运输物资或车辆、集装箱发生失去控制的燃烧，造成货物、仓库、货车、设施、运输物资损失和人员伤亡等后果的灾害。
铁路货运员初级考试(试卷编号2141)1.[单选题]发站由托运人组织装车，到站由收货人组织卸车的货物，在货车交接地点( )，即为交付完毕。
A)卸车完毕B)点交货物C)核收费用D)交接完毕答案:D解析:2.[单选题]爆炸品分( )项。
A)5B)6C)4D)7答案:B解析:3.[单选题]站内停放危险货物车辆时，应采取安全防护措施，对需要看护的重点危险货物，由车站派员看守并报告（）。
A)当地公安部门B)铁路局C)铁路公安部门D)直属站、段答案:C解析:4.[单选题]对自轮运转的货物，车站应要求托运人将货物的( )予以固定，以防止脱落或侵入限界。
A)制动部位B)走行部位C)活动部位D)突出部位答案:C解析:5.[单选题]手推调车速度不得超过( )。
A)2km／hB)3km／h6.[单选题]承运易腐货物时，车站要按照( )的有关规定办理。
A)《铁路危险货物运输管理规则》B)《铁路货物运输管理规则》C)《铁路货物运输规程》D)《铁路鲜活货物运输规则》答案:D解析:7.[单选题]设计开行时速120公里以上列车的铁路应当实行( )管理。
A)全封闭B)半封闭C)局部封闭D)封闭答案:A解析:8.[单选题]预应力梁横向位移不超过20mm，长度为24.6m及以下预应力梁纵向窜动不超过（ ）mm时，可以继续运行。
A)50B)80C)100D)150答案:D解析:9.[单选题]( )不办理站界内搬运或途中装卸。
A)鲜活货物B)危险货物C)集重货物D)散装货物答案:B解析:10.[单选题]卸车站要认真监卸，根据货物运单清点件数，( )，检查货物状态。
A)核对标记B)核对标志C)检查车辆11.[单选题]未经铁道部运输局批准，各类货车装载的货物不得超出货车的( )。
A)设计范围B)允许范围C)允许用途范围D)设计用途范围答案:D解析:12.[单选题]零散货物快运的保价费率按照千分之3计算，保价金额在（）以下的按每批3元核收。
A)500元B)1000元C)1500元D)2000元答案:B解析:13.[单选题]青藏线格拉段等海拔超过3000m的高原铁路运输需要押运的危险货物时，应配备适应高原缺氧环境、符合环保要求的押运车辆。

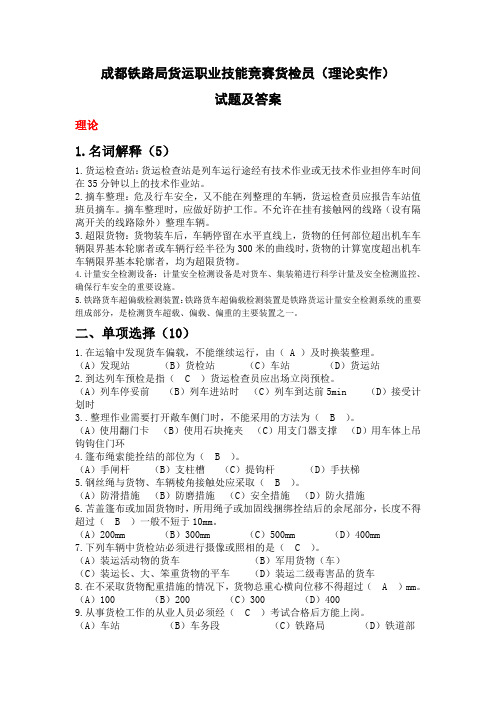

成都铁路局货运职业技能竞赛货检员（理论实作）试题及答案理论1.名词解释（5）1.货运检查站：货运检查站是列车运行途经有技术作业或无技术作业担停车时间在35分钟以上的技术作业站。
